För att skapa ett diagram måste man ha ett underlag. En kalkyl med uträkningar.

Transkript

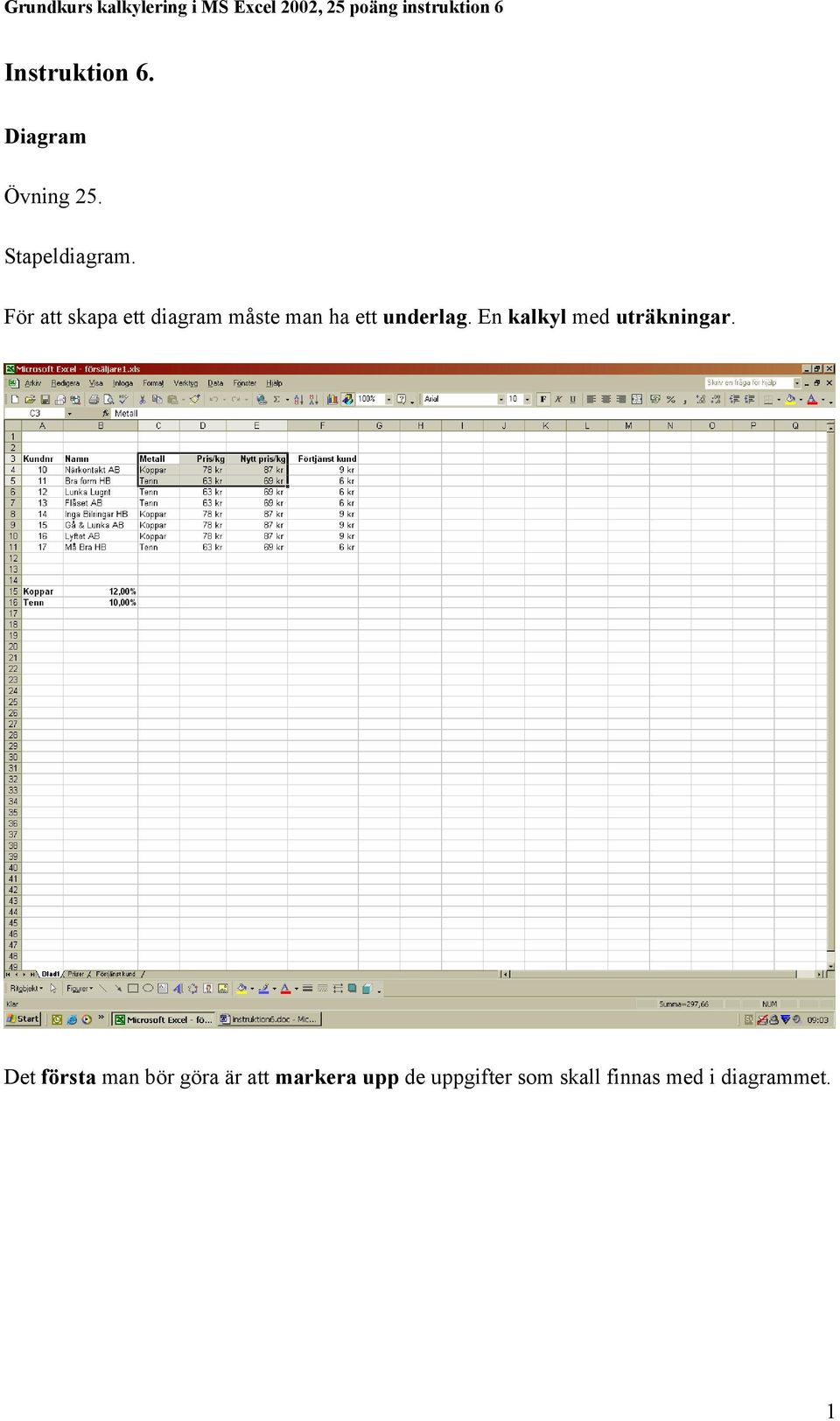

1 Instruktion 6. Diagram Övning 25. Stapeldiagram. För att skapa ett diagram måste man ha ett underlag. En kalkyl med uträkningar. Det första man bör göra är att markera upp de uppgifter som skall finnas med i diagrammet. 1

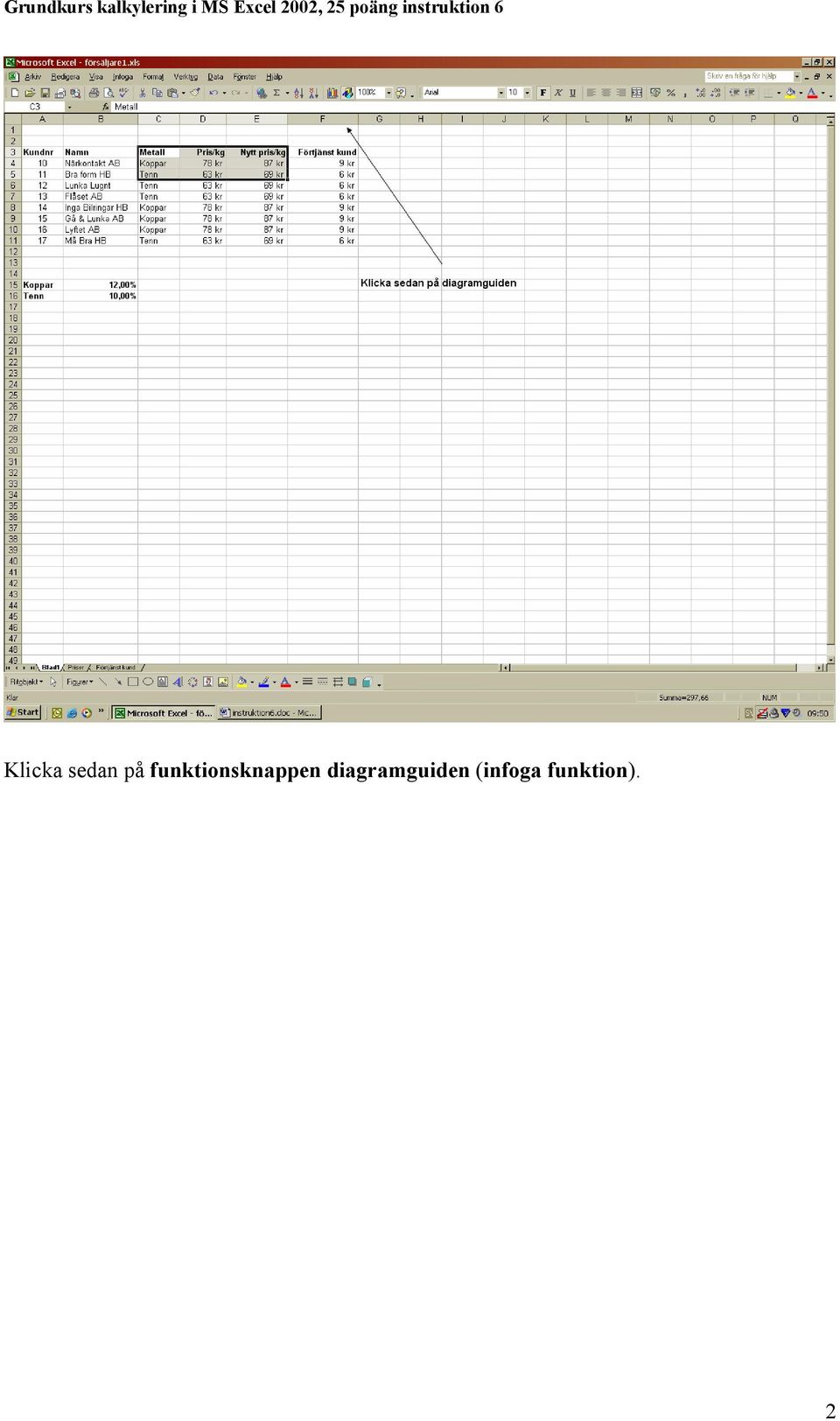

2 Klicka sedan på funktionsknappen diagramguiden (infoga funktion). 2

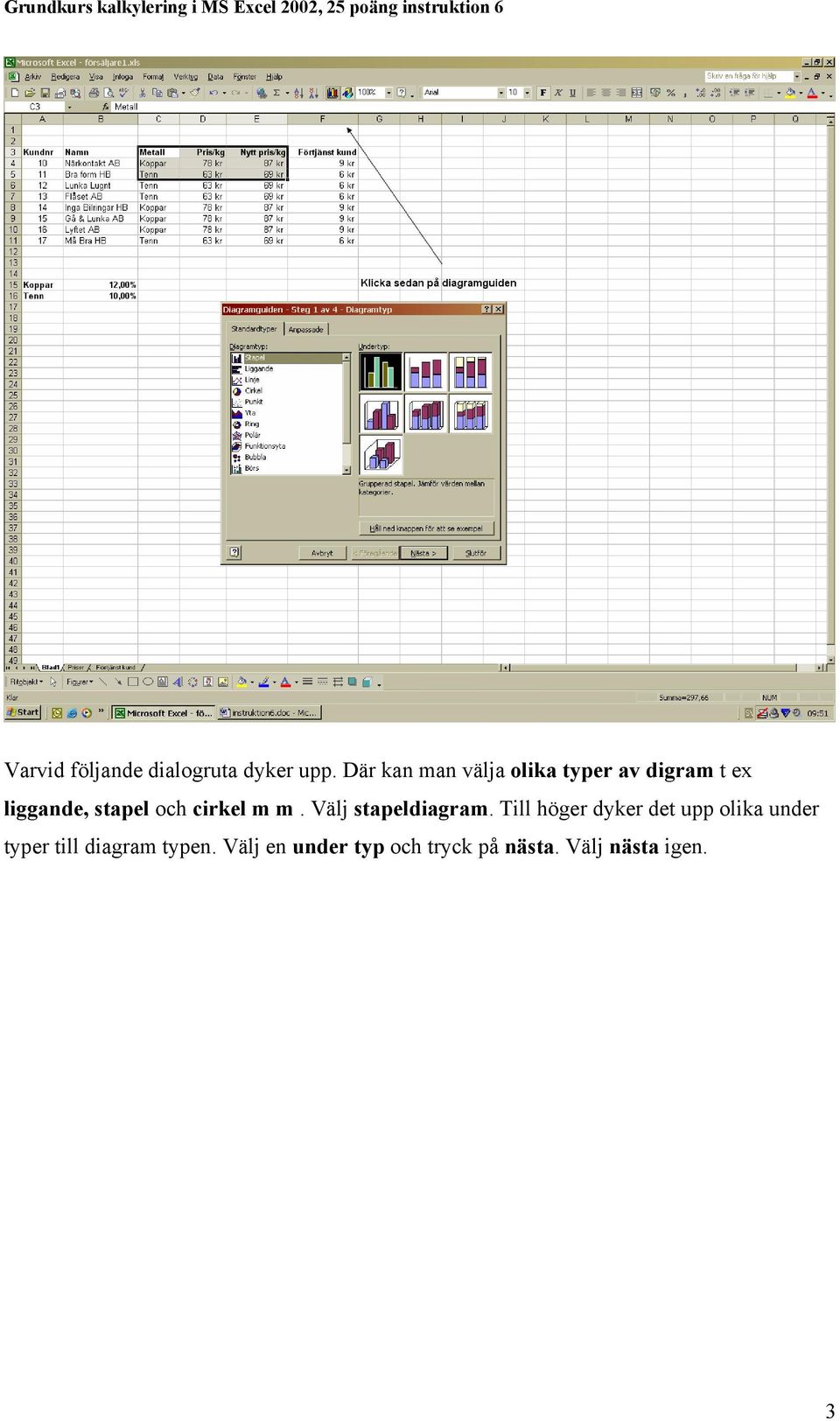

3 Varvid följande dialogruta dyker upp. Där kan man välja olika typer av digram t ex liggande, stapel och cirkel m m. Välj stapeldiagram. Till höger dyker det upp olika under typer till diagram typen. Välj en under typ och tryck på nästa. Välj nästa igen. 3

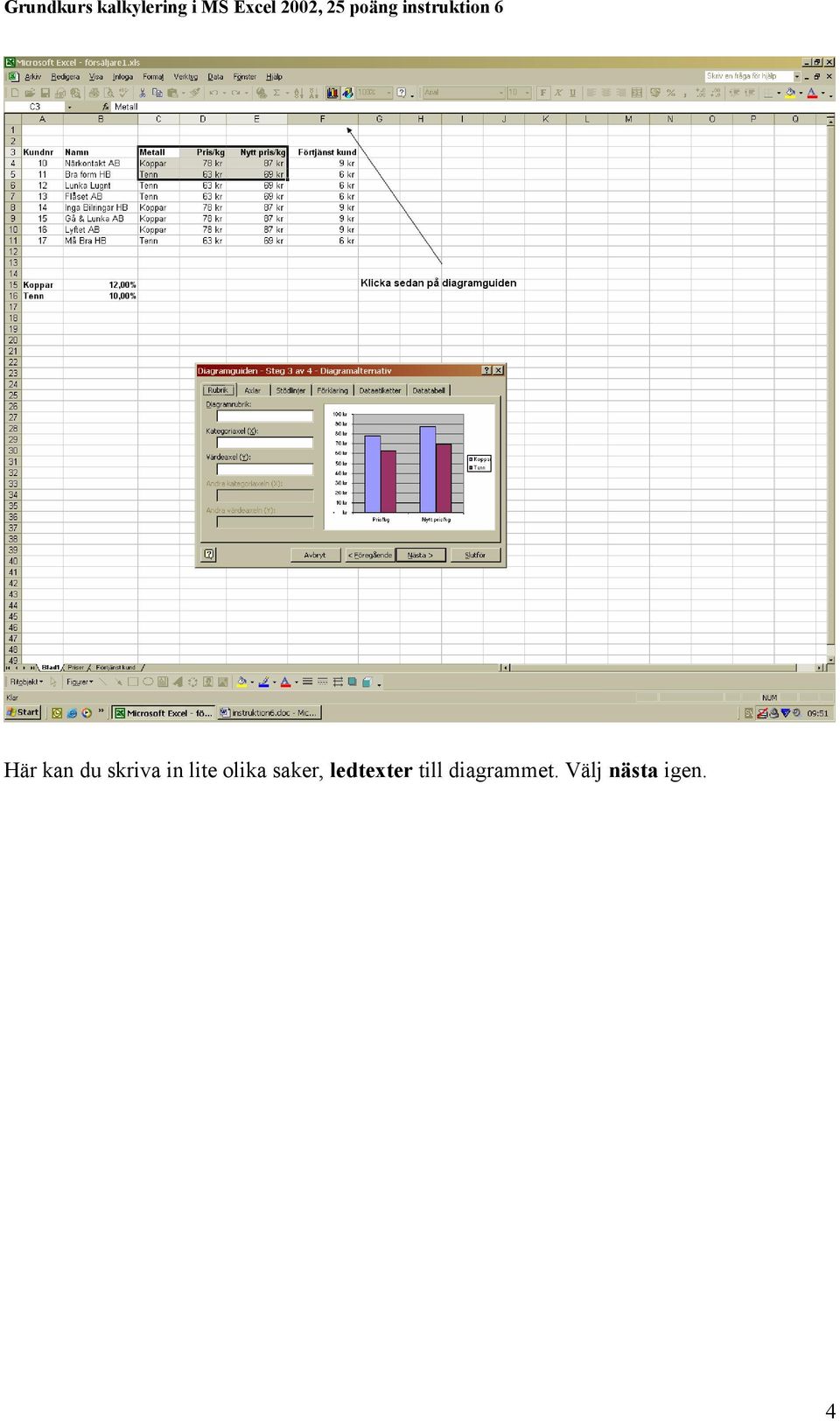

4 Här kan du skriva in lite olika saker, ledtexter till diagrammet. Välj nästa igen. 4

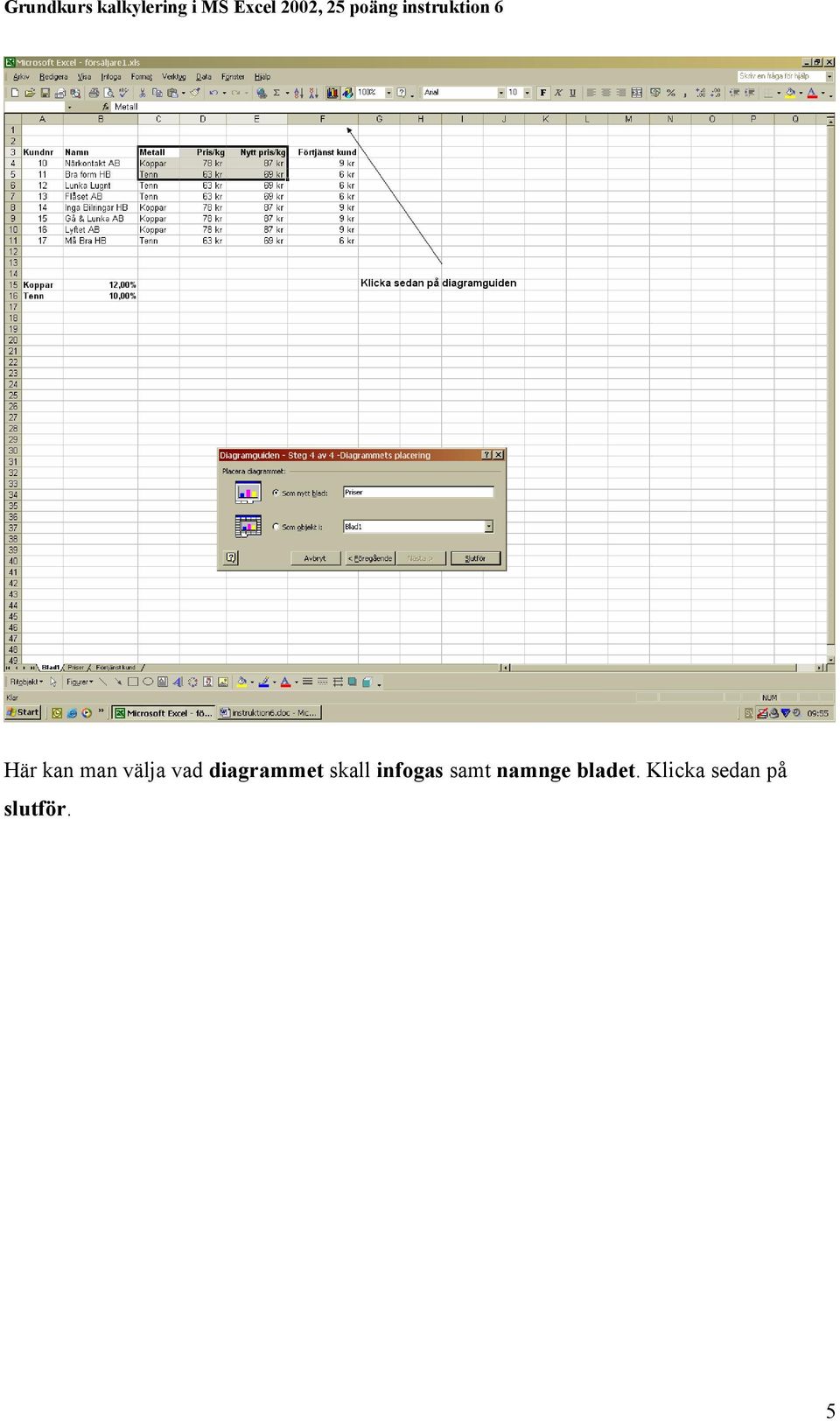

5 Här kan man välja vad diagrammet skall infogas samt namnge bladet. Klicka sedan på slutför. 5

6 Klicka sedan nära någon kant i diagrammet, varvid det markeras upp, man ser att det är uppmarkerat på svarta rektanglar runt diagrammet. 6

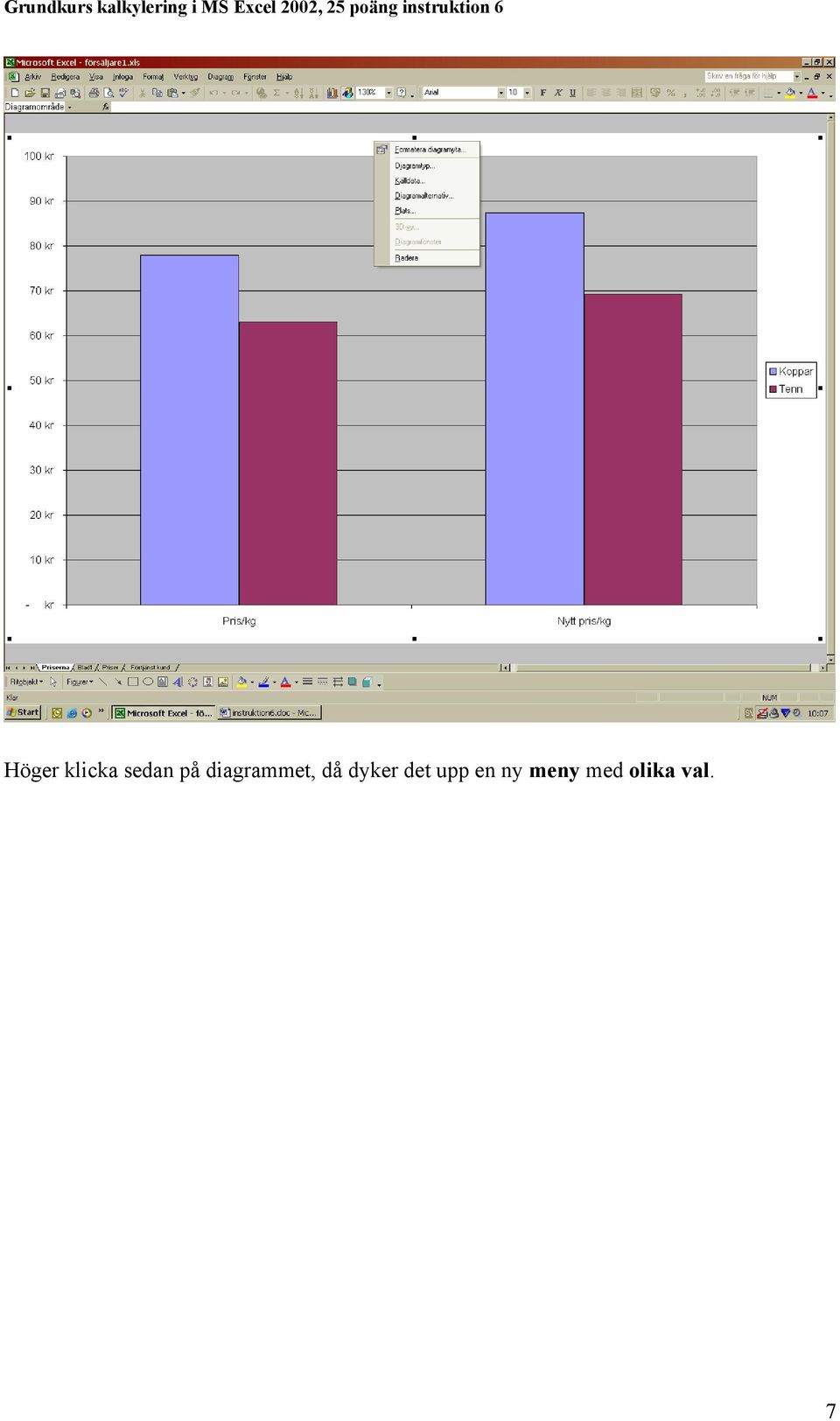

7 Höger klicka sedan på diagrammet, då dyker det upp en ny meny med olika val. 7

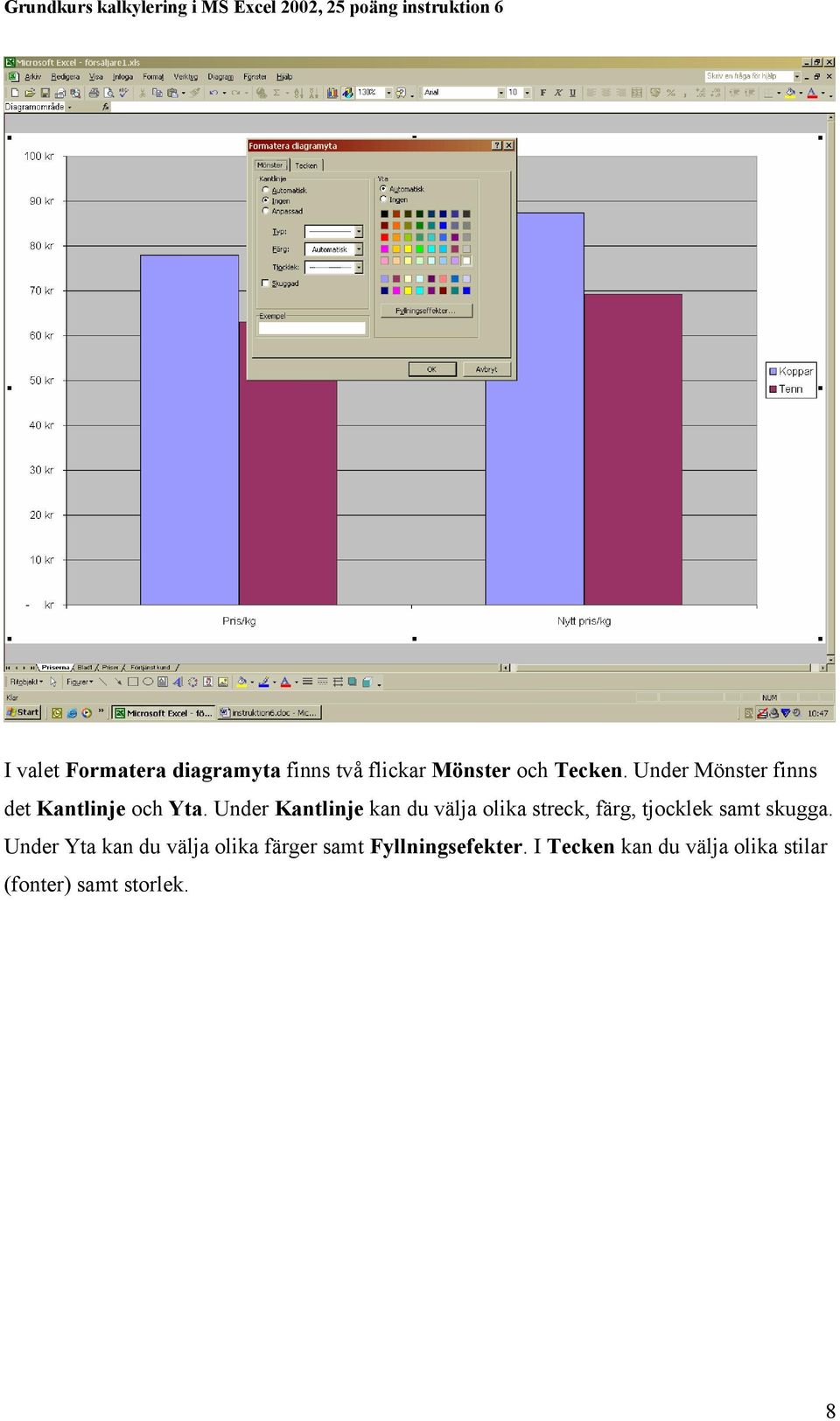

8 I valet Formatera diagramyta finns två flickar Mönster och Tecken. Under Mönster finns det Kantlinje och Yta. Under Kantlinje kan du välja olika streck, färg, tjocklek samt skugga. Under Yta kan du välja olika färger samt Fyllningsefekter. I Tecken kan du välja olika stilar (fonter) samt storlek. 8

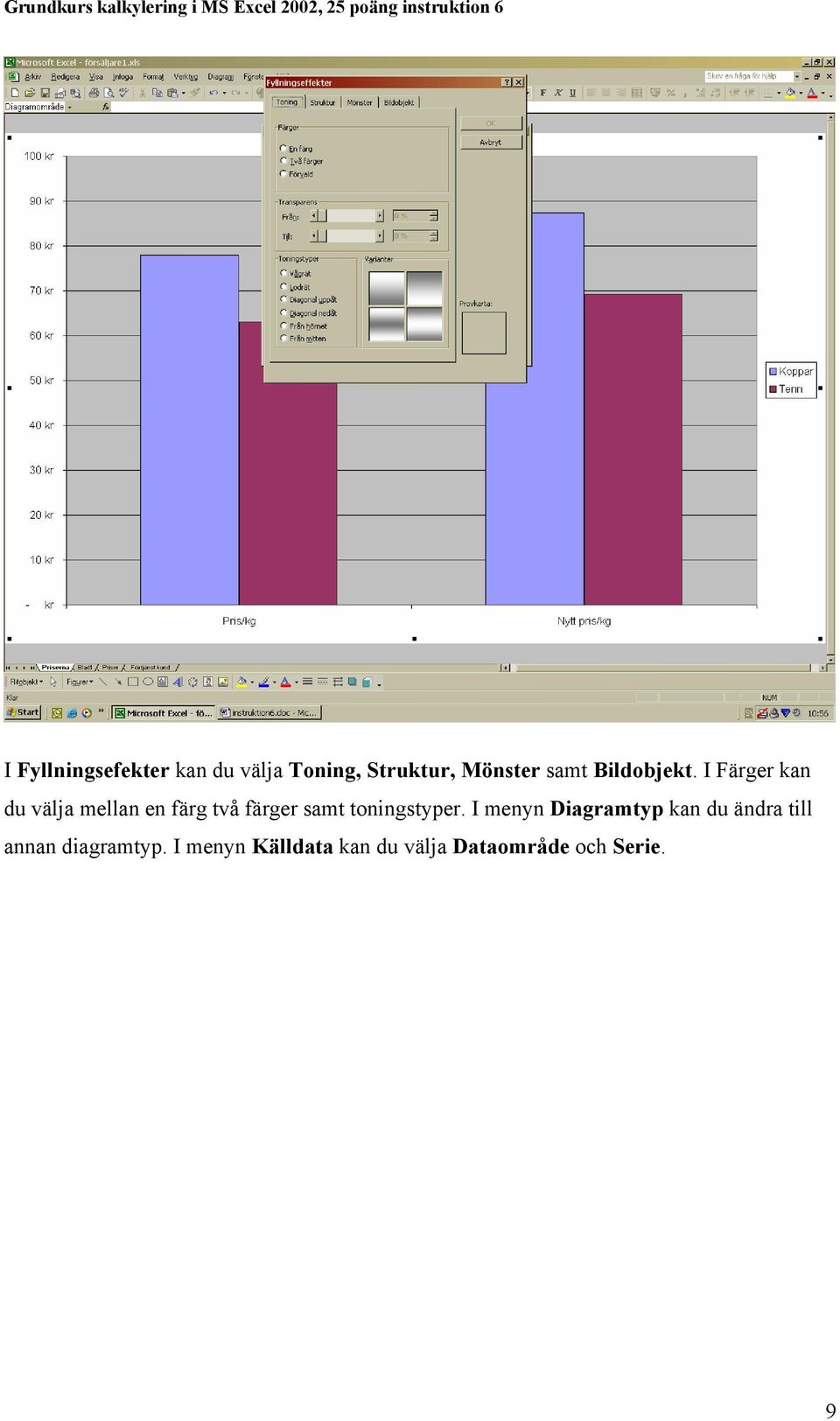

9 I Fyllningsefekter kan du välja Toning, Struktur, Mönster samt Bildobjekt. I Färger kan du välja mellan en färg två färger samt toningstyper. I menyn Diagramtyp kan du ändra till annan diagramtyp. I menyn Källdata kan du välja Dataområde och Serie. 9

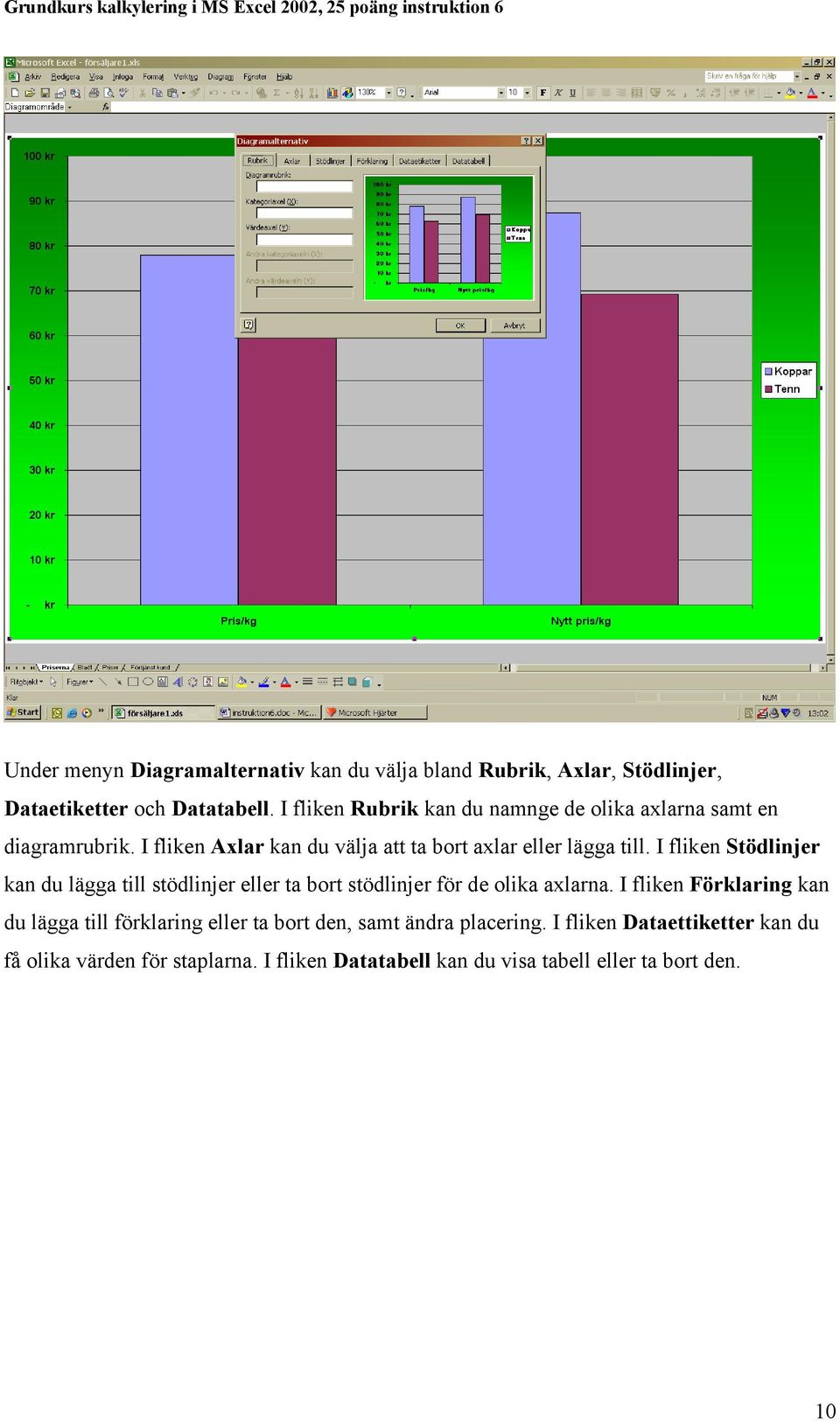

10 Under menyn Diagramalternativ kan du välja bland Rubrik, Axlar, Stödlinjer, Dataetiketter och Datatabell. I fliken Rubrik kan du namnge de olika axlarna samt en diagramrubrik. I fliken Axlar kan du välja att ta bort axlar eller lägga till. I fliken Stödlinjer kan du lägga till stödlinjer eller ta bort stödlinjer för de olika axlarna. I fliken Förklaring kan du lägga till förklaring eller ta bort den, samt ändra placering. I fliken Dataettiketter kan du få olika värden för staplarna. I fliken Datatabell kan du visa tabell eller ta bort den. 10

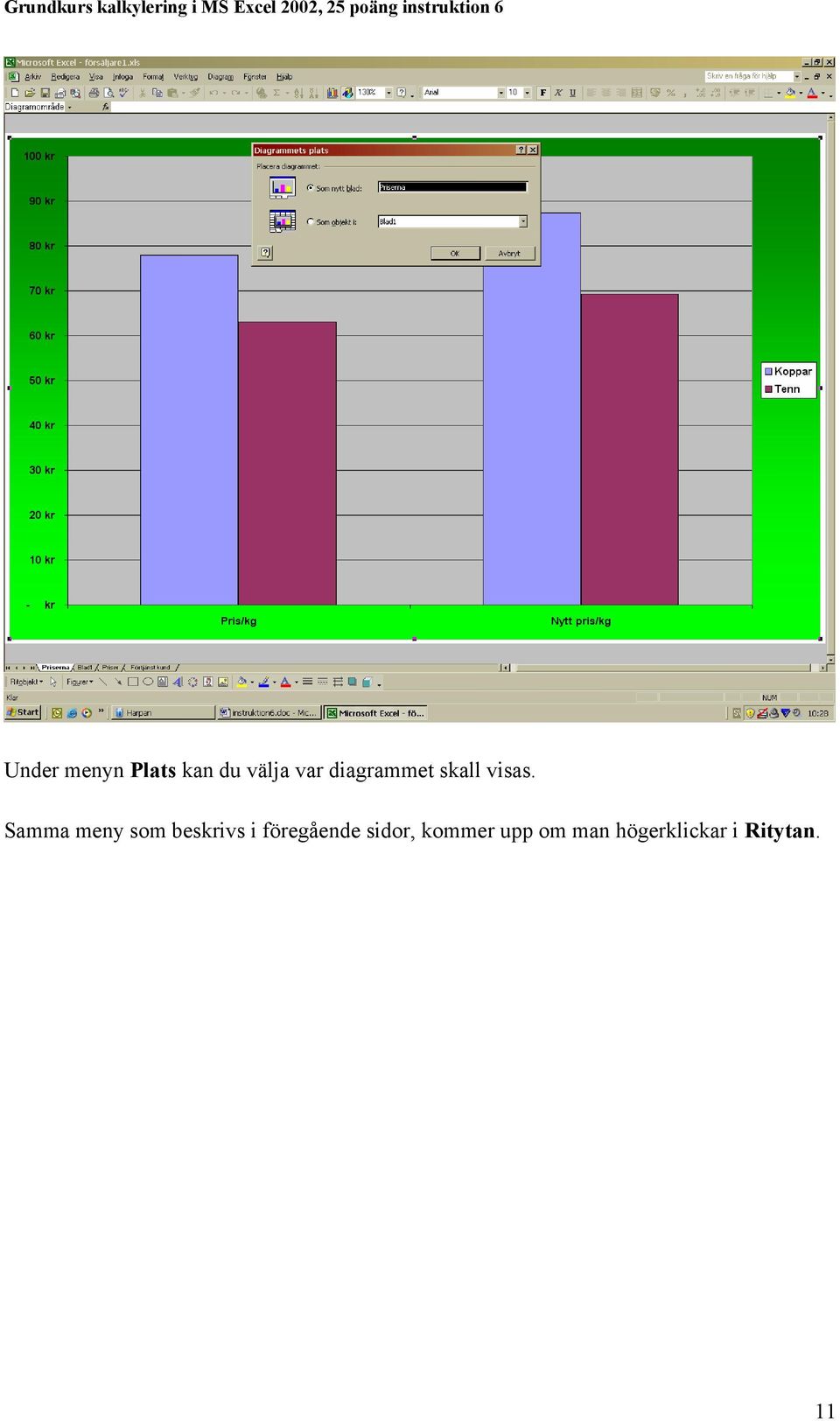

11 Under menyn Plats kan du välja var diagrammet skall visas. Samma meny som beskrivs i föregående sidor, kommer upp om man högerklickar i Ritytan. 11

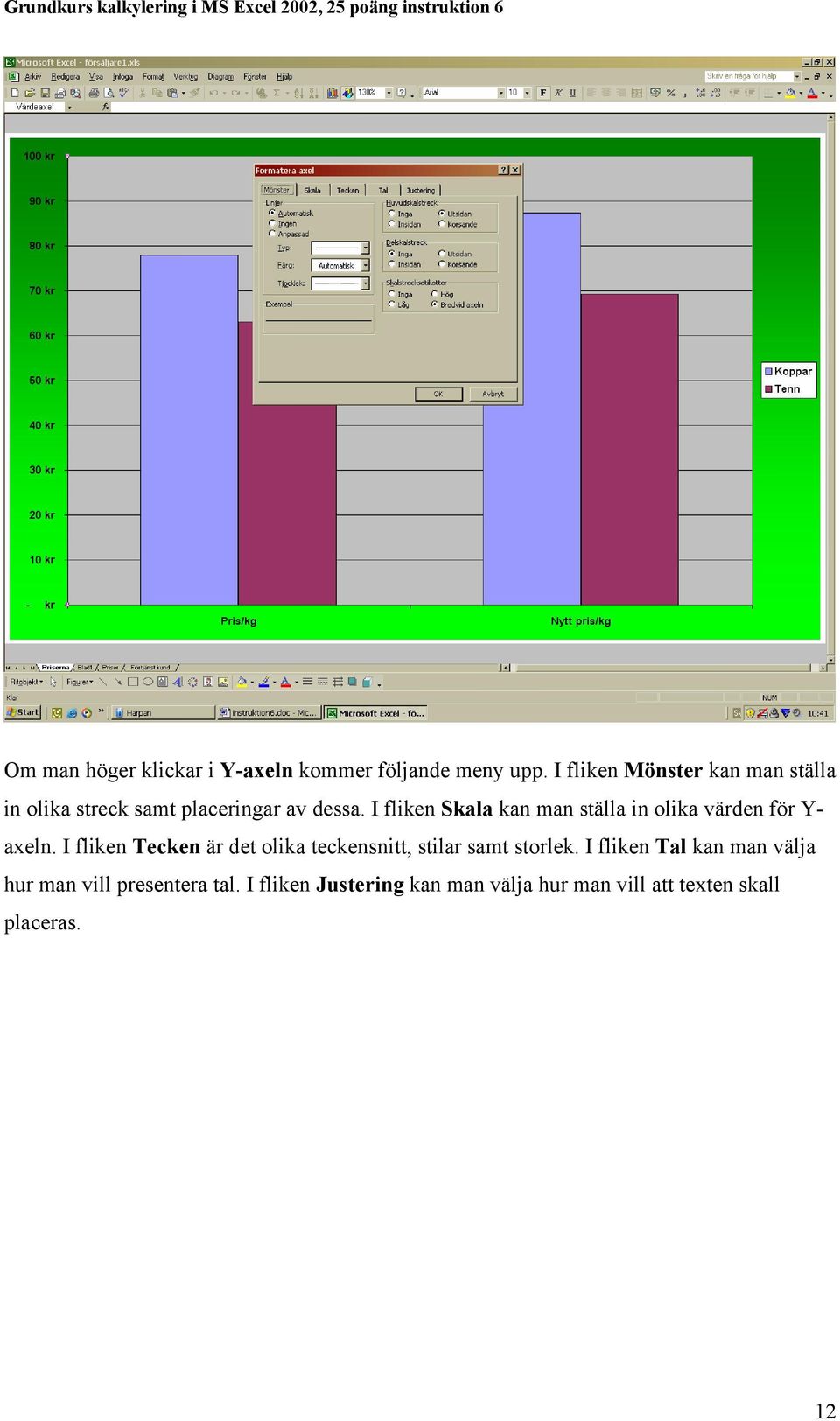

12 Om man höger klickar i Y-axeln kommer följande meny upp. I fliken Mönster kan man ställa in olika streck samt placeringar av dessa. I fliken Skala kan man ställa in olika värden för Y- axeln. I fliken Tecken är det olika teckensnitt, stilar samt storlek. I fliken Tal kan man välja hur man vill presentera tal. I fliken Justering kan man välja hur man vill att texten skall placeras. 12

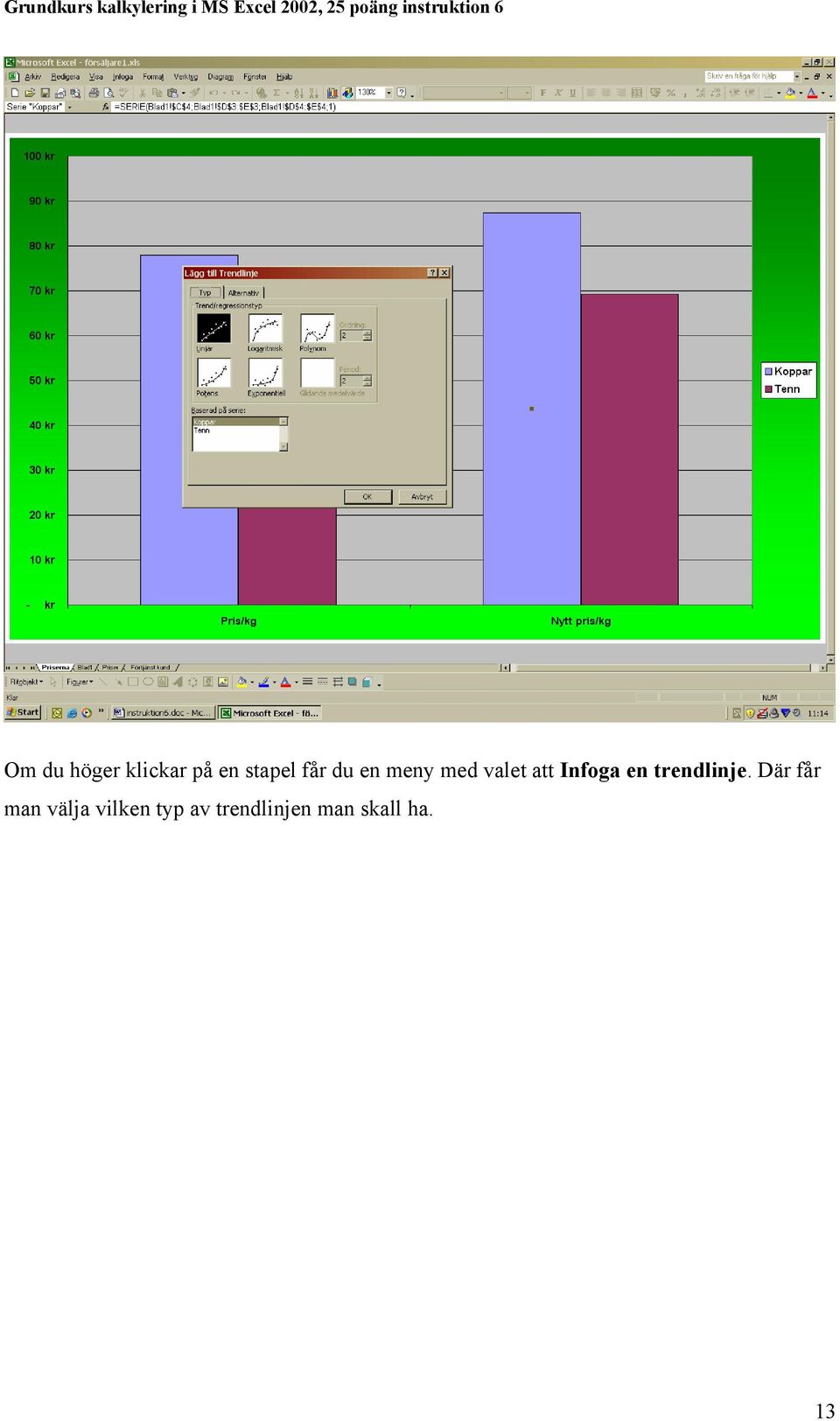

13 Om du höger klickar på en stapel får du en meny med valet att Infoga en trendlinje. Där får man välja vilken typ av trendlinjen man skall ha. 13

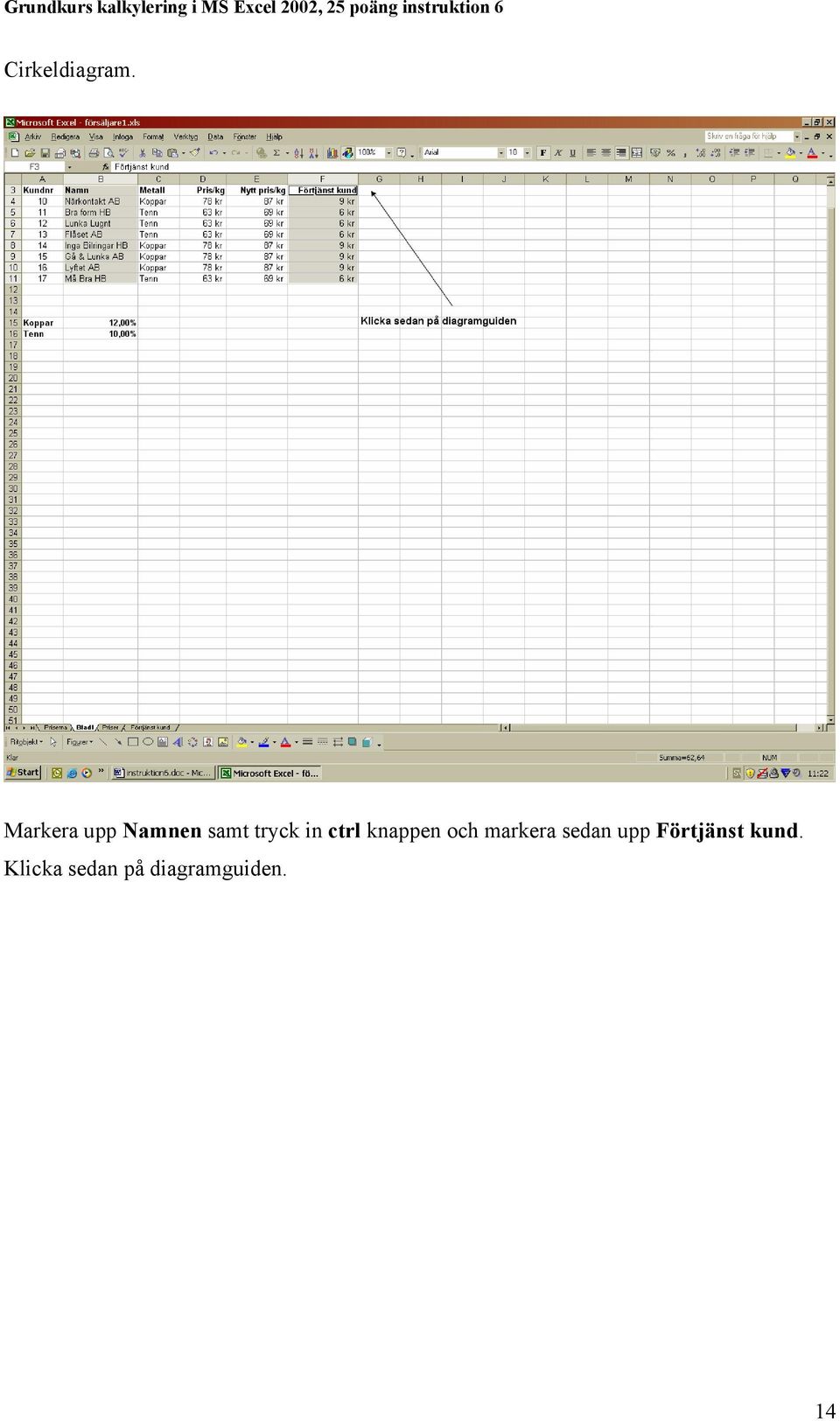

14 Cirkeldiagram. Markera upp Namnen samt tryck in ctrl knappen och markera sedan upp Förtjänst kund. Klicka sedan på diagramguiden. 14

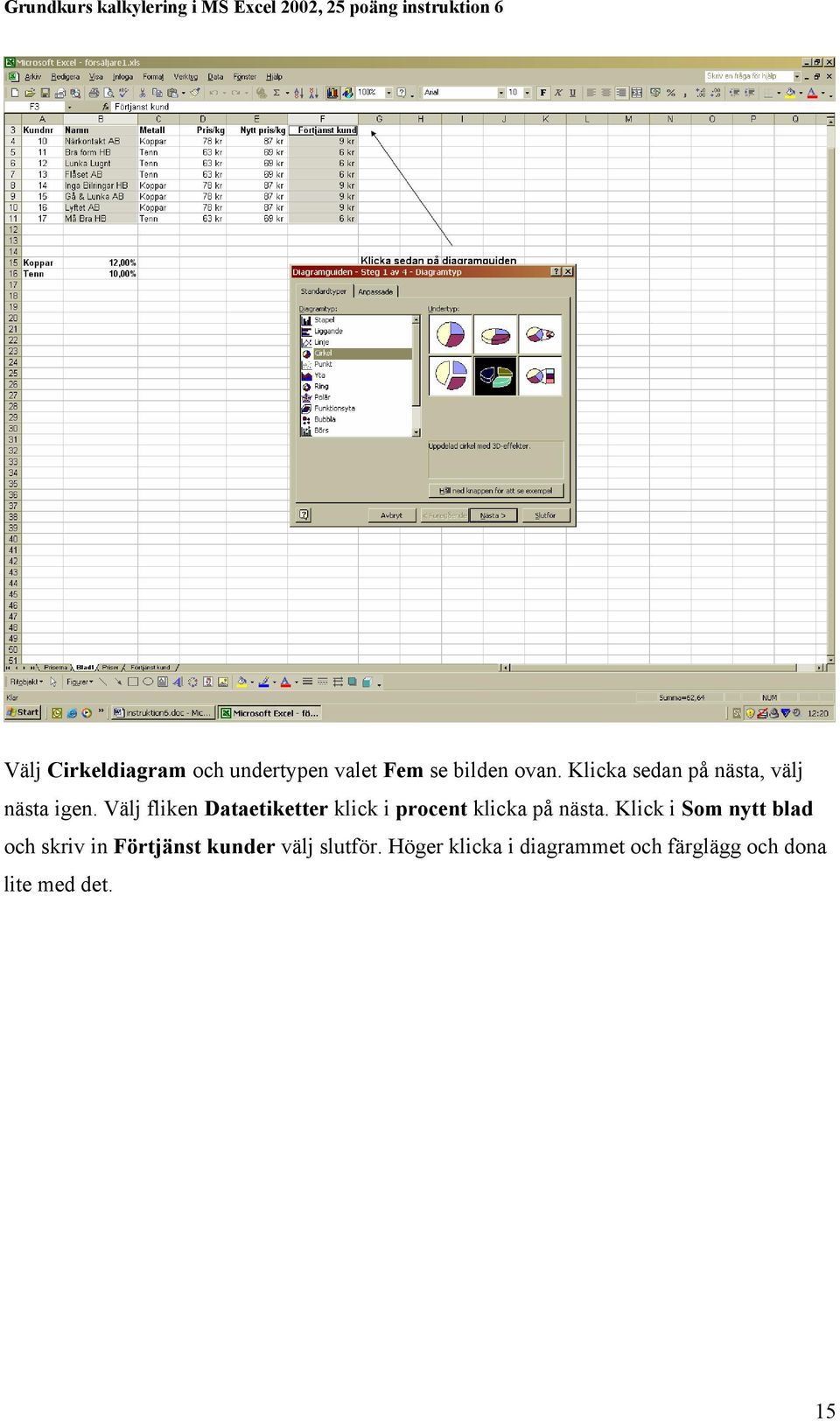

15 Välj Cirkeldiagram och undertypen valet Fem se bilden ovan. Klicka sedan på nästa, välj nästa igen. Välj fliken Dataetiketter klick i procent klicka på nästa. Klick i Som nytt blad och skriv in Förtjänst kunder välj slutför. Höger klicka i diagrammet och färglägg och dona lite med det. 15

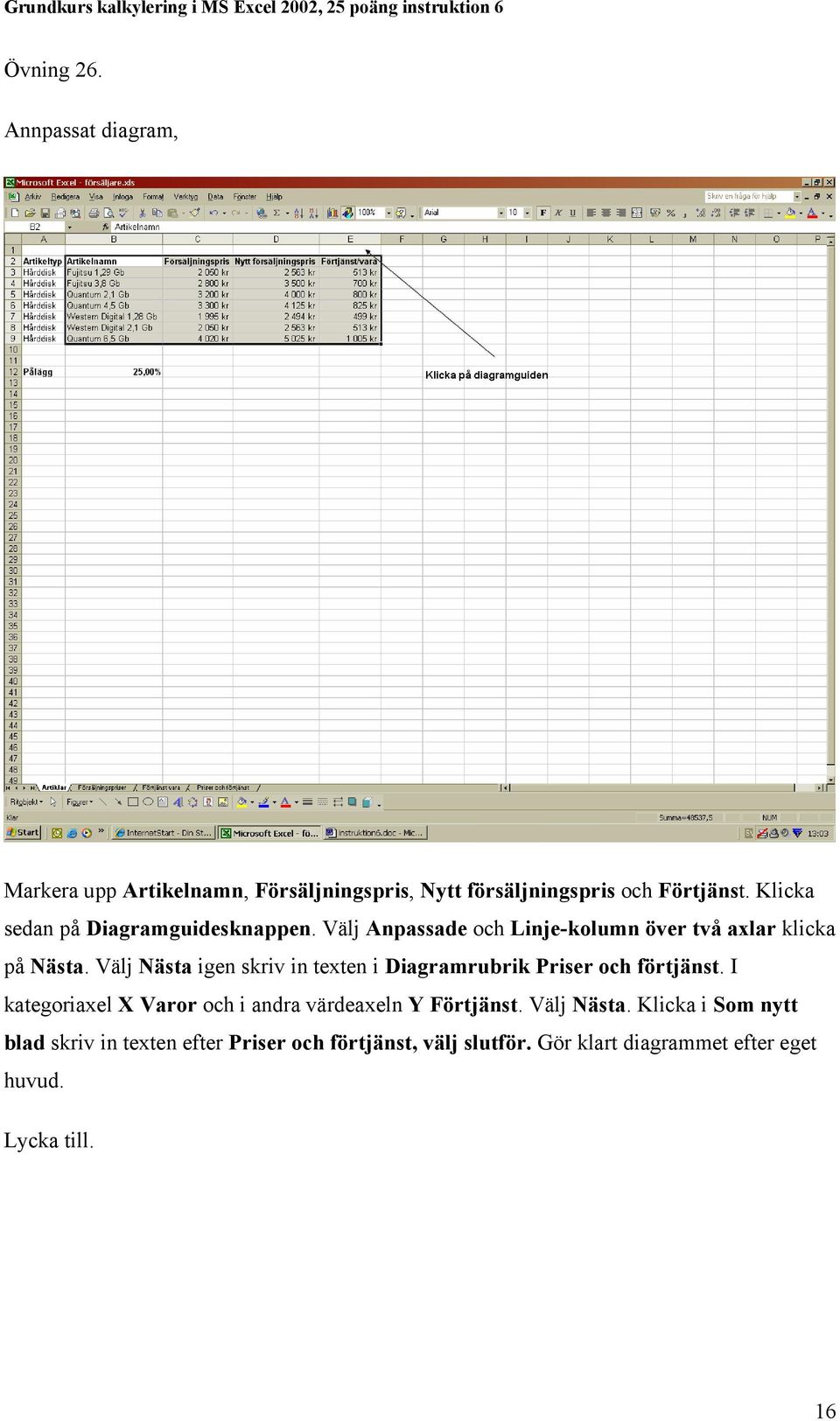

16 Övning 26. Annpassat diagram, Markera upp Artikelnamn, Försäljningspris, Nytt försäljningspris och Förtjänst. Klicka sedan på Diagramguidesknappen. Välj Anpassade och Linje-kolumn över två axlar klicka på Nästa. Välj Nästa igen skriv in texten i Diagramrubrik Priser och förtjänst. I kategoriaxel X Varor och i andra värdeaxeln Y Förtjänst. Välj Nästa. Klicka i Som nytt blad skriv in texten efter Priser och förtjänst, välj slutför. Gör klart diagrammet efter eget huvud. Lycka till. 16
