Diagramritning med Excel och figurritning med Word

Transkript

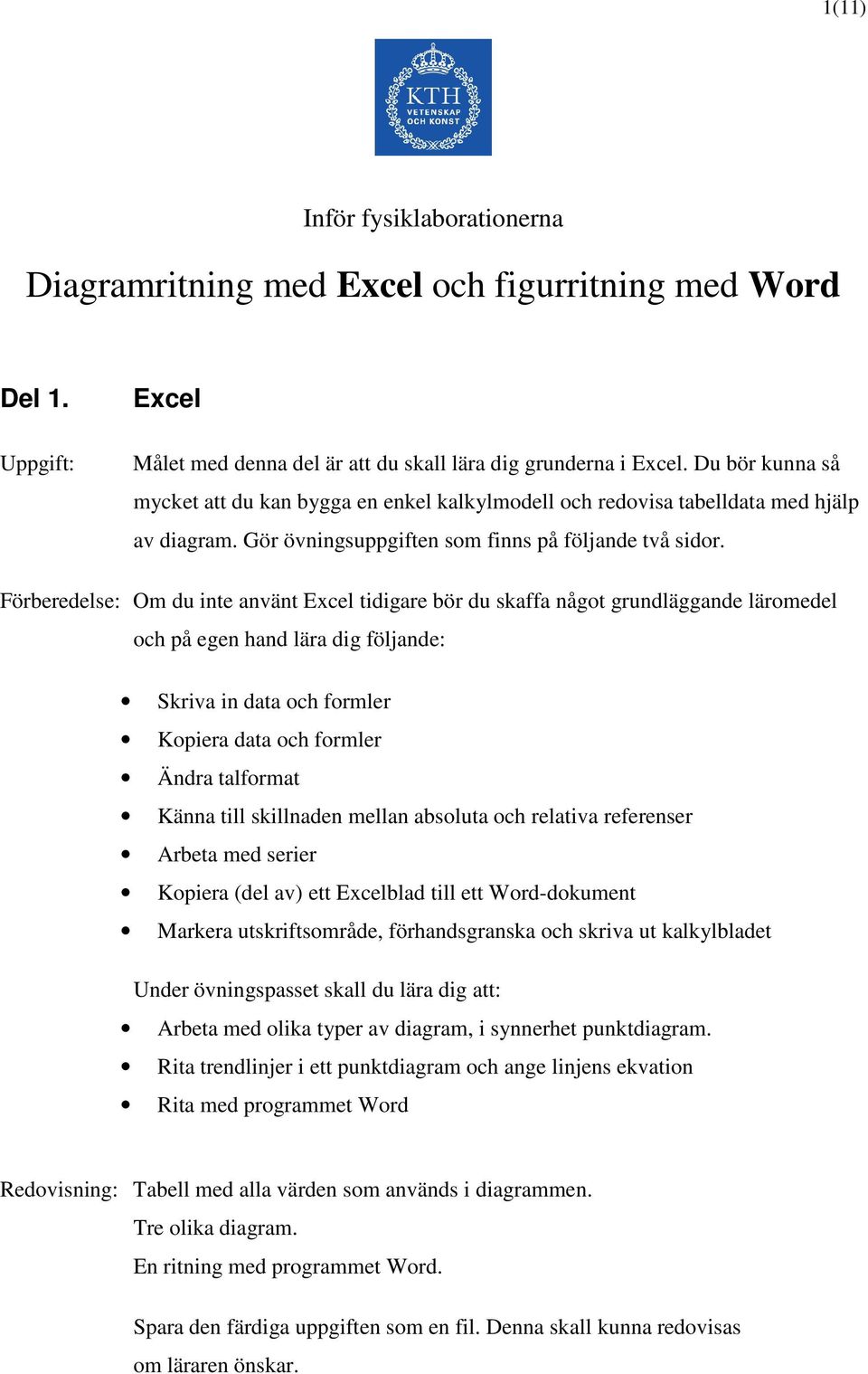

1 1(11) Inför fysiklaborationerna Diagramritning med Excel och figurritning med Word Del 1. Uppgift: Excel Målet med denna del är att du skall lära dig grunderna i Excel. Du bör kunna så mycket att du kan bygga en enkel kalkylmodell och redovisa tabelldata med hjälp av diagram. Gör övningsuppgiften som finns på följande två sidor. Förberedelse: Om du inte använt Excel tidigare bör du skaffa något grundläggande läromedel och på egen hand lära dig följande: Skriva in data och formler Kopiera data och formler Ändra talformat Känna till skillnaden mellan absoluta och relativa referenser Arbeta med serier Kopiera (del av) ett Excelblad till ett Word-dokument Markera utskriftsområde, förhandsgranska och skriva ut kalkylbladet Under övningspasset skall du lära dig att: Arbeta med olika typer av diagram, i synnerhet punktdiagram. Rita trendlinjer i ett punktdiagram och ange linjens ekvation Rita med programmet Word Redovisning: Tabell med alla värden som används i diagrammen. Tre olika diagram. En ritning med programmet Word. Spara den färdiga uppgiften som en fil. Denna skall kunna redovisas om läraren önskar.

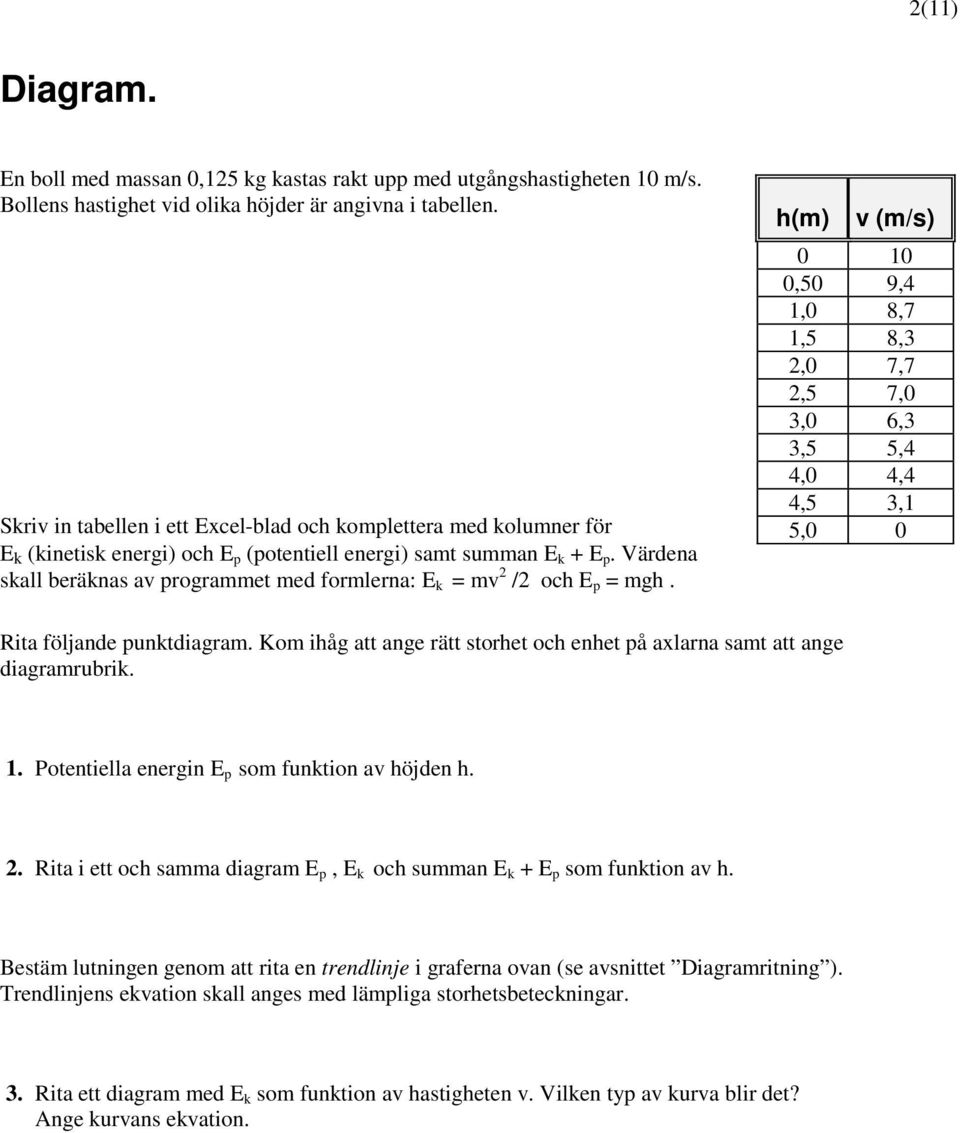

2 2(11) Diagram. En boll med massan 0,125 kg kastas rakt upp med utgångshastigheten 10 m/s. Bollens hastighet vid olika höjder är angivna i tabellen. Skriv in tabellen i ett Excel-blad och komplettera med kolumner för E k (kinetisk energi) och E p (potentiell energi) samt summan E k + E p. Värdena skall beräknas av programmet med formlerna: E k = mv 2 /2 och E p = mgh. h(m) v (m/s) ,50 9,4 1,0 8,7 1,5 8,3 2,0 7,7 2,5 7,0 3,0 6,3 3,5 5,4 4,0 4,4 4,5 3,1 5,0 0 Rita följande punktdiagram. Kom ihåg att ange rätt storhet och enhet på axlarna samt att ange diagramrubrik. 1. Potentiella energin E p som funktion av höjden h. 2. Rita i ett och samma diagram E p, E k och summan E k + E p som funktion av h. Bestäm lutningen genom att rita en trendlinje i graferna ovan (se avsnittet Diagramritning ). Trendlinjens ekvation skall anges med lämpliga storhetsbeteckningar. 3. Rita ett diagram med E k som funktion av hastigheten v. Vilken typ av kurva blir det? Ange kurvans ekvation.

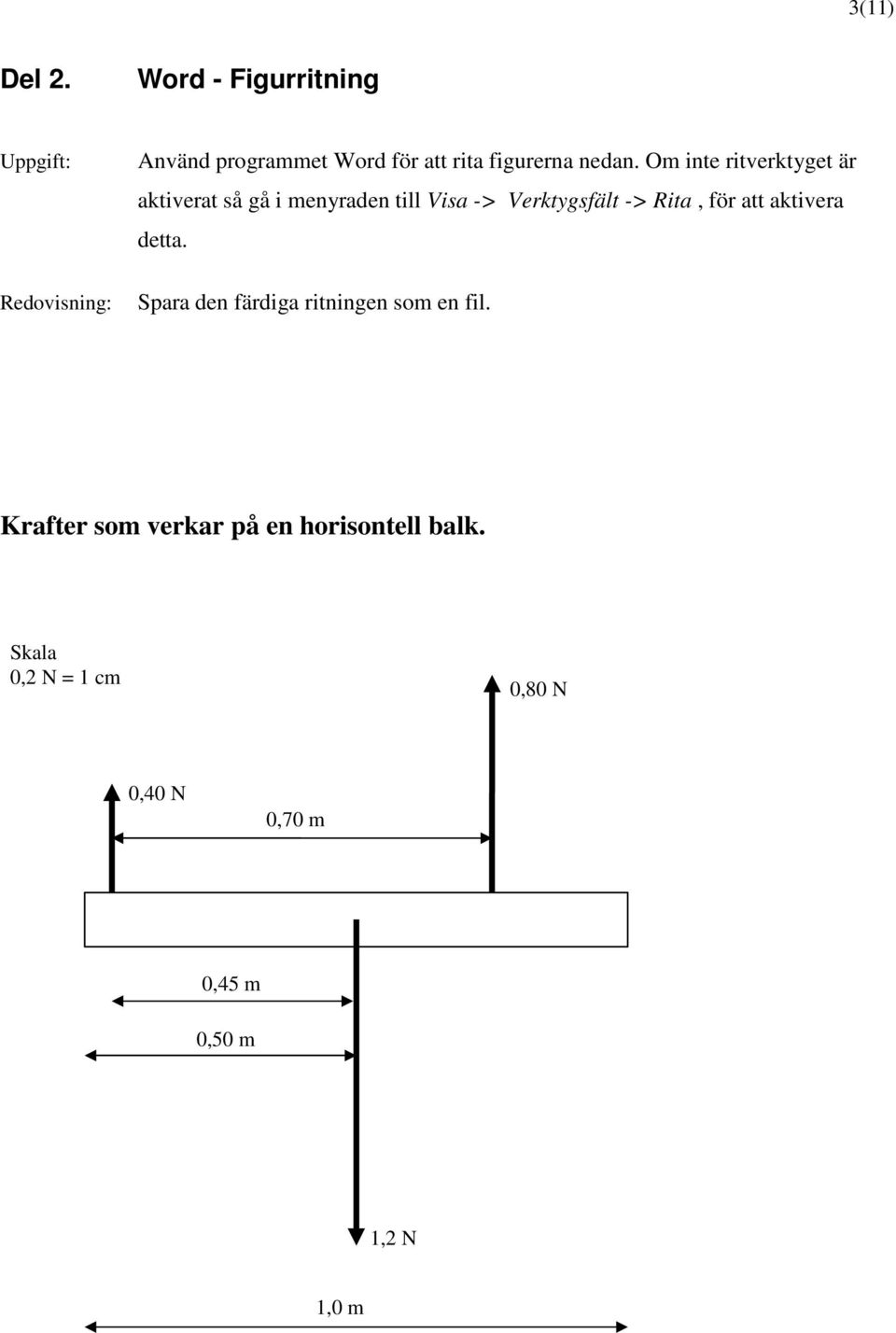

3 3(11) Del 2. Word - Figurritning Uppgift: Redovisning: Använd programmet Word för att rita figurerna nedan. Om inte ritverktyget är aktiverat så gå i menyraden till Visa -> Verktygsfält -> Rita, för att aktivera detta. Spara den färdiga ritningen som en fil. Krafter som verkar på en horisontell balk. Skala 0,2 N = 1 cm 0,80 N 0,40 N 0,70 m 0,45 m 0,50 m 1,2 N 1,0 m

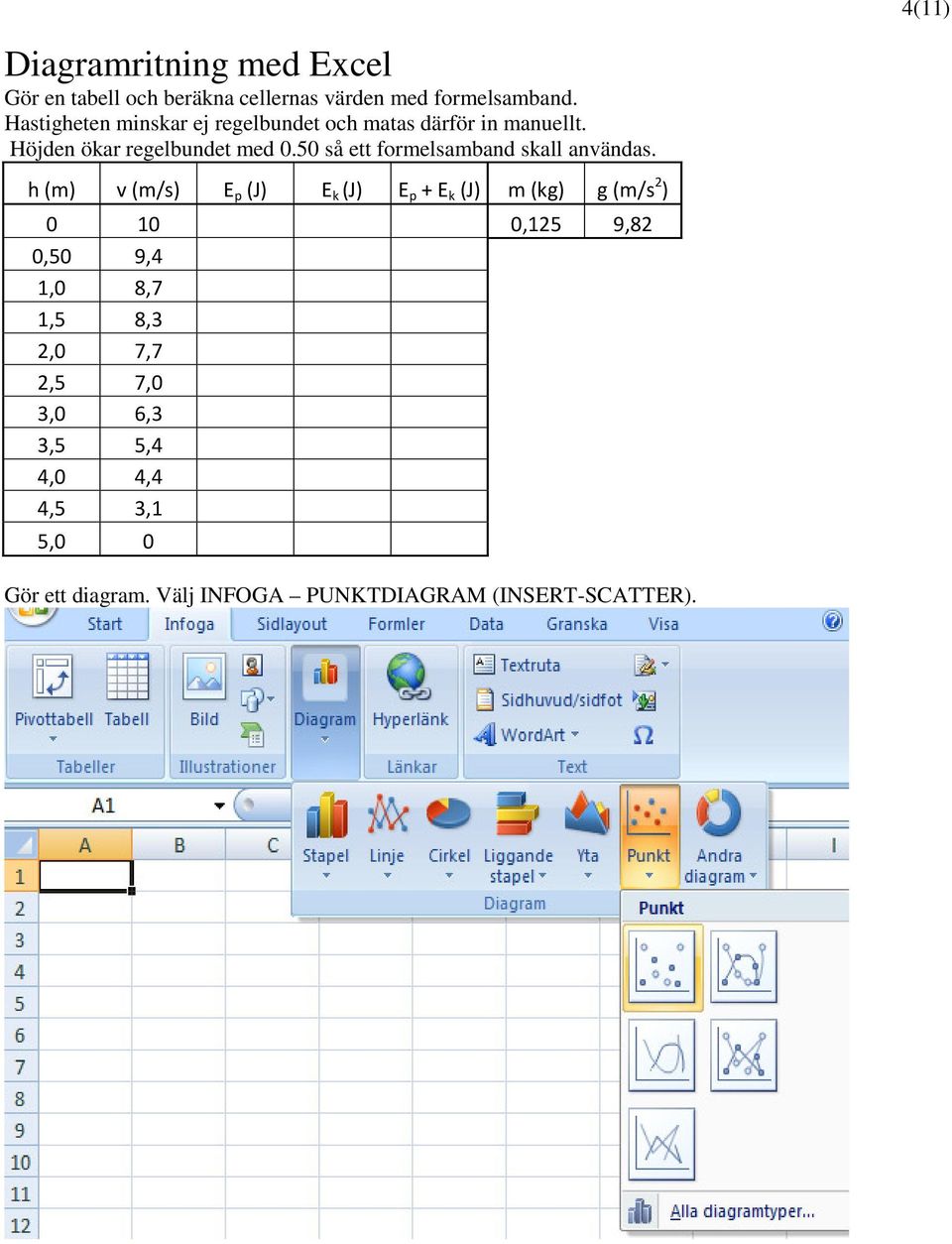

4 4(11) Diagramritning med Excel Gör en tabell och beräkna cellernas värden med formelsamband. Hastigheten minskar ej regelbundet och matas därför in manuellt. Höjden ökar regelbundet med 0.50 så ett formelsamband skall användas. h (m) v (m/s) E p (J) E k (J) E p + E k (J) m (kg) g (m/s 2 ) ,125 9,82 0,50 9,4 1,0 8,7 1,5 8,3 2,0 7,7 2,5 7,0 3,0 6,3 3,5 5,4 4,0 4,4 4,5 3,1 5,0 0 Gör ett diagram. Välj INFOGA PUNKTDIAGRAM (INSERT-SCATTER).

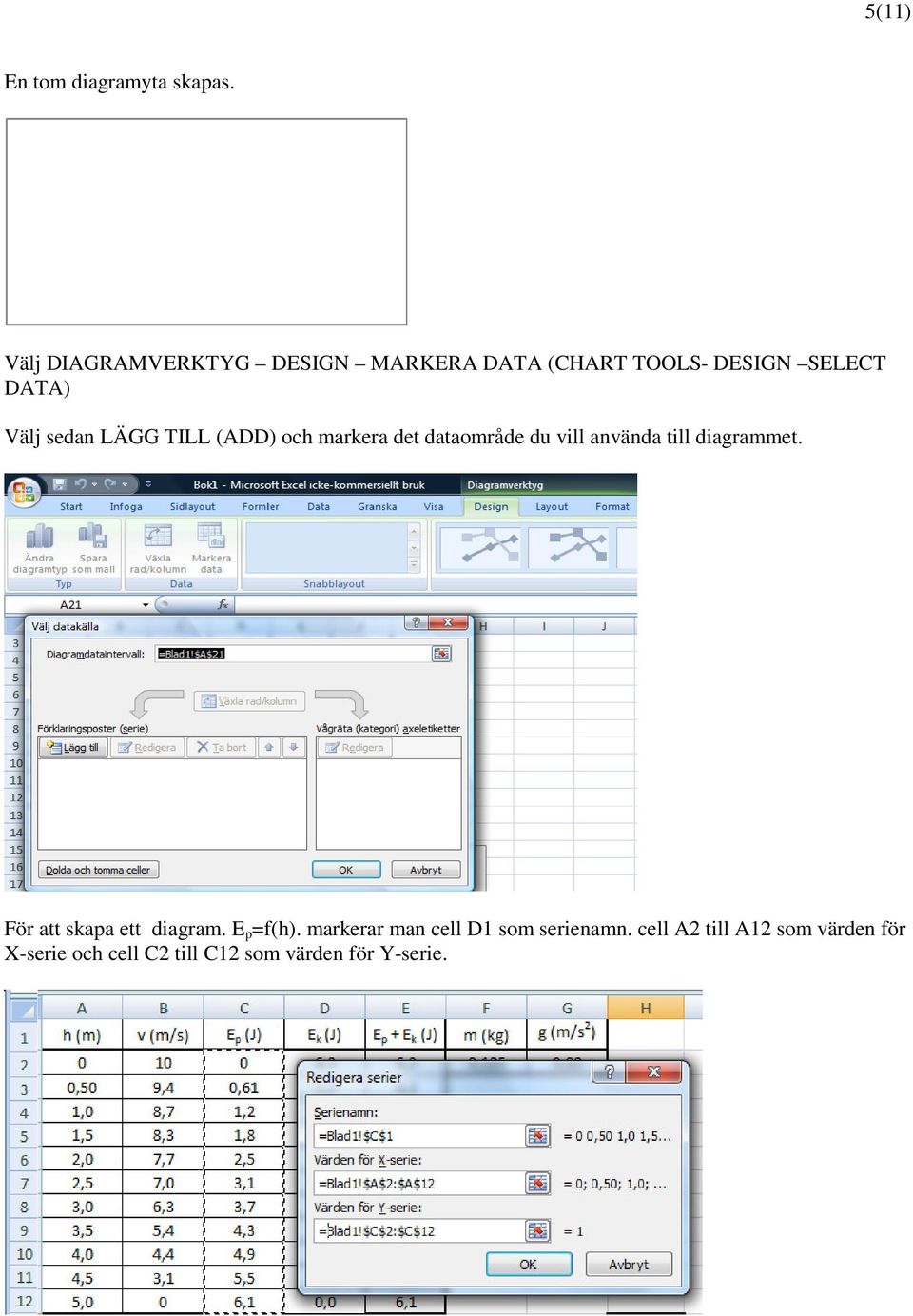

5 5(11) En tom diagramyta skapas. Välj DIAGRAMVERKTYG DESIGN MARKERA DATA (CHART TOOLS- DESIGN SELECT DATA) Välj sedan LÄGG TILL (ADD) och markera det dataområde du vill använda till diagrammet. För att skapa ett diagram. E p =f(h). markerar man cell D1 som serienamn. cell A2 till A12 som värden för X-serie och cell C2 till C12 som värden för Y-serie.

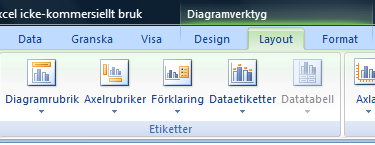

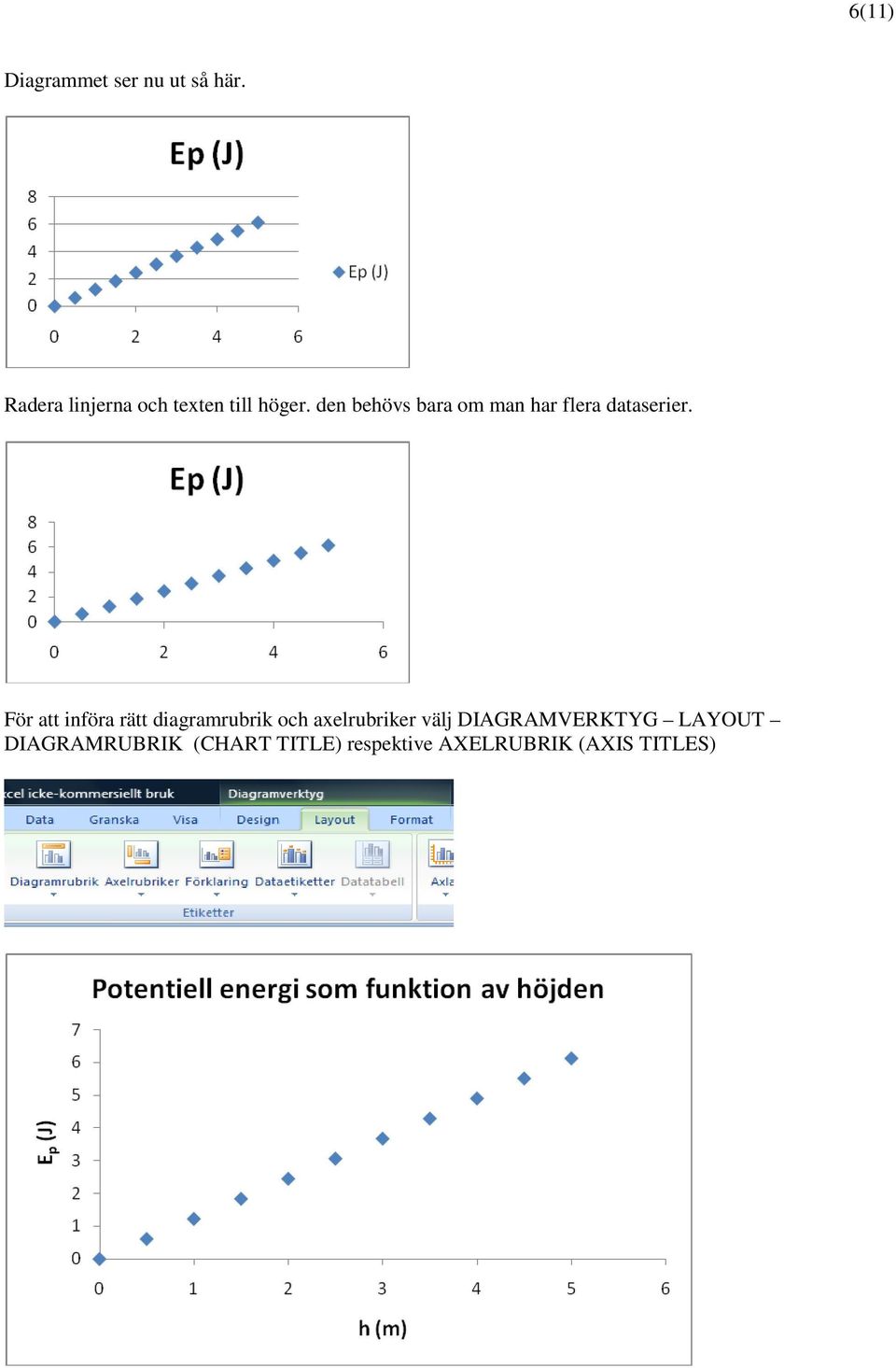

6 6(11) Diagrammet ser nu ut så här. Radera linjerna och texten till höger. den behövs bara om man har flera dataserier. För att införa rätt diagramrubrik och axelrubriker välj DIAGRAMVERKTYG LAYOUT DIAGRAMRUBRIK (CHART TITLE) respektive AXELRUBRIK (AXIS TITLES)

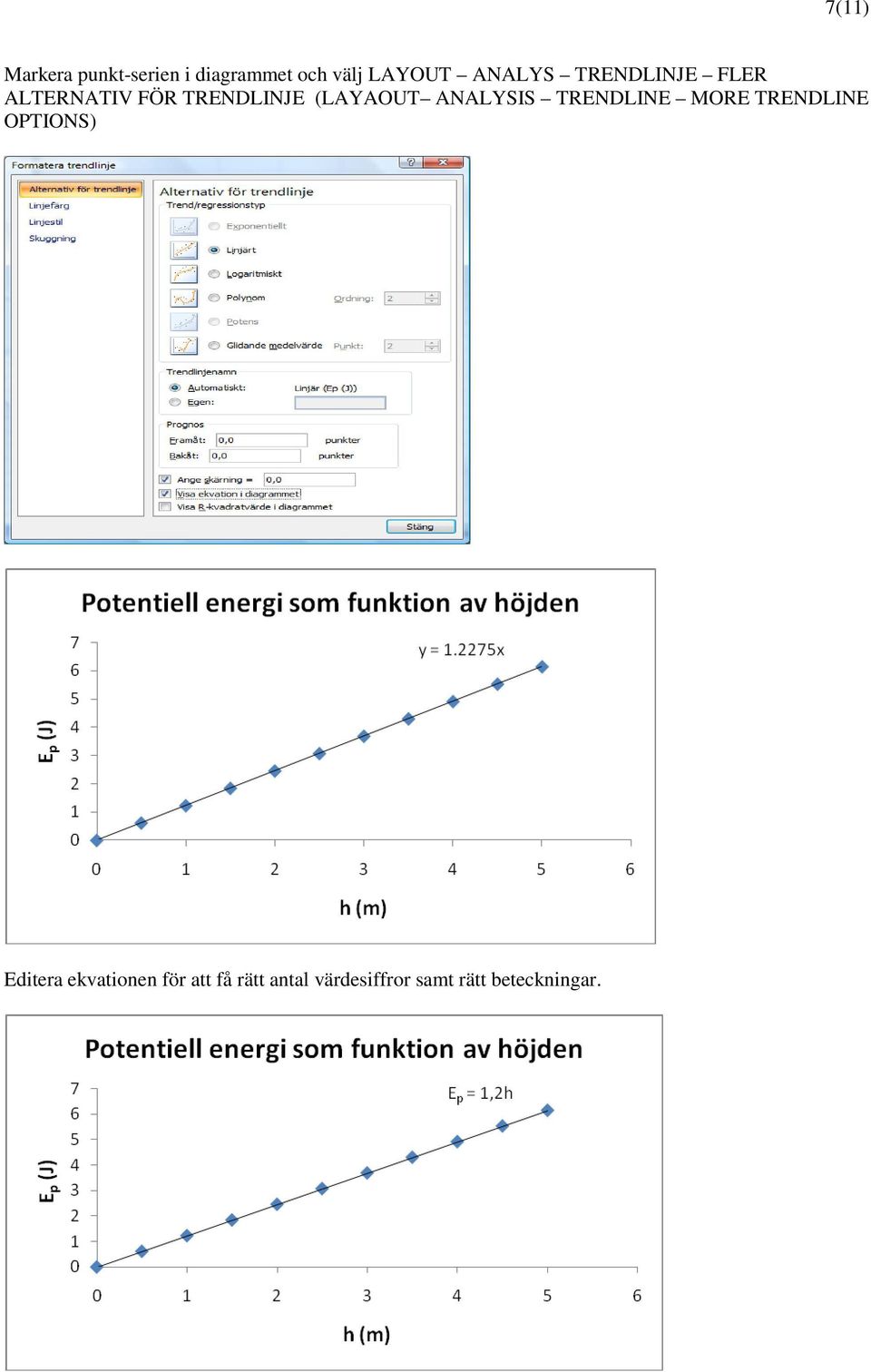

7 7(11) Markera punkt-serien i diagrammet och välj LAYOUT ANALYS TRENDLINJE FLER ALTERNATIV FÖR TRENDLINJE (LAYAOUT ANALYSIS TRENDLINE MORE TRENDLINE OPTIONS) Editera ekvationen för att få rätt antal värdesiffror samt rätt beteckningar.

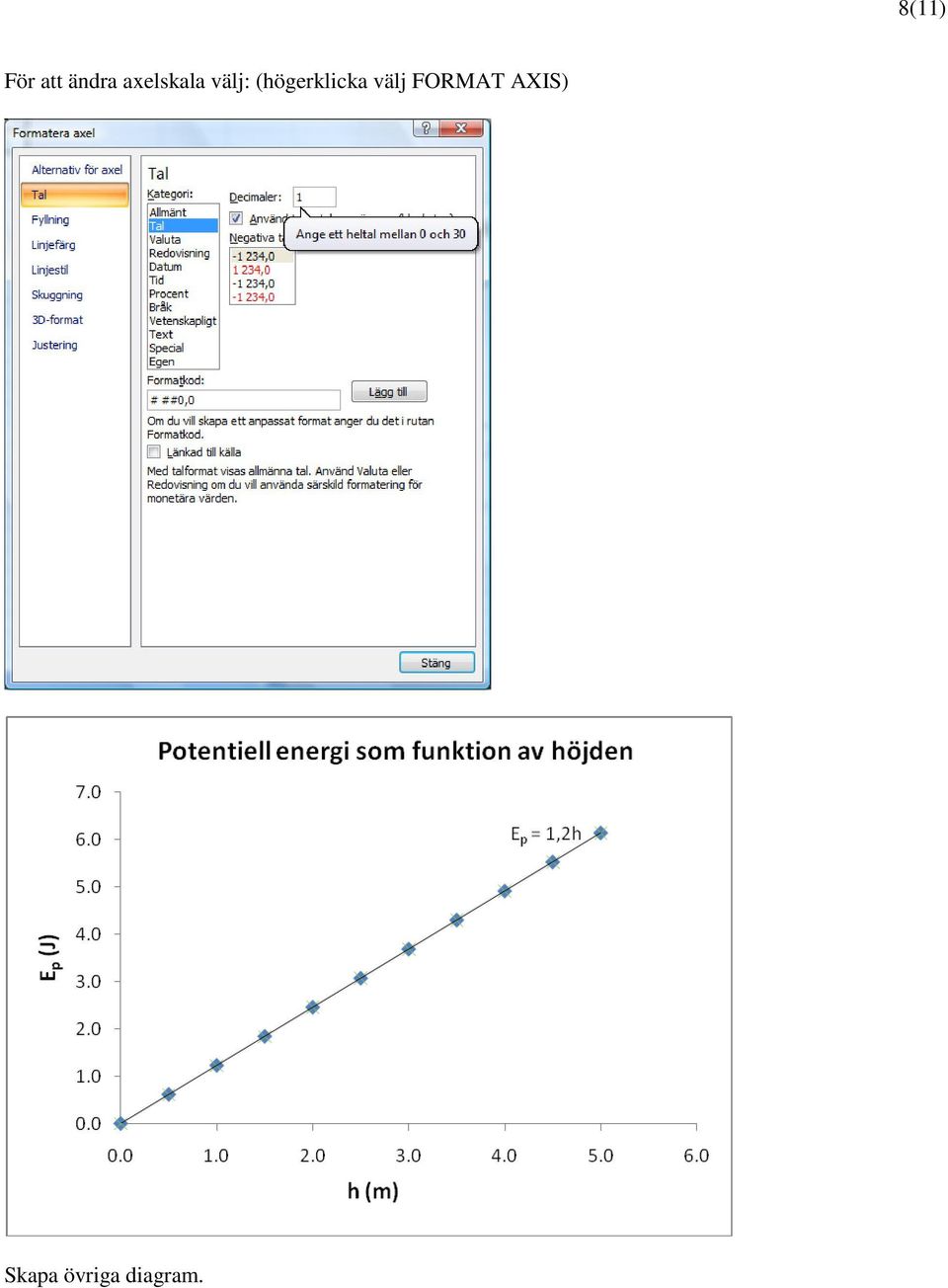

8 8(11) För att ändra axelskala välj: (högerklicka välj FORMAT AXIS) Skapa övriga diagram.

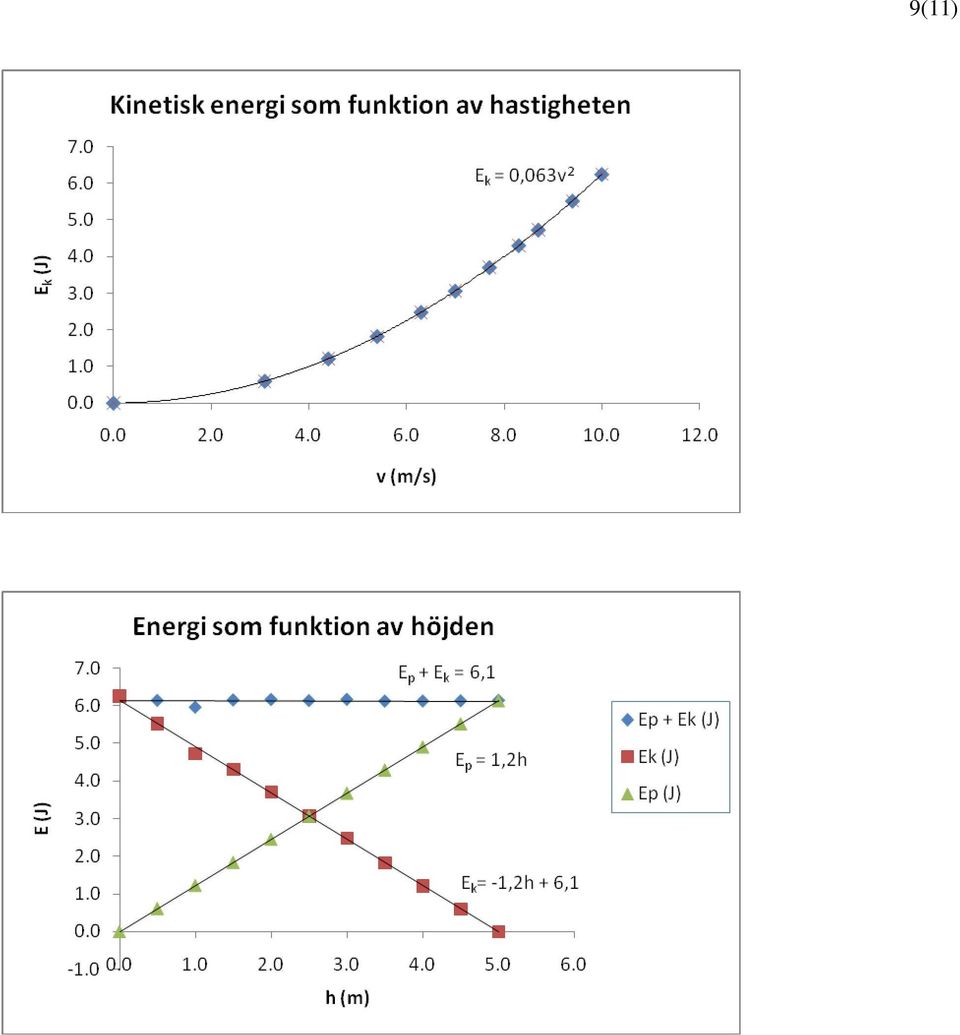

9 9(11)

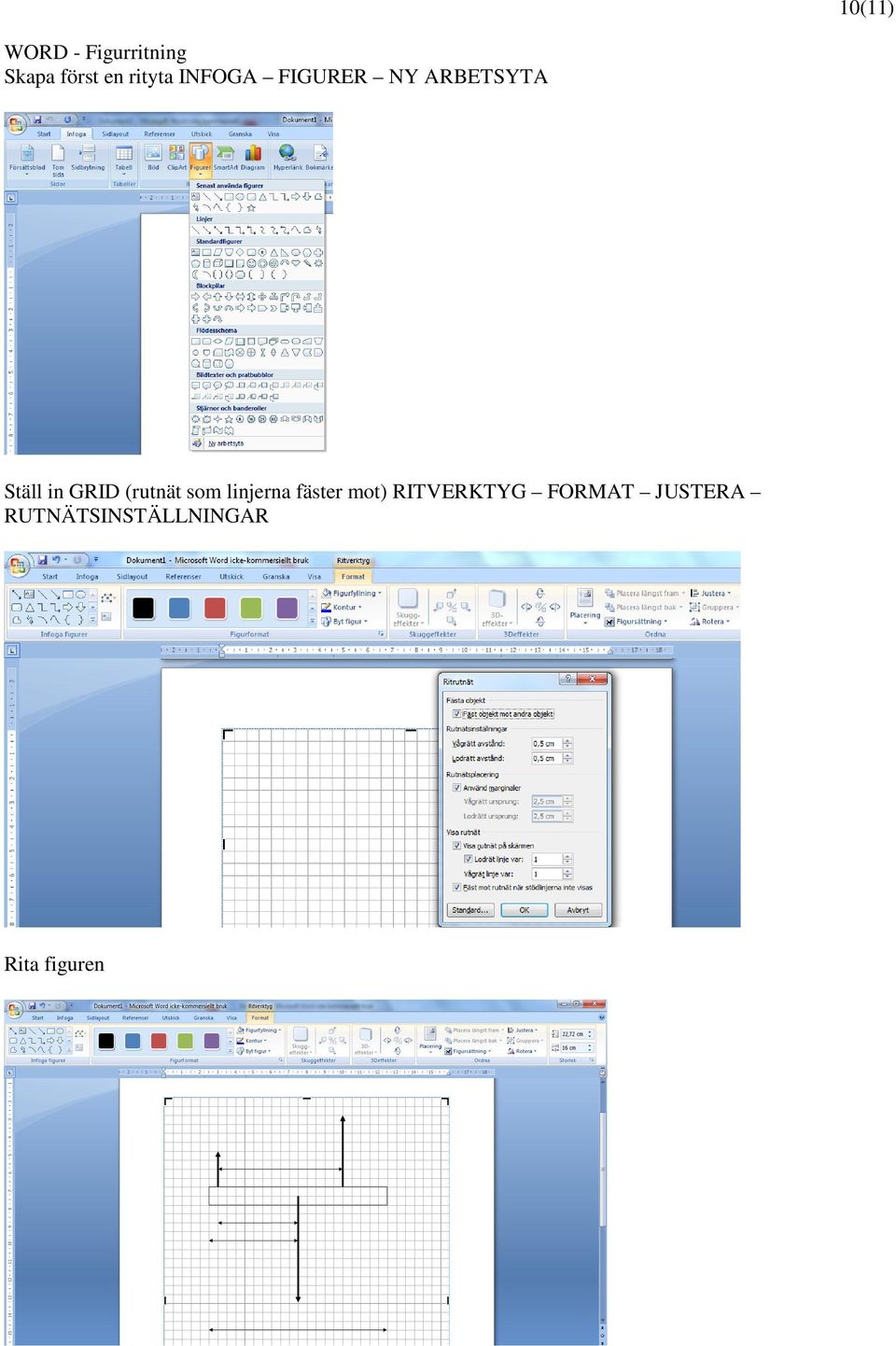

10 10(11) WORD - Figurritning Skapa först en rityta INFOGA FIGURER NY ARBETSYTA Ställ in GRID (rutnät som linjerna fäster mot) RITVERKTYG FORMAT JUSTERA RUTNÄTSINSTÄLLNINGAR Rita figuren

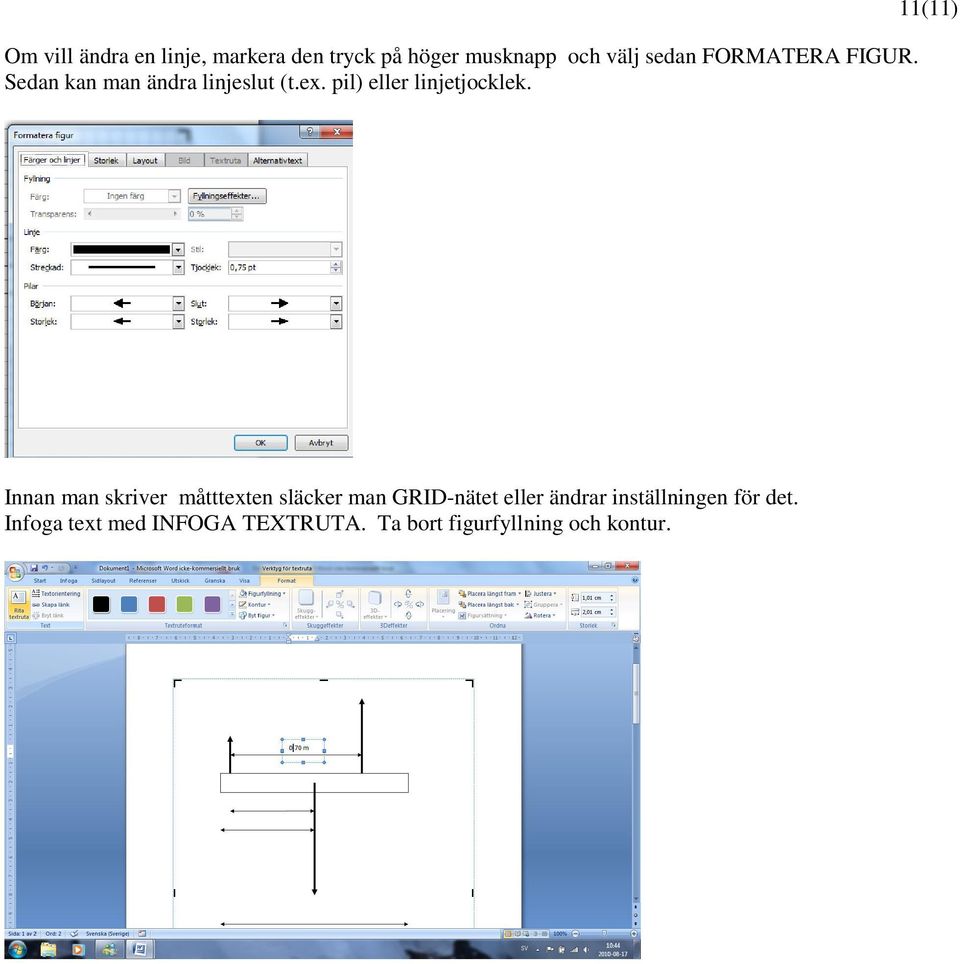

11 Om vill ändra en linje, markera den tryck på höger musknapp och välj sedan FORMATERA FIGUR. Sedan kan man ändra linjeslut (t.ex. pil) eller linjetjocklek. 11(11) Innan man skriver måtttexten släcker man GRID-nätet eller ändrar inställningen för det. Infoga text med INFOGA TEXTRUTA. Ta bort figurfyllning och kontur.
