1 Matematikföretaget jz M7005.metem.se /150411/150704/SJn Mäta rakhet Scanning med M7005 Mätgivare Detalj Mäta rakhet - Scanning 1 (12)

2 Innehåll 1 Ett exempel Beskrivning Scanna in - Graf Scanna in - Lista... 9 Apendix A. Exempel på.txt fil Matematikf öretaget jz (Sv erker Johansson) är under inga omständigheter ansvarigt för direkta skador eller följdskador uppkomna genom användning av detta dokument eller av programvara eller maskinvara beskriven i detta dokument. Mäta rakhet - Scanning 2 (12)

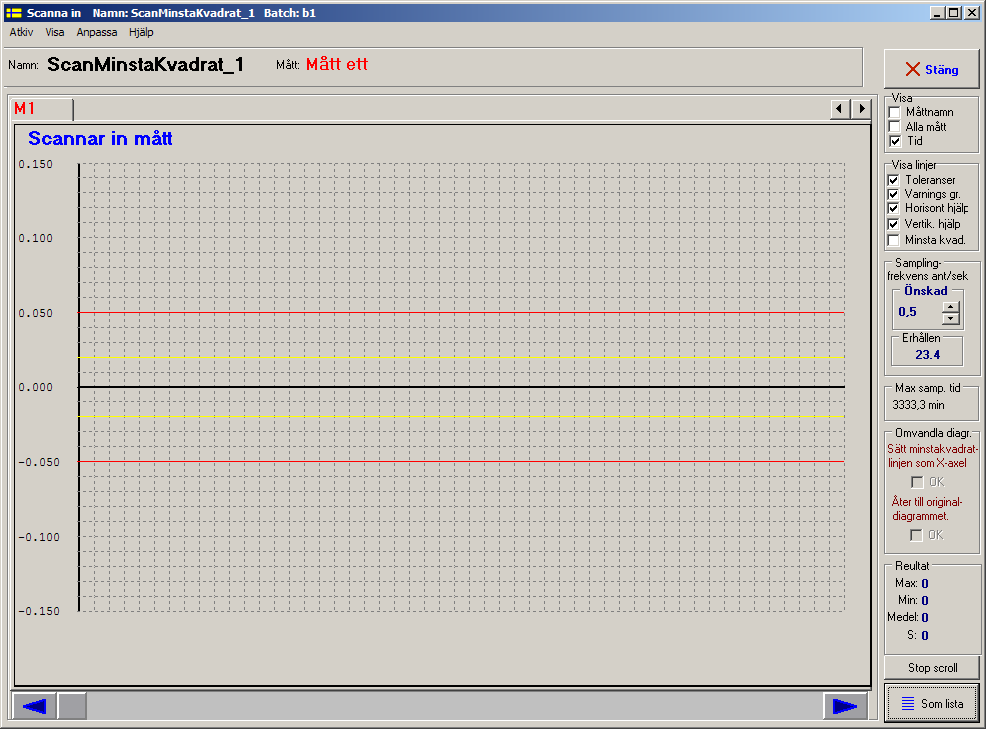

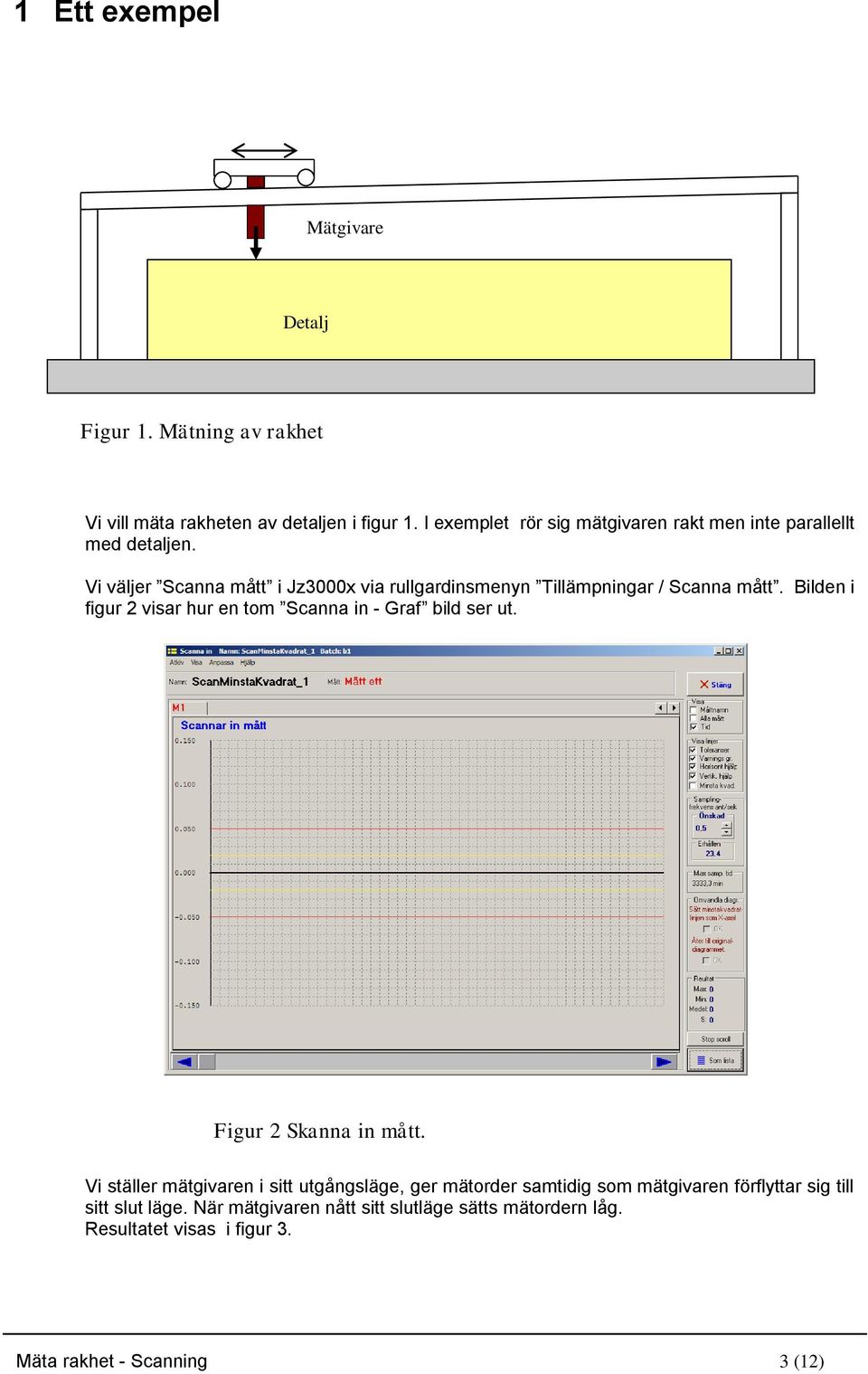

3 1 Ett exempel Mätgivare Detalj Figur 1. Mätning av rakhet Vi vill mäta rakheten av detaljen i figur 1. I exemplet rör sig mätgivaren rakt men inte parallellt med detaljen. Vi väljer Scanna mått i Jz3000x via rullgardinsmenyn Tillämpningar / Scanna mått. Bilden i figur 2 visar hur en tom Scanna in - Graf bild ser ut. Figur 2 Skanna in mått. Vi ställer mätgivaren i sitt utgångsläge, ger mätorder samtidig som mätgivaren förflyttar sig till sitt slut läge. När mätgivaren nått sitt slutläge sätts mätordern låg. Resultatet visas i figur 3. Mäta rakhet - Scanning 3 (12)

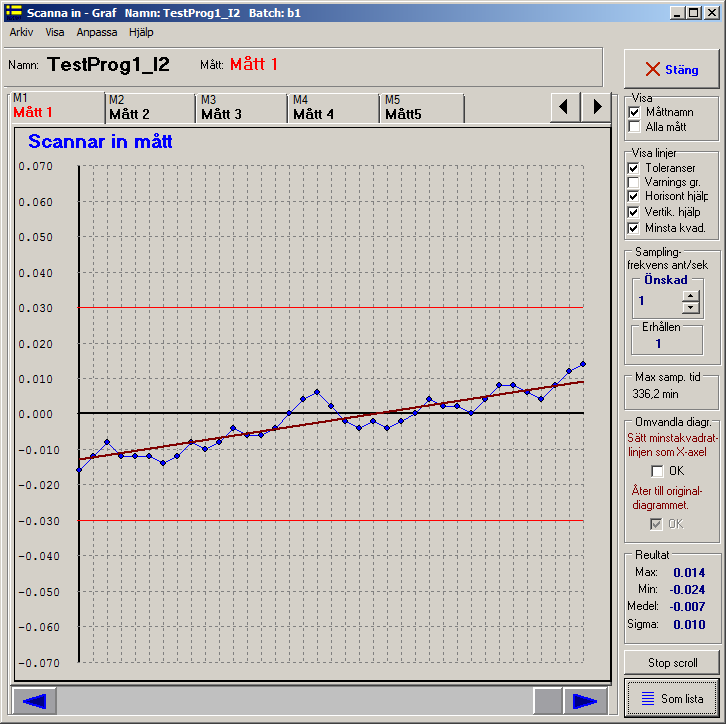

4 Om förklickad, visas linjen beräknad mha minstakvadrat Figur 3. Resultatet av scanningen Linje beräknad mha minstakvadratanpassning Den uppskattade rakheten Max Min är då (-0.024) = Men då mätgivaren inte rörde sig parallellt med detaljen innehåller resultatet ett mätfel. För att minska det kan man låta programmet beräkna en medellinje utifrån de avlästa mätvärdena, för att sedan räkna om mätvärdena utifrån denna linje. Medellingen läge beräknas med hjälp av minstakvadratmetoden. Då man klickar i rutan Sätt minstakvadratlinjen som X-axel gör programmet omräkningen och resultatet redovisas här i figur 4. Mäta rakhet - Scanning 4 (12)

5 Rutan för att göra omräkningen Figur 4. Scanningen omräknat så att minstakvadratanpassadelinjen är lika med X- axeln. Vi ser nu att den uppskattade rakheten, (Max Min) har blivit (-0.005) = vilket är närmare sanningen än det föregående värdet. Anm. Den verkliga rakheten kan vara något mindre då rakhet definieras som det minsta avståndet mellan två parallella linjer inom vilka alla mätvärden ligger. Mäta rakhet - Scanning 5 (12)

6 2 Beskrivning Den grafiska Scanningbilden får man upp via Tillämpningar/ Scanna mått eller via knappen OBS Scanning arbetar bara med relativa värden dvs avvikelser från nominellt mått. Är mätprogrammet i Absolut mode påverkar det inte scanningen, beräkning och redovisningen av de inscannade mätvärdena. 2.1 Scanna in - Graf Sidhuvud Visapanel Visa linjer panelen Samplings panelen Maxsampl.tid Omvandla diagram Resultatpanelen Figur 5 Scanna in mått Stop Scroll Som Lista I denna bild registreras mätvärden som kommer in medan mätorden är hög. Programmet innehåller en buffert i vilken mätvärdena läggs. Hur många mätningar som ryms beror på antalet mått i mätprogrammet. Hur lång tid en mätorder kan vara hög innan bufferten blir full bestäms också av samplingsfrekvensen. I rutan Max samp. Tid visas hur många minuter som mätningen (mätorder hög) kan pågå innan den interna mätvärdesbufferten blir full. Bufferten töms Mäta rakhet - Scanning 6 (12)

7 I och med att mätorden går hög töms bufferten och föregående mätnings mätvärden raderas. Vill man spara värden kan man göra det via rullgardinsmenyn Arkiv / Kopiera till.txt fil. Samplingsfrekvensen. I rutan Önska väljer man vilken samplingsfrekvens (ant/sek) man vill ha. Nu får man inte alltid som man vill så i rutan Erhållen visas antal mätningar dividerat med tiden mätorden var hög. Ju högre samplingsfrekvens desto större är chansen att man inte får vad man önskade och det beror på att datorn håller på med annat då den borde ta in mätvärden t.ex att rita om bilden, exekvera andra i datorn gående program, Windows jobbar internt mm. Scanning skiljer sig från normal mätning gen om att mätvärden hämtas in då det enligt inställd samplingsfrekvens är dags. Vid vanlig mätning tas mätvärden in så fort som möjligt. Har man t.ex satt samplingsfrekvensen till 2 får man två mätvärden per sekund. Vid vanlig mätning hinner mätprogrammet med mätningar per/sek allt beroende på mätprogram, ansluten utrustning, övriga program som körs, och vad Windows håller på med för övrigt Är det så att utrustningen som tar in givarvärden arbetar med en lägre frekvens än samplingsfrekvensen kommer det att visa sig i diagrammet genom att man får ett antal mätvärden med samma värde. T.ex har man anslutet en Metem 9002 som givarbox hämtar mätprogrammet in mätvärden från den max 12 ggr/sek och det beror på att överföringen mellan mätprogrammet och Metem 9002 sker seriellt med en hastighet av 9600 bit/sek. Tidsangivelsen i diagrammet är antal sekunder sedan mätningen startades. Menyraden Arkiv Skrivut skriver ut bilden som den visas på bildskärmen Förhandsgranska och Skrivarinställningar "Kopiera till.txt fil." kopierar alla mätvärdena till vald fil. "Hämta från.txt fil" hämtar in sedan tidigare sparade inscannade mätvärden. Visa Som lista visa mätvärdena i en tabell. Sidhuvud. Här kan man välja om man vill att rutan med Namn och Mått, skall visas eller ej. Visa om Visa panelen skall vara synlig. Visa linjer om Visa linje panelen vari man kan välja vilka linjer som skall ritas i diagrammet, kan väljas eller ej Samplingsfrekvens om Samplings panelen med val och visning av samplingsfrekvens skall visas eller ej. Omvandla diagrammet om Resultat panelen för att göra minstakvadratlinjen till X-axel skall visas. Resultat om resultatrutan (max, min, medel och standardavvikelsen S) skall visas. Anpassa Färger och fonter. Visa panelen Måttnamn Här väljer man om måttets namn skall visas eller ej Alla mått Om Alla mått ej är markerad visas bara en rad tab flikar oberoende av hur många mått mätprogrammet innehåller. Om alla måttens tab flikar skall visa så tas så många tab rader i anspråk som behövs. Visa linjer panelen Här väljer man vilka linjer som skall visas i diagrammet. Mäta rakhet - Scanning 7 (12)

8 Minsta kvadrat Om Minsta kvadrat är vald beräknas en linje med hjälp av minsta kvadratmetoden, utifrån alla mätvärden. Linjen ritas med rött. Man kan via rutan Omvandla diagram rita om diagrammet med minstakvadratlinjen som X-axel. Se Omvandla diagrammet nedan. Samplingsfrekvens ant/sek Önskad Här anger man genom pilknapparna vilken samplingsfrekvens man vill ha. Programmet hämtar in mätvärdena på de önskade tidpunkterna. Här skiljer sig Scanning ifrån den normala mätningen då mätvärden avläses så fort som mätprogrammet hinner med. Erhållen Erhållen samplingsfrekvens = antalet registrerade mätningar dividerat med tiden som mätningen pågick. Om det blir en skillnad mellan önskad och erhållen samplingsfrekvens beror det på att systemet helt enkelt inte hinner med att hämta in mätvärden i den utsträckning som önskades. Får man ett antal mätvärden med samma värde efter varandra, tyder det på att den använda utrustningen inte kan leverera mätvärden i samma takt som mätprogrammet hämtar in värden. Om det är så, kommer samma värde att hämtas in flera gånger efter varandra. Max samp. Tid Mätprogrammet har en buffert av en bestämd storlek i vilken mätvärdena sparas. Denna buffert räcker till för att spara mätvärden under en tid = buffertstorleken / ( samplingsfrekvensen * antal mått i mätprogrammet). Omvandla diagrammet Om man markera OK, kommer mätvärdena att räknas om så att linjen som framräknas med hjälp av minstakvadratanpassning blir X-axel. Antag att man vill mäta en parallellitet och att mätutrustningen rör sig rakt men inte riktigt parallellt med mätobjektet. Mätvärdena kommer då att innehålla, förutom detaljens fluktuationer, också ett systematiskt fel på grund av att givaren inte rör sig parallellt med detaljen. Om man då först beräknar mätutrustningens bidrag till mätresultatet och sedan vrider in koordinatsystemet så att X-axeln blir lika med den beräknade linjen, kommer diagrammet att visa mätobjektets (detaljens) verkliga mätvärden. Ur det kan man sedan beräkna dess parallellitet. Parallelliteten är då Max Min som det redovisas i Resultat rutan. Man kan få diagrammet och resultaten att återgå till de ursprungliga mätvärdena genom att markera OK i Åter till original diagrammet. Resultat Här redovisas det största (Max) och det minsta (Min) uppmätta värdena. Medel är det vanliga medelvärde dvs summa mätvärden dividerat med antal mätvärden och Sigma är standardavvikelsen. Alla resultat är baserade på diagrammet som visas. Om man har omvandlat diagrammet så är resultatet beräknat på de omvandlade mätvärdena. Knappen Stop scroll Man kan genom att klicka på Stop scroll stänga av uppdateringen. När man sedan vill ha igång den automatiska uppdateringen igen är det bara att klicka på knappen som nu har bytt text till Start scroll. Knappen Som lista Klickar man på den visas de inscannade värdena i tabellform se figur 6 nedan. Diagrammets PopUP Mäta rakhet - Scanning 8 (12)

9 Om man klickar med vänster musknapp på en mätvärdesmarkering, visas en popupruta som innehåller mätvärdets löpnummer, och mätvärdet. 2.2 Scanna in - Lista Listan får man upp genom att klicka på knappen Som lista i scanningens grafiska bild, se figur 6. Sidhuvud Visa panelen Stopp scroll Välja mått för kopiering eller utskrift Figur 6. De inscannade värden på tabellform. I denna bild visas de inscannade mätvärdena i tabellform. Mätvärden sparas från och med att mätorden sätts hög fram till mätorden går låg eller att den interna databufferten blir full. För information om interna databufferten, samplingsfrekvensen mm se dokumentationen för bilden Scanna in - Graf. OBS I och med att mätorden går hög rensas databufferten, dvs föregående scannings mätvärden försvinner. Vill man spara mätvärdena får man göra det som en textfil via Arkiv / Spara som.txt fil. Nr är löpnummer. Mäta rakhet - Scanning 9 (12)

10 Menyraden Arkiv Skrivut skriver ut de i Välj mätvärden för kopiering eller utskrift utvalda mätvärdena. Förhandsgranska och Skrivarinställningar Kopiera till fil kopierar de i Välj mätvärden för kopiering eller utskrift utvalda mätvärdena till vald fil. "Hämta från.txt fil" hämtar in sedan tidigare sparade inscannade mätvärden. Visa Sidhuvud. Här kan man välja om man vill att rutan med Namn och Visa panelen, skall visas eller ej Copy/Utskrifts val. Här väljer man om rutan Välj mätvärden för kopiering eller utskrift skall visas eller ej. Visningsalternativ om rutan Visa panelen i sidhuvudet skall vara synlig eller ej. Anpassa Färger och fonter. Visa panelen Måttnamn och Tid Här väljer man om respektive värden skall visas eller ej. Toleranser, Varningsgränser Om ruta är förklickad kommer värden som ligger utanför tolerans/varningsgräns att markeras med en speciell bakgrundsfärg, oftast något åt der röda/gula hållet. Knappen Stop scroll Man kan genom att klicka på Stop scroll stänga av uppdateringen. När man sedan vill ha igång den automatiska uppdateringen igen är det bara att klicka på knappen som nu har bytt text till Start scroll. PopUp meny ändra ta bort mätvärden Högerklickar man i första kolumnen (Nr kolumnen) kommer en popup meny fram som har följande val Ändra. Efter att man klickat på ändra kan man ändra mätvärdena i den rad som är markerad. Ta bort. Man kan ta bort en hel mätning (hela raden) med hjälp av Ta bort. Spara. Sparar gjord ändring. Resultatet räknas om. Åter tar bort popup menyn. Hjälp visar denna text. Markera för Kopiering och/eller utskrift Genom att hålla vänster musknapp nedtryckt samtidigt som man drar den upp/eller nedåt i första kolumnen, kan man markera ett antal mätvärden. Första respektive sista mätvärdets nummer visas i rutan Välj mätvärden. Mäta rakhet - Scanning 10 (12)

11 Välj mätvärden för kopiering eller utskrift Man kan antingen genom att använda musen i Mätvärdesrutan eller direkt i F.o.m och T.o.m rutorna ange vilka mätvärden man är intresserad av. Mäta rakhet - Scanning 11 (12)

12 Apendix A. Exempel på.txt fil Namn:TestProg1_I ; 1 ; 2 ; 3 ; 4 ; 5 ; ;Mått 1 ;Mått 2 ;Mått 3 ;Mått 4 ;Mått5 ; Antal mått ; n=53 ; n=53 ; n=53 ; n=53 ; n=53 ; ; ; ; ; ; ; 2 ; ; ; ; ; ; 3 ; ; ; ; ; ; 4 ; ; ; ; ; ; 5 ; ; ; ; ; ; 6 ; ; ; ; ; ; 7 ; ; ; ; ; ; 8 ; ; ; ; ; ; 9 ; ; ; ; ; ; 10 ; ; ; ; ; ; 11 ; ; ; ; ; ; 12 ; ; ; ; ; ; 13 ; ; ; ; ; ; 14 ; ; ; ; ; ; 15 ; ; ; ; ; ; 16 ; ; ; ; ; ; 17 ; ; ; ; ; ; 18 ; ; ; ; ; ; 19 ; ; ; ; ; ; 20 ; ; ; ; ; ; 21 ; ; ; ; ; ; 22 ; ; ; ; ; ; 23 ; ; ; ; ; ; 24 ; ; ; ; ; ; 25 ; ; ; ; ; ; 26 ; ; ; ; ; ; 27 ; ; ; ; ; ; 28 ; ; ; ; ; ; 29 ; ; ; ; ; ; 30 ; ; ; ; ; ; 31 ; ; ; ; ; ; 32 ; ; ; ; ; ; 33 ; ; ; ; ; ; 34 ; ; ; ; ; ; Mäta rakhet - Scanning 12 (12)
