1 T-LOGG System för insamling, bearbetning, visning och lagring av tjockleksdata 1 (14)

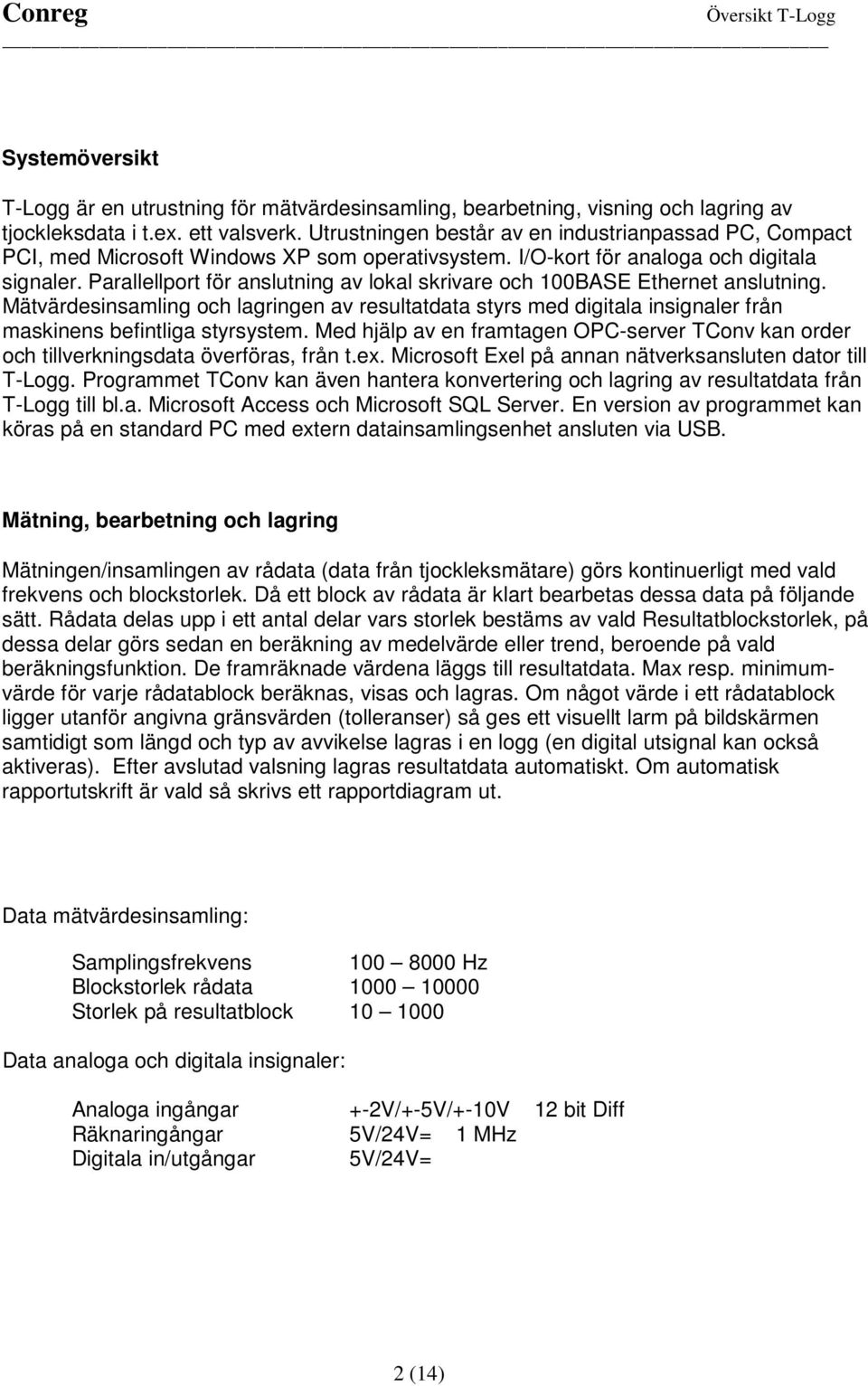

2 Systemöversikt T-Logg är en utrustning för mätvärdesinsamling, bearbetning, visning och lagring av tjockleksdata i t.ex. ett valsverk. Utrustningen består av en industrianpassad PC, Compact PCI, med Microsoft Windows XP som operativsystem. I/O-kort för analoga och digitala signaler. Parallellport för anslutning av lokal skrivare och 100BASE Ethernet anslutning. Mätvärdesinsamling och lagringen av resultatdata styrs med digitala insignaler från maskinens befintliga styrsystem. Med hjälp av en framtagen OPC-server TConv kan order och tillverkningsdata överföras, från t.ex. Microsoft Exel på annan nätverksansluten dator till T-Logg. Programmet TConv kan även hantera konvertering och lagring av resultatdata från T-Logg till bl.a. Microsoft Access och Microsoft SQL Server. En version av programmet kan köras på en standard PC med extern datainsamlingsenhet ansluten via USB. Mätning, bearbetning och lagring Mätningen/insamlingen av rådata (data från tjockleksmätare) görs kontinuerligt med vald frekvens och blockstorlek. Då ett block av rådata är klart bearbetas dessa data på följande sätt. Rådata delas upp i ett antal delar vars storlek bestäms av vald Resultatblockstorlek, på dessa delar görs sedan en beräkning av medelvärde eller trend, beroende på vald beräkningsfunktion. De framräknade värdena läggs till resultatdata. Max resp. minimumvärde för varje rådatablock beräknas, visas och lagras. Om något värde i ett rådatablock ligger utanför angivna gränsvärden (tolleranser) så ges ett visuellt larm på bildskärmen samtidigt som längd och typ av avvikelse lagras i en logg (en digital utsignal kan också aktiveras). Efter avslutad valsning lagras resultatdata automatiskt. Om automatisk rapportutskrift är vald så skrivs ett rapportdiagram ut. Data mätvärdesinsamling: Samplingsfrekvens Hz Blockstorlek rådata Storlek på resultatblock Data analoga och digitala insignaler: Analoga ingångar +-2V/+-5V/+-10V 12 bit Diff Räknaringångar 5V/24V= 1 MHz Digitala in/utgångar 5V/24V= 2 (14)

3 Huvudbild Övre resp. undre gränsvärde Indikering överskridna gränsvärden Börvärde (nominell tjocklek) Max o minimum kurvor Hastighet 3 (14)

4 Huvudbild med samtidig visning av rådata och resultatdata Block med rådata kan lagras på fil för analys av t.ex. orundhet i valsar. Obehandlade rådata 4 (14)

5 Användning av trend alt. medelvärdes-beräkning för generering av resultatkurva Sampling av rådata: 2000Hz Blockstorlek: 4000 Ber. funktion: trend Res. blockstorlek: 400 Ber. funktion: medelvärde Ber. funktion: medelvärde Res. blockstorlek: 400 Res. blockstorlek: (14)

6 Börvärde (nominell tjocklek) och gränsvärden (tolleranser) Inställning av börvärde (nominell tjocklek) och gränsvärden (max o min tolleranser). Ändring kan också göras från annan dator via nätverk (alt. genom inläsning från streckkod). 6 (14)

7 Orderdata Inmatning av order och tillveknings-data. Inställningar kan hämtas från t.ex. en SQL-server eller genom inläsning från streckkod 7 (14)

8 Visning av resultat Efter avslutad valsning visas hela körningen. Lagring av resultat och utskrift av rapport görs automatiskt efter avslutad valsning (kan väljas i formulär för inställningar). Möjlighet att justera resultatet genom att ta bort ett antal meter från början och/alt. slutet finns. Logg över överskridna gränsvärden lagras på fil eller till SQL-server Utskrift och förhandsgranskning av rapport. Från huvudmenyn kan rapport med inverterad längdaxel skrivas ut. 8 (14)

9 Rapport för utskrift 9 (14)

10 Rapport med inverterad längdaxel (samma data som på föregående bild) 10 (14)

11 Inställningar Inställning av programparametrar 11 (14)

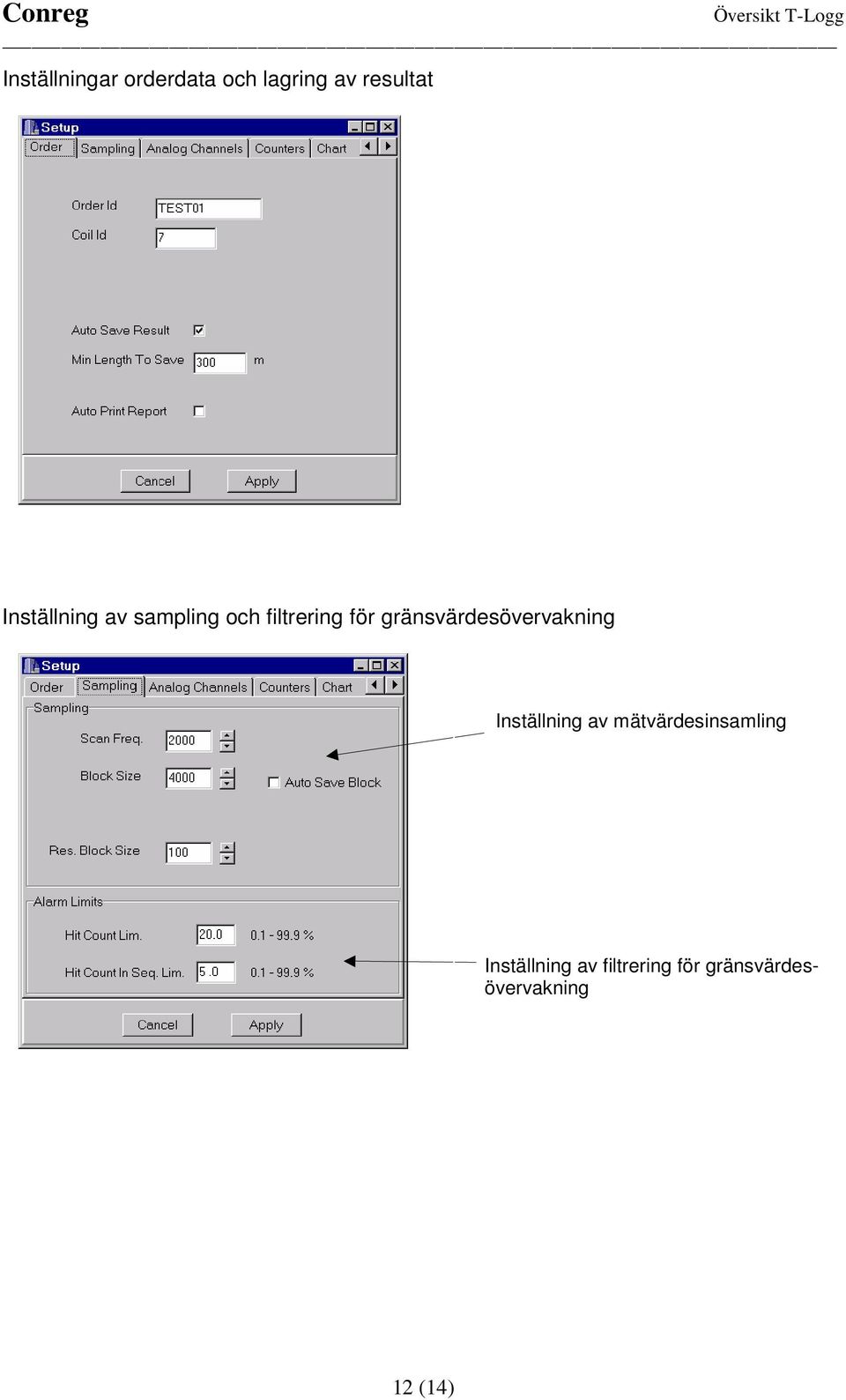

12 Inställningar orderdata och lagring av resultat Inställning av sampling och filtrering för gränsvärdesövervakning Inställning av mätvärdesinsamling Inställning av filtrering för gränsvärdesövervakning 12 (14)

13 Inställning/skalning av analoga kanaler Inställning/skalning av längdräknare 13 (14)

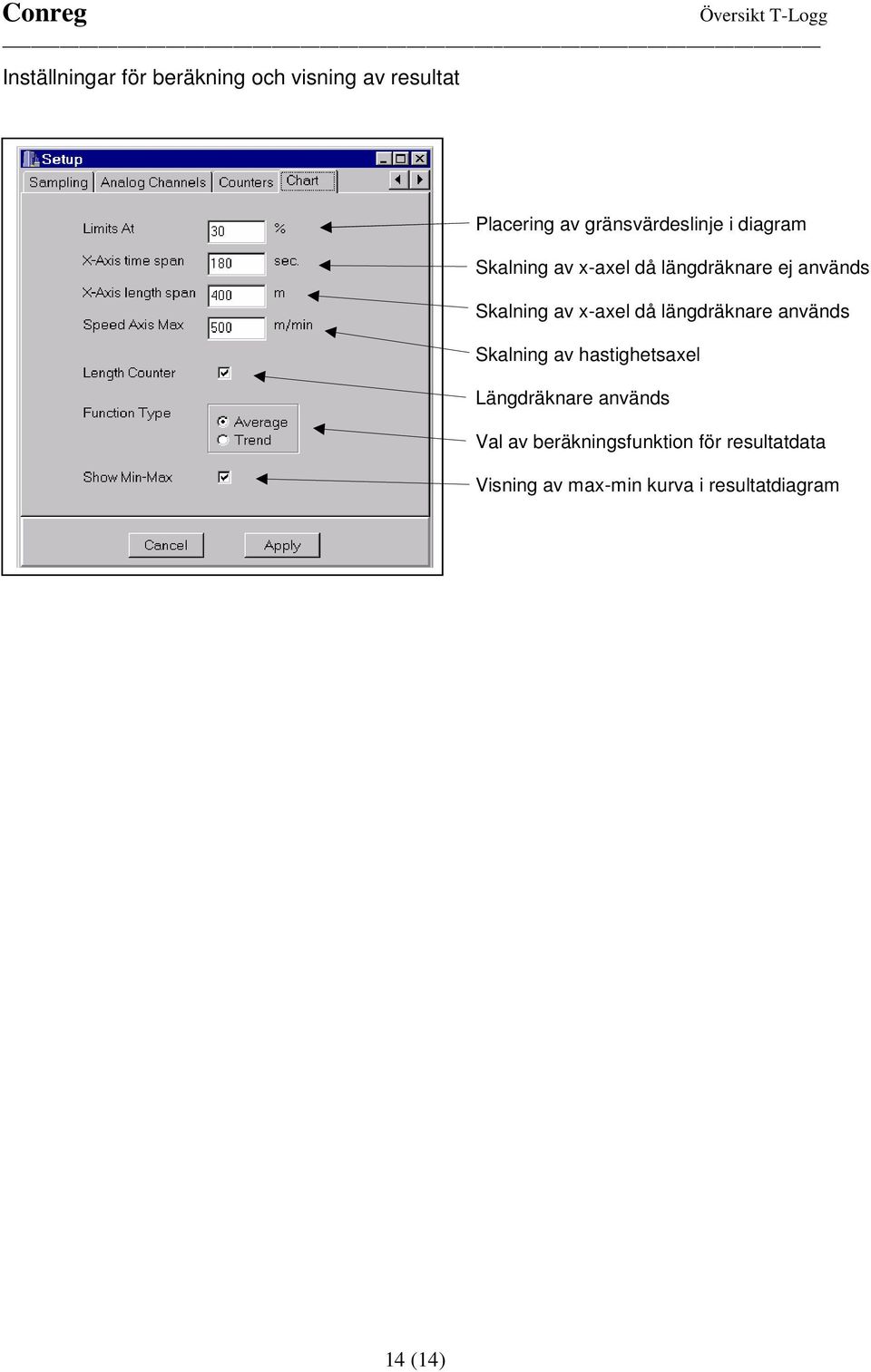

14 Inställningar för beräkning och visning av resultat Placering av gränsvärdeslinje i diagram Skalning av x-axel då längdräknare ej används Skalning av x-axel då längdräknare används Skalning av hastighetsaxel Längdräknare används Val av beräkningsfunktion för resultatdata Visning av max-min kurva i resultatdiagram 14 (14)
