1 Välkommen Mustek Systems, Inc.

2 Informationen i detta dokument kan ändras utan föregående meddelande. Företag, namn och information som används i exempel är fingerade om inte något annat framgår. Ingen del av detta dokument får reproduceras eller överföras i någon form eller på något sätt, elektroniskt eller mekaniskt, för något som helst ändamål, utan skriftligt tillstånd från Mustek Systems, Inc. Mustek kan ha patent eller patentansökningar, varumärken, upphovsrätter eller andra rättigheter till immateriell egendom som rör innehållet i detta dokument. Erhållandet av detta dokument ger dig inte licens till dessa patent, varumärken, upphovsrätter eller annan immateriell egendom förutom det som uttryckligen tillhandahållits i något skriftligt licensavtal från Mustek Mustek Systems, Inc. Alla rättigheter förbehållna.

3 Innehåll Hur du får hjälp...1 Uppackning av scannern...2 Installation av drivrutiner...2 Att använda scannerknapparna på kontrollpanelen...3 Inställningar för scannerns maskinvaruknappar...3 Standardinställningar för scannern (ej ändringsbara)...4 Scanna...5 Kopiera...5 Fax...6 E-post...7 BearPaw-panelen...7 Inställningar för BearPaw-panelen...8 Standardinställningar för BearPaw-panelen (ej ändringsbara)...8 Scanna...9 Kopiera...9 Fax...10 E-post...11 OCR...11 Personligt utseende...12 Standardinställningar för personligt utseende (ej ändringsbara)...14 Övriga inställningar...15 Att använda dialogrutan TWAIN...16 iii

4 Hur du får hjälp Hjälp om tillvägagångssätt Hjälp är den primära informationskällan om BearPaw scanner. Följande illustration visar dig var du kan hitta Hjälp Det finns olika sätt att erhålla information om felsökning och hantering. 1. Klicka på Start i aktivitetsfältet i Windows och leta sedan upp din scannermodell under Program. Klicka på Hjälpsystem eller 2. Välj Scanner Hjälp under ikonen Direktscanna i aktivitetsfältet i Windows eller 3. Klicka på knappen Hjälp som finns i BearPawpanelen eller 4. Klicka på knappen Länka och sedan på Hjälpsystem. Hjälp finns även på

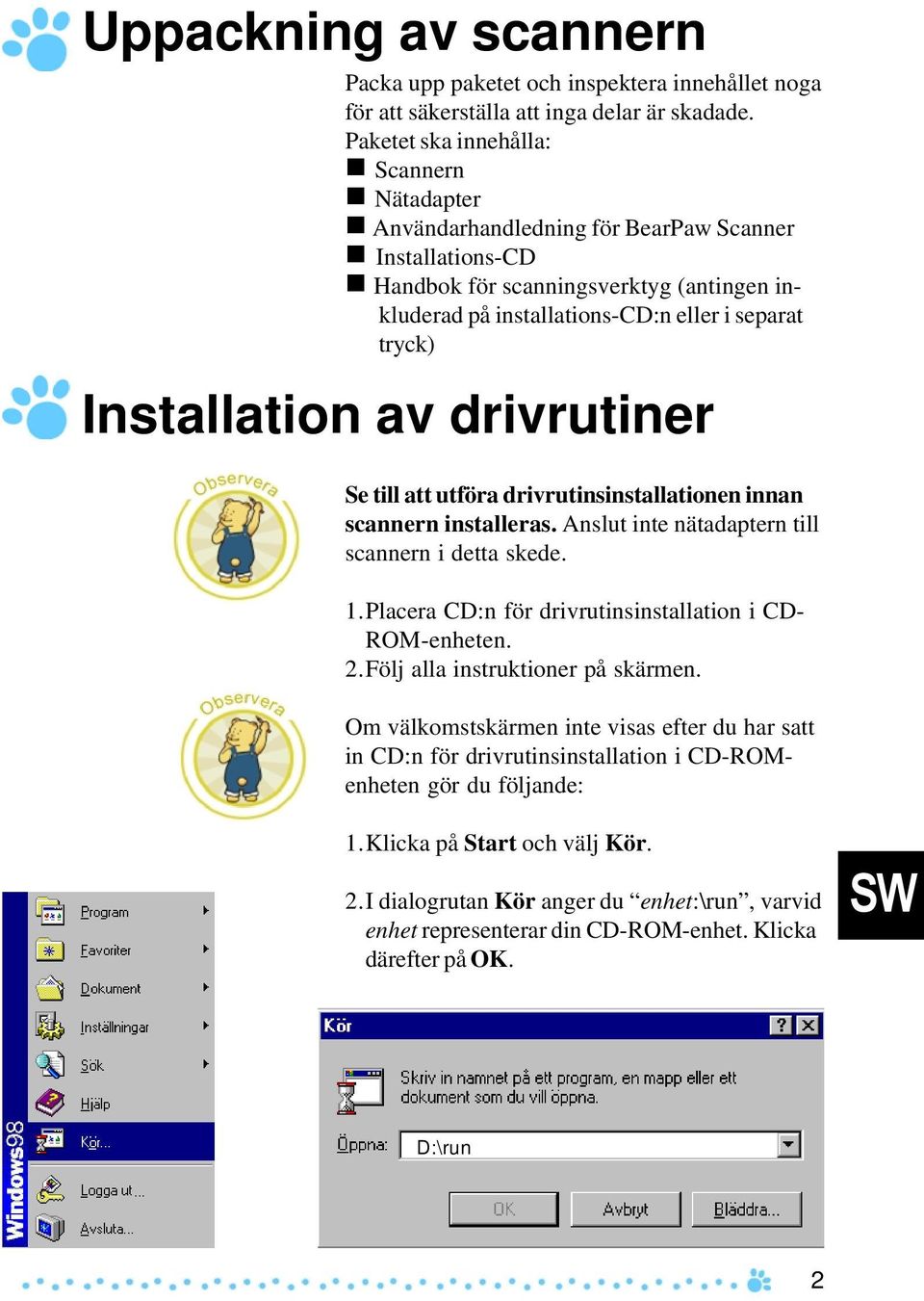

5 Uppackning av scannern Packa upp paketet och inspektera innehållet noga för att säkerställa att inga delar är skadade. Paketet ska innehålla:! Scannern! Nätadapter! Användarhandledning för BearPaw Scanner! Installations-CD! Handbok för scanningsverktyg (antingen inkluderad på installations-cd:n eller i separat tryck) Installation av drivrutiner Se till att utföra drivrutinsinstallationen innan scannern installeras. Anslut inte nätadaptern till scannern i detta skede. 1.Placera CD:n för drivrutinsinstallation i CD- ROM-enheten. 2.Följ alla instruktioner på skärmen. Om välkomstskärmen inte visas efter du har satt in CD:n för drivrutinsinstallation i CD-ROMenheten gör du följande: 1.Klicka på Start och välj Kör. 2.I dialogrutan Kör anger du enhet:\run, varvid enhet representerar din CD-ROM-enhet. Klicka därefter på OK. D:\run 2

6 Att använda scannerknapparna på kontrollpanelen Se till att Direktscanna är aktiverat (visas) i aktivitetsfältet i Windows för att scannerknapparna ska kunna fungera. Om Direktscanna är inaktiverat och användaren vill aktivera det, utför följande: Direktscanna Inställningar för scannerns maskinvaruknappar 1. Klicka på knappen Start i aktivitetsfältet i Windows. 2. Klicka på Program och välj din Scannermodell. 3. Klicka på Direktscanna. När du högerklickar på ikonen Direktscanna som finns i aktivitetsfältet i Windows så visas följande meny: Klicka på Scannerinställningar och följande visas och du kan göra ändringar i inställningarna för scannerns kontrollpanelknappar. 3

7 Knapp för ljud På/Av Du kan stänga av och sätta på ljudet för BearPawpanelen genom att klicka på denna knapp. Standardinställningar för scannern (ej ändringsbara) SCANNA Scanningsstorlek Auto-beskära Filformat BMP E-POST Scanningsstorlek Auto-beskära Scanningsupplösning 200 dpi (färg/grått) 300 dpi (streckat) Komprimeringsformat JPEG KOPIERA Scanningsstorlek Scanningsupplösning Auto-beskära 300 dpi 4

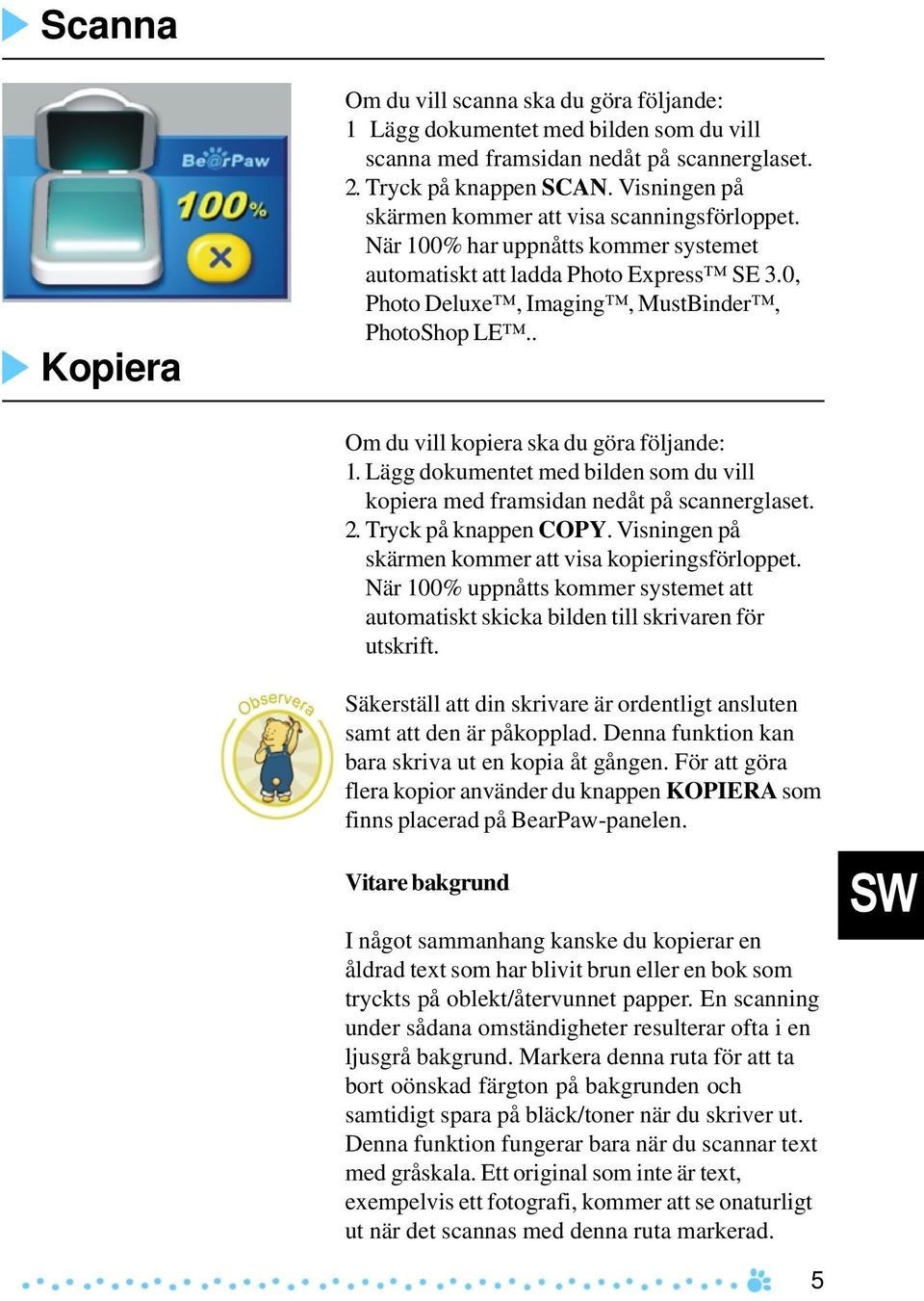

8 Scanna Kopiera Om du vill scanna ska du göra följande: 1 Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Tryck på knappen SCAN. Visningen på skärmen kommer att visa scanningsförloppet. När 100% har uppnåtts kommer systemet automatiskt att ladda Photo Express SE 3.0, Photo Deluxe, Imaging, MustBinder, PhotoShop LE.. Om du vill kopiera ska du göra följande: 1. Lägg dokumentet med bilden som du vill kopiera med framsidan nedåt på scannerglaset. 2. Tryck på knappen COPY. Visningen på skärmen kommer att visa kopieringsförloppet. När 100% uppnåtts kommer systemet att automatiskt skicka bilden till skrivaren för utskrift. Säkerställ att din skrivare är ordentligt ansluten samt att den är påkopplad. Denna funktion kan bara skriva ut en kopia åt gången. För att göra flera kopior använder du knappen KOPIERA som finns placerad på BearPaw-panelen. Vitare bakgrund I något sammanhang kanske du kopierar en åldrad text som har blivit brun eller en bok som tryckts på oblekt/återvunnet papper. En scanning under sådana omständigheter resulterar ofta i en ljusgrå bakgrund. Markera denna ruta för att ta bort oönskad färgton på bakgrunden och samtidigt spara på bläck/toner när du skriver ut. Denna funktion fungerar bara när du scannar text med gråskala. Ett original som inte är text, exempelvis ett fotografi, kommer att se onaturligt ut när det scannas med denna ruta markerad. 5

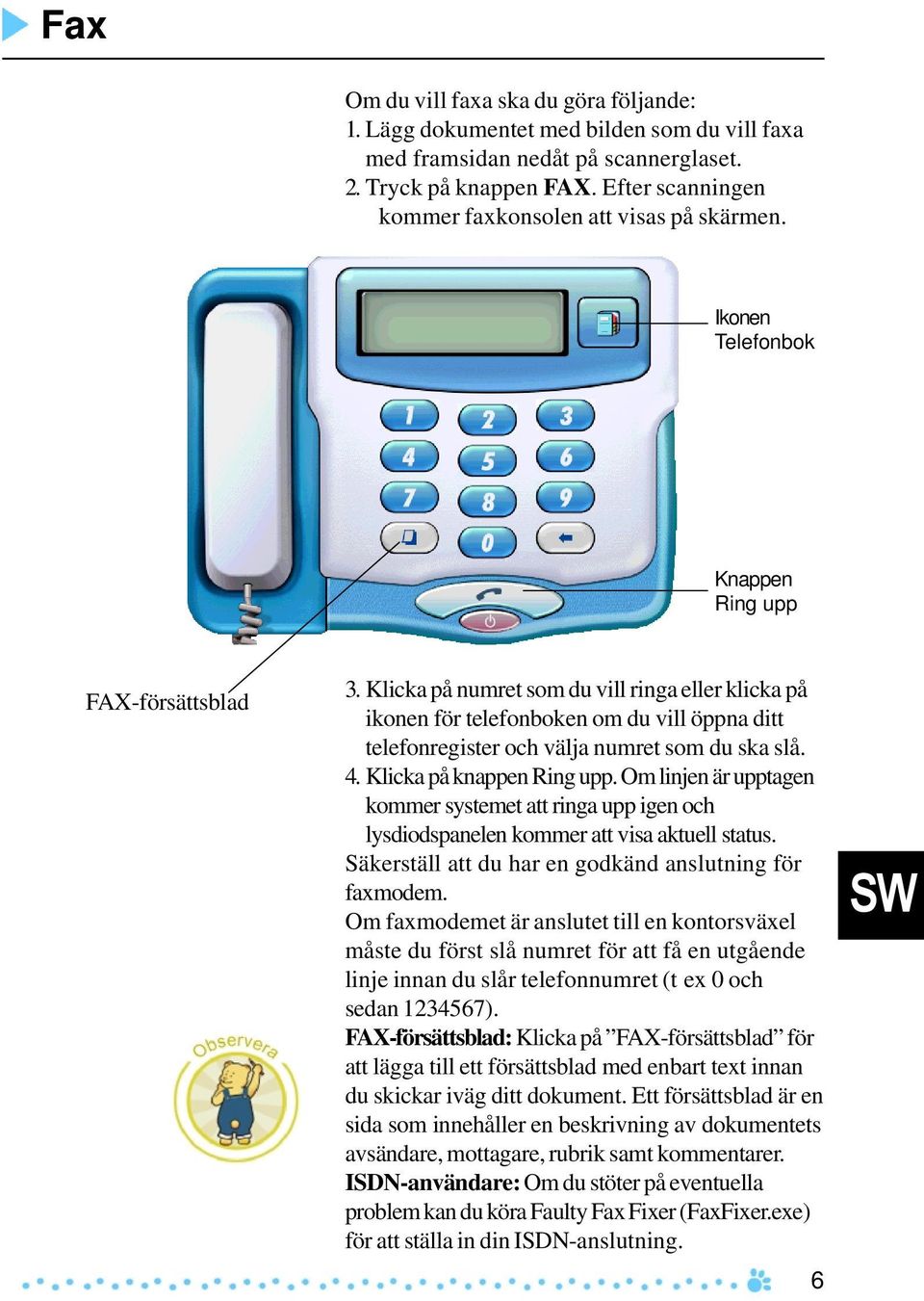

9 Fax Om du vill faxa ska du göra följande: 1. Lägg dokumentet med bilden som du vill faxa med framsidan nedåt på scannerglaset. 2. Tryck på knappen FAX. Efter scanningen kommer faxkonsolen att visas på skärmen. Ikonen Telefonbok Knappen Ring upp FAX-försättsblad 3. Klicka på numret som du vill ringa eller klicka på ikonen för telefonboken om du vill öppna ditt telefonregister och välja numret som du ska slå. 4. Klicka på knappen Ring upp. Om linjen är upptagen kommer systemet att ringa upp igen och lysdiodspanelen kommer att visa aktuell status. Säkerställ att du har en godkänd anslutning för faxmodem. Om faxmodemet är anslutet till en kontorsväxel måste du först slå numret för att få en utgående linje innan du slår telefonnumret (t ex 0 och sedan ). FAX-försättsblad: Klicka på FAX-försättsblad för att lägga till ett försättsblad med enbart text innan du skickar iväg ditt dokument. Ett försättsblad är en sida som innehåller en beskrivning av dokumentets avsändare, mottagare, rubrik samt kommentarer. ISDN-användare: Om du stöter på eventuella problem kan du köra Faulty Fax Fixer (FaxFixer.exe) för att ställa in din ISDN-anslutning. 6

10 E-post Om du vill skicka e-post ska du göra följande: 1. Lägg dokumentet med bilden som du vill skicka som e-post med framsidan nedåt på scannerglaset. 2.Tryck på knappen . Visningen på skärmen kommer att visa förloppet för e-post. När 100% har uppnåtts kommer systemet automatiskt att ladda programmet för e-post som du använder som standard och den scannade bilden kommer att bifogas i filformatet JPEG. BearPaw-panelen Status- och förloppsfält Webblänk Inställningar Hjälp Stopp/Avbryt Personligt utseende Länk Kopiera Fax Scanna E-post OCR För att använda BearPaw-panelen trycker du på knappen PANEL så visas BearPaw-panelen på skärmen. Om du trycker på någon scannerknapp när BearPaw-panelen är öppen kommer BearPaw-panelen att döljas och scannerknappens funktion fungerar som vanligt. 7

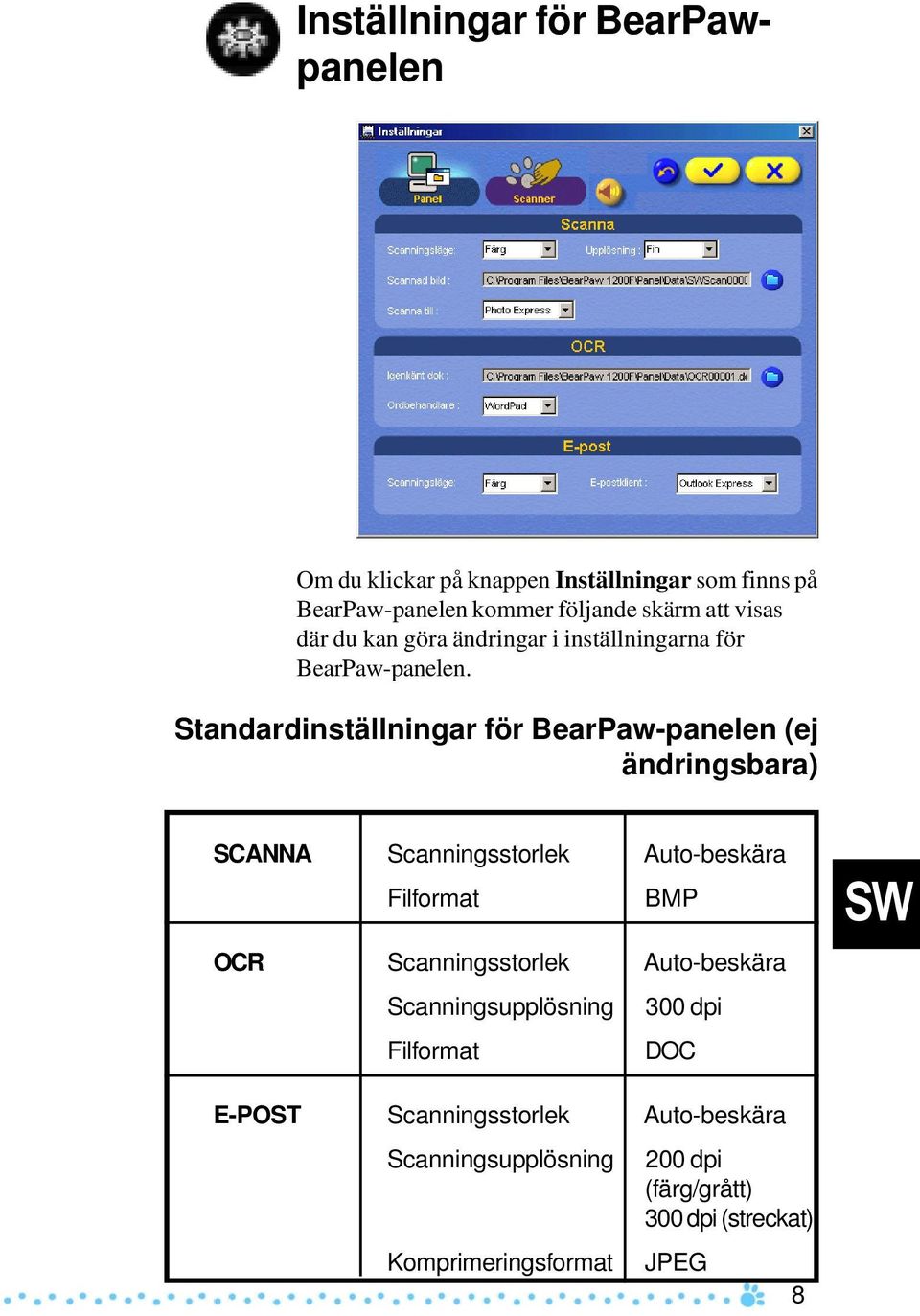

11 Inställningar för BearPawpanelen Om du klickar på knappen Inställningar som finns på BearPaw-panelen kommer följande skärm att visas där du kan göra ändringar i inställningarna för BearPaw-panelen. Standardinställningar för BearPaw-panelen (ej ändringsbara) SCANNA Scanningsstorlek Auto-beskära Filformat BMP OCR Scanningsstorlek Auto-beskära Scanningsupplösning 300 dpi Filformat DOC E-POST Scanningsstorlek Auto-beskära Scanningsupplösning 200 dpi (färg/grått) 300 dpi (streckat) Komprimeringsformat JPEG 8

12 Scanna Om du vill scanna ska du göra följande: 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2. Klicka på knappen Scanna. Scanningsförloppet visas i status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda Photo Express SE 3.0, Photo Deluxe, Imaging, MustBinder, PhotoShop LE. Kopiera Om du vill kopiera ska du göra följande: 1. Lägg dokumentet med bilden som du vill kopiera med framsidan nedåt på scannerglaset. 2. Klicka på knappen Kopiera så visas följande på skärmen. Klicka på skärmen och använd knappen plus (+) och minus ( ) för att ändra värdet ELLER Klicka på denna knapp om du vill få upp skärmen Kopiera panelinställningar Knappen Kopiera 3. Gör de ändringar som behövs under Läge, Skalning och Antal kopior (utskrift). 4. Klicka på knappen Kopiera så visas kopieringsförloppet i Status- och förloppsfältet. När det är klart kommer systemet att automatiskt skicka bilden till skrivaren för utskrift. 9

13 Fax Om du vill faxa ska du göra följande: 1. Lägg dokumentet med bilden som du vill faxa med framsidan nedåt på scannerglaset. 2. Klicka på knappen Faxa. Efter scanningen kommer faxkonsolen att visas på skärmen. Ikonen Telefonbok Knappen Ring upp FAX-försättsblad 3. Klicka på numret som du vill ringa eller klicka på ikonen för telefonboken om du vill öppna ditt telefonregister och välja numret som du ska slå. 4. Klicka på knappen Ring upp. Om linjen är upptagen kommer systemet att ringa upp igen och lysdiodspanelen kommer att visa aktuell status. Säkerställ att du har en godkänd anslutning för faxmodem. Om faxmodemet är anslutet till en kontorsväxel måste du först slå numret för att få en utgående linje innan du slår telefonnumret (t ex 0 och sedan ). FAX-försättsblad: Klicka på FAX-försättsblad för att lägga till ett försättsblad med enbart text innan du skickar iväg ditt dokument. Ett försättsblad är en sida som innehåller en beskrivning av dokumentets avsändare, mottagare, rubrik samt kommentarer. ISDN-användare: Om du stöter på eventuella problem kan du köra Faulty Fax Fixer (FaxFixer.exe) för att ställa in din ISDN-anslutning. 10

14 E-post Om du vill skicka e-post ska du göra följande: 1. Lägg dokumentet med bilden som du vill skicka som e-post med framsidan nedåt på scannerglaset. 2. Klicka på knappen E-post. E-post-förloppet visas i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda det program för e- post som du använder som standard och den scannade bilden kommer att bifogas i filformatet JPEG. För att ställa in det program för e-post som du använder som standard hänvisas till Inställningar för BearPaw-panelen. OCR Om du vill utföra en OCR (optisk teckenigenkänning) ska du göra följande: 1.Lägg dokumentet med bilderna/tecknen som du vill ha avsökta med framsidan nedåt på scannerglaset. 2.Klicka på knappen OCR så visas OCR-förloppet i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att ladda det ordbehandlingsprogram som du använder som standard och det scannade dokumentet kommer att visas på skärmen i filformatet DOC. Det ordbehandlingsprogram som du använder som standard beror på vilket tillämpningsprogram som har installerats i din dator. 11

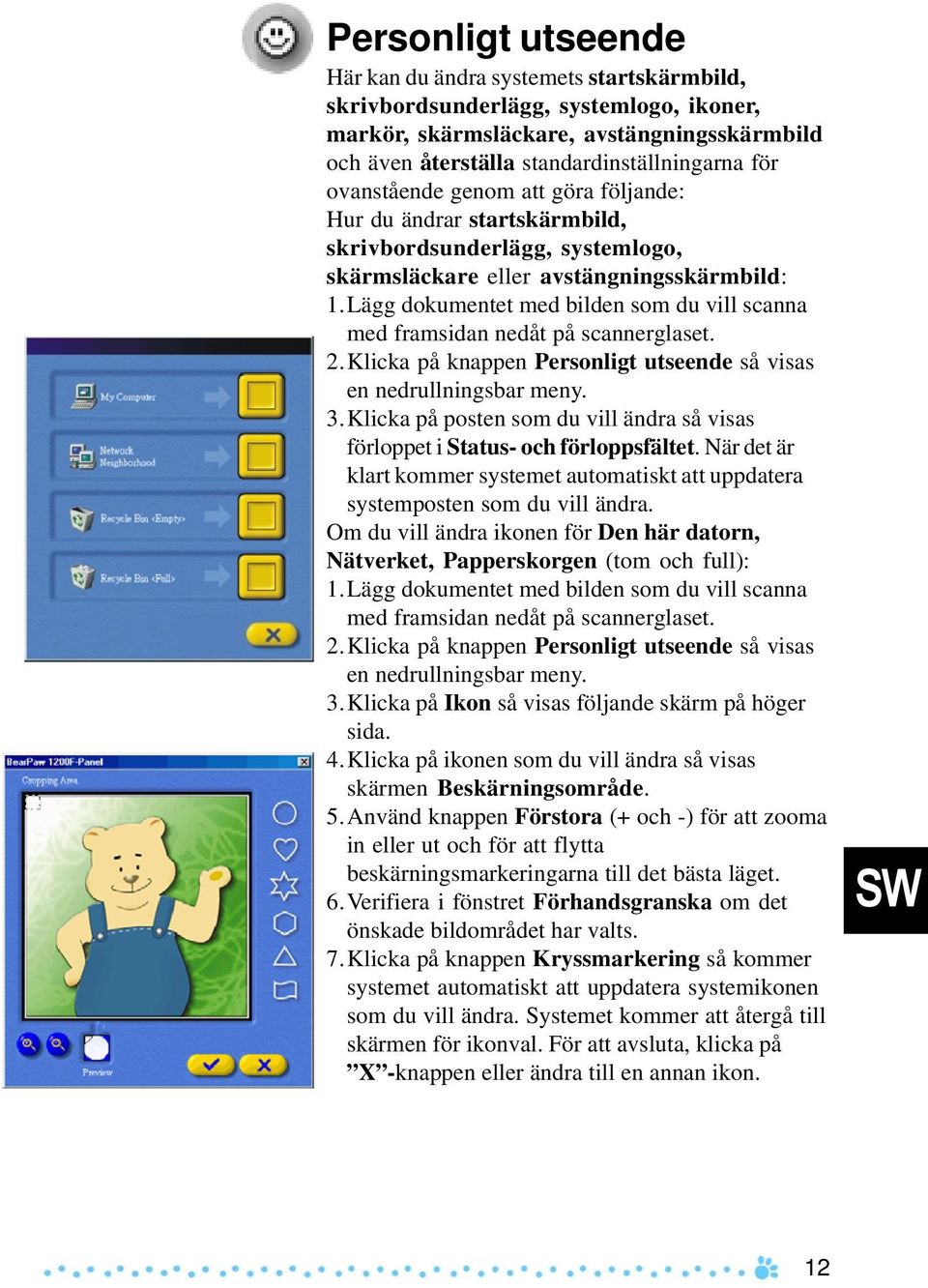

15 Personligt utseende Här kan du ändra systemets startskärmbild, skrivbordsunderlägg, systemlogo, ikoner, markör, skärmsläckare, avstängningsskärmbild och även återställa standardinställningarna för ovanstående genom att göra följande: Hur du ändrar startskärmbild, skrivbordsunderlägg, systemlogo, skärmsläckare eller avstängningsskärmbild: 1.Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2.Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3.Klicka på posten som du vill ändra så visas förloppet i Status- och förloppsfältet. När det är klart kommer systemet automatiskt att uppdatera systemposten som du vill ändra. Om du vill ändra ikonen för Den här datorn, Nätverket, Papperskorgen (tom och full): 1.Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2.Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3.Klicka på Ikon så visas följande skärm på höger sida. 4.Klicka på ikonen som du vill ändra så visas skärmen Beskärningsområde. 5.Använd knappen Förstora (+ och -) för att zooma in eller ut och för att flytta beskärningsmarkeringarna till det bästa läget. 6.Verifiera i fönstret Förhandsgranska om det önskade bildområdet har valts. 7.Klicka på knappen Kryssmarkering så kommer systemet automatiskt att uppdatera systemikonen som du vill ändra. Systemet kommer att återgå till skärmen för ikonval. För att avsluta, klicka på X -knappen eller ändra till en annan ikon. 12

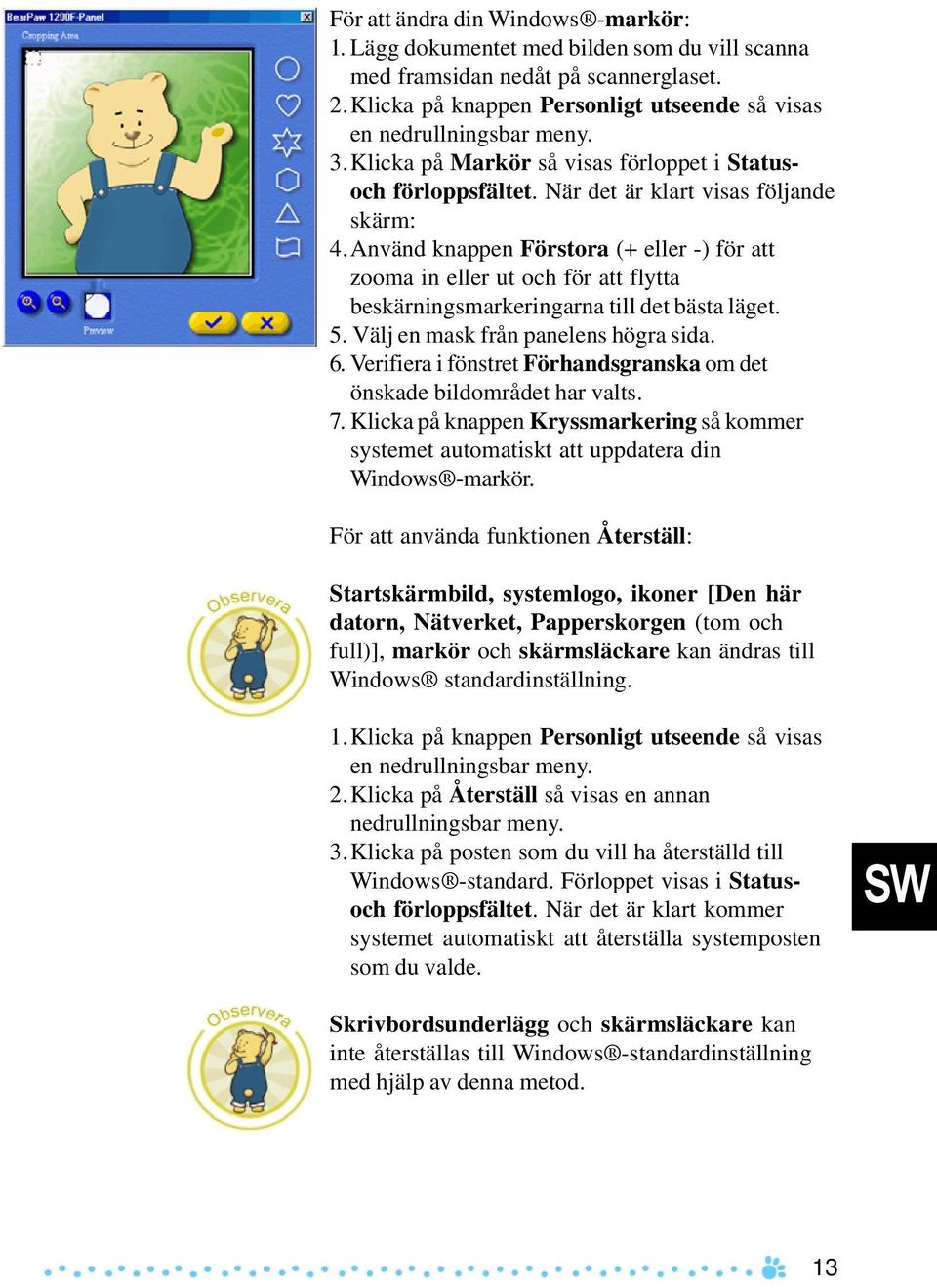

16 För att ändra din Windows -markör: 1. Lägg dokumentet med bilden som du vill scanna med framsidan nedåt på scannerglaset. 2.Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 3.Klicka på Markör så visas förloppet i Statusoch förloppsfältet. När det är klart visas följande skärm: 4.Använd knappen Förstora (+ eller -) för att zooma in eller ut och för att flytta beskärningsmarkeringarna till det bästa läget. 5. Välj en mask från panelens högra sida. 6. Verifiera i fönstret Förhandsgranska om det önskade bildområdet har valts. 7. Klicka på knappen Kryssmarkering så kommer systemet automatiskt att uppdatera din Windows -markör. För att använda funktionen Återställ: Startskärmbild, systemlogo, ikoner [Den här datorn, Nätverket, Papperskorgen (tom och full)], markör och skärmsläckare kan ändras till Windows standardinställning. 1.Klicka på knappen Personligt utseende så visas en nedrullningsbar meny. 2.Klicka på Återställ så visas en annan nedrullningsbar meny. 3.Klicka på posten som du vill ha återställd till Windows -standard. Förloppet visas i Statusoch förloppsfältet. När det är klart kommer systemet automatiskt att återställa systemposten som du valde. Skrivbordsunderlägg och skärmsläckare kan inte återställas till Windows -standardinställning med hjälp av denna metod. 13

17 Standardinställningar för personligt utseende (ej ändringsbara) Startskärmbild 72 dpi 320 x 400 Skrivbordsunderlägg 72 dpi skärmstorlek Systemlogo 72 dpi 180 x 105 Ikon 150 dpi 32 x 32 Markör 150 dpi 32 x 32 Skärmsläckare 72 dpi ursprunglig storlek Avstängningsskärmbild 72 dpi 320 x 400 Alla bilder scannas i färgläge. Länk För att använda ytterligare program med din scanner ska du klicka på knappen Länk så visas följande poster: 1.BearPaw VIP-område koppla upp dig direkt till vår hemsida för de senaste förbättringarna för en angenäm BearPaw-upplevelse. 2.Medföljande programvara ytterligare program som följer med din scanner för att förbättra din bildredigeringsskicklighet. 3.Ersättning av panel ersätt din befintliga BearPaw-panel med en ny. 4.Hjälpsystem innehåller ovärderlig hjälp så att du får en bättre förståelse för din scanners olika egenskaper och funktioner. 5.Spel dessa interaktiva spel låter dig använda dina egna scannade bilder för att skapa personligt anpassade bilder vilket gör scanningen rolig och festlig. 14

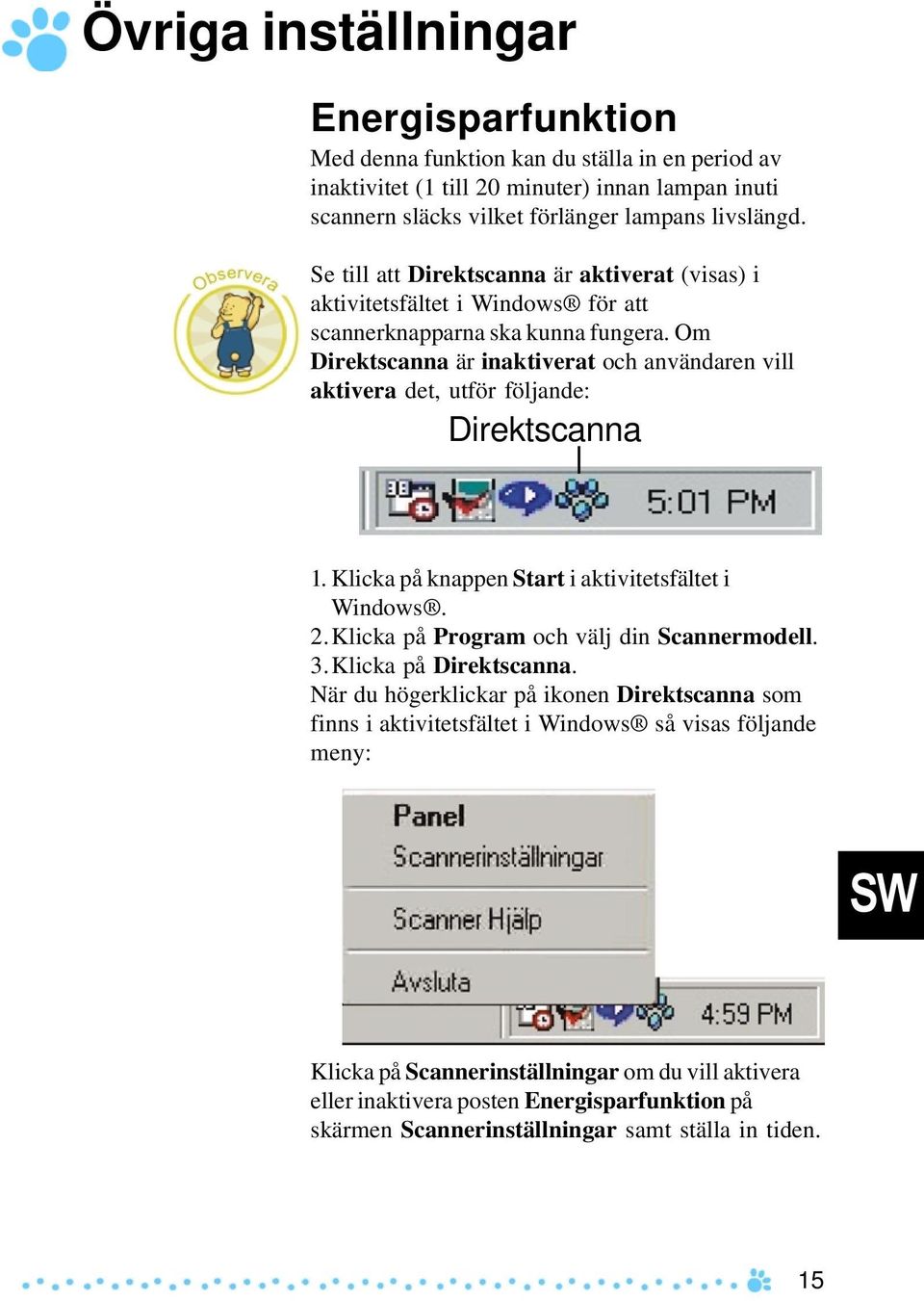

18 Övriga inställningar Energisparfunktion Med denna funktion kan du ställa in en period av inaktivitet (1 till 20 minuter) innan lampan inuti scannern släcks vilket förlänger lampans livslängd. Se till att Direktscanna är aktiverat (visas) i aktivitetsfältet i Windows för att scannerknapparna ska kunna fungera. Om Direktscanna är inaktiverat och användaren vill aktivera det, utför följande: Direktscanna 1. Klicka på knappen Start i aktivitetsfältet i Windows. 2.Klicka på Program och välj din Scannermodell. 3.Klicka på Direktscanna. När du högerklickar på ikonen Direktscanna som finns i aktivitetsfältet i Windows så visas följande meny: Klicka på Scannerinställningar om du vill aktivera eller inaktivera posten Energisparfunktion på skärmen Scannerinställningar samt ställa in tiden. 15

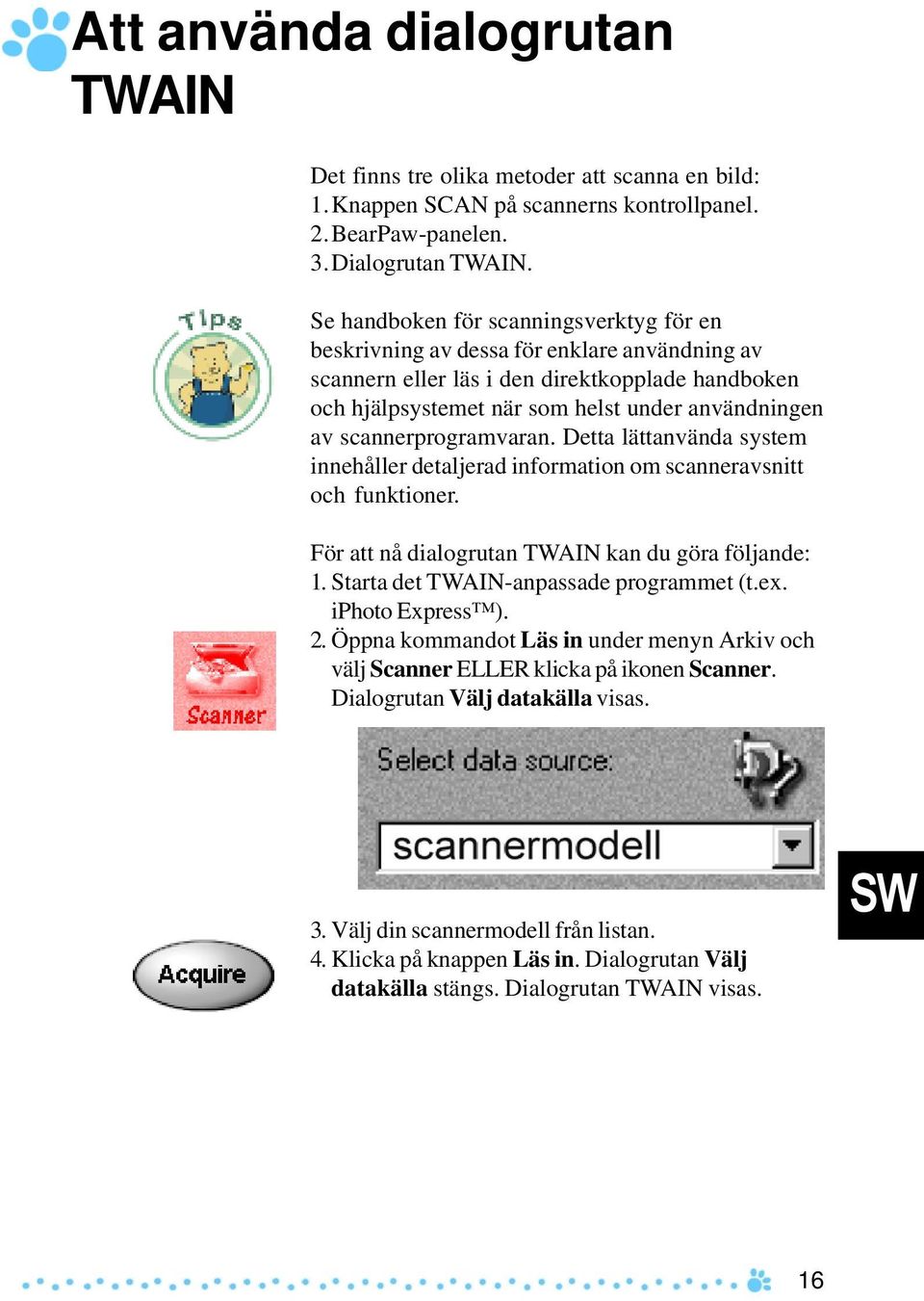

19 Att använda dialogrutan TWAIN Det finns tre olika metoder att scanna en bild: 1.Knappen SCAN på scannerns kontrollpanel. 2.BearPaw-panelen. 3.Dialogrutan TWAIN. Se handboken för scanningsverktyg för en beskrivning av dessa för enklare användning av scannern eller läs i den direktkopplade handboken och hjälpsystemet när som helst under användningen av scannerprogramvaran. Detta lättanvända system innehåller detaljerad information om scanneravsnitt och funktioner. För att nå dialogrutan TWAIN kan du göra följande: 1. Starta det TWAIN-anpassade programmet (t.ex. iphoto Express ). 2. Öppna kommandot Läs in under menyn Arkiv och välj Scanner ELLER klicka på ikonen Scanner. Dialogrutan Välj datakälla visas. 3. Välj din scannermodell från listan. 4. Klicka på knappen Läs in. Dialogrutan Välj datakälla stängs. Dialogrutan TWAIN visas. 16
