PROFIS Anchor. Snabbguide.

Transkript

1 PROFIS Anchor Snabbguide 1

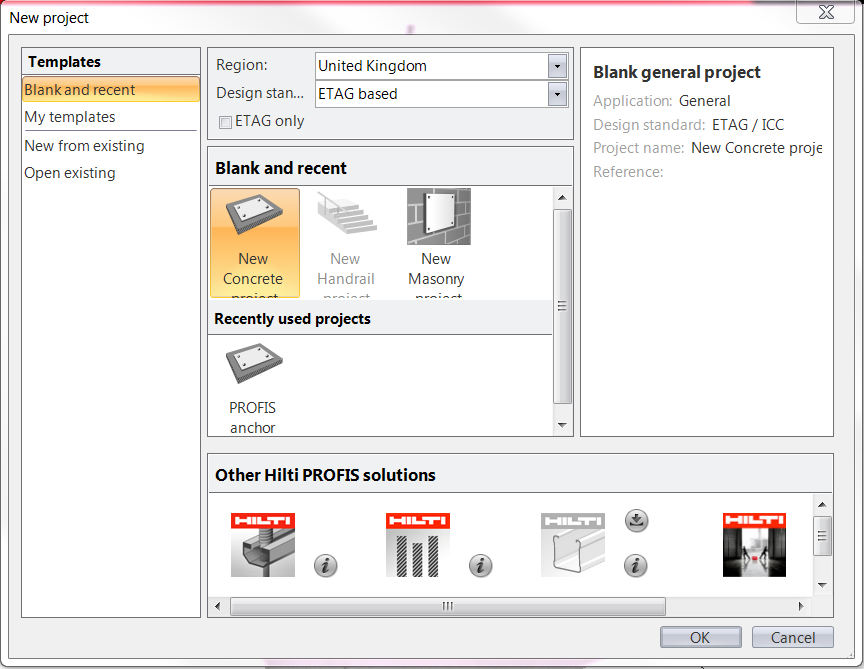

2 När du öppnar PROFIS Anchor visas denna startida. Här väljer du. det land dimensioneringen gäller för. Du kan också välja vilken dimensioneringsmetod du vill använda Om du tidigare har skapat en konstruktion kan du öppna den här. Om du har sparat mallar hittar du dem här. 2

3 Detta är huvudsidan som du utgår ifrån för att skapa din konstruktion. Här kan du skriva in den konstruktionsinformation du har tillgång till för att utföra beräkningen. Det enklaste sättet är att välja en flik i det översta fältet och därefter ange den information som efterfrågas i varje steg. 3

4 Den första fliken heter Base material (grundmaterial). Här ska du ange information om betong, till exempel Compressive strength (tryckhållfasthet), Edge distances (kantavstånd), Depths (håldjup) etc. Informationen anges antingen i pop up-rutan som visas när du klickar på Input geometry (geometriska indata) eller genom att skriva direkt i sifferfälten på huvudskärmen. Lastkapaciteten hos kemiska infästningar beror bl a på grundmaterialets temperatur. Om du vet att infästningen kommer att bli utsatt för en viss fast temperatur under kort eller lång tid, anger du det här. Reinforcement (förstärkning) I denna ruta väljer du det alternativ som stämmer bäst för den aktuella förstärkningen. Alternativen bygger (i detta fall) på ETAG-riktlinjerna för tillgängliga förstärkningar. Installation conditions (installationsvillkor) Här väljer du om hålet ska borras med hammarborr eller diamantborrning, eller med den nya Safeset-tekniken. Du kan också ange om betongen är torr, våt (vattenmättad utan vatten i hålet), vattenfylld eller under vatten. Scan data (data från skanner) Här kan du importera information om eventuell betongförstärkning från en Ferroscan. 4

5 Den andra fliken heter Anchor plate (infästningsplatta) och handlar om grundplattan Först kan du välja om du vill ha en fördefinierad grundplatta eller skapa en egen med knappen Customise geometry (anpassa geometri). Det går också att rotera plattan om det behövs. Du kan definiera plattans tjocklek. Programvarans konstruktionsmetoder utgår från att plattan är styv. Grundplattan antas vara tillräckligt tjock för att dess böjstyvhet ska vara stor i förhållande till infästningens axiella styvhet. Välj stand-off (med distans) om tillämpligt, och ange om den används clamped (med mutter), unclamped (utan mutter) eller grouted (med injektering). Om injekteringsankare används kan du också ange Rotational restraint (rotationshinder) baserat på ETAGkonstruktion, full restraint (full begränsning) = 2, no restraint (ingen begränsning) = 1. Värdet för Compressive strength (tryckhållfasthet) är förinställt på 120 N/mm 2 5

6 Den tredje fliken handlar om Anchor layout (placering av infästningar) Förinställda värden för Anchor layout (expanderplacering (placering av infästningar) ) Förinställda värden för Anchor layout Customise layout (anpassa placering) om inget av de fördefinierade placeringsmönstren motsvarar den aktuella applikationen går det att skapa en egen placering genom att klicka på den här knappen. I pop up-rutan som visas går det att ange hur infästningarna ska placeras. Det går också att rotera infästningarna om det behövs. Vid fyllda hål måste mellanrummet mellan expander och grundplatta elimineras (dvs. fyllas med injekteringsmassa genom att använda Hilti Dynamic Set alternativt svetsa fast infästningar i grundplattan). SOFA Du dirigeras automatiskt till SOFA om du väljer alternativet Filled holes SOFA (fyllda hål SOFA). SOFA-dimensionering kan användas vid statisk eller kvasistatisk belastning. ETAG Vid statisk eller kvasistatisk belastning påverkas inte konstruktionens motståndskraft enligt ETAG. Dynamiska metoder är endast aktiverade vid fyllda hål. I seismiska applikationer ökas motståndskraften vid skjuvbelastning genom att fylla hålen. Asymmetric position (asymmetrisk placering) genom att aktivera denna knapp går det att välja asymmetriska avstånd mellan infästning och kanten på plattan. 6

7 Den fjärde fliken handlar om eventuella profiler på grundplattan. Här kan du få en överblick och se hur den ska placeras samt hur infästningarna placeras runt profilen. Som standard placeras profilen vid grundplattans centrala tyngdpunkt i linje med axeln. Du kan ändra profilens placering och vinkel på grundplattan genom att ändra mått i avsnittet Eccentricity (excentricitet). Det går att välja profil från ett antal standardformer För varje standardform finns en tillhörande uppsättning med standardmått. Klicka på ikonen för att öppna tabellerna. Det går också att ange egna mått för profilen om så behövs. 7

8 På den femte fliken anger du belastningsvärden Statiska konstruktioner förutsätter att belastningsvärdena tar hänsyn till effekten av statisk och kvasistatisk belastning. Design loads (dimensionerande värde) Ange dimensionerande värden. Characteristic load (karakteristiskt värde) Ange värden för Dead load (egentyngd) och Live load (rörlig last). De partialkoefficienter som används vid beräkningarna definieras i projektalternativen (ikonen överst på sidan : 1,35 för permanenta laster och 1,5 för rörliga laster). Dessa koefficienter kan variera mellan olika länder. Seismic design (Seismisk konstruktion) enligt de senaste europeiska seismiska riktlinjerna EOTA TR045 för infästningar som ska överföra seismiska rörelser. Utmattningsbelastning uppkommer ofta under en byggnads livstid och är i allmänhet förväntad. Belastning kan anges på två olika sätt. Dels genom att klicka på knappen Input loads (ange belastning) så att en belastningstabell visas. Dels direkt i belastningsvärdena på konstruktionsskärmen. Välj Fire (brand) om dina infästningar behöver brandmotstånd. Du kan välja längd för brandmotståndet och om branden kan angripa från en eller flera sidor. 8

9 På den sjätte fliken gör du själva konstruktionsberäkningen. Efter att ha angett all nödvändig konstruktionsinformation, klickar du på knappen Calculate all anchors. Därefter visas alla resultat i en tabell. Filtrera resultaten för att visa infästningar som passar ihop med grundplattans tjocklek. I rutan Results kan du välja hur du vill att resultaten ska visas. Om du endast vill visa infästningar som fungerar, markerar du kryssrutan Show valid anchors only. Om du vill visa de minsta infästningarna som fungerar i konstruktionen, markerar du motsvarande kryssruta. Det går också att välja mer detaljerad information om användning och geometri för infästningarna. Filtrera resultaten för att visa infästningar som passar till grundplattans håldiameter. 9

10 Den sjunde fliken handlar om olika konstruktionslösningar baserat på den information som du angett i programmet. Knappen Calculate thickness (beräkna tjocklek) kan användas för att beräkna minsta tjocklek för grundplattan som uppfyller konstruktionskraven för en viss applikation. Programmet utgår från att plattan är styv och beräknar tjocklek utifrån detta antagande med hjälp av en FEA (finit elementanalys). Klicka på Calculate (beräkna) för att fastställa om plattan är tillräckligt tjock. Klicka på Adopt thickness (godkänn tjocklek) om du vill använda denna tjocklek i plattans parametrar. Använd knappen Find solution (hitta lösning) om en infästning eller infästningsgrupp utnyttjas över 100 %. När du klickar på denna knapp optimerar programmet geometrin för applikationen för att minska utnyttjandegraden till 100 %. Det är dock inte helt säkert att knappen Find solution alltid kan hitta en fungerande lösning. I så fall visas varningsmeddelandet No solution found (ingen lösning hittades). Använd knappen Optimise geometry (optimera geometri) om en infästning eller infästningsgrupp inte används till 100 %. När du klickar på denna knapp optimerar programmet geometrin för applikationen. Detta för att maximera användningen av infästningen eller infästningsgruppen. Geometry adjustment (Justera geometrin) Denna del består av fem knappar som korrigerar värden och dimensioner om något av randvillkoren inte uppfylls. Det går alltid att avbryta åtgärden genom att klicka på Undo (Ångra). Maila konstruktionsrapporten till den e-postadress som anges i projektalternativen (ikonen i det översta fältet). Skapa en rapport för utskrift eller djupare genomgång av detaljerade resultat. Ladda ned Hiltis CAD/BIMbibliotek Kopiera/ klistra tekniska data i information och ritningar. Länk till Hiltis tekniska bibliotek 10

11 På den åttonde fliken väljer du visningsvy I rutan Panes (fönster) kan du välja vad du vill visa på skärmen. Du kan välja att markera och avmarkera olika alternativ. Med kontrollerna kan du rotera konstruktionsritningen och visa den på ett sätt som passar dig. Med zoomknapparna kan du zooma in och ut från modellen för mer eller mindre information. I Model designations (modellbeteckningar) kan du välja vilka mått som ska visas i konstruktionsmodellen. Du kan välja avstånd mellan infästningar eller mått för grundplattan etc. 11

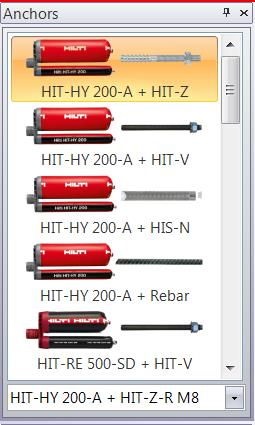

12 En översikt med alla infästningar visas till vänster på skärmen. Den markerade infästningen är den som programmet använder under tiden vi går igenom de olika konstruktionsstegen. Detta kan förändras beroende på vilken konstruktionsinformation som anges när vi går igenom de olika konstruktionsstegen. I Anchor filter (filtreringsfönster) kan du välja typ av infästning. Om du behöver rostfritt stål och infästning med invändig gänga markerar du de motsvarande kryssrutorna. Om du inte har några preferenser vad gäller typ av infästning markerar du inte några rutor. Om du har gjort en beräkning och markerat vissa filter kan du behöva göra om beräkningen på nytt för att hitta passande infästningar. 12

13 Resultatfönstret visas till höger på skärmen under konstruktionsprocessen. Där kan du, under tiden du anger olika indata, se om den markerade infästningen från expanderfönstret på vänster sida har den kapacitet som krävs för applikationen. Om alla randvillkor uppfylls visas gröna bockar. Om inte, visas ett rött kryss och ett meddelande visas i meddelandefönstret. Vi kan också se varför infästningen inte är lämpad för applikationen, om det beror på spänning, skjuvbelastning eller kombinerad belastning. Om det är problem med den valda infästningen visas ett meddelande i meddelandefönstret. (Nere till höger på skärmen). 13

14 Detta är det slutliga resultatet. Efter att beräkningen har gjorts visas en tabell med alla Hiltis infästningar, såvida du inte har markerat kryssrutan Valid anchors only (endast godkända infästningar) Om du har markerat alla detaljerade användningsrutor i resultatfönstret kan du se mer detaljerade resultat så som visas nedan. Infästningar som är markerade med grönt går bra att använda. Infästningar med röd resultatsiffra är inte lämpliga. De infästningar som inte har några användningsvärden ifyllda har på något sätt inte uppfyllt kraven. Överst i varje kolumn går det att filtrera resultaten för att underlätta urvalet. Alternativt kan du välja en infästning som inte uppfyller kraven och förändra konstruktionen så att infästningen blir godkänd. 14

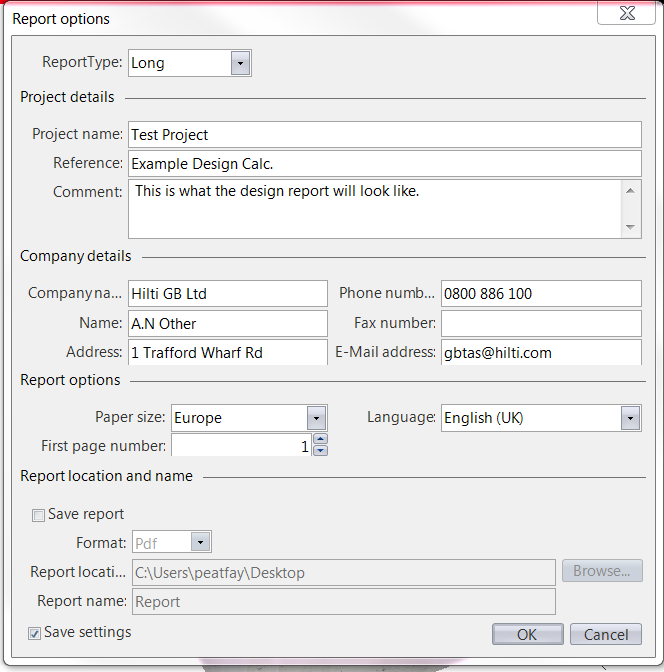

15 Alternativ för rapport Här kan du skapa en konstruktionsrapport för den valda infästningen. För att göra det klickar du på knappen Design report (konstruktionsrapport) under fliken Solution (lösning). I pop up-fönstret som visas kan du lägga till ytterligare information som du vill skall vara synlig i konstruktionsrapporten. Exempel kan vara projektnamn, företagsinformation eller kommentarer som du vill skall kopplas till konstruktionen. Rapporten kan sparas som en PDF eller skrivas ut i pappersformat. Du kan också använda konstruktionsrapporten för att gå vidare och analysera varför en viss infästning inte fungerar i den aktuella konstruktionen. 15

16 Konstruktionsrapport Så här ser en konstruktionsrapport ut. Överst visas den information som du angav i pop up-fönstret på föregående sida. I nästa avsnitt visas de eventuella kommentarer som du angett. Avsnitt 1: Här visas de konstruktionsdata som använts i beräkningen. Här visas en ritning av den konstruktion som angavs i PROFIS konstruktionsfönster. 16

17 Överst visas den information som du tidigare angivet. Avsnitt 2: Nästa avsnitt visar lastfall och motsvarande belastning på infästningarna för varje enskild infästning. Avsnitt 3: Här visas detaljerad information gällande kontroll av konstruktionens dragbelastning som gjorts för att kunna göra beräkningen. I detta fall används EOTA TR029 eftersom den aktuella expandern är en kemisk infästning. Vart och ett av konstruktionsbevisen listas tillsammans med relevanta faktorer som vi skulle använda vid en manuell beräkning. 17

18 Överst visas den information som du tidigare angivet. Avsnitt 4: Här visas detaljerad information gällande kontroll av konstruktionens skjuvbelastning som gjorts för att kunna göra beräkningen. I detta fall används EOTA TR029 eftersom den aktuella expandern är en kemisk infästning. Vart och ett av konstruktionsbevisen listas tillsammans med relevanta faktorer som vi skulle använda vid en manuell beräkning. Avsnitt 5: Här visas detaljerad information gällande kontroll av kombinerad belastning. Avsnitt 6: Här visas förskjutning av den mest belastade expandern. Alla relevanta faktorer som tas i beaktande här visas i kommentarerna nedan. 18

19 Överst visas den information som du tidigare angivet. Avsnitt 7: Här visas de antaganden och beaktanden som använts för att göra beräkningen. Här framgår det om infästningen möter de krav som ställts eller ej. 19

20 Överst visas den information som du tidigare angivet. Avsnitt 8: Här visas monteringshänvisningar för infästningarna, djup och diameter för borrhål, vridmoment etc. I avsnitt 8.1 ges rekommendationer för lämplig monteringsutrustning samt information om grundplattans mått. Här visas infästningskoordinaterna på grundplattan. 20

21 Överst visas den information som du tidigare angivet. Avsnitt 9: Här visas information gällande ditt ansvar som konstruktör för att säkerställa att du använder dig av den senaste versionen av programvaran samt att de data som du anger för konstruktionen är korrekta. 21
