CAEBBK30 Genomstansning. Användarmanual

Storlek: px

Starta visningen från sidan:

Download "CAEBBK30 Genomstansning. Användarmanual"

Agneta Öberg
för 8 år sedan
Visningar:

1 Användarmanual Eurocode Software AB 1

2 Innehåll 1 INLEDNING TEKNISK BESKRIVNING INSTRUKTIONER KOMMA IGÅNG MED CAEBBK INDATA BETONG & ARMERING LASTER & GEOMETRI Innerpelare Hörnpelare Kantpelare RESULTAT ANALYS RESULTAT BERÄKNING HJÄLP SNABBKOMMANDON

..6 2.2.2.1. Innerpelare...6 2.2.2.2. Hörnpelare...7 2.2.2.3. Kantpelare.

3 CAEBBK30 Genomstansning 1 Inledning 1.1 Teknisk Beskrivning CAEBBK30 är ett beräkningsprogram för analys av genomstansning av pelare i armerad betong. Programmet utför beräkningar enligt Betonghandboken (BH) KAP 6.5:34 samt BBK KAP 6.5.4, beroende på vilket alternativ som är mest gynnsamt. Med en enkel hantering av indata erhålls sedermera en mängd beräknad data för vidare analys av ansatt system. 3

armerad betong. Programmet utför beräkningar enligt Betonghandboken (BH) KAP 6.5:

4 2 Instruktioner Användbara steg för att genomföra beräkningar i CAEBBK Komma igång med CAEBBK30 Under Arkiv/Information finns möjlighet för inmatning av information gällande projektet, så som Projekt, Position samt Beskrivning. Under Arkiv finns även verktyg likt, Spara, Öppna samt Skriva ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet. Figur 1 - Komma igång med CAEBBK30 4

gällande projektet, så som Projekt, Position samt Beskrivning.

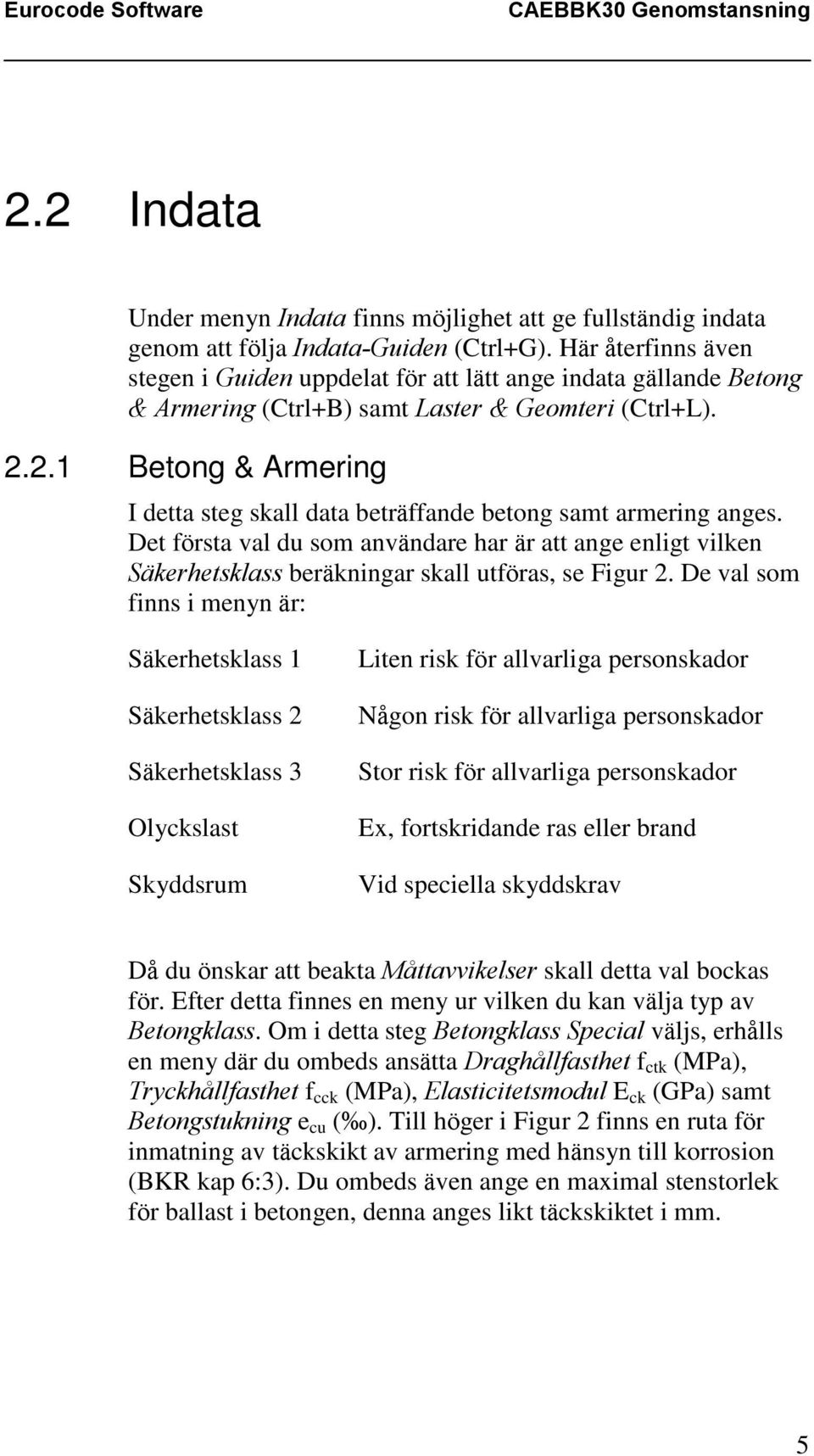

5 2.2 Indata Under menyn Indata finns möjlighet att ge fullständig indata genom att följa Indata-Guiden (Ctrl+G). Här återfinns även stegen i Guiden uppdelat för att lätt ange indata gällande Betong & Armering (Ctrl+B) samt Laster & Geomteri (Ctrl+L) Betong & Armering I detta steg skall data beträffande betong samt armering anges. Det första val du som användare har är att ange enligt vilken Säkerhetsklass beräkningar skall utföras, se Figur 2. De val som finns i menyn är: Säkerhetsklass 1 Säkerhetsklass 2 Säkerhetsklass 3 Olyckslast Skyddsrum Liten risk för allvarliga personskador Någon risk för allvarliga personskador Stor risk för allvarliga personskador Ex, fortskridande ras eller brand Vid speciella skyddskrav Då du önskar att beakta Måttavvikelser skall detta val bockas för. Efter detta finnes en meny ur vilken du kan välja typ av Betongklass. Om i detta steg Betongklass Special väljs, erhålls en meny där du ombeds ansätta Draghållfasthet f ctk (MPa), Tryckhållfasthet f cck (MPa), Elasticitetsmodul E ck (GPa) samt Betongstukning e cu ( ). Till höger i Figur 2 finns en ruta för inmatning av täckskikt av armering med hänsyn till korrosion (BKR kap 6:3). Du ombeds även ange en maximal stenstorlek för ballast i betongen, denna anges likt täckskiktet i mm. 5

2.1 Betong & Armering I detta steg skall data beträffande betong samt armering anges.

6 Tills sist skall val av Armering göras. Här går det att välja bland olika fördefinierade armeringsjärn samt ansätta en diameter, Ö, i mm. Klicka på Nästa för att komma vidare i guiden. Figur 2 - Betong & Armering Laster & Geometri I detta steg skall du som användare ange mått på din konstruktion samt definiera de laster som verkar på den. För att underlätta inmatning bör val av Placering av pelare vara ditt nästa steg. De valmöjligheter du har är Inner, Hörn samt Kant Innerpelare Det första värdet som efterfrågas är Plattjocklek (mm), se Figur 3. Vid exempelvis håltagning kan Reduktion av kritisk linje beaktas genom inmatning i mm. Vad gäller de laster som påverkar konstruktionen skall en last benämnd Pelar anges i kn. Det är den lasten som skall föras ned via pelaren till plattan. Därefter skall en Utbredd jämnt fördelad last ansättas i kn/m 2. Detta kan vara i form av jordmaterial som befinner sig ovanför plattan. Vidare skall Moment kring y-axeln Mx samt Moment kring x-axeln My ansättas i knm. För armeringen skall en Huvudriktning ansättas, antingen i x- eller y-riktningen. Detta val av riktning resulterar i vilken armering som erhåller störst effektiv höjd. Efter Armering kan du som användare göra ett val. Om du vill att programmet skall göra en analys över en given armeringsmängd skall Analys bockas för och given armering matas in. Armeringsmängden anges som en Delning angiven i 6

För att underlätta inmatning bör val av Placering av pelare vara ditt nästa steg. De valmöjligheter du har är Inner, Hörn samt Kant. 2.2.2.1.

7 mm. För att programmet skall beräkna erforderlig armering skall Analys ej bockas för. Till sist väljs typ av pelare, där valet står mellan Rektangulär samt Cirkulär, samt dimension ansätts i mm. Genom att klicka på Föregående kan du ändra på den indata du gav i tidigare steg. Klicka på Nästa för att komma vidare i Guiden. Figur 3 - Laster & Geometri innerpelare Hörnpelare Då Placering av pelare har ansatts till Hörn erhålls en meny enligt Figur 4. Data skall här anges likt redovisat i tidigare kapitel, dock med vissa undantag. I denna meny erfordras ingen data gällande Utbredd jämnt fördelas Last. Vad beträffar Analys vid beräkning av hörnpelare skall Antal järn anges i x- respektive y-riktningen. Hörnpelarens placering skall ansättas med hänsyn till plattans kant. 7

2.2.2. Hörnpelare Då Placering av pelare har ansatts till Hörn erhålls en meny enligt Figur 4. Data skall här anges likt redovisat i tidigare kapitel, dock med vissa undantag.

8 Här finns alltså två nya rutor för Kantavstånd i x- samt y- riktning. Dessa skall anges i mm. Genom att klicka på Föregående kommer kan du ändra på den indata du gav i tidigare steg. Klicka på Nästa för att komma vidare i Guiden. Figur 4 - Laster & Geometri hörnpelare Kantpelare Denna meny är likt tidigare en modifierad version av den meny som erhålls för Innerpelare. Det första som skiljer denna meny från den du tidigare blivit given för Innerpelare är att ett C-mått skall anges i mm. Denna excentricitetsfaktor beaktas då det ej är korrekt att anta att excentricitetsmomentet för en kantpelare är noll (BBK KAP ). Likt hörnpelare finns ej någon möjlighet att mata in värde för Utbredd jämnt fördelad Last. Vid Analys skall armeringsmängd i överkant ansättas enligt delning samt armering vinkelrätt plattkanten (inspänningsarmering) ansätts till antalet. Vad beträffar placering finns här möjlighet att välja vid vilken kant pelaren skall vara placerad, samt vilket avstånd från denna kant pelaren skall ha, se Figur 5. 8

Det första som skiljer denna meny från den du tidigare blivit given för Innerpelare är att ett C-mått skall anges i mm.

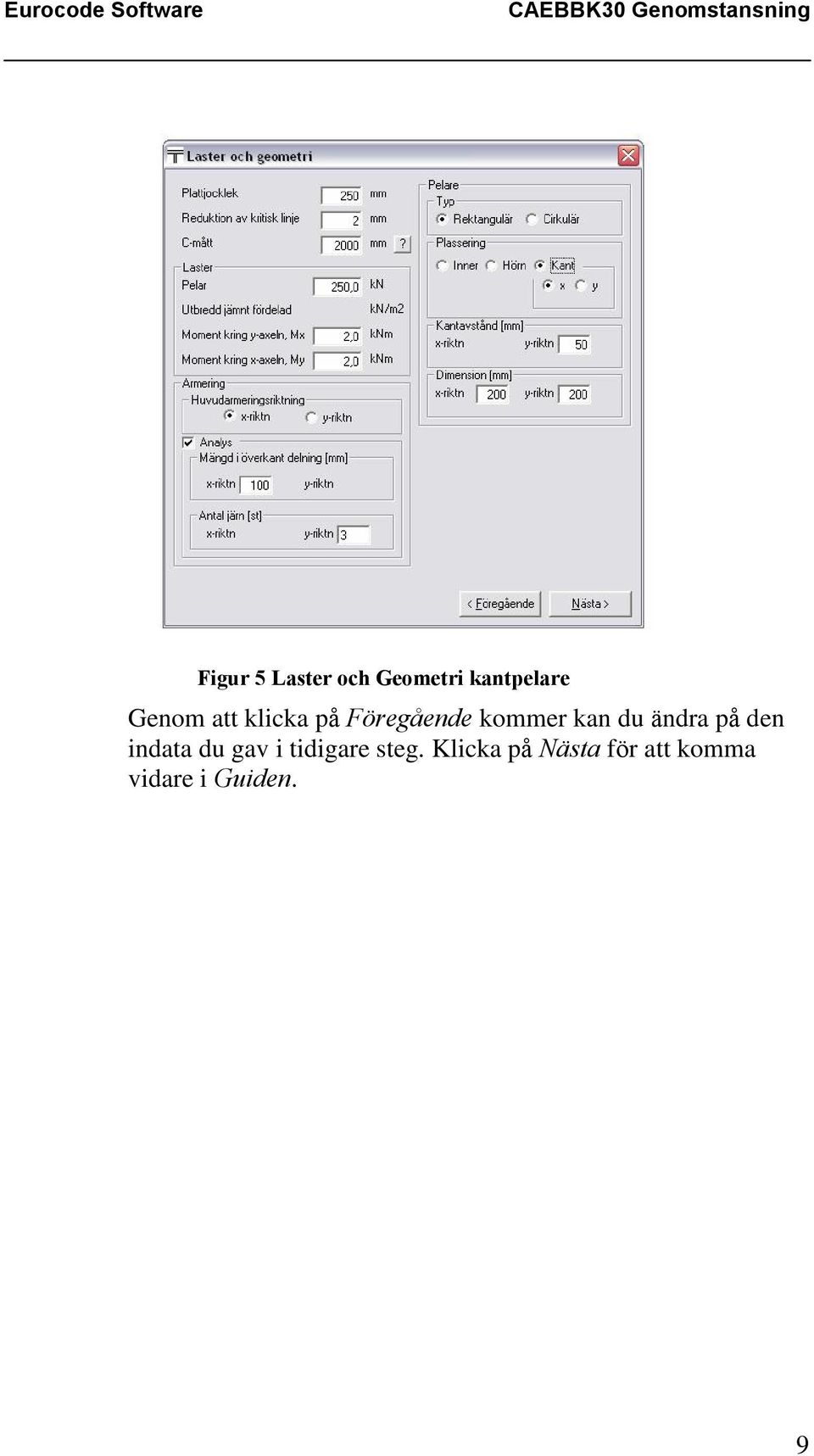

9 Figur 5 Laster och Geometri kantpelare Genom att klicka på Föregående kommer kan du ändra på den indata du gav i tidigare steg. Klicka på Nästa för att komma vidare i Guiden. 9

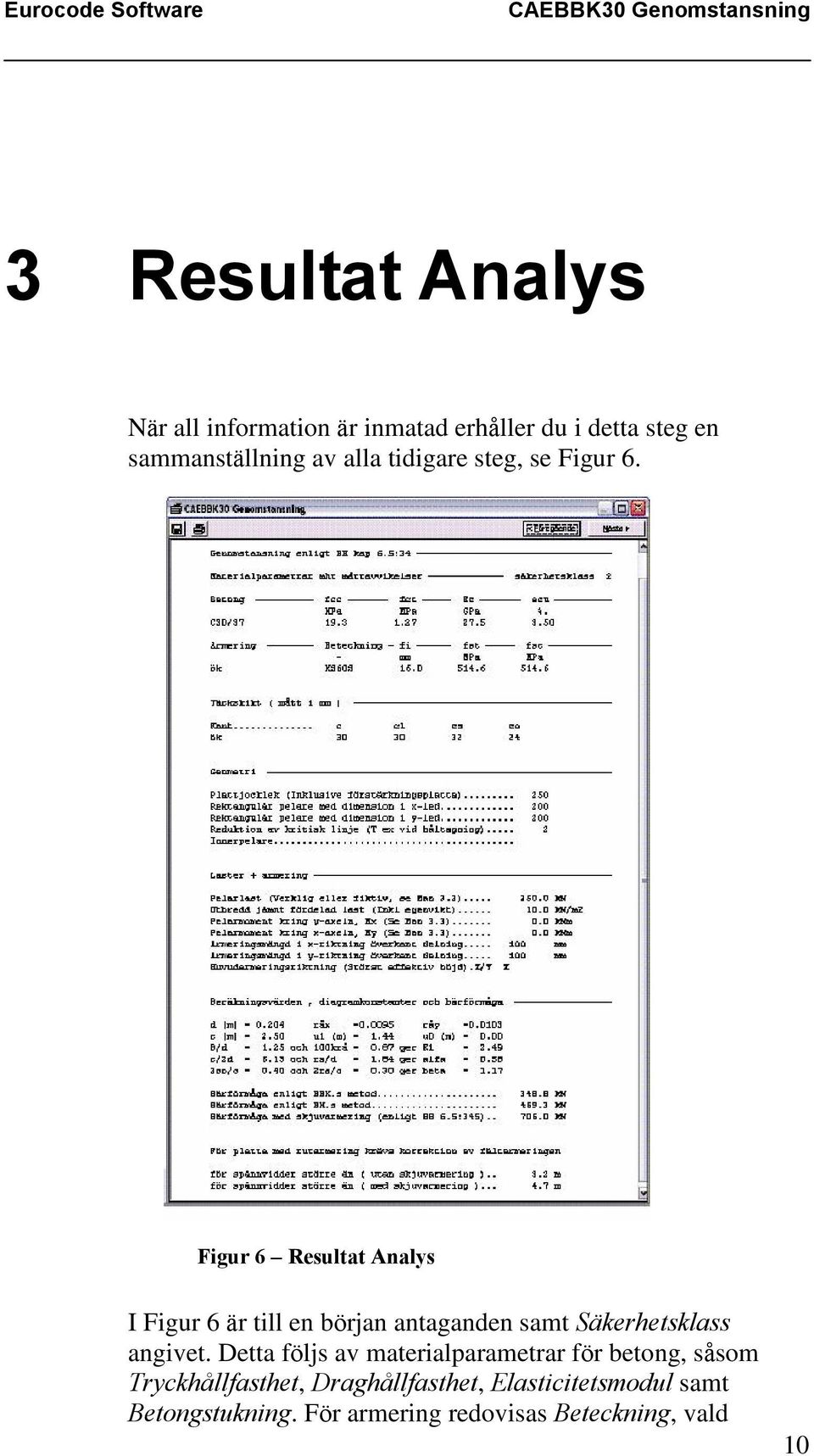

10 3 Resultat Analys När all information är inmatad erhåller du i detta steg en sammanställning av alla tidigare steg, se Figur 6. Figur 6 Resultat Analys I Figur 6 är till en början antaganden samt Säkerhetsklass angivet. Detta följs av materialparametrar för betong, såsom Tryckhållfasthet, Draghållfasthet, Elasticitetsmodul samt Betongstukning. För armering redovisas Beteckning, vald 10

Figur 6 Resultat Analys I Figur 6 är till en början antaganden samt Säkerhetsklass angivet.

11 Dimension, Draghållfasthet samt tryckhållfasthet. Önskat Täckskikt med hänsyn till korrosion är även det redovisat. Vad beträffar geometri är Plattjocklek samt dimensioner på Pelare redovisat. Typ av pelare, Placering samt eventuell Reduktion av kritisk linje (exempelvis vid håltagning) är redovisade därefter. Ansatta Laster samt Armeringsmängd med riktning finner du i sammanfattningen strax efter redovisad Geometri. Till sist finner du som användare Beräkningsvärden, Diagramkonstanter samt Bärförmåga. Här återfinner du i redovisad ordning följande: d ñ x ñ y c u 1 u 0 Effektiv höjd (m) Armeringsinnehåll i x-riktning Armeringsinnehåll i y-riktning C-mått (m) Brottlängd för genomstansning (m) Brottlängd för ren skjuvning (m) B/d Indataparameter till diagram kñ Indataparameter till diagram 1 K 1 Resultat från diagram 1 c/2d Indataparameter till diagram 2 r s /d Indataparameter till diagram 2 á Resultat från diagram 2 2c o /c Indataparameter till diagram 3 2r s /c Indataparameter till diagram 3 â Resultat från diagram 3 11

Ansatta Laster samt Armeringsmängd med riktning finner du i sammanfattningen strax efter redovisad Geometri. Till sist finner du som användare Beräkningsvärden, Diagramkonstanter samt Bärförmåga.

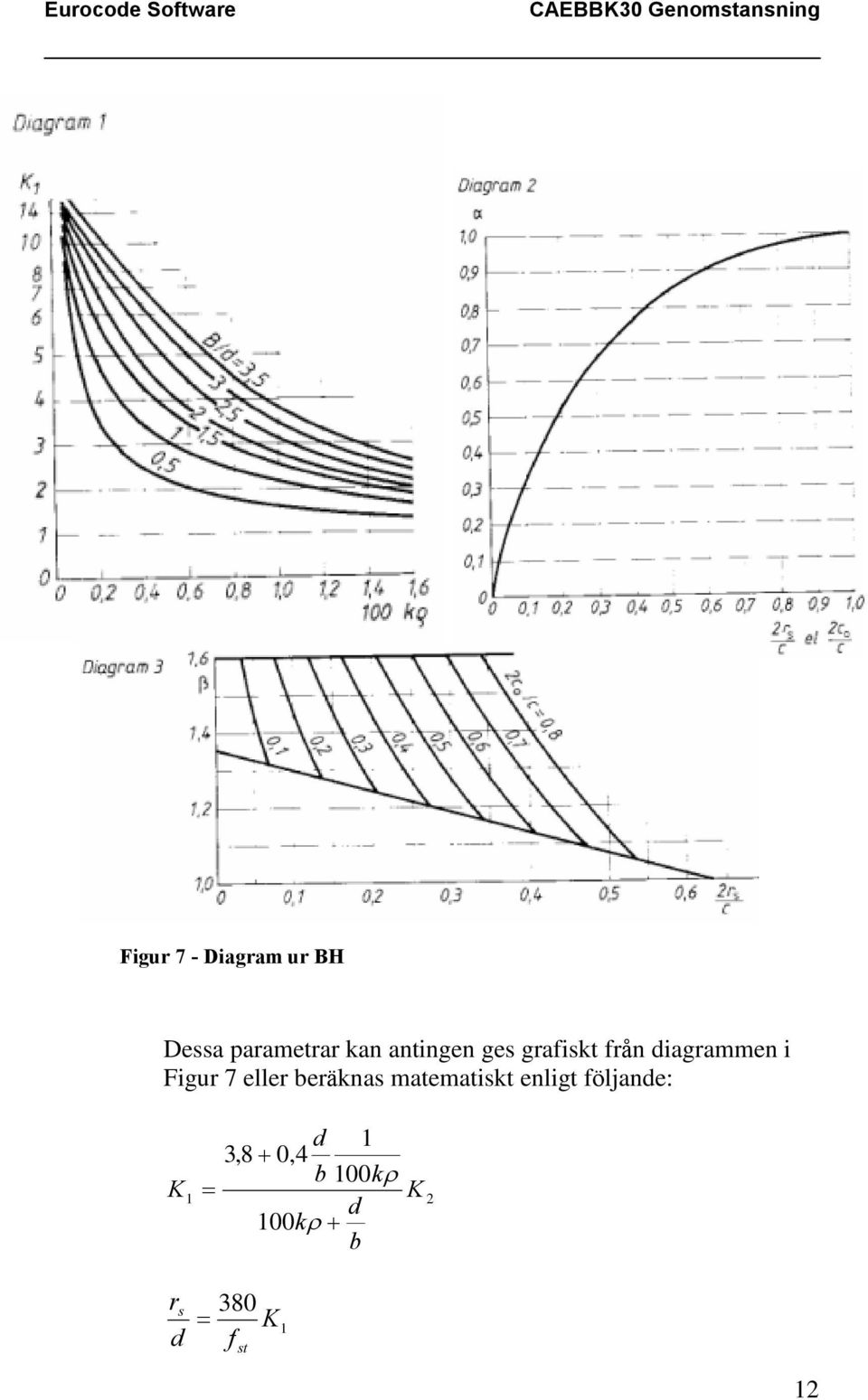

12 Figur 7 - Diagram ur BH Dessa parametrar kan antingen ges grafiskt från diagrammen i Figur 7 eller beräknas matematiskt enligt följande: K 1 d 1 3,8 0,4 b 100k K d 100k b 2 r s d 380 K1 f st 12

13 c 0, 5 F q Approximativt, där F är pelarkraften och q är lasten per ytenhet. 2r c rs d c 2 d c c 0 d 1 2 B d 1,8 Efter alla parametrar ovan erhålls Bärförmåga enligt metod given i BBK, metod given i Betonghandboken samt bärförmåga med skjuvarmering enligt Betonghandboken. 13

14 4 Resultat Beräkning Då du som användare ej har valt att genomföra en Analys utan begärt en Beräkning av programmet erhåller du en annorlunda sammanställning av data samt beräkningsresultat, se Figur 8. Figur 8 - Resultat Beräkning 14

erhåller du en annorlunda sammanställning av data samt

15 Likt den sammanställningen du erhåller från Analysen finner du i Figur 8 materialparametrar för betong samt armering. Täckskikt, Geometri samt Laster skiljer sig inte heller från sammanfattningen ur Analysen. Däremot kan du i Figur 8 se att erforderlig armering i x- samt y-riktningen i detta fall har beräknats till 620 mm respektive 680 mm (delning). Bärförmågan är redovisad längst ner enligt både BBK samt BH. Hänvisar till BBK KAP 3.12 samt BBK KAP för numerisk beräkning. 5 Hjälp Under Hjälp i menyn finner du en kortare beskrivning OM programmet. Här finner du hänvisningar till BBK samt BH gällande beräkningar för kapaciteter samt parametrar. Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med CAEBBK30 Genomstansning. Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 15

Däremot kan du i Figur 8 se att erforderlig armering i x- samt y-riktningen i detta fall har beräknats till 620 mm respektive 680 mm (delning).

16 6 Snabbkommandon Ctrl + N Ctrl + I Ctrl + G Ctrl + B Ctrl + L För att starta ett nytt arbete. Information angående beräkningarna. IndataGuiden öppnas som leder dig genom den indata som krävs för att köra beräkningarna. Öppnar Indata gällande Betong & Armering. Tar dig direkt till Indata gällande Laster & Geometri. 16

IndataGuiden öppnas som leder dig genom den indata som krävs för att köra
