1 Armeringsnät

2 Innehållsförteckning Armeringsnät Allmän information... sid 3 Lagernät... sid 4 Lagerspecial... sid 4 Skarvnät... sid 5 Väggnät... sid 5 Fingerskarvade... sid 6 Specialnät Allmän information... sid 8 Sparnät... sid 8 Kamstålsnät... sid 9 Bockade nät... sid Rostfria nät... sid Dimensioneringsanvisningar Tänk först på sid 11 Tabellvärden... sid 11 Skarvlängder... sid 13 Bärförmåga... sid 17 Beräkning av nätformat... sid 20

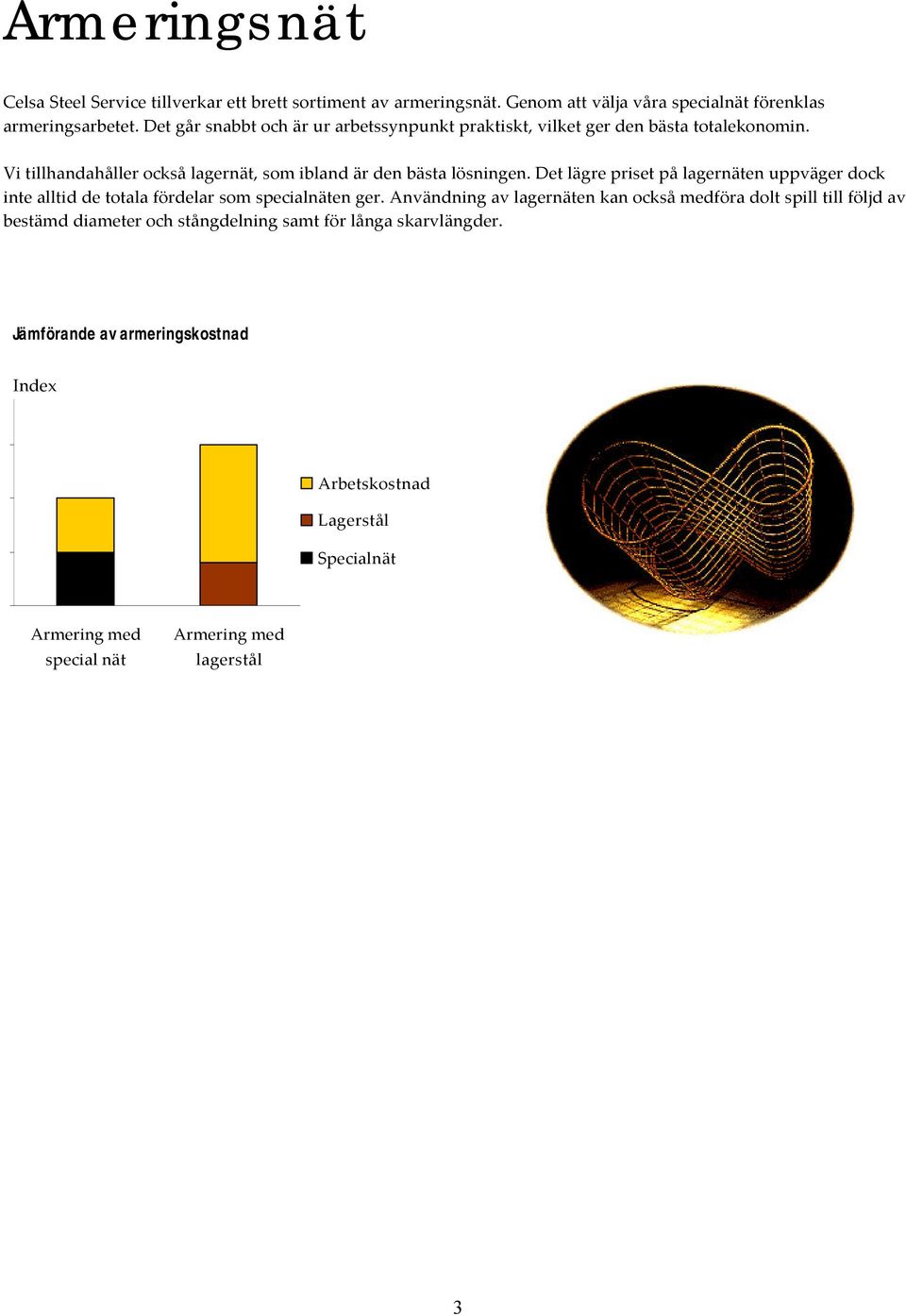

3 Armeringsnät Celsa Steel Service tillverkar ett brett sortiment av armeringsnät. Genom att välja våra specialnät förenklas armeringsarbetet. Det går snabbt och är ur arbetssynpunkt praktiskt, vilket ger den bästa totalekonomin. Vi tillhandahåller också lagernät, som ibland är den bästa lösningen. Det lägre priset på lagernäten uppväger dock inte alltid de totala fördelar som specialnäten ger. Användning av lagernäten kan också medföra dolt spill till följd av bestämd diameter och stångdelning samt för långa skarvlängder. Jämförande av armeringskostnad Index Arbetskostnad Lagerstål Specialnät Armering med special nät Armering med lagerstål 3

4 Lagernät Sprickarmering Lagernät används bl a som sprickarmering på mindre ytor, till exempel villagolv. Nps500-5,0 x 2,35 m Litt Rutnät Ø mm Area mm 2 /m Fri stångände längs/tvärs mm/mm Vikt kg/st kg/m 2 Antal/bunt st s s 6 s s /50 0/ /50 0/ 24,63 18,29 35,50 26,36 2, 1,56 3,02 2,24 Lagerspecial Kraftupptagande armering och sprickarmering Lagerspecial med måtten 5,90 x 2,30 m används som kraftupptagande armering och sprickarmering i plattor på mark, pelardäck och fribärande bärlag. Nps500, 5,90 x 2,30 m Litt Rutnät Ø mm Area mm 2 /m Fri stångände längs/tvärs mm/mm Vikt kg/st kg/m 2 Antal/bunt st s 0 6 s 0 7 s /50 50/50 25/25 41,80 60,25 56,29 3,08 4,44 4, s s 150 s /25 25/25 25/25 73,63 93,01 115,01 5,43 6,85 8,48 4

5 Skarvnät Nps500, längd 2,35 m Litt Rutnät Ø mm Area mm 2 /m Fri stångände längs/tvärs mm/mm Vikt kg/st kg/m 2 Antal/bunt st SK 5150 SK s s 150 0,6 0,6 50/ 50/ 2,93 4,22 2,08 2, Förhindrar sprickbildning Skarvnät används för att förhindra sprickbildning i olika typer av plattbärlag. skarvnät Exempel på plattbärlagsarmering med nät och armeringsbalk. Väggnät Nps500 3,95 x 2,45 m Litt Rutnät Ø mm Area mm 2 /m Fri stångände längs/tvärs mm/mm Vikt Antal/bunt st kg/st kg/m 2 VL s /25 34,86 3,60 30 Smidig armering med väggnät Väggnäten underlättar armeringen och används främst i gavelväggar och trapphusväggar men med fördel även väggar i allmänhet. 1. Standard väggnät med s-järn som skarv armering. 2. Specialtillverkat väggnät med skyddsbock. Bild 1 Bild 2 Bild 3 3. Specialtillverkat väggnät med skyddsbock nedbockad som inspänningsjärn. 5

6 Fingerskarvade nät När man armerar en betongplatta med traditionella nät, får man 4 lager armeringsnät på vissa ställen. Detta ger i sin tur 8 lager av den armeringsdiameter som ingår i näten. Vid en nättyp med stänger av 8 mm får man i dessa knutpunkter ett paket av armering som har en tjocklek på 64 mm (figur). Oftast är t ex plattor på mark 120 mm. Det föreskrivs ett täckskikt i underkant på 50 mm av praktiska skäl. Täckskiktet i plattans överkant är som regel 20 mm. Vid detta inledande exempel krävs en plattjocklek på minst 134 mm ( mm). Är det dessutom tätt mellan stängerna i nätet, kan det vara svårt att få ett bra gjutresultat. Dessutom är det komplicerat att distansera en överkantsarmering med rätt effektiv höjd. Vid traditionell armering med nät får man många lager armering vid skarvarna. Lösningen på skarvningsproblemet är fingerskarvat nät, se figur. Princip av fingerskarvat när Standardsortiment Litt Format Utstick Diam / s-avst Skarvlängd Kg/st Vid btg K 30 FS x /50 5 / FS x /50 6 / ,90 FS x 0 450/50 7 / ,32 FS8150* 5950 x /50 8 / ,90 FS9150* 5850 x /50 9 / ,06 FS150* 5900 x /50 / FS x /50 12 / ,93 * lagerhålles 6

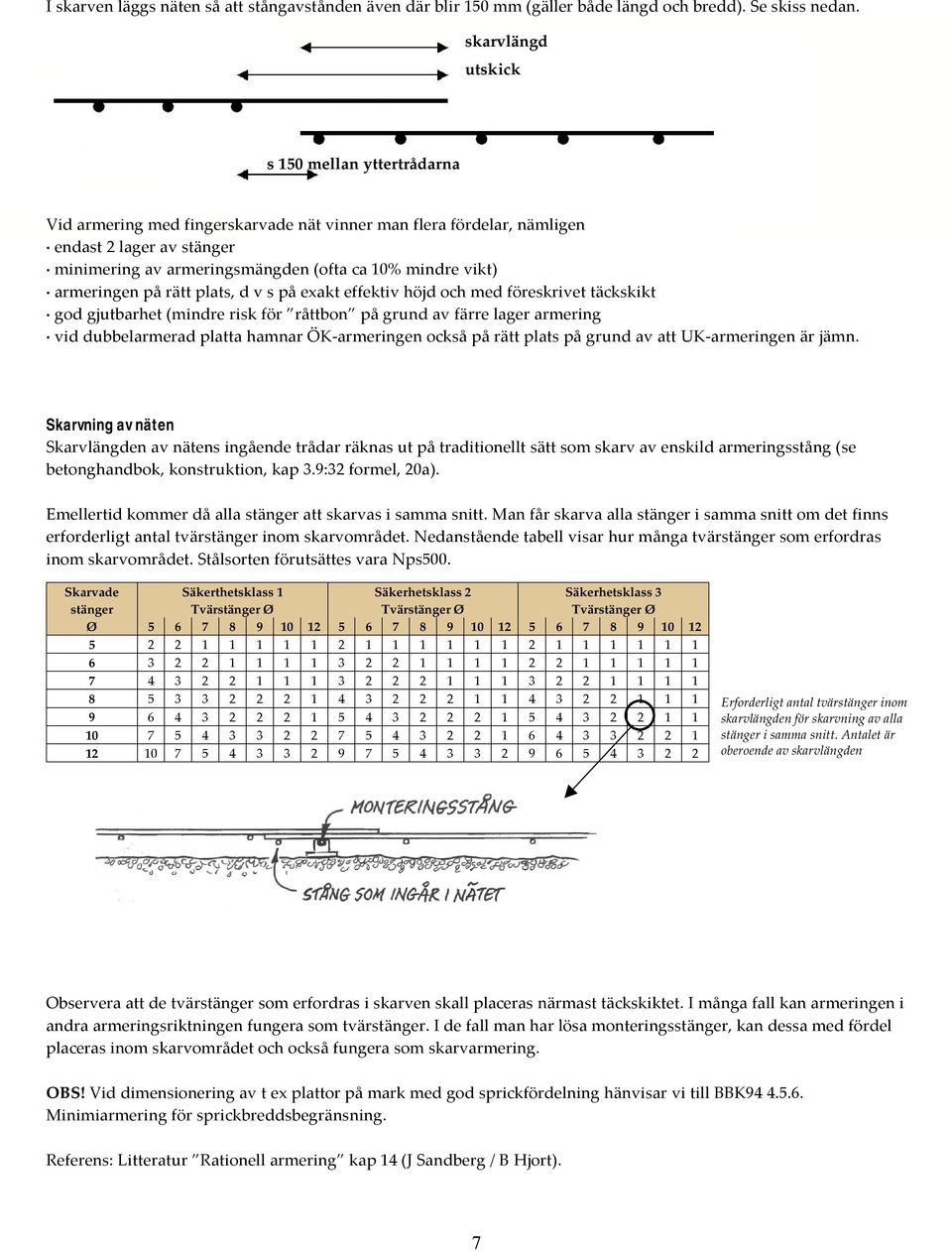

7 I skarven läggs näten så att stångavstånden även där blir 150 mm (gäller både längd och bredd). Se skiss nedan. skarvlängd utskick s 150 mellan yttertrådarna Vid armering med fingerskarvade nät vinner man flera fördelar, nämligen endast 2 lager av stänger minimering av armeringsmängden (ofta ca % mindre vikt) armeringen på rätt plats, d v s på exakt effektiv höjd och med föreskrivet täckskikt god gjutbarhet (mindre risk för råttbon på grund av färre lager armering vid dubbelarmerad platta hamnar ÖK-armeringen också på rätt plats på grund av att UK-armeringen är jämn. Skarvning av näten Skarvlängden av nätens ingående trådar räknas ut på traditionellt sätt som skarv av enskild armeringsstång (se betonghandbok, konstruktion, kap 3.9:32 formel, 20a). Emellertid kommer då alla stänger att skarvas i samma snitt. Man får skarva alla stänger i samma snitt om det finns erforderligt antal tvärstänger inom skarvområdet. Nedanstående tabell visar hur många tvärstänger som erfordras inom skarvområdet. Stålsorten förutsättes vara Nps500. Skarvade Säkerthetsklass 1 Säkerhetsklass 2 Säkerhetsklass 3 stänger Tvärstänger Ø Tvärstänger Ø Tvärstänger Ø Ø Erforderligt antal tvärstänger inom skarvlängden för skarvning av alla stänger i samma snitt. Antalet är oberoende av skarvlängden Observera att de tvärstänger som erfordras i skarven skall placeras närmast täckskiktet. I många fall kan armeringen i andra armeringsriktningen fungera som tvärstänger. I de fall man har lösa monteringsstänger, kan dessa med fördel placeras inom skarvområdet och också fungera som skarvarmering. OBS! Vid dimensionering av t ex plattor på mark med god sprickfördelning hänvisar vi till BBK Minimiarmering för sprickbreddsbegränsning. Referens: Litteratur Rationell armering kap 14 (J Sandberg / B Hjort). 7

8 Specialnät Objekttilverkade specialnät Specialnäten är tillverkade enligt det aktuella byggobjektets ritningar och är det mest effektiva sättet att skapa prefabricerad armering, som passar exakt. Idag svarar de objekttillverkade näten för drygt hälften av all nätarmering. Celsa Steel Service tillverkar ameringsnäten precis som konstruktörerna vill ha dem och näten levereras i lagom poster och i rätt tid direkt till byggarbetsplatsen och entreprenören. Sparnät Sparnät som är marknadens billigaste armeringsalternativ, finns främst i två stora grupper - Kantsparnät och Fältsparnät. I vissa fall kan det löna sig att glesa ut nätet i skarven. På detta sätt kan man nå en viktbesparning på upp till 15%. Fältsparnätets viktminskning sker genom att tvärstängerna glesas ut till dubbelt avstånd i plattans yttersta fjärdedel, smat genom att varannan längsgående stång avkortas efter momentkurvan. Detta kan man åstadkomma på flera sätt, se exempel nedan. Vid större moment med långa spännvidder är det som regel fördelaktigt att momentavkorta längstängerna. I området för plattans yttre fjärdedel får armeringen minskas till hälften (BBK ). Därför kan tvärstängernas inbördes avstånd ökas till det dubbla. Kantsparnät vid enkla stänger Kantsparnät vid dubbla stänger Kantsparnät med dubbelt stångavstånd Genom att man inom området för nätskarven väljer en stång med halva armeringsarean, minskas vikten på nätet utan att man gör avkall på hållfastheten. Vid nät med dubbelstänger erhålls samma effekt, genom att ha enkla stänger i skarven. Kantspärnät med dubbelt stångavstånd men med samma stångdimension i skarven, är ytterligare ett alternativt utförande. 8

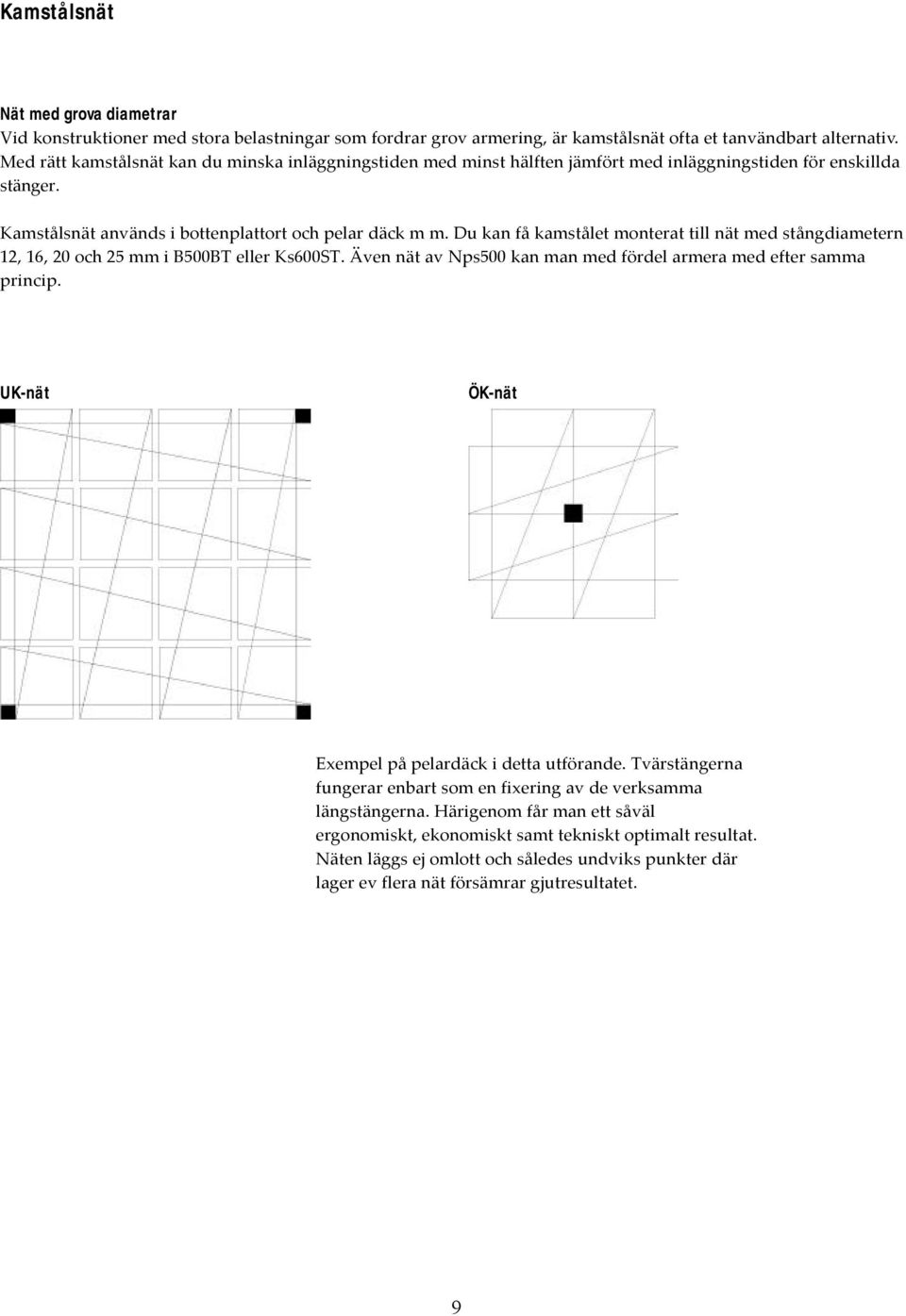

9 Kamstålsnät Nät med grova diametrar Vid konstruktioner med stora belastningar som fordrar grov armering, är kamstålsnät ofta et tanvändbart alternativ. Med rätt kamstålsnät kan du minska inläggningstiden med minst hälften jämfört med inläggningstiden för enskillda stänger. Kamstålsnät används i bottenplattort och pelar däck m m. Du kan få kamstålet monterat till nät med stångdiametern 12, 16, 20 och 25 mm i B500BT eller Ks600ST. Även nät av Nps500 kan man med fördel armera med efter samma princip. UK-nät ÖK-nät Exempel på pelardäck i detta utförande. Tvärstängerna fungerar enbart som en fixering av de verksamma längstängerna. Härigenom får man ett såväl ergonomiskt, ekonomiskt samt tekniskt optimalt resultat. Näten läggs ej omlott och således undviks punkter där lager ev flera nät försämrar gjutresultatet. 9

10 Bockade nät Serietillverkning ger bästa ekonomi Bockade nät används inom många områden, t ex kulvertar, kassetbalkar, kantarmering i plattor, fundament och pelare. Hanteringsmässigt bör längden maximeras till ca 4 m. Celsa Steel Service kan dock tillverka bockade nät med en längd av 7.5 m. Av transporthänsyn bör om möjligt näten utformas så att de är staplingsbara. Minimiavstånd för tvärgående stänger vid bockningsradien r r mm a mm Min. avstånd 2 a+b mm a r Bockningen av armeringsnät ska utföras så att ingen tvärgående stång hamnar inom bockningsområdet enligt figur och tabell. Bockade nät ritas alltid på separat ritning. Radien beräknas enligt BBK 94 (generellt) kapitel 3.9:4 varvid anpassning till standardradier skall göras. b a Bockningsområde Rostfria nät Vid aggresiv miljö Ibland är skyddet mot korrosion i aggresvia miljöer ett nödvändigt krav. De rostfria näten är då den beständigaste armering som finns. Näten görs av en homogent rostfri tråd, och kan tillverkas i olika format. Näten levereras i rostfri kvalitet SS2340 eller SS2343 (syrafast), i dimensionerna Ø4 - Ø12 med profiltyp D.

11 Dimensioneringsanvisningar Tänk först på... Minimera antalet nättyper Välj väggnät där armering i vägg erfordras Välj stålsort med så hög sträckgräns som kan uttnyttjas Välj nättyp efter de ergonomiska förutsättningar som gäller för objektet Distansierade ÖK-enheter säkerställer effektiv höjd Vid traditionell nätskarv välj fri stångände - 25 mm - i den riktning nätet skarvas Speciellt vid tunna plattor och grov stångdimension bör man utforma näten efter fingerskarvsprincipen (se sid 118 i boken Rationell Armering ) Grov stångdimension i kombination med stort trådavstånd gör nätet styvt och lätt att hantera Undvik tvärtråd på upplag Tabellvärden Nominella mått i mm Nominell diameter d 5,0 6,0 7,0 8,0 9,0,0 12,0 h c c Vikt/m Kamhöjd 1) 0,154 0,222 0,302 0,395 0,499 0,617 0,888 Σc c 0,2 π h 0,35 0,42 0,56 0,56 0,63 0,70 0,84 b Kamavstånd 1) a 4,0 5,0 6,0 6,0 7,0 7,0 8,4 a Nominell kambredd b 0,5 0,6 0,7 0,8 0,9 1,0 1,2 min 45 Specifik Kamarea 2) min 0,14 0,15 0,16 o 0,17 0,18 0,19 0,21 1) Nominella mått. Min eller max avstånd är beroende av fordringarna på min specifik kamarea. 2) Med specifik kamarea avses relationen mellan den på ett plan vinkelrätt mot stångens längdaxel projicerade kamarean och kamavståndet. Vid bestämning av dne specifika kamarean utväljs vid ett antal (minst två) representativa mätställen tre intilliggande kammar, var och en utefter sin generatris. Avståndet mellan dessa mätställen skall vara minst kamavstånd. De utvalda kammarnas projektionsareor på plan vinkelrätt mot stångens längdaxel uppmäts. Specifika kamarean erhålls genom att medelvärdet av de tre intilliggande kammarna funna projektionsareorna divideras med kamavståndet. Näten Nps500 och Nps700 tillverkas av valsdragen tråd med profiltyp C (kamprofil) enligt europeisk standard. 11

12 Längsstång, Minsta praktiskt lämpliga längsstångsavstånd vid olika stångkombinationer. Ø mm 4,0 5,0 6,0 7,0 8,0 9,0,0 12,0 5,0 6, ,0 8,0 9, ,0 12, Erfordras mindre längsstångsavstånd, fråga tillverkaren. Nätvikt per m 2, Tabellen visar stängernas vikt i en riktning. Stång Stångavstånd s Ø ,08 4,44 6,04 2,05 2,96 4,03 1,54 2,22 3,02 1,23 1,78 2,42 1,03 1,48 2,01 0,88 1,27 1,73 0,77 1,11 1,51 0,68 0,99 1,34 0,62 0,89 1,21 0,56 0,81 1, 0,51 0,74 1, ,89 9,99 5,27 6,65 3,95 4,99 3,16 3,99 2,63 3,33 2,26 2,85 1,98 2,50 1,76 2,22 1,58 2,00 1,44 1,81 1,32 1, ,33 17,76 8,23 11,84 6,17 8,88 4,94 7, 4,11 5,92 3,53 5,07 3,09 4,44 2,74 3,95 2,46 3,55 2,24 3,23 2,06 2,96 Armeringsarea/löpmeter Ø Armeringsarea A mm 2 /m vid olika stångavstånd mm *16 *20 *25 * *Gäller endast kamstång Total armeringsarea, A s vid olika antal stänger. Ø Armeringsarea A mm 2 vid antal armeringsstänger mm *16 *20 *25 * *Gäller endast kamstång Optimal nätbredd, Fri ände 25 mm, bredd < 2,45 m Längsstångsavstånd mm Nätbredd mm 2,45 2,45 2,425 2,45 2, 2,45 2,30 2,30 2,25 2,45 12

13 Skarvlängder Definition Med skarvlängd avses avståndet mellan de två yttersta tvärtrådarna i respektive nät, som med minst 20 mm överlappar yttersta tvärstången i det andra nätet (se figur). Skarvlängden anges i tabellerna exklusive den fria stånglängden som skall vara minst 25 mm. η 1 Skarvad stång b>20 b>20 1,0 Kamstänger Yttersta tvärstången d>25 s s b l lj d>25 l - Skarvlängd lj > mm 0,5 0 c 1 c1 mm Övr stänger Figur: Reduktions faktorn η 1 med hänsyn till undergjutning Nps500, skarvad stång, f 500 MPa för Ø yk 5-12, Profiltyp D Betong Skarvad stång Oskarvad stång, centrumavstånd s mm kvalitet Ø mm

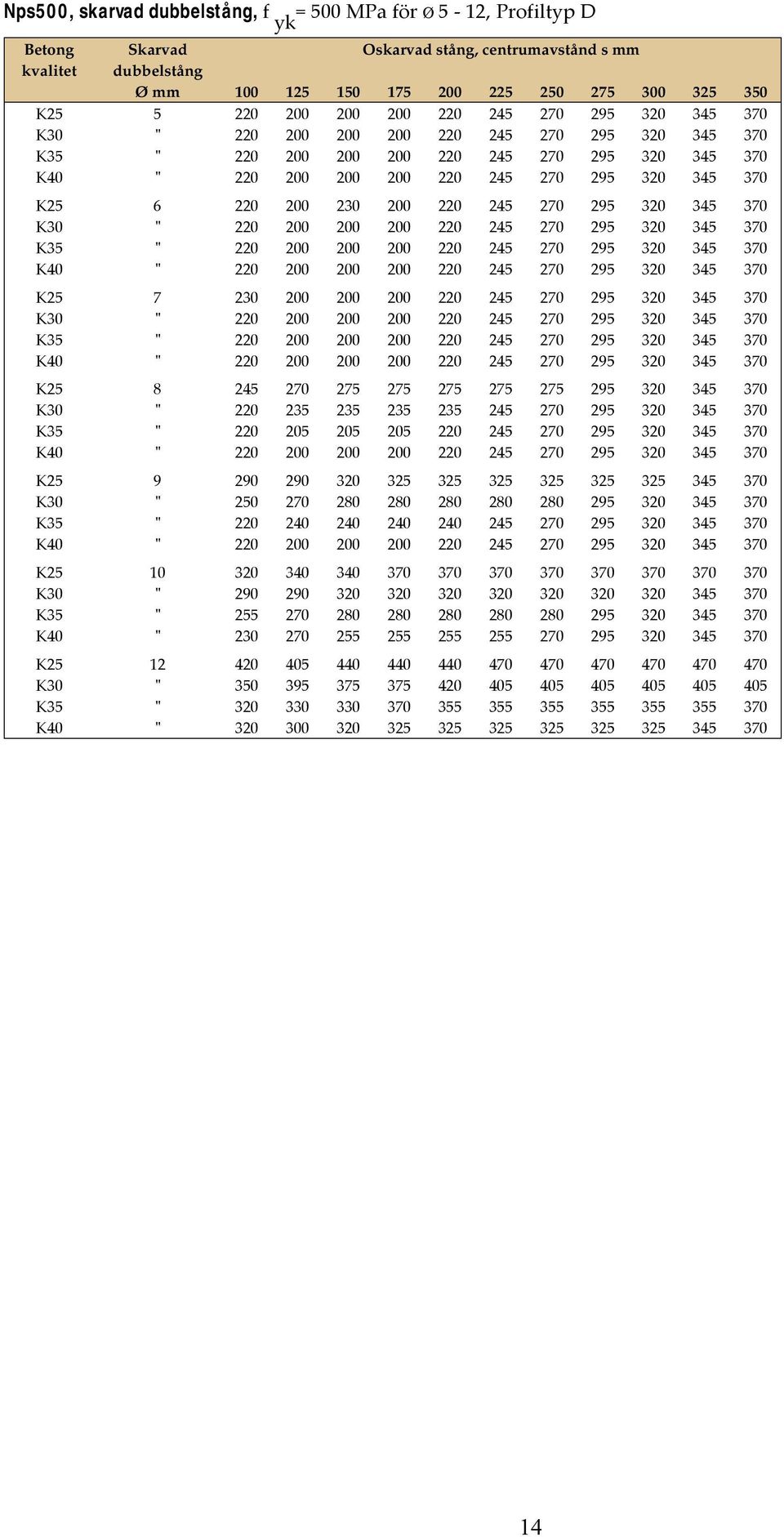

14 14 Nps500, skarvad dubbelstång, f 500 MPa för Ø 5-12, Profiltyp D Betong kvalitet Skarvad dubbelstång Oskarvad stång, centrumavstånd s mm Ø mm yk

15 Beräkning av effektiv skarvlängd Beräkning av effektiv skarvlängd Erforderlig area: A n As b lj (mm 2 /m) A n As b lj n A lj b ( A s ) (m) erforderlig area (mm 2 /m) antal stänger / nät area / stång (mm 2 ) nätbredd (m) överlappande skarvlängd (m) Exempel: Innerfacken i ett bostadshus är armerade med specialnät, Nps500 Ø 8s. I ytterfacket erfordras arean 335 mm 2 /m. Genom att lägga befintliga nät med större skarvlängd kan man uppnå erforderlig area. Använd formel enligt ovan. A s 50 mm 2 (se tabell nedan) b 2,25m (nättbredd) n 12 st stänger/nät (2250/) A 335 mm 2 /m lj 460 mm lj 2,25 ( ) 0,459m 335 Genom att lägga näten med en skarvlängd på 460 mm uppnås erforderlig area. Ø Area/stång mm As mm Ø Armeringsarea A mm 2 /m vid olika stångavstånd i mm mm *16 * *16 * * Endast kamstång 15

16 Bärförmåga Bärförmåga i brottsgränstillstånd Nps500/B500BT Betong Täckskikt 15 Säk.klass 2 Exempel M 20 knm/m h mm Vilket ger: A(s) 290 mm 2 /m Ø 8s1 alt. Ø 9s225 alt. Ø s2 16

17 Bärförmåga i brottsgränstillstånd Ks600ST Betong Täckskikt 15 Säk.klass 2 Exempel M 20 knm/m h mm Vilket ger: A(s) 230 mm 2 /m Ø 8s alt. Ø s340 alt. Ø 12s490 17

18 Beräkning av nätformat b ( L + ( n 1) lj n ) (mm) b L n lj erforderlig nätbredd (mm) längd som skall armeras antal nät erforderlig skarvlängd (mm) Exempel: Ett gjutfack med längden 18 m skall armeras med nät, Nps 500 Ø9s, betongkvalitet. Vilken nätbredd är lämplig? lj mm L 18 m Erfoderlig skarvlängd skall enligt tabell på sid 34, skarvlängder för Nps 500 enkla stänger, vara mm med tillägg för de fria stånglängderna som skall vara 25 mm. 6 m Prova med 9 nät och sätt in dessa data i ovanstående formel. L mm n 9 st nät lj mm (9 1) b ( ) 2240mm 9 Välj nätbredden i jämna 25 mm 2250 mm och kolla så att den fria änden ej överstiger 25 mm. Den verkliga skarvlängden blir: mm x 9 st Gjutfackets längd Totalt över till skarv Varje skarv blir 2250 mm/8 281 mm, d v s större än erfordrat lj mm. Erforderligt mått i näten i detta exempel blir mm. 18
