1

2 Betong- och armeringsteknik

3 Idag: Betong- och armeringsteknik Kapitel Stålets materialegenskaper (översiktligt) 8. Armeringsmaterial 9. Förtillverkad armering 10. Hur armerad betong fungerar 11. Bockning 12. Svetsning (översiktligt) 13. Projektering (översiktligt) 14. Konstruktionshandlingar 15. Leverans och montering av armering 13 december 2016 Emma Enevold 3

4 Kapitel 7 Stålets materialegenskaper Stålets materialegenskaper - Stål, kol och legeringsämnen - Varmvalsat stål - Stålets egenskaper utifrån σ/ε-diagram - Sträckgräns (f yk ) - Flytområde - Brottgräns (f t ) - Seghärdning (Thermex, Tempcore) 13 december 2016 Emma Enevold 4

5 Kapitel 7 Stålets materialegenskaper Stålets materialegenskaper - Kallbearbetat stål - 0,2-gränsen - Värmebehandling av stål (svetsning, bockning, gasskärning..) - Svetsbara armeringstyper - Värmebehandling av kallbearbetat stål 13 december 2016 Emma Enevold 5

6 Kapitel 8 Armeringsmaterial Armeringssorter - beteckning Beteckning K500B-TR Ytstruktur Utformning Sträckgräns eller 0,2-gräns i MPa Seghetsklass Leveransform Framställningsmetod 13 december 2016 Emma Enevold 6

7 Kapitel 8 Armeringsmaterial Armeringssorter - beteckning Ytstruktur, utformning S = Slät K = Kamstång P = Profilerad stång med intryckningar N = Nät av släta stänger Hållfasthetsegenskaper Sträckgräns/0,2-gräns i MPa Svetsbarhet Svetsbar = kan svetsas får svetsas! Seghetsklass A, B och C C högst duktilitet (seghet) Endast B och C tillåtna i Sverige 13 december 2016 Emma Enevold 7

8 Kapitel 8 Armeringsmaterial Armeringssorter - beteckning Framställningsmetod T = Seghärdat (varmvalsat med värmebehandling) B = Varmvalsat utan vidare behandling K = Kallbearbetat W = Kallbearbetat, signifikant reduktion av tvärsnittsarean Leveransform Inget = stång R = ringmaterial 13 december 2016 Emma Enevold 8

9 Kapitel 8 Armeringsmaterial Armeringssorter - beteckning Vad är det för sort..? NK500C-T Nät..av profilerade kamstänger Högsta seghetsklass, C Stång Seghärdat Stålets övre sträckgräns = 500 MPa 13 december 2016 Emma Enevold 9

10 Kapitel 8 Armeringsmaterial Standardisering, märkning Standarder som reglerar armering SS-EN (Eurocode 2 Design of concrete structures) Produktstandarder Märkning sort och ursprungsmärkning (utformning av ursprungsmärkning ska finnas registrerad hos SBS) 13 december 2016 Emma Enevold 10

11 Kapitel 8 Armeringsmaterial Korrosionsskydd av armering Extra korrosionskänslig armering: Spännarmering Tunna dimensioner (Φ 4 mm) Kallbearbetad armering, konstant spänning över 400MPa Korrosionsskydd av armering Varmförzinkad armering Rostfri armering Varmförzinkad armering Epoxibelagd armering Katodiskt skydd 13 december 2016 Emma Enevold 11

12 Kapitel 8 Armeringsmaterial Alternativa armeringsmaterial Fiberkompositarmering, FRP + Lätta + Rostar inte + Omagnetiska - Dyra - Kan ändra läge vid gjutning (fiber) - Känsliga/ömtåliga Stålfiberarmering 13 december 2016 Emma Enevold 12

13 Kapitel 9 Förtillverkad armering Olika former av förtillverkning - Iläggningsfärdig armering, ILF - Förtillverkade enheter - Nät 13 december 2016 Emma Enevold 13

14 Kapitel 10 Hur armerad betong fungerar Brott i betong Draghållfasthet: ca 5-10% av tryckhållfastheten Oarmerad betong brottet är sprött, hastigt och sker utan förvarning! Armerad betong brottet är mer segt och föregås av stora deformationer 13 december 2016 Emma Enevold 14

15 Kapitel 10 Hur armerad betong fungerar Slakarmering och spännarmering Slakarmering Utan spänning vid obelastad konstruktion Vanligast! Spännarmering Dragkraft påförs innan belastning 13 december 2016 Emma Enevold 15

16 Kapitel 10 Hur armerad betong fungerar Olika typer av armering Kraftupptagande armering Dragarmering Tryckarmering Tvärkraftsarmering Sprickarmering Fördelningsarmering Byglar Icke kraftupptagande armering Monteringsarmering 13 december 2016 Emma Enevold 16

17 Kapitel 10 Hur armerad betong fungerar Olika typer av armering Rita in dragarmeringen! 13 december 2016 Emma Enevold 17

18 Kapitel 10 Hur armerad betong fungerar Del av dragarmerad balk 13 december 2016 Emma Enevold 18

19 Kapitel 10 Hur armerad betong fungerar Förankring av armeringsstång En armeringsstång kan förankras genom: - Vidhäftning - Ändkrokar - Kammar - Svetsade armeringsnät Betongens draghållfasthet, vct, fukthärdning och vibrering inverkar! 13 december 2016 Emma Enevold 19

20 Kapitel 10 Hur armerad betong fungerar Tryck- och tvärkraftsarmering Tryckarmering - I tex pelare och väggar. - I böjbelastade konstruktioner för att förstärka böjtryckzonen Tvärkraftsarmering - Tar upp skjuvspänningar i tex platta eller balk, mha: - Vertikala byglar - Snedställda byglar - Uppbockning av längsgående uk-armering 13 december 2016 Emma Enevold 20

21 Kapitel 10 Hur armerad betong fungerar Beräkning av effektiv höjd, d. 13 december 2016 Emma Enevold 21

22 Kapitel 10 Hur armerad betong fungerar Beräkning av effektiv höjd, d. Gruppövning: Dela upp er två och två. Lös uppgiften och var tillbaka inom 30 min. Jämför hur ni löst uppgifterna med bordsgrannen! 13 december 2016 Emma Enevold 22

23 Kapitel 11 Bockning Bockbarhet och spjälkning Bockbarhet hos stål beror av: - Stålets seghet och töjbarhet - Stångdiametern - Temperaturen Spjälkning i betongen vid bockar 13 december 2016 Emma Enevold 23

24 Kapitel 11 Bockning Bockningsradie Bockningsradie - Minsta tillåtna radie - Standardiserade radier 13 december 2016 Emma Enevold 24

25 Kapitel 11 Bockning Bockning utförande Utförande - Kallbockning vanligast - Bockning av nät 13 december 2016 Emma Enevold 25

26 Kapitel 12 Svetsning Svetstyper och förbandstyper - Skarvsvetsning - Stumsvetsförband - Kälsvetsförband - Fixeringssvetsning - Svetsning mellan armering och annat stål 13 december 2016 Emma Enevold 26

27 Kapitel 12 Svetsning Svetsbarhet Definition svetsbarhet: möjligheten att svetsa armering med godtagbart resultat Svetsbarheten avgörs av: - Kolhalt - Kolekvivalenten CEV (Mn, Cr, Mo, V, Ni, Cu) - Utförandet! OBS: Kallbockade stänger får ej svetsas vid bockstället! 13 december 2016 Emma Enevold 27

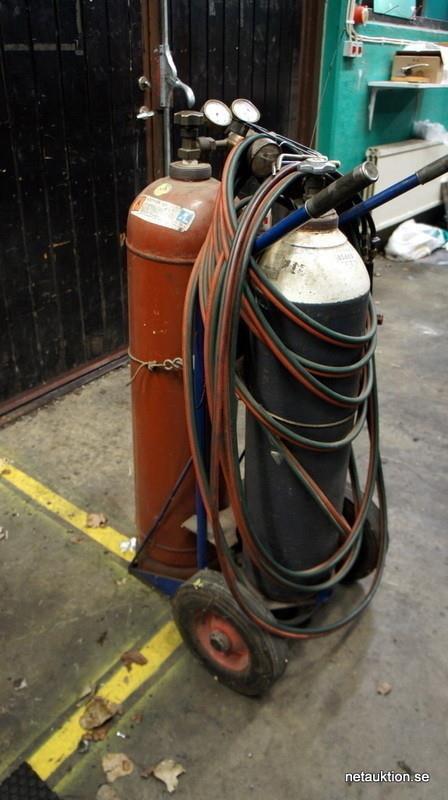

28 Kapitel 12 Svetsning Svetsmetoder Användbara svetsmetoder: - Metallbågsvetsning - Gasmetallbågsvetsning (MAG) - Motståndssvetsning - Brännsvetsning och stuksvetsning 13 december 2016 Emma Enevold 28

29 Kapitel 12 Svetsning Svetsmetoder och utförande Utförande - Enligt standard: SS-EN 13670:2009: - Standarden avråder inte från svetsning, men: - Använd försiktighetsprincipen!!! (rådgör m konstruktör) 13 december 2016 Emma Enevold 29

30 Kapitel 13 Projektering av armerad betong Val av stångdiameter Dimensionering: 1. Erforderlig armeringsarea 2. Val av antal stänger och deras diameter Area = 314 mm2 Omkrets = 62,8 mm 20 Area = 314 mm2 Total omkrets = 125,6 mm december 2016 Emma Enevold 30

31 Kapitel 13 Projektering av armerad betong Täckande betongskikt Täckskiktets uppgift: - att överföra krafter mellan betong och armering - att skydda armeringen mot korrosion - och brandskydd! Kraven på täckskiktet anges i standarden SS december 2016 Emma Enevold 31

32 Kapitel 13 Projektering av armerad betong Täckande betongskikt Generellt gäller följande - Mot mark: mm - Räknas från stängernas yttersta delar - Även monteringsarmering räknas! - Anpassas efter befintliga storlekar på distanser - Normal utförandetolerans: 10 mm 13 december 2016 Emma Enevold 32

33 Kapitel 13 Projektering av armerad betong Täckande betongskikt Täckskikt dimensioneras med hänsyn till: - Förankring: (c = Φ + 10 mm) - Korrosion - Extra korrosionskänslig armering - Exponeringsklass - Livslängdsklass 13 december 2016 Emma Enevold 33

34 Kapitel 13 Projektering av armerad betong Täckande betongskikt Gruppövning: Dela upp er två och två. Lös uppgiften Redovisa hur ni löst uppgifterna för varandra! Jag kommer att utse två grupper som får förevisa sin lösning på uppgift a) respektive b) på tavlan. 13 december 2016 Emma Enevold 34

35 Kapitel 13 Projektering av armerad betong Skarvning Skarvning måste utföras enligt vissa regler Några tumregler att hålla sig till: - Endast skarva enligt ritning - Inga generalskarvar - Skarvlängd K500C-T: K600B-T: 50 Φ 60 Φ 13 december 2016 Emma Enevold 35

36 Kapitel 14 Konstruktionshandlingar Armeringsförteckning 13 december 2016 Emma Enevold 36

37 Kapitel 14 Konstruktionshandlingar Armeringsritning 13 december 2016 Emma Enevold 37

38 Kapitel 14 Konstruktionshandlingar Armeringsförteckning 13 december 2016 Emma Enevold 38

39 Kapitel 15 Leverans och montering av armering Leverans Standardlängder - 12 och 6 meter Levereras i buntar om 1 ton (Φ: 6, 8, 10 och 12 mm i mindre knippen som buntas) 13 december 2016 Emma Enevold 39

40 Kapitel 15 Leverans och montering av armering Mottagningskontroll armering Armeringstyp Materialkvalitet Ursprung Utförd kontroll För byggprodukter med styrkta egenskaper: - identifiering, kontroll av märkning, granskning samt kontroll av att produkten är lämplig för aktuell användning 13 december 2016 Emma Enevold 40

41 Kapitel 15 Leverans och montering av armering Lossning, lyftning och lagring Lossa och lyft med rätt hjälpmedel Lyft med godkända stroppar/slingor/kättingar Planera lagringsutrymmet (överskådligt, tillgängligt) Palla upp och lagra plant Täck ordentligt, förankra täckning 13 december 2016 Emma Enevold 41

42 Kapitel 15 Leverans och montering av armering Montering och arbetsutförande - Montera i rätt läge - Fixering (najning) - Verktyg och hjälpmedel - Distanser (rätt täckskikt!) - Kontrollera armeringen innan gjutning! (oskadad, läge, mängd, inbördes avstånd, fixering, täckskikt, renhet, etc.) 13 december 2016 Emma Enevold 42

43 Kapitel 15 Leverans och montering av armering Distanser och monteringsanordningar - Fördelningsstänger i plattor - Byglar i balkar och pelare - Monteringsstöd för ök-armering i plattor ( kattfot, ormar, ök-stegar m.fl.) - Distansklossar av plast eller betong Standarddimensioner: 15, 20, 25, 30, 35, 40, 45, 70 mm (finns även större) - Monteringsarmering (anges ej på ritning) - med mera 13 december 2016 Emma Enevold 43

44 Tack för idag!
