1 Sida1(35) 1 Allmänt Beräkningsgång Indatafiler [Snittkrafter].xml [Indatafil].xml Hantering av filer Indata Menyer Indata Systemdata Miljö Betong och armering Längsarmering per lager Tvärsnitt Geometri Parametrar Tvärkraftsparametrar Brand Snittkrafter Snittkrafter brottstadiet IV böjning Snittkrafter brottstadiet IV skjuvning Snittkrafter bruksstadiet VB Snittkrafter utmattning VI böjning Snittkrafter utmattning VI skjuvning Snittkrafter klassning A Snittkrafter klassning B Reduktion över upplag Läs snittkrafter från fil Inläggning Böjarmering Generera täckkurva Skjuvarmering Visa Diagram moment Snittkrafter Armeringsbehov Inställningar böjarmeringsdiagram Armeringsspec Diagram tvärkraft Kapaciteter Inställningar skjuvarmeringsdiagram Armeringsbehov Diagram utmattning Betong Böjarmering dsigma,st Diagram klassning Böjning Armeringsbehov Tvärkraft Kapaciteter Numerisk... 34

2 Sida2(35) 6.6 Utskriftsval... 35

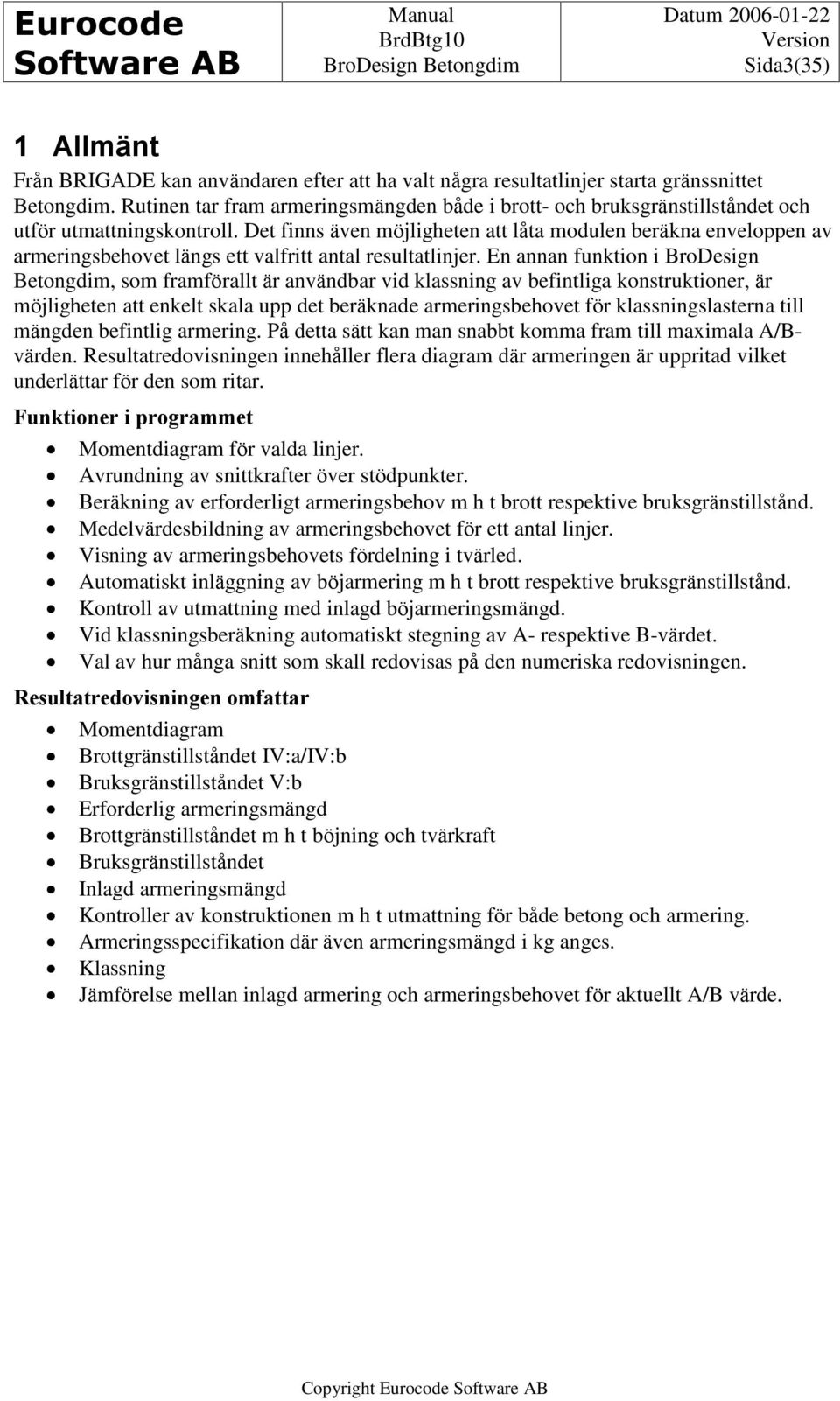

3 Sida3(35) 1 Allmänt Från BRIGADE kan användaren efter att ha valt några resultatlinjer starta gränssnittet Betongdim. Rutinen tar fram armeringsmängden både i brott- och bruksgränstillståndet och utför utmattningskontroll. Det finns även möjligheten att låta modulen beräkna enveloppen av armeringsbehovet längs ett valfritt antal resultatlinjer. En annan funktion i BroDesign Betongdim, som framförallt är användbar vid klassning av befintliga konstruktioner, är möjligheten att enkelt skala upp det beräknade armeringsbehovet för klassningslasterna till mängden befintlig armering. På detta sätt kan man snabbt komma fram till maximala A/Bvärden. Resultatredovisningen innehåller flera diagram där armeringen är uppritad vilket underlättar för den som ritar. Funktioner i programmet Momentdiagram för valda linjer. Avrundning av snittkrafter över stödpunkter. Beräkning av erforderligt armeringsbehov m h t brott respektive bruksgränstillstånd. Medelvärdesbildning av armeringsbehovet för ett antal linjer. Visning av armeringsbehovets fördelning i tvärled. Automatiskt inläggning av böjarmering m h t brott respektive bruksgränstillstånd. Kontroll av utmattning med inlagd böjarmeringsmängd. Vid klassningsberäkning automatiskt stegning av A- respektive B-värdet. Val av hur många snitt som skall redovisas på den numeriska redovisningen. Resultatredovisningen omfattar Momentdiagram Brottgränstillståndet IV:a/IV:b Bruksgränstillståndet V:b Erforderlig armeringsmängd Brottgränstillståndet m h t böjning och tvärkraft Bruksgränstillståndet Inlagd armeringsmängd Kontroller av konstruktionen m h t utmattning för både betong och armering. Armeringsspecifikation där även armeringsmängd i kg anges. Klassning Jämförelse mellan inlagd armering och armeringsbehovet för aktuellt A/B värde.

4 Sida4(35) 1.1 Beräkningsgång Beräkningsgången för dimensionering av armeringen för en strimla beskrivs nedan. Dimensionering av område/strimla: En eller flera resultatlinjer väljs för ett område där snittkrafter skall beräknas Brigade räknar fram armerings dimensionerande snittkrafter för aktuella resultatlinjer. Snittkrafterna beräknas längs resultatlinjen eller tvärs resultatlinjen beroende på vilken armering som skall dimensioneras. Brigade skapar en fil som innehåller följande information: o Koordinater och nodnummer o Tvärsnittets geometri o Dimensionerande snittkrafter läser innehållet i filen och utför följande beräkningar o Beräkning av maximal lasteffekt för varje snitt för respektive linje. Brigade skickar flera max/min värden för samma punkt beroende på hur många lastkombinationer som har valts för aktuell resultatlinje. o Dimensionerar armeringen i brott- och bruksgränstillstånd för respektive resultatlinje o Analys av inlagd armering m h t utmattning För varje område väljs vilka kurvor som skall visas. o Enskilda, programmet redovisar behov, utnyttjande grad för respektive resultatlinje o Medelvärden, programmet redovisar ett medvärde för behovet från flera resultatlinjer o Max/min värden, programmet redovisar max/min-behov från flera resultatlinjer Redovisningen omfattar: Momentdiagram o Brottgränstillstånd, max/min momentkurva o Bruksgränstillstånd, max/min momentkurva Erforderlig armeringsmängd o Brottgränstillstånd böjning och tvärkraft o Bruksgränstillstånd Inlagd armeringsmängd o Analys av konstruktionen m h t utmattning för betong och armering o Armeringsspecifikation Indata och resultat redovisas i tabellform Geometri, snittkrafter och beräkningsresultat redovisas i 1/8 dels punkter. Diagrammen redovisar dock samtliga snitt som kommer från Brigade.

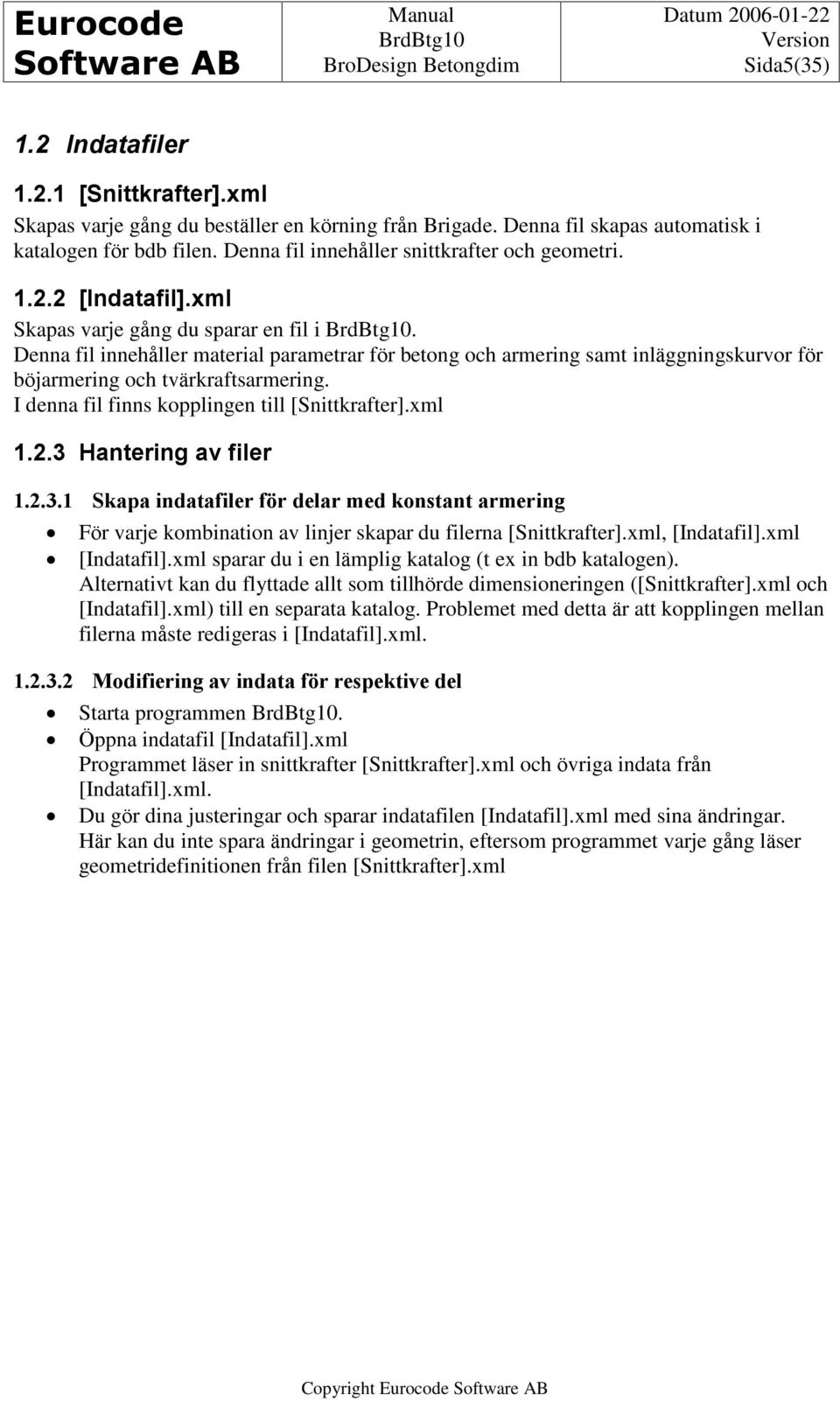

5 Sida5(35) 1.2 Indatafiler [Snittkrafter].xml Skapas varje gång du beställer en körning från Brigade. Denna fil skapas automatisk i katalogen för bdb filen. Denna fil innehåller snittkrafter och geometri [Indatafil].xml Skapas varje gång du sparar en fil i. Denna fil innehåller material parametrar för betong och armering samt inläggningskurvor för böjarmering och tvärkraftsarmering. I denna fil finns kopplingen till [Snittkrafter].xml Hantering av filer Skapa indatafiler för delar med konstant armering För varje kombination av linjer skapar du filerna [Snittkrafter].xml, [Indatafil].xml [Indatafil].xml sparar du i en lämplig katalog (t ex in bdb katalogen). Alternativt kan du flyttade allt som tillhörde dimensioneringen ([Snittkrafter].xml och [Indatafil].xml) till en separata katalog. Problemet med detta är att kopplingen mellan filerna måste redigeras i [Indatafil].xml Modifiering av indata för respektive del Starta programmen. Öppna indatafil [Indatafil].xml Programmet läser in snittkrafter [Snittkrafter].xml och övriga indata från [Indatafil].xml. Du gör dina justeringar och sparar indatafilen [Indatafil].xml med sina ändringar. Här kan du inte spara ändringar i geometrin, eftersom programmet varje gång läser geometridefinitionen från filen [Snittkrafter].xml

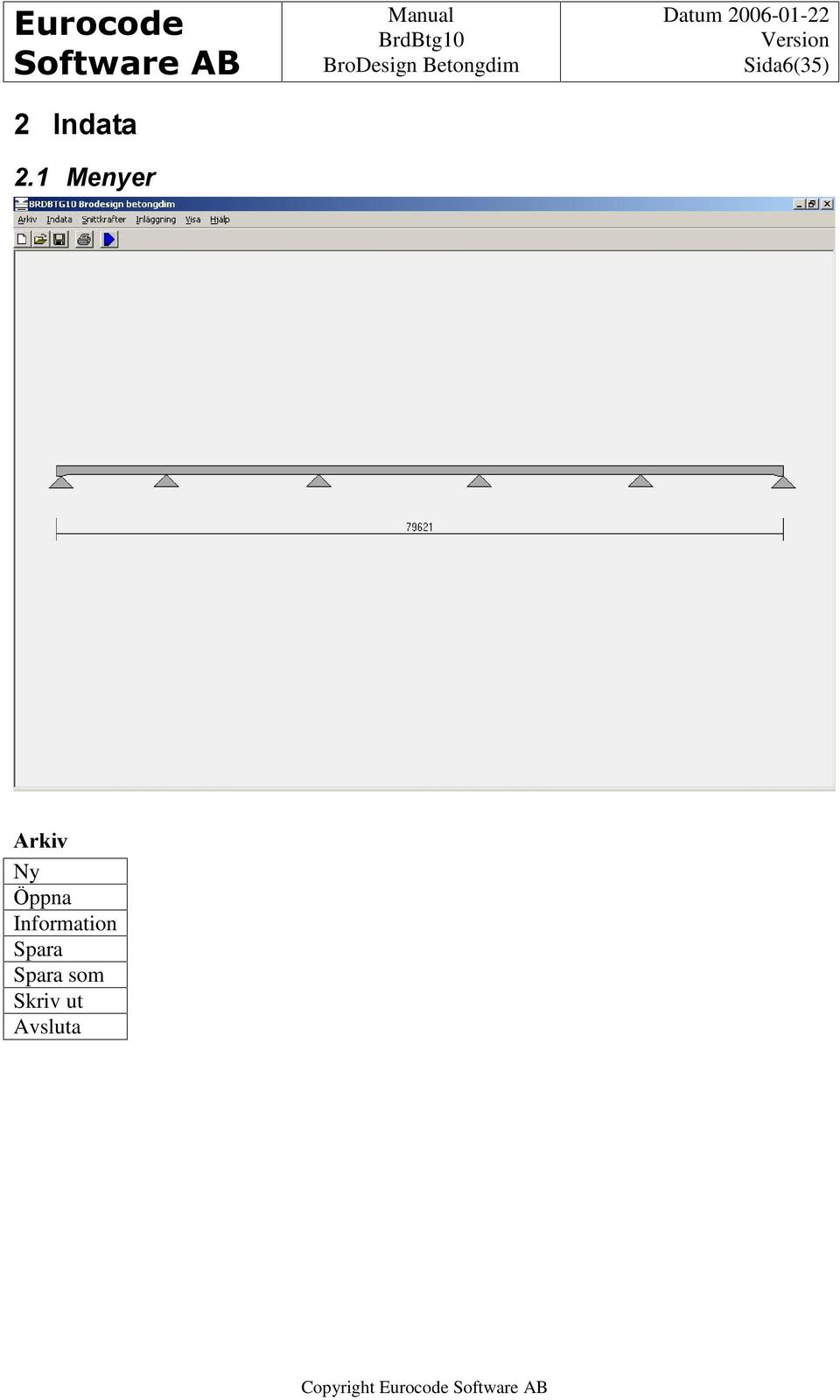

6 2 Indata 2.1 Menyer Sida6(35) Arkiv Ny Öppna Information Spara Spara som Skriv ut Avsluta

7 Indata Guiden Systemdata Miljö Betong och armering Längsarmering per lager Tvärsnitt Geometri Parametrar Tvärkraftsparametrar Brand Sida7(35) Snittkrafter Brottstadiet IV Böjning Skjuvning Bruksstadiet Utmattning VI Klassning Reduktion över upplag Läs snittkrafter Inläggning Böjarmering Skjuvarmering V:A V:B Böjning Skjuvning Böjning xml fomat Böjning Skjuvning Snittkrafter last A Snittkrafter last B

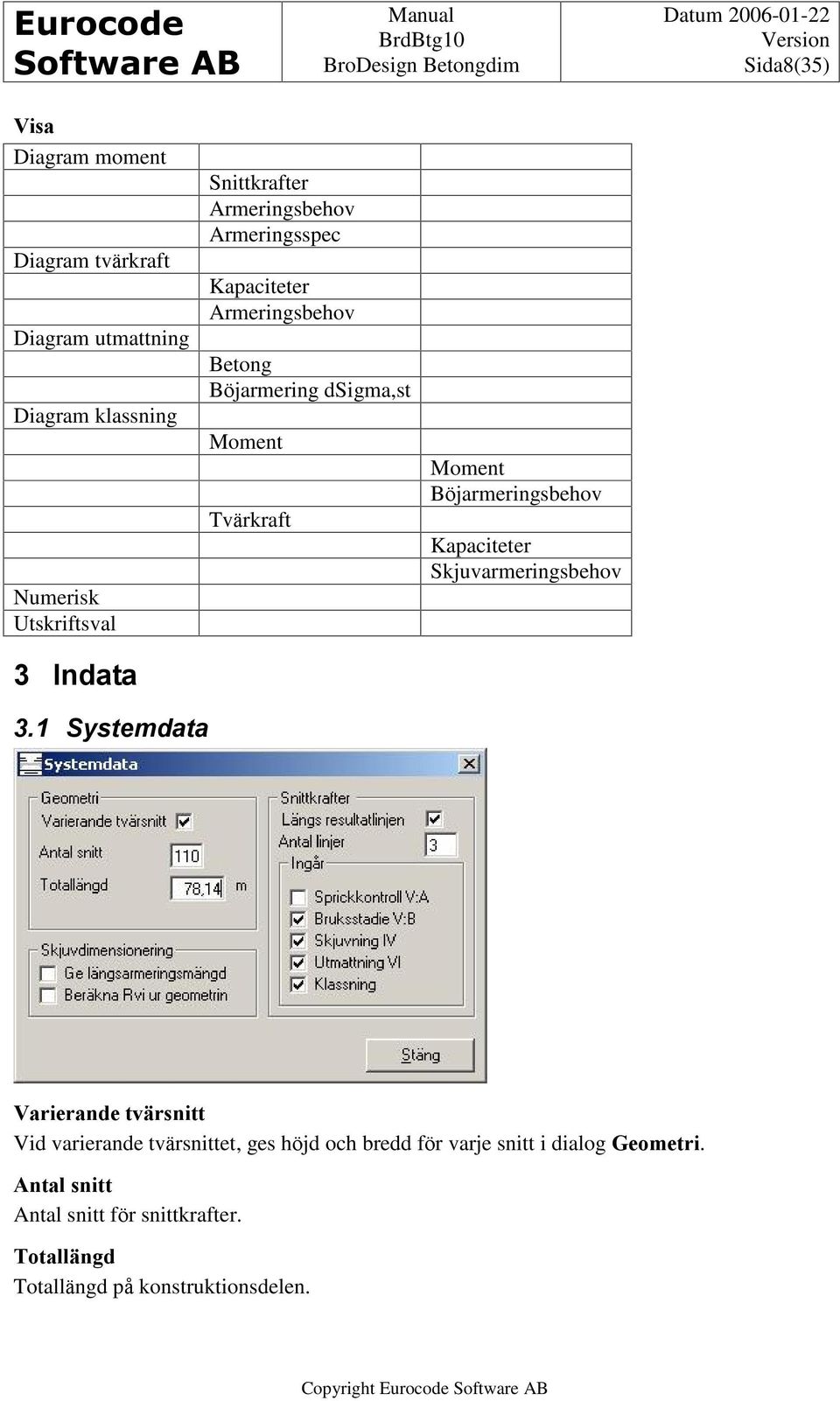

8 Sida8(35) Visa Diagram moment Diagram tvärkraft Diagram utmattning Diagram klassning Numerisk Utskriftsval 3 Indata Snittkrafter Armeringsbehov Armeringsspec Kapaciteter Armeringsbehov Betong Böjarmering dsigma,st Moment Tvärkraft Moment Böjarmeringsbehov Kapaciteter Skjuvarmeringsbehov 3.1 Systemdata Varierande tvärsnitt Vid varierande tvärsnittet, ges höjd och bredd för varje snitt i dialog Geometri. Antal snitt Antal snitt för snittkrafter. Totallängd Totallängd på konstruktionsdelen.

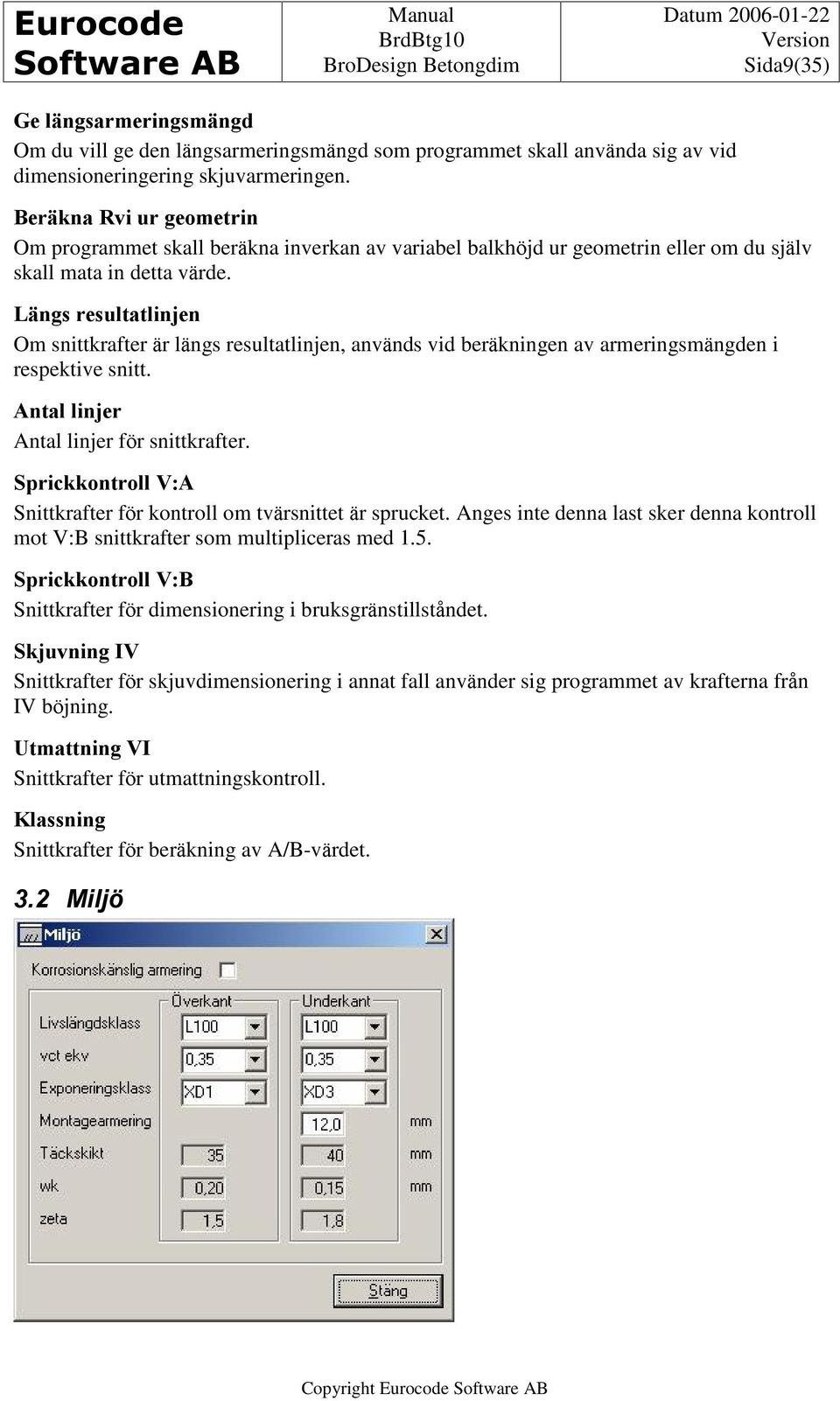

9 Sida9(35) Ge längsarmeringsmängd Om du vill ge den längsarmeringsmängd som programmet skall använda sig av vid dimensioneringering skjuvarmeringen. Beräkna Rvi ur geometrin Om programmet skall beräkna inverkan av variabel balkhöjd ur geometrin eller om du själv skall mata in detta värde. Längs resultatlinjen Om snittkrafter är längs resultatlinjen, används vid beräkningen av armeringsmängden i respektive snitt. Antal linjer Antal linjer för snittkrafter. Sprickkontroll V:A Snittkrafter för kontroll om tvärsnittet är sprucket. Anges inte denna last sker denna kontroll mot V:B snittkrafter som multipliceras med 1.5. Sprickkontroll V:B Snittkrafter för dimensionering i bruksgränstillståndet. Skjuvning IV Snittkrafter för skjuvdimensionering i annat fall använder sig programmet av krafterna från IV böjning. Utmattning VI Snittkrafter för utmattningskontroll. Klassning Snittkrafter för beräkning av A/B-värdet. 3.2 Miljö

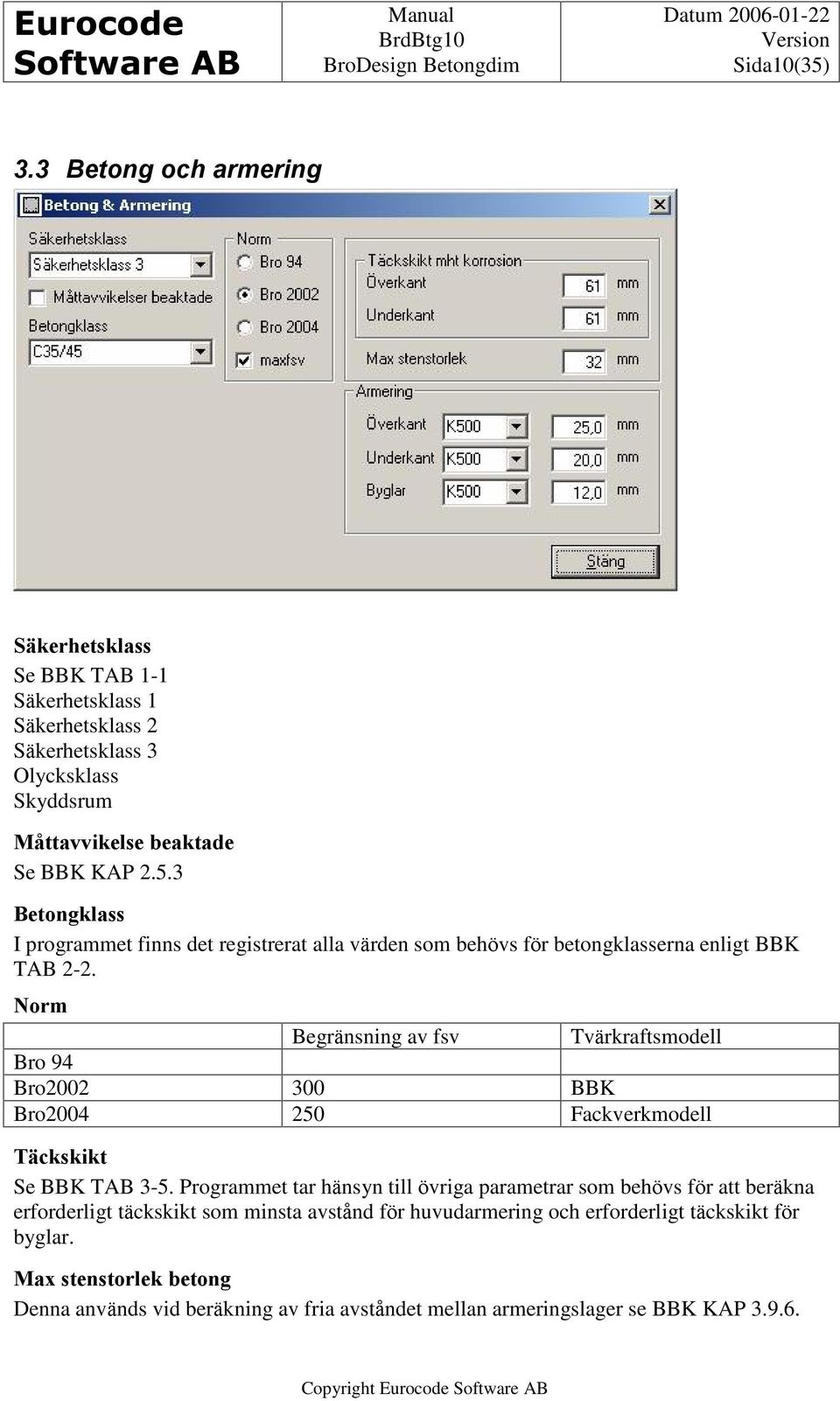

10 Sida10(35) 3.3 Betong och armering Säkerhetsklass Se BBK TAB 1-1 Säkerhetsklass 1 Säkerhetsklass 2 Säkerhetsklass 3 Olycksklass Skyddsrum Måttavvikelse beaktade Se BBK KAP Betongklass I programmet finns det registrerat alla värden som behövs för betongklasserna enligt BBK TAB 2-2. Norm Begränsning av fsv Tvärkraftsmodell Bro 94 Bro BBK Bro Fackverkmodell Täckskikt Se BBK TAB 3-5. Programmet tar hänsyn till övriga parametrar som behövs för att beräkna erforderligt täckskikt som minsta avstånd för huvudarmering och erforderligt täckskikt för byglar. Max stenstorlek betong Denna används vid beräkning av fria avståndet mellan armeringslager se BBK KAP

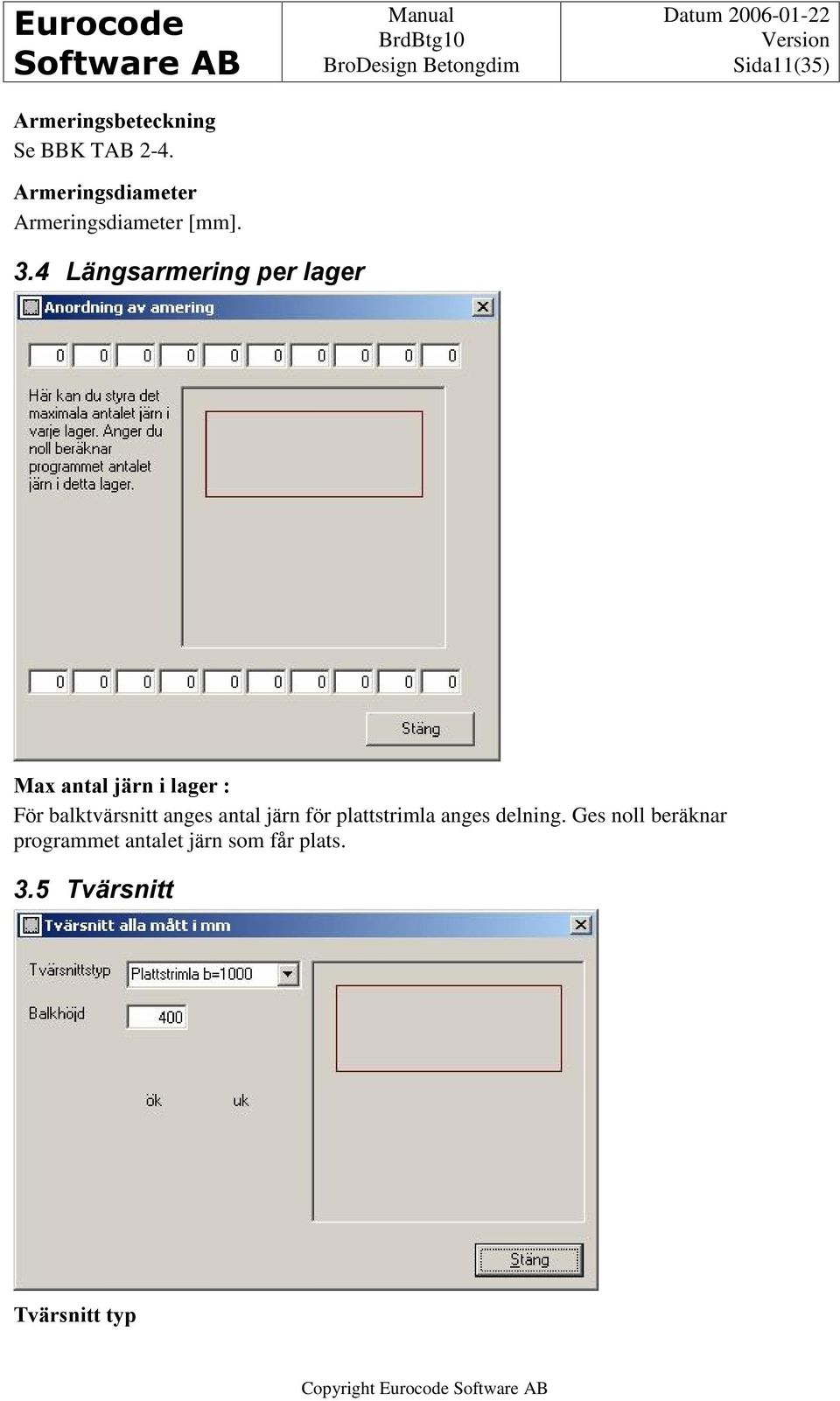

11 Armeringsbeteckning Se BBK TAB 2-4. Armeringsdiameter Armeringsdiameter [mm]. Sida11(35) 3.4 Längsarmering per lager Max antal järn i lager : För balktvärsnitt anges antal järn för plattstrimla anges delning. Ges noll beräknar programmet antalet järn som får plats. 3.5 Tvärsnitt Tvärsnitt typ

12 Sida12(35) Typ av tvärsnitt enligt någon av följande, detta val styr vilka indata som skall matas in 1 = rektangulärt tvärsnitt 2 = T-tvärsnitt 3 = kantbalk 4 = soff balk 5 = åttakantigt ( runt ) tvärsnitt 6 = generellt I-tvärsnitt 7 = platta 1 m bred 8 = trågbalk 9 = plattbalk med ursparingar 10 = platta med ursparingar h Totalhöjd för balken. bw Livbredd b Totalbredd fläns ( inklusive livbredden ), finns inte någon fläns sätts b=0. t Flänstjocklek, finns inte någon fläns sätts t=0. ts: Sneddmått, sätts lika med Geometri xkrd koordinat anges frön höger ände.

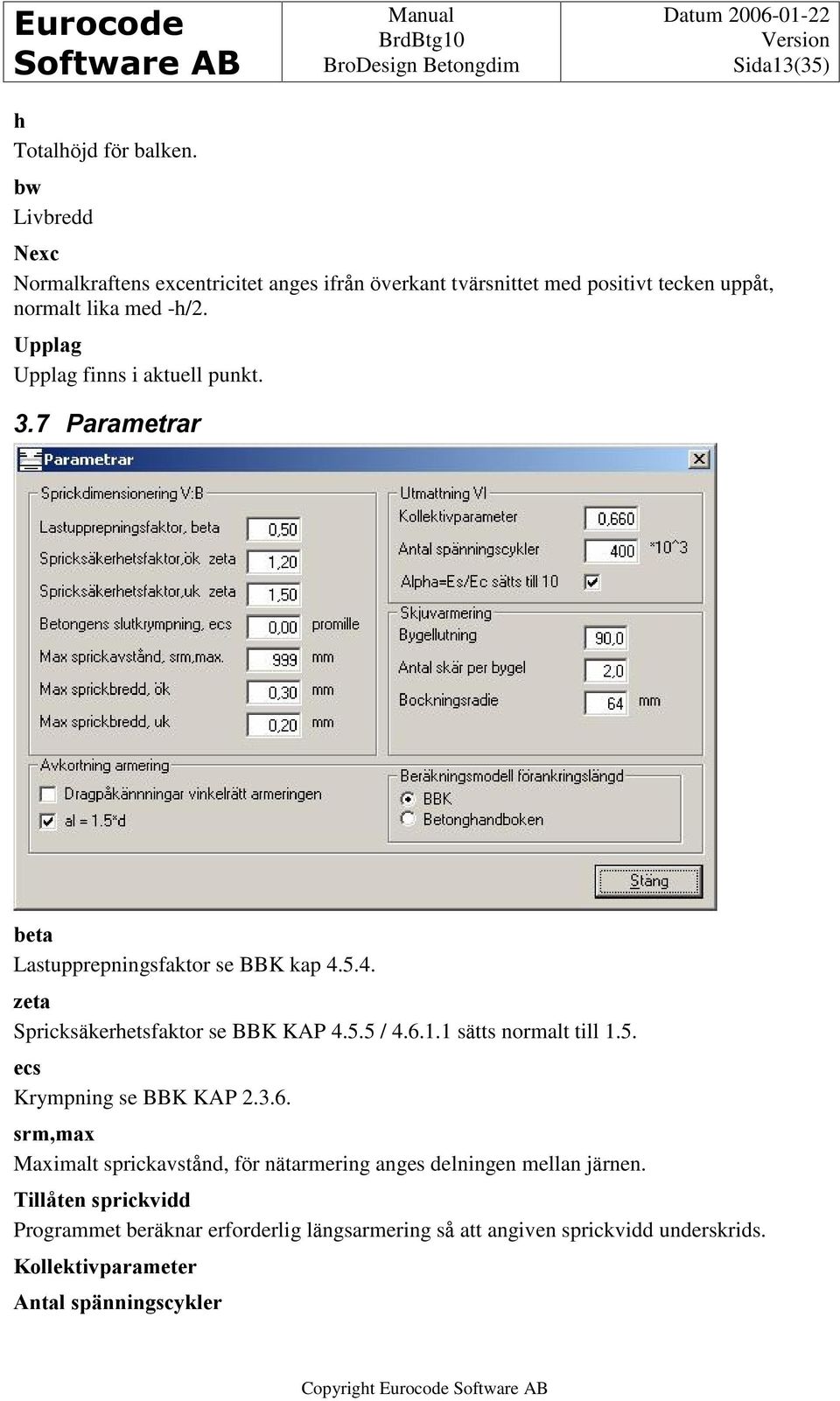

13 Sida13(35) h Totalhöjd för balken. bw Livbredd Nexc Normalkraftens excentricitet anges ifrån överkant tvärsnittet med positivt tecken uppåt, normalt lika med -h/2. Upplag Upplag finns i aktuell punkt. 3.7 Parametrar beta Lastupprepningsfaktor se BBK kap zeta Spricksäkerhetsfaktor se BBK KAP / sätts normalt till 1.5. ecs Krympning se BBK KAP srm,max Maximalt sprickavstånd, för nätarmering anges delningen mellan järnen. Tillåten sprickvidd Programmet beräknar erforderlig längsarmering så att angiven sprickvidd underskrids. Kollektivparameter Antal spänningscykler

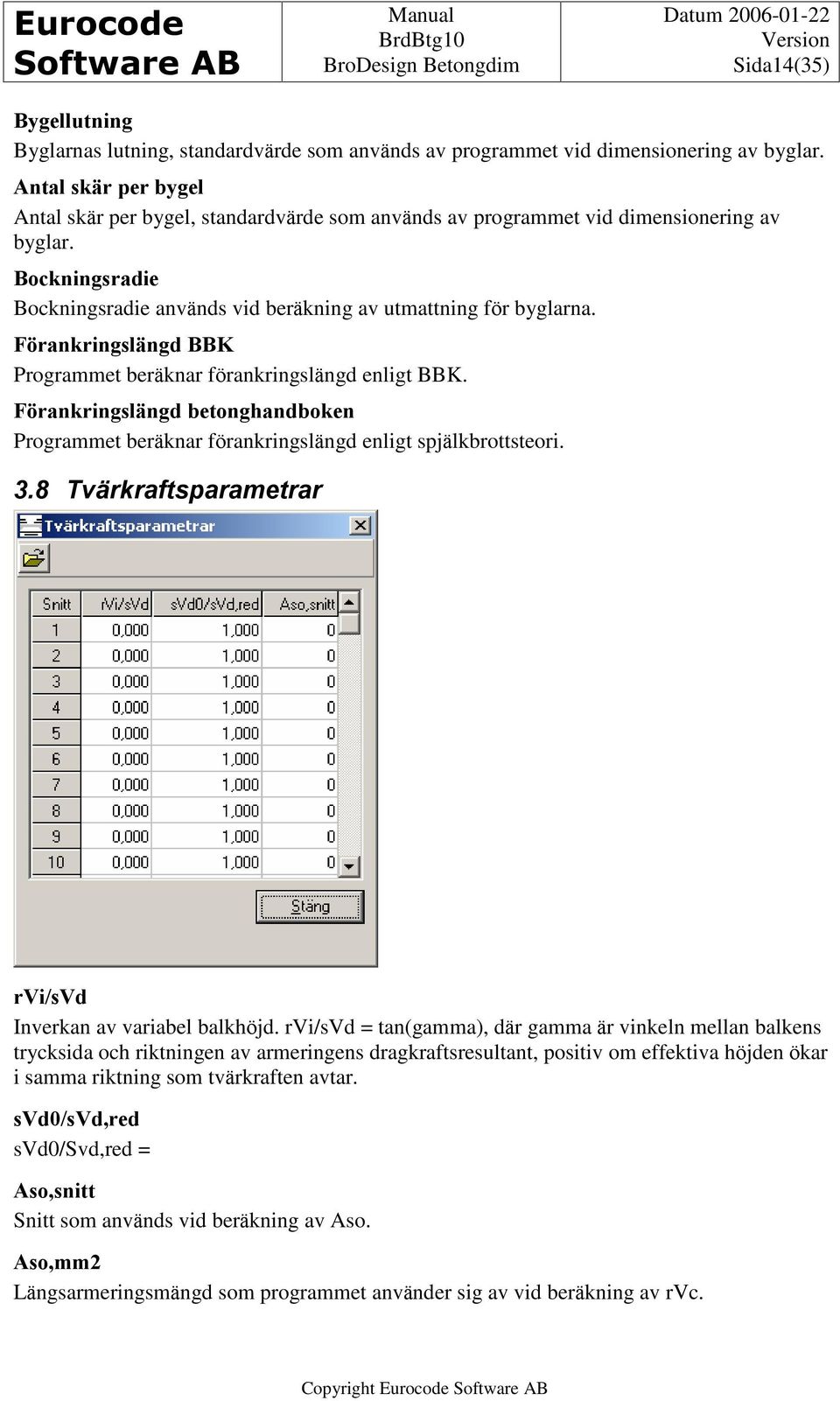

14 Sida14(35) Bygellutning Byglarnas lutning, standardvärde som används av programmet vid dimensionering av byglar. Antal skär per bygel Antal skär per bygel, standardvärde som används av programmet vid dimensionering av byglar. Bockningsradie Bockningsradie används vid beräkning av utmattning för byglarna. Förankringslängd BBK Programmet beräknar förankringslängd enligt BBK. Förankringslängd betonghandboken Programmet beräknar förankringslängd enligt spjälkbrottsteori. 3.8 Tvärkraftsparametrar rvi/svd Inverkan av variabel balkhöjd. rvi/svd = tan(gamma), där gamma är vinkeln mellan balkens trycksida och riktningen av armeringens dragkraftsresultant, positiv om effektiva höjden ökar i samma riktning som tvärkraften avtar. svd0/svd,red svd0/svd,red = Aso,snitt Snitt som används vid beräkning av Aso. Aso,mm2 Längsarmeringsmängd som programmet använder sig av vid beräkning av rvc.

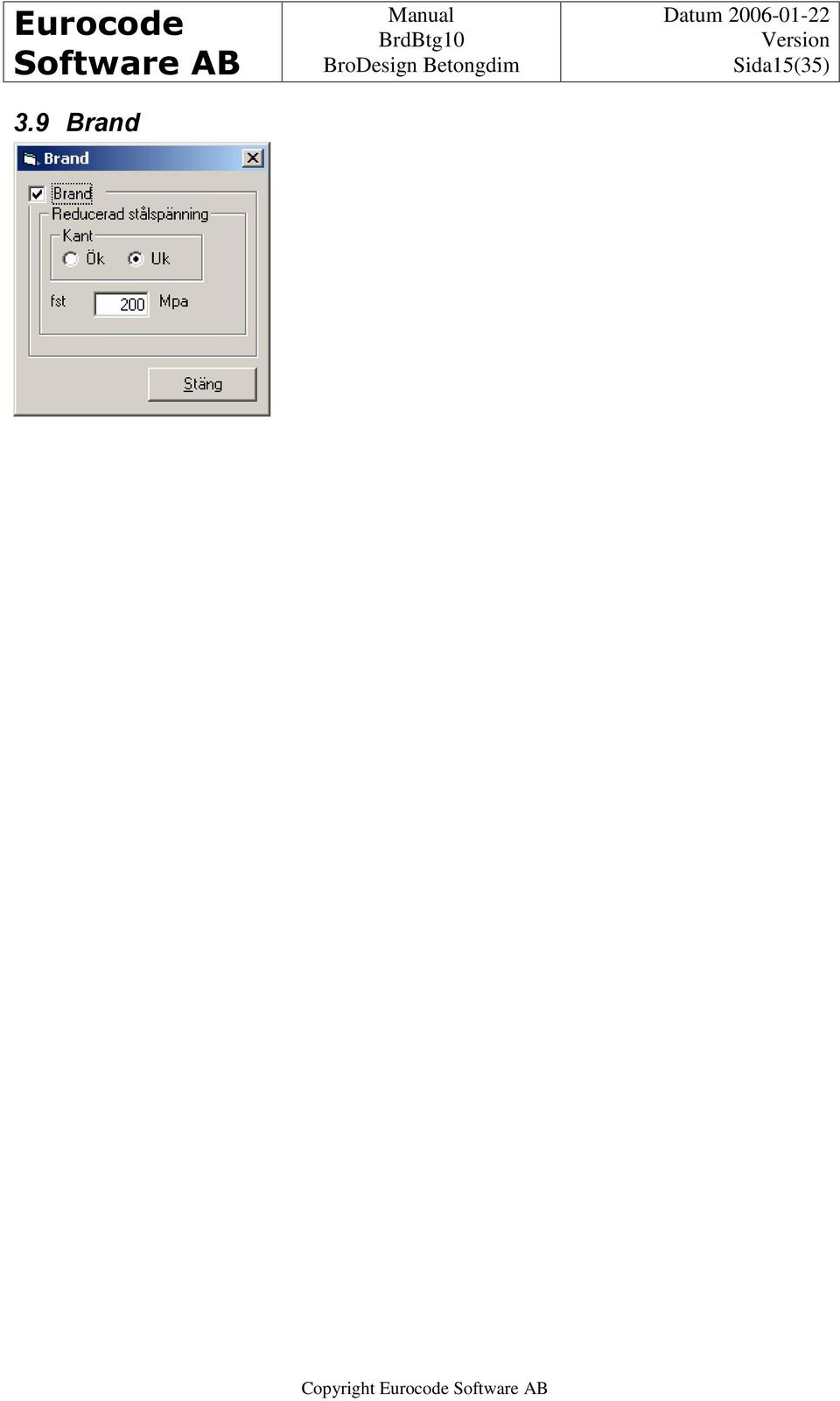

15 3.9 Brand Sida15(35)

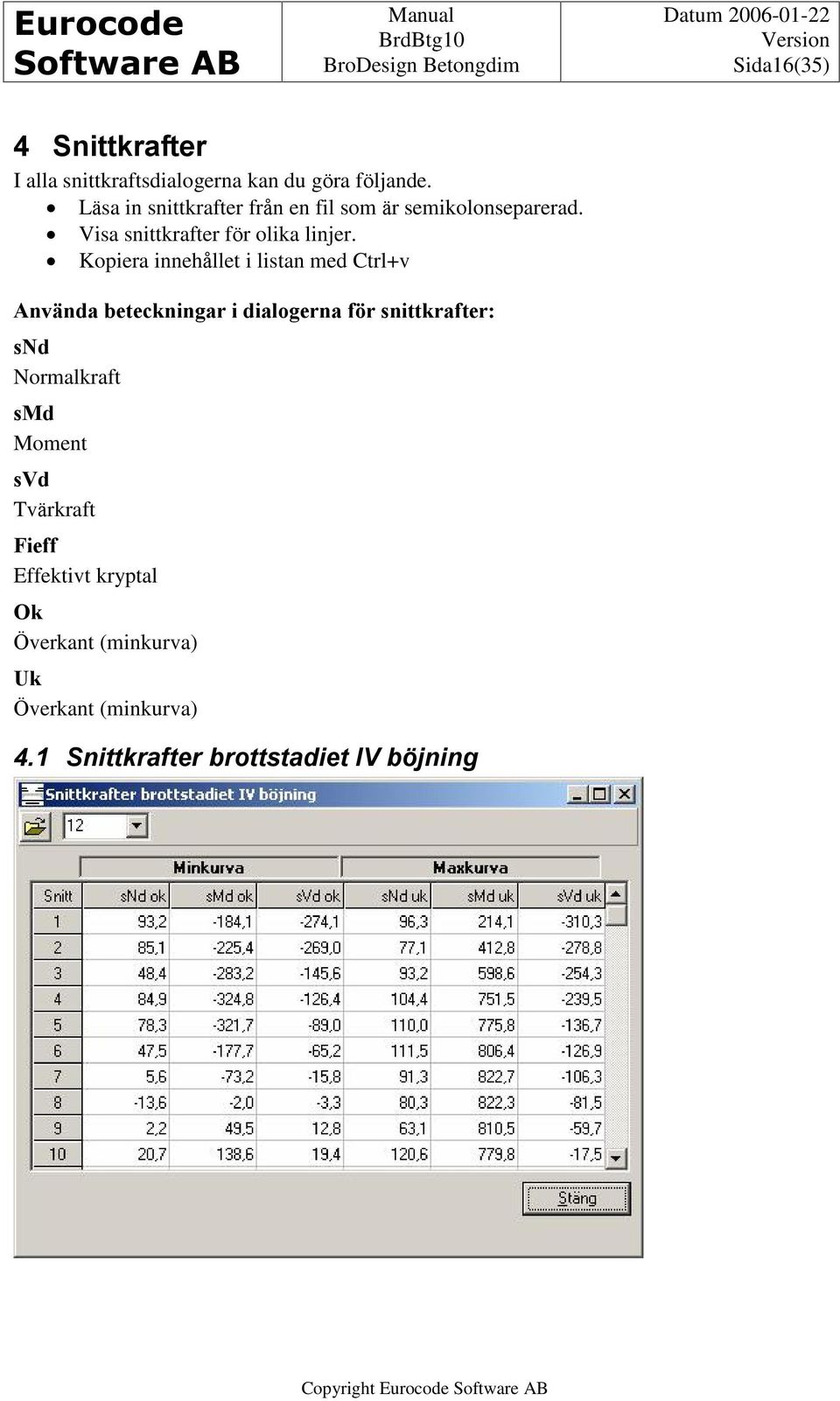

16 Sida16(35) 4 Snittkrafter I alla snittkraftsdialogerna kan du göra följande. Läsa in snittkrafter från en fil som är semikolonseparerad. Visa snittkrafter för olika linjer. Kopiera innehållet i listan med Ctrl+v Använda beteckningar i dialogerna för snittkrafter: snd Normalkraft smd Moment svd Tvärkraft Fieff Effektivt kryptal Ok Överkant (minkurva) Uk Överkant (minkurva) 4.1 Snittkrafter brottstadiet IV böjning

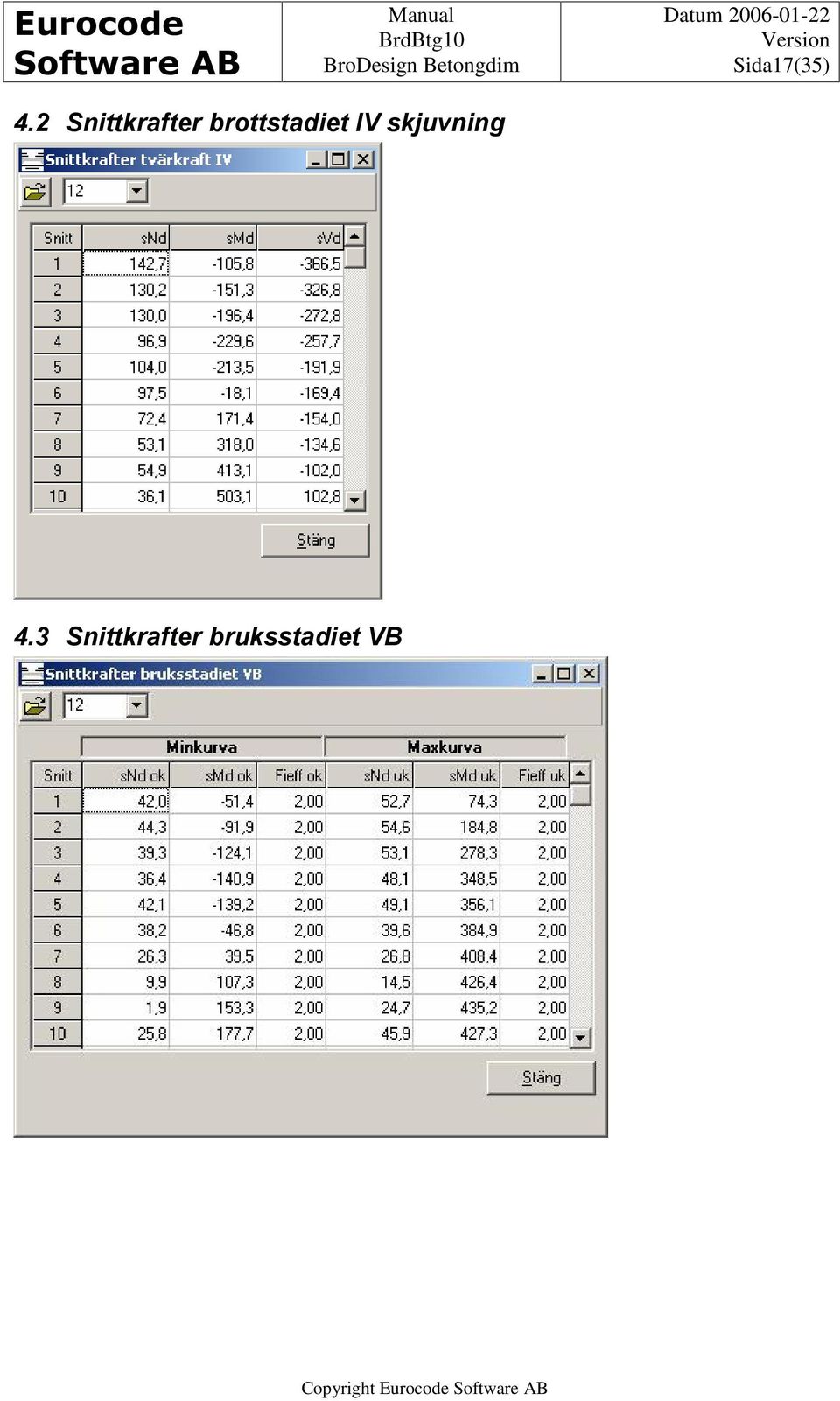

17 Sida17(35) 4.2 Snittkrafter brottstadiet IV skjuvning 4.3 Snittkrafter bruksstadiet VB

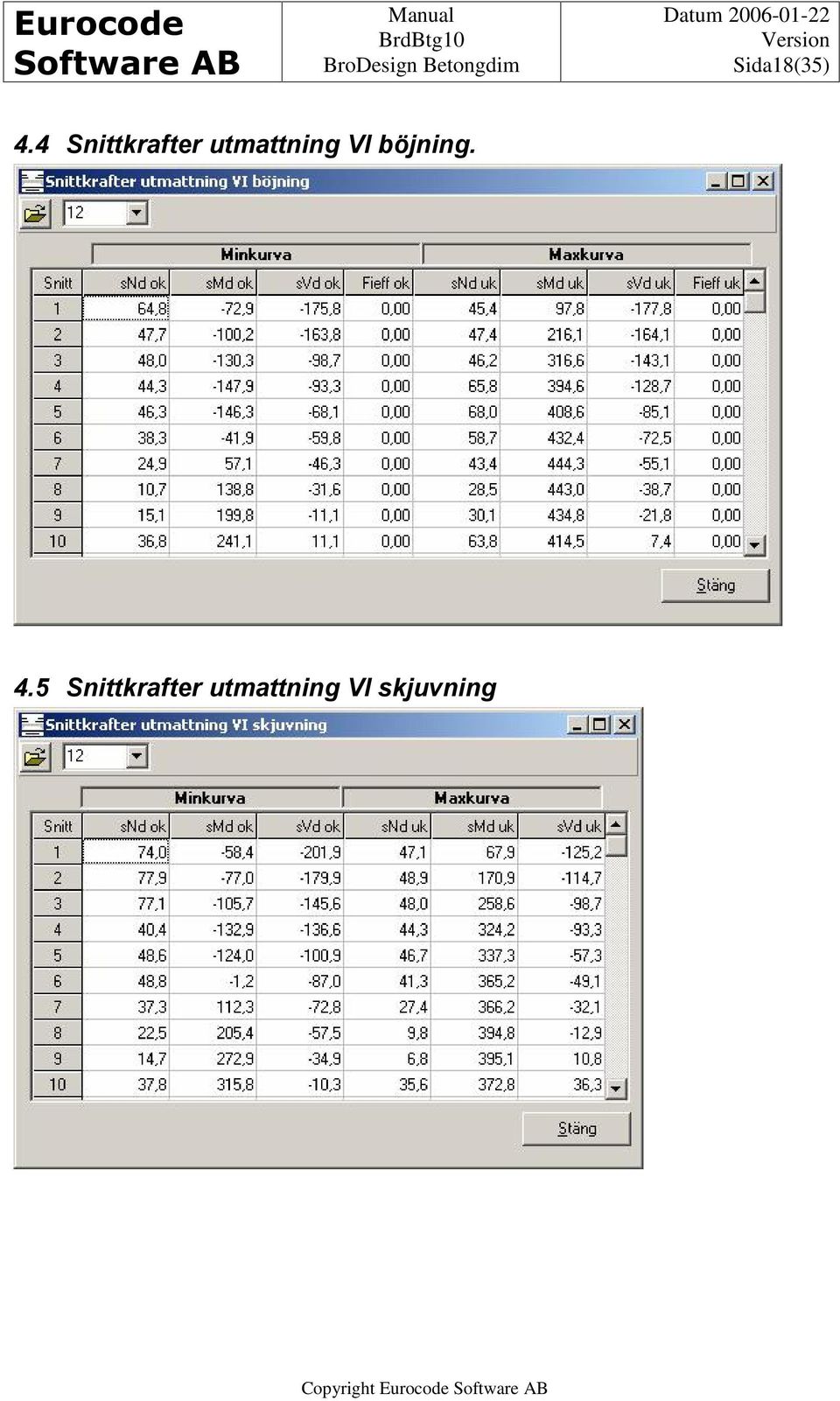

18 Sida18(35) 4.4 Snittkrafter utmattning VI böjning. 4.5 Snittkrafter utmattning VI skjuvning

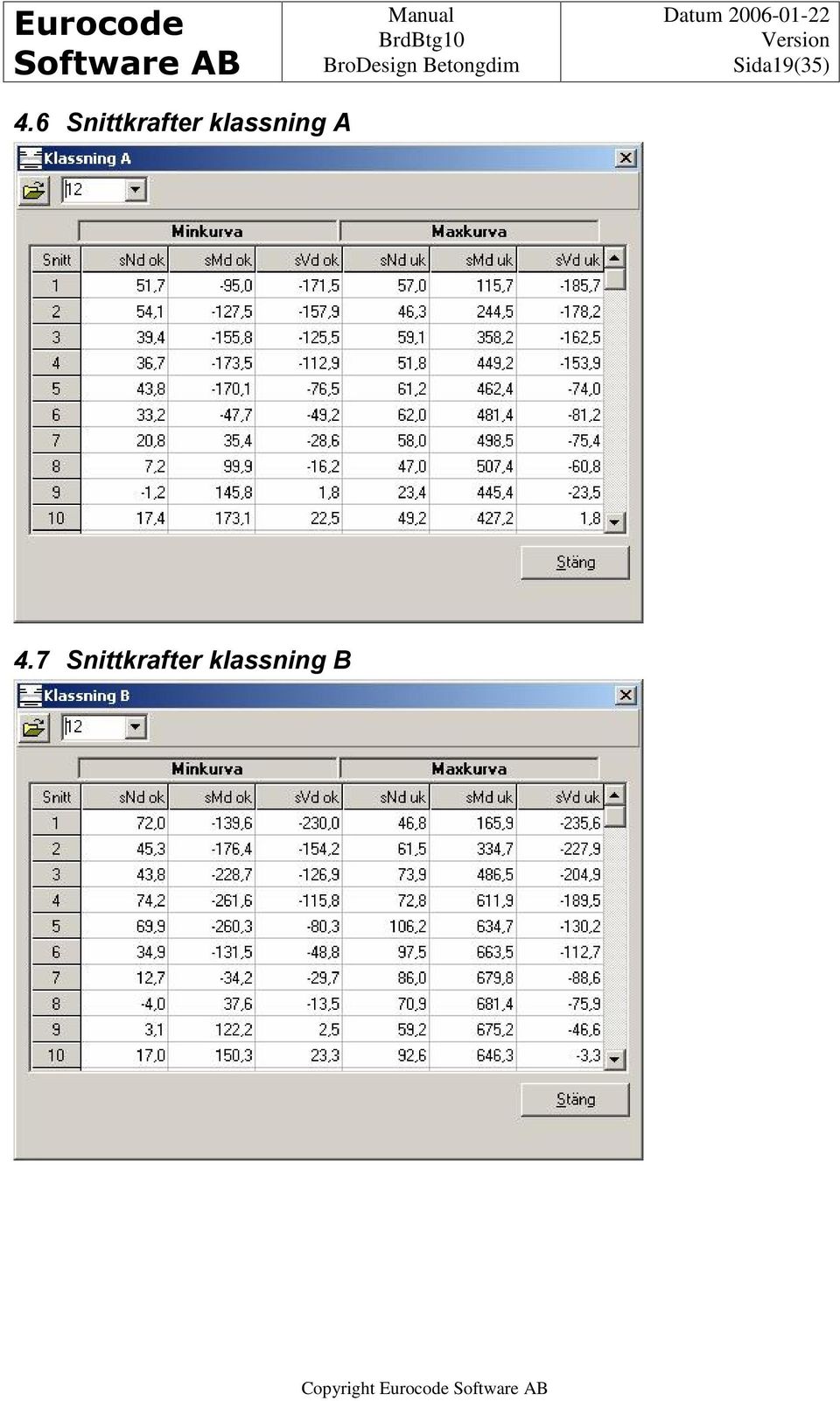

19 Sida19(35) 4.6 Snittkrafter klassning A 4.7 Snittkrafter klassning B

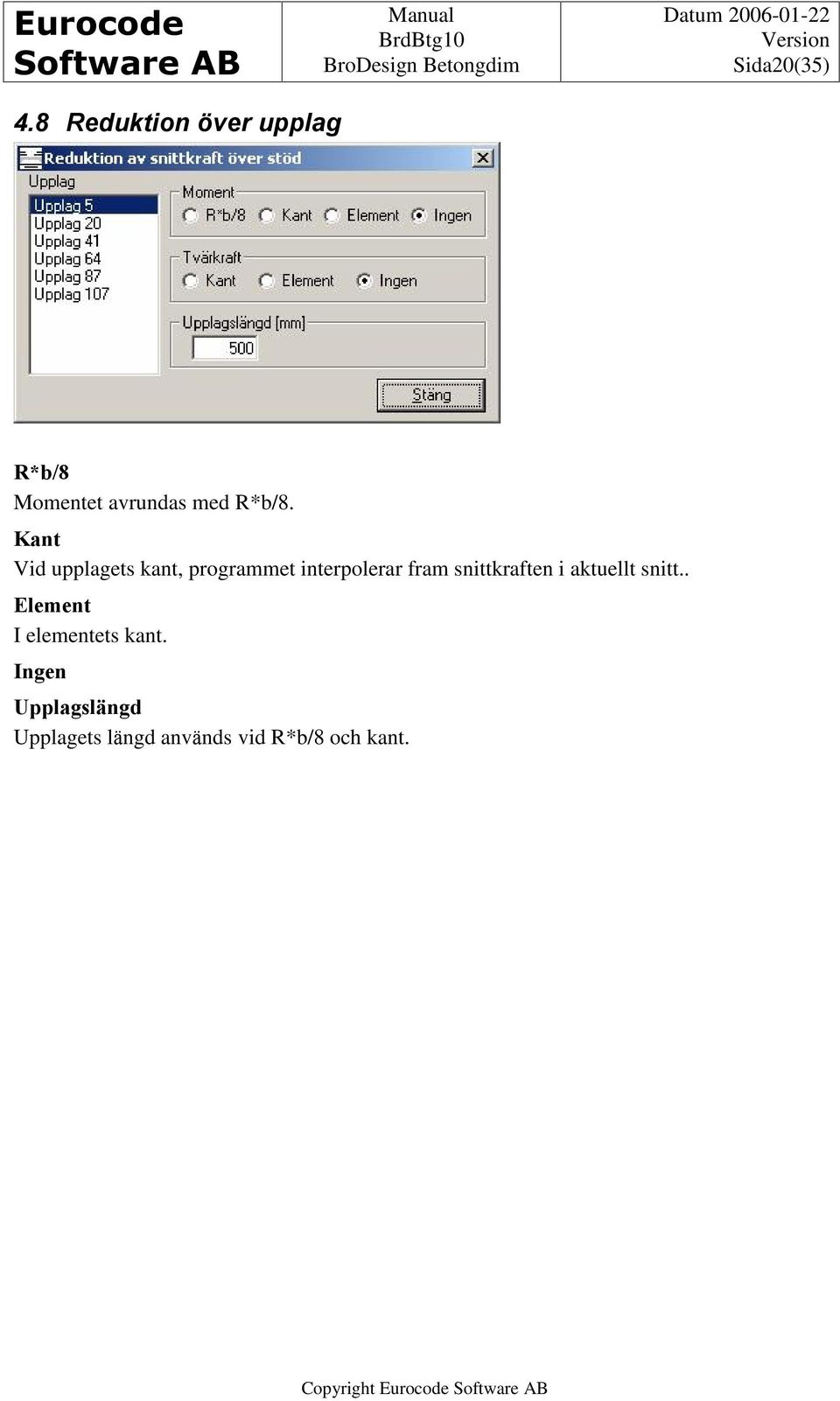

20 Sida20(35) 4.8 Reduktion över upplag R*b/8 Momentet avrundas med R*b/8. Kant Vid upplagets kant, programmet interpolerar fram snittkraften i aktuellt snitt.. Element I elementets kant. Ingen Upplagslängd Upplagets längd används vid R*b/8 och kant.

21 Sida21(35) 4.9 Läs snittkrafter från fil Snittkraftsfil Fil som innehåller snittkrafter. Mallfil för övriga indata Mallfil för information från följande dialoger: Systemdata Miljö Betong och armering Längsarmering per lager Parametrar Tvärkraftsparametrar Du skapar denna fil genom att använda menyvalet Arkiv/Spara som. Justering av snittkrafter Finns det extremvärden i första och sista snitt, kan du nollställa dessa värden. Parametrar Vilket effektivt kryptal som programmet använder vid beräkning i bruksgränstillståndet. Lagring av snittkrafter Om snittkrafterna skall lagras i indatafilen, max 100 snitt och 1 linje. Geometri tvärsnitt

22 Sida22(35) 5 Inläggning Rutiner för att ange böjarmering och tvärkraftsarmering. Denna armering redovisas som täckkurvor i respektive diagram. 5.1 Böjarmering Littera Kant 1= Ök 2=Uk Area Armeringsarea [mm 2 ] Delning Armeringens delning [mm] xstart Armerings start koordinat [m]. xslut Armerings slut koordinat [m]. Lager I vilket lager armeringen ligger i används vid beräkningen av förankringslängd. Diam Diameter på armering [mm] Kantavst På vilket avstånd från kanten armeringen ligger används vid beräkningen av förankringslängd. Lb Förankringslängd

23 5.1.1 Generera täckkurva Sida23(35) Area per armeringsmodul Armeringsmängd som används. Behovskurva max Programmet genererar en täckkurva som täcker maxbehovet för alla linjerna. Behovskurva medel Programmet genererar en täckkurva som täcker medelbehovet för alla linjerna.

24 Sida24(35) 5.2 Skjuvarmering Littera Area Armeringsarea [mm 2 ] Delning Armeringens delning [mm] xstart Armerings start koordinat [m]. xslut Armerings slut koordinat [m]. Beta Byglarnas lutning. Teta Trycksträvans lutning. AntalSkar Antal skär per bygel.

25 Sida25(35) 6 Visa Informationen i dialogerna visar den information du har kryssat för i respektive dialog. Följande val finns på dialogerna för Inställningar Maxkurvor Kurvor som visar det maximala armeringsbehovet för linjerna. Medelkurvor Kurvor som visar medelvärdet för linjernas armeringsbehov. Enskilda kurvor Armeringsbehov för valda linjer i listan Visa linjer. Täckkurvor Kurvan som täcker in behovet, redovisar det armering som är given i dialogerna Inläggning Böjarmering och Inläggning Skjuvarmering. 6.1 Diagram moment Snittkrafter

26 6.1.2 Armeringsbehov Sida26(35) Inställningar böjarmeringsdiagram

27 6.1.4 Armeringsspec Sida27(35)

28 6.2 Diagram tvärkraft Kapaciteter Sida28(35) Diagrammen visar lasteffekten av tvärkraften, kapaciteten för betongen och behovet för armeringen. Vd svd Vc+Vi+Vp rvc+rvi+rvp Vs rvs Inställningar skjuvarmeringsdiagram

29 Sida29(35) Armeringsbehov Den röda linjen visar behovet m h t utmattning. 4Ö16 C500 Delning s500 4S90 4 skäriga med lutning 90 grader

30 6.3 Diagram utmattning Betong Sida30(35)

31 Sida31(35) Böjarmering dsigma,st Inställningar utmattningsdiagram

32 6.4 Diagram klassning Sida32(35) Böjning Armeringsbehov Inställningar klassningsdiagram

33 Sida33(35) Tvärkraft Kapaciteter Inställningar klassningsdiagram

34 Sida34(35) 6.5 Numerisk Tabell 6.5 Använda beteckningar i utskriften asuk armeringsarea uk Asv Armeringsarea asök Armeringsarea ök Beta Bygellutning c c1 Minsta täckande betongskikt. co Minsta fria avstånd mellan parallella stänger i olika lager. cs Minsta fria avstånd mellan parallella stänger i samma lager. deln Delning duk Effektiv höjd uk dök Effektiv höjd ök Ec ecu fcc Dimensionerande hållfasthet Concrete Compression fct Dimensionerande hållfasthet Concrete Tension fi Armeringens diameter fst Dimensionernad hålfasthet Steel Tension Kappa,2 Linje Linje som avses Msr Moment Sprick nuk Antal järn ök ny nök Antal järn ök rvc Bärförmåga Tvärkraft Betong rvi Bärförmåga Tvärkraft Betong rvp Bärförmåga Tvärkraft Betong Normalkraft rvs Bärförmåga Tvärkraft Armering Scc Sigma Concrete Compression Sigma,st Spänning Stål Skär Antal skär per bygel Snitt Snitt som avses Srm Sprickavstånd medel Sst Sigma Steel Tension svd Lasteffekt Tvärkraft Dimensionerande wk Sprickavstånd karakteristisk wm Sprickavstånd medel

35 6.6 Utskriftsval Sida35(35) I denna dialog kryssar du i vilka grafikbilder som skall vara med på utskriften. Antal snitt: Antal snitt som skall redovisas mellan angivna upplag. Om du vill ha alla snitt matar du in ett stort tal t ex 99.
