1 Antal blad 23_(87) Blad nr 1 BYGGHANDLING A ENL PM-SÖ1 TJN REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST GENERALKONSULT A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E ÅF, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN CPT-ANLÄGGNING, HKP 15 SYSTEMET BYGGNAD 82 BESKRIVNING SÖ UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD Anders Nilsson DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H TORBJÖRN JOHNSSON A ANSVARIG TORBJÖRN JOHNSSON K / REV A

2 Hkpflj Malmen K / Sid. 2 (23) PROJEKTÖR: LEB CONSULT AB INNEHÅLLSFÖRTECKNING SID 81 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT...3 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM...6 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM...7 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M...7 SC SE SF EL- OCH TELEKABLAR M M...9 RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM...10 DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM...11 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER...12 SL SM APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM...12 UTTAG I ELKRAFTSYSTEM...13 SQ ROTERANDE MASKINER...13 TGB UB KOMMUNIKATIONSENHETER I DATANÄT...13 GIVARE...14 UE STÄLLDON...17 UF Y STYR- OCH LOGIKENHETER...18 MÄRKNING, PROVNING, DOKUMENTATION M.M...19 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM...20 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER...21 Bilaga 1 K0043 Tillfälligt STYR-PM 33 sidor Inkl. (bilagor 18 sidor) Bilaga 11 Driftbeskrivning med apparatskåp 13 sidor

3 Hkpflj Malmen K / Sid. 3 (23) Denna beskrivning ansluter till AMA STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT Denna beskrivning behandlar styr- och övervakningssystems utförande inom Malmen, tillbyggnad simulator till byggnad 082,. Erforderliga mängder för apparater och ledningar är beroende av entreprenörens utrustning. Funktionskraven i beskrivningen, scheman och ritningar utgör underlag för bedömning av erforderlig systemlösning och utrustning. SYSTEM OCH FUNKTIONSBESKRIVNING Entreprenaden avser elektronisk och datoriserad styr-, regler- och övervakningsanläggning för VVS och fastighetsautomation. En generell Styr/SÖ-beskrivning (bilaga 1, K0043 Tillfälligt STYR-PM) daterad med senaste ändring daterad , har upprättats för HkpFlj Malmen med krav på utförande på datorsystem, apparatskåp, installationer uppkopplade mot apparatskåp och entreprenadgränser samt märkning. Innehållet i K0043 Tillfälligt STYR-PM (i denna handling betecknad bilaga 1) gäller även för denna entreprenad SÖE. I denna handling är AMA-koder från K0043 Tillfälligt STYR-PM redovisad men ej den underliggande texten (men den texten ingår likväl). Undantagen är redovisade i denna handling, genom att utgående text i K0043 Tillfälligt STYR-PM (bilaga 1) är markerad med genomstruken text. Text under AMA-koder i denna beskrivning innehåller kompletteringar av texten i K0043 Tillfälligt STYR-PM (bilaga 1). Byggobjektet Består av tillbyggnad av hangar- och flygtjänstbyggnad. Allmänt Nyinstallation av styr- och övervakningsinstallation.

4 Hkpflj Malmen K / Sid. 4 (23) Omfattning I styrentreprenaden ingår: Komplett styr-, regler- och övervakningsanläggning för den tekniska installationen med allt arbete, provning, injustering och dokumentation för erhållande av funktion enligt denna handling. Entreprenaden omfattar leverans och montage av styr- och övervakningsanläggning, inklusive installation till fullt funktions- och driftfärdig anläggning, varvid även ingår att övervaka och ansvara för att i egen entreprenad eller i sidoentreprenad ingående ledningar för styr- och övervakningsapparater samt elapparater har rätt funktion och blir rätt inkopplade. Den elektriska installationen i byggnaden skall utföras med 5-ledarsystem. Ansvar för CE-märkning av i entreprenaden ingående apparater. Allmänt - Märkning, provning och injustering, relationshandlingar och teknisk dokumentation samt information och service enligt kap Y. - Leverans, montage och injustering av kompletta reglerutrustningar enligt kap U. - Leverans och montage av erforderliga el- och styrledningar till enheter inom apparatrum med erforderlig kanalisation samt elektrisk inkoppling av i denna beskrivning (inkl bilagor 11, 12) angivna utrustningar, motorer och andra elapparater. - Fiberinstallation ingår inte i denna entreprenad, däremot ingår apparatskåpsswitch SW301. Personals kvalifikationer Entreprenören är skyldig att ställa teknisk personal, som är väl förtrogen med offererade tekniska lösningar, till beställarens förfogande. FÖRKORTNINGAR SOM FÖREKOMMER: I denna handling förekommer förkortningen SÖE som beteckning på entreprenören som skall leverera SÖ-installation enligt denna handling. SÖE LE RE EE Styr och övervakningsentreprenören (denna handling) Luftbehandlingsentreprenören Rörentreprenören Elentreprenören

5 Hkpflj Malmen K / Sid. 5 (23) 81:1 ALLMÄNNA PROJEKTERINGS- OCH SYSTEMKRAV Preliminära data för elmotorer skall anges i driftbeskrivning bilaga 12 apparatskåp, I samband med upprättandet av FU. Se Bilaga 3. 81:2 GRÄNSDRAGNING 81:3 ALLMÄNNA TEKNISKA OCH DIMENSIONERANDE DATA VS KB01 Värmebärare, sekundär Systemtemperatur 55 / 45 C Tryckklass PN 6 Köldbärare Systemtemperatur 7 / 12 C Tryckklass PN 6/10 81:4 UTRYMMEN 81:5 PLATSUTRUSTNINGAR I entreprenaden ingående styr- och övervakningsapparater framgår av denna handling. Funktionskrav specificeras i funktionsbeskrivningen för varje system bilaga 11. Ritningar för ledningsinstallation av styrutrustning ingående i EE redovisas i ritningsförteckningen, för att visa placering och omfattning av kanalisation samt ledningar utanför apparatrum. 81:6 MILJÖBETINGELSER Miljöfaktorer FortV s Miljöpolicy skall följas. 81:7 KANALISATIONSSYSTEM/LEDNINGSSYSTEM Kompletterande kanalisation innanför apparatrum och fläktrum för SÖinstallationerna ingår i SÖE. För styr- och övervakningsapparater placerade inom fläkt- och apparatrum ingår det i denna entreprenaden installation av elektriskt ledningssystem. Om ej annat är redovisat i driftbeskrivningen. 63.NC/1 System för avbrottsfri kraft system med omriktare

6 Hkpflj Malmen K / Sid. 6 (23) PS PSD PSD.21 VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM STYRVENTILER Styrventiler med fabriksmonterat ställdon i vätskesystem Ventiler skall vara av typ sätesventiler. För ventiler gäller min reglerområde 1:50 Kv/Kv min samt max läckage 0,05% vid differenstryck motsvarande tryckfallet vid öppen ventil. Tvåvägsventiler skall vara enkelsätiga. SÖE skall kontrollera att ventilkopplingen är rätt utförd samt att styrventilen är rätt monterad och påtala ev. brister/felaktigheter till Byggherren. Styrventil skall vara utförd för anslutet medium enligt driftbeskrivningens flödesschema. Styrventiler från och med DN65 och större skall vara flänsade. Ställdon enligt kod UEC. Magnetventilen skall ha manöverspänning 230 V, 50 Hz. Magnetventil i kallvattensystem skall ha slagfri stängning.

7 Hkpflj Malmen K / Sid. 7 (23) S SB APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M Stativ, ledningsstegar, ledningsrännor, skyddsrör och skyddsprofiler etc inom teknikrum anpassas med hänsyn till sidoentreprenörers montage. SBD SBD.2 KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Kabelstegar och kabelrännor av ledande material skall vara skyddsjordade. Avskiljningsplåtar skall användas för att separera olika kabelkategorier som monteras på gemensam stege eller ränna. Erforderliga avväxlingar p g a ventilationskanaler o d utförs av entreprenören i samband med uppsättning av stegar och rännor. Stegar och rännor med tillbehör skall utföras förzinkade enl LDV.11 klass A och vara försedda med dräneringshål. I mån av plats får elentreprenörs stegar användas även inom VVS-utrymme, efter samråd med EE. Krökar och avgreningar på stege skall vara fasade eller rundade, så att kablar alltid vilar på stegen. Vid förläggning av stege utefter betong- eller tegelvägg fästes konsoler direkt i vägg. Vid övriga väggtyper fästes sidohängd konsol i tak. Stege som inte ansluter sig till vägg monteras på hängkonsol med mittpendel. SBD.212 Tunga kabelstegar Installeras i VVS-utrymme. 30% reservutrymme inkl sidoentreprenörers kabelutrymme. SBD.213 Lätta kabelstegar

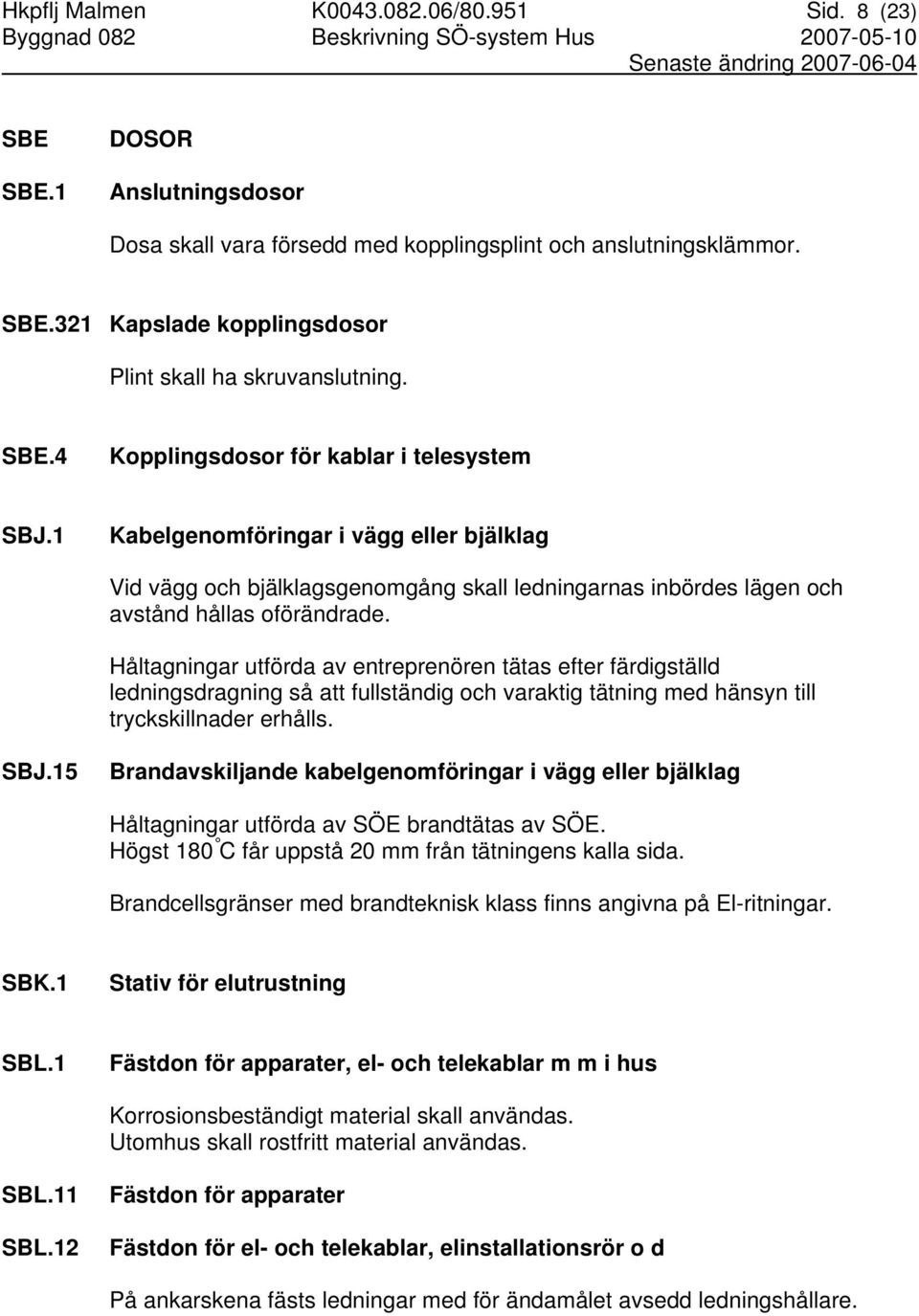

8 Hkpflj Malmen K / Sid. 8 (23) SBE SBE.1 DOSOR Anslutningsdosor Dosa skall vara försedd med kopplingsplint och anslutningsklämmor. SBE.321 Kapslade kopplingsdosor Plint skall ha skruvanslutning. SBE.4 Kopplingsdosor för kablar i telesystem SBJ.1 Kabelgenomföringar i vägg eller bjälklag Vid vägg och bjälklagsgenomgång skall ledningarnas inbördes lägen och avstånd hållas oförändrade. Håltagningar utförda av entreprenören tätas efter färdigställd ledningsdragning så att fullständig och varaktig tätning med hänsyn till tryckskillnader erhålls. SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag Håltagningar utförda av SÖE brandtätas av SÖE. Högst 180 C får uppstå 20 mm från tätningens kalla sida. Brandcellsgränser med brandteknisk klass finns angivna på El-ritningar. SBK.1 Stativ för elutrustning SBL.1 Fästdon för apparater, el- och telekablar m m i hus Korrosionsbeständigt material skall användas. Utomhus skall rostfritt material användas. SBL.11 SBL.12 Fästdon för apparater Fästdon för el- och telekablar, elinstallationsrör o d På ankarskena fästs ledningar med för ändamålet avsedd ledningshållare.

9 Hkpflj Malmen K / Sid. 9 (23) SBN KABELSKYDD OCH KABELMARKERINGAR SBN.112 Kabelskydd av plaströr SC EL- OCH TELEKABLAR M M Kablar skall vara av halogenfri typ. Kablar mellan våningsplan och i mark installeras omdragbart i rör. SCB SCC KRAFTKABLAR INSTALLATIONSKABLAR EBB-AL används upp till 2,5 mm 2, däröver kablar av typ EBBJ/FBBJ. SCD ANSLUTNINGSKABLAR FÖR ELKRAFT Apparater som monteras på skakande maskinfundament, skall anslutas med MGCG. SCF TELE- OCH DATAKABLAR Ledning till/för givare etc anpassas till funktion dock lägst av kabelkvalité typ EBBR. SCM SC-.11 SC-.13 SC-.221 SC-.4 SDB.1 KABLAR FÖR STYRNING, MÄTNING OCH INDIKERING Kablar på väggyta eller takyta Kablar i schakt Kablar i regelkonstruktion Kablar på kabelstege, kabelränna e d Elektriska förbindningar SDB.222 Skarvar på installationskabel

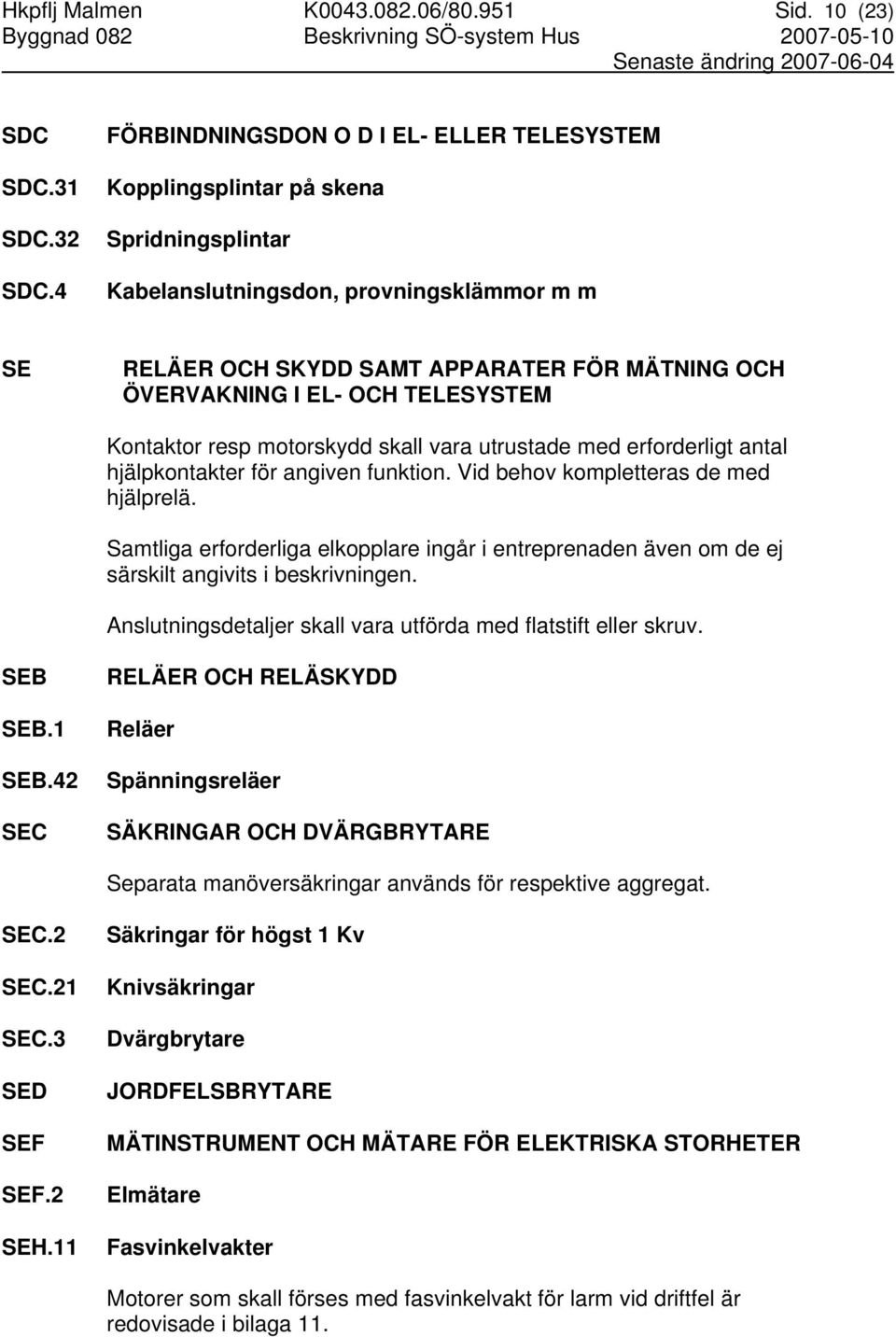

10 Hkpflj Malmen K / Sid. 10 (23) SDC SDC.31 SDC.32 SDC.4 FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM Kopplingsplintar på skena Spridningsplintar Kabelanslutningsdon, provningsklämmor m m SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM Kontaktor resp motorskydd skall vara utrustade med erforderligt antal hjälpkontakter för angiven funktion. Vid behov kompletteras de med hjälprelä. Samtliga erforderliga elkopplare ingår i entreprenaden även om de ej särskilt angivits i beskrivningen. Anslutningsdetaljer skall vara utförda med flatstift eller skruv. SEB SEB.1 SEB.42 SEC RELÄER OCH RELÄSKYDD Reläer Spänningsreläer SÄKRINGAR OCH DVÄRGBRYTARE Separata manöversäkringar används för respektive aggregat. SEC.2 SEC.21 SEC.3 SED SEF SEF.2 SEH.11 Säkringar för högst 1 Kv Knivsäkringar Dvärgbrytare JORDFELSBRYTARE MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER Elmätare Fasvinkelvakter Motorer som skall förses med fasvinkelvakt för larm vid driftfel är redovisade i bilaga 11.

11 Hkpflj Malmen K / Sid. 11 (23) SF SFE SFE.2 SJC SJC.22 SJC.42 DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM DATORPROGRAMVAROR Tillämpningsprogramvaror TRANSFORMATORER Skyddstransformatorer Spänningstransformatorer Transformatorer i apparatskåp skall vara dimensionerade med 30% effektreserv. Transformator för 230/24V skall vara avsäkrad på sekundärsidan med 2-poliga dvärgbrytare. SJF.41 Frekvensomriktare för motordrift Frekvensomriktare, för motor med: - Analog in-/utgång - Seriell in-/utgång - Larmsignal vid fel - Möjlighet till programmering av frekvensomformaren så att olika kritiska varvtal kan undvikas - Funktion för temperaturskydd i elmotor - Kapslingen skall motsvara lägst IP43. Vid behov anordnas ventilation med filter så att temperaturen i kapslingen icke överstigen +40ºC - Placeras så nära motorn som möjligt för att minimera övertonsströmmar och att annan utrustning störs - Kunna valfritt programmeras för automatisk omkoppling mellan minst 2 st förinställda frekvenser - Vara försedd med radioavstörningsskydd enligt EN Vara försedd med elektroniskt inställbart överlastrelä för skydd och felsignal - Rampfunktion acceleration/retardation - Vara försedd med display och knappsats så att mätvärden, parametrar och feldiagnostik skall kunna avläsas och ställas in. Kabel mellan apparatskåp och frekvensomriktare samt mellan frekvensomriktare och motor skall vara skärmad och jordad i hela sin längd samt förläggas avskilt från styrkablar.

12 Hkpflj Malmen K / Sid. 12 (23) SK SKB KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER KOPPLINGSUTRUSTNINGAR SKB.422 Beröringsskyddade centraler SKB.4222 Dvärgbrytarcentraler SKB.51 Apparatskåp Terminal i skåpfront skall ingå likvärdig med Beijer E300 SKF SKF.12 SKF.22 SKF.32 SKF.5 SKF.51 SKF.56 SKF.62 SKF.72 ELKOPPLARE I KOPPLINGSUTRUSTNING Effektbrytare för högst 1 kv Frånskiljare för högst 1 kv Lastbrytare och lastfrånskiljare för högst 1 kv Startkopplare, pådrag mm för högst 1 kv Motorskyddsbrytare Mjukstartare Lågspänningskontaktorer Säkerhetsbrytare för högst 1 kv Säkerhetsbrytare förses med hjälpkontakt som inkopplas enligt funktionsbeskrivningen SL SLB SLC.32 APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM STRÖMSTÄLLARE MM I ELSYSTEM Elektronisk tidströmställare Elektronisk tidströmställare skall ha: - vit täckplatta med 1 tryckknapp med tillfunktion indikerad med grön lysdiod. - matningsspänning 24 V AC. - omställningsmöjlighet på baksidan för tid inom området tid 0-6 tim. - minsta upplösning 0,5 tim. - potentialfri växlande kontakt med brytförmåga 6A, 230 VAC.

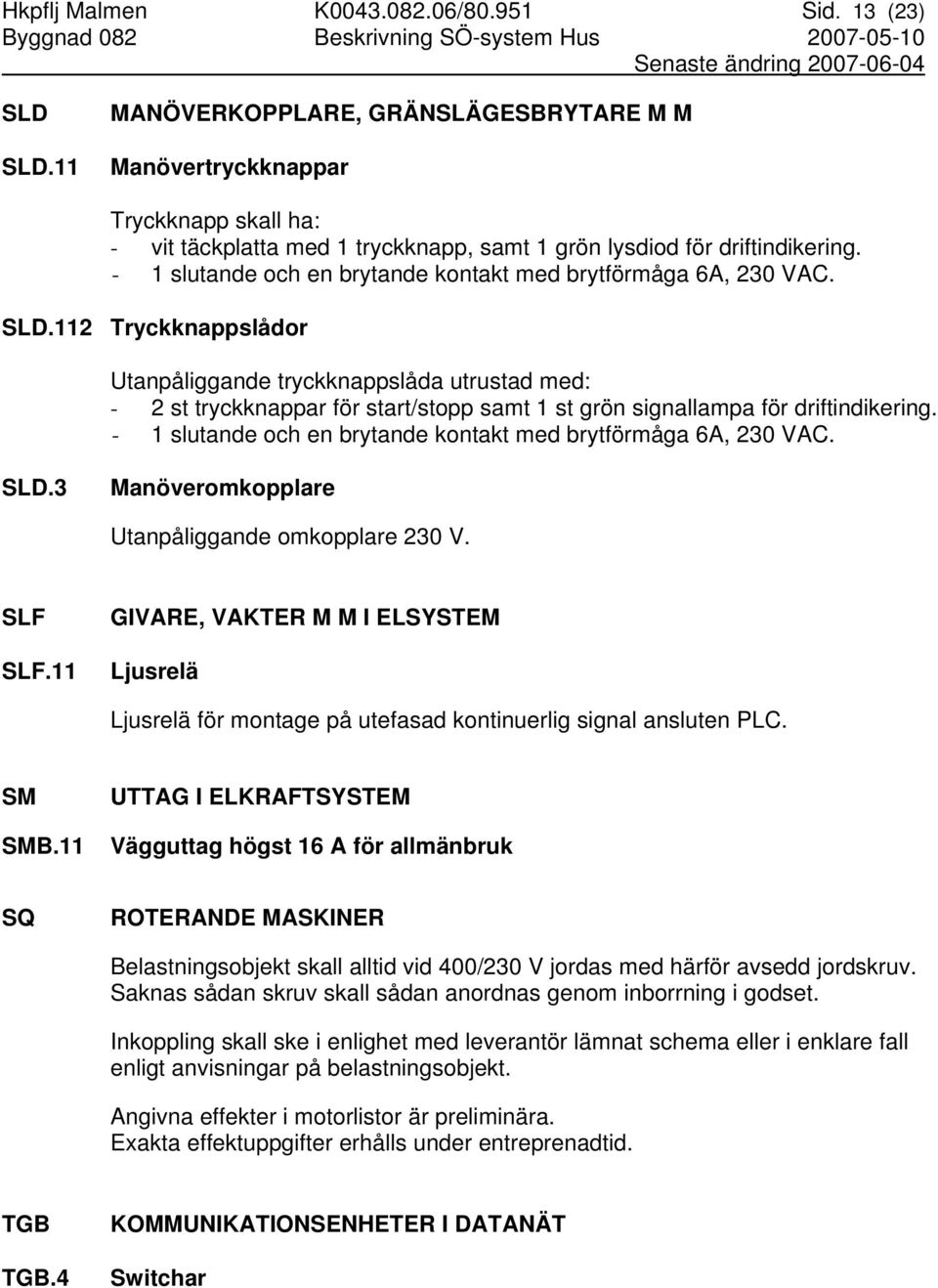

13 Hkpflj Malmen K / Sid. 13 (23) SLD SLD.11 MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M Manövertryckknappar Tryckknapp skall ha: - vit täckplatta med 1 tryckknapp, samt 1 grön lysdiod för driftindikering. - 1 slutande och en brytande kontakt med brytförmåga 6A, 230 VAC. SLD.112 Tryckknappslådor Utanpåliggande tryckknappslåda utrustad med: - 2 st tryckknappar för start/stopp samt 1 st grön signallampa för driftindikering. - 1 slutande och en brytande kontakt med brytförmåga 6A, 230 VAC. SLD.3 Manöveromkopplare Utanpåliggande omkopplare 230 V. SLF SLF.11 GIVARE, VAKTER M M I ELSYSTEM Ljusrelä Ljusrelä för montage på utefasad kontinuerlig signal ansluten PLC. SM SMB.11 UTTAG I ELKRAFTSYSTEM Vägguttag högst 16 A för allmänbruk SQ ROTERANDE MASKINER Belastningsobjekt skall alltid vid 400/230 V jordas med härför avsedd jordskruv. Saknas sådan skruv skall sådan anordnas genom inborrning i godset. Inkoppling skall ske i enlighet med leverantör lämnat schema eller i enklare fall enligt anvisningar på belastningsobjekt. Angivna effekter i motorlistor är preliminära. Exakta effektuppgifter erhålls under entreprenadtid. TGB TGB.4 KOMMUNIKATIONSENHETER I DATANÄT Switchar

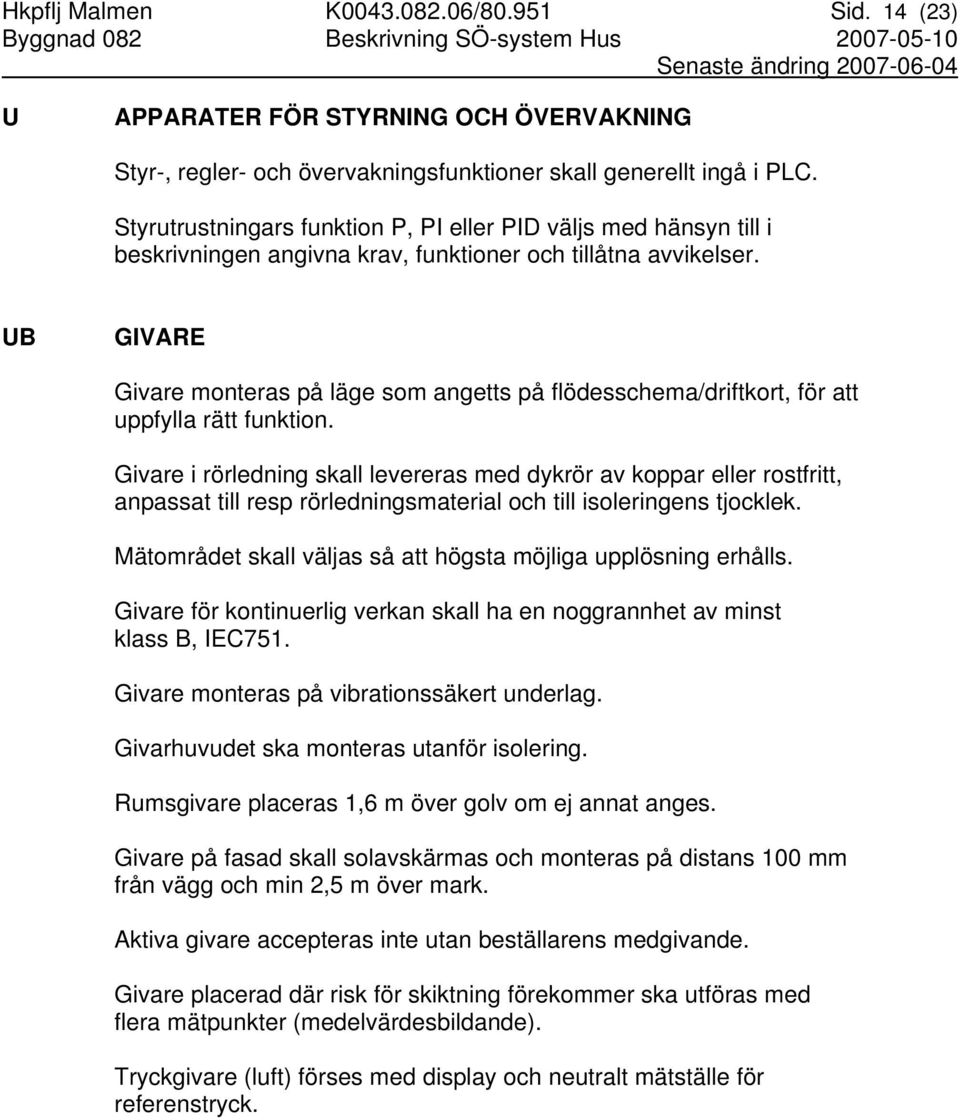

14 Hkpflj Malmen K / Sid. 14 (23) U APPARATER FÖR STYRNING OCH ÖVERVAKNING Styr-, regler- och övervakningsfunktioner skall generellt ingå i PLC. Styrutrustningars funktion P, PI eller PID väljs med hänsyn till i beskrivningen angivna krav, funktioner och tillåtna avvikelser. UB GIVARE Givare monteras på läge som angetts på flödesschema/driftkort, för att uppfylla rätt funktion. Givare i rörledning skall levereras med dykrör av koppar eller rostfritt, anpassat till resp rörledningsmaterial och till isoleringens tjocklek. Mätområdet skall väljas så att högsta möjliga upplösning erhålls. Givare för kontinuerlig verkan skall ha en noggrannhet av minst klass B, IEC751. Givare monteras på vibrationssäkert underlag. Givarhuvudet ska monteras utanför isolering. Rumsgivare placeras 1,6 m över golv om ej annat anges. Givare på fasad skall solavskärmas och monteras på distans 100 mm från vägg och min 2,5 m över mark. Aktiva givare accepteras inte utan beställarens medgivande. Givare placerad där risk för skiktning förekommer ska utföras med flera mätpunkter (medelvärdesbildande). Tryckgivare (luft) förses med display och neutralt mätställe för referenstryck.

15 Hkpflj Malmen K / Sid. 15 (23) UBA UBA.2 GIVARE MED SAMMANSATT FUNKTION Sammansatt givare för temperatur och fukt, rumsmonterade, kontinuerliga elektriska Givare för beräkning av daggpunkt Inbyggd-, alternativt beräkning i PLC UBB.12 Givare för temperatur, kanalmonterade, kontinuerliga elektriska UBB.21 Givare för temperatur, rumsmonterade, stegvisa elektriska UBB.22 Givare för temperatur, rumsmonterade, kontinuerliga elektriska UBB.32 Givare för temperatur, rörmonterade, kontinuerliga elektriska UBB.42 Givare för temperatur, utomhusmonterade, kontinuerliga elektriska UBB.421 Givare för temperatur, utomhusmonterade, kontinuerliga elektriska Givare med känselkropp monterad i mark, för avkännande av markyttemperatur. UBC.11 Givare för tryck, kanalmonterade, stegvisa elektriska UBC.12 UBC.32 UBD.1 UBD.21 Givare för tryck, kanalmonterade, kontinuerliga elektriska Givare för tryck, rörmonterade, kontinuerliga elektriska Givare för fukt, kanalmonterade Givare för fukt, rumsmonterade, stegvisa elektriska Läckagevakt med känselkropp monterad på golv. UBD.22 Givare för fukt, rumsmonterade, kontinuerliga elektriska

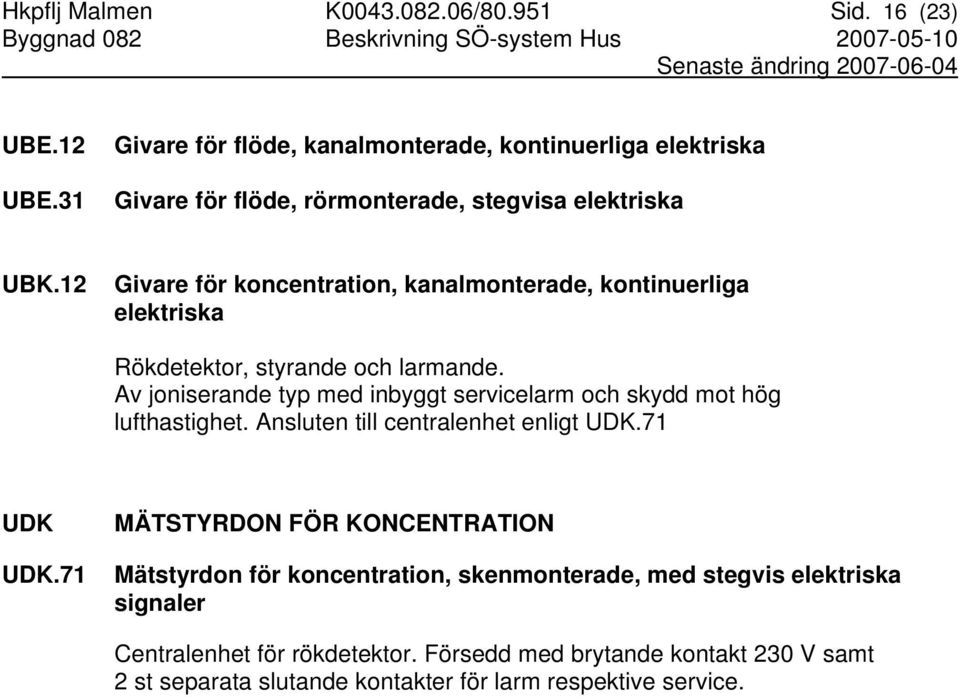

16 Hkpflj Malmen K / Sid. 16 (23) UBE.12 UBE.31 Givare för flöde, kanalmonterade, kontinuerliga elektriska Givare för flöde, rörmonterade, stegvisa elektriska UBK.12 Givare för koncentration, kanalmonterade, kontinuerliga elektriska Rökdetektor, styrande och larmande. Av joniserande typ med inbyggt servicelarm och skydd mot hög lufthastighet. Ansluten till centralenhet enligt UDK.71 UDK UDK.71 MÄTSTYRDON FÖR KONCENTRATION Mätstyrdon för koncentration, skenmonterade, med stegvis elektriska signaler Centralenhet för rökdetektor. Försedd med brytande kontakt 230 V samt 2 st separata slutande kontakter för larm respektive service.

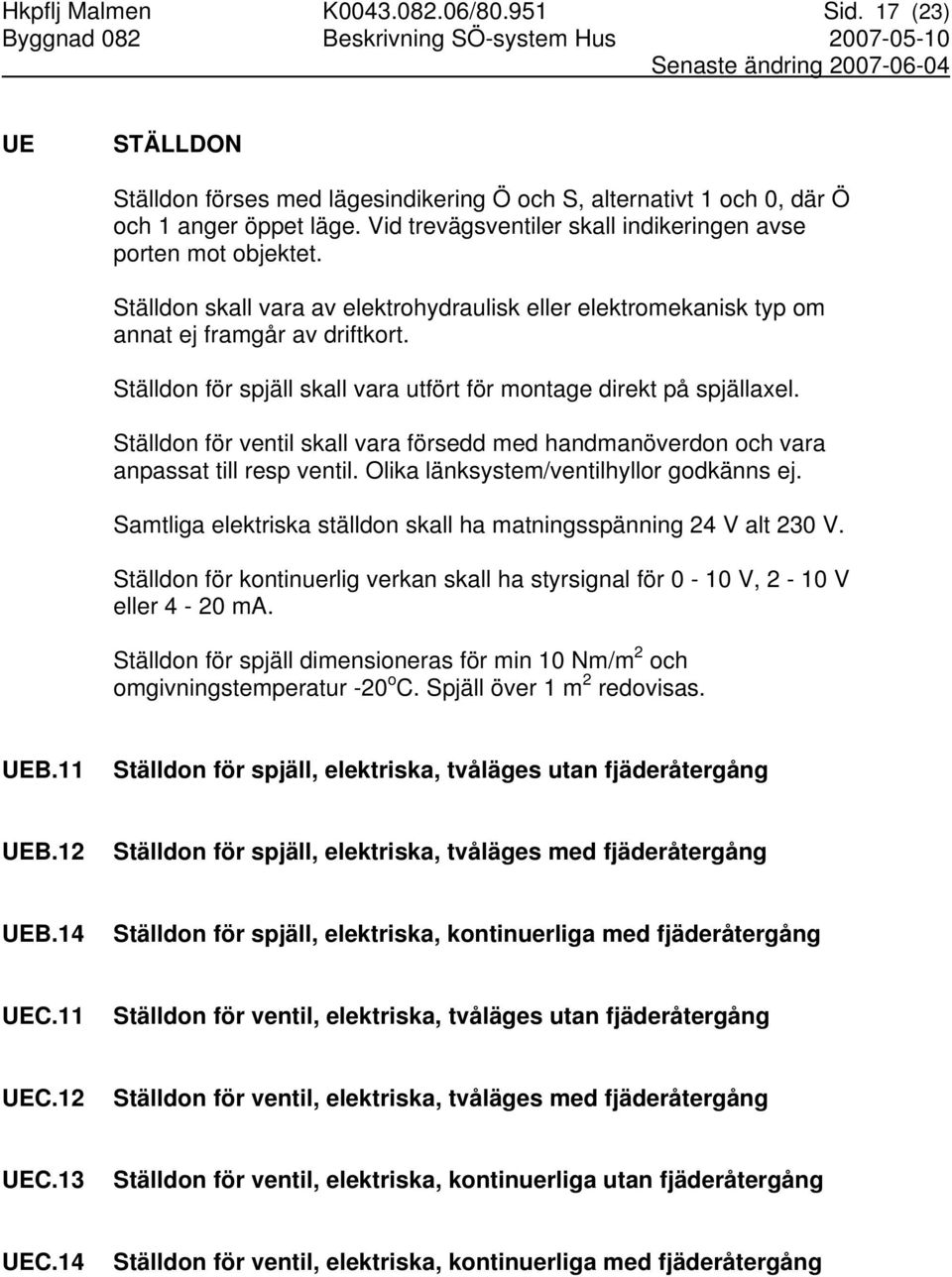

17 Hkpflj Malmen K / Sid. 17 (23) UE STÄLLDON Ställdon förses med lägesindikering Ö och S, alternativt 1 och 0, där Ö och 1 anger öppet läge. Vid trevägsventiler skall indikeringen avse porten mot objektet. Ställdon skall vara av elektrohydraulisk eller elektromekanisk typ om annat ej framgår av driftkort. Ställdon för spjäll skall vara utfört för montage direkt på spjällaxel. Ställdon för ventil skall vara försedd med handmanöverdon och vara anpassat till resp ventil. Olika länksystem/ventilhyllor godkänns ej. Samtliga elektriska ställdon skall ha matningsspänning 24 V alt 230 V. Ställdon för kontinuerlig verkan skall ha styrsignal för 0-10 V, 2-10 V eller 4-20 ma. Ställdon för spjäll dimensioneras för min 10 Nm/m 2 och omgivningstemperatur -20 o C. Spjäll över 1 m 2 redovisas. UEB.11 Ställdon för spjäll, elektriska, tvåläges utan fjäderåtergång UEB.12 Ställdon för spjäll, elektriska, tvåläges med fjäderåtergång UEB.14 Ställdon för spjäll, elektriska, kontinuerliga med fjäderåtergång UEC.11 Ställdon för ventil, elektriska, tvåläges utan fjäderåtergång UEC.12 Ställdon för ventil, elektriska, tvåläges med fjäderåtergång UEC.13 Ställdon för ventil, elektriska, kontinuerliga utan fjäderåtergång UEC.14 Ställdon för ventil, elektriska, kontinuerliga med fjäderåtergång

18 Hkpflj Malmen K / Sid. 18 (23) UF UFB UFB.1 UFB.43 UFB.5 UFB.51 UFB.52 UFB.53 UFB.54 STYR- OCH LOGIKENHETER STYR- OCH LOGIKENHETER I PROGRAMMERBARA STYRSYSTEM Datorenheter i programmerbara styrsystem Enheter för kommunikation mellan datorenheter och styr- och Övervakningsenheter In- och utenhet för datorenhet Enheter med digitala ingångar Enheter med analoga ingångar Enheter med digitala utgångar Enheter med analoga utgångar UGA MÄTARE MED SAMMANSATT FUNKTION PSD.31 Styrventiler för platsmonterat ställdon i vätskesystem

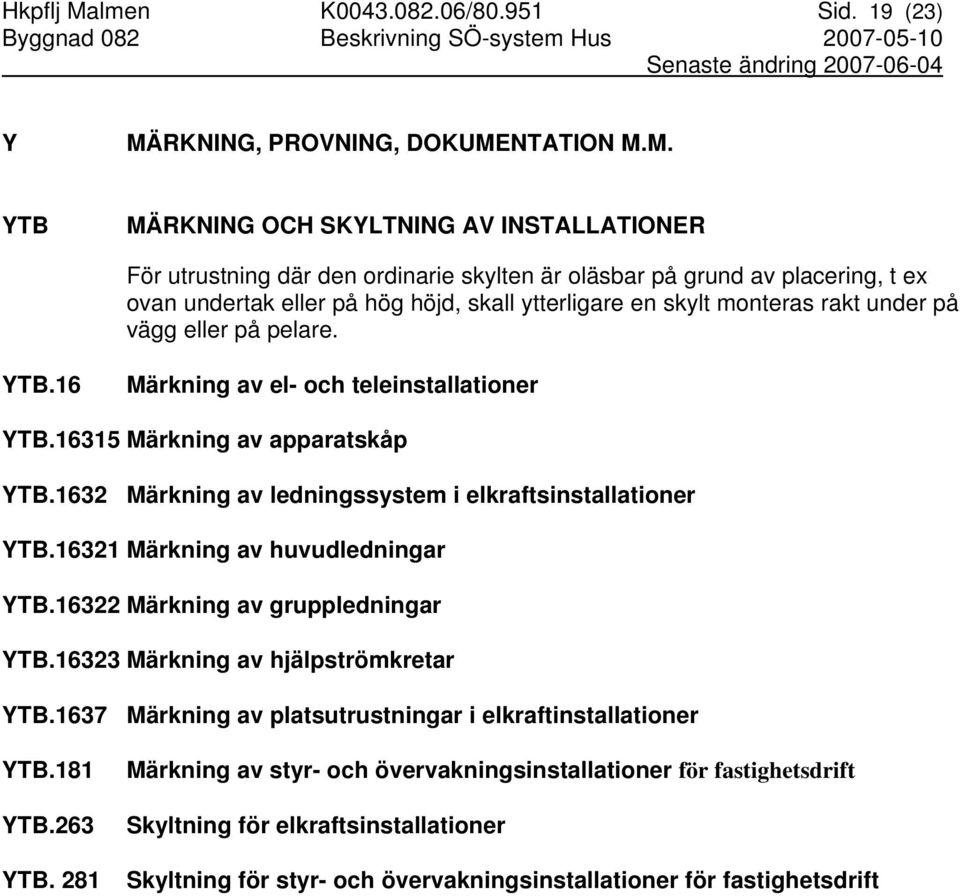

19 Hkpflj Malmen K / Sid. 19 (23) Y MÄRKNING, PROVNING, DOKUMENTATION M.M. YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER För utrustning där den ordinarie skylten är oläsbar på grund av placering, t ex ovan undertak eller på hög höjd, skall ytterligare en skylt monteras rakt under på vägg eller på pelare. YTB.16 Märkning av el- och teleinstallationer YTB Märkning av apparatskåp YTB.1632 Märkning av ledningssystem i elkraftsinstallationer YTB Märkning av huvudledningar YTB Märkning av gruppledningar YTB Märkning av hjälpströmkretar YTB.1637 Märkning av platsutrustningar i elkraftinstallationer YTB.181 YTB.263 YTB. 281 Märkning av styr- och övervakningsinstallationer för fastighetsdrift Skyltning för elkraftsinstallationer Skyltning för styr- och övervakningsinstallationer för fastighetsdrift

20 Hkpflj Malmen K / Sid. 20 (23) YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Egenprovning genomförs i takt med monteringen. YTC.16 YTC.18 Provning av el- och telesystem Provning av styr- och övervakningssystem I denna entreprenad ingår samordningsansvar för all provning som är entreprenadöverskridande mellan denna och andra entreprenader. I denna entreprenad ingår även att medverka i andra entreprenörers provning som är beroende av styr- och övervakningssystemet för att kunna utföras. Samtliga funktioner och funktionssamband skall provas. Insvängningsförlopp för regulatorer skall provas. Kontroll av samtliga analoga givare med avseende på avläst värde i PLC jämfört med på plats uppmätt värde. Samordnad provning Samordnad funktionsprovning utförs och vidimeras enligt separat protokoll. Ur funktionssynpunkt skall inredning som påverkar funktionen för byggnaden vara levererad, monterad och injusterad innan samordnad funktionsprovning utförs. Entreprenören skall, i närvaro av representanter för beställaren, medverka i eller vid anmodan från beställaren leda och genomföra en samordnad provning av samtliga i entreprenaden ingående funktioner, nedan kallad funktionskontroll. Funktionskontrollen avser det totala funktionssambandet oberoende av entreprenadgränser. Provning skall ske under verkliga driftförhållanden eller med simulerad belastning för kontroll av samverkande prestanda. Belastningsberoende provning kan, efter överenskommelse mellan parterna utföras vid tidpunkt efter slutbesiktning om förutsättningar saknas vid provnings genomförande före slutbesiktning. Om fel påvisas vid funktionskontrollen skall felet åtgärdas och förnyad funktionskontroll genomföras innan slutbesiktning. YTC.28 Injustering av styr- och övervakningssystem

21 Hkpflj Malmen K / Sid. 21 (23) YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Entreprenören utför den tekniska dokumentationen. YUC BYGGHANDLINGAR FÖR INSTALLATIONER Entreprenören skall överlämna/inhämta nödvändig information, till/från sidoentreprenörer, som kan påverka den slutliga utformningen. Leverans Handlingar över styranläggning översänds till beställaren i 2 omgångar papperskopior samt en omgång digitala för granskning. YUC.6 YUC.63 YUC.8 Bygghandlingar för el- och teleinstallationer Bygghandlingar för elkraftsinstallationer Bygghandlingar för styr- och övervakningsinstallationer YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER Leverans Relationshandlingar skall tillhandahållas i 3 omgångar pappersoriginal + 1 omgång på digitalt + 1 omgång kopior av apparatskåpsritningar (inkl flödesschemor, funktionstexter och apparatspecifikationer etc) som placeras i ritningsfack i respektive apparatskåp. Installationsritningar skall dessutom överlämnas på en omgång transparent film. En av omgångarna (som är placerad hos driftavdelningen) skall under garantitiden hållas kontinuerligt aktuell, t ex genom anteckningar direkt i dokumentationen. YUD.6 YUD.8 Relationshandlingar för el- och teleinstallationer Relationshandlingar för styr- och övervakningsinstallationer YUE YUE.6 YUE.8 UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER Underlag för relationshandlingar för el- och teleinstallationer Underlag för relationshandlingar för styr- och övervakningsinstallationer
