TEKNISKA ANVISNINGAR FÖR MÄRKNING AV: VVS OCH STYRSYSTEM

Transkript

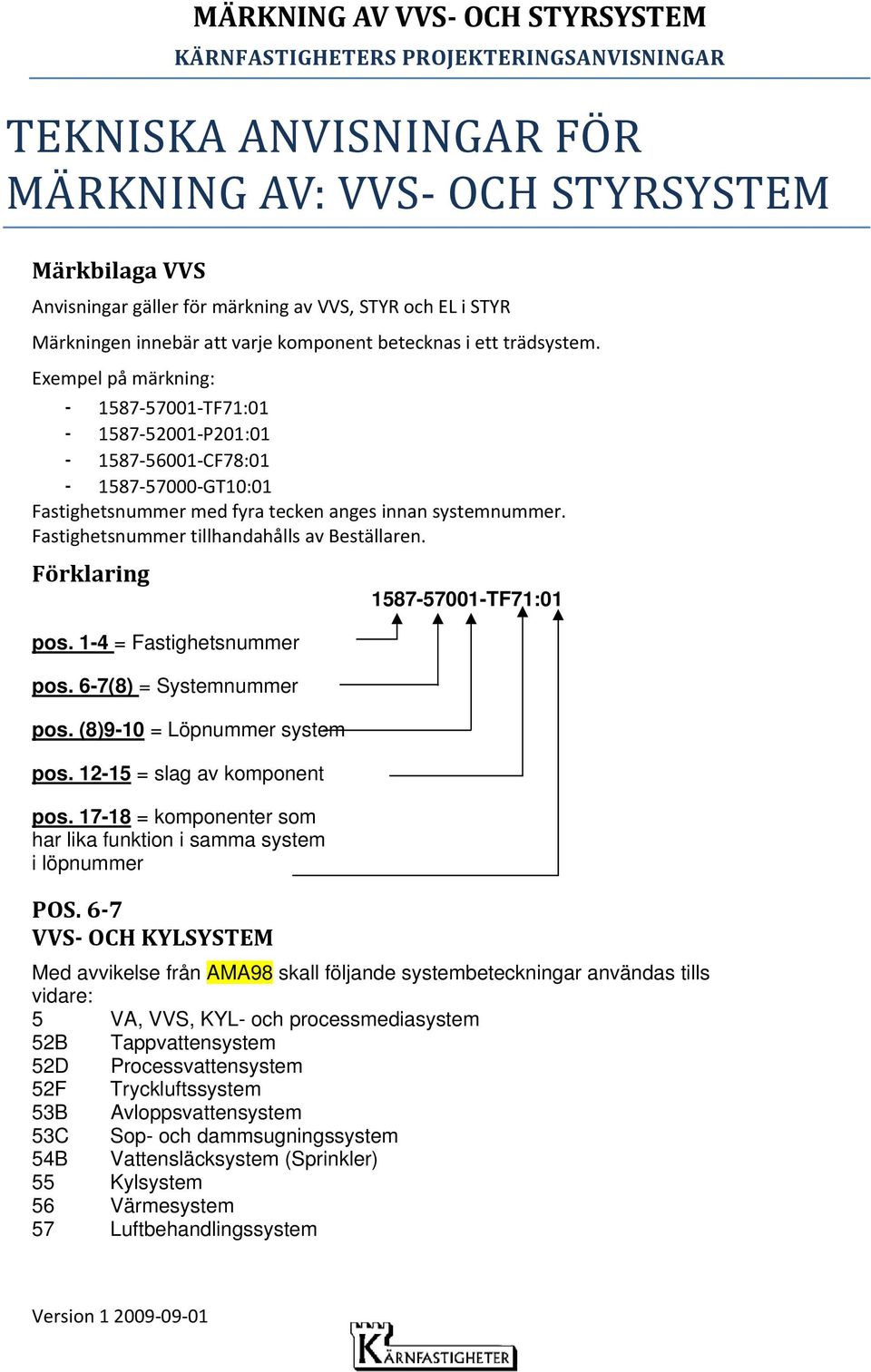

1 TEKNISKA ANVISNINGAR FÖR MÄRKNING AV: VVS OCH STYRSYSTEM Märkbilaga VVS Anvisningar gäller för märkning av VVS, STYR och EL i STYR Märkningen innebär att varje komponent betecknas i ett trädsystem. Exempel på märkning: TF71: P201: CF78: GT10:01 Fastighetsnummer med fyra tecken anges innan systemnummer. Fastighetsnummer tillhandahålls av Beställaren. Förklaring pos. 1-4 = Fastighetsnummer pos. 6-7(8) = Systemnummer pos. (8)9-10 = Löpnummer system pos = slag av komponent pos = komponenter som har lika funktion i samma system i löpnummer POS. 6 7 VVS OCH KYLSYSTEM TF71:01 Med avvikelse från AMA98 skall följande systembeteckningar användas tills vidare: 5 VA, VVS, KYL- och processmediasystem 52B Tappvattensystem 52D Processvattensystem 52F Tryckluftssystem 53B Avloppsvattensystem 53C Sop- och dammsugningssystem 54B Vattensläcksystem (Sprinkler) 55 Kylsystem 56 Värmesystem 57 Luftbehandlingssystem

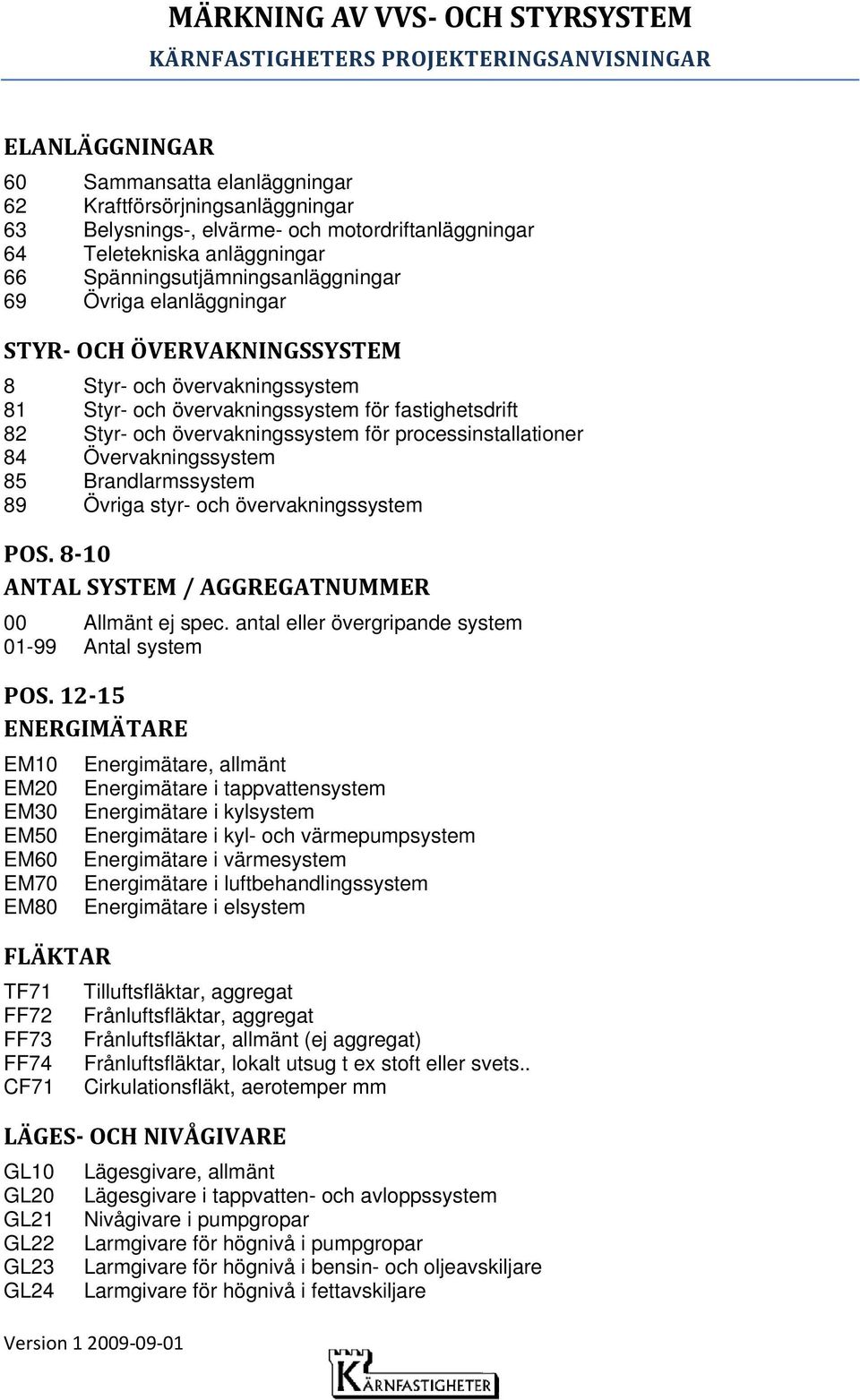

2 ELANLÄGGNINGAR 60 Sammansatta elanläggningar 62 Kraftförsörjningsanläggningar 63 Belysnings-, elvärme- och motordriftanläggningar 64 Teletekniska anläggningar 66 Spänningsutjämningsanläggningar 69 Övriga elanläggningar STYR OCH ÖVERVAKNINGSSYSTEM 8 Styr- och övervakningssystem 81 Styr- och övervakningssystem för fastighetsdrift 82 Styr- och övervakningssystem för processinstallationer 84 Övervakningssystem 85 Brandlarmssystem 89 Övriga styr- och övervakningssystem POS ANTAL SYSTEM / AGGREGATNUMMER 00 Allmänt ej spec. antal eller övergripande system Antal system POS ENERGIMÄTARE EM10 EM20 EM30 EM50 EM60 EM70 EM80 FLÄKTAR TF71 FF72 FF73 FF74 CF71 Energimätare, allmänt Energimätare i tappvattensystem Energimätare i kylsystem Energimätare i kyl- och värmepumpsystem Energimätare i värmesystem Energimätare i luftbehandlingssystem Energimätare i elsystem Tilluftsfläktar, aggregat Frånluftsfläktar, aggregat Frånluftsfläktar, allmänt (ej aggregat) Frånluftsfläktar, lokalt utsug t ex stoft eller svets.. Cirkulationsfläkt, aerotemper mm LÄGES OCH NIVÅGIVARE GL10 GL20 GL21 GL22 GL23 GL24 Lägesgivare, allmänt Lägesgivare i tappvatten- och avloppssystem Nivågivare i pumpgropar Larmgivare för högnivå i pumpgropar Larmgivare för högnivå i bensin- och oljeavskiljare Larmgivare för högnivå i fettavskiljare

3 GL70 GL71 GL74 GL75 Lägesgivare- el, allmänt Gränslägesbrytare Dörrkontakt (magnet/mikrobrytare) Fönsterkontakt (magnet/mikrobrytare) FUKTGIVARE GM10 Fuktgivare, allmänt GM15 Rumsfuktgivare, allmänt GM70 Fuktgivare i luftbehandlingssystem, allmänt GM71 Fuktgivare i luftbehandlingssystem, tilluft GM72 Fuktgivare i luftbehandlingssystem, frånluft GM73 Fuktgivare i luftbehandlingssystem, uteluft GM74 Fuktgivare i luftbehandlingssystem, avluft GM75 Fuktgivare i luftbehandlingssystem, rumsplacerad NÄRVAROGIVARE GN15 Närvarogivare, rum TRYCKGIVARE GP10 Tryckgivare, allmänt GP20 Tryckgivare i tappvatten- och avloppssystem, allmänt GP50 Tryckgivare i kyl- och värmepumpsystem, allmänt GP60 Tryckgivare i värmesystem, allmänt GP70 Tryckgivare i luftbehandlingssystem, allmänt GP71 Tryckgivare i luftbehandlingssystem, tilluft GP72 Tryckgivare i luftbehandlingssystem, frånluft GP80 Tryckvakt, allmänt GP81 Tryckvakt i luftbehandlingssystem, tilluft GP82 Tryckvakt i luftbehandlingssystem, frånluft TEMPERATURGIVARE GT10 Utetemperaturgivare, allmänt GT15 Rumstemperaturgivare, allmänt GT20 Temperaturgivare i tappvatten- och avloppssystem, allmänt GT21 Temperaturgivare i tappvatten- och avloppssystem, tillopp GT22 Temperaturgivare i tappvatten- och avloppssystem, retur GT50 Temperaturgivare i kyl- och värmepumpsystem, allmänt GT51 Temperaturgivare i kyl- och värmepumpsystem, tillopp GT52 Temperaturgivare i kyl- och värmepumpsystem, retur GT55 Temperaturgivare, kylsystem, framledning GT60 Temperaturgivare i värmesystem, rumsplacerad GT61 Temperaturgivare i värmesystem, tillopp GT62 Temperaturgivare i värmesystem, retur GT70 Temperaturgivare i luftbehandlingssystem, allmänt GT71 Temperaturgivare i luftbehandlingssystem, tilluft GT72 Temperaturgivare i luftbehandlingssystem, frånluft GT73 Temperaturgivare i luftbehandlingssystem, uteluft GT74 Temperaturgivare i luftbehandlingssystem, avluft, placerad innan fläkt GT75 Temperaturgivare i luftbehandlingssystem, rumsplacerad

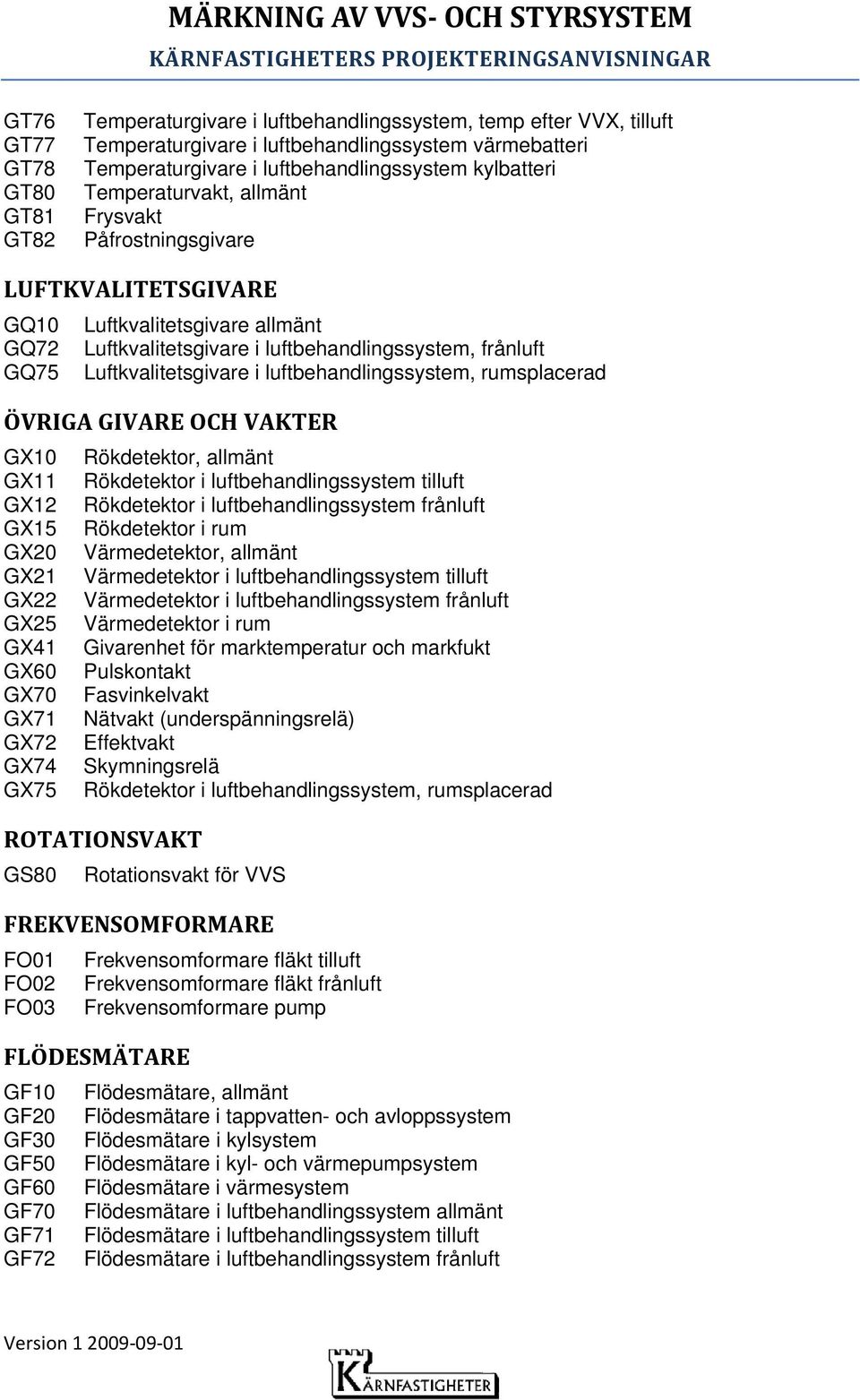

4 GT76 GT77 GT78 GT80 GT81 GT82 Temperaturgivare i luftbehandlingssystem, temp efter VVX, tilluft Temperaturgivare i luftbehandlingssystem värmebatteri Temperaturgivare i luftbehandlingssystem kylbatteri Temperaturvakt, allmänt Frysvakt Påfrostningsgivare LUFTKVALITETSGIVARE GQ10 Luftkvalitetsgivare allmänt GQ72 Luftkvalitetsgivare i luftbehandlingssystem, frånluft GQ75 Luftkvalitetsgivare i luftbehandlingssystem, rumsplacerad ÖVRIGA GIVARE OCH VAKTER GX10 Rökdetektor, allmänt GX11 Rökdetektor i luftbehandlingssystem tilluft GX12 Rökdetektor i luftbehandlingssystem frånluft GX15 Rökdetektor i rum GX20 Värmedetektor, allmänt GX21 Värmedetektor i luftbehandlingssystem tilluft GX22 Värmedetektor i luftbehandlingssystem frånluft GX25 Värmedetektor i rum GX41 Givarenhet för marktemperatur och markfukt GX60 Pulskontakt GX70 Fasvinkelvakt GX71 Nätvakt (underspänningsrelä) GX72 Effektvakt GX74 Skymningsrelä GX75 Rökdetektor i luftbehandlingssystem, rumsplacerad ROTATIONSVAKT GS80 Rotationsvakt för VVS FREKVENSOMFORMARE FO01 Frekvensomformare fläkt tilluft FO02 Frekvensomformare fläkt frånluft FO03 Frekvensomformare pump FLÖDESMÄTARE GF10 Flödesmätare, allmänt GF20 Flödesmätare i tappvatten- och avloppssystem GF30 Flödesmätare i kylsystem GF50 Flödesmätare i kyl- och värmepumpsystem GF60 Flödesmätare i värmesystem GF70 Flödesmätare i luftbehandlingssystem allmänt GF71 Flödesmätare i luftbehandlingssystem tilluft GF72 Flödesmätare i luftbehandlingssystem frånluft

5 PUMPAR P201 Pumpar för tappvatten- och avloppssystem P501 Pumpar för kylsystem P601 Pumpar för värmesystem P701 Pumpar för luftbehandlingssystem P901 Pumpar för grundvattensystem STÄLLDON, SPJÄLL ST10 Ställdon för brandspjäll, allmänt ST11 Ställdon för brandspjäll, tilluft (även kombispjäll brand/vav) ST12 Ställdon för brandspjäll, frånluft (även kombispjäll brand/vav) ST70 Ställdon för spjäll, allmänt ST71 Ställdon för spjäll, tilluft ST72 Ställdon för spjäll, frånluft ST73 Ställdon för spjäll, uteluft ST74 Ställdon för spjäll, avluft ST75 Ställdon för spjäll, över- och återluft ST76 Ställdon för spjäll, rökutluftning ST77 Ställdon för ledskenereglering STÄLLDON, VENTILER SV10 Ställdon för ventiler, allmänt SV20 Ställdon för tappvattensystem SV30 Ställdon för kylvatten, allmänt SV50 Ställdon för kyl- och värmepumpsystem SV60 Ställdon för värmesystem SV64 Magnetventil för värmesystem SV70 Ställdon för luftbehandlingssystem ÖVRIGT (allmänna komponenter numreras med 00_XX) AS00 Apparatskåp BS63 Belysningsstyrning DUC00 Datorundercentral KM50 Kylmaskin LV71 Luftvärmare LK71 Luftkylare MB00 Miljöbrytare M701 Roterande VVX (värmeväxlare i luftbehandlingssystem) OK00 Omkopplare (ej i apparatskåp), (tidigare timer) RC00 Reglercentral, allmänt RR00 Rumsregulator SB00 Säkerhetsbrytare TI00 Timer YB00 Yttre börvärdesomställning POS Antal komponenter

6 NEDANSTÅENDE FÖRKORTNINGAR KAN FÖREKOMMA ÖS ÅF DI MN SL NC NO LARM SKYLTAR Överströmslarm Återföring Driftsindikering Manöver Summalarm Normalt stängd vid strömlöst tillstånd Normalt öppen vid strömlöst tillstånd Komponenten skall vara skyltad med text t ex: GT71 : 01 Tilluftstemperaturgivare AS00_01 Skylten skall vara utförd med graverad svart beständig text på vit botten. Texthöjd skall vara 6 mm på rad 1 och 4 mm på rad 2 och 3. Skyltstorlek min 40 x 80 mm Texthöjd skall vara 6 mm på rad 1 och 4 mm på rad 2 och 3. På undertak 20 x 60 mm Texthöjd skall vara 4 mm på rad 1 och 3 mm på rad 2 och 3. På vägg min 20 x 60 mm (Skylt med förklarande text) Texthöjd skall vara 4 mm på rad 1 och 3 mm på rad 2 och TI00 01 TIMER ÖKAD VENTILATION AS00_01 Rad 1 utgörs av komponentens beteckning Rad 2 beskriver komponentens funktion i klartext Rad 3 beskriver till vilket apparatskåp enheten är ansluten
