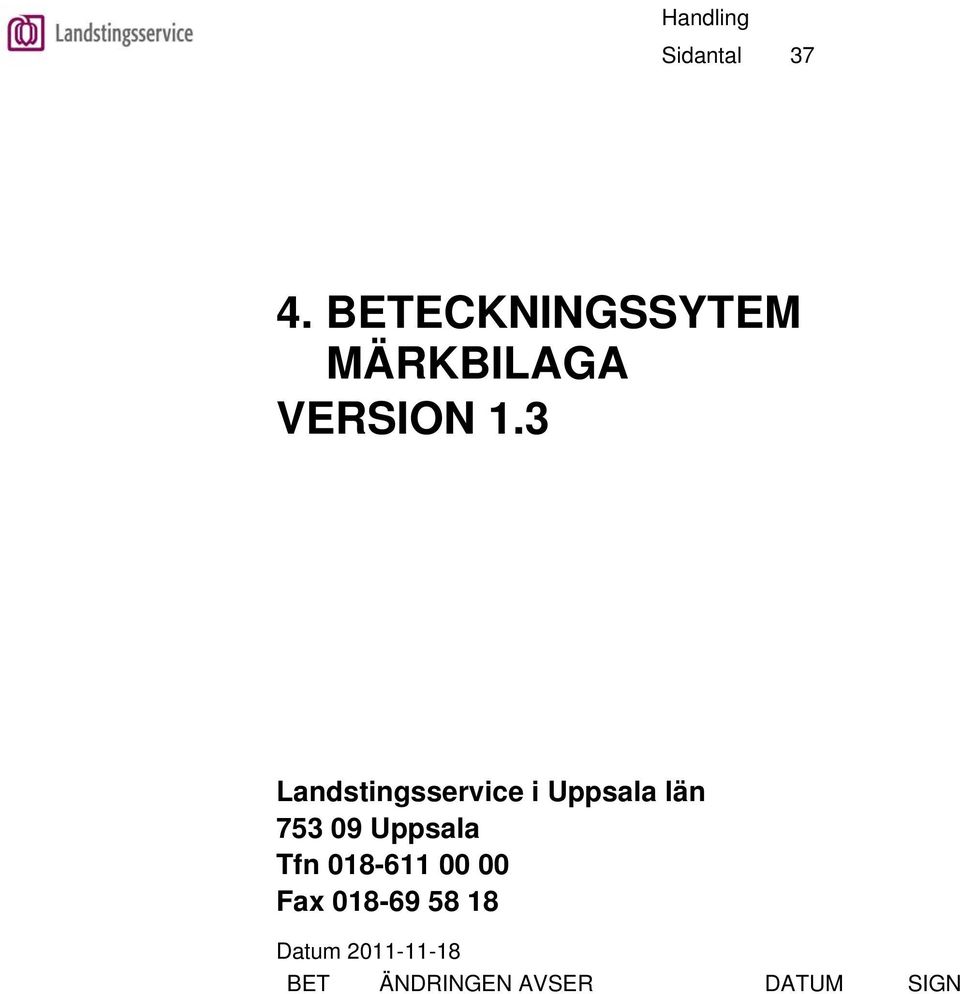

4. BETECKNINGSSYTEM MÄRKBILAGA VERSION 1.3

Storlek: px
Starta visningen från sidan:

Download "4. BETECKNINGSSYTEM MÄRKBILAGA VERSION 1.3"

Transkript

1 Handling Sidantal BETECKNINGSSYTEM MÄRKBILAGA VERSION 1.3 Landstingsservice i Uppsala län Uppsala Tfn Fax BET ÄNDRINGEN AVSER DATUM SIGN

2 INNEHÅLLSFÖRTECKNING ALLMÄNT 1 HUVUDPRINCIPER... 2 SYSTEMBETECKNINGAR SAMMANSATTA VVS - OCH KYLSYSTEM B TAPPVATTENSYSTEM E ÅNGSYSTEM H GAS OCH TRYCKLUFTSSYSTEM H GAS OCH TRYCKLUFTSSYSTEM SPRINKLERSYSTEM KYLA- OCH VÄRMEPUMPSYSTEM VÄRMESYSTEM LUFTBEHANDLINGSSYSTEM SAMMANSATTA ELANLÄGGNINGAR SAMMANSATTA STYR- OCH ÖVERVAKNINGSSYSTEM... 7 SYSTEMNUMMER / LÖPNUMMER SAMMANSATTA VVS - OCH KYLSYSTEM SAMMANSATTA STYR- OCH ÖVERVAKNINGSSYSTEM... 8 KOMPONENTBETECKNINGAR... 9 ALLMÄNT HUS , 53, 54 RÖR SPRINKLER KYL - OCH VÄRMEPUMPSYSTEM LUFTBEHANDLINGSSYSTEM KOMPONENTBETECKNINGAR FÖR STYR OCH REGLER STYR - OCH ÖVERVAKNINGSSYSTEM STYR - OCH ÖVERVAKNINGSSYSTEM STYR - OCH ÖVERVAKNINGSSYSTEM LÖPNUMMER KOMPONENTBETECKNINGAR KOMPONENT KVALIFICERARE LARMINDELNING EXEMPEL: RÖRINSTALLATION:... 23

3 EXEMPEL: LUFTBEHANDLING: EXEMPEL: STYR- OCH ÖVERVAKNING ALLMÄNT SKYLTAR MÄRKNING VID DISTRIBUTIONSCENTRALER MÄRKNING AV KABLAR / ELLEDNINGAR MÄRKNING AV PLINTAR OCH LEDNINGAR... 28

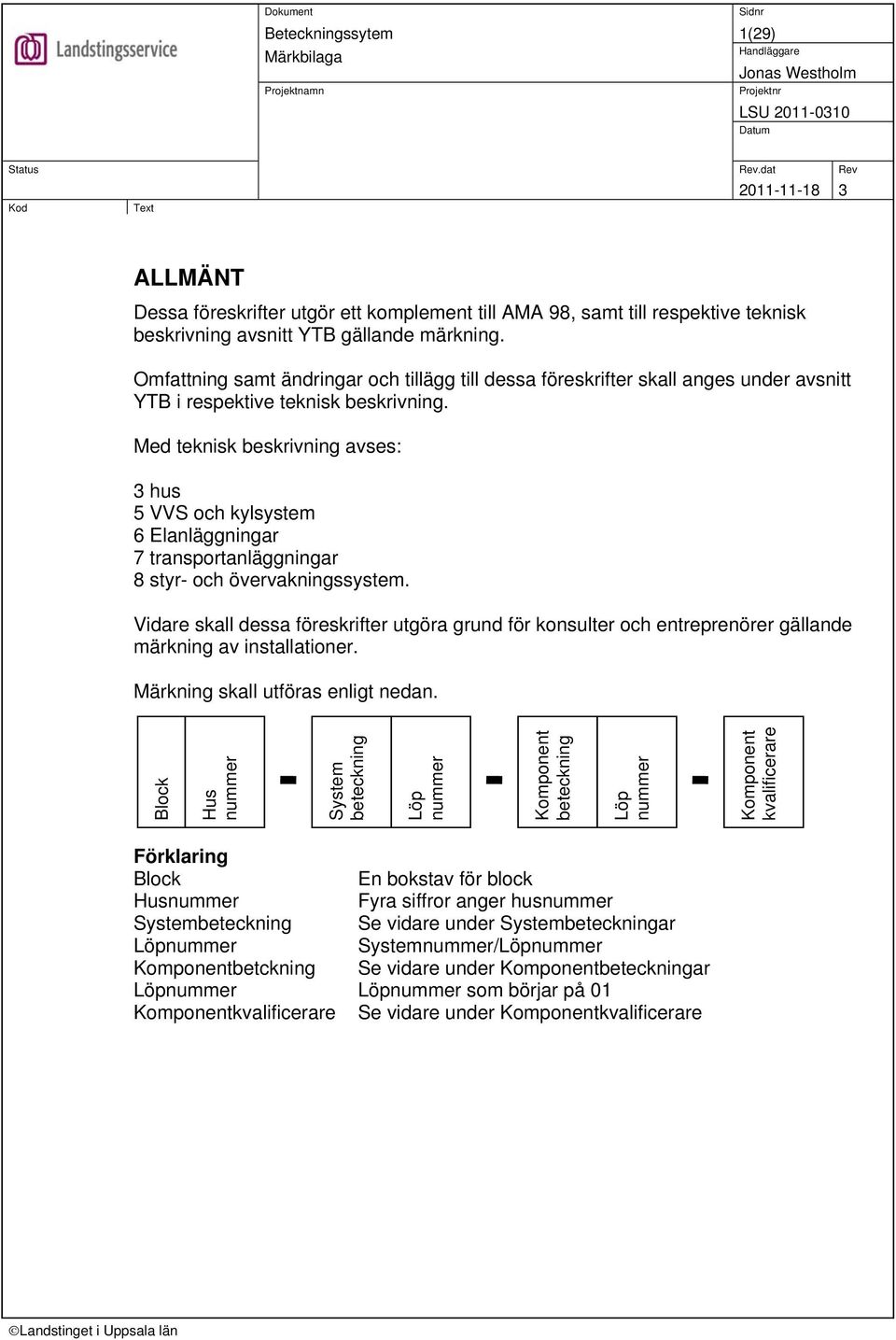

4 1(29) ALLMÄNT Dessa föreskrifter utgör ett komplement till AMA 98, samt till respektive teknisk beskrivning avsnitt YTB gällande märkning. Omfattning samt ändringar och tillägg till dessa föreskrifter skall anges under avsnitt YTB i respektive teknisk beskrivning. Med teknisk beskrivning avses: 3 hus 5 VVS och kylsystem 6 Elanläggningar 7 transportanläggningar 8 styr- och övervakningssystem. Vidare skall dessa föreskrifter utgöra grund för konsulter och entreprenörer gällande märkning av installationer. Märkning skall utföras enligt nedan. Block Hus nummer System beteckning Löp nummer Komponent beteckning Löp nummer Komponent kvalificerare Förklaring Block En bokstav för block Husnummer Fyra siffror anger husnummer Systembeteckning Se vidare under Systembeteckningar Löpnummer Systemnummer/Löpnummer Komponentbetckning Se vidare under Komponentbeteckningar Löpnummer Löpnummer som börjar på 01 Komponentkvalificerare Se vidare under Komponentkvalificerare

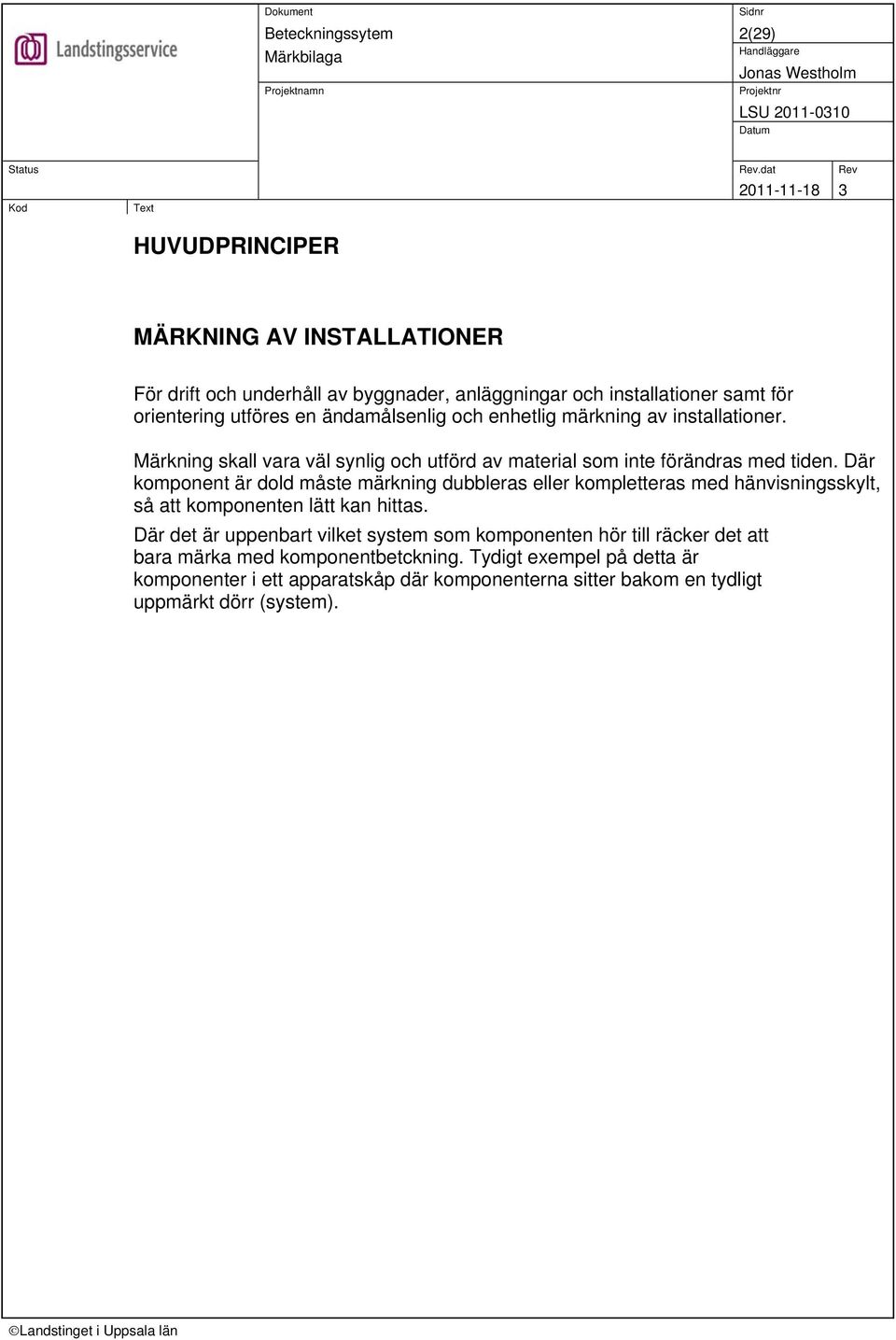

5 2(29) HUVUDPRINCIPER MÄRKNING AV INSTALLATIONER För drift och underhåll av byggnader, anläggningar och installationer samt för orientering utföres en ändamålsenlig och enhetlig märkning av installationer. Märkning skall vara väl synlig och utförd av material som inte förändras med tiden. Där komponent är dold måste märkning dubbleras eller kompletteras med hänvisningsskylt, så att komponenten lätt kan hittas. Där det är uppenbart vilket system som komponenten hör till räcker det att bara märka med komponentbetckning. Tydigt exempel på detta är komponenter i ett apparatskåp där komponenterna sitter bakom en tydligt uppmärkt dörr (system).

6 3(29) SYSTEMBETECKNINGAR 50 Sammansatta VVS - och kylsystem Beteckning Förklaring 52.B Tappvattensystem Beteckning Förklaring KV Kallvatten KVM_ Kallvatten mjukgjort KVT_ Kallvatten tryckstegrat KVMT Kallvatten mjukgjort tryckstegrat KVA_ Kallvatten Avjoniserat VV Varmvatten VVC_ Varmvatten cirkulation VVT_ Varmvatten tryckstegrat VVCT Varmvatten tryckstegrat cirkulation BA Bevattningsanläggning HV1 Hetvatten HVC Hetvatten cirkulation. HVT_ Hetvatten tryckstegrat HVCT Hetvatten cirkulation, tryckstegrat 52.E Ångsystem Beteckning Förklaring Å003 Ånga 3 bar Å008 Ånga 8 bar Å014 Ånga 14 bar

7 4(29) 52.H Gas och tryckluftssystem Beteckning GG1_ LT1_ LV1_ Förklaring Gas, gasol Luft, tryckluft Luft, vakuum 52.HB Medicinska gaser och gasblandningar Beteckning Förklaring AL7_ Andningsluft 7bar AL5_ Andningsluft 5bar IL Instrumentluft TL7_ Tekniskluft 7bar TL2_ Tekniskluft 2bar OX7_ Andningsoxygen 7bar OX5_ Andningsoxygen 5bar LG5_ Lustgas 5bar LG4_ Lustgas 4bar GÖ Gasutlopp KD Medicinsk koldioxid NI Nitrogen BG20,21 Blandgaser 52.J Olje och drivmedelsystem Beteckning Förklaring no1_ Olja n = typ av olja, t ex DO = Dieselolja 53.B Avloppsvattensystem Beteckning Förklaring SA Spillvatten allmänt SP Spillvatten pumpat SB Spillvatten bensinavskiljare SO Spillvatten oljeavskiljare SF Spillvatten fettavskiljare DA Dagvatten allmänt DP Dagvatten pumpgrop 54 Sprinklersystem Beteckning Förklaring BR1_ Sprinkler våt BR2_ Sprinkler torr BRL_ Brandvattenledning BC1_ Brandsläckningssystem CO 2 BI1_ Brandsläckningssystem Inergen BA1_ Brandsläckningssystem Argonite

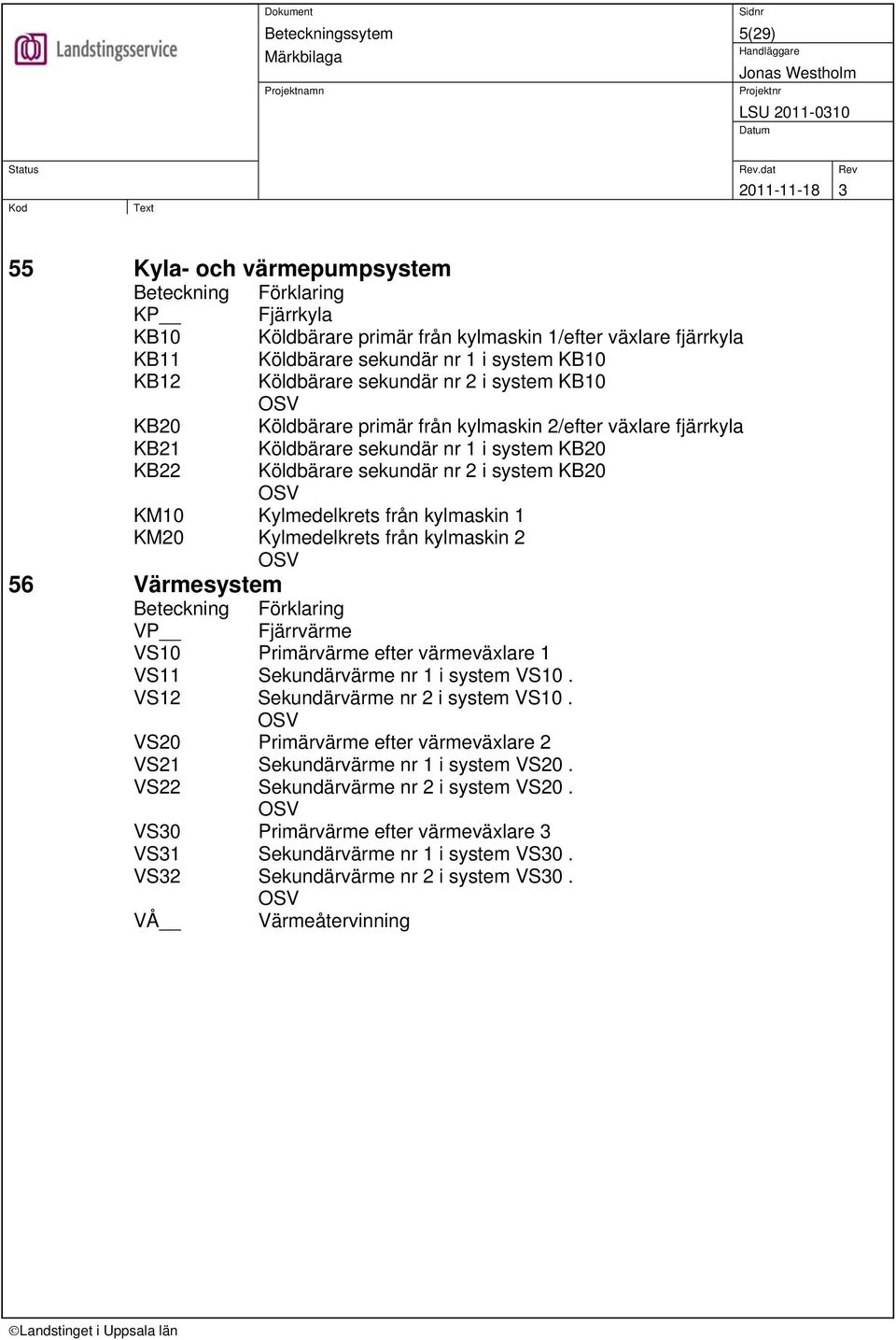

8 5(29) 55 Kyla- och värmepumpsystem Beteckning KP KB10 KB11 KB12 KB20 KB21 KB22 Förklaring Fjärrkyla Köldbärare primär från kylmaskin 1/efter växlare fjärrkyla Köldbärare sekundär nr 1 i system KB10 Köldbärare sekundär nr 2 i system KB10 OSV Köldbärare primär från kylmaskin 2/efter växlare fjärrkyla Köldbärare sekundär nr 1 i system KB20 Köldbärare sekundär nr 2 i system KB20 OSV KM10 Kylmedelkrets från kylmaskin 1 KM20 Kylmedelkrets från kylmaskin 2 OSV 56 Värmesystem Beteckning Förklaring VP Fjärrvärme VS10 Primärvärme efter värmeväxlare 1 VS11 Sekundärvärme nr 1 i system VS10. VS12 Sekundärvärme nr 2 i system VS10. OSV VS20 Primärvärme efter värmeväxlare 2 VS21 Sekundärvärme nr 1 i system VS20. VS22 Sekundärvärme nr 2 i system VS20. OSV VS30 Primärvärme efter värmeväxlare 3 VS31 Sekundärvärme nr 1 i system VS30. VS32 Sekundärvärme nr 2 i system VS30. OSV VÅ Värmeåtervinning

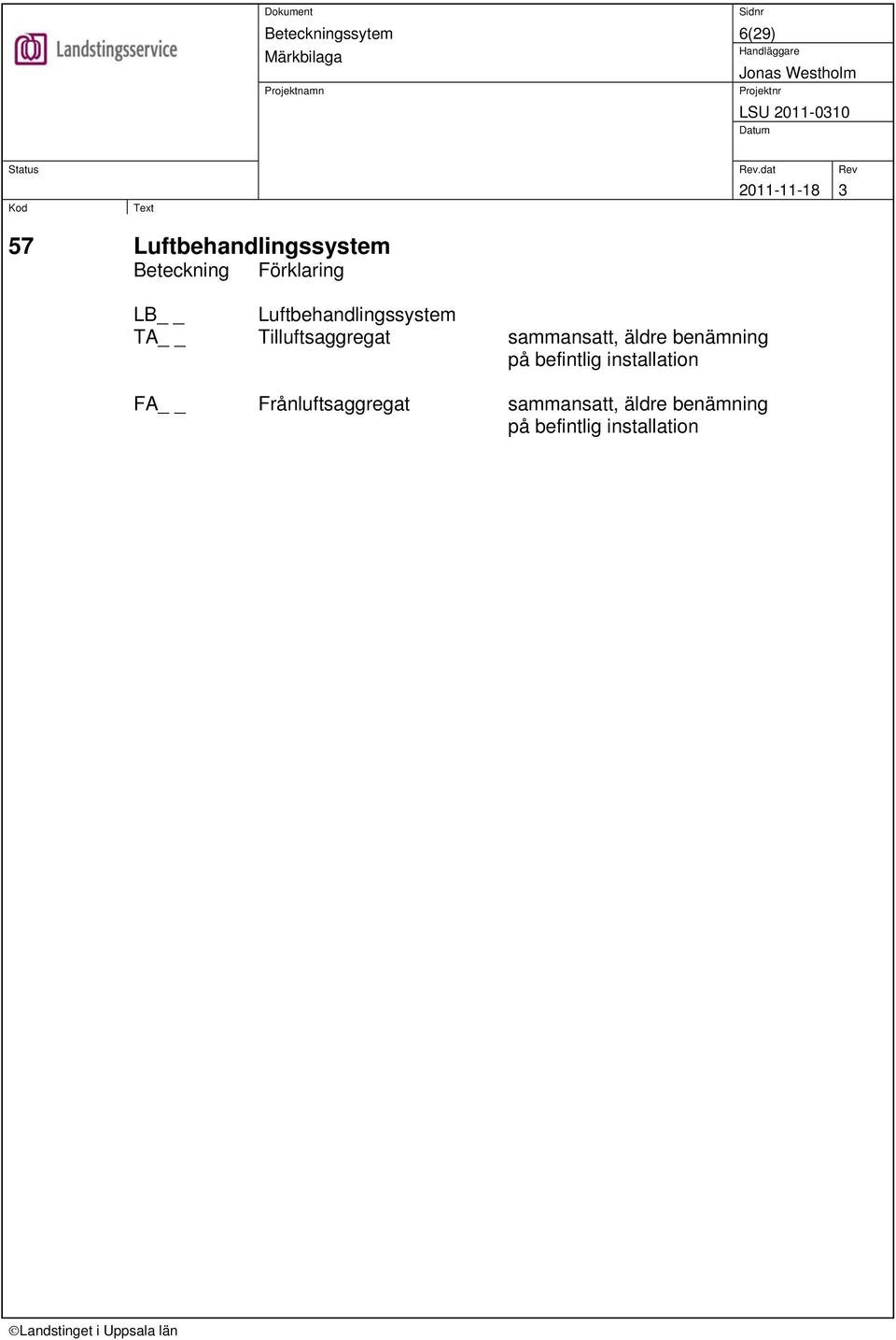

9 6(29) 57 Luftbehandlingssystem Beteckning Förklaring LB Luftbehandlingssystem TA Tilluftsaggregat sammansatt, äldre benämning på befintlig installation FA Frånluftsaggregat sammansatt, äldre benämning på befintlig installation

10 7(29) 60 Sammansatta elanläggningar Beteckning Förklaring Se Teknisk anvisning, Märkning av el-, tele- och transportsystem 80 Sammansatta styr- och övervakningssystem Beteckning Förklaring ÖS DUC PLC DC AS Överordnat system för fastighetsövervakning Autonom Datorundercentral Programable Logic Controler Driftcentral Apparatskåp med DUC/PLC för VVS Apparatskåp för Värme Apparatskåp för Kyla Apparatskåp för Glastak Apparatskåp för Röranläggning Apparatskåp för Luftbehandling

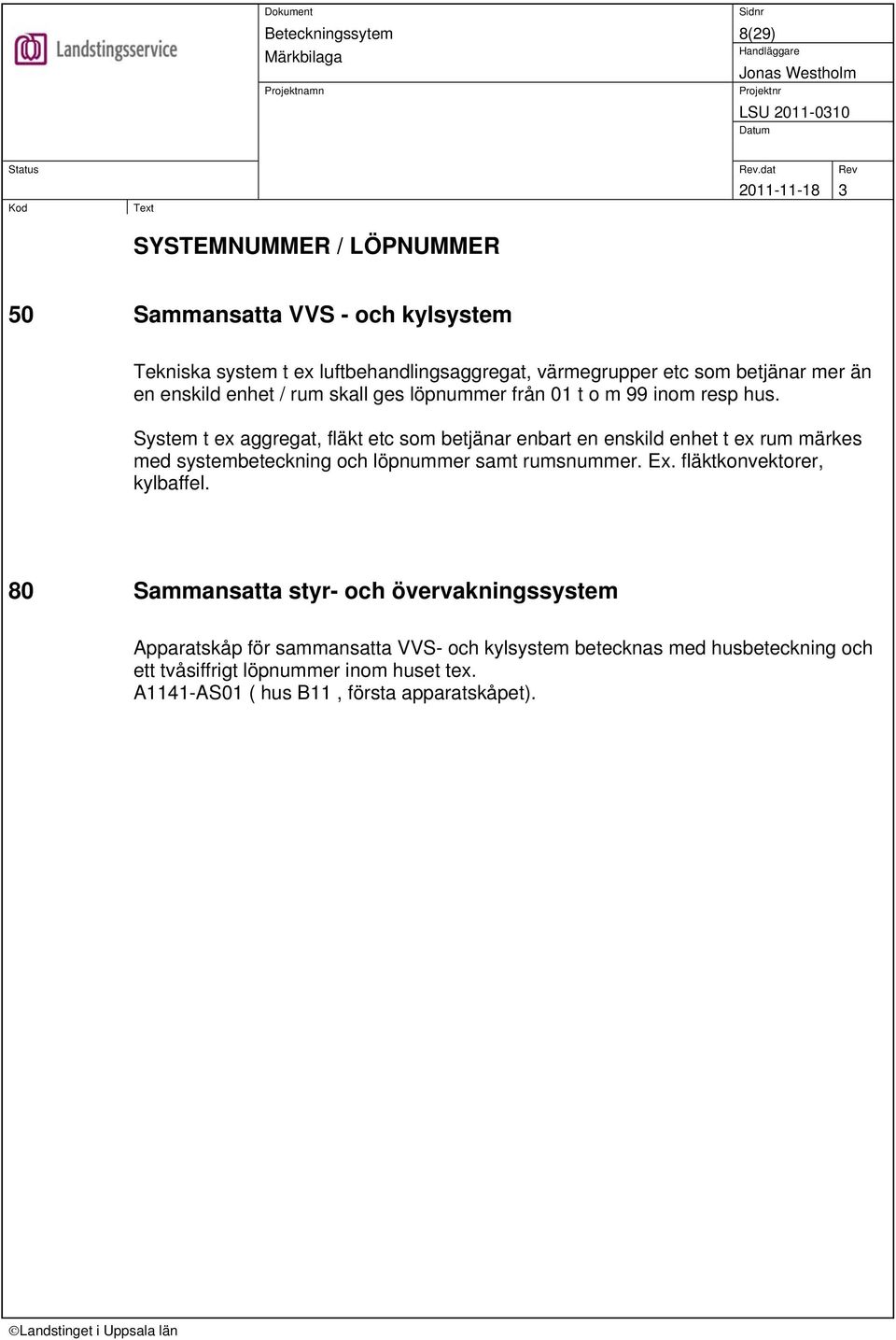

11 8(29) SYSTEMNUMMER / LÖPNUMMER 50 Sammansatta VVS - och kylsystem Tekniska system t ex luftbehandlingsaggregat, värmegrupper etc som betjänar mer än en enskild enhet / rum skall ges löpnummer från 01 t o m 99 inom resp hus. System t ex aggregat, fläkt etc som betjänar enbart en enskild enhet t ex rum märkes med systembeteckning och löpnummer samt rumsnummer. Ex. fläktkonvektorer, kylbaffel. 80 Sammansatta styr- och övervakningssystem Apparatskåp för sammansatta VVS- och kylsystem betecknas med husbeteckning och ett tvåsiffrigt löpnummer inom huset tex. A1141-AS01 ( hus B11, första apparatskåpet).

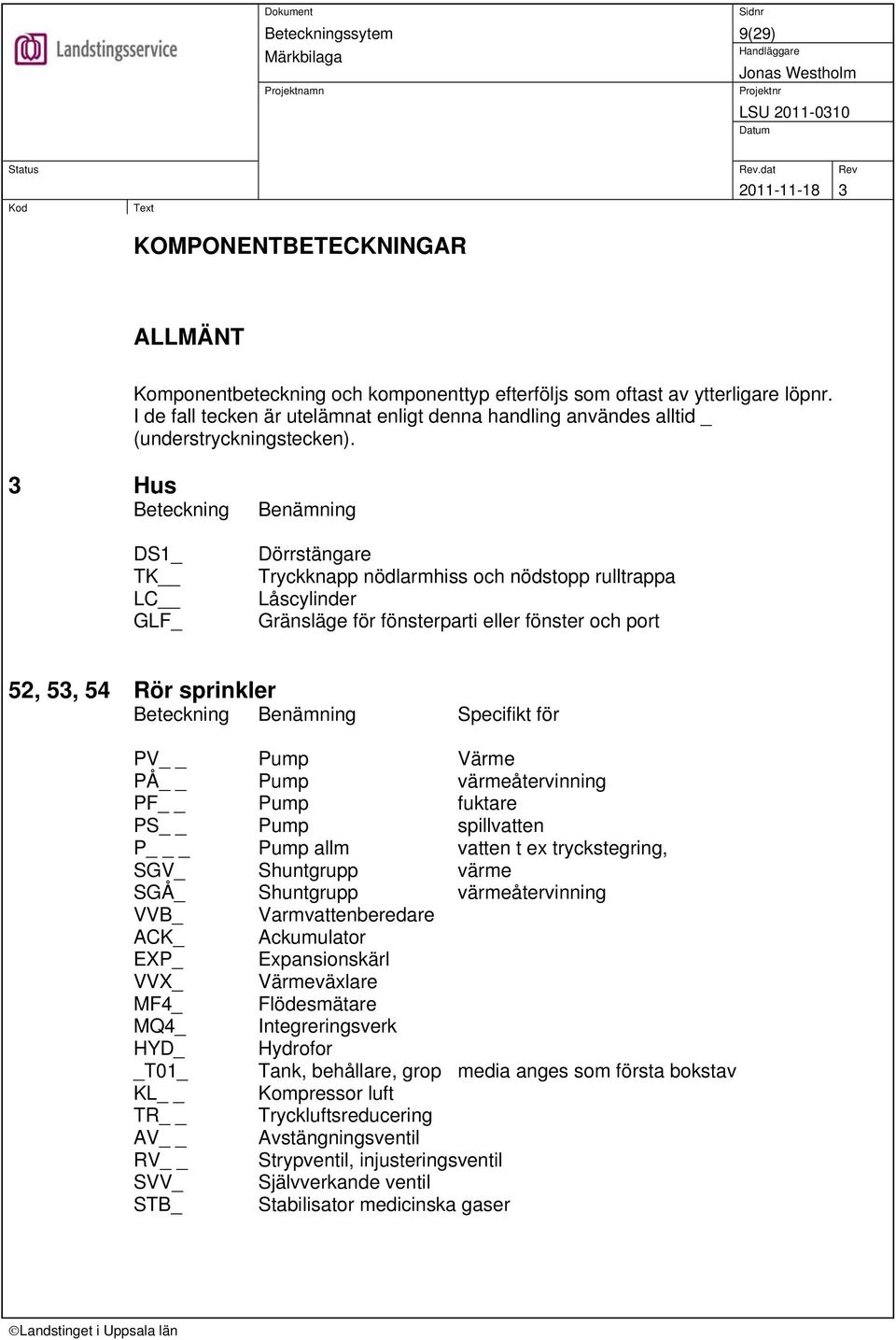

12 9(29) KOMPONENTBETECKNINGAR ALLMÄNT Komponentbeteckning och komponenttyp efterföljs som oftast av ytterligare löpnr. I de fall tecken är utelämnat enligt denna handling användes alltid _ (understryckningstecken). 3 Hus Beteckning DS1_ TK LC GLF_ Benämning Dörrstängare Tryckknapp nödlarmhiss och nödstopp rulltrappa Låscylinder Gränsläge för fönsterparti eller fönster och port 52, 53, 54 Rör sprinkler Beteckning Benämning Specifikt för PV Pump Värme PÅ Pump värmeåtervinning PF Pump fuktare PS Pump spillvatten P _ Pump allm vatten t ex tryckstegring, SGV_ Shuntgrupp värme SGÅ_ Shuntgrupp värmeåtervinning VVB_ Varmvattenberedare ACK_ Ackumulator EXP_ Expansionskärl VVX_ Värmeväxlare MF4_ Flödesmätare MQ4_ Integreringsverk HYD_ Hydrofor _T01_ Tank, behållare, grop media anges som första bokstav KL Kompressor luft TR Tryckluftsreducering AV Avstängningsventil RV Strypventil, injusteringsventil SVV_ Självverkande ventil STB_ Stabilisator medicinska gaser

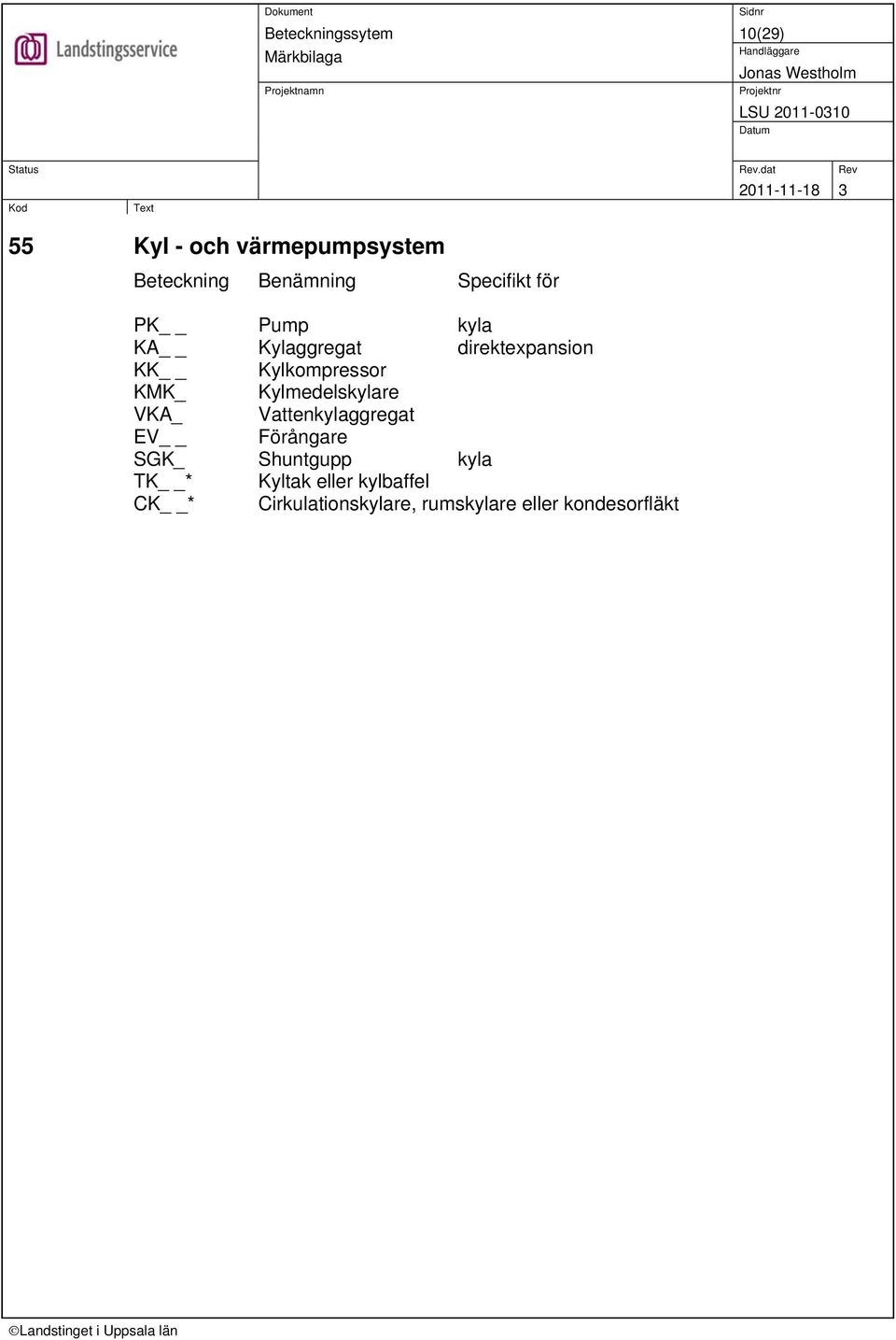

13 10(29) 55 Kyl - och värmepumpsystem Beteckning Benämning Specifikt för PK Pump kyla KA Kylaggregat direktexpansion KK Kylkompressor KMK_ Kylmedelskylare VKA_ Vattenkylaggregat EV Förångare SGK_ Shuntgupp kyla TK * Kyltak eller kylbaffel CK * Cirkulationskylare, rumskylare eller kondesorfläkt

14 11(29) 57 Luftbehandlingssystem Beteckning Benämning Specifikt för ÖF Överluftfläkt ÅF Återluftfläkt FF Frånluftsfläkt TF Tilluftsfläkt BVÅ_ Värmeåtervinning tvåfasmedia VVÅ_ Korsströmsvärmeväxlare RVÅ_ Roterande värmeväxlare LF Luftfuktare LV Luftvärmare vattenburen media LK Luftkylare LVE _ Luftvärmare elektrisk LR Luftrenare LT Lufttork LD Ljuddämpare MF1_ Mätfläns för mätning av luftflöde SP1 _ Spjäll Manuella injusterinsspjäll SP2 _ Spjäll Motordrivet SP3 Spjäll Backspjäll SP4 Spjäll Manuella avstängningsspjäll BGS_* Brandgasspjäll BBS_* Brand/brandgasspjäll KD * Konstantflödesdon VD * Variabelflödesdon CF Cirkulationsfläkt CV * Cirkulationsvärmare i separat kanalsystem betjänande enskilt rum. CK * Cirkulationskylare i separat kanalsystem betjänande enskilt rum. CA * Cirkulationsaggregat i separat kanalsystem med värme / kyla betjänande enskilt rum. * För t ex komponent i system som betjänar ex. rum betecknas systemet med system- komponent samt rumsnr, där rumsnummer anger betjänad lokal, oavsett var komponent är placerad t ex om denna är placerad i schakt, yttertak eller vind. Vid avsaknad av rumsnummer skall förkortning för betjäningsområdet användas med max 5 stycken tecken.

15 12(29) KOMPONENTBETECKNINGAR FÖR STYR OCH REGLER Styr och regler komponenter betecknas enligt RA09. Styr och regler komponenters beteckning efterföljs i de flesta fall alltid av ytterligare en siffra S för löpnr t ex GT11 alt en bokstav B specifik för placering t ex GT3N (utegivare placerad på nordfasad) där annan specifik placering / användning inte redovisats t ex GP41. Beteckning Benämning Funktion / specifikt Temperatur UBB GT Givare för Temperatur GT1_ kontinu. reglerande GT2_ begränsande GT3_ styrande, kompens. GT4_ mätande GT5_ Termostater stegvis reglerande/styrande 2-läges GT6_ Temperaturvakt stegvis larmande GT7_ larmande brandvakt GT8_ larmande frysvakt GT9_ Överhettning Tryck/Vakuum UBC GP Givare för Tryck GP1_ kontinu. reglerande GP2_ begränsande GP3_ styrande GP4_ mätande GP5_ Pressostater stegvis reglerande/styrande GP6_ Tryckvakt larmande GP7_ fläktvakt GP8_ differenstryck. GP9_ enligt spec.

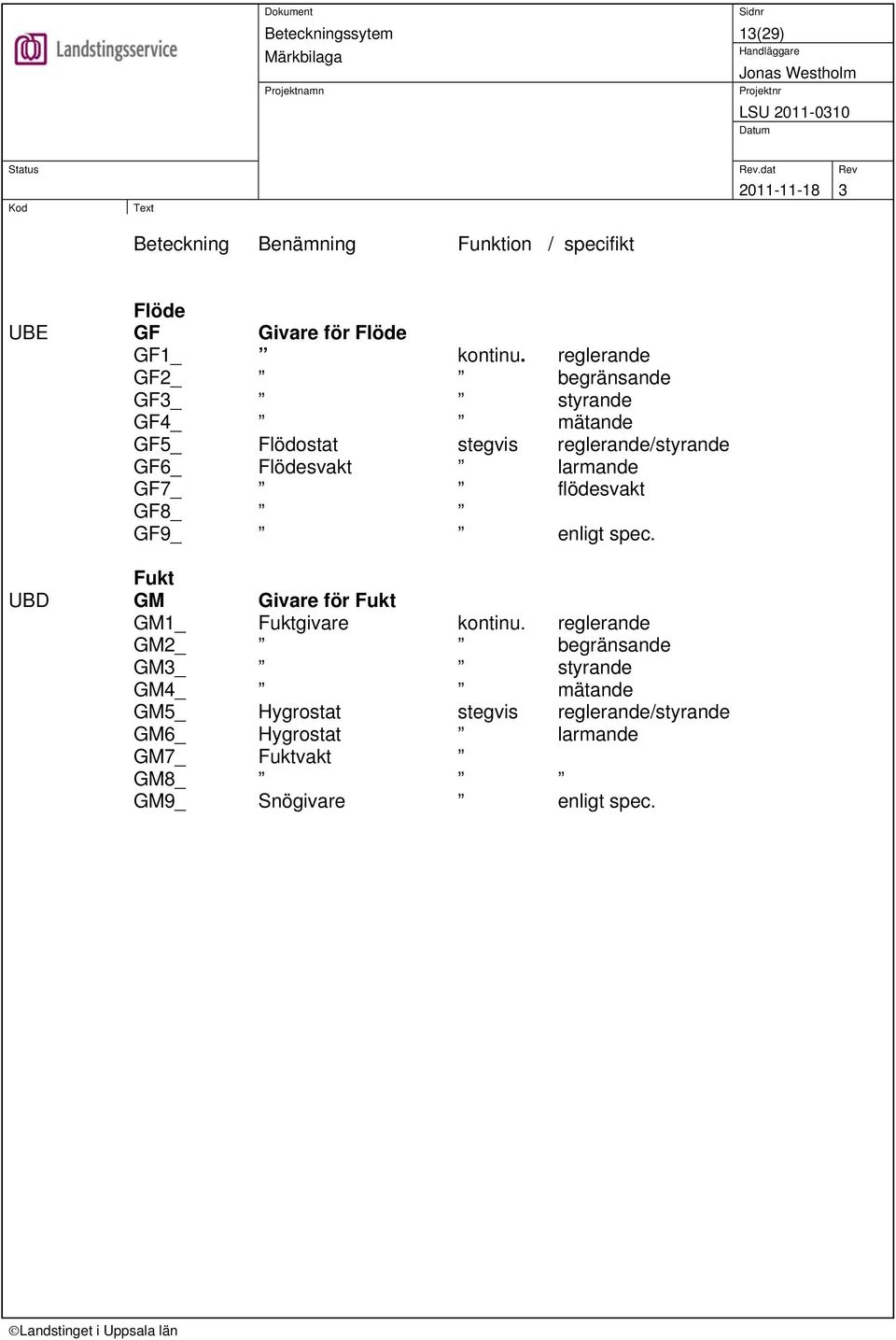

16 13(29) Beteckning Benämning Funktion / specifikt Flöde UBE GF Givare för Flöde GF1_ kontinu. reglerande GF2_ begränsande GF3_ styrande GF4_ mätande GF5_ Flödostat stegvis reglerande/styrande GF6_ Flödesvakt larmande GF7_ flödesvakt GF8_ GF9_ enligt spec. Fukt UBD GM Givare för Fukt GM1_ Fuktgivare kontinu. reglerande GM2_ begränsande GM3_ styrande GM4_ mätande GM5_ Hygrostat stegvis reglerande/styrande GM6_ Hygrostat larmande GM7_ Fuktvakt GM8_ GM9_ Snögivare enligt spec.

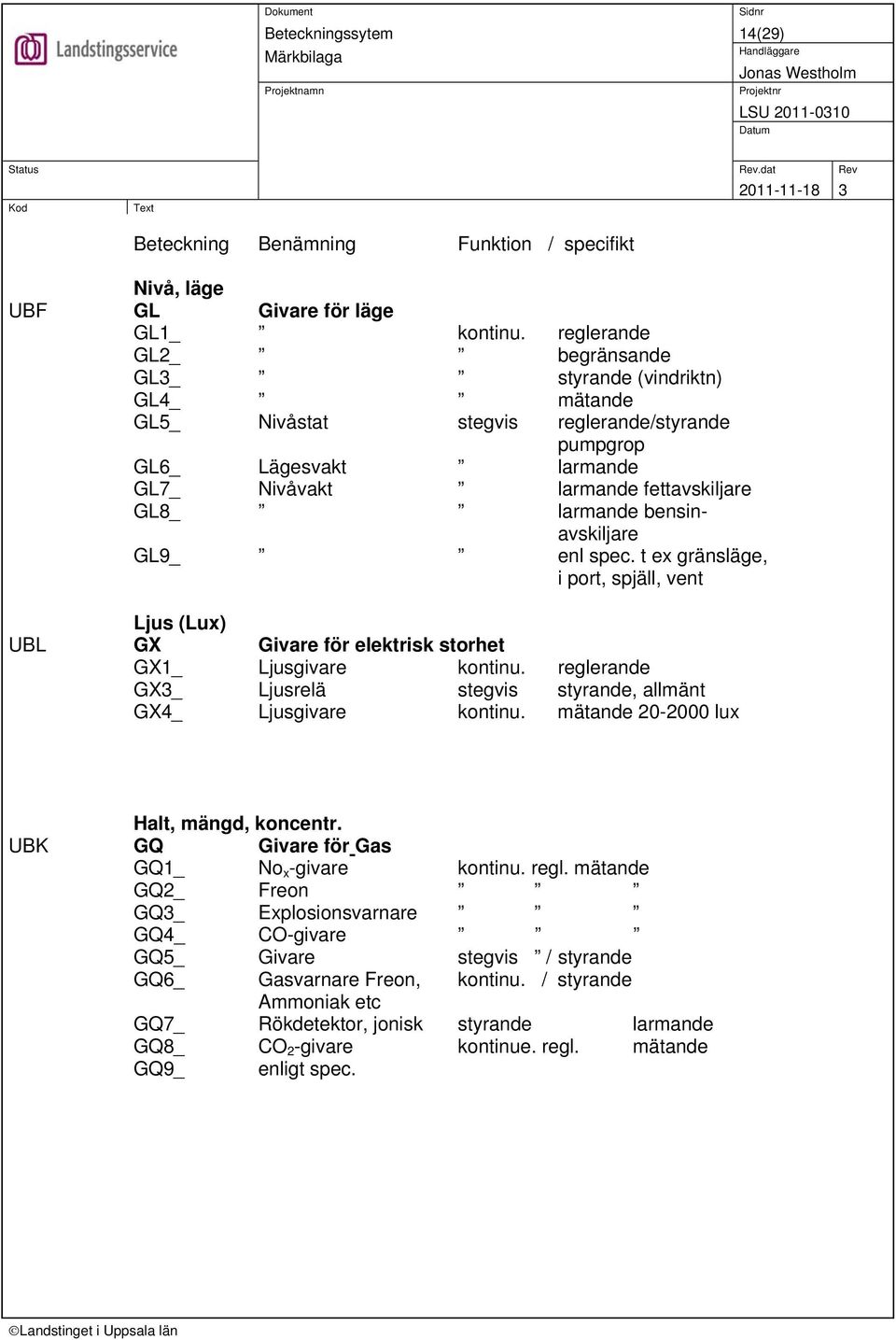

17 14(29) Beteckning Benämning Funktion / specifikt Nivå, läge UBF GL Givare för läge GL1_ kontinu. reglerande GL2_ begränsande GL3_ styrande (vindriktn) GL4_ mätande GL5_ Nivåstat stegvis reglerande/styrande pumpgrop GL6_ Lägesvakt larmande GL7_ Nivåvakt larmande fettavskiljare GL8_ larmande bensinavskiljare GL9_ enl spec. t ex gränsläge, i port, spjäll, vent Ljus (Lux) UBL GX Givare för elektrisk storhet GX1_ Ljusgivare kontinu. reglerande GX3_ Ljusrelä stegvis styrande, allmänt GX4_ Ljusgivare kontinu. mätande lux Halt, mängd, koncentr. UBK GQ Givare för Gas GQ1_ No x -givare kontinu. regl. mätande GQ2_ Freon GQ3_ Explosionsvarnare GQ4_ CO-givare GQ5_ Givare stegvis / styrande GQ6_ Gasvarnare Freon, kontinu. / styrande Ammoniak etc GQ7_ Rökdetektor, jonisk styrande larmande GQ8_ CO 2 -givare kontinue. regl. mätande GQ9_ enligt spec.

18 15(29) Beteckning Benämning Funktion / specifikt Hastighet, varvtal UBH GS Givare för Hastighet GS1_ kontinu. regl. GS2_ begränsande GS3_ styrande vindhastighet GS4_ mätande GS5_ stegvis / styrande UBJ Varvtal GS6_ larmande GS7_ Rot. vakt RVÅ GS9_ enligt spec. Mätstyrdon UB GT -HD Hjälpdon GT8_-HD1 Styr. för GT8_ Frysvakt GT8_-HD2 Omv. För GT8_ GL5_-HD för GL5_ Nivågivare GL6_-HD för GL6_ GL7_-HD för GL7_ Givare, fettavskiljare GL8_-HD för GL8_ bensinavskilj. GQ7_-HD för GQ7_ rökdetektor GS7_-HD för GS7_ rotationsvakt Mätinstrument UG MT Termometer MT4_ MP Manometer MP_ Manometer MP4_ Differanstryckmätare MP5_ Manometer med en larmkontakt MP6_ Manometer med två larmkontakter

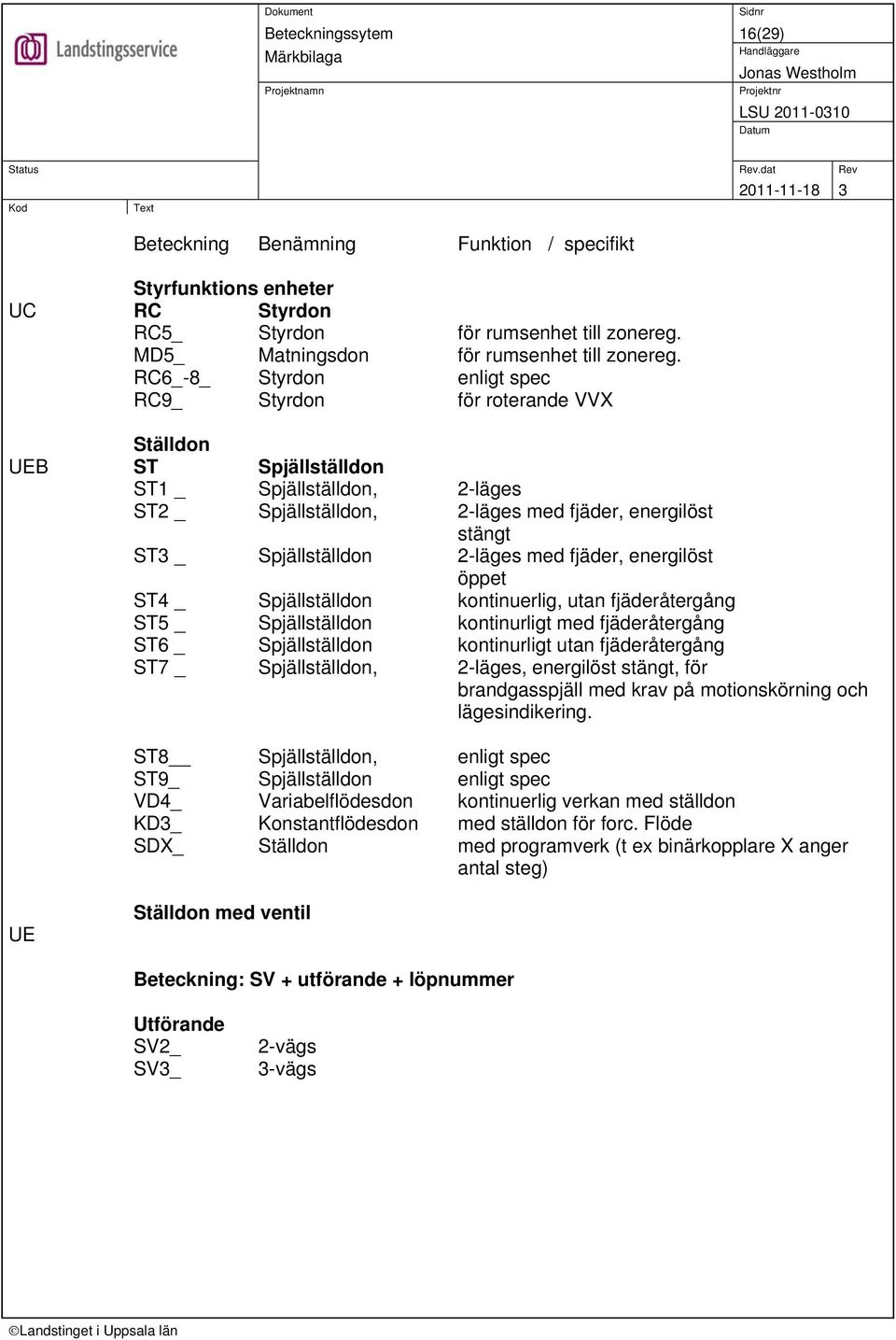

19 16(29) Beteckning Benämning Funktion / specifikt Styrfunktions enheter UC RC Styrdon RC5_ Styrdon för rumsenhet till zonereg. MD5_ Matningsdon för rumsenhet till zonereg. RC6_-8_ Styrdon enligt spec RC9_ Styrdon för roterande VVX Ställdon UEB ST Spjällställdon ST1 _ Spjällställdon, 2-läges ST2 _ Spjällställdon, 2-läges med fjäder, energilöst stängt ST3 _ Spjällställdon 2-läges med fjäder, energilöst öppet ST4 _ Spjällställdon kontinuerlig, utan fjäderåtergång ST5 _ Spjällställdon kontinurligt med fjäderåtergång ST6 _ Spjällställdon kontinurligt utan fjäderåtergång ST7 _ Spjällställdon, 2-läges, energilöst stängt, för brandgasspjäll med krav på motionskörning och lägesindikering. ST8 Spjällställdon, enligt spec ST9_ Spjällställdon enligt spec VD4_ Variabelflödesdon kontinuerlig verkan med ställdon KD3_ Konstantflödesdon med ställdon för forc. Flöde SDX_ Ställdon med programverk (t ex binärkopplare X anger antal steg) UE Ställdon med ventil Beteckning: SV + utförande + löpnummer Utförande SV2_ SV3_ 2-vägs 3-vägs

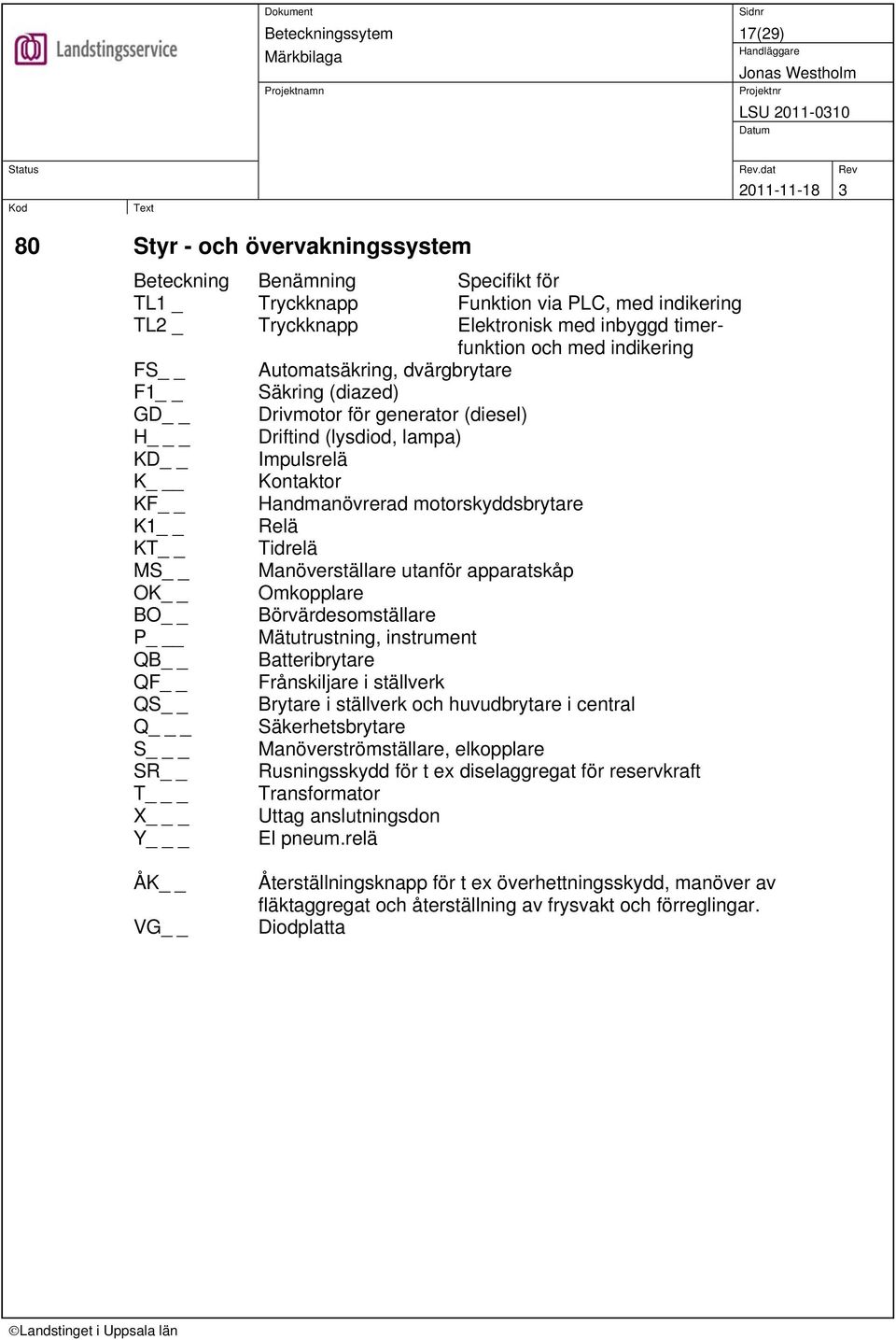

20 17(29) 80 Styr - och övervakningssystem Beteckning Benämning Specifikt för TL1 _ Tryckknapp Funktion via PLC, med indikering TL2 _ Tryckknapp Elektronisk med inbyggd timerfunktion och med indikering FS Automatsäkring, dvärgbrytare F1 Säkring (diazed) GD Drivmotor för generator (diesel) H _ Driftind (lysdiod, lampa) KD Impulsrelä K Kontaktor KF Handmanövrerad motorskyddsbrytare K1 Relä KT Tidrelä MS Manöverställare utanför apparatskåp OK Omkopplare BO Börvärdesomställare P Mätutrustning, instrument QB Batteribrytare QF Frånskiljare i ställverk QS Brytare i ställverk och huvudbrytare i central Q _ Säkerhetsbrytare S _ Manöverströmställare, elkopplare SR Rusningsskydd för t ex diselaggregat för reservkraft T _ Transformator X _ Uttag anslutningsdon Y _ El pneum.relä ÅK VG Återställningsknapp för t ex överhettningsskydd, manöver av fläktaggregat och återställning av frysvakt och förreglingar. Diodplatta

21 18(29) 8 Styr - och övervakningssystem Beteckning Benämning Specifikt för R _ V _ Motstånd Likriktare U1 Frekvensomriktare U2 Omformare, UPS-utrustning U3 Omformare enl specifikation U _ Signalomvandlare spänning MX4 _ Energimätning MX5 _ Reaktiv Energimätning KPL_ Kopplingslåda JF Jordfelsbrytare (max 30 ma) JR Jordfelsrelä AA Signaldon aukustiskt AV Signaldon visuellt t ex blixtlampa B _ Batteri BE Belysning BLC_ Brandlarmcentral IR Strömrelä LR Fasbrottsrelä

22 19(29) 80 Styr - och övervakningssystem Beteckning Benämning Specifikt för NK_ Nätkontaktor RK Reservkraftkontaktor X _ Kopplingsplint TS Termiskt skydd bimetall (överströmsskydd), (clickson) UR _ Spänningsrelä Övrigt Lokalbrukares utrustning Beteckning Benämning Specifikt för FRYS70-70 Frys BLODKYL Blodkyl FRYS_ Frysbox KYL_ Kylskåp Löpnummer komponentbeteckningar Efter kompenentbeteckning anges vid behov löpnummer ( funktionstext ), detta löpnummer skall förklaras i respektive teknisk beskrivningen.

23 20(29) Komponent kvalificerare INSTÄLLNINGSVÄRDEN Beteckning Förklaring Börvärde BV Börvärde beräknat BBV Börvärde förskjutning FBV Börvärde array X-led X[n] n=brytpunktsnummer,0 4 Börvärde array Y-led Y[n] n=brytpunktsnummer, 0 4 Gränsvärde min MIN Gränsvärde max MAX Gränsvärde övriga GV Gränsvärde start STA Utetemp Gränsvärde stopp STO Utetemp Start/stoppfördröjning FD REGULATOR Beteckning Förklaring P-konstant KP I-tid KI D-tid KD Samplingstid KS Filtrering FT INDIKERING Beteckning Förklaring Driftindikering I Digital ingång Larmindikering LI Digital ingång MÄTVÄRDE Beteckning Förklaring Mätvärde MV Medelvärde MMV Beräknat mätvärde BMV Motorfrekvens HZ Frekvensomriktare Motorstöm A Frekvensomriktare Motoreffekt P Frekvensomriktare MÄTNING MEDIA Beteckning Förklaring Energimängd MWH MWh Energimängd kalibrera KMWH Volym M3 m 3 Volym kalibrera KM3 PULSER Beteckning Förklaring Inkommande puls PU

24 21(29) STYRNING Beteckning Förklaring Manöver M Digital utgång Styrsignal SS Analog utgång Man/&Auto, analog MAN Manuell styrsignal, analog MSS Auto/man från/man till MAN Man till/från ON LARM Beteckning Förklaring Höglarm HL Digitalt Höglarm gränsvärde GVH Höglarm gränsavvikelse BV GAH Låglarm LL Digitalt Låglarm gränsvärde GVL Låglarm gränsavvikelse BV GAL Larm (övriga) L Digitalt Larm fördröjning FDL Larm givarfel GFL Larm frekvensomf, felkod FK Komm.larm frekvensomf, COML Summalarm givare GSL För symbol i OP-panel TID Beteckning Förklaring Kalender array KAL Uppdatering UPD År YYYY Månad dag MMDD Timme minut HHMM Veckodag D Tidkanal status TK Tidkanal array grupp 1 TKG1 Tidgrupp 1 Tidkanal array grupp 2 TKG2 Tidgrupp 2 Tidkanal array grupp 3 TKG3 Specialdagar och perioder

25 22(29) LARMINDELNING A-larm Beteckning A A A A A A A A A A A A A A A Förklaring Frysvakter Expansionskärl lågt systemtryck värmesystem Nivåtryck lågt systemtryck värmesystem Rökdetektorer Pumpgrop hög nivå Brandlarmcentral Sprinkler Avbrott i kommunikation med DUC/PLC Spänningsbortfall, fasbrott (0-sp) Automatsäkringar för manöver AS, AP Driftfel två parpumpar Instängningslarm kylrum, RWC, hissar Larm temperatur från frysar och kylar, likrum Larm tryck från ångsystem Generella driftsfel vid prioriterade verksamheter B-larm Beteckning B B B B B B Förklaring Störning kylsystem Konfliktlarm (avvikande driftläge) där objekt styrs från DUC/PLC och driftindikering erhålls till DUC/PLC Samtliga analoga givare skall larma vid kortslutning resp avbrott Larm låg verkningsgrad vid värmeåtervinning Driftfel pumpar och fläktar Larm avvikelse från börvärde

26 23(29) Exempel: Rörinstallation: R1. Värmeshuntgrupp för byggnad A1141 (hus B11) Akademiska Sjukhuset. Huvudsystem VS50 betjänar undersystem VS53 A V S S G V 1 - R2. Tvåvägs styrventil nummer 1 i värmeshuntgrupp för hus B11 Akademiska Sjukhuset. A V S S V R3. Värmehuvudpump 1 för VS50 systemet, placerad i Hus B11 Akademiska Sjukhuset. A V S P V R4. Fjärrvärmeväxlare för VS50 systemet, placerad i Hus B11 Akademiska Sjukhuset. A V S V V X 1 - R5. Shuntgrupp köldbärare för LB01 i hus B11 Akademiska Sjukhuset. A L B S G K 1 - R6. Köldbärarpump i shuntgrupp LB01-SGK1 i hus B11 Akademiska Sjukhuset. A L B P K R7. Flödesmätare för KB10 systemet i hus B11 Akademiska Sjukhuset. A K B M F R8. Fläktluftkylare 2 av tot 3, med enbart kyla, placerad i konferensrum på plan 2 i Hus B11 Akademiska Sjukhuset rum Nedanstående avser bl. märkskyltens text. A C A På ritning skrivs ex. A Konferansrum CA02-CK2 typ löpnummer rumsnummer

27 24(29) Exempel: Luftbehandling: L1. Luftbehandlingsaggregat byggnad A1141 (Hus B11) Akademiska Sjukhuset, aggregaten numreras internt i resp. hus. A L B L2. Återvinningspump i luftbehandlingsaggregat LB01 i Hus B11 Akademiska Sjukhuset. A L B P Å L3. Brandspjäll, klassat för brand samt brandgas betjänar rum 2033, tillhörande A1141-LB01, spjället är placerat på plan 02. Ställdonets märkskylt A1141-LB01-ST701. A L B S T Brandspjället bet på ritning A1141-LB01-BBS x200. Nedanstående avser brandspjällets märkskylt. A L B B B S Plan 02 nr 19, på plan 02 L4. Frånluftfläkt, betjänande rökrum, tilluften tas från LB01. Fläkten är nummer 3 i system LB01. A L B F F L5. Frånluftfläkt betjänande Hissmaskinrum 1678, tilluft via uteluftspjäll. Egen systembeteckning t.ex nummer 14 i hus B11. A L B F F L6. Frånluftsfläkt i frånluftsaggregat placerat på plan 04, tilluftsaggregatet TA2 (system LB02) är placerat på plan 03. A L B F F 0 1 -

28 25(29) Exempel: Styr- och övervakning S1. Temperaturgivaren GT12 i frånluften för luftbehandlingsaggregat nummer ett i hus B11 Akademiska Sjukhuset avger ett larm för hög temperatur. A L B G T H L S2. Frysskyddsgivaren i luftbehandlingsaggregatets värmebatteri GT81 avger ett larm för låg returtemperatur och påfrysningsrisk. A L B G T L L S3. Styrventil för VS50 systemet (1 st tvåvägs ventil i systemet). A V S S V S4. Tvåvägs styrventil nummer 2 för värmebatterier i luftbehandlingsaggregat nummer ett. A L B S V S5. Rumsgivare i rum 3021 ej tillhörande något system. A G T S6. Brandspjällställdon tillhörande luftbehandlingsaggregat nummer ett placerat i rum 2127 betjänar rum A L B S T S7. Rökdetektor tillhörande luftbehandlingsaggregat nummer ett placerat i rum 2127 betjänar rum A L B G Q S8. Tvåvägs styrventil i system 1413 i rum 1413 betjänar CA01 i rum A S V 2 1 -

29 26(29) ALLMÄNT SKYLTAR Se YTB Märkning i resp teknisk beskrivning där krav på utförande skall anges. UTFÖRANDE Samtliga skyltar skall vara utförda av laminerad plast i 3-skikt, tjocklek 1,5 mm. Skyltar i allmänhet gällande rum och installationer skall vara vita med svart text. Skyltar för brandlarmanläggning skall vara röda med vit text. Varningsskyltar skall vara gula med svart text. PLACERING Skyltar placeras i anslutning till avsedd komponent etc. Vid elcentraler skruvas skylten fast på respektive centralkapsling. Där märkobjekt är dold t ex av undertak eller inom aggregat skall märkskylt placeras både vid dold komponent och synligt på t ex undertaks ram eller vid lucka till aggregatdel. Om inte yttre skylt kan sättas så att lokalisering av komponent kan göras entydigt (t ex installationsolv) skall skylt kombineras med pil som visar riktning mot komponentplaceringen. Märkdataskylt för fläktmotor som är placerad i aggregatet placeras i anslutning till aggregatskylt. Märkdataskylt skall innehålla samma uppgifter som anges på dataskylt på motor. MONTERING Samtliga skyltar skall skruvas på fast underlag, där fast underlag ej finns vid objektet används plaststrips för fastsättning på t ex kabel, VP-rör eller på ventilationskanal där isoleringen är fastsatt med nät.

30 27(29) MÄRKNING VID DISTRIBUTIONSCENTRALER Vid varje gruppcentral uppsätts gruppförteckningar alt. gruppschema, som anger centralbeteckning, gruppnummer, betjänat objekt, ledningsarea samt max avsäkring. Vid matning av motorgrupper anges även max inställning av överlastskydd (märkström motor). Ytterligare information: Se Teknisk anvisning, Märkning el-, tele- och transportsystem. MÄRKNING AV ELLEDNINGAR Samtliga elledningar (kablar) gäller även gruppledningar för belysning (märkning till första kopplingspunkt, dosa) märks med gula märkhylsor (partex), uppträdda på nylonplatta som fastsättes med nylonstrips, så att numret kommer i kabelns riktning. Ledning mellan säkerhetsbrytare och motor märks ej. Samtliga elledningar förutom gruppledningar partmärks i båda ändar. Första part i samtliga elledningar förses med kabelnummer i båda ändar. Märkningen på första parten ska alltså ha kabelnummer + partnummer + plintnummer, de följande parterna behöver bara partnummer + plintnummer. Ledningar i apparatskåp skall förses med partmärkning, ledare mellan apparater inom elskåp skall förses med löpande nollnummer. Högsta nollnummer skall anges på aparatskåpsritningarna. Ledare som går från plint till apparat i elskåp märks med plintnummer. Ytterligare information: Se Teknisk anvisning, Märkning el-, tele- och transportsystem.

31 28(29) MÄRKNING AV KABLAR / ELLEDNINGAR Kabelnr serier Se Teknisk anvisning, Märkning el-, tele- och transportsystem. Kyl - och värmepumpsystem * t o m Grupp och styrledningar Sammansatta styr - och övervakningssystem ** t o m Kommunikationsledningar ** t o m Grupp och styrledningar Övrigt Se Teknisk anvisning, Märkning el-, tele- och transportsystem.. Övriga installationer märks enligt BSAB-systemet. MÄRKNING AV PLINTAR OCH LEDNINGAR Plint nummer i apparatskåp Nummerserie Benämning Specifikation 1-99 Gruppledningar 400/230V Manöver och styrledningar 400/230 V Manöver och styrledningar < 50 V Kommunikationsledning (DUC) Terminal eller telefonledn.

32 29(29) Ledningsfärger i apparatskåp (inre förbindningar) Beteckning Färg Specifikation L1 Svart Fasmärkning L2 Svart Fasmärkning L3 Svart Fasmärkning N Blå Nolla PE Gul/grön Skyddsjord Vit Orange Röd Brun Grå Violett 24 VAC 0 VAC 24 VDC 0 VDC Digital signal Analog signalspänning SK Transparent Skärm E Transparent Jord TE Transparent Störningsfri jord

33 1(5) INNEHÅLLSFÖRTECKNING Skyltexempel 3 Bygg... 2 Skyltexempel 5 VVS... 3 Skyltexempel 52.HB... 4 Skyltexempel 8 Styr... 5

34 2(5) RUMSMÄRKNING: Graverad plastskylt limmas fast på dörrkarmens överdel (låssidan) RUMSMÄRKNING TEKNISKA UTRYMMEN: Graverad plastskylt limmas fast mitt på dörr 1,7m över golv, på utsidan t.ex Fläktrum. EX:

35 3(5) MÄRKNING UTFÖRES I HUVUDSAK ENLIGT SS 741, SIS MÄRKNING AV RÖRLEDNINGAR EX.1: EX.2: MÄRKNING AV VENTILATIONSKANALER LUFTBEHANDLING. EX. VENTILMÄRKNING Samtliga avstängningsventiler AV resp. strypventiler RV skall märkas med bricka av treskikts plastlaminat. Märkningen skall ange systembeteckning, plan där ventil är placerad samt löpnr inom resp. plan, för AV resp.rv. Vita brickor med svart text. Avstängningsventil Strypventil

36 4(5) MÄRKNING MEDICINSKA GASER Skyltning av avstängningsventiler och nödavstängningsventiler Vid nödavstängningslådor skall skylt med följande text sättas upp i övrigt gäller kapitel 10 i SIS HB 370. Skyltarna skall utföras av vit gravyrisolit med svart text. EXEMPEL: I samtliga rum med gasuttag ska det vid ingångsställe sättas en skylt med text som anger var nödavstängningslådan är placerad. Vid flera nödavstängningslådor inom samma verksamhetsområde numreras dessa löpande. EXEMPEL:

37 5(5) SKYLT EX YTTRE APPARATER
