Mall 1. Fjärrvärme & luftbehandling/golvvärme/mätare/brand/larm/ddc/ös

Transkript

1 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 1 av 12 Mall 1. Fjärrvärme & luftbehandling/golvvärme/mätare/brand/larm/ddc/ös Syftet med den samordnade provningen är att kontrollera att alla funktionssamband finns och uppfyller ställda krav. en leds av beställaren utsedd person. Samtliga entreprenörer skall närvara vid den samordnade provningen. Samordnad provning förutsätter att egenprovningar har utförts och att avvikelser korrigerats. Anläggningen ska vara driftsatt och alla parametrar för drift inställda. Informationsutbyte med omgivningen från DDC till ÖS ska vara provad och driftsatt. Samordnad provning ska genomföras i så god tid att noterade avvikelser hinner korrigeras före besiktning. Den samordnade provningen delas upp i följande huvuddelar: A B Fjärrvärmecentral systemkoppling. Utförande enligt F:101. Tappvarmvattensystem och insvängningsförlopp. C Värmedistribution Hetvatten 5601,Radiatorer 5602 och Golvvärme D Värmeobjekt: sekundärsystem Luftbehandling E F G H I Mätare för vatten, energi, fastighets-el samt drivenergi för fläktar & pumpar. Brandfunktioner & Låssystem. Larmhantering och signalkommunikation från DDC till Stadsfastigheters ÖS. Övrigt. Hjälpmedel: Mall för Stadsfastigheters 6 punkt värmekurvor. Samordnad provning Datum för godkännande. sledare sign..

2 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 2 av 12 Deltagare Vi intygar att vi dels har deltagit i alla för oss relevanta delar av denna samordnade provning och att resultaten överensstämmer med egna observationer. Aktör Förkortning sledare PL Namnteckning Signatur Namnförtydligande Egenprovning datum Injusteringsprotokoll datum Generalentreprenör GE Totalentreprenör TE Underentreprenörer Rörentreprenör RE Elentrentreprenör EE Vententreprenör VE Styrentreprenör 1 SRÖE Styrentreprenör 2 SCADA/ ÖSE Leverantörer

3 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 3 av 12 A A1 Fjärrvärmecentral, systemkoppling. / skedja Fjärrvärmecentral inkoppling Enligt Svensk Fjärrvärme Tekn. best. F:101 Datum SIGN av PL Datum Sign A2 Givare placering 5601-GT41 Notera väderstreck för utegivare Utegivare väderstreck.. A3 Inkoppling KV/VV och VVC A4 A5 A6 A6 A7 A8 A9 Rörsystem för distribution av hetvatten/värme Larm från tryckgivare 5601-GP71 Larm från tryckgivare 5602-GP71 Energimätare, (flödesdel) VMM2 & VMM3 Kallvattenmätare VM2 & VM3 Kontroll värmeläckageindikering. E-larm Kontroll av att resp. mätare inkl. temp.givare är installerade.

4 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 4 av 12 B Tappvattensystem B1 skedja Styrventil 5201-SV51. Kontroll av kvs-värde, linjärfunktion & snabbstängningsfunktion vid energibortfall kvs värde: B2 B3 Temperatur VV Börvärde & ärvärde Börvärde: C Ärvärde: C Temperatur VVC-retur (Ärvärde >+50 C) Avläst ärvärde: C B4 Insvängningstid VV efter funktionstest Tid: sek. B5 Ev. pendling vid funktionstest. B6 Larm låg VVC-temp B7 B8 B9 Kontroll av tappvattenprioritering. Styrventil för radiatorkrets 5602-SV61 skall minska/stänga för effektuttag magnetventil 5201-SV52 Styrning via inbrottslarm Ange (ställbar) öppningsgrad av 5201-SV51 för aktivering Ange (ställbar) stängningsgrad för 5601-SV61 Öppningsgrad % resp. Stängningsgrad % OBS! Primär SV för hetvatten till luftbehandlingsaggregat får ej påverkas av tappvattenprioriteringen. OBS! Gäller endast förskolor

5 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 5 av 12 C C1 Värmedistribution 5601 Hetvatten, 5602 Radiatorer och 5603 Golvvärmesystem. skedja Hetvattenkrets 5601 Värmekurva 5601-GT51 med 6 brytpunkter T-ute +20 C +10 C +3 C -3 C -10 C -20 C Börv. GT51 C2 styrventil SV61 C3 Pumpstyrning ECO-funktion och motionering C4 Larm från pump 5601-P1 C5 C6 Larm, regleravvikelse & Grädigkeit, E-larm Radiatorkrets 5602 Värmekurva 5602-GT51 med 6 brytpunkter T-ute +20 C +10 C +3 C -3 C -10 C -20 C Börv. GT51 C7 styrventil SV61 C8 Pumpstyrning ECO-funktion och motionering C9 Larm från pump 5602-P1 C10 Larm, regleravvikelse & Grädigkeit, E-larm C11

6 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 6 av 12 C C12 skedja Golvvärmekrets 5603 Shuntgrupp värme SHG Styrventil Pump C13 Värmekurva distribution 5603 GT51 med 6 brytpunkter OBS enligt golvvärmeberäkningen T-ute +20 C +10 C +3 C -3 C -10 C -20 C Börv. GT51 C14 styrventil SV61 C15 Pumpstyrning ECO-funktion och motionering C16 Larm från pump 5603-P1 C17 C18 C19 Larm, regleravvikelse & värmeläckageindikering E-larm GV-termostater & ställdon Kontroll LK s egenprovningsdokument

7 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 7 av 12 D Värmeobjekt: sekundärsystem, Luftbehandling skedja Ventilation 5701 D1 Drifttider: D2 Återvinning. Varvtalsstyrd rotor eller motoriserat bypasspjäll i sekvens Dygnet runt drift:.. Alt. agg. drifttid: D3 Shuntgrupp vent SHG Styrventil i sekvens med värmeåtervinning. Pump behovsstyrd inkl. motionering D4 Larm från 5701-P1 D5 D6 Kontroll börvärde & ärvärde Kontroll ev. ledvärdesförskjutning Frysskydd kontroll funktion samt att agg stoppar och uteluftsspjäll stänger. Börvärde: C Ärvärde: C Förskjutning, Utegivare placering Bryttemperatur: C D7 Larm från frysskydd GT81 D8 Larm från tryckgivare D9 Larm från filtervakter D10 Kontroll av E-larm D11 Kontroll av nödstopp via miljöbrytare D12 Kontroll av brandfunktion

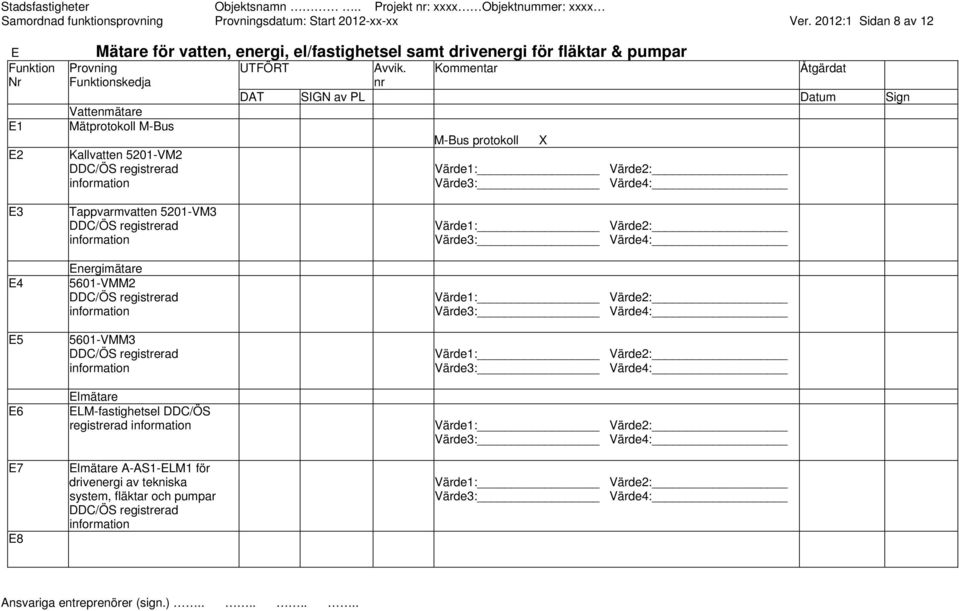

8 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 8 av 12 E Mätare för vatten, energi, el/fastighetsel samt drivenergi för fläktar & pumpar skedja Vattenmätare E1 Mätprotokoll M-Bus E2 Kallvatten 5201-VM2 DDC/ÖS registrerad information M-Bus protokoll X Värde1: Värde2: Värde3: Värde4: E3 E4 E5 E6 E7 E8 Tappvarmvatten 5201-VM3 DDC/ÖS registrerad information Energimätare 5601-VMM2 DDC/ÖS registrerad information 5601-VMM3 DDC/ÖS registrerad information Elmätare ELM-fastighetsel DDC/ÖS registrerad information Elmätare A-AS1-ELM1 för drivenergi av tekniska system, fläktar och pumpar DDC/ÖS registrerad information Värde1: Värde2: Värde3: Värde4: Värde1: Värde2: Värde3: Värde4: Värde1: Värde2: Värde3: Värde4: Värde1: Värde2: Värde3: Värde4: Värde1: Värde2: Värde3: Värde4:

9 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 9 av 12 Brandfunktioner & Låssystem. F skedja Centralt brandlarm F1 OBS finns Centralt brandlarm skall det även finnas rökdetektor i tilluftskanal/er. Enligt SBF 110:6 F2 Vidarekoppling till räddningstjänst F3 F4 F5 F6 F7 F8 F9 F10 F11 Ventilation Rökdetektor tilluft Rökdetektor frånluft Prefab. brandgasspjäll Platsmonterade spjällställdon Motionering brandgasspjäll Indikering i DDC/ÖS Brandgasfläkt-FF2 Larm Låssystem/Larm Elektriska slutbleck. Dörrmagneter Motioneringsintervall Klockslag motionering

10 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 10 av 12 G G1 G2 G3 G4 G5 Larmhantering och signalkommunikation mellan DDC till Stadsfastigheters ÖS. skedja Kontroll av kommunikation mellan samtliga AS alt via egna nätverksuttag. Kontroll av nätverkskommunikation ÖS övergripande systemflödesschema Kontroll av dynamiska värden i realtid i flödesbild. Kontroll av mätarvärden & ÖS mottagen information Loggningsfunktion & Trenddiagram kontroll G6 Larmhistorik kontroll G7

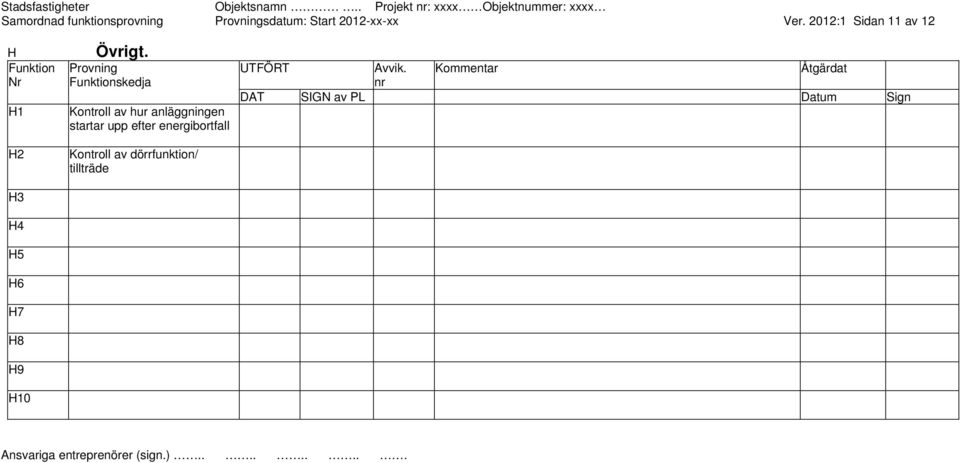

11 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 11 av 12 H H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 Övrigt. skedja Kontroll av hur anläggningen startar upp efter energibortfall Kontroll av dörrfunktion/ tillträde.

12 Samordnad funktionsprovning sdatum: Start 2012-xx-xx Ver. 2012:1 Sidan 12 av 12 Mall för enhetlig inställning av 6 punkts Värmekurva OBS! Gäller för samtliga DDC-installationer. T V S = , , , , , ,5 T AM 2381D05 Tv är värmebärarens framledningstemperatur ºC Tam är utetemperatur ºC. Lägsta dimensionerande utetemp, LUT i Malmö är -14ºC Värmekurvor skall ha 6 brytpunkter enligt: +20ºC, +10ºC, +3ºC, -3ºC, -10ºC, -20ºC.
