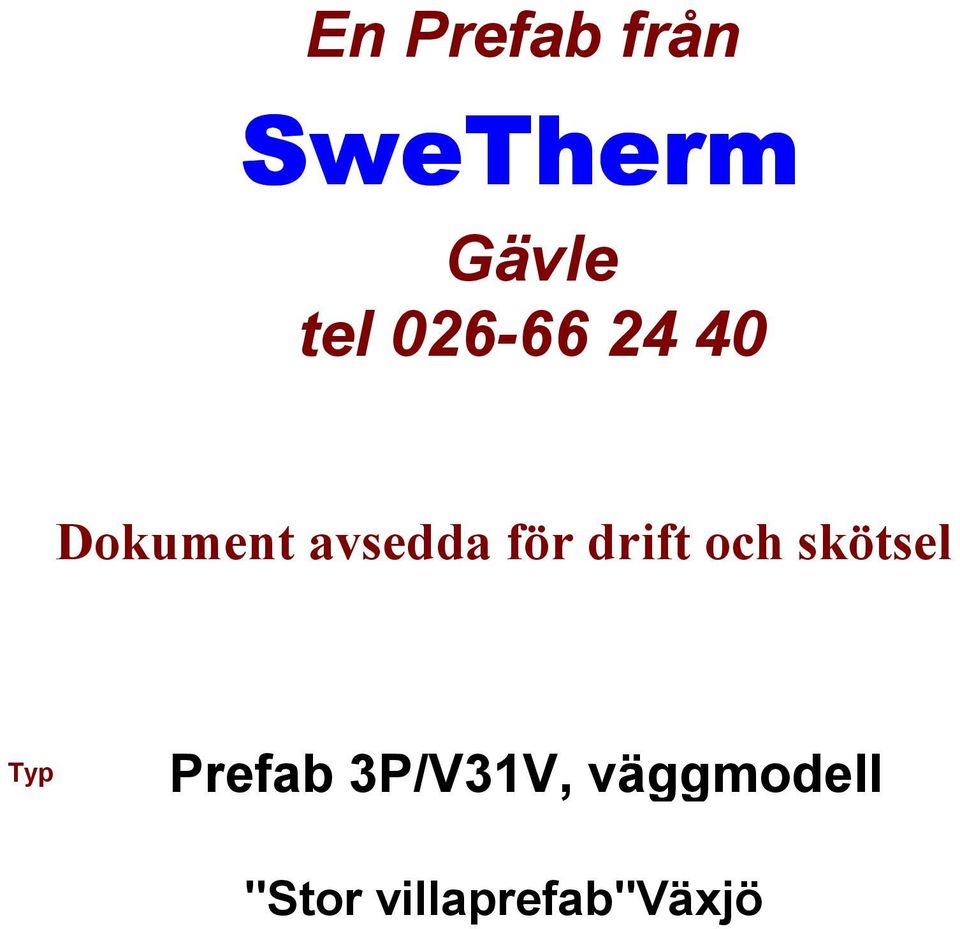

1 En Prefab från SweTherm Gävle tel Dokument avsedda för drift och skötsel Typ Prefab 3P/V31V, väggmodell "Stor villaprefab"växjö

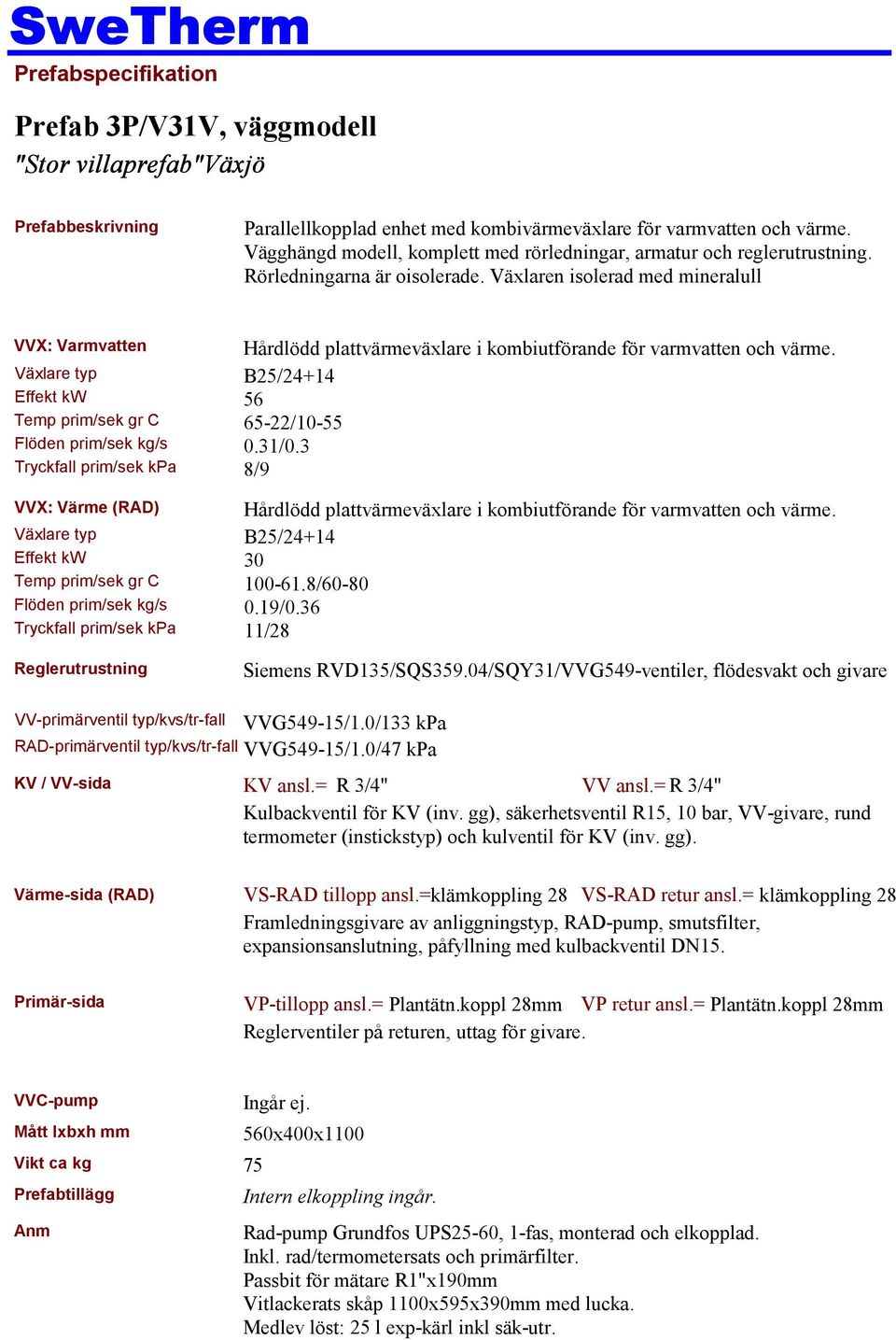

2 Prefabspecifikation Prefab 3P/V31V, väggmodell "Stor villaprefab"växjö Prefabbeskrivning Parallellkopplad enhet med kombivärmeväxlare för varmvatten och värme. Vägghängd modell, komplett med rörledningar, armatur och reglerutrustning. Rörledningarna är oisolerade. Växlaren isolerad med mineralull VVX: Varmvatten Hårdlödd plattvärmeväxlare i kombiutförande för varmvatten och värme. Växlare typ B25/24+14 Effekt kw 56 Temp prim/sek gr C 65-22/10-55 Flöden prim/sek kg/s 0.31/0.3 Tryckfall prim/sek kpa 8/9 VVX: Värme (RAD) Hårdlödd plattvärmeväxlare i kombiutförande för varmvatten och värme. Växlare typ B25/24+14 Effekt kw 30 Temp prim/sek gr C /60-80 Flöden prim/sek kg/s 0.19/0.36 Tryckfall prim/sek kpa 11/28 Reglerutrustning Siemens RVD135/SQS359.04/SQY31/VVG549-ventiler, flödesvakt och givare VV-primärventil typ/kvs/tr-fall VVG549-15/1.0/133 kpa RAD-primärventil typ/kvs/tr-fall VVG549-15/1.0/47 kpa KV / VV-sida KV ansl.= R 3/4" VV ansl.= R 3/4" Kulbackventil för KV (inv. gg), säkerhetsventil R15, 10 bar, VV-givare, rund termometer (instickstyp) och kulventil för KV (inv. gg). Värme-sida (RAD) VS-RAD tillopp ansl.=klämkoppling 28 VS-RAD retur ansl.= klämkoppling 28 Framledningsgivare av anliggningstyp, RAD-pump, smutsfilter, expansionsanslutning, påfyllning med kulbackventil DN15. Primär-sida VP-tillopp ansl.= Plantätn.koppl 28mm VP retur ansl.= Plantätn.koppl 28mm Reglerventiler på returen, uttag för givare. VVC-pump Ingår ej. Mått lxbxh mm 560x400x1100 Vikt ca kg 75 Prefabtillägg Intern elkoppling ingår. Anm Rad-pump Grundfos UPS25-60, 1-fas, monterad och elkopplad. Inkl. rad/termometersats och primärfilter. Passbit för mätare R1"x190mm Vitlackerats skåp 1100x595x390mm med lucka. Medlev löst: 25 l exp-kärl inkl säk-utr.

3 Kopplingsschema för: Prefab 3P/V31V, väggmodell Objekt: "Stor villaprefab"växjö Kallvatten: Varmvatten: R 3/4" R 3/4" Till radiatorer: klämkoppling 28 Från radiatorer: klämkoppling 28 B25/24+14 Hårdlödd plattvärmeväxlare i kombiutförande för varmvatten och värme. Reglerutrustning: Siemens RVD135/SQS359.04/SQY31/VV G549-ventiler, flödesvakt och givare Primär radventil: VVG549-15/1.0/47 kpa VVC-pump: Ingår ej. Primär retur: Plantätn.koppl 28mm Primär varmvattenventil: VVG549-15/1.0/133 kpa Primärt tillopp: Plantätn.koppl 28mm Intern elkoppling ingår. Rad-pump Grundfos UPS25-60, 1-fas, monterad och elkopplad. Inkl. rad/termometersats och primärfilter. Passbit för mätare R1"x190mm Vitlackerats skåp 1100x595x390mm med lucka.

4 REGLER-Siemens -SQS SQY31-VVG549 Prefab 3P/V31V, väggmodell "Stor villaprefab"växjö Objekt:... Fjärrvärme S AVSEDD TILL: Reglering av tappvarmvatten och värmekrets i parallellkopplad villacentral. FUNKTION: - konstanthållning av tappvarmvattentemperatur, samt via ute- och framledningsgivare regleras värmekretsens framledningstemperatur efter inställd reglerkurva. Med kopplingsuret kan omkoppling mellan normal och sänkt temperatur erhållas. Max- eller minbegränsning av framledningstemperaturen kan inställas. LEVERANSOMFATTNING: 1st inkl. sockel AGS13X 1st QAD21/209 1st QAD26.220/209 1st QAC31/101 1st SQS st SQY31 1st FRN Reglercentral, tappvarmvatten och värme Anliggningsgivare, tappvarmvatten Anliggningsgivare, värme framledning Utegivare Ställdon, primär tappvarmvatten Ställdon, primär värme Flödesvakt, Honeywell 1st VVG.549 VVG549-15/1.0/133 kpa Ventil SV2, primär tappvarmvatten 1st VVG.549 VVG549-15/1.0/47 kpa Ventil SV3, primär värme ANMÄRKNING: För ytterligare beskrivning av reglerutrustningen hänvisas till reglerfabrikantens broschyrmaterial. den 2 juni 2003 SweTherm AB Produktion och försäljning Lötängsgatan 1, Gävle tel fax Teknisk support/försäljning Westmansgatan 37, Linköping tel fax

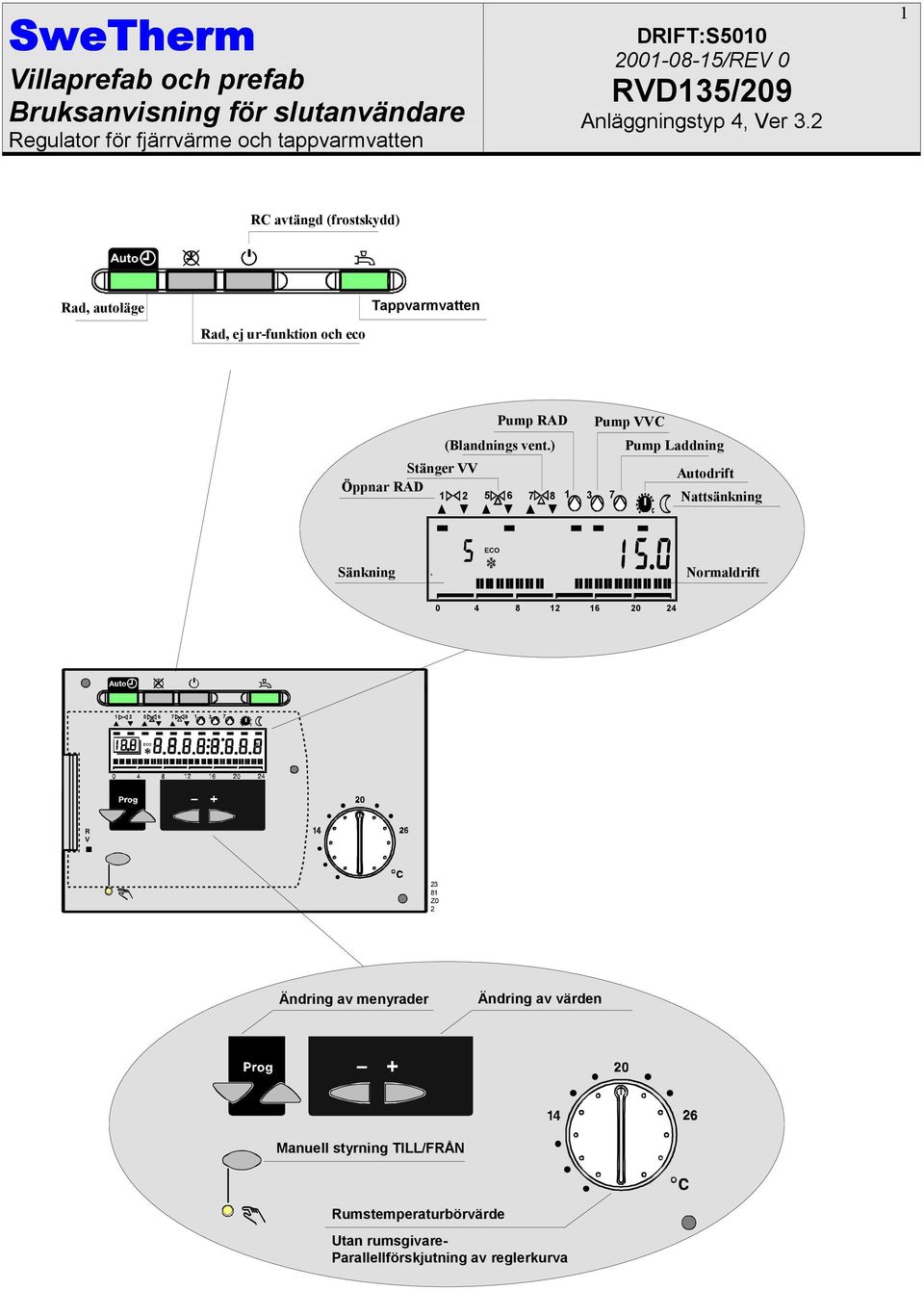

5 Villaprefab och prefab Bruksanvisning för slutanvändare DRIFT:S RC avtängd (frostskydd) Rad, autoläge Rad, ej ur-funktion och eco Tappvarmvatten Pump RAD (Blandnings vent.) Stänger VV Öppnar RAD Pump VVC Pump Laddning Autodrift Nattsänkning ECO Sänkning Normaldrift ECO R V Z0 2 Ändring av menyrader Ändring av värden Manuell styrning TILL/FRÅN Rumstemperaturbörvärde Utan rumsgivare- Parallellförskjutning av reglerkurva

6 Villaprefab och prefab Bruksanvisning för slutanvändare DRIFT:S Vill Du starta värmeprogrammet och tappvarmvattenregleringen? 1. Är värmeanläggningen driftklar? Kontrollera huvudbrytaren. 2. Kontrollera tiden och veckodagen (Justera: se "skall tiden ställas in". 3. Tryck in knappen för automatikdrift. (knappen lyser) 4. Tryck in knappen för tappvarmvattenreglering. (knappen lyser) Vill Du reglera värmen med automatikdrift? Vid automatikdrift regleras rumstemperaturen enligt inställt värmeprogram. 1. Tryck in knappen för automatikdrift. (knappen lyser) Vill Du reglera värmen med kontinuerlig drift? Vid kontinuerlig drift hålls den inställda rumstemperaturen på ett konstant värde. 1. Tryck in knappen för kontinuerlig drift. (knappen lyser) 2. Ställ in önskad rumstemperatur på inställningsratten. Är Du borta på obestämd tid? Sätt anläggningen i läge beredskapsläge Anläggningen är avstängd men frysskyddad. 1. Tryck in knappen. (knappen lyser) Vad betyder informationen i teckenrutan? Lyser stapeln under så betyder detta: Värmen hålls på normal börvärdestemperatur (inställningen på inställningsratten) Värmen hålls på sänkt temperatur. Vill Du ändra komforttemperaturen i dina rum eller tappvarmvattentemperaturen? 1. Önskad temperatur för normalbörvärde ställs in på inställningsratten. Inställningen är aktiv: I automatikdrift under de värmefaser som har matats in i värmeprogrammet. Ständigt i kontinuerlig drift. 2. Övriga temperaturer samt reglerkurvan ställs in med knapparna enligt följande: Välj med Indikering (rad nr) Ändra med Önskad temperatur 01 Indikering av inställd temperatur. 02 Rumstemperatur för sänkt börvärde. 03 Rumstemperatur för helg- /semester, frysskydd. 04 Tappvarmvatten-temperatur. 05 Reglerkurvans lutning. Är rummen för kalla eller varma? Huvudsakligen vid mild väderlek. Justera rumstemperaturen med inställningsratten Huvudsakligen vid kall väderlek. Justera styrkurvans lutning på betjäningsraden. rad nr 05 Rumstemperaturen är för hög: Sänk lutningen med ca 0.5. Rumstemperaturen är för låg: Höj lutningen med ca 0.5. Huvudsakligen nattetid. Justera temperaturen för sänkt börvärde på betjäningsraden. Obs! Obs! Obs! Vänta två dagar efter varje justering av rumstemperaturen tills regleringen stabiliserat sig. rad nr 02 Visas i teckenrutan! ECO så betyder detta: Värmen hålls på frysskyddstemperatur. Inget värmebehov föreligger för närvarande. Välj med Skall tiden och veckodag ställas in? Indikering (rad nr) Ändra med Tiden och veckodagen 13 Tid 14 Veckodag

7 Villaprefab och prefab Bruksanvisning för slutanvändare DRIFT:S Vill Du ändra värmetiderna? 1. Välj den veckodag vars värmetider skall ändras: Välj med Ändra med Resp. dag eller hela veckan Indikering (rad nr) 1=måndag 2=tisdag, osv. 1-7=hel vecka 2. Mata in de önskade tider för den valda dagens värmefaser: Välj med Välj med Indikering (rad nr) Ändra med Början och slut av de dagliga värmfaserna 07 Början värmefas Slut värmefas Början värmefas Slut värmefas Början värmefas Slut värmefas 3. Vill Du avläsa temperaturen? Indikering (rad nr) Temperaturen visas i C 24 Rumstemperatur. (endast då rumsgivare är ansluten) 25 Utetemperatur. 26 Tappvarmvattentemperatur. 27 Framledningstemperatur. (Rad) Reglerkurva (12.5=normalkurva, inställd av SweTherm) T V S = , , TV = Framledningstemperatur TAM =Utetemperatur Problem? Alla inställningar verkar vara OK men det fungerar i alla fall inte som det borde. Du bör ställa om reglercentralen till manuell drift. Tryck in knappen så att indikeringslampan lyser. I detta läge så stängs tappvarmvattenregleringen av. (annars finns skållningsrisk, för hög temperatur) Värmetillförseln kan DU styra genom att manuellt ändra med knapparna , ,5 10 7,5 5 2,5 T AM 2381D05 Kontakta snarast din servicetekniker/installatör

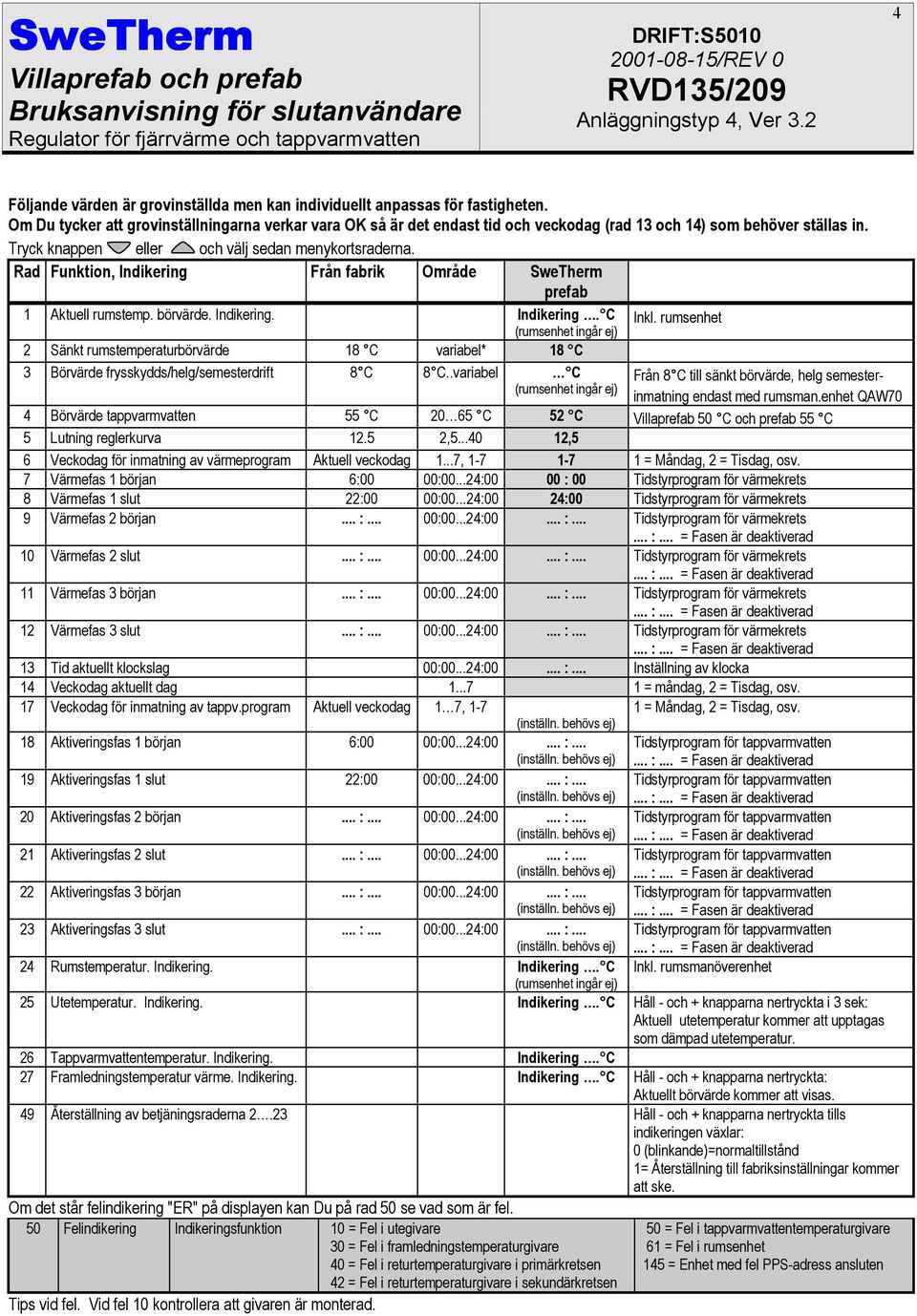

8 Villaprefab och prefab Bruksanvisning för slutanvändare DRIFT:S Följande värden är grovinställda men kan individuellt anpassas för fastigheten. Om Du tycker att grovinställningarna verkar vara OK så är det endast tid och veckodag (rad 13 och 14) som behöver ställas in. Tryck knappen eller och välj sedan menykortsraderna. Rad Funktion, Indikering Från fabrik Område SweTherm prefab 1 Aktuell rumstemp. börvärde. Indikering. Indikering. C (rumsenhet ingår ej) Inkl. rumsenhet 2 Sänkt rumstemperaturbörvärde 18 C variabel* 18 C 3 Börvärde frysskydds/helg/semesterdrift 8 C 8 C..variabel C (rumsenhet ingår ej) Från 8 C till sänkt börvärde, helg semesterinmatning endast med rumsman.enhet QAW70 4 Börvärde tappvarmvatten 55 C C 52 C Villaprefab 50 C och prefab 55 C 5 Lutning reglerkurva , ,5 6 Veckodag för inmatning av värmeprogram Aktuell veckodag 1...7, = Måndag, 2 = Tisdag, osv. 7 Värmefas 1 början 6:00 00: :00 00 : 00 Tidstyrprogram för värmekrets 8 Värmefas 1 slut 22:00 00: :00 24:00 Tidstyrprogram för värmekrets 9 Värmefas 2 början... :... 00: :00... :... Tidstyrprogram för värmekrets 10 Värmefas 2 slut... :... 00: :00... :... Tidstyrprogram för värmekrets 11 Värmefas 3 början... :... 00: :00... :... Tidstyrprogram för värmekrets 12 Värmefas 3 slut... :... 00: :00... :... Tidstyrprogram för värmekrets 13 Tid aktuellt klockslag 00: :00... :... Inställning av klocka 14 Veckodag aktuellt dag = måndag, 2 = Tisdag, osv. 17 Veckodag för inmatning av tappv.program Aktuell veckodag 1 7, = Måndag, 2 = Tisdag, osv. 18 Aktiveringsfas 1 början 6:00 00: :00... : Aktiveringsfas 1 slut 22:00 00: :00... : Aktiveringsfas 2 början... :... 00: :00... : Aktiveringsfas 2 slut... :... 00: :00... : Aktiveringsfas 3 början... :... 00: :00... : Aktiveringsfas 3 slut... :... 00: :00... : Rumstemperatur. Indikering. Indikering. C Inkl. rumsmanöverenhet (rumsenhet ingår ej) 25 Utetemperatur. Indikering. Indikering. C Håll - och + knapparna nertryckta i 3 sek: Aktuell utetemperatur kommer att upptagas som dämpad utetemperatur. 26 Tappvarmvattentemperatur. Indikering. Indikering. C 27 Framledningstemperatur värme. Indikering. Indikering. C Håll - och + knapparna nertryckta: Aktuellt börvärde kommer att visas. 49 Återställning av betjäningsraderna 2.23 Håll - och + knapparna nertryckta tills indikeringen växlar: 0 (blinkande)=normaltillstånd 1= Återställning till fabriksinställningar kommer att ske. Om det står felindikering "ER" på displayen kan Du på rad 50 se vad som är fel. 50 Felindikering Indikeringsfunktion 10 = Fel i utegivare 30 = Fel i framledningstemperaturgivare 40 = Fel i returtemperaturgivare i primärkretsen 42 = Fel i returtemperaturgivare i sekundärkretsen Tips vid fel. Vid fel 10 kontrollera att givaren är monterad. 50 = Fel i tappvarmvattentemperaturgivare 61 = Fel i rumsenhet 145 = Enhet med fel PPS-adress ansluten

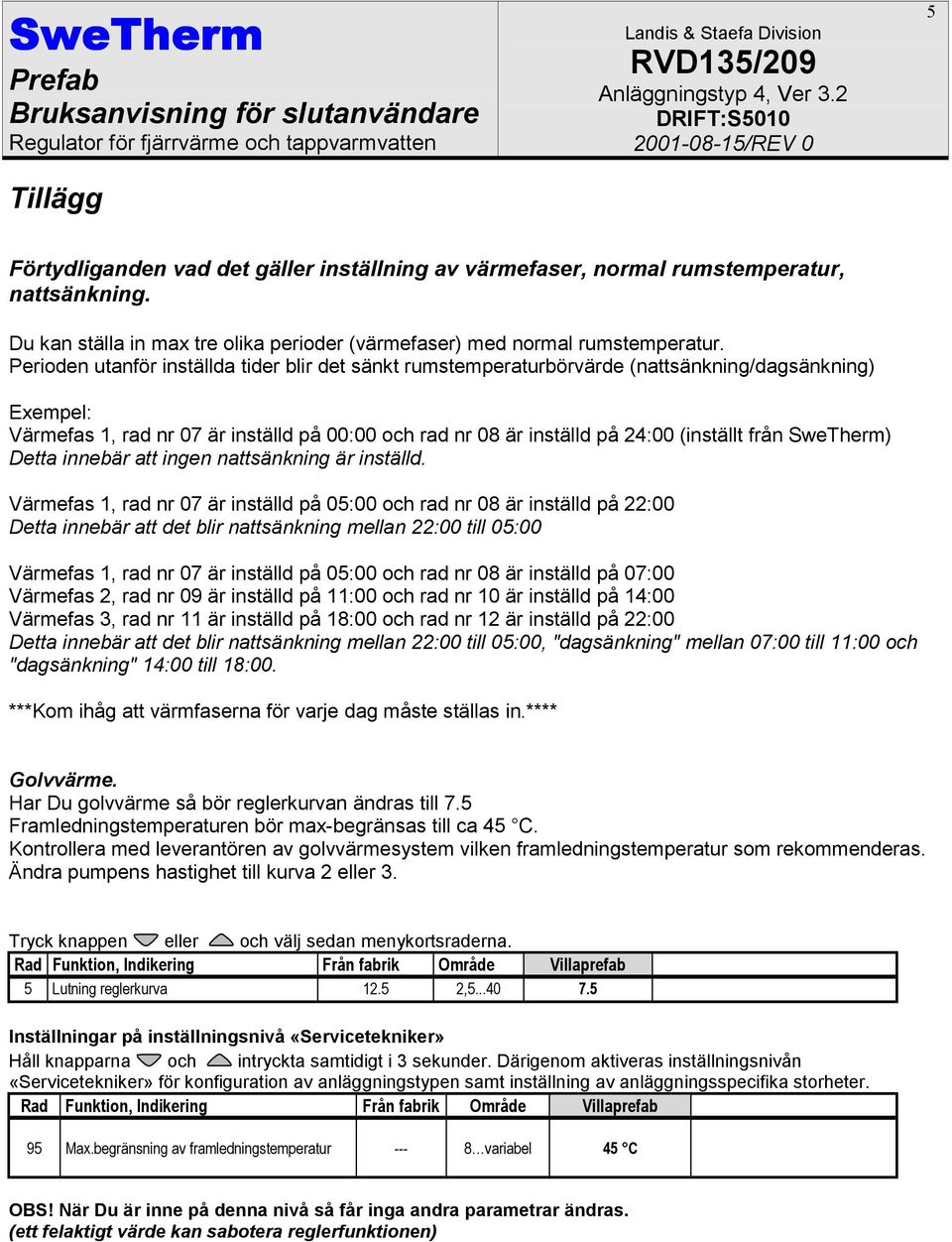

9 Prefab Bruksanvisning för slutanvändare Tillägg Landis & Staefa Division DRIFT:S Förtydliganden vad det gäller inställning av värmefaser, normal rumstemperatur, nattsänkning. Du kan ställa in max tre olika perioder (värmefaser) med normal rumstemperatur. Perioden utanför inställda tider blir det sänkt rumstemperaturbörvärde (nattsänkning/dagsänkning) Exempel: Värmefas 1, rad nr 07 är inställd på 00:00 och rad nr 08 är inställd på 24:00 (inställt från SweTherm) Detta innebär att ingen nattsänkning är inställd. Värmefas 1, rad nr 07 är inställd på 05:00 och rad nr 08 är inställd på 22:00 Detta innebär att det blir nattsänkning mellan 22:00 till 05:00 Värmefas 1, rad nr 07 är inställd på 05:00 och rad nr 08 är inställd på 07:00 Värmefas 2, rad nr 09 är inställd på 11:00 och rad nr 10 är inställd på 14:00 Värmefas 3, rad nr 11 är inställd på 18:00 och rad nr 12 är inställd på 22:00 Detta innebär att det blir nattsänkning mellan 22:00 till 05:00, "dagsänkning" mellan 07:00 till 11:00 och "dagsänkning" 14:00 till 18:00. ***Kom ihåg att värmfaserna för varje dag måste ställas in.**** Golvvärme. Har Du golvvärme så bör reglerkurvan ändras till 7.5 Framledningstemperaturen bör max-begränsas till ca 45 C. Kontrollera med leverantören av golvvärmesystem vilken framledningstemperatur som rekommenderas. Ändra pumpens hastighet till kurva 2 eller 3. Tryck knappen eller och välj sedan menykortsraderna. Rad Funktion, Indikering Från fabrik Område Villaprefab 5 Lutning reglerkurva , Inställningar på inställningsnivå «Servicetekniker» Håll knapparna och intryckta samtidigt i 3 sekunder. Därigenom aktiveras inställningsnivån «Servicetekniker» för konfiguration av anläggningstypen samt inställning av anläggningsspecifika storheter. Rad Funktion, Indikering Från fabrik Område Villaprefab 95 Max.begränsning av framledningstemperatur variabel 45 C OBS! När Du är inne på denna nivå så får inga andra parametrar ändras. (ett felaktigt värde kan sabotera reglerfunktionen)

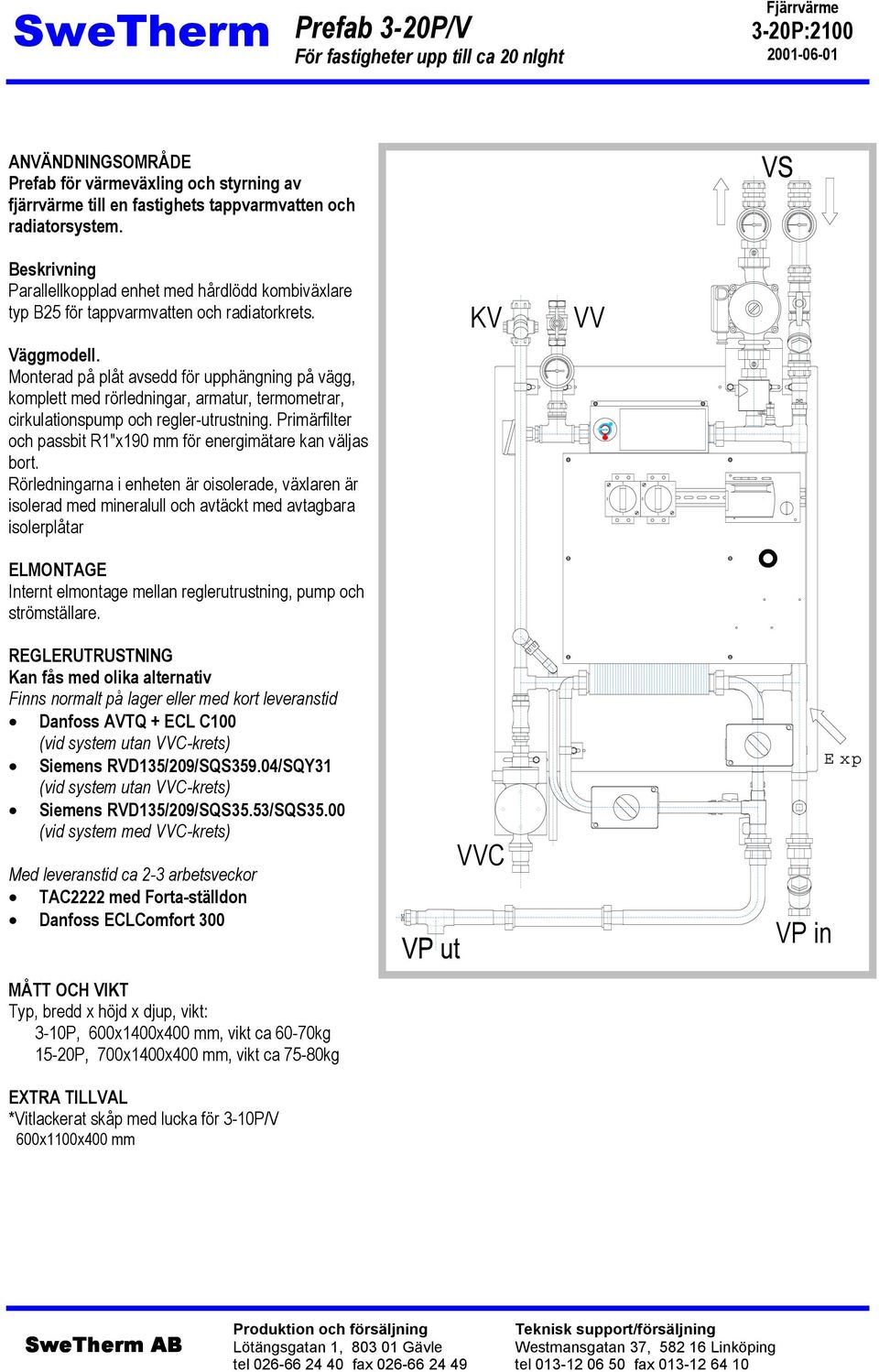

10 Prefab 3-20P/V För fastigheter upp till ca 20 nlght Fjärrvärme 3-20P: ANVÄNDNINGSOMRÅDE Prefab för värmeväxling och styrning av fjärrvärme till en fastighets tappvarmvatten och radiatorsystem. Beskrivning Parallellkopplad enhet med hårdlödd kombiväxlare typ B25 för tappvarmvatten och radiatorkrets. Väggmodell. Monterad på plåt avsedd för upphängning på vägg, komplett med rörledningar, armatur, termometrar, cirkulationspump och regler-utrustning. Primärfilter och passbit R1"x190 mm för energimätare kan väljas bort. Rörledningarna i enheten är oisolerade, växlaren är isolerad med mineralull och avtäckt med avtagbara isolerplåtar ELMONTAGE Internt elmontage mellan reglerutrustning, pump och strömställare. KV VV REGLERUTRUSTNING Kan fås med olika alternativ Finns normalt på lager eller med kort leveranstid Danfoss AVTQ + ECL C100 (vid system utan VVC-krets) Siemens /SQS359.04/SQY31 (vid system utan VVC-krets) Siemens /SQS35.53/SQS35.00 (vid system med VVC-krets) Med leveranstid ca 2-3 arbetsveckor TAC2222 med Forta-ställdon Danfoss ECLComfort 300 MÅTT OCH VIKT Typ, bredd x höjd x djup, vikt: 3-10P, 600x1400x400 mm, vikt ca 60-70kg 15-20P, 700x1400x400 mm, vikt ca 75-80kg EXTRA TILLVAL *Vitlackerat skåp med lucka för 3-10P/V 600x1100x400 mm VVC VP in Exp SweTherm AB Produktion och försäljning Lötängsgatan 1, Gävle tel fax Teknisk support/försäljning Westmansgatan 37, Linköping tel fax

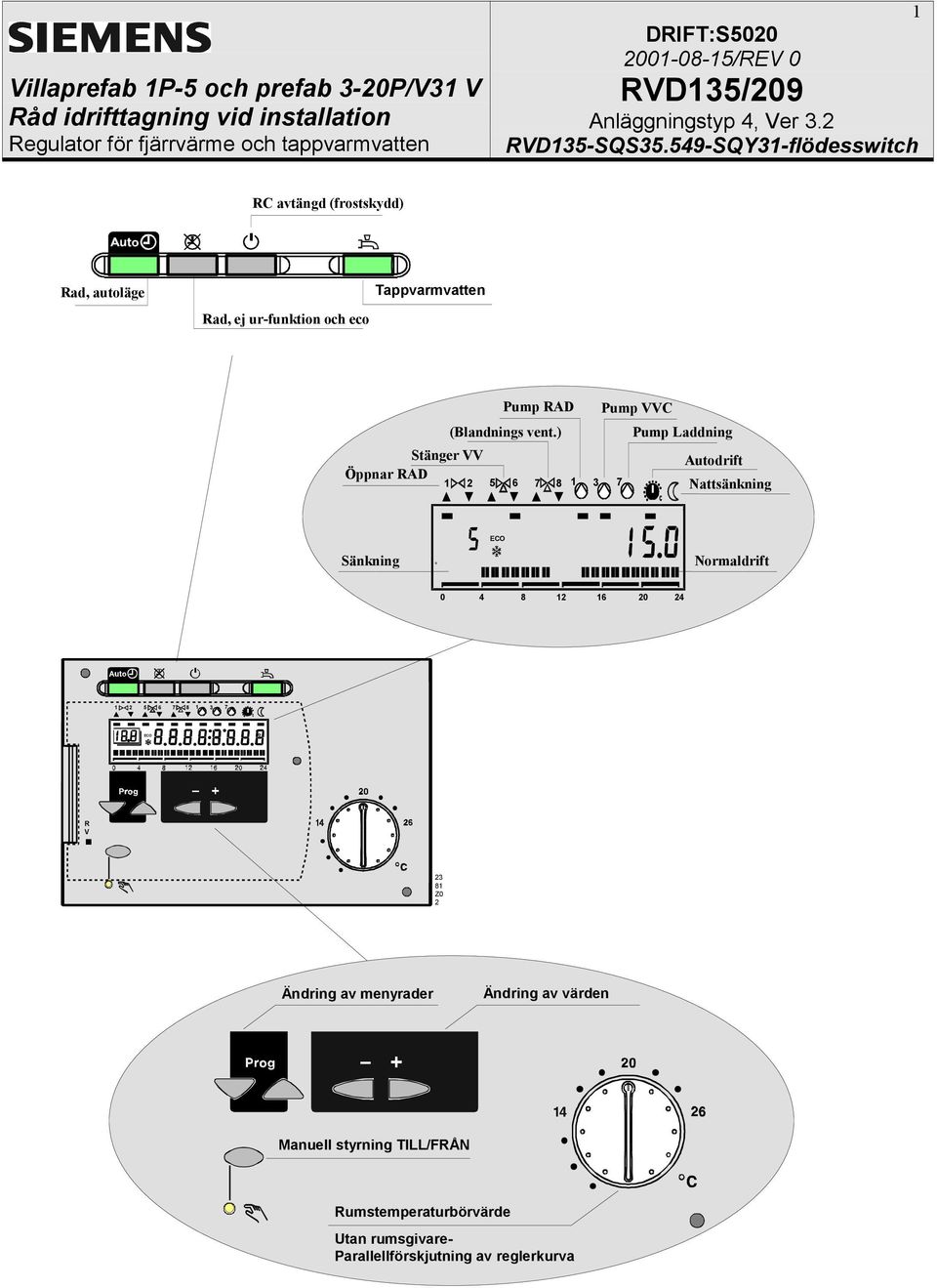

11 Villaprefab 1P-5 och prefab 3-20P/V31 V Råd idrifttagning vid installation 1 DRIFT:S5020 RVD135-SQS SQY31-flödesswitch RC avtängd (frostskydd) Rad, autoläge Rad, ej ur-funktion och eco Tappvarmvatten Pump RAD (Blandnings vent.) Stänger VV Öppnar RAD Pump VVC Pump Laddning Autodrift Nattsänkning ECO Sänkning Normaldrift ECO R V Z0 2 Ändring av menyrader Ändring av värden Manuell styrning TILL/FRÅN Rumstemperaturbörvärde Utan rumsgivare- Parallellförskjutning av reglerkurva

12 Villaprefab 1P-5 och prefab 3-20P/V31 V Råd idrifttagning vid installation 2 DRIFT:S5020 RVD135-SQS SQY31-flödesswitch RVD ECO Knappar för programval 2 Teckenruta 3 Knappar för val av betjäningsrader 4 Knapp för manuell drift TILL/FRÅN 5 Knapp för tappvarmvattenberedning TILL/FRÅN 6 Knappar för ändring av värden 7 Inställningsratt för normalbörvärde rumstemperatur Z02 Anläggningstyp 4 Reglerkurva (12.5=normalkurva) B9 M M Y1 Y5 N1 B7 B1 B71 Q1 B3 Q7 B71 H5 A6 2381S04 T V S = , , , ,5 10 7,5 5 (generellt schema för anläggningstyp 4) ,5 T AM 2381D05 Klenspänningsschema ingångar Nätspänningsschema utgångar B3 H5 F1 2381A05 AC 230 V D1 D2 B9 B3 B7 B71 H5 N2 H5 2381A02 AC 230 V F1 Y1 Y2 F4 Y5 Y6 Y5 F3 Q1 Q3/Y7 Q1 Q3 F7 Q7/Y8 N2 Y7 Q7 A6 B1 B3 B7 B71 B9 F1 H5 Rumsmanöverenhet QAW 50 eller QAW70 Framledningsgivare. QAD26.220/109 Tappvarmvattengivare. QAD21/209 Returtemperaturgivare i primärkretsen Returtemperaturgivare i sekundärkretsen eller Tappvarmvattentemperaturgivare 2 eller Framledningstemperaturgivare 2 Utegivare QAC31/101 Tappvarmvattentermostat Flödesgivare. N2 Q1 Q3 Q7 Y1 Y5 Y7 komponenter med kursiv text ingår ej Regulator RVD 135/209 Radpump 1-fas 220V Laddningspump tappvarmvatten Cirkulationspump tappvarmvatten Ställdon för primär radventil. SQY31 Ställdon för primär tappvarmvattenventil. SQS Ställdon för fördelningsventil (anläggningstyp 3) resp blandningsventil i tappvarmvttenkretsen (anl.typ 5)

13 Villaprefab 1P-5 och prefab 3-20P/V31 V Råd idrifttagning vid installation 3 DRIFT:S5020 RVD135-SQS SQY31-flödesswitch INSTÄLLNINGAR AV PARAMETERVÄRDEN Det finns tre inställningsnivåer. Nivå 1 «Slutanvändare» är avsedd för fastighetsägaren, parametervärdena ställs här in individuellt för fastigheten. Nivå 2 «Servicetekniker» är avsedd för tillverkaren och värmeinstallatören, parametervärdena är inställda speciellt för SweTherm Villaprefab och skall ej ändras. Nivå 3 «Spärrfunktioner» är avsedd för tillverkaren, värmeinstallatören och fjärrvärmeleverantören, parametervärdena är inställda speciellt för SweTherm Villaprefab och skall ej ändras. enkel att öppna enkel knappkombination för att öppna kräver en knappkombination plus kod för att öppna Nedan följer de parametrar som är förinställda från SweTherm Nivå 1: «Slutanvändare» menyrad 1-50 Följande värden är grovinställda men kan individuellt anpassas för fastigheten. Om Du tycker att grovinställningarna verkar vara OK så är det endast tid och veckodag (rad 13 och 14) som behöver ställas in. Tryck knappen eller och välj sedan menykortsraderna. Rad Funktion, Indikering Från fabrik Område Inställt av SweTherm 1 Aktuell rumstemp. börvärde. Indikering. Indikering. C (rumsenhet ingår ej) Inkl. rumsenhet 2 Sänkt rumstemperaturbörvärde 18 C variabel* 18 C 3 Börvärde frysskydds/helg/semesterdrift 8 C 8 C..variabel C (rumsenhet ingår ej) Från 8 C till sänkt börvärde, helg semesterinmatning endast med rumsman.enhet QAW70 4 Börvärde tappvarmvatten 55 C C 50 C 5 Lutning reglerkurva , ,5 6 Veckodag för inmatning av värmeprogram Aktuell veckodag 1...7, = Måndag, 2 = Tisdag, osv. 7 Värmefas 1 början 6:00 00: :00 00 : 00 Tidstyrprogram för värmekrets 8 Värmefas 1 slut 22:00 00: :00 24:00 Tidstyrprogram för värmekrets 9 Värmefas 2 början... :... 00: :00... :... Tidstyrprogram för värmekrets 10 Värmefas 2 slut... :... 00: :00... :... Tidstyrprogram för värmekrets 11 Värmefas 3 början... :... 00: :00... :... Tidstyrprogram för värmekrets 12 Värmefas 3 slut... :... 00: :00... :... Tidstyrprogram för värmekrets 13 Tid aktuellt klockslag 00: :00... :... Inställning av klocka 14 Veckodag aktuellt dag = måndag, 2 = Tisdag, osv. 17 Veckodag för inmatning av tappv.program Aktuell veckodag 1 7, = Måndag, 2 = Tisdag, osv. 18 Aktiveringsfas 1 början 6:00 00: :00... : Aktiveringsfas 1 slut 22:00 00: :00... : Aktiveringsfas 2 början... :... 00: :00... : Aktiveringsfas 2 slut... :... 00: :00... : Aktiveringsfas 3 början... :... 00: :00... : Aktiveringsfas 3 slut... :... 00: :00... : Rumstemperatur. Indikering. Indikering. C Inkl. rumsmanöverenhet (rumsenhet ingår ej) 25 Utetemperatur. Indikering. Indikering. C Håll - och + knapparna nertryckta i 3 sek: Aktuell utetemperatur kommer att upptagas som dämpad utetemperatur. 26 Tappvarmvattentemperatur. Indikering. Indikering. C

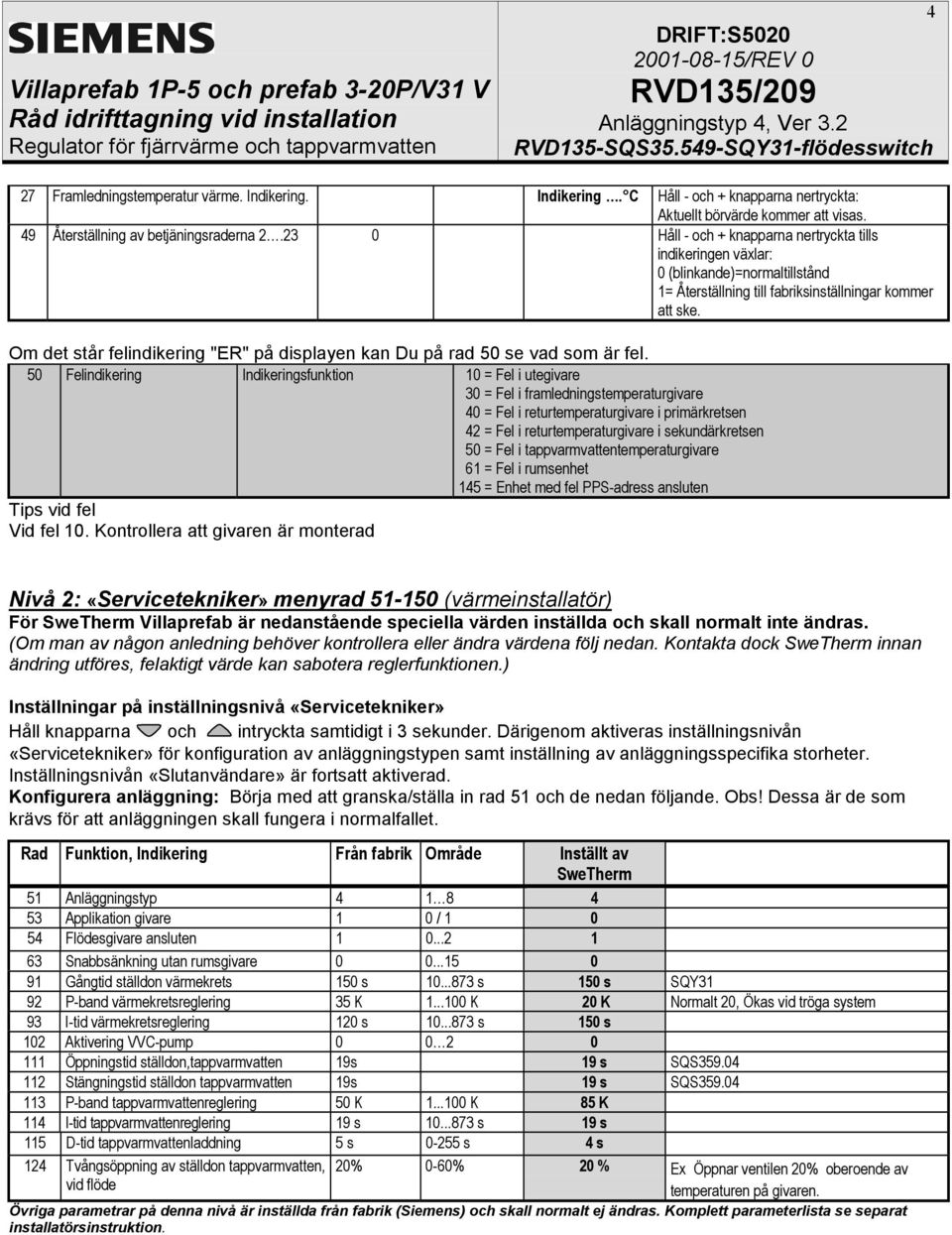

14 Villaprefab 1P-5 och prefab 3-20P/V31 V Råd idrifttagning vid installation 4 DRIFT:S5020 RVD135-SQS SQY31-flödesswitch 27 Framledningstemperatur värme. Indikering. Indikering. C Håll - och + knapparna nertryckta: Aktuellt börvärde kommer att visas. 49 Återställning av betjäningsraderna Håll - och + knapparna nertryckta tills indikeringen växlar: 0 (blinkande)=normaltillstånd 1= Återställning till fabriksinställningar kommer att ske. Om det står felindikering "ER" på displayen kan Du på rad 50 se vad som är fel. 50 Felindikering Indikeringsfunktion 10 = Fel i utegivare 30 = Fel i framledningstemperaturgivare 40 = Fel i returtemperaturgivare i primärkretsen 42 = Fel i returtemperaturgivare i sekundärkretsen 50 = Fel i tappvarmvattentemperaturgivare 61 = Fel i rumsenhet 145 = Enhet med fel PPS-adress ansluten Tips vid fel Vid fel 10. Kontrollera att givaren är monterad Nivå 2: «Servicetekniker» menyrad (värmeinstallatör) För SweTherm Villaprefab är nedanstående speciella värden inställda och skall normalt inte ändras. (Om man av någon anledning behöver kontrollera eller ändra värdena följ nedan. Kontakta dock SweTherm innan ändring utföres, felaktigt värde kan sabotera reglerfunktionen.) Inställningar på inställningsnivå «Servicetekniker» Håll knapparna och intryckta samtidigt i 3 sekunder. Därigenom aktiveras inställningsnivån «Servicetekniker» för konfiguration av anläggningstypen samt inställning av anläggningsspecifika storheter. Inställningsnivån «Slutanvändare» är fortsatt aktiverad. Konfigurera anläggning: Börja med att granska/ställa in rad 51 och de nedan följande. Obs! Dessa är de som krävs för att anläggningen skall fungera i normalfallet. Rad Funktion, Indikering Från fabrik Område Inställt av SweTherm 51 Anläggningstyp Applikation givare 1 0 / Flödesgivare ansluten Snabbsänkning utan rumsgivare Gångtid ställdon värmekrets 150 s s 150 s SQY31 92 P-band värmekretsreglering 35 K K 20 K Normalt 20, Ökas vid tröga system 93 I-tid värmekretsreglering 120 s s 150 s 102 Aktivering VVC-pump Öppningstid ställdon,tappvarmvatten 19s 19 s SQS Stängningstid ställdon tappvarmvatten 19s 19 s SQS P-band tappvarmvattenreglering 50 K K 85 K 114 I-tid tappvarmvattenreglering 19 s s 19 s 115 D-tid tappvarmvattenladdning 5 s s 4 s 124 Tvångsöppning av ställdon tappvarmvatten, vid flöde 20% 0-60% 20 % Ex Öppnar ventilen 20% oberoende av temperaturen på givaren. Övriga parametrar på denna nivå är inställda från fabrik (Siemens) och skall normalt ej ändras. Komplett parameterlista se separat installatörsinstruktion.

15 Villaprefab 1P-5 och prefab 3-20P/V31 V Råd idrifttagning vid installation 5 DRIFT:S5020 RVD135-SQS SQY31-flödesswitch Nivå 3: «Spärrfunktioner» menyrad 163 (Energiverk/servicetekniker/värmeinstallatör) För SweTherm Villaprefab är nedanstående värde inställda och skall normalt inte ändras. (Om man av någon anledning behöver kontrollera eller ändra värdet följ nedan. Kontakta dock SweTherm innan ändring utföres, felaktigt värde kan sabotera reglerfunktionen.) Inställningar på inställningsnivå «Spärrfunktioner» Håll knapparna och intryckta samtidigt i 6 sekunder. I teckenrutan visas Cod Koden består av 5 knappar: skall tryckas in i ordningsföljd. Därigenom aktiveras inställningsnivån «Spärrfunktioner» för konfiguration. Inställningsnivån «Slutanvändare» och «Servicetekniker» är fortsatt aktiverad. Konfigurera anläggning: Granska/ställa in rad 163. Obs! Denna krävs för att anläggningen skall fungera i normalfallet. Rad Funktion, Indikering Från fabrik Område Inställt av SweTherm 163 Avkylningsskydd primär framledning min 30 min Ex. Öppnar VV-ventilen 25% i 30 sek var 30 min Övriga parametrar på denna nivå är inställda från fabrik (Siemens) och skall normalt ej ändras. Komplett parameterlista se separat installatörsinstruktion. Elschema (elkopplat av SweTherm) Givare ute QAC 31/101 QAC 22 (Medlev. löst) Givare värmekrets QAD26.220/109 Givare B71 (värmekrets) QAD26.220/109 Givare tappvattenkrets QAD 21/209 Flödesswitch B M B M Jordad Nätanslutning 1 x 230V AC Effektförbr. max. 145 W A6 MD B9 B1 M B3 B7 B71 M M H5 Regulator RVD 135/209 GRÖNGUL N L F1 Y1 Y2 F3 Q1 Q3Y7 F4 Y5 Y6 F7 Q7Y8 BRUN BLÅ GRÖNGUL BRUN BLÅ BRUN BLÅ GRÖNGUL RÖD (ej ansluten) BLÅ GRÅ SVART BRUN SVART BLÅ RÖD (ej ansluten) N L N Y1 Y L N L Brytare 2-pol med dragavl. Cirk.pump värmekrets Ställdon tappvattenkrets SQS Ställdon värmekrets SQY-31

Villaprefab 1P-5/S (15 sek VV-ställdon) Råd idrifttagning vid installation Regulator för fjärrvärme och tappvarmvatten

Villaprefab 1P-5/S (15 sek VV-ställdon) Råd idrifttagning vid installation Regulator för fjärrvärme och tappvarmvatten 1 RC avtängd (frostskydd) Rad, autoläge Rad, ej ur-funktion och eco Tappvarmvatten Pump RAD (Blandnings vent.) Stänger VV Öppnar RAD 1 6 7 8 1 3 7 Pump VVC Pump Laddning Autodrift Nattsänkning ECO Sänkning
