Installation Guide. ECL Comfort 310, applikation A Innehållsförteckning
|
|
- Lisa Engström
- för 8 år sedan
- Visningar:
Transkript

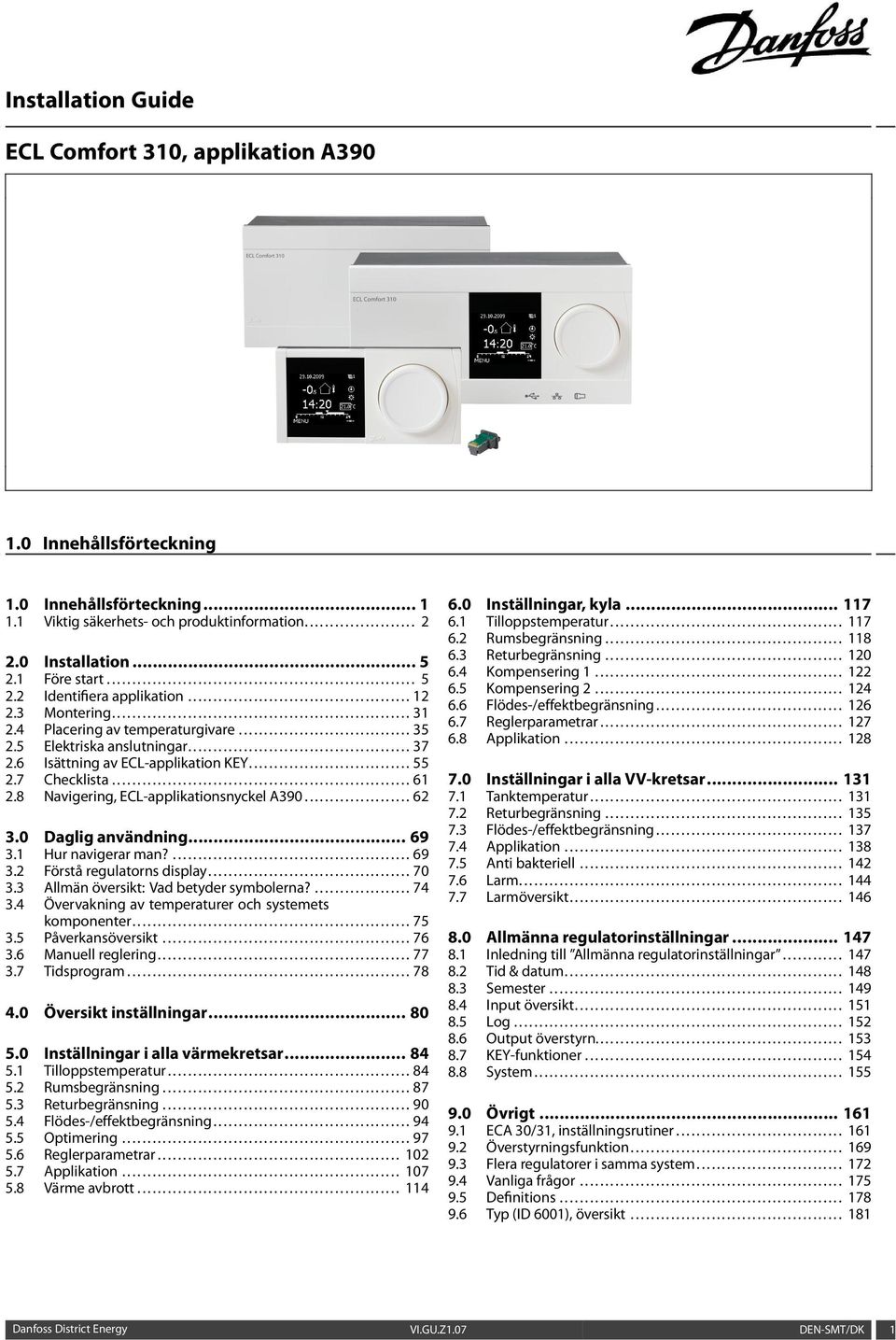

1 1.0 Innehållsförteckning 1.0 Innehållsförteckning Viktig säkerhets- och produktinformation Installation Före start Identifiera applikation Montering Placering av temperaturgivare Elektriska anslutningar Isättning av ECL-applikation KEY Checklista Navigering, ECL-applikationsnyckel A Daglig användning Hur navigerar man? Förstå regulatorns display Allmän översikt: Vad betyder symbolerna? Övervakning av temperaturer och systemets komponenter Påverkansöversikt Manuell reglering Tidsprogram Översikt inställningar Inställningar i alla värmekretsar Tilloppstemperatur Rumsbegränsning Returbegränsning Flödes-/effektbegränsning Optimering Reglerparametrar Applikation Värme avbrott Inställningar, kyla Tilloppstemperatur Rumsbegränsning Returbegränsning Kompensering Kompensering Flödes-/effektbegränsning Reglerparametrar Applikation Inställningar i alla VV-kretsar Tanktemperatur Returbegränsning Flödes-/effektbegränsning Applikation Anti bakteriell Larm Larmöversikt Allmänna regulatorinställningar Inledning till Allmänna regulatorinställningar Tid & datum Semester Input översikt Log Output överstyrn KEY-funktioner System Övrigt ECA 30/31, inställningsrutiner Överstyrningsfunktion Flera regulatorer i samma system Vanliga frågor Definitions Typ (ID 6001), översikt Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 1

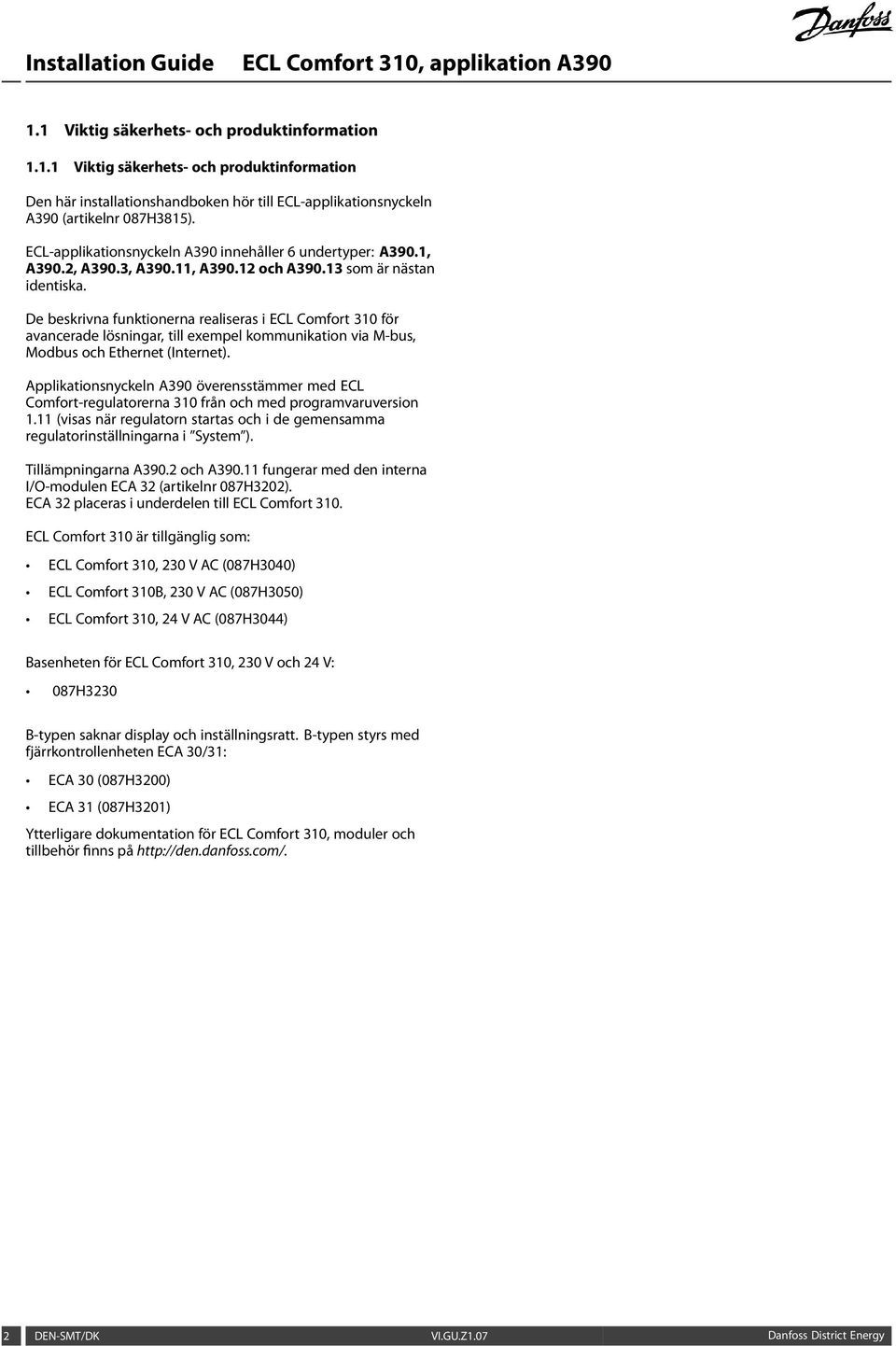

2 1.1 Viktig säkerhets- och produktinformation Viktig säkerhets- och produktinformation Den här installationshandboken hör till ECL-applikationsnyckeln A390 (artikelnr 087H3815). ECL-applikationsnyckeln A390 innehåller 6 undertyper: A390.1, A390.2, A390.3, A390.11, A och A som är nästan identiska. De beskrivna funktionerna realiseras i ECL Comfort 310 för avancerade lösningar, till exempel kommunikation via M-bus, Modbus och Ethernet (Internet). Applikationsnyckeln A390 överensstämmer med ECL Comfort-regulatorerna 310 från och med programvaruversion 1.11 (visas när regulatorn startas och i de gemensamma regulatorinställningarna i System ). Tillämpningarna A390.2 och A fungerar med den interna I/O-modulen ECA 32 (artikelnr 087H3202). ECA 32 placeras i underdelen till ECL Comfort 310. ECL Comfort 310 är tillgänglig som: ECL Comfort 310, 230 V AC (087H3040) ECL Comfort 310B, 230 V AC (087H3050) ECL Comfort 310, 24 V AC (087H3044) Basenheten för ECL Comfort 310, 230 V och 24 V: 087H3230 B-typen saknar display och inställningsratt. B-typen styrs med fjärrkontrollenheten ECA 30/31: ECA 30 (087H3200) ECA 31 (087H3201) Ytterligare dokumentation för ECL Comfort 310, moduler och tillbehör finns på 2 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
3 Säkerhetsmeddelande För att undvika personskador och skador på enheten är det absolut nödvändigt att läsa och följa dessa anvisningar noga. Nödvändig montering, start och underhåll får endast utföras av behörig och auktoriserad personal. Lokal lagstiftning måste följas. Dessa gäller även kabeldimensioner och isoleringstyp (dubbelisolering vid 230 V). En säkring för ECL Comfort-installationen är i normalfallet på max. 10 A. Omgivningstemperaturen för ECL Comfort i drift ska ligga på 0 55 C. Överskridning av detta temperaturintervall kan leda till felaktig funktion. Installation ska undvikas på platser där det finns risk för kondensation (dagg). Varningsskylten används för att betona specialförhållanden som måste beaktas. Denna symbol indikerar att denna del av informationen bör läsas speciellt noggrant. Automatisk uppdatering av regulatorns programvara Programvaran i regulatorn uppdateras automatiskt när nyckeln förs in (från och med regulatorversion 1.11). Följande animering visas medan programvaran uppdateras: Förloppsindikator Under uppdateringen: Ta inte ur NYCKELN. Om nyckeln tas ur innan timglaset visas måste du starta om. Koppla inte bort strömkällan. Om strömavbrott inträffar medan timglaset visas fungerar inte regulatorn. Eftersom denna installationshandbok omfattar flera systemtyper, kommer särskilda systeminställningar att märkas med en systemtyp. Alla systemtyper visas i kapitlet: Identifiera systemtypen. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 3
4 C (grader Celsius) är ett uppmätt temperaturvärde medan K (Kelvin) ofta används för temperaturskillnader. ID-numret är unikt for den valda parametern. Exempel Första siffra Andra siffra Sista tre siffrorna Krets 1 Parameter nr Krets 2 Parameter nr Om en ID-beskrivning nämns mer än en gång, innebär det att det finns särskilda inställningar för en eller flera systemtyper. Den kommer att var märkt med systemtypen ifråga (t.ex A266.9). Parametrar som anges med ett ID-nummer som 1x607 innebär en universell parameter. Kasseringsanvisning Denna produkt ska demonteras och dess komponenter om möjligt sorteras i olika grupper före återvinning eller kassering. Följ alltid lokala föreskrifter om avfallshantering. 4 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
5 2.0 Installation 2.1 Före start ECL-applikationsnyckeln A390 innehåller 6 undertyper: A390.1, A390.2, A390.3, A390.11, A och A De 6 olika applikationerna är värme-, kylnings- och tappvarmvattentillämpningar i olika kombinationer. Vanlig A390.1-applikation: De värmebaserade applikationerna A390.1, A390.2, A390.11, A och A är mycket flexibla. Grundprinciper för en värmekrets (Exemplet hänvisar till A390.1, krets 1) Normalt anpassas tilloppstemperaturen enligt dina önskemål. Tilloppstemperaturgivaren (S3) är den viktigaste givaren. Den önskade tilloppstemperaturen vid S3 beräknas i ECL-regulatorn, baserat på utetemperaturen (S1) och önskad rumstemperatur. Ju lägre utetemperatur, desto högre önskad tilloppstemperatur. Med hjälp av en veckotidsplan kan värmekretsen vara i antingen komfort- eller sparläge (två värden för önskad rumstemperatur). I sparläget kan uppvärmningen minskas eller stängas av helt. Den motoriserade reglerventilen (M1) öppnas gradvis när tilloppstemperaturen är lägre än den önskade tilloppstemperaturen och vice versa. Returtemperaturen (S5) kan begränsas, t.ex. till att inte bli för hög. Om den är det kan den önskade tilloppstemperaturen vid S3 justeras (i regel till ett lägre värde) så att den motoriserade reglerventilen gradvis stängs. Returtemperaturbegränsningen kan dessutom baseras på utetemperaturen. I regel gäller att ju lägre utetemperaturen är, desto högre ska den accepterade returtemperaturen vara. I system med värmepanna bör inte returtemperaturen vara för låg (samma justeringsprocedur som ovan). Om den uppmätta rumstemperaturen inte motsvarar den önskade, kan den önskade tilloppstemperaturen justeras. Cirkulationspumpen P1 är på vid värmebehov eller vid frysskydd. Uppvärmningen kan stängas av när utetemperaturen är högre än ett visst valbart värde. En ansluten flödes- eller energimätare som baseras på M-bussignal kan begränsa flödet eller energin till ett inställt maxvärde. Begränsningen kan dessutom baseras på utetemperaturen. I normalfallet accepteras ett högre flödes-/energivärde i takt med att utetemperaturen sjunker. Frysskyddsläget bevarar en valbar tilloppstemperatur, t.ex. 10 C. Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 S1 Utetemperaturgivare S2 Rumstemperaturgivare (tillval), krets 1 S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 S6 S7 Returtemperaturgivare, krets 1 (tillval) Returtemperaturgivare, krets 2 (tillval) Returtemperaturgivare, krets 3 (tillval) S8 Rumstemperaturgivare (tillval), krets 2 S9 Tilloppstemperaturgivare, krets 3 S10 Rumstemperaturgivare (tillval), krets 3 P1 Cirkulationspump, uppvärmning, krets 1 P2 Cirkulationspump, uppvärmning, krets 2 P3 Cirkulationspump, uppvärmning, krets 3 M1 Motoriserad reglerventil (3-punktsreglerad), krets 1 Alternativ: Termoställdon (Danfoss typ ABV) M2 Motoriserad reglerventil (3-punktsreglerad), krets 2 Alternativ: Termoställdon (Danfoss typ ABV) M3 Motoriserad reglerventil (3-punktsreglerad), krets 3 Alternativ: Termoställdon (Danfoss typ ABV) A1 Larm Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 5

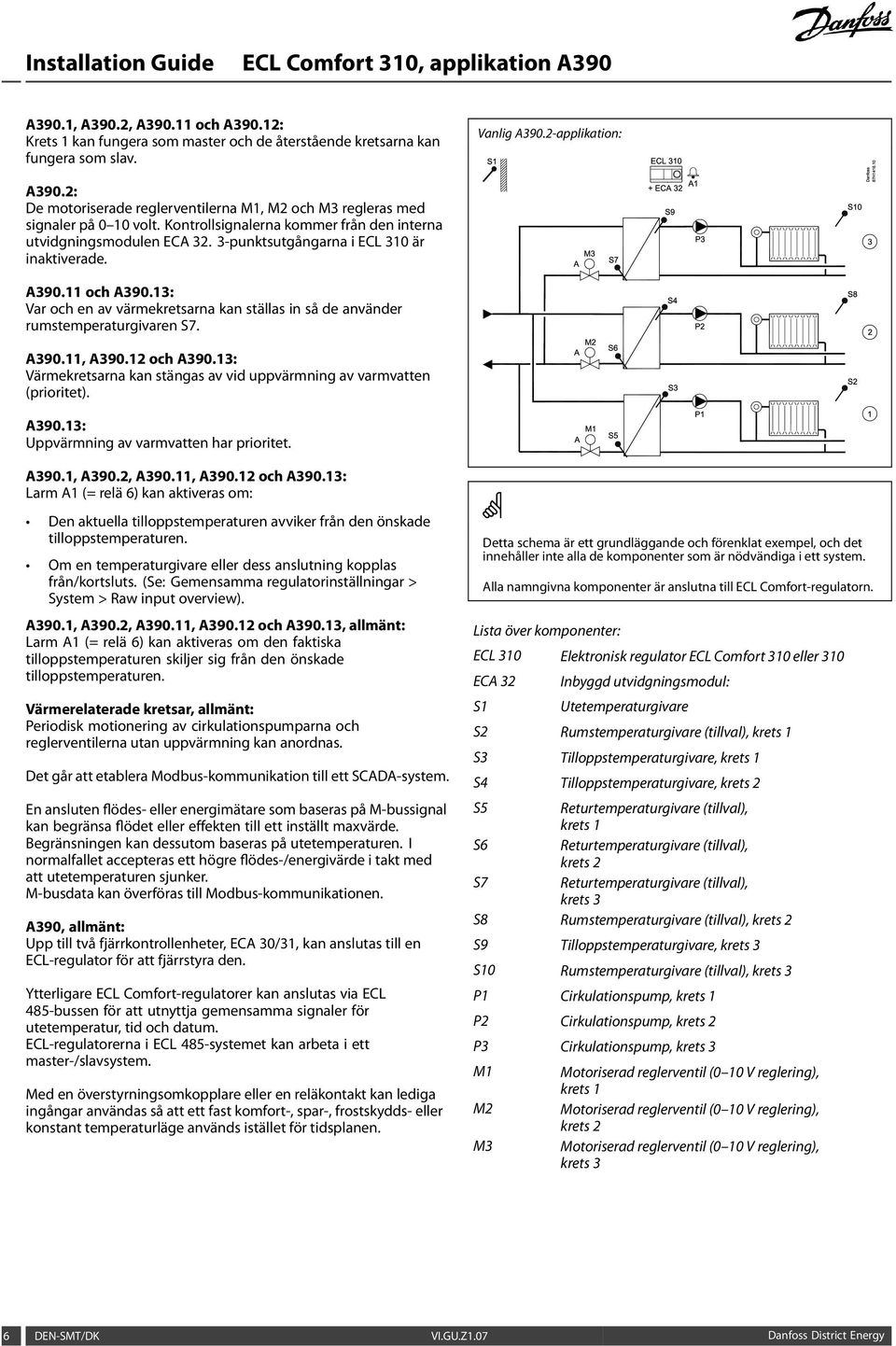

6 A390.1, A390.2, A och A390.12: Krets 1 kan fungera som master och de återstående kretsarna kan fungera som slav. Vanlig A390.2-applikation: A390.2: De motoriserade reglerventilerna M1, M2 och M3 regleras med signaler på 0 10 volt. Kontrollsignalerna kommer från den interna utvidgningsmodulen ECA punktsutgångarna i ECL 310 är inaktiverade. A och A390.13: Var och en av värmekretsarna kan ställas in så de använder rumstemperaturgivaren S7. A390.11, A och A390.13: Värmekretsarna kan stängas av vid uppvärmning av varmvatten (prioritet). A390.13: Uppvärmning av varmvatten har prioritet. A390.1, A390.2, A390.11, A och A390.13: Larm A1 (= relä 6) kan aktiveras om: Den aktuella tilloppstemperaturen avviker från den önskade tilloppstemperaturen. Om en temperaturgivare eller dess anslutning kopplas från/kortsluts. (Se: Gemensamma regulatorinställningar > System > Raw input overview). A390.1, A390.2, A390.11, A och A390.13, allmänt: Larm A1 (= relä 6) kan aktiveras om den faktiska tilloppstemperaturen skiljer sig från den önskade tilloppstemperaturen. Värmerelaterade kretsar, allmänt: Periodisk motionering av cirkulationspumparna och reglerventilerna utan uppvärmning kan anordnas. Det går att etablera Modbus-kommunikation till ett SCADA-system. En ansluten flödes- eller energimätare som baseras på M-bussignal kan begränsa flödet eller effekten till ett inställt maxvärde. Begränsningen kan dessutom baseras på utetemperaturen. I normalfallet accepteras ett högre flödes-/energivärde i takt med att utetemperaturen sjunker. M-busdata kan överföras till Modbus-kommunikationen. A390, allmänt: Upp till två fjärrkontrollenheter, ECA 30/31, kan anslutas till en ECL-regulator för att fjärrstyra den. Ytterligare ECL Comfort-regulatorer kan anslutas via ECL 485-bussen för att utnyttja gemensamma signaler för utetemperatur, tid och datum. ECL-regulatorerna i ECL 485-systemet kan arbeta i ett master-/slavsystem. Med en överstyrningsomkopplare eller en reläkontakt kan lediga ingångar användas så att ett fast komfort-, spar-, frostskydds- eller konstant temperaturläge används istället för tidsplanen. Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 ECA 32 S1 Inbyggd utvidgningsmodul: Utetemperaturgivare S2 Rumstemperaturgivare (tillval), krets 1 S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 Returtemperaturgivare (tillval), krets 1 S6 Returtemperaturgivare (tillval), krets 2 S7 Returtemperaturgivare (tillval), krets 3 S8 Rumstemperaturgivare (tillval), krets 2 S9 Tilloppstemperaturgivare, krets 3 S10 Rumstemperaturgivare (tillval), krets 3 P1 Cirkulationspump, krets 1 P2 Cirkulationspump, krets 2 P3 Cirkulationspump, krets 3 M1 M2 M3 Motoriserad reglerventil (0 10 V reglering), krets 1 Motoriserad reglerventil (0 10 V reglering), krets 2 Motoriserad reglerventil (0 10 V reglering), krets 3 6 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
7 Kylapplikationen A390.3 är mycket flexibel. Basprinciperna för en kylningskrets (Exemplet hänvisar till A390.3, krets 1) Vanlig A390.3-applikation: Normalt anpassas tilloppstemperaturen enligt dina önskemål. Tilloppstemperaturgivaren S3 är den viktigaste givaren. Den önskade tilloppstemperaturen vid S3 ställs in i ECL-regulatorn. Dessutom kan utetemperaturen (S1) påverka den önskade tilloppstemperaturen. Ju högre utetemperatur, desto lägre önskad tilloppstemperatur. Med hjälp av en veckotidsplan kan kylningskretsen sättas i antingen komfort- eller sparläge (två temperaturvärden). Den motoriserade reglerventilen M1 öppnas gradvis när tilloppstemperaturen är högre än den önskade tilloppstemperaturen och vice versa. Returtemperaturen S5 till kylningstilloppet bör inte vara för låg. Om den är det kan det önskade värdet på tilloppstemperaturen justeras (vanligen till ett högre värde) så att motorventilen gradvis stänger. Om den uppmätta rumstemperaturen inte motsvarar den önskade, kan de önskade tilloppstemperaturerna justeras. Cirkulationspumpen, P1, är PÅ vid kylbehov. En ansluten flödes- eller energimätare som baseras på M-bussignal kan begränsa flödet eller effekten till ett inställt maxvärde. Krets 1 kan fungera som master och de återstående kretsarna kan fungera som slav. Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 S1 Utetemperaturgivare S2 Rumstemperaturgivare (tillval), krets 1 S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 S6 S7 Returtemperaturgivare, krets 1 (tillval) Returtemperaturgivare, krets 2 (tillval) Returtemperaturgivare, krets 3 (tillval) S8 Rumstemperaturgivare (tillval), krets 2 S9 Tilloppstemperaturgivare, krets 3 S10 Rumstemperaturgivare (tillval), krets 3 P1 Cirkulationspump, krets 1 P2 Cirkulationspump, krets 2 P3 Cirkulationspump, krets 3 M1 Motoriserad reglerventil (3-punktsreglerad), krets 1 Alternativ: Termoställdon (Danfoss typ ABV) M2 Motoriserad reglerventil (3-punktsreglerad), krets 2 Alternativ: Termoställdon (Danfoss typ ABV) M3 Motoriserad reglerventil (3-punktsreglerad), krets 3 Alternativ: Termoställdon (Danfoss typ ABV) X4 Extra utgång (schema 4) Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 7
8 Basprinciperna för en varmvattenkrets (tappvarmvatten) (Exemplet hänvisar till A390.11, krets 4) Vanlig A applikation: (upp till 3 x värme, 1 x tappvarmvatten) Med hjälp av en veckoplan (med upp till 3 komfortperioder per dag) kan VV-kretsen vara i antingen komfort- eller sparläge (två olika temperaturvärden för önskad VV-temperatur vid S6). VV-uppvärmningstemperaturgivaren S3 är den viktigaste givaren. Om den uppmätta VV-temperaturen (S6) är lägre än den önskade VV-temperaturen, aktiveras VV-pumpen för uppvärmning (P4) och värmecirkulationspumpen (radiatorpumpen) P1 är avstängd. Den motoriserade reglerventilen (M1) regleras så att VV-uppvärmningstemperaturen vid S3 upprätthålls. VV-uppvärmningstemperaturen bestäms av den önskade VV-laddningstemperaturen vid S6 plus laddningsdifferensen. VV-laddningspumpen P7 kan slås på om 1) VV-uppvärmningstemperaturen uppnås eller på grund av 2) en fördröjning. VV-uppvärmningstemperaturen vid S3 är vanligtvis 5 10 grader högre än önskad VV-temperatur. VV-tank med en (1) temperaturgivare (S6): När den uppmätta VV-temperaturen (S6) är högre än den önskade VV-temperaturen, slås VV-uppvärmningspumpen (P4) och VV-laddningspumpen (P7) av. Efterkörningstiden kan ställas in individuellt. VV-tank med två (2) temperaturgivare (S6, övre och S8, nedre): När den uppmätta VV-temperaturen (S6) är högre än den önskade VV-temperaturen och temperaturen vid S8 är högre än avstängningstemperaturen avaktiveras VV-uppvärmningspumpen (P4) och VV-laddningspumpen (P7). Efterkörningstiden kan ställas in individuellt. Returtemperaturen (S5) kan begränsas, t.ex. till att inte bli för hög. Om den är det kan den önskade tilloppstemperaturen vid S3 justeras (i regel till ett lägre värde) så att den motoriserade reglerventilen gradvis stängs. En flödes-/effektbegränsning kan anordnas med en M-bus-baserad signal från en flödes-/ värmemätare. A390.12: Tappvarmvattnets värmekrets har en förvärmningskrets där VV-uppvärmningstemperaturen vid S9 anpassas till den önskade VV-laddningstemperaturen vid S7. Om VV-laddningstemperaturen vid S7 inte kan uppnås ökar ECL-regulatorn gradvis den önskade VV-uppvärmningstemperaturen vid S9 så att laddningstemperaturen uppnås. Det går att ställa in ett maximalt temperaturvärde. A390.12: VVC kan gå genom antingen VV-tanken (koppling A) eller värmeväxlaren (koppling B). Lösningen med koppling A resulterar i att den motoriserade reglerventilen stängs efter VV-tankladdningen. Lösningen med koppling B används för att kompensera för värmeförlusten i VVC-röret. Dessutom regleras den önskade VV-uppvärmningstemperaturen (vid S7) enligt den önskade VV-temperaturen efter VV-tankladdningen. Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 ECA 32 S1 S2 Inbyggd utvidgningsmodul: Utetemperaturgivare Returtemperaturgivare, krets 2 (tillval) S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 Returtemperaturgivare, krets 1 (tillval) S6 VV-tanktemperaturgivare, övre, krets 4 S7 Rumstemperaturgivare (tillval), krets 1/2/3 S8 VV-tanktemperaturgivare (tillval), lägre, krets 4 S9 Tilloppstemperaturgivare, krets 3 S10 Returtemperaturgivare, krets 3 (tillval) P1 Cirkulationspump, krets 1 P2 Cirkulationspump, krets 2 P3 VVC-pump, krets 4 P4 VV-uppvärmningspump, krets 4 P5 Cirkulationspump, krets 3 P7 VV-laddningspump, krets 4 M1 Motoriserad reglerventil (3-punktsreglerad), krets 1 Alternativ: Termoställdon (Danfoss typ ABV) M2 Motoriserad reglerventil (3-punktsreglerad), krets 2 Alternativ: Termoställdon (Danfoss typ ABV) M3 Motoriserad reglerventil (3-punktsreglerad), krets 3 Alternativ: Termoställdon (Danfoss typ ABV) A1 Larm 8 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
9 A390.13: Uppvärmningen av varmvatten har prioritet över värmekretsarna. Temperaturgivaren (S9) är den viktigaste givaren. VVC kan gå genom antingen VV-tanken (koppling A) eller värmeväxlaren (koppling B). Allmän information: Frysskyddsläget bevarar en valbar temperatur, till exempel 10 C. Det finns en antibakteriell funktion som kan aktiveras på valda veckodagar. Utetemperaturen (S1) används för att skydda cirkulationskretsen mot frost. VVC-pumpen (P3) har en veckoplan med upp till tre aktiveringsperioder per dag. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 9
10 Vanlig A applikation: (upp till 2 x värme, 1 x tappvarmvatten) Vanlig A applikation: (upp till 2 x värme, 1 x tappvarmvatten) S1 ECL 310 A1 Danfoss 87H S4 M3 S2 P5 S3 M2 S5 P2 S9 S7 S6 M1 S10 A S8 P3 P1 B P4 Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 S1 S2 Utetemperaturgivare Returtemperaturgivare, krets 2 (tillval) S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 Returtemperaturgivare, krets 1 (tillval) S6 VV-tanktemperaturgivare, övre, krets 3 S7 VV-laddningstemperaturgivare, krets 3 S8 VV-tanktemperaturgivare (tillval), lägre, krets 3 S9 VV-uppvärmningstemperaturgivare, krets 3 S10 Returtemperaturgivare, krets 3 (tillval) P1 VV-uppvärmningspump, krets 3 P2 Cirkulationspump, krets 1 P3 VVC-pump, krets 3 P4 VV-laddningspump, krets 3 P5 Cirkulationspump, krets 2 M1 Motoriserad reglerventil (3-punktsreglerad), krets 3 M2 Motoriserad reglerventil (3-punktsreglerad), krets 1 Alternativ: Termoställdon (Danfoss typ ABV) M3 Motoriserad reglerventil (3-punktsreglerad), krets 2 Alternativ: Termoställdon (Danfoss typ ABV) A1 Larm 10 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
11 Vanlig A applikation: (1 x tappvarmvatten, upp till 2 x värme) Vanlig A applikation: (1 x tappvarmvatten, upp till 2 x värme) Detta schema är ett grundläggande och förenklat exempel, och det innehåller inte alla de komponenter som är nödvändiga i ett system. Alla namngivna komponenter är anslutna till ECL Comfort-regulatorn. Lista över komponenter: ECL 310 Elektronisk regulator ECL Comfort 310 eller 310 S1 S2 Utetemperaturgivare Returtemperaturgivare, krets 2 (tillval) S3 Tilloppstemperaturgivare, krets 1 S4 Tilloppstemperaturgivare, krets 2 S5 Returtemperaturgivare, krets 1 (tillval) S6 VV-tanktemperaturgivare, övre, krets 3 S7 Rumstemperaturgivare (tillval), krets 1/2 S8 VV-tanktemperaturgivare (tillval), lägre, krets 3 S9 VV-uppvärmningstemperaturgivare, krets 3 S10 Returtemperaturgivare, krets 3 (tillval) P1 VV-uppvärmningspump, krets 3 P2 Cirkulationspump, krets 1 P3 VVC-pump, krets 3 P4 VV-laddningspump, krets 3 P5 Cirkulationspump, krets 2 M1 Motoriserad reglerventil (3-punktsreglerad), krets 3 M2 Motoriserad reglerventil (3-punktsreglerad), krets 1 Alternativ: Termoställdon (Danfoss typ ABV) M3 Motoriserad reglerventil (3-punktsreglerad), krets 2 Alternativ: Termoställdon (Danfoss typ ABV) A1 Larm Regulatorn är förprogrammerad med fabriksinställningar, som visas i respektive avsnitt i denna handbok. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 11
12 2.2 Identifiera applikation Rita upp din applikation ECL Comfort-regulatorserien är utformad för ett stort urval av uppvärmnings-, varmvattens- och kylsystem med olika konfigurationer och kapacitet. Om ditt system skiljer sig åt från vad som visas här kan det vara en bra idé att rita upp en bild över det system som ska installeras. Det gör det lättare att använda installationshandboken som steg för steg guidar dig från installation till slutjusteringar innan slutanvändaren tar över. ECL Comfort-regulatorn är en universalregulator som kan användas till många olika system. Det är också möjligt att konfigurera ytterligare system baserat på de visade standardsystemen. I det här kapitlet hittar du de vanligaste systemen. Om ditt system inte riktigt ser ut som nedan letar du upp det schema som bäst överensstämmer med ditt system och gör dina egna kombinationer. Cirkulationspumpen/-pumparna i värmekretsen/värmekretsarna kan placeras i tilloppet såväl som i returen. Placera pumpen enligt tillverkarens specifikation. 12 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
13 A390.1, ex. a: Tre oberoende värmekretsar. Värmekretsarna är indirekt anslutna. A390.1, ex. b: Tre oberoende värmekretsar. Värmekretsarna är direkt anslutna. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 13
14 A390.1, ex. c: Tre värmekretsar. Krets 2 och 3 är anslutna som underordnade kretsar till krets 1. Särskilda inställningar för A390.1, ex. c: Navigering: ID-nr: Rekommenderad inställning: Krets 2/3 Krets 2 och/eller 3 kan vara underordnade kretsar till krets 1. Inställningar för underordnade kretsar för att kunna skicka begäran till krets 1: MENU\Inställningar\Applikation: Sänd önskad T 1x500 ON Krets 1 Krets 1 kan vara master för de underordnade kretsarna 2 och 3. Inställning av krets 1 för att reagera på begäran i de underordnade kretsarna: MENU\Inställningar\Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnade kretsar. Exempel: Önskad tilloppstemperatur i krets 1: 40 C Begäran i underordnad krets: 46 C Korrigerad önskad tilloppstemperatur i krets 1: = 49 C 14 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
15 A390.2, ex. a: Tre oberoende värmekretsar. Värmekretsarna är indirekt anslutna. De motoriserade reglerventilerna M1, M2 och M3 regleras med hjälp av signaler på 0 10 volt. Krets 2 och 3 kan anslutas som underordnade kretsar till krets 1 (se A390.1, exempel c). Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 15
16 A390.3, ex. a: Tre oberoende kylningskretsar. Kylningskretsarna är indirekt anslutna. A390.3, allmänt: Alternativt anslutet kylningssystem. Konstant flöde på kylningstilloppssidan och delat flöde mellan retur förbikoppling och värmeväxlaren. 16 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy

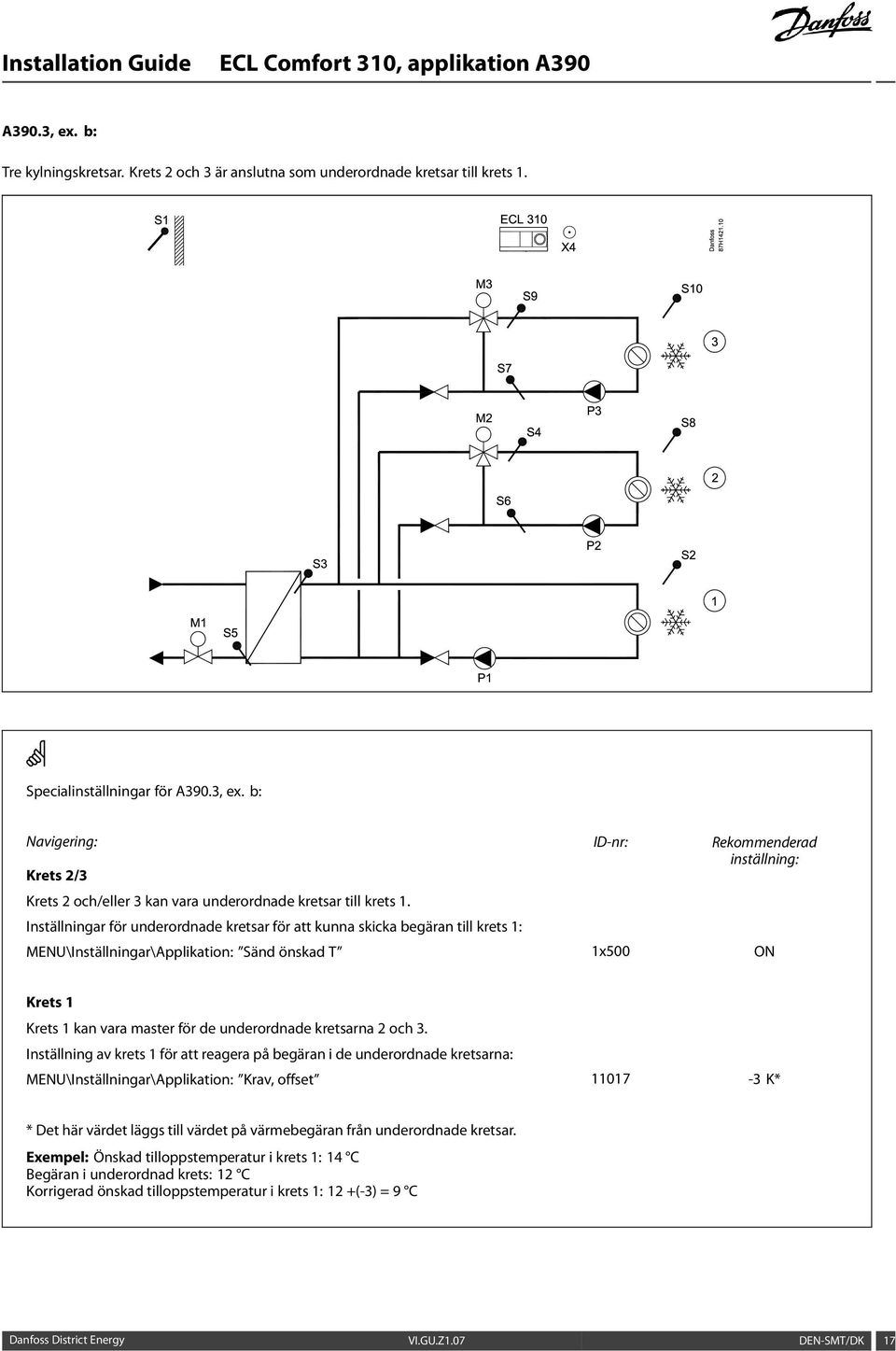

17 A390.3, ex. b: Tre kylningskretsar. Krets 2 och 3 är anslutna som underordnade kretsar till krets 1. Specialinställningar för A390.3, ex. b: Navigering: ID-nr: Rekommenderad inställning: Krets 2/3 Krets 2 och/eller 3 kan vara underordnade kretsar till krets 1. Inställningar för underordnade kretsar för att kunna skicka begäran till krets 1: MENU\Inställningar\Applikation: Sänd önskad T 1x500 ON Krets 1 Krets 1 kan vara master för de underordnade kretsarna 2 och 3. Inställning av krets 1 för att reagera på begäran i de underordnade kretsarna: MENU\Inställningar\Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnade kretsar. Exempel: Önskad tilloppstemperatur i krets 1: 14 C Begäran i underordnad krets: 12 C Korrigerad önskad tilloppstemperatur i krets 1: 12 +(-3) = 9 C Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 17
18 A390.11, ex. a: Tre oberoende värmekretsar. Värmekretsarna är indirekt anslutna. VV-laddningskrets 4 kombineras med krets 1. Varmvattenprioritet som tillval Specialinställningar för A390.11, ex. a: Navigering: ID-nr: Rekommenderad inställning: VV-krets (krets 4): Ansluten till VV-laddningskretsen. Inställningsreg. växlingsventil eller pump: MENY > Inställningar > Applikation: Ch.-o. valve / P ON Inställningsreg. anslutning för uppvärmning av VV-tank, sekundär eller primär: MENY > Inställningar > Applikation: Tank, sec. / prim OFF Inställningsreg. styrning av laddningspump: MENY > Inställningar > Applikation: P charge delay m Vid VV-laddningsbegäran: Inställning OFF : P7 slås på när S3-temperaturen är OK. Inställning 0 m : P7 slås på. Inställning 1 30 m : P7 slås på efter det angivna antalet minuter. 18 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
19 A390.11, ex. b: Tre oberoende värmekretsar. Värmekretsarna är indirekt anslutna. Tappvarmvattnets värmekrets 4 kombineras med krets 1. Varmvattenprioritet som tillval Specialinställningar för A390.11, ex. b: Navigering: ID-nr: Rekommenderad inställning: VV-krets (krets 4): Ansluten till VV-laddningskretsen. Inställningsreg. växlingsventil eller pump: MENY > Inställningar > Applikation: Ch.-o. valve / P ON Inställningsreg. anslutning för uppvärmning av VV-tank, sekundär eller primär: MENY > Inställningar > Applikation: Tank, sec. / prim OFF Inställningsreg. styrning av laddningspump: MENY > Inställningar > Applikation: P charge delay m Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 19
20 A390.11, ex. c: Tre oberoende värmekretsar. Värmekretsarna är indirekt anslutna. Tappvarmvattnets värmekrets 4 har prioritet över krets 1. Specialinställningar för A390.11, ex. c: Navigering: ID-nr: Rekommenderad inställning: VV-krets (krets 4): Ansluten uppvärmningskrets för tappvarmvatten Inställningsreg. växlingsventil eller pump: MENY > Inställningar > Applikation: Ch.-o. valve / P OFF Inställningsreg. anslutning för uppvärmning av VV-tank, sekundär eller primär: MENY > Inställningar > Applikation: Tank, sec. / prim OFF Inställningsreg. styrning av laddningspump: MENY > Inställningar > Applikation: P charge delay m 20 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
21 A390.11, ex. d: Tre värmekretsar. Krets 2 och 3 är anslutna som underordnade kretsar till krets 1. Tappvarmvattnets värmekrets 4 kombineras med krets 1. Varmvattenprioritet som tillval Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 21
22 Specialinställningar för A390.11, ex. d: Navigering: ID-nr: Rekommenderad inställning: Krets 2/3 Krets 2 och/eller 3 kan vara underordnade kretsar till krets 1. Inställningar för underordnade kretsar för att kunna skicka begäran till krets 1: MENY > Inställningar > Applikation: Sänd önskad T 1x500 ON Krets 1 Krets 1 kan vara master för de underordnade kretsarna 2 och 3. Inställningar av krets 1 för att reagera på begäran i de underordnade kretsarna: MENY > Inställningar > Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnade krets(ar). Exempel: Önskad tilloppstemperatur i krets 1: 40 C Begäran i underordnad krets: 46 C Korrigerad önskad tilloppstemperatur i krets 1: = 49 C VV-krets (krets 4): Ansluten uppvärmningskrets för tappvarmvatten Inställningsreg. växlingsventil eller pump: MENY > Inställningar > Applikation: Ch.-o. valve / P ON Inställningsreg. anslutning för uppvärmning av VV-tank, sekundär eller primär: MENY > Inställningar > Applikation: Tank, sec. / prim OFF Inställningsreg. styrning av laddningspump: MENY > Inställningar > Applikation: P charge delay m 22 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
23 A390.11, ex. e: Tre oberoende värmekretsar och en uppvärmningskrets för tappvarmvatten. Värmekretsarna är indirekt anslutna. Varmvattenprioritet som tillval Specialinställningar för A390.11, ex. e: Navigering: ID-nr: Rekommenderad inställning: VV-krets (krets 4): Ansluten uppvärmningskrets för tappvarmvatten Inställningsreg. växlingsventil eller pump: MENY > Inställningar > Applikation: Ch.-o. valve / P ON Inställningsreg. anslutning för uppvärmning av VV-tank, sekundär eller primär: MENY > Inställningar > Applikation: Tank, sec. / prim ON Inställningsreg. styrning av laddningspump: MENY > Inställningar > Applikation: P charge delay m Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 23
24 A390.12, ex. a: Två oberoende värmekretsar och en avancerad VV-laddningskrets. Värmekretsarna är indirekt anslutna. Varmvattenprioritet som tillval VVC genom VV-tank (A) eller värmeväxlare (B). S1 ECL 310 A1 Danfoss 87H S4 M3 S2 P5 S3 M2 S5 P2 S9 S7 S6 M1 S10 A S8 P3 P1 B P4 Specialinställningar för A390.12, ex. a: Navigering: ID-nr: Rekommenderad inställning: VV-krets (krets 3): VVC genom VV-tank (anslutning A). Inställning: MENY > Inställningar > Applikation: Kont. T kontrol OFF VV-krets (krets 3): VVC genom värmeväxlare (anslutning B). Önskad VV-temperatur bibehålls. Inställning: MENY > Inställningar > Applikation: Kont. T Kontrol ON VV-krets (krets 3): Hänsyn till VV-uppvärmningstemperatur. Inställning: MENY > Inställningar > Applikation: P charge delay m Vid VV-laddningsbegäran: Inställning OFF : P4 slås på när S9-temperaturen är OK. Inställning 0 m : P4 slås på. Inställning 1 30 m : P4 slås på efter det angivna antalet minuter. 24 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
25 A390.12, ex. b: Två värmekretsar och en avancerad VV-laddningskrets. Värmekrets 2 är ansluten som en underordnad krets till krets 1. Varmvattenprioritet som tillval VVC genom VV-tank (A) eller värmeväxlare (B). S1 M3 ECL 310 S4 A1 Danfoss 87H P5 S3 S2 M2 S5 P2 S9 S7 S6 M1 S10 A S8 P3 P1 B P4 Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 25
26 Specialinställningar för A390.12, ex. b: Navigering: ID-nr: Rekommenderad inställning: Krets 2 Krets 2 kan vara underordnad krets till krets 1. Inställningar för underordnad krets för att kunna skicka begäran till krets 1: MENY > Inställningar > Applikation: Sänd önskad T 1x500 ON Krets 1 Krets 1 kan vara master för den underordnade kretsen 2. Inställning av krets 1 för att reagera på begäran i den underordnade kretsen: MENY > Inställningar > Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnad krets. Exempel: Önskad tilloppstemperatur i krets 1: 40 C Begäran i underordnad krets: 46 C Korrigerad önskad tilloppstemperatur i krets 1: = 49 C VV-krets (krets 3): VVC genom VV-tank (anslutning A). Inställning: MENY > Inställningar > Applikation: Kont. T kontrol OFF VV-krets (krets 3): VVC genom värmeväxlare (anslutning B). Önskad VV-temperatur bibehålls. Inställning: MENY > Inställningar > Applikation: Kont. T kontrol ON VV-krets (krets 3): Hänsyn till VV-uppvärmningstemperatur. Inställning: MENY > Inställningar > Applikation: P charge delay m Vid VV-laddningsbegäran: Inställning OFF : P4 slås på när S9-temperaturen är OK. Inställning 0 m : P4 slås på. Inställning 1 30 m : P4 slås på efter det angivna antalet minuter. 26 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
27 A390.13, ex. a: Två värmekretsar och en VV-laddningskrets. Värmekretsarna 1 och 2 är anslutna som underordnade kretsar till VV-laddningskrets 3. VV-laddning har prioritet. VVC genom VV-tank (A) eller värmeväxlare (B). Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 27
28 Specialinställningar för A390.13, ex. a: Navigering: ID-nr: Rekommenderad inställning: Krets 1/2 Krets 1/2 är alltid underordnade krets 3. Inställningar för underordnade kretsar för att kunna skicka begäran till krets 3: MENY > Inställningar > Applikation: Sänd önskad T 1x500 ON Krets 3 Krets 3 kan vara master för de underordnade kretsarna 1/2. Inställningar av krets 3 för att reagera på begäran i de underordnade kretsarna: MENY > Inställningar > Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnade kretsar. Exempel 1: Önskad tilloppstemperatur i krets 3: 10 C (ingen uppvärmning av varmvatten/laddningsbegäran). Begäran i underordnad krets: 46 C Korrigerad önskad tilloppstemperatur i krets 3: = 49 C Exempel 2: Önskad tilloppstemperatur i krets 3: 65 C (pågående uppvärmning av varmvatten/laddning). Begäran i underordnad krets: 74 C Önskad tilloppstemperatur i krets 3 korrigeras inte p.g.a. en pågående VV-uppvärmning/-laddning. VV-krets (krets 3): VVC genom VV-tank (anslutning A). Inställning: MENY > Inställningar > Applikation: Kont. T kontrol OFF VV-krets (krets 3): VVC genom värmeväxlare (anslutning B). Önskad VV-temperatur bibehålls. Inställning: MENY > Inställningar > Applikation: Kont. T kontrol ON VV-krets (krets 3): Hänsyn till VV-uppvärmningstemperatur. Inställning: MENY > Inställningar > Applikation: P charge delay m Vid VV-laddningsbegäran: Inställning OFF : P4 slås på när S9-temperaturen är OK. Inställning 0 m : P4 slås på. Inställning 1 30 m : P4 slås på efter det angivna antalet minuter. 28 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
29 A390.13, ex. b: Två värmekretsar och en uppvärmningskrets för tappvarmvatten. Värmekretsarna 1 och 2 är anslutna som underordnade kretsar till uppvärmningskrets 3 för tappvarmvatten. Uppvärmning av varmvatten har prioritet. VVC genom VV-tank (A) eller värmeväxlare (B). Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 29
30 Specialinställningar för A390.13, ex. b: Navigering: ID-nr: Rekommenderad inställning: Krets 1/2 Krets 1/2 är alltid underordnade krets 3. Inställningar för underordnade kretsar för att kunna skicka begäran till krets 3: MENY > Inställningar > Applikation: Sänd önskad T 1x500 ON Krets 3 Krets 3 kan vara master för de underordnade kretsarna 1/2. Inställningar av krets 3 för att reagera på begäran i de underordnade kretsarna: MENY > Inställningar > Applikation: Krav, offset K* * Det här värdet läggs till värdet på värmebegäran från underordnade kretsar. Exempel 1: Önskad tilloppstemperatur i krets 3: 10 C (ingen uppvärmning av varmvatten/laddningsbegäran). Begäran i underordnad krets: 46 C Korrigerad önskad tilloppstemperatur i krets 3: = 49 C Exempel 2: Önskad tilloppstemperatur i krets 3: 65 C (pågående uppvärmning av varmvatten/laddning). Begäran i underordnad krets: 74 C Önskad tilloppstemperatur i krets 3 korrigeras inte p.g.a. en pågående VV-uppvärmning/-laddning. VV-krets (krets 3): VVC genom VV-tank. Inställning: MENY > Inställningar > Applikation: Kont. T kontrol OFF 30 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
31 2.3 Montering Montering av regulator ECL Comfort Montera ECL Comfort-regulatorn nära systemet för enkel åtkomst. Välj en av följande metoder med en och samma underdel (artikelnr 087H3220 (ECL Comfort 210) eller 087H3230 (ECL Comfort 310): Väggmontering Montering på DIN-skena (35 mm) ECL Comfort 210 kan monteras i underdelen ECL Comfort 210/310. ECL Comfort 310 kan endast monteras på underdelen ECL Comfort 310. Skruvar, PG-kabelförskruvningar och pluggar medföljer ej. Låsa fast ECL Comfort-regulatorn För att fästa ECL Comfort-regulatorn på sin underdel, ska regulatorn säkras med låspinnen. Regulatorn måste sitta ordentligt spärrad i underdelen så att användare eller regulatorn inte kan skadas. Tryck in låspinnen i underdelen tills ett klickljud hörs och regulatorn inte längre kan lyftas från underdelen. Om regulatorn inte fästs ordentligt i underdelen finns det risk att regulatorn lossnar från underdelen under användning och att underdelen och plintarna (däribland kontakterna på 230 V) blir oskyddade. Kontrollera alltid att regulatorn sitter fast ordentligt i underdelen så att ingen kommer till skada. Om den inte är det får regulatorn inte användas! Det enklaste sättet att spärra eller lossa regulatorn är att peta upp den med hjälp av en skruvmejsel. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 31
32 Montering på vägg Montera underdelen på en slät vägg. Utför de elektriska anslutningarna och placera regulatorn i underdelen. Säkra regulatorn med låspinnen. Montering på en DIN-skena (35 mm) Montera underdelen på en DIN-skena. Utför de elektriska anslutningarna och placera regulatorn i underdelen. Säkra regulatorn med låspinnen. Demontering av regulatorn ECL Comfort För att ta bort regulatorn från underdelen dras låspinnen ut med en skruvmejsel. Regulatorn kan nu tas bort från underdelen. Det enklaste sättet att spärra eller lossa regulatorn är att peta upp den med hjälp av en skruvmejsel. Kontrollera att matningsspänningen är bortkopplad innan du lossar ECL Comfort-regulatorn från underdelen. 32 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
33 2.3.2 Montering av fjärrkontrollenheterna ECA 30/31 Välj en av följande metoder: Montering på en vägg, ECA 30/31 Montering i en panel, ECA 30 Skruvar och pluggar medlevereras ej. Montering på vägg Montera underdelen av EC 30/31 på en slät vägg. Utför de elektriska anslutningarna. Placera ECA 30/31 i underdelen. Montering i panel Montera ECA 30 i en panel med ECA 30 ramsats (beställning: code no. 087H3236). Utför de elektriska anslutningarna. Säkra ramen med klämman. Placera ECA 30 i underdelen. ECA 30 kan anslutas till en extern rumstemperaturgivare. ECA 31 får inte monteras i en panel om fuktighetsfunktionen ska användas. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 33
34 2.3.3 Montering av den interna I/O-modulen ECA 32 Montering av den interna I/O-modulen ECA 32 ECA 32-modulen (beställningskod 087H3202) kan sättas in i underdelen av ECL Comfort 310/310B för extra ingångs- och utgångssignaler i relevanta applikationer. 34 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
35 2.4 Placering av temperaturgivare Placering av temperaturgivare Det är viktigt att givarna är monterade på rätt ställe i ditt system. De temperaturgivare, som beskrivs nedan, är givare som används till serierna ECL Comfort 210 och 310, och de är inte alla nödvändiga i din applikation! Utetemperaturgivare (ESMT) Utegivaren bör monteras på den sida av byggnaden där den blir minst utsatt för direkt solljus. Den bör inte monteras i närheten av dörrar, fönster eller frånluftsventiler. Tilloppstemperaturgivare (ESMU, ESM-11 eller ESMC) Placera givaren max 15 cm från blandningspunkten. I system med värmeväxlare rekommenderar Danfoss att använda dykgivare ESMU i växlarens utlopp till värmesystemet. Försäkra dig om att rörets yta är ren och jämn där givaren placeras. Returtemperaturgivare (ESMU, ESM-11 eller ESMC) Returtemperaturgivaren bör alltid placeras i så att den mäter en representativ returtemperatur. Rumstemperaturgivare (ESM-10, ECA 30/31, fjärrkontrollenhet) Placera rumstemperaturgivaren i det rum där temperaturen ska regleras. Placera den inte på ytterväggar eller nära element, fönster eller dörrar. Panntemperaturgivare (ESMU, ESM-11 eller ESMC) Placera givaren enligt pannfabrikantens specifikation. Kanaltemperaturgivare (ESMB-12 eller ESMU) Placera givaren så att den mäter en representativ temperatur. ESM-11: Flytta inte givaren efter att den har skruvats fast, eftersom det kan skada givarelementet. VV-temperaturgivare (ESMU eller ESMB-12) Placera VV-temperaturgivaren enligt tillverkarens specifikation. Yttemperaturgivare (ESMB-12) Placera givaren i ett skyddsrör på golvnivå. ESM-11, ESMC och ESMB-12: Använd en värmeledande pasta för snabb temperaturmätning. ESMU och ESMB-12: Om ett dykrör används för att skydda givaren går temperaturmätningen dock långsammare. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 35
36 Pt 1000 temperaturgivare (IEC 751B, Ω/0 C) Förhållandet mellan temperatur och ohm-värde: Ω C Ω C 36 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
37 2.5 Elektriska anslutningar Elektrisk anslutning 230 V a.c. allmän Säkerhetsmeddelande Nödvändig montering, start och underhåll får endast utföras av behörig och auktoriserad personal. Lokal lagstiftning måste följas. Dessa gäller även kabelstorlek och isolering (förstärkt typ). En säkring för ECL Comfort-installationen är i normalfallet på max. 10 A. Omgivningstemperaturen för ECL Comfort i drift ska ligga på 0 55 C. Överskridning av detta temperaturintervall kan leda till felaktig funktion. Installation ska undvikas på platser där det finns risk för kondensation (dagg). Den gemensamma jordplinten används för anslutning av tillämpliga komponenter (pumpar, motoriserade reglerventiler). Se också A390 monteringshandboken. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 37
38 2.5.2 Elektriska anslutningar, 230 V a.c., matningsspänning, pumpar, motoriserade reglerventiler etc. Anslutningar för A390 allmänt: Se också monteringshandboken (medföljer applikationsnyckeln) för applikationsspecifika anslutningar. M1 M2 M3 R1 R2 R3 R4 R5 R6 A390.1 P1 P2 P3 A1 A390.2 P1 P2 P3 A1 A390.3 P1 P2 P3 X4 A P1 P2 P3 P4 P5 A1 A P1 P2 P3 P4 P5 A1 A P1 P2 P3 P4 P5 A1 38 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
39 Plint Beskrivning Max. belastning 19 Fas för cirkulationspump/larm 18 A1 Larm 4 (2) A/230 V AC* 17 P5 Cirkulationspump 4 (2) A/230 V AC* 16 Fas för cirkulationspump 15 P4 Cirkulationspump 4 (2) A/230 V AC* 14 Fas för cirkulationspumpar 13 P3 Cirkulationspump 4 (2) A/230 V AC* 12 P2 Cirkulationspump 4 (2) A/230 V AC* 11 P1 Cirkulationspump 4 (2) A/230 V AC* 10 Matningsspänning 230 V AC nolla (N) 9 Matningsspänning 230 V AC fas (L) 8 Fas för motoriserad reglerventil 7 M1 Motoriserad reglerventil öppen 0.2 A/230 V AC 6 M1 Motoriserad reglerventil stängd 0.2 A/230 V AC 5 Fas för motoriserade reglerventiler 4 M2 Motoriserad reglerventil öppen 0.2 A/230 V AC 3 M2 Motoriserad reglerventil stängd 0.2 A/230 V AC 2 M3 Motoriserad reglerventil öppen 0.2 A/230 V AC 1 M3 Motoriserad reglerventil stängd 0.2 A/230 V AC *Reläkontakter: 4 A för resistiv last, 2 A för induktiv last Fabriksbestämda överkopplingar: 5 till 8, 9 till 14, L till 5 och L till 9, N till 10 Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 39
40 Kabelarea: mm² Felaktig anslutning kan skada de elektroniska utgångarna. Max. 2 x 1.5 mm² kablar kan placeras i varje skruvplint. 40 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
41 2.5.3 Elektriska anslutningar, 230 V AC, strömförsörjning, reglerventiler med termoställdon (Danfoss typ ABV) Anslutningar för A390 allmänt: Se också monteringshandboken (medföljer applikationsnyckeln) för applikationsspecifika anslutningar. Danfoss typ ABV: M1 M2 M3 A390.1 A390.2 A390.3 A A A Plint Beskrivning Max. belastning 10 Matningsspänning 230 V AC nolla (N) 9 Matningsspänning 230 V AC fas (L) 8 Fas för termoställdon (Danfoss typ ABV) 7 M1 Termomotor 0.2 A/230 V AC 6 Används inte, ska inte anslutas 5 Fas för termoställdon (Danfoss typ ABV) 4 M2 Termomotor 0.2 A/230 V AC 3 Används inte, ska inte anslutas 2 M3 Termomotor 0.2 A/230 V AC 1 Används inte, ska inte anslutas Fabriksbestämda överkopplingar: 5 till 8, 9 till 14, L till 5 och L till 9, N till 10 Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 41
42 2.5.4 Elektriska anslutningar, ECA 32 Reglerventiler M1, M2 och M3 regleras med 0 10 V. Anslutningar för A390 allmänt: Se också monteringshandboken (medföljer applikationsnyckeln) för applikationsspecifika anslutningar. A V reglering M1 M2 M3 A390.2 A390.3 A A A Transformatorerna som försörjer manöverdonen måste vara av dubbelisolerad typ. 42 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
43 2.5.5 Elektriska anslutningar, ECA 32 VV-laddningspump P7 P7 A390.1 A390.2 A390.3 A A A N L ECA 32 Danfoss 87H L 230 V a.c. N N P R7 R8 R9 R10 Plint Beskrivning Max. belastning 48 Fas (L) 47 P7 VV-laddningspump 4 (2) A/230 V AC * 46 Används ej 45 Används ej 44 Används ej 43 Används ej 42 Används ej 41 Används ej 40 Används ej 39 Används ej *Reläkontakter: 4 A för resistiv last, 2 A för induktiv last Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 43
44 2.5.6 Elektriska anslutningar, säkerhetstermostat, 230 V a.c. eller 24 V a.c. Med säkerhetstermostat, enkelstegsavstängning: Motoriserad reglerventil utan säkerhetsfunktion ECL 210 / 310 Danfoss 87H M1 ECL 210 / 310 Danfoss 87H M2 Med säkerhetstermostat, enkelstegsavstängning: Motoriserad reglerventil med säkerhetsfunktion ECL 210 / 310 Danfoss 87H M1 44 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
45 ECL 210 / 310 Danfoss 87H M2 Med säkerhetstermostat, dubbelstegsavstängning: Motoriserad reglerventil med säkerhetsfunktion ECL 210 / 310 Danfoss 87H M1 När ST aktiveras av hög temperatur stängs ventilen genast av säkerhetskretsen i den motoriserade reglerventilen. När ST1 aktiveras av hög temperatur (TR-temperaturen) stängs den motoriserade reglerventilen gradvis. Vid en högre temperatur (ST-temperaturen) stängs ventilen genast av säkerhetskretsen i den motoriserade reglerventilen. Kabelarea: mm² Felaktig anslutning kan skada de elektroniska utgångarna. Max. 2 x 1.5 mm² kablar kan placeras i varje skruvplint. Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 45
46 2.5.7 Elektriska anslutningar, 24 V AC, strömförsörjning, pumpar, motoriserade ventiler etc. Anslutningar för A390 allmänt: Se också monteringshandboken (medföljer applikationsnyckeln) för applikationsspecifika anslutningar. M1 M2 M3 R1 R2 R3 R4 R5 R6 A390.1 P1 P2 P3 A1 A390.2 P1 P2 P3 A1 A390.3 P1 P2 P3 X4 A P1 P2 P3 P4 P5 A1 A P1 P2 P3 P4 P5 A1 A P1 P2 P3 P4 P5 A1 46 DEN-SMT/DK VI.GU.Z1.07 Danfoss District Energy
47 Plint Beskrivning Max. belastning 19 Fas (SP) för cirkulationspump/larm 18 A1 Larm 4 (2) A / 24 V AC* 17 K5 Relä för 230 V AC cirkulationspump 4 (2) A / 24 V AC* 16 Fas (SP) för cirkulationspump 15 K4 Relä för 230 V AC cirkulations-/laddningspump 4 (2) A / 24 V AC* 14 Fas (SP) för cirkulationspumpar 13 K3 Relä för 230 V AC cirkulationspump 4 (2) A / 24 V AC* 12 K2 Relä för 230 V AC cirkulationspump 4 (2) A / 24 V AC* 11 K1 Relä för 230 V AC cirkulationspump 4 (2) A / 24 V AC* 10 Matningsspänning 24 V AC (SN) 9 Matningsspänning 24 V AC (SP) 8 Fas (SP) för motoriserad reglerventil 7 M1 Motoriserad reglerventil öppen 1 A/24 V AC 6 M1 Motoriserad reglerventil stängd 1 A/24 V AC 5 Fas (SP) för motoriserad reglerventil (-ventiler) 4 M2 Motoriserad reglerventil öppen 1 A/24 V AC 3 M2 Motoriserad reglerventil stängd 1 A/24 V AC 2 M3 Motoriserad reglerventil öppen 1 A/24 V AC 1 M3 Används inte, ska inte anslutas 1 A/24 V AC * Reläkontakter: 4 A för ohmsk belastning, 2 A för induktiv belastning. Hjälprelä K1 K5 har lindningsspänning på 24 V AC Fabriksbestämda överkopplingar: 5 till 8, 9 till 14, SP till 5 och SP till 9, SN till 10 Danfoss District Energy VI.GU.Z1.07 DEN-SMT/DK 47
