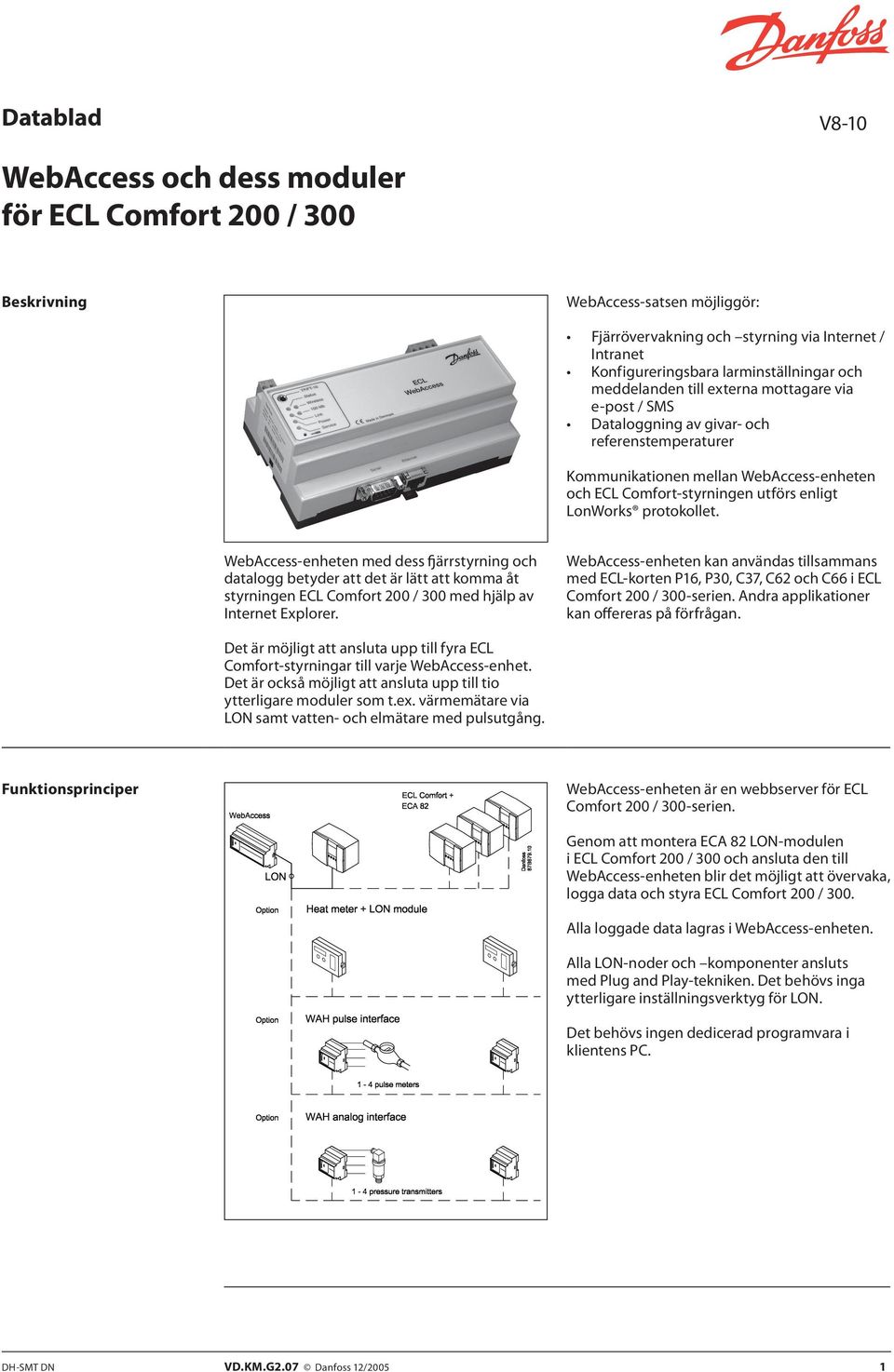

1 V8-10 för ECL Comfort 200 / 300 Beskrivning WebAccess-satsen möjliggör: Fjärrövervakning och styrning via Internet / Intranet Konfigureringsbara larminställningar och meddelanden till externa mottagare via e-post / SMS Dataloggning av givar- och referenstemperaturer Kommunikationen mellan WebAccess-enheten och ECL Comfort-styrningen utförs enligt LonWorks protokollet. WebAccess-enheten med dess fjärrstyrning och datalogg betyder att det är lätt att komma åt styrningen ECL Comfort 200 / 300 med hjälp av Internet Explorer. WebAccess-enheten kan användas tillsammans med ECL-korten P16, P30, C37, C62 och C66 i ECL Comfort 200 / 300-serien. Andra applikationer kan offereras på förfrågan. Det är möjligt att ansluta upp till fyra ECL Comfort-styrningar till varje WebAccess-enhet. Det är också möjligt att ansluta upp till tio ytterligare moduler som t.ex. värmemätare via LON samt vatten- och elmätare med pulsutgång. Funktionsprinciper WebAccess-enheten är en webbserver för ECL Comfort 200 / 300-serien. Genom att montera ECA 82 LON-modulen i ECL Comfort 200 / 300 och ansluta den till WebAccess-enheten blir det möjligt att övervaka, logga data och styra ECL Comfort 200 / 300. Alla loggade data lagras i WebAccess-enheten. Alla LON-noder och komponenter ansluts med Plug and Play-tekniken. Det behövs inga ytterligare inställningsverktyg för LON. Det behövs ingen dedicerad programvara i klientens PC. DH-SMT DN VD.KM.G2.07 Danfoss 12/2005

2 Beställning Beskrivning Artikelnummer WebAccess-sats* 087B1173 WebAccess-sats med GSM port* 087B1189 * inklusive 1 LON-modul och transformator Tillbehör Beskrivning Artikelnummer LON utbyggnadsmodul 087B1174 WAS energimätmodul 087B1179 Digital WAH pulsgränssnitt WAS digital ingång, 1 kanal Analog WAH analogt gränssnitt WAS analog ingång, 1 kanal 087B B B B1198 Funktion 1. TP / FT-10 LON-anslutning: 2. Strömförsörjning: 3. RS 232-gränssnitt för PC-anslutning eller externt analogt modem 4. Ethernet-anslutning 5. TP / FT-10 LON-anslutning: 6. Trådlös (anslutningssätt) 7. Status (dataloggens tillgänglighet) Mb (dataöverföring via Ethernet) 9. Länk (Ethernet-anslutning) 10. Strömförsörjning (elanslutning) 11. Serviceläge 2 VD.KM.G2.07 Danfoss 12/2005 DH-SMT DN

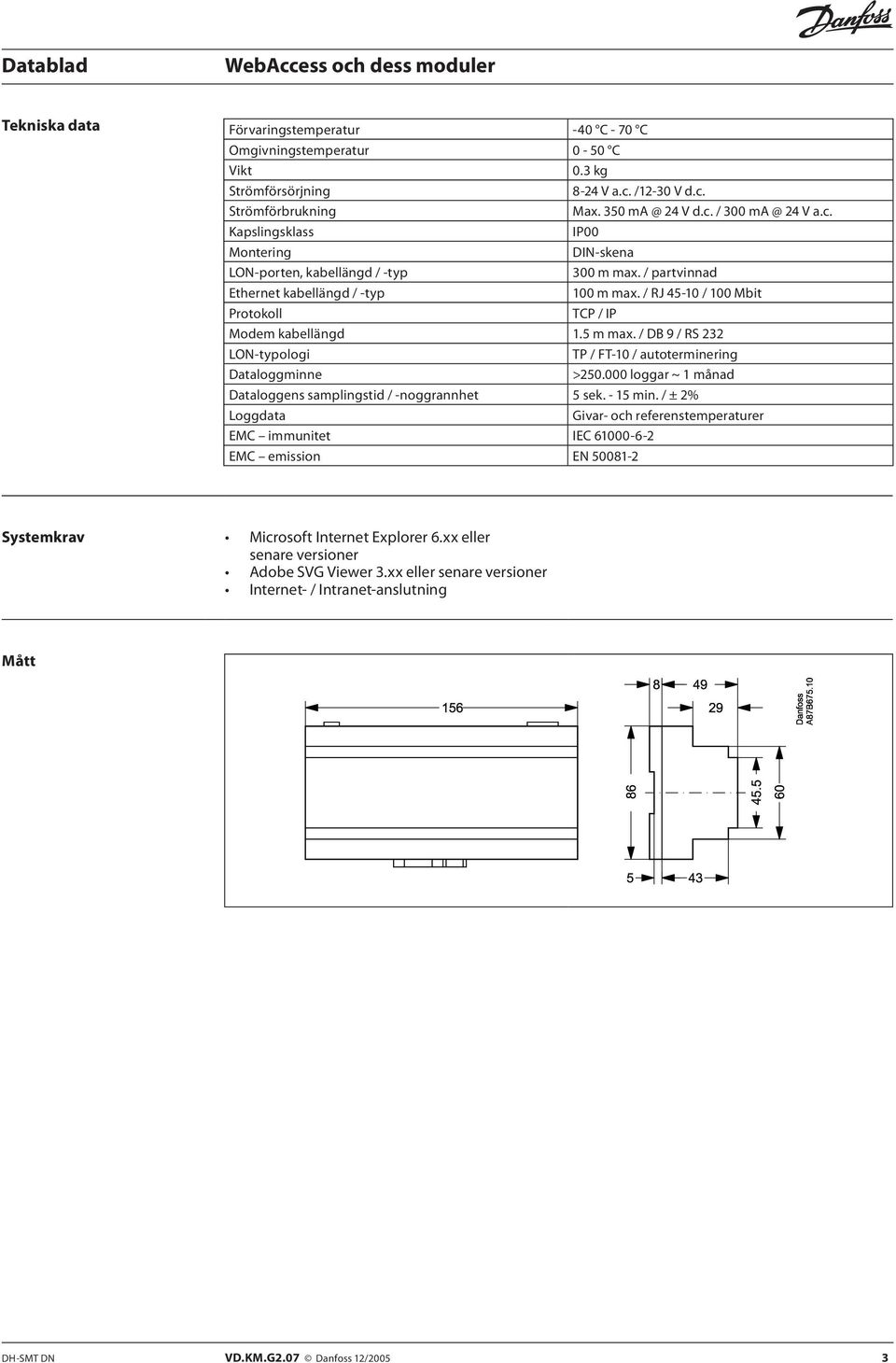

3 Tekniska data Förvaringstemperatur -40 C - 70 C Omgivningstemperatur 0-50 C Vikt 0.3 kg Strömförsörjning 8-24 V a.c. /12-30 V d.c. Strömförbrukning Max V d.c. / V a.c. Kapslingsklass IP00 Montering DIN-skena LON-porten, kabellängd / -typ 300 m max. / partvinnad Ethernet kabellängd / -typ 100 m max. / RJ / 100 Mbit Protokoll TCP / IP Modem kabellängd 1.5 m max. / DB 9 / RS 232 LON-typologi TP / FT-10 / autoterminering Dataloggminne > loggar ~ 1 månad Dataloggens samplingstid / -noggrannhet 5 sek min. / ± 2% Loggdata Givar- och referenstemperaturer EMC immunitet IEC EMC emission EN Systemkrav Microsoft Internet Explorer 6.xx eller senare versioner Adobe SVG Viewer 3.xx eller senare versioner Internet- / Intranet-anslutning Mått DH-SMT DN VD.KM.G2.07 Danfoss 12/2005 3

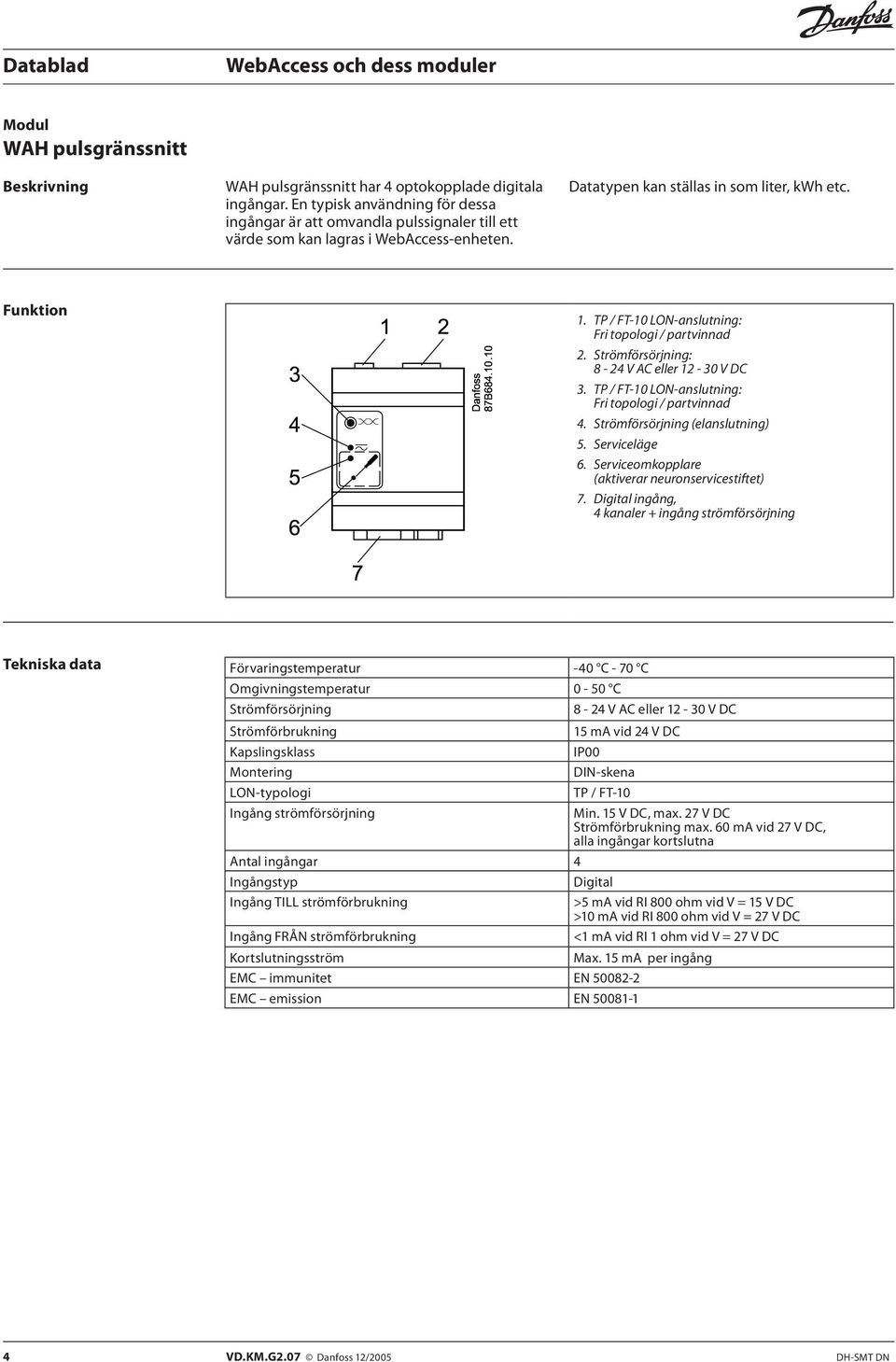

4 Modul WAH pulsgränssnitt Beskrivning WAH pulsgränssnitt har 4 optokopplade digitala ingångar. En typisk användning för dessa ingångar är att omvandla pulssignaler till ett värde som kan lagras i WebAccess-enheten. Datatypen kan ställas in som liter, kwh etc. Funktion 1. TP / FT-10 LON-anslutning: 2. Strömförsörjning: 3. TP / FT-10 LON-anslutning: 4. Strömförsörjning (elanslutning) 5. Serviceläge 6. Serviceomkopplare (aktiverar neuronservicestiftet) 7. Digital ingång, 4 kanaler + ingång strömförsörjning Tekniska data Förvaringstemperatur -40 C - 70 C Omgivningstemperatur 0-50 C Strömförsörjning Strömförbrukning Kapslingsklass Montering LON-typologi Ingång strömförsörjning 15 ma vid 24 V DC IP00 DIN-skena TP / FT-10 Min. 15 V DC, max. 27 V DC Strömförbrukning max. 60 ma vid 27 V DC, alla ingångar kortslutna Antal ingångar 4 Ingångstyp Digital Ingång TILL strömförbrukning >5 ma vid RI 800 ohm vid V = 15 V DC >10 ma vid RI 800 ohm vid V = 27 V DC Ingång FRÅN strömförbrukning <1 ma vid RI 1 ohm vid V = 27 V DC Kortslutningsström Max. 15 ma per ingång EMC immunitet EN EMC emission EN VD.KM.G2.07 Danfoss 12/2005 DH-SMT DN

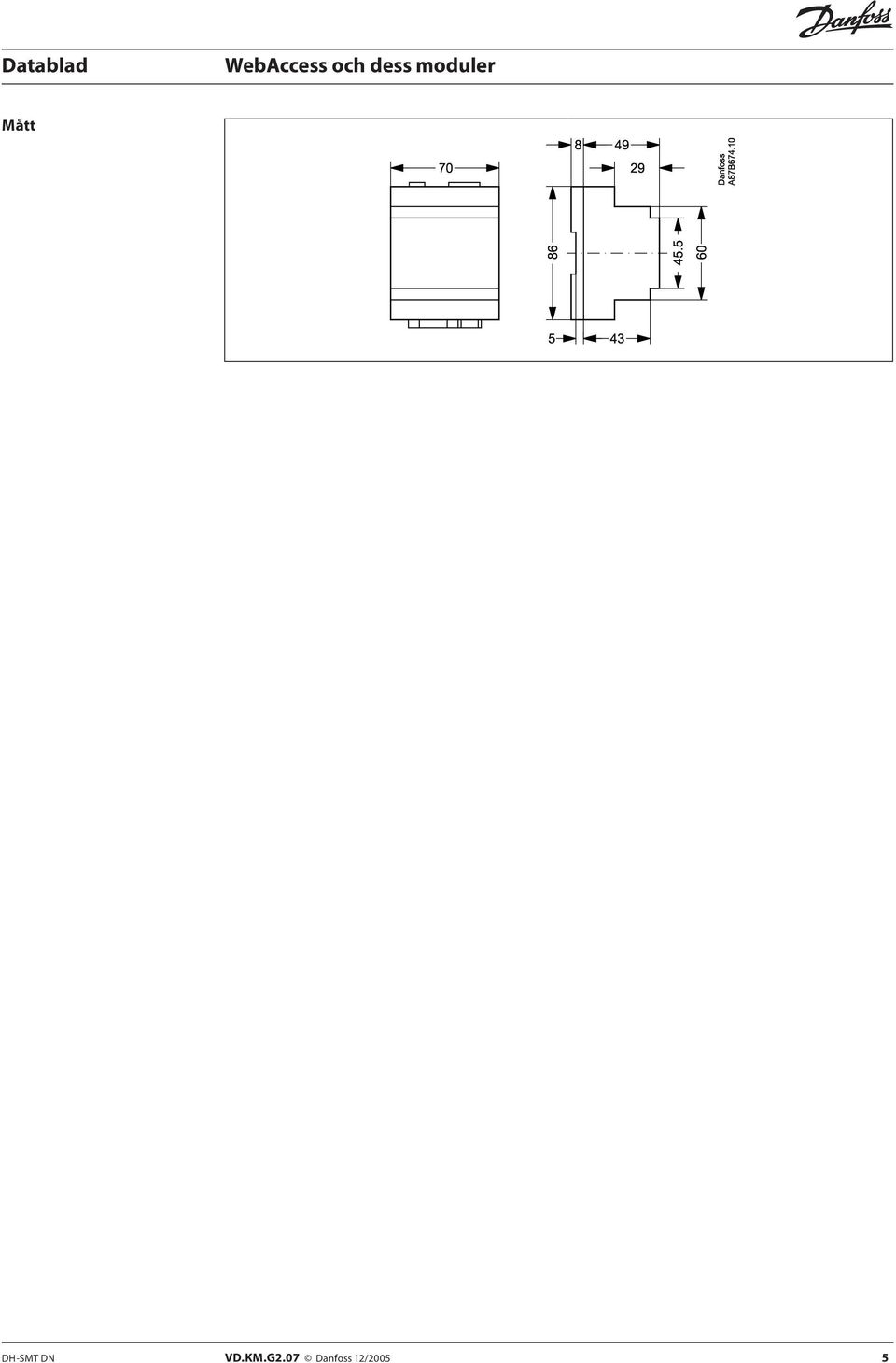

5 Mått DH-SMT DN VD.KM.G2.07 Danfoss 12/2005

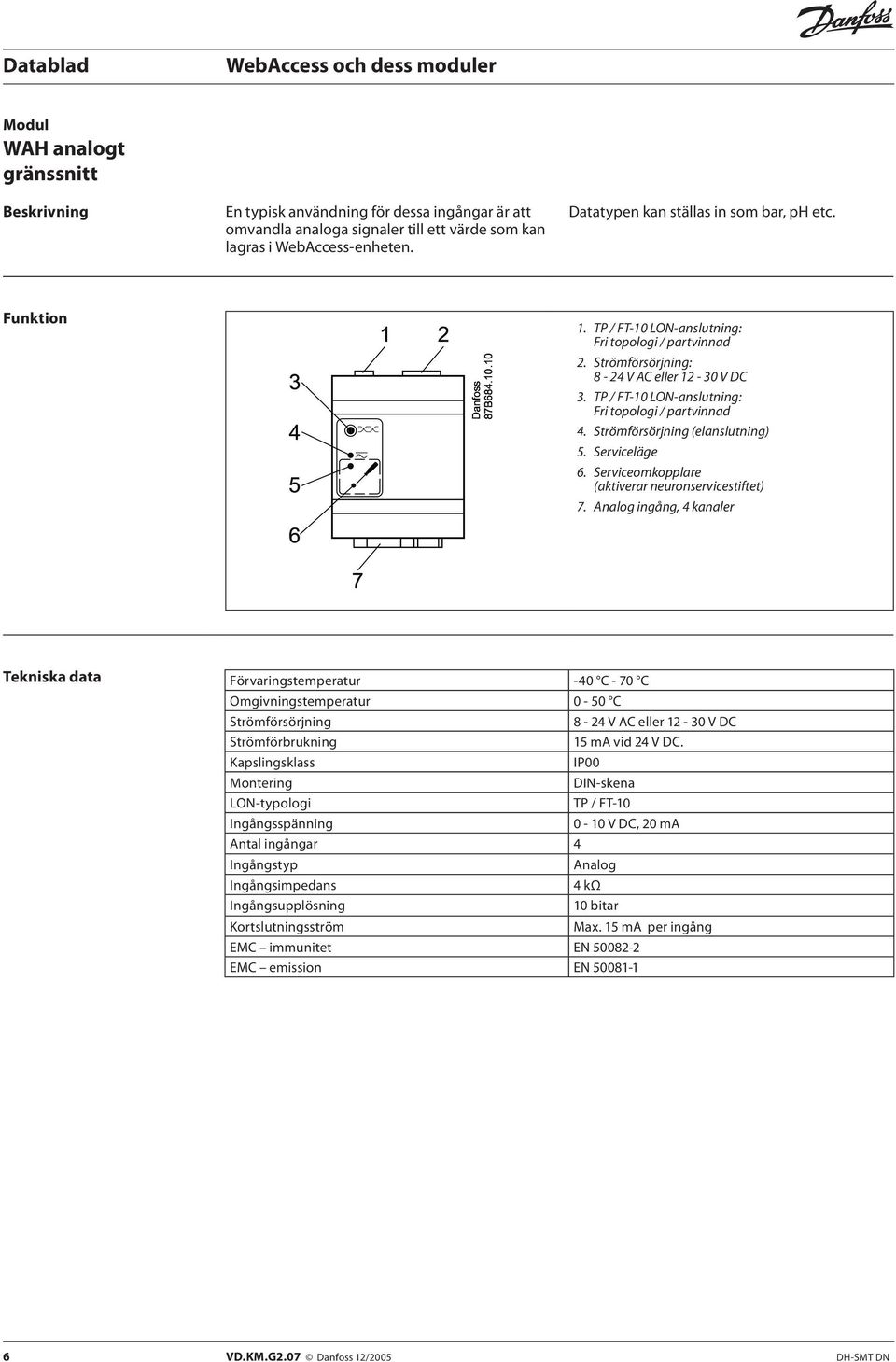

6 Modul WAH analogt gränssnitt Beskrivning En typisk användning för dessa ingångar är att omvandla analoga signaler till ett värde som kan lagras i WebAccess-enheten. Datatypen kan ställas in som bar, ph etc. Funktion 1. TP / FT-10 LON-anslutning: 2. Strömförsörjning: 3. TP / FT-10 LON-anslutning: 4. Strömförsörjning (elanslutning) 5. Serviceläge 6. Serviceomkopplare (aktiverar neuronservicestiftet) 7. Analog ingång, 4 kanaler Tekniska data Förvaringstemperatur -40 C - 70 C Omgivningstemperatur 0-50 C Strömförsörjning Strömförbrukning 15 ma vid 24 V DC. Kapslingsklass IP00 Montering DIN-skena LON-typologi TP / FT-10 Ingångsspänning 0-10 V DC, 20 ma Antal ingångar 4 Ingångstyp Ingångsimpedans Ingångsupplösning Analog 4 kω 10 bitar Kortslutningsström Max. 15 ma per ingång EMC immunitet EN EMC emission EN VD.KM.G2.07 Danfoss 12/2005 DH-SMT DN

7 Mått DH-SMT DN VD.KM.G2.07 Danfoss 12/2005 7
