Kombi-instrument UPM 3010 PK1

Storlek: px
Starta visningen från sidan:

Download "Kombi-instrument UPM 3010 PK1"

Transkript

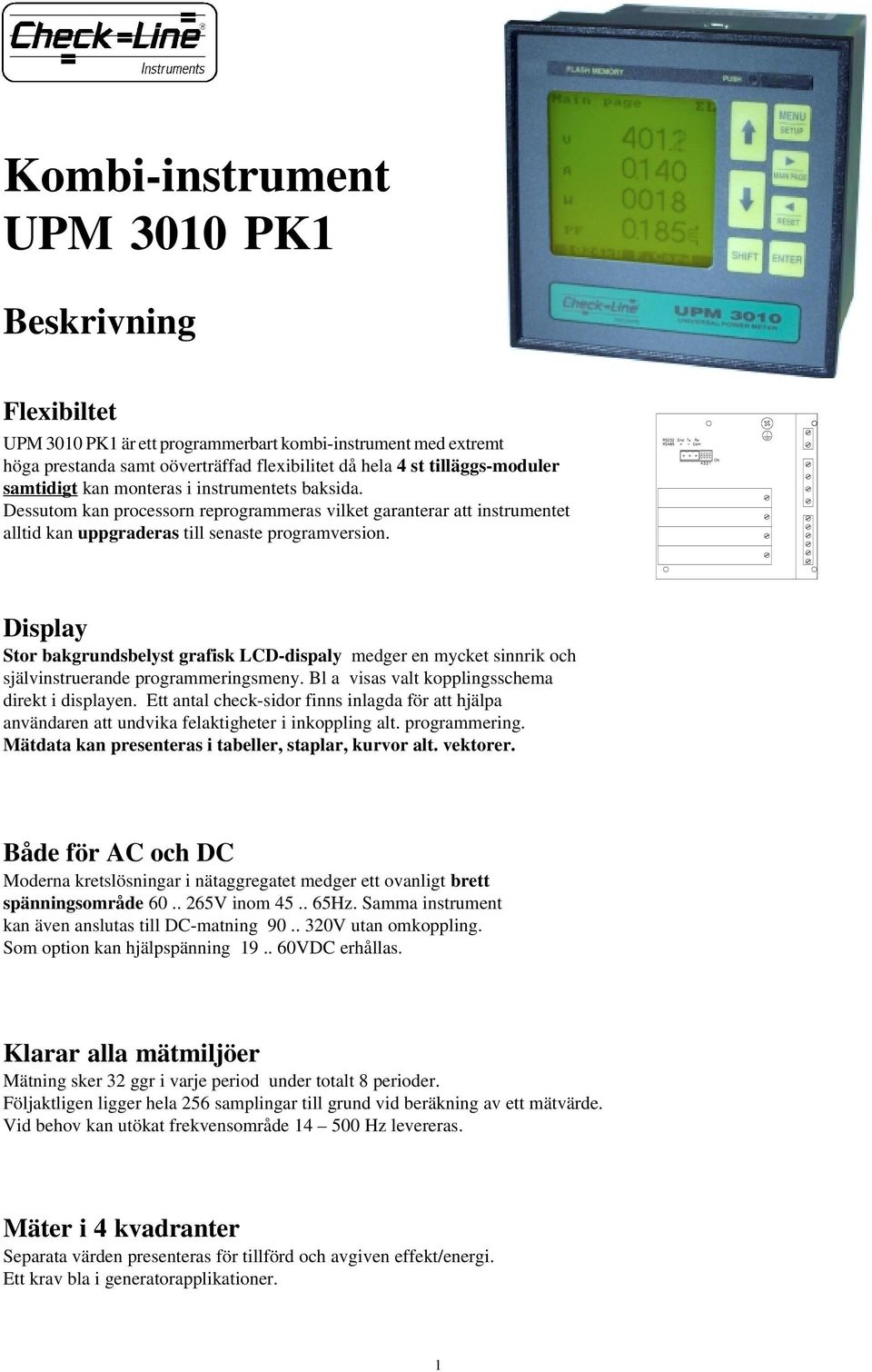

1 Kombi-instrument UPM 3010 PK1 Beskrivning Flexibiltet UPM 3010 PK1 är ett programmerbart kombi-instrument med extremt höga prestanda samt oöverträffad flexibilitet då hela 4 st tilläggs-moduler samtidigt kan monteras i instrumentets baksida. Dessutom kan processorn reprogrammeras vilket garanterar att instrumentet alltid kan uppgraderas till senaste programversion. Display Stor bakgrundsbelyst grafisk LCD-dispaly medger en mycket sinnrik och självinstruerande programmeringsmeny. Bl a visas valt kopplingsschema direkt i displayen. Ett antal check-sidor finns inlagda för att hjälpa användaren att undvika felaktigheter i inkoppling alt. programmering. Mätdata kan presenteras i tabeller, staplar, kurvor alt. vektorer. Både för AC och DC Moderna kretslösningar i nätaggregatet medger ett ovanligt brett spänningsområde V inom Hz. Samma instrument kan även anslutas till DC-matning V utan omkoppling. Som option kan hjälpspänning VDC erhållas. Klarar alla mätmiljöer Mätning sker 32 ggr i varje period under totalt 8 perioder. Följaktligen ligger hela 256 samplingar till grund vid beräkning av ett mätvärde. Vid behov kan utökat frekvensområde Hz levereras. Mäter i 4 kvadranter Separata värden presenteras för tillförd och avgiven effekt/energi. Ett krav bla i generatorapplikationer. 1

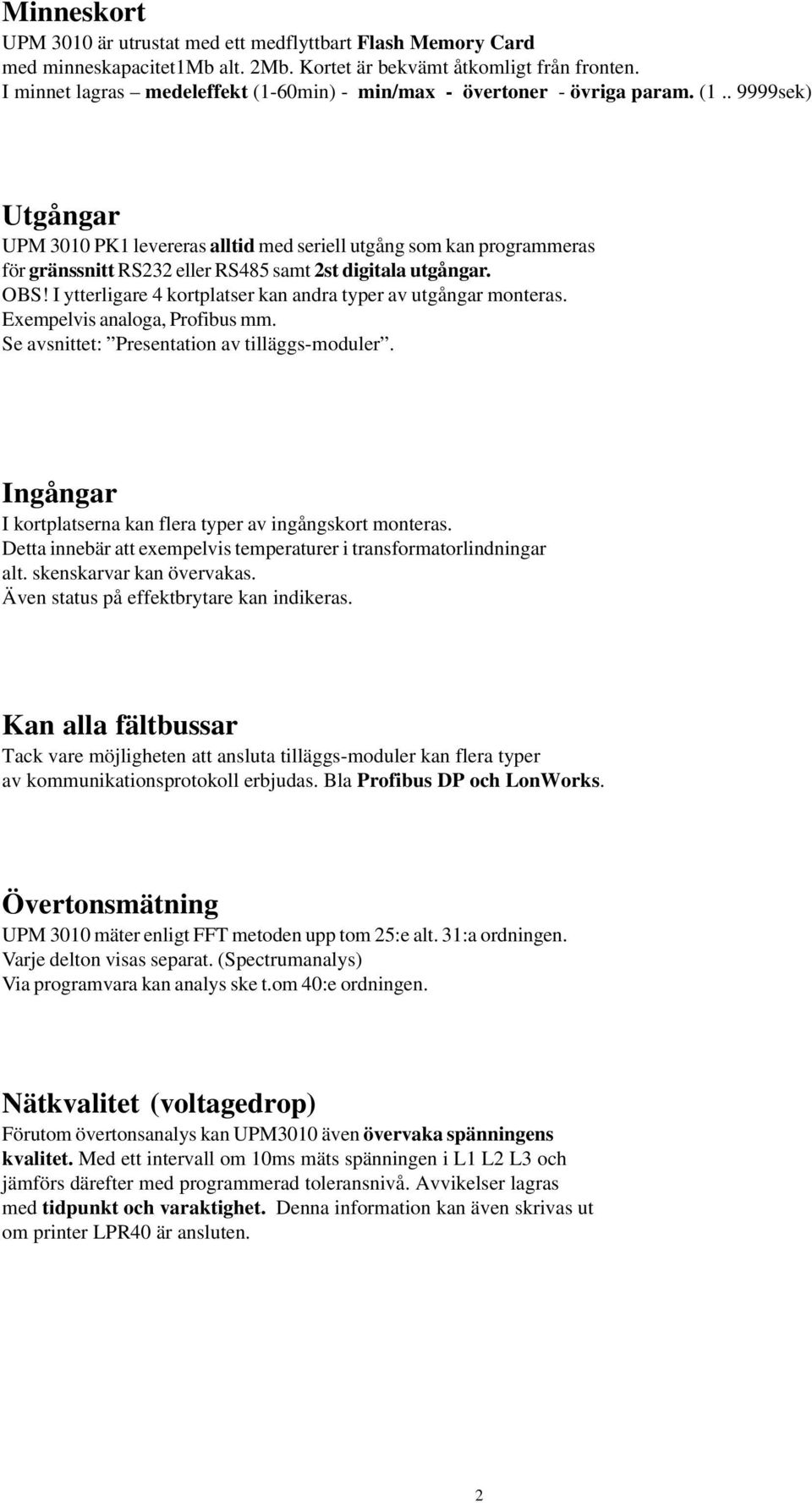

2 Minneskort UPM 3010 är utrustat med ett medflyttbart Flash Memory Card med minneskapacitet1mb alt. 2Mb. Kortet är bekvämt åtkomligt från fronten. I minnet lagras medeleffekt (1-60min) - min/max - övertoner - övriga param. ( sek) Utgångar UPM 3010 PK1 levereras alltid med seriell utgång som kan programmeras för gränssnitt RS232 eller RS485 samt 2st digitala utgångar. OBS! I ytterligare 4 kortplatser kan andra typer av utgångar monteras. Exempelvis analoga, Profibus mm. Se avsnittet: Presentation av tilläggs-moduler. Ingångar I kortplatserna kan flera typer av ingångskort monteras. Detta innebär att exempelvis temperaturer i transformatorlindningar alt. skenskarvar kan övervakas. Även status på effektbrytare kan indikeras. Kan alla fältbussar Tack vare möjligheten att ansluta tilläggs-moduler kan flera typer av kommunikationsprotokoll erbjudas. Bla Profibus DP och LonWorks. Övertonsmätning UPM 3010 mäter enligt FFT metoden upp tom 25:e alt. 31:a ordningen. Varje delton visas separat. (Spectrumanalys) Via programvara kan analys ske t.om 40:e ordningen. Nätkvalitet (voltagedrop) Förutom övertonsanalys kan UPM3010 även övervaka spänningens kvalitet. Med ett intervall om 10ms mäts spänningen i L1 L2 L3 och jämförs därefter med programmerad toleransnivå. Avvikelser lagras med tidpunkt och varaktighet. Denna information kan även skrivas ut om printer LPR40 är ansluten. 2

3 Presentation av tilläggs-moduler Digitala utgångar Två typer av OPTOMOS finns att tillgå: ML 50V/300mA eller MH 250V/100mA Varje kort kan bestyckas med 2 alt. 4 utgångar. Analoga utgångar Kortet är bestyckat med 2st programmerbara utgångar 0-20mA alt. 4-20mA. Upplösningen är 12 bitar och max tillåten resistans 500ohm. Digitala ingångar Kortet är bestyckat med 4st digitala ingångar för free voltage contact. UPM 3010 kan därmed ta emot pulser från 4 olika energimätare. En annat användningsområde är indikering av brytares status. Analoga ingångar Kortet är bestyckat med 4st analoga ingångar av sk. slow variation typ. Dvs med längre reaktionstid än 300ms. Området är programmerbart 0-1V mA mA. Upplösningen är 10 bitar. Kortet är även utrustat med en temperatursensor som mäter omgivningstemperaturen. En referenstemperatur finns därmed att tillgå då UPM 3010 används för att mäta temperaturer i huvudtransformatorer och skenfält. PROFIBUS Kortet används då ett protokoll som stöder Profibus DP enligt EN önskas. Antalet punkter /segment: 32 ( 99 max) Avstånd : max 100m. LONBUS Kortet är utvecklat för att möta LONWORKS standard 3

4 Tekniska data Hjälpspänning: Område VAC / VDC Option VDC Frekvens Hz Effektförbrukning VA ( varierar med antalet utgångsmoduler) Mätingång - Spänning Område V fas-fas Max kontinuerlig överspänning V fas-fas Max stötspänning... 2kVrms fas-fas under 1 sek. Ingångsimpedans... > 1,3Mohm Börda... 0,5VA/fas Mätingång - Ström Mätområde...0,02.. 7A. Ingången är programmerbar för både 1A och 5A sekundärström. Max kontinuerlig överström... 10A (100A under 1 sek) Ingångsimpedans... 0,02 ohm. Börda... 0,05 VA / fas Mätnoggrannhet Spänning... +/- 0,2% ( 0,05% vid full skallängd) Ström... +/- 0,2% ( 0,01% vid full skallängd) Effekt... +/- 1,0% ( 0,1% vid full skallängd) Display Typ... LCD Antal punkter x 128 Bakgrundsbelyst... JA, valbara tider. Omgivande miljö Arbetstemperatur grc grc Lagringstemperatur grc grc Relativ fuktighet... max 75% Mekaniska data Material i kåpa... Metall Skyddsform... IP 50 front - IP 20 terminaler Vikt... 1,5 kg 4

5 Dimensioner Montering 1 2 Pict screw kit mounting Gränsbovägen Södertälje Telefon Telefax E-post

Normer: EMC: EN 61000-6-2, EN 61000-6-3 LVD: EN 60950 Matning:

Normer: EMC: EN 61000-6-2, EN 61000-6-3 LVD: EN 60950 Matning: Datoriserad Styr- och Övervakningsenhet (DUC) för Fastighetsautomation Teknisk Beskrivning Operatörspanel UCF48 / UCF32 UCF32 Max 96/48 signaler med lokal indikering, 3-färgade lysdioder (röd-gul-grön)
