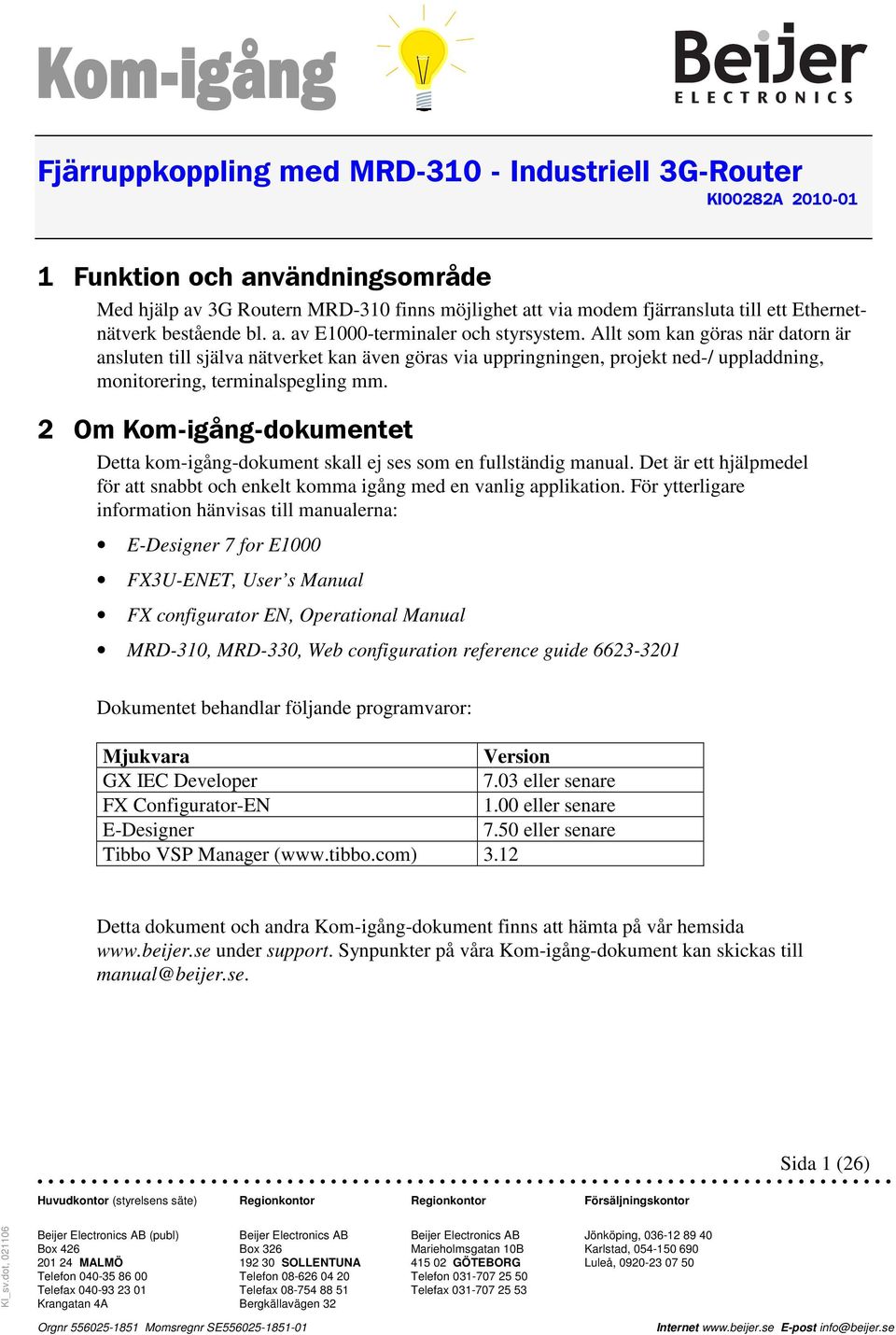

1 Fjärruppkoppling med MRD Industriell 3G-Router KI00282A Funktion och användningsområde Med hjälp av 3G Routern MRD-310 finns möjlighet att via modem fjärransluta till ett Ethernetnätverk bestående bl. a. av E1000-terminaler och styrsystem. Allt som kan göras när datorn är ansluten till själva nätverket kan även göras via uppringningen, projekt ned-/ uppladdning, monitorering, terminalspegling mm. 2 Om Kom-igång-dokumentet Detta kom-igång-dokument skall ej ses som en fullständig manual. Det är ett hjälpmedel för att snabbt och enkelt komma igång med en vanlig applikation. För ytterligare information hänvisas till manualerna: E-Designer 7 for E1000 FX3U-ENET, User s Manual FX configurator EN, Operational Manual MRD-310, MRD-330, Web configuration reference guide Dokumentet behandlar följande programvaror: Mjukvara Version GX IEC Developer 7.03 eller senare FX Configurator-EN 1.00 eller senare E-Designer 7.50 eller senare Tibbo VSP Manager ( Detta dokument och andra Kom-igång-dokument finns att hämta på vår hemsida under support. Synpunkter på våra Kom-igång-dokument kan skickas till manual@beijer.se. Sida 1 (26) Huvudkontor (styrelsens säte) Regionkontor Regionkontor Försäljningskontor Beijer Electronics AB (publ) Beijer Electronics AB Beijer Electronics AB Jönköping, Box 426 Box 326 Marieholmsgatan 10B Karlstad, MALMÖ SOLLENTUNA GÖTEBORG Luleå, Telefon Telefon Telefon Telefax Telefax Telefax Krangatan 4A Bergkällavägen 32 Orgnr Momsregnr SE Internet E-post info@beijer.se

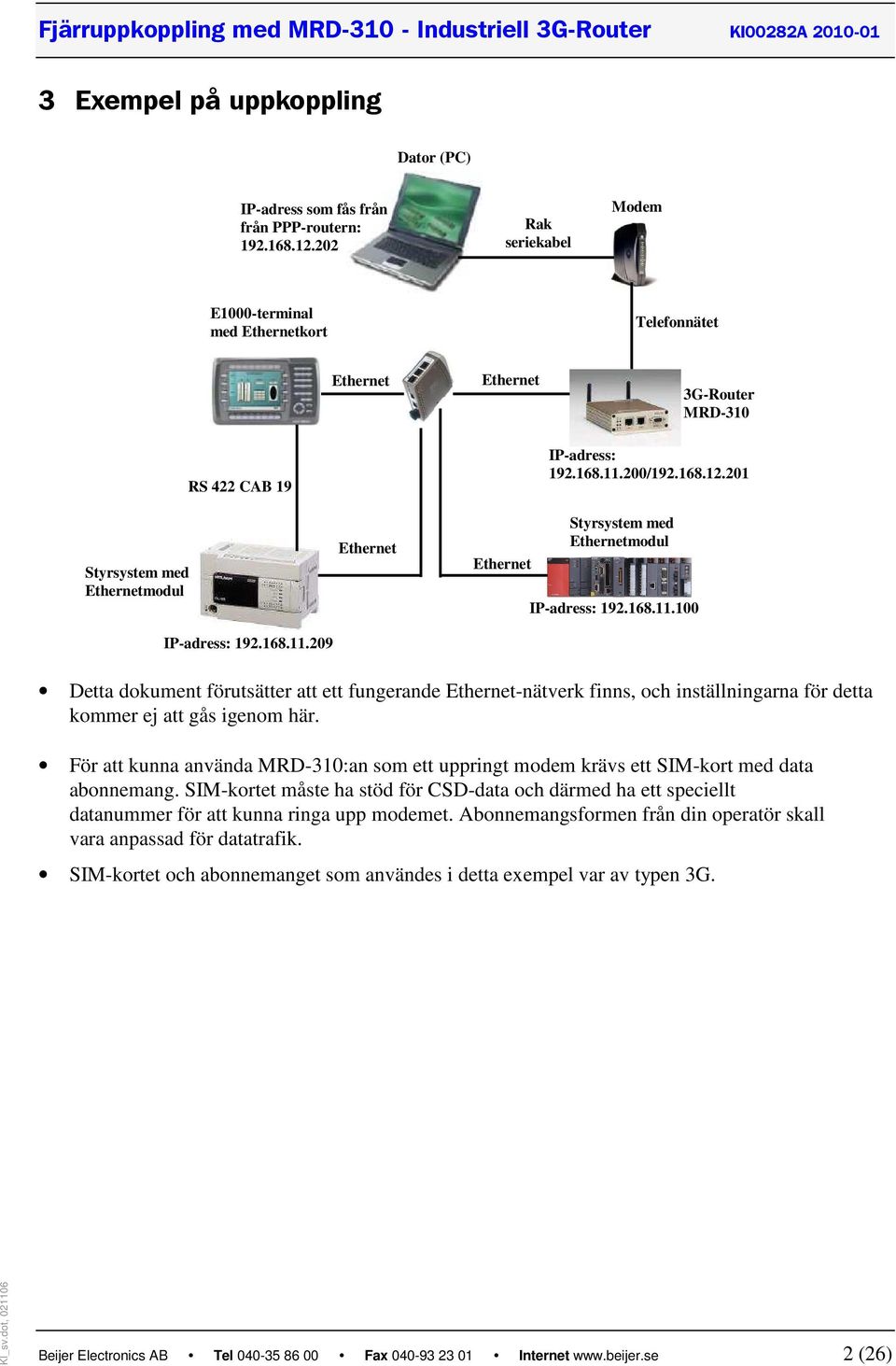

2 3 Exempel på uppkoppling Dator (PC) IP-adress som fås från från PPP-routern: Rak seriekabel Modem E1000-terminal med Ethernetkort Telefonnätet 1 IP-adress: Styrsystem med Ethernetmodul RS 422 CAB 19 Ethernet Ethernet Ethernet Ethernet Styrsystem med Ethernetmodul 3G-Router MRD-310 PPP IP-adress: / IP-adress: IP-adress: Detta dokument förutsätter att ett fungerande Ethernet-nätverk finns, och inställningarna för detta kommer ej att gås igenom här. För att kunna använda MRD-310:an som ett uppringt modem krävs ett SIM-kort med data abonnemang. SIM-kortet måste ha stöd för CSD-data och därmed ha ett speciellt datanummer för att kunna ringa upp modemet. Abonnemangsformen från din operatör skall vara anpassad för datatrafik. SIM-kortet och abonnemanget som användes i detta exempel var av typen 3G. Beijer Electronics AB Tel Fax Internet 2 (26)

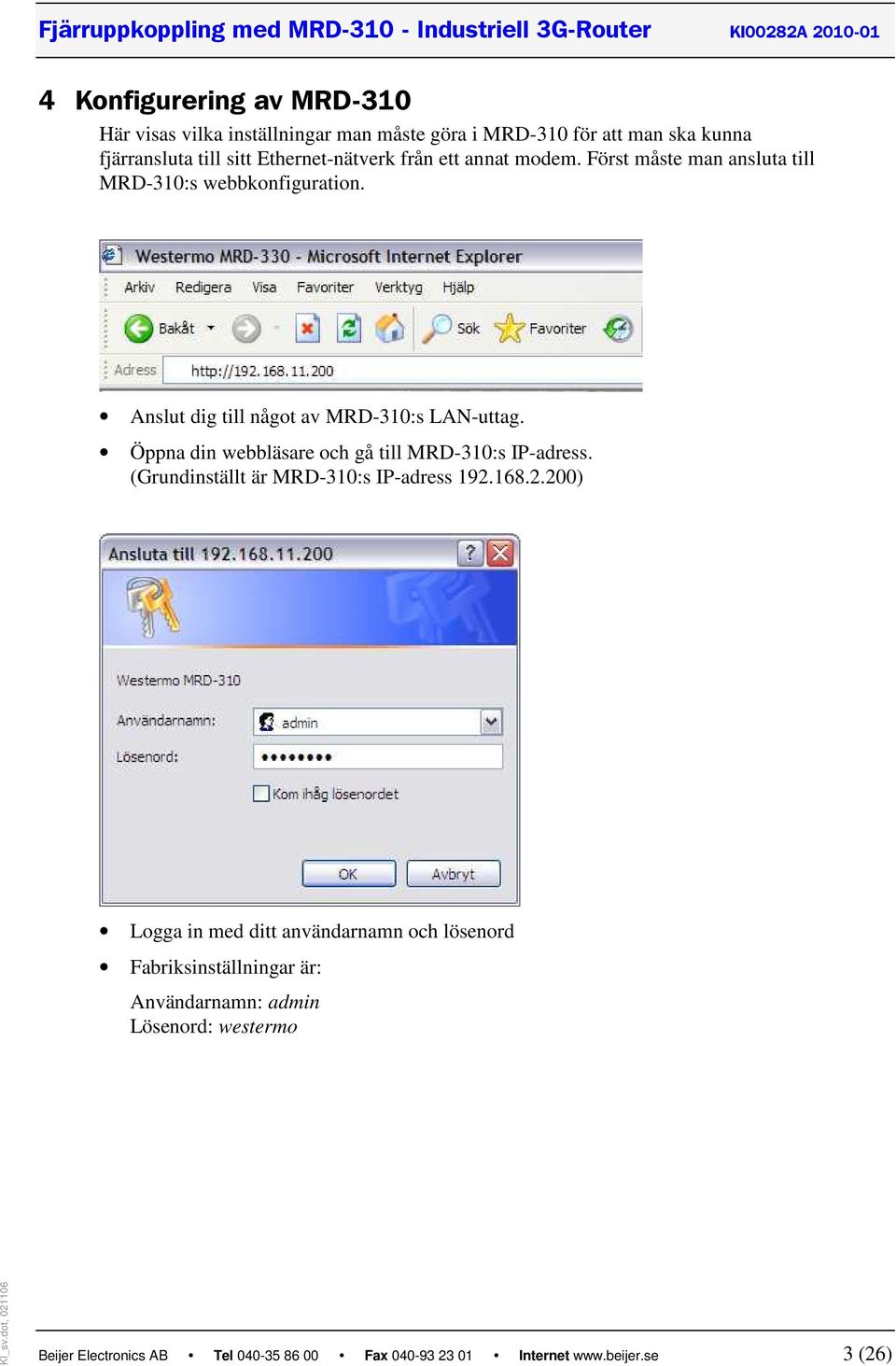

3 4 Konfigurering av MRD-310 Här visas vilka inställningar man måste göra i MRD-310 för att man ska kunna fjärransluta till sitt Ethernet-nätverk från ett annat modem. Först måste man ansluta till MRD-310:s webbkonfiguration. Anslut dig till något av MRD-310:s LAN-uttag. Öppna din webbläsare och gå till MRD-310:s IP-adress. (Grundinställt är MRD-310:s IP-adress ) Logga in med ditt användarnamn och lösenord Fabriksinställningar är: Användarnamn: admin Lösenord: westermo Beijer Electronics AB Tel Fax Internet 3 (26)

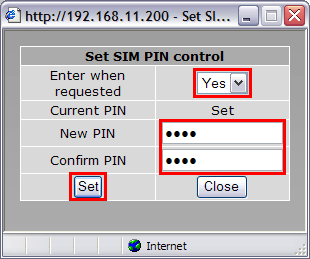

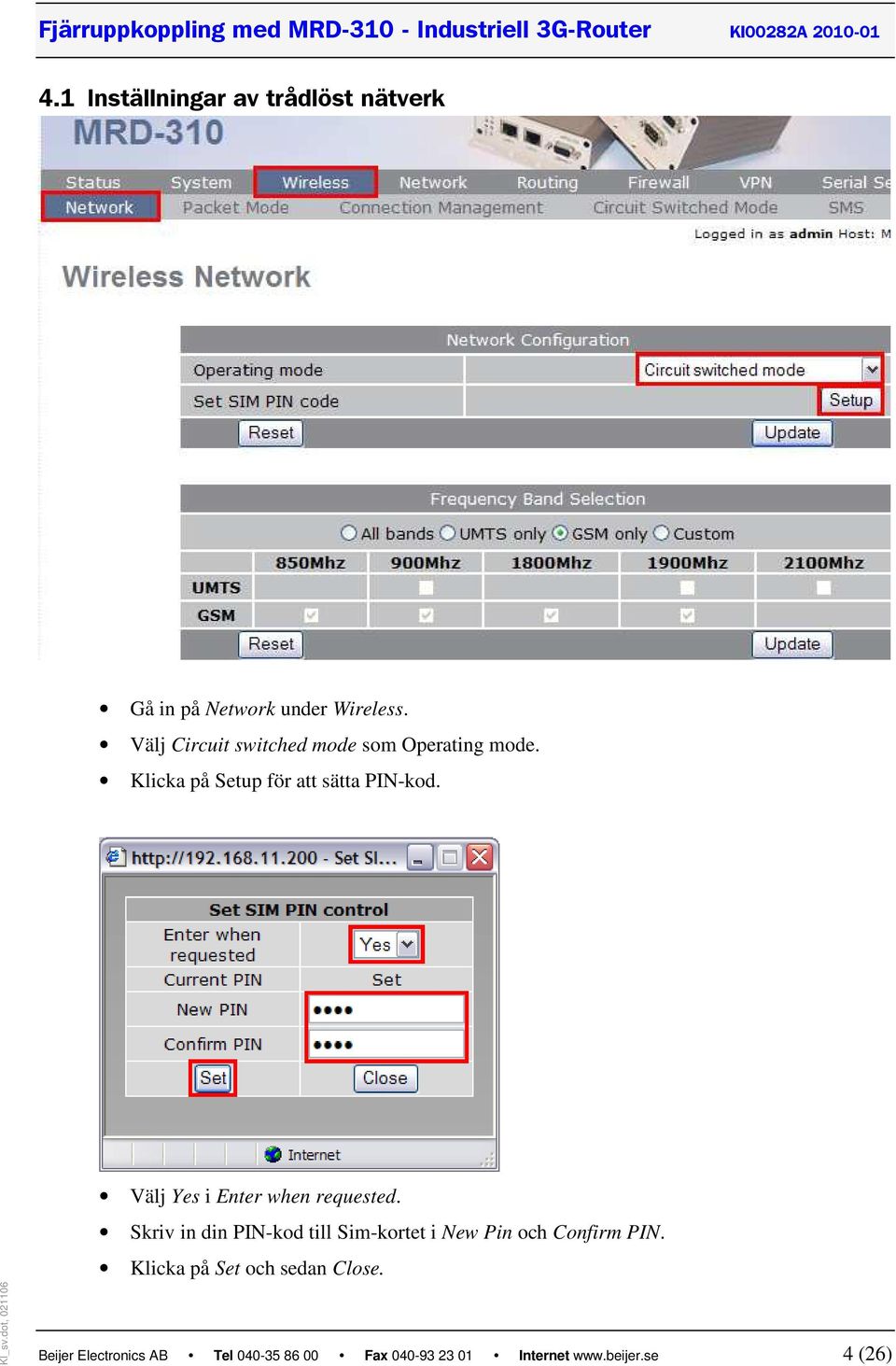

4 4.1 Inställningar av trådlöst nätverk Gå in på Network under Wireless. Välj Circuit switched mode som Operating mode. Klicka på Setup för att sätta PIN-kod. Välj Yes i Enter when requested. Skriv in din PIN-kod till Sim-kortet i New Pin och Confirm PIN. Klicka på Set och sedan Close. Beijer Electronics AB Tel Fax Internet 4 (26)

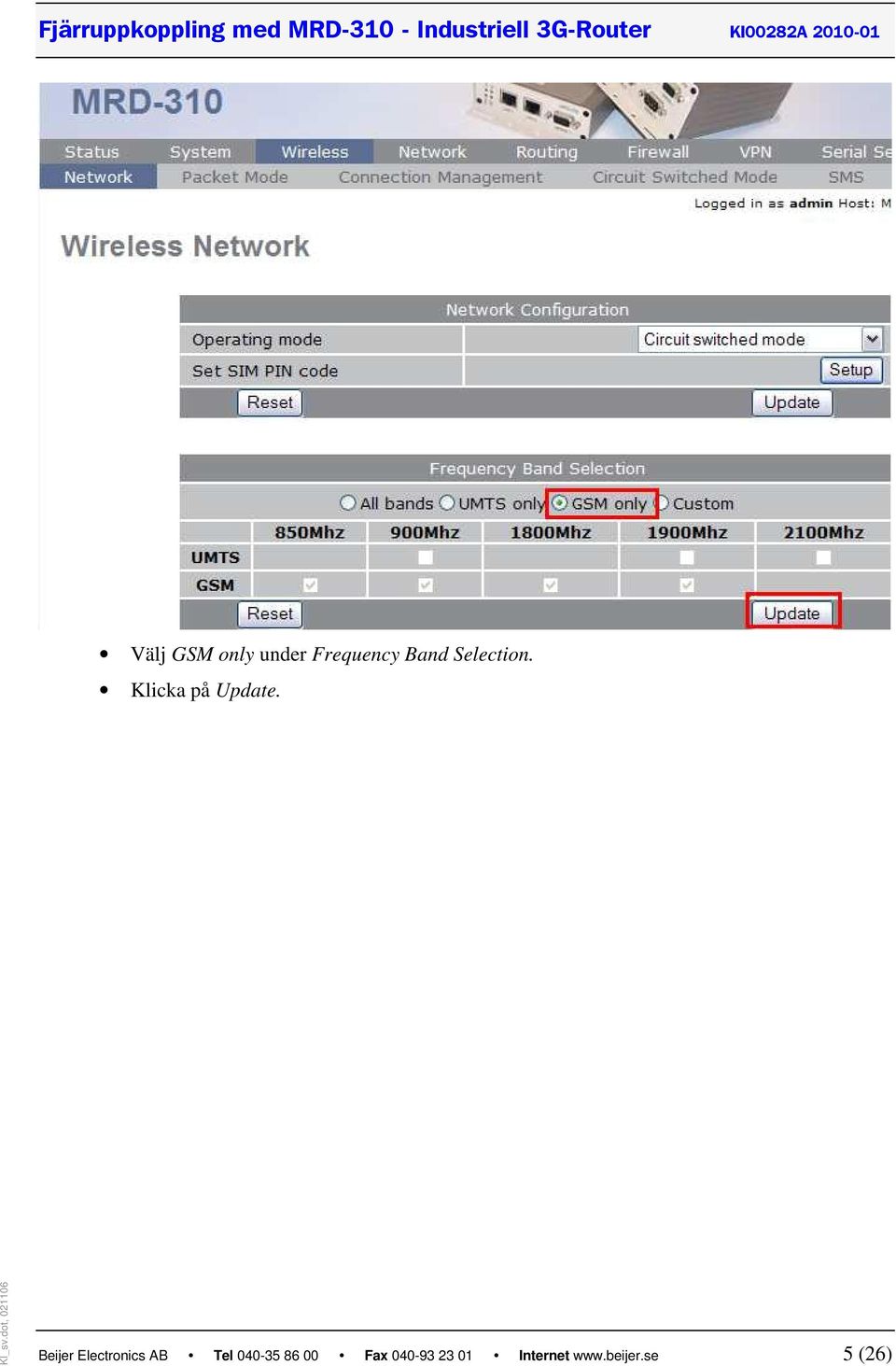

5 Välj GSM only under Frequency Band Selection. Klicka på Update. Beijer Electronics AB Tel Fax Internet 5 (26)

6 4.2 Inställning av Circuit Switched Mode Gå till Circuit Switched Mode under Wireless. Välj PPP server som Operating Mode. Klicka på Update. Klicka på pennan under Edit för att kunna göra inställningar för PPP servern. Beijer Electronics AB Tel Fax Internet 6 (26)

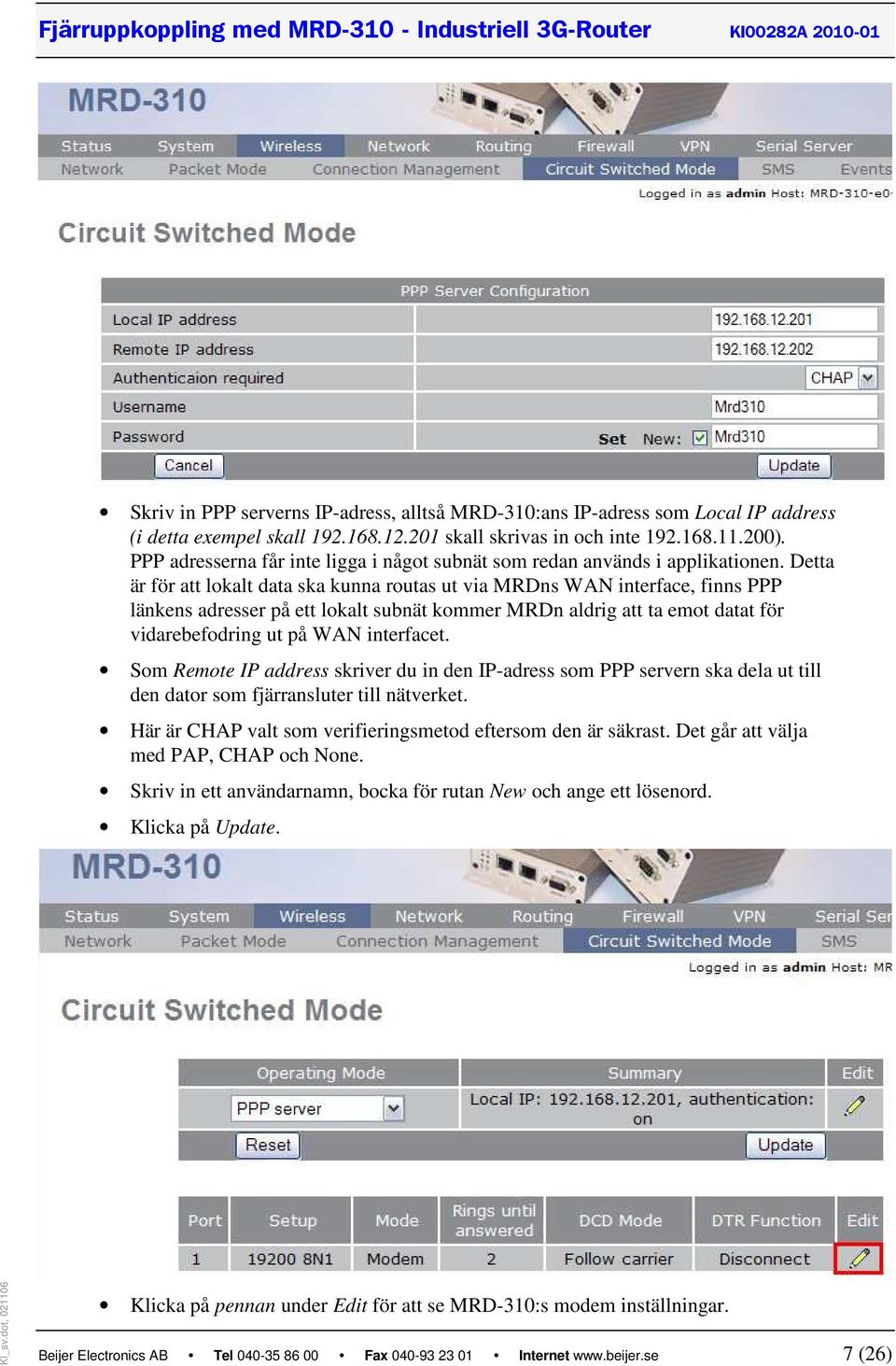

7 Skriv in PPP serverns IP-adress, alltså MRD-310:ans IP-adress som Local IP address (i detta exempel skall skall skrivas in och inte ). PPP adresserna får inte ligga i något subnät som redan används i applikationen. Detta är för att lokalt data ska kunna routas ut via MRDns WAN interface, finns PPP länkens adresser på ett lokalt subnät kommer MRDn aldrig att ta emot datat för vidarebefodring ut på WAN interfacet. Som Remote IP address skriver du in den IP-adress som PPP servern ska dela ut till den dator som fjärransluter till nätverket. Här är CHAP valt som verifieringsmetod eftersom den är säkrast. Det går att välja med PAP, CHAP och None. Skriv in ett användarnamn, bocka för rutan New och ange ett lösenord. Klicka på Update. Klicka på pennan under Edit för att se MRD-310:s modem inställningar. Beijer Electronics AB Tel Fax Internet 7 (26)

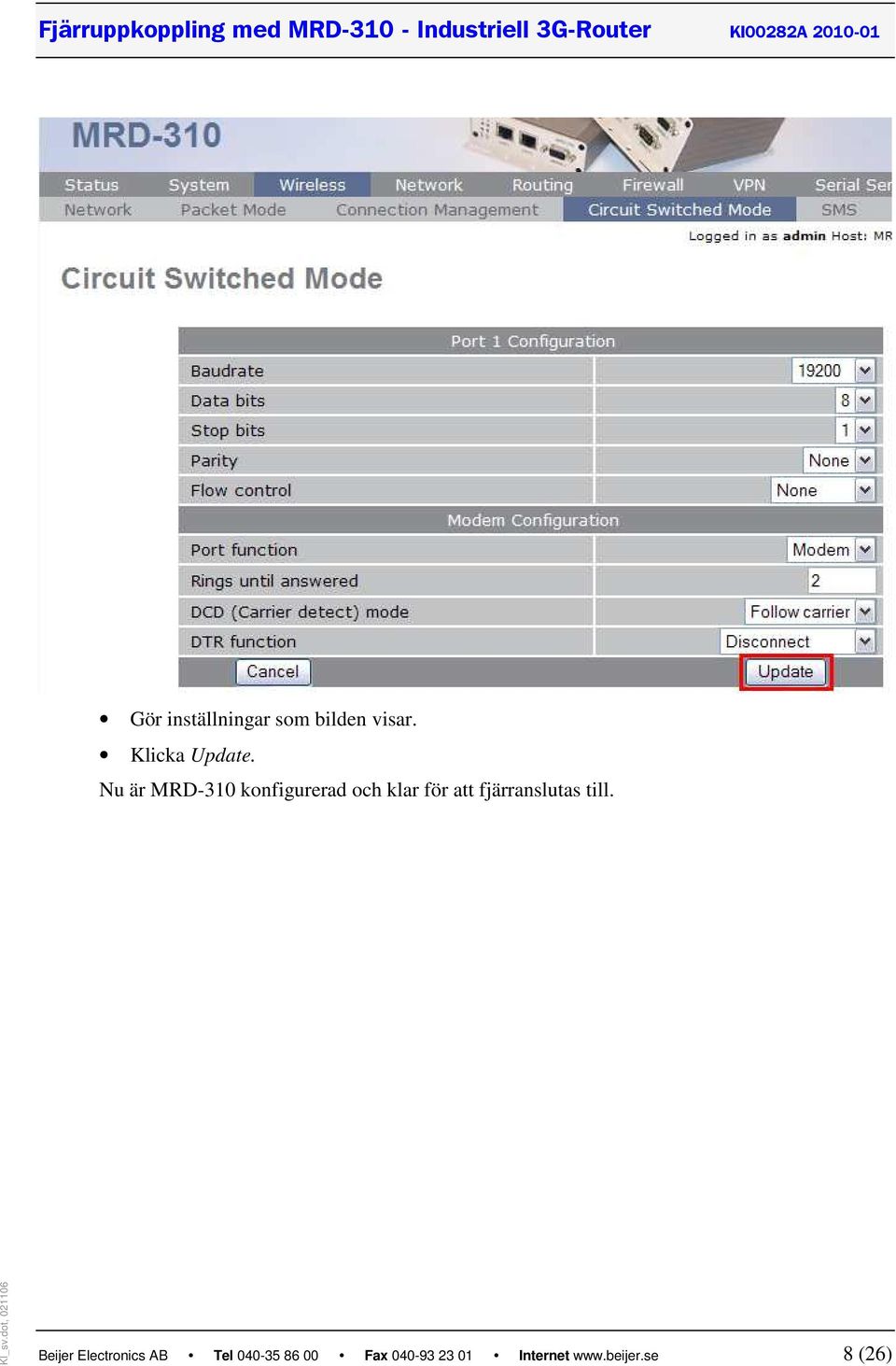

8 Gör inställningar som bilden visar. Klicka Update. Nu är MRD-310 konfigurerad och klar för att fjärranslutas till. Beijer Electronics AB Tel Fax Internet 8 (26)

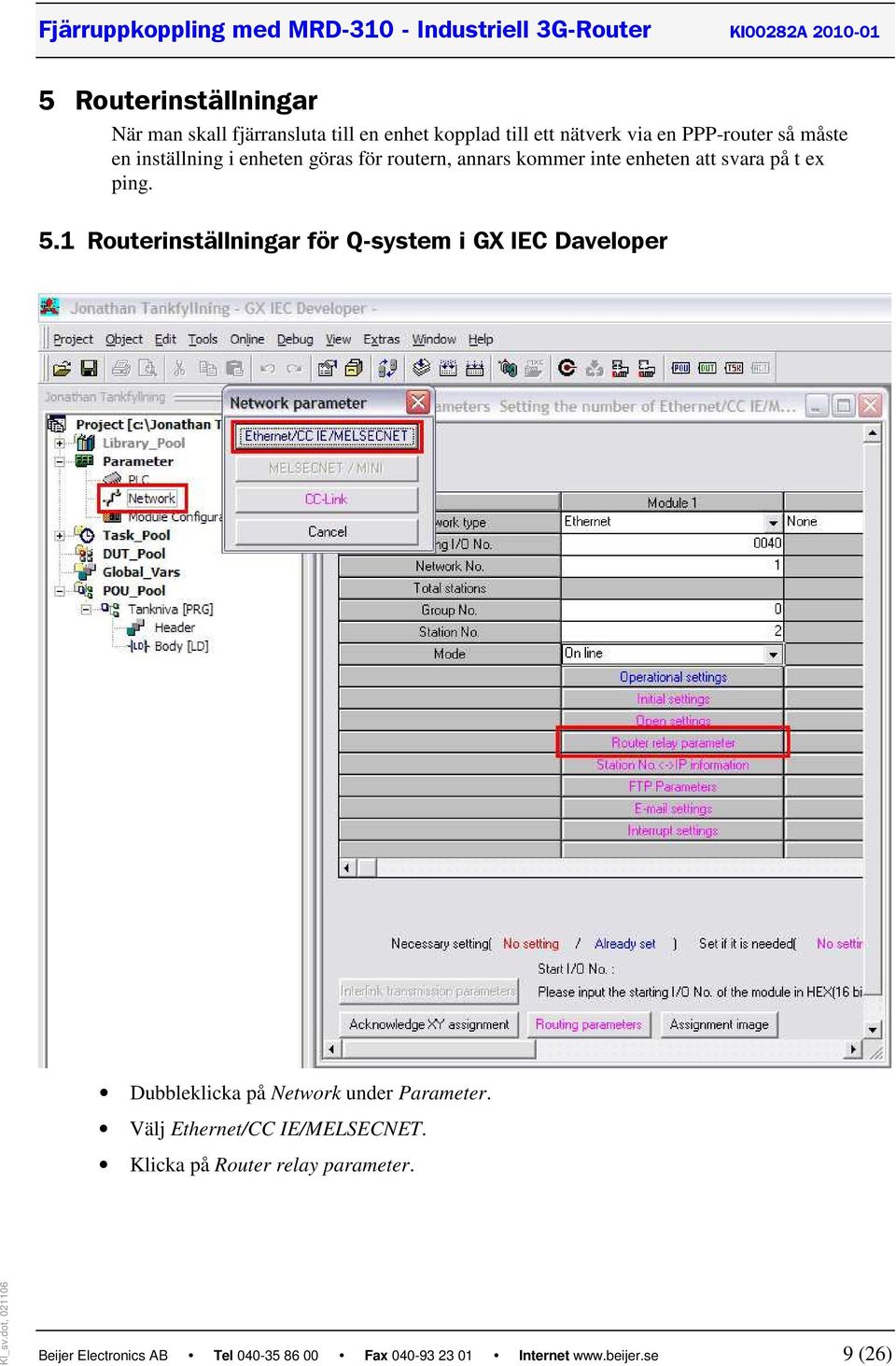

9 5 Routerinställningar När man skall fjärransluta till en enhet kopplad till ett nätverk via en PPP-router så måste en inställning i enheten göras för routern, annars kommer inte enheten att svara på t ex ping. 5.1 Routerinställningar för Q-system i GX IEC Daveloper Dubbleklicka på Network under Parameter. Välj Ethernet/CC IE/MELSECNET. Klicka på Router relay parameter. Beijer Electronics AB Tel Fax Internet 9 (26)

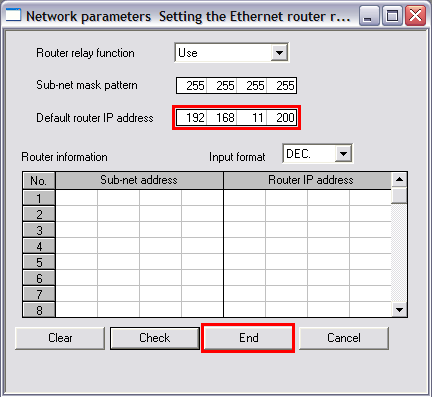

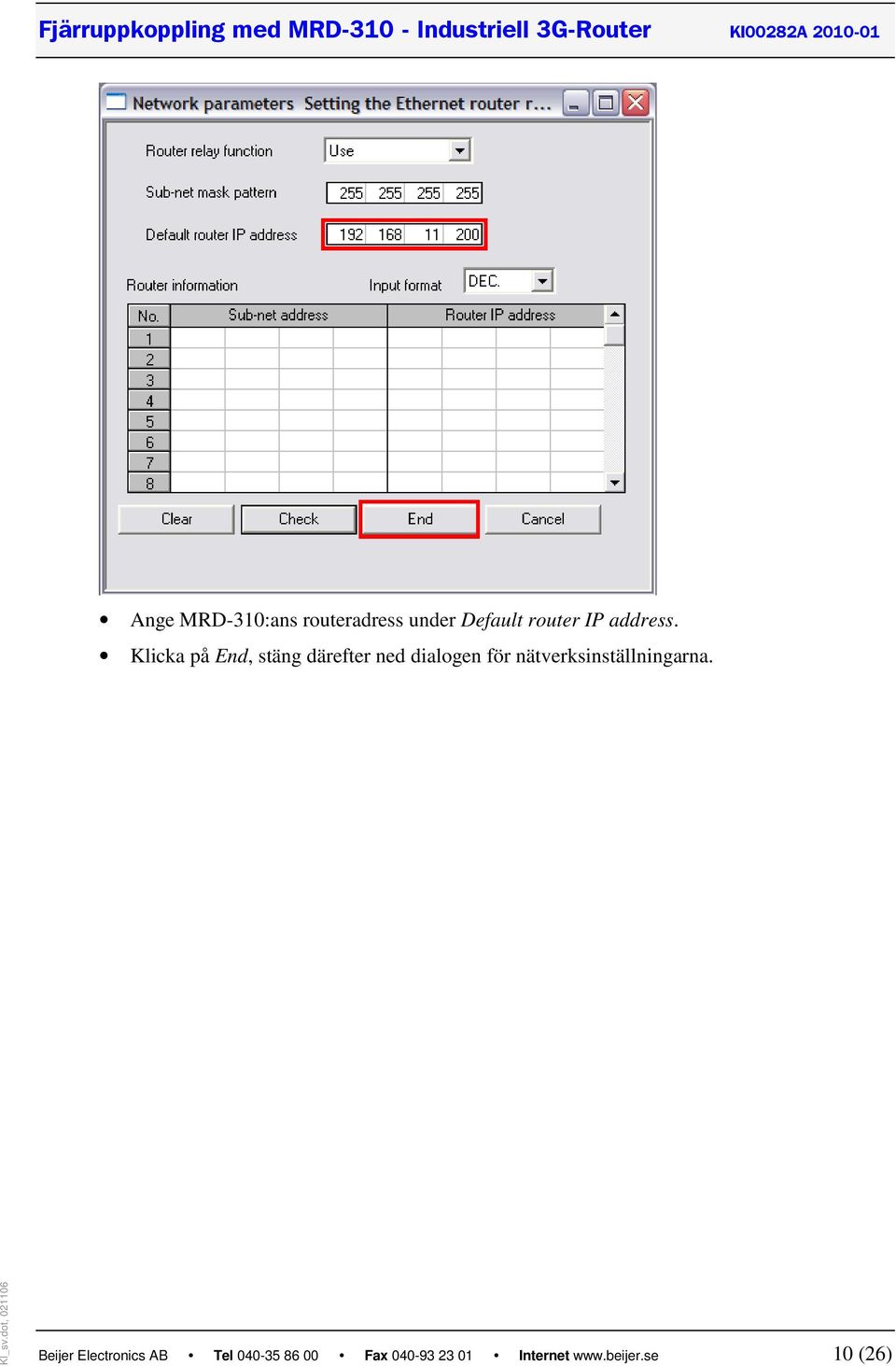

10 Ange MRD-310:ans routeradress under Default router IP address. Klicka på End, stäng därefter ned dialogen för nätverksinställningarna. Beijer Electronics AB Tel Fax Internet 10 (26)

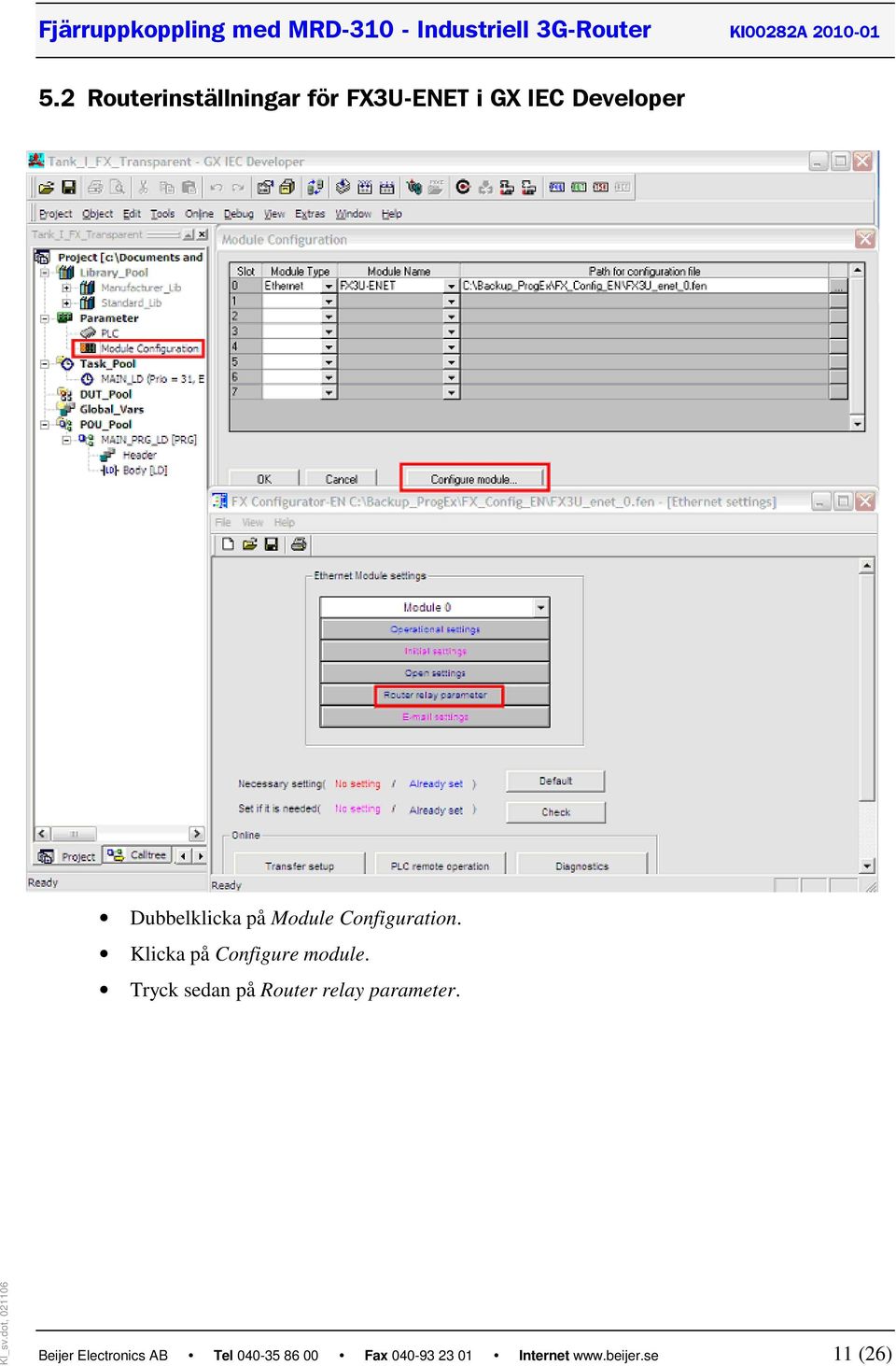

11 5.2 Routerinställningar för FX3U-ENET i GX IEC Developer Dubbelklicka på Module Configuration. Klicka på Configure module. Tryck sedan på Router relay parameter. Beijer Electronics AB Tel Fax Internet 11 (26)

12 Välj Use i Router relay function. Skriv in IP-adressen för MRD-310:an. Beijer Electronics AB Tel Fax Internet 12 (26)

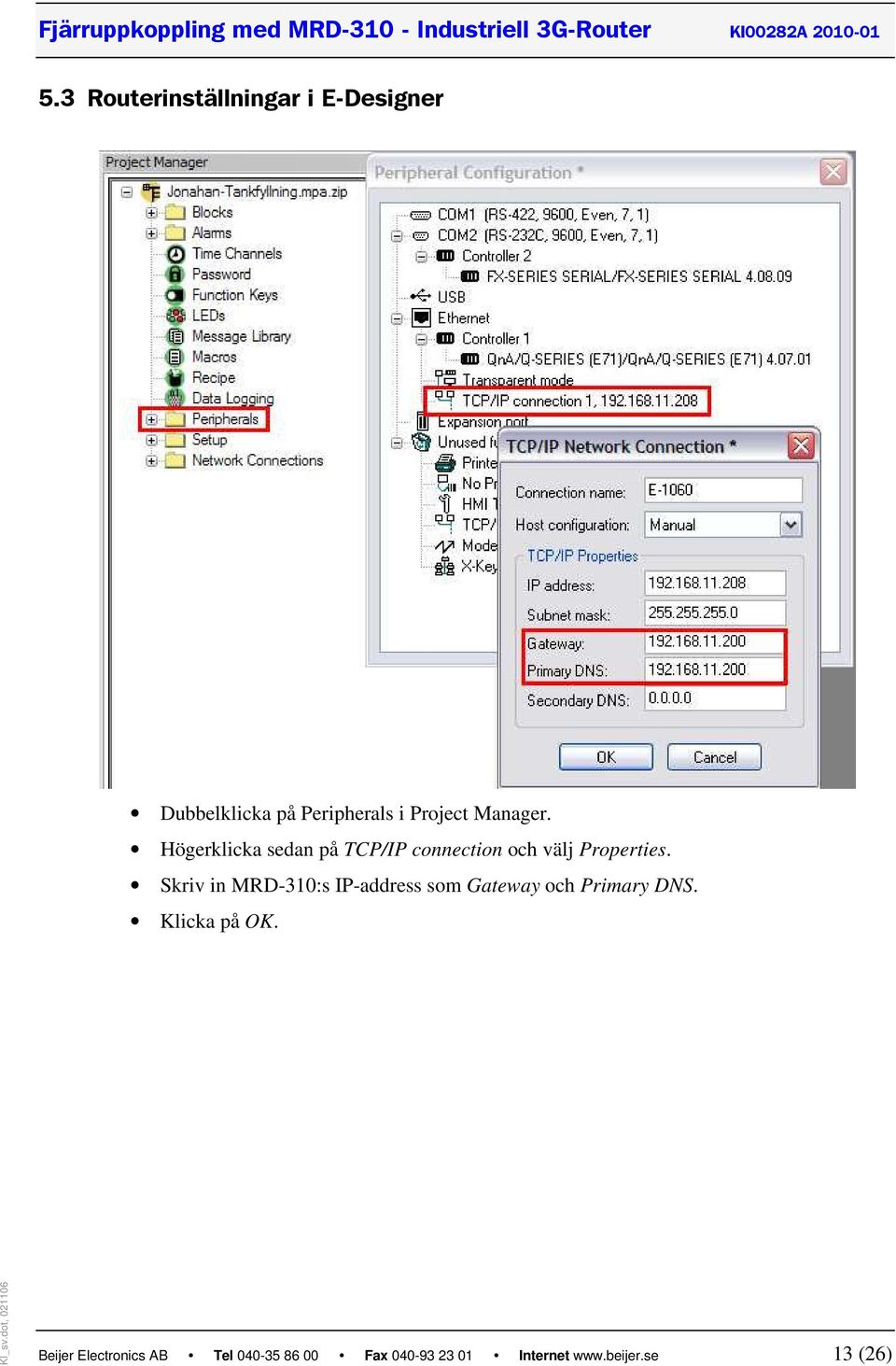

13 5.3 Routerinställningar i E-Designer Dubbelklicka på Peripherals i Project Manager. Högerklicka sedan på TCP/IP connection och välj Properties. Skriv in MRD-310:s IP-address som Gateway och Primary DNS. Klicka på OK. Beijer Electronics AB Tel Fax Internet 13 (26)

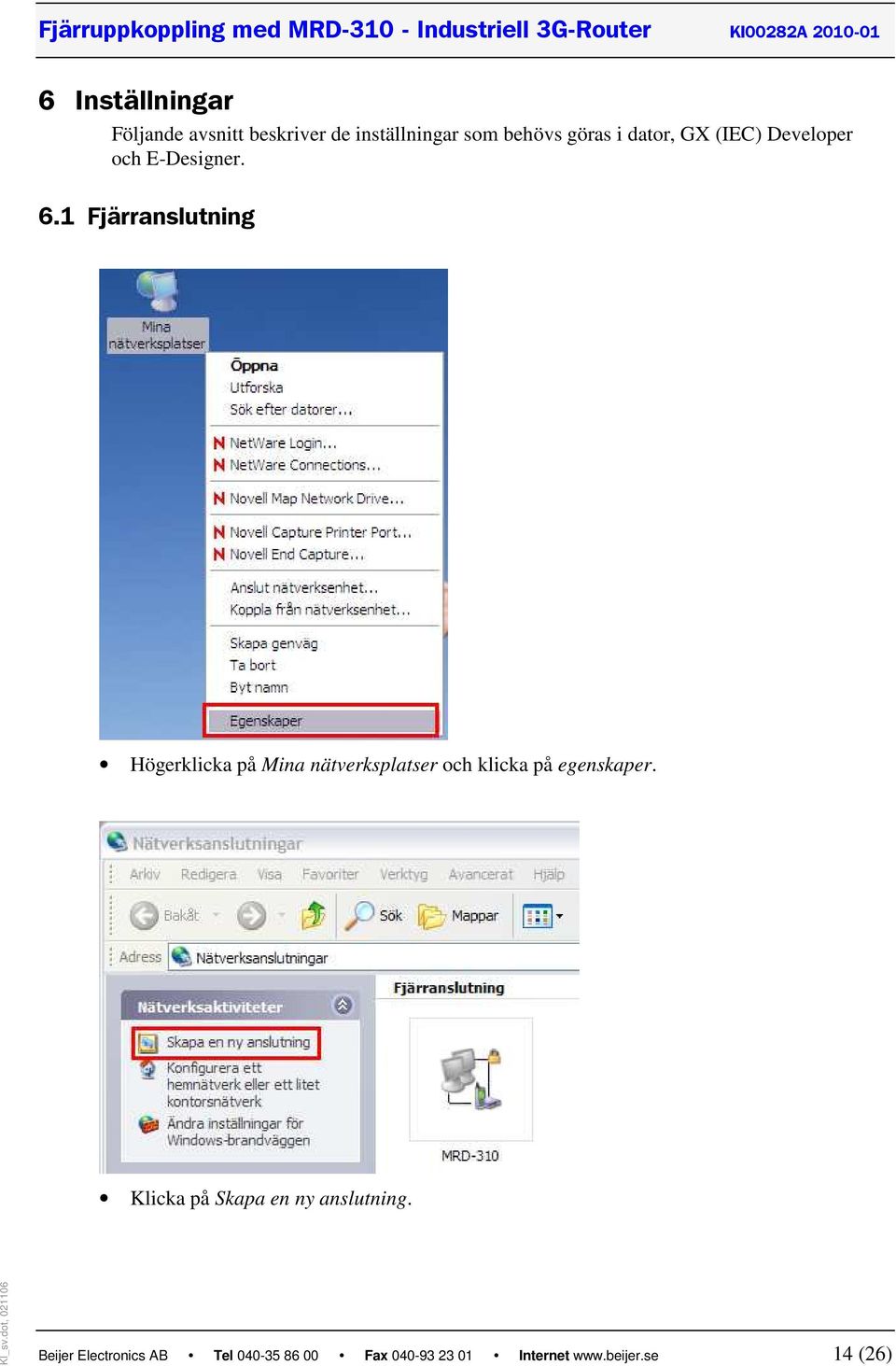

14 6 Inställningar Följande avsnitt beskriver de inställningar som behövs göras i dator, GX (IEC) Developer och E-Designer. 6.1 Fjärranslutning Högerklicka på Mina nätverksplatser och klicka på egenskaper. Klicka på Skapa en ny anslutning. Beijer Electronics AB Tel Fax Internet 14 (26)

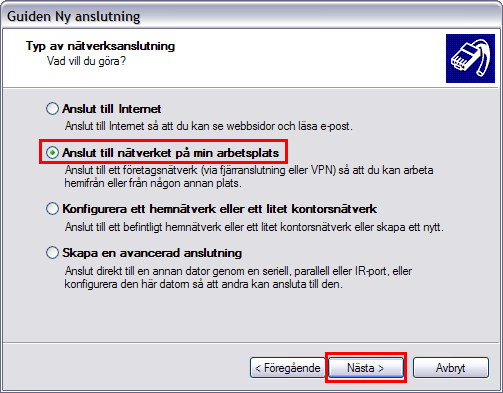

15 Fortsätt guiden genom att klicka Nästa. Välj alternativet Anslut till nätverket på min arbetsplats. Klicka Nästa. Beijer Electronics AB Tel Fax Internet 15 (26)

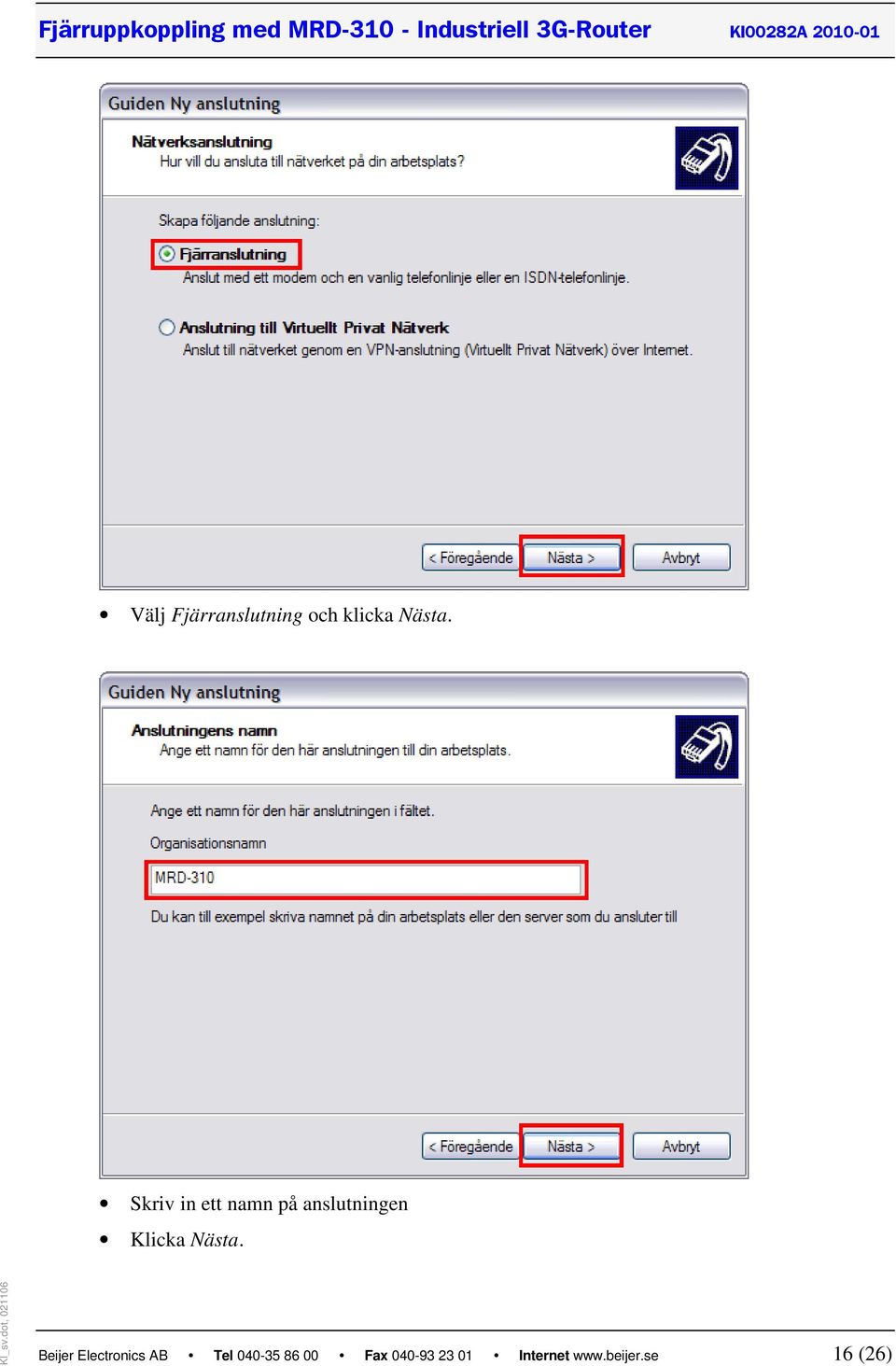

16 Välj Fjärranslutning och klicka Nästa. Skriv in ett namn på anslutningen Klicka Nästa. Beijer Electronics AB Tel Fax Internet 16 (26)

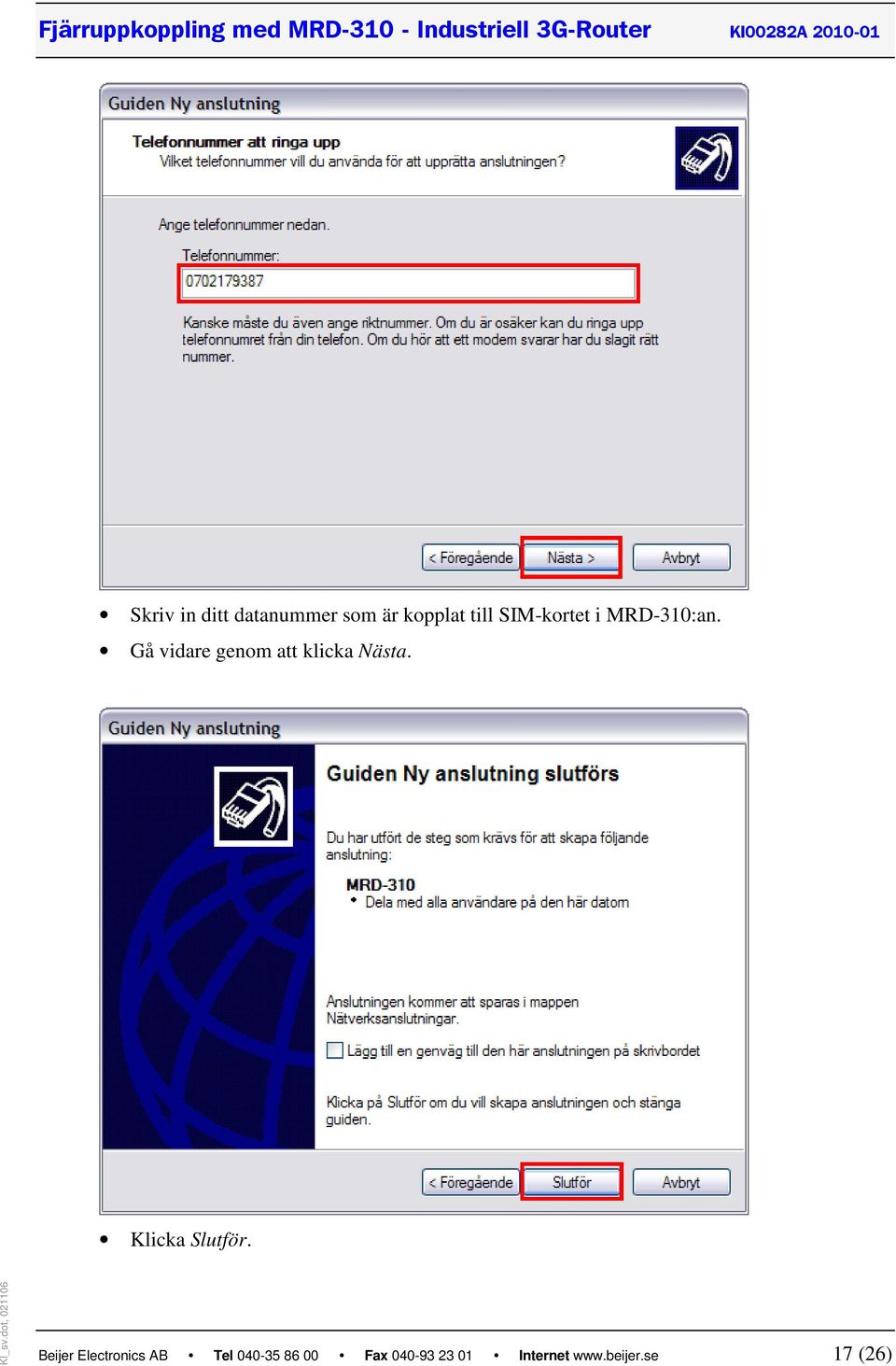

17 Skriv in ditt datanummer som är kopplat till SIM-kortet i MRD-310:an. Gå vidare genom att klicka Nästa. Klicka Slutför. Beijer Electronics AB Tel Fax Internet 17 (26)

18 Använd den skapade anslutningen för att ring upp MRD-310. Skriv in det användarnamn och lösenord du uppgav i PPP serverns inställningar. (se Kap 4.2) Klicka på Ring upp. När anslutningen är gjord så kan GX IEC Developer och E-Designer mm anslutas. Beijer Electronics AB Tel Fax Internet 18 (26)

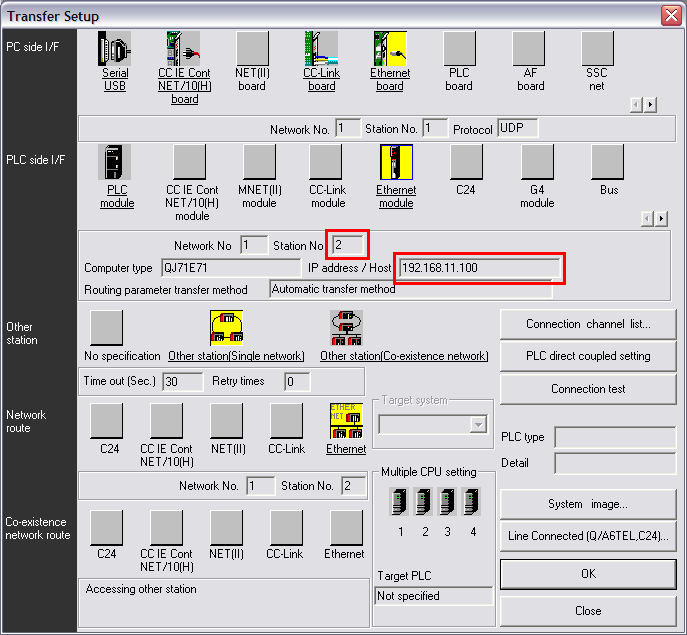

19 6.2 Kommunikationsinställningar i GX IEC Daveloper Under Transfer Setup / (Ports) i Online-menyn markeras Ethernet enligt bilden nedan. Ange styrenhetens Stationsnummer och IP-adress. Beijer Electronics AB Tel Fax Internet 19 (26)

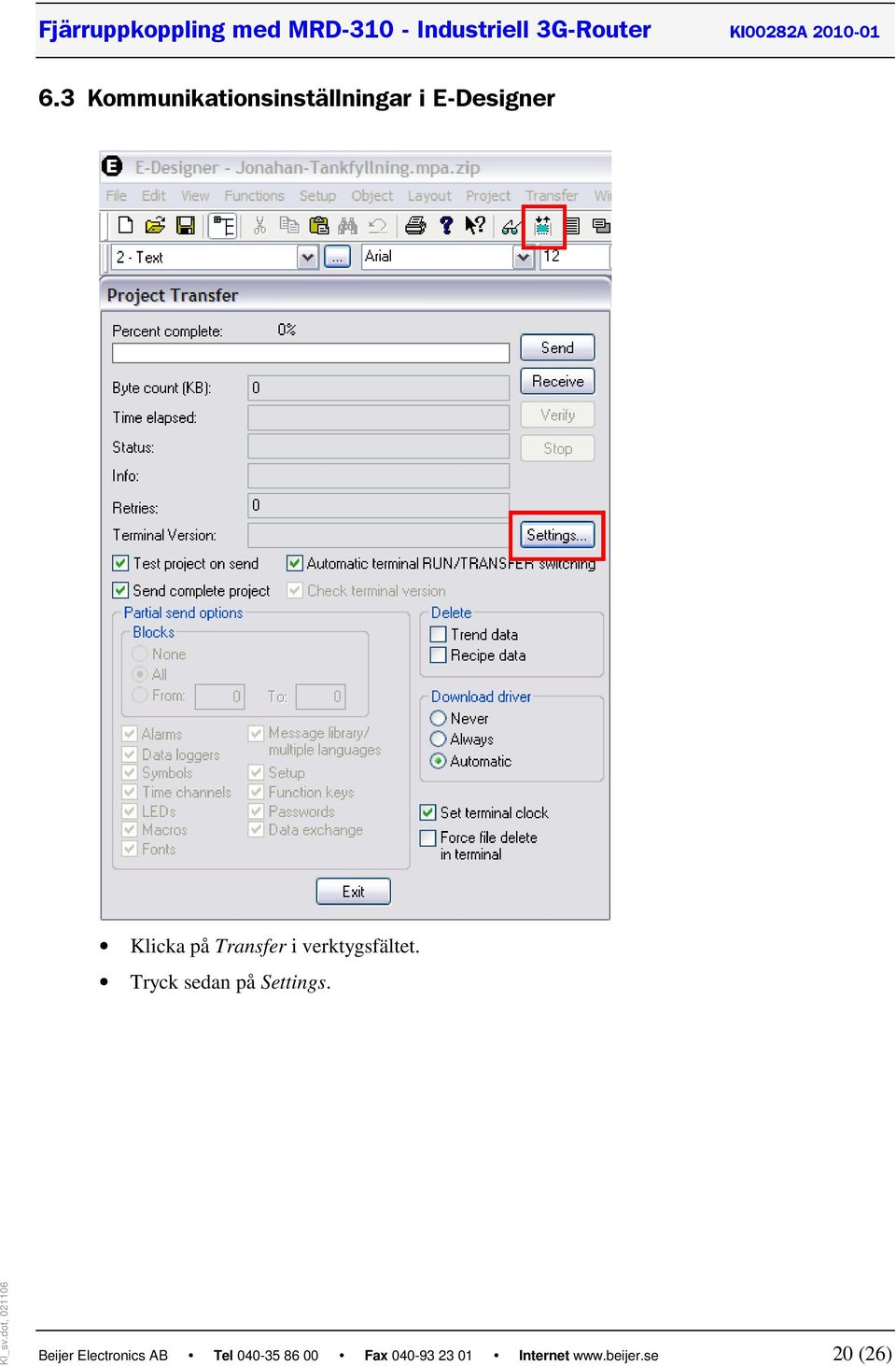

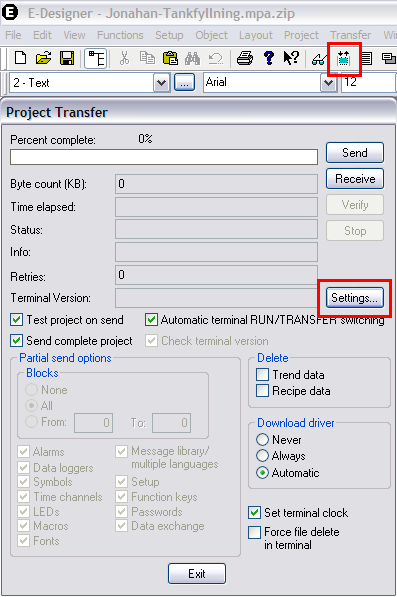

20 6.3 Kommunikationsinställningar i E-Designer Klicka på Transfer i verktygsfältet. Tryck sedan på Settings. Beijer Electronics AB Tel Fax Internet 20 (26)

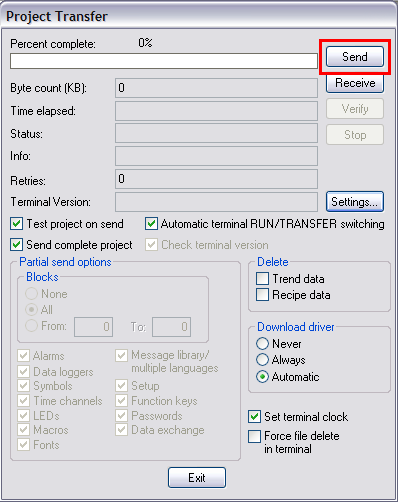

21 Välj Use TCP/IP transfer och klicka på OK. Klicka på Send. Beijer Electronics AB Tel Fax Internet 21 (26)

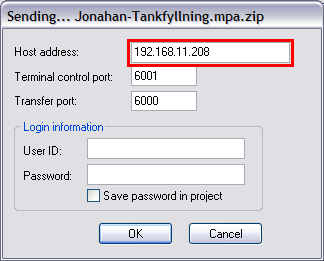

22 Skriv in terminalens IP-adress, klicka OK. Beijer Electronics AB Tel Fax Internet 22 (26)

23 7 Transparent mode med FX3U Med hjälp av Tibbo kan man skapa en virtuell COM-port för att via Ethernet komma åt ett FX system som sitter seriellt kopplat till en E-terminal Klicka Add för att skapa en virtuell COM-port. Välj COM-port.(COM5 eller högre) Använd port 6004 och protokollet UDP. Skriv in IP-adressen till terminalen som är kopplad till styrsystemet. Beijer Electronics AB Tel Fax Internet 23 (26)

24 Dubbelklicka på Peripherals i Project Manager Högerklicka på Transparent mode och välj Properties. Gör inställningar enligt bilden. Observera! IP-adress och portnummer skall stämma överens med inställningarna i Tibbo. Beijer Electronics AB Tel Fax Internet 24 (26)

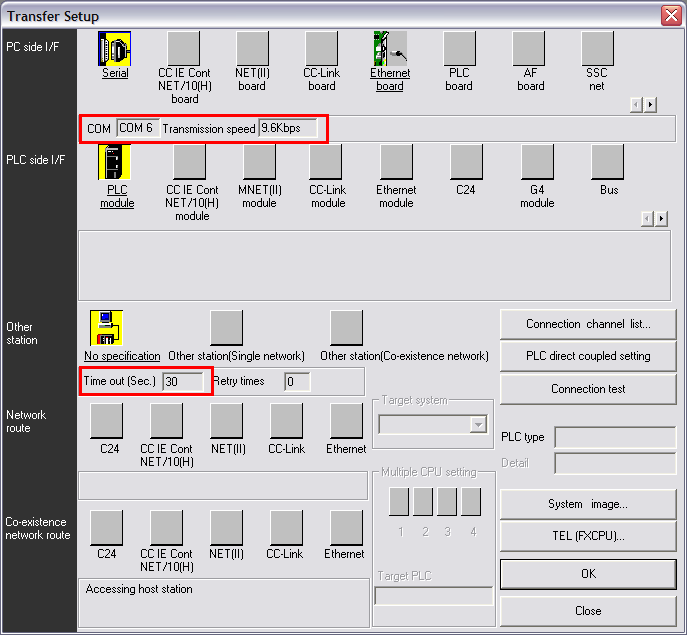

25 Under Transfer Setup / (Ports) i Online-menyn markeras portarna enligt bilden ovan. Använd den virtuella COM-port som du skapade i Tibbo. Beijer Electronics AB Tel Fax Internet 25 (26)

26 Dubbelklicka på PLC module. Klicka för via MAC/MTA transparent mode och klicka OK. Nu är allt klart för projekt ned-/uppladdning i transparent mode. Beijer Electronics AB Tel Fax Internet 26 (26)
