1 Modemprogrammering med PL7 PL7 Mjukvara Kom-igång med programmering via telefonmodem

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING ERFODERLIG HÅRDVARA ATT MONTERA VID DEN LOKALA PLC:N Användning TER-uttag Användning TSX SCP ATT ANVÄNDA VID SIN PC KONFIGURERING PLC Användning TER-uttag (CH. 0) Användning TSX SCP 111 (CH.1) SÄTTA UPP TD HYPERTERMINALEN AT-kommando till TD33-modemet INSTÄLLNING UNI-TELWAY DRIVER...7 Schneider Electric AB 2 (8)

3 1 INLEDNING Normalt när man programmerar en Micro / Premium PLC är man ansluten med en programmeringskabel direkt till PLC:n. För att vara ansluten på distans använder man normalt ett telefonmodem via fasta telefon ledningar. I vissa fall kan man även ansluta sig via GSM-modem, se separat dokument för beskrivning av detta. Vi rekomenderar inte att man programmerar eller gör programändringar via GSMmodem. Vi vill påtala risken med att programmera via modem. Det ligger inga tekniska hinder för att göra detta men risken för att förbindelsen ska brytas i programmeringsfasen finns. Om förbindelsen bryts i ett sådant ögonblick kan det orsaka att existerande program i PLC:n inte längre går att köra. Har man möjlighet att lokalt, där PLC:n befinner sig, återladda PLC-programmet så kan PLC:n återstartas. Finns inte detta måste man besöka PLC och återladda PLC programmet. 2 ERFODERLIG HÅRDVARA Man kan ansluta sitt modem på PLC-sidan till TER-uttaget på PLC:n eller till separat kommunikationskort TSX SCP 111 (Går ej på TSX 3705 / 08 / 10 ). Om man ansluter sig till TER-uttaget kommer eventuell operatörspanel på TER-uttaget ej fungera. På Premium sänks hastigheten när du är direktansluten med kabel från till 9600 (från baud på 57303, och 57453). Vi har valt att använda 9600 baud för modemprogrammering för att ha så säker överföring som möjligt. 2.1 ATT MONTERA VID DEN LOKALA PLC:N Användning TER-uttag TSX PCX 1130 TD 33 Kabel till modem rak Westermo modem Användning TSX SCP 111 TSX SCP 111 TSX SCP CC1030 TD 33 TSX CTC07 PCMCIA-kommunikationskort RS 232 C Kabel för dito kort, rak Westermo modem Övergång d-sub 25 till 9 för anslutning på TD ATT ANVÄNDA VID SIN PC För detta exempel har vi använt PL7 ver. 4.3 med Uni-Telway-driver V1.4 IE08. PowerBit 56 Office Externt Modem vid PC Standard modemkabel Kabel Denna beskrivning behandlar endast ovan nämnda modem. Om annat modem används är det upp till användaren att anpassa detta. Schneider Electric AB 3 (8)

4 3 KONFIGURERING PLC Användning TER-uttag (CH. 0) Ändra Wait Time till 150ms och baudrate till 9600 baud. Schneider Electric AB 4 (8)

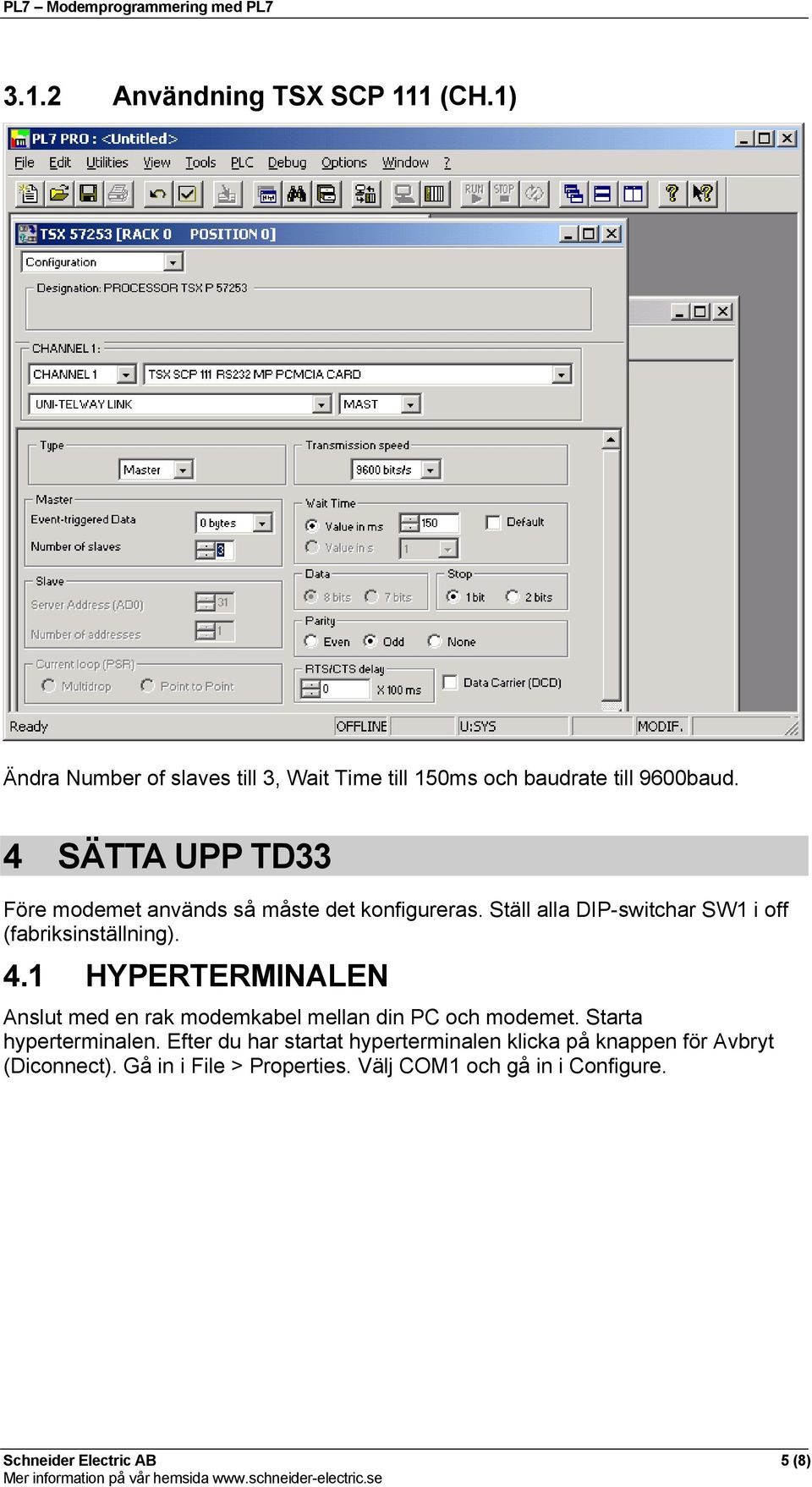

5 3.1.2 Användning TSX SCP 111 (CH.1) Ändra Number of slaves till 3, Wait Time till 150ms och baudrate till 9600baud. 4 SÄTTA UPP TD33 Före modemet används så måste det konfigureras. Ställ alla DIP-switchar SW1 i off (fabriksinställning). 4.1 HYPERTERMINALEN Anslut med en rak modemkabel mellan din PC och modemet. Starta hyperterminalen. Efter du har startat hyperterminalen klicka på knappen för Avbryt (Diconnect). Gå in i File > Properties. Välj COM1 och gå in i Configure. Schneider Electric AB 5 (8)

6 Ställ in kommunikationsparapetrarna för det som PLC:n är konfigurerad. Klicka OK. Schneider Electric AB 6 (8)

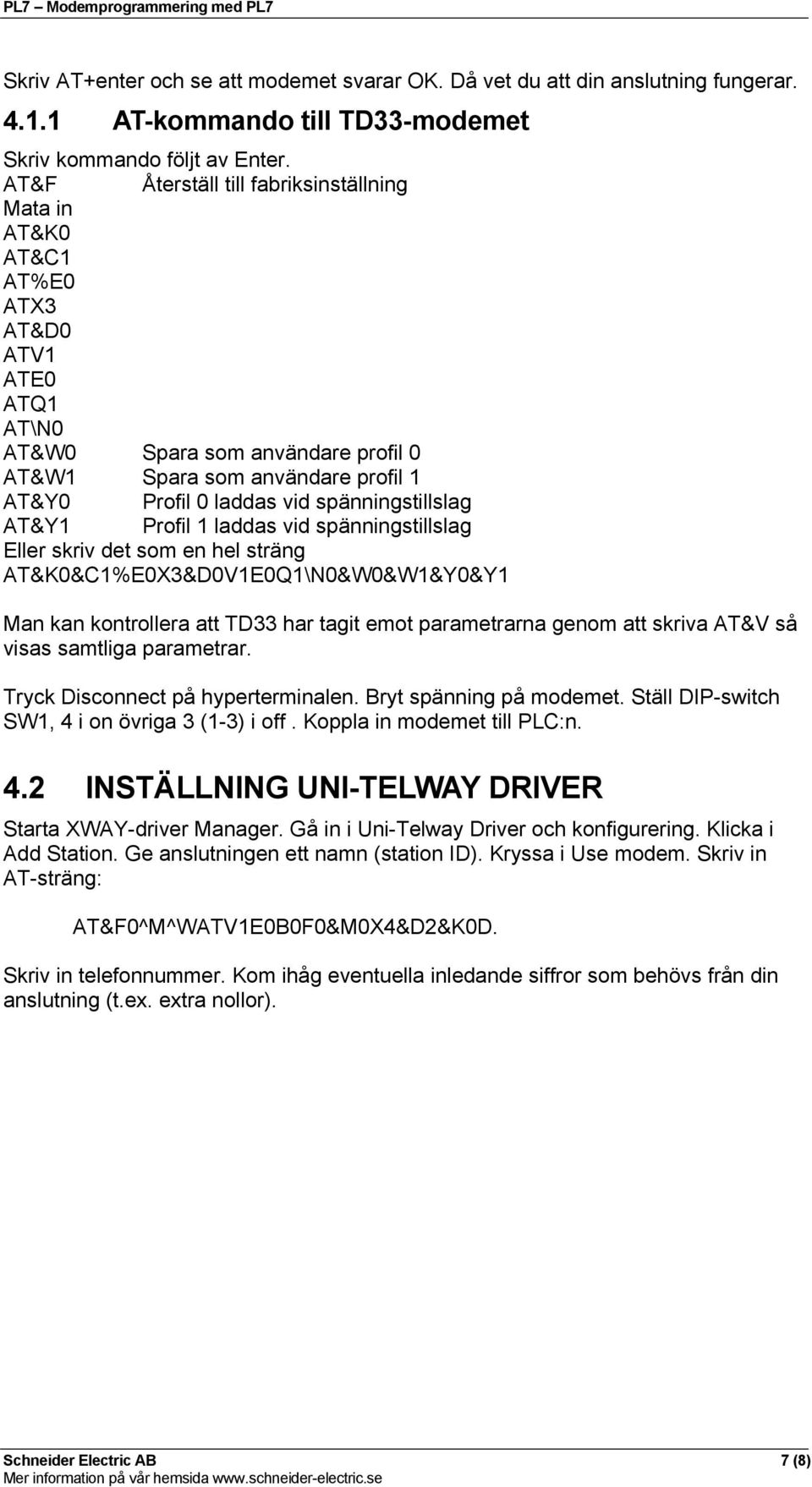

7 Skriv AT+enter och se att modemet svarar OK. Då vet du att din anslutning fungerar AT-kommando till TD33-modemet Skriv kommando följt av Enter. AT&F Återställ till fabriksinställning Mata in AT&K0 AT&C1 AT%E0 ATX3 AT&D0 ATV1 ATE0 ATQ1 AT\N0 AT&W0 Spara som användare profil 0 AT&W1 Spara som användare profil 1 AT&Y0 Profil 0 laddas vid spänningstillslag AT&Y1 Profil 1 laddas vid spänningstillslag Eller skriv det som en hel sträng AT&K0&C1%E0X3&D0V1E0Q1\N0&W0&W1&Y0&Y1 Man kan kontrollera att TD33 har tagit emot parametrarna genom att skriva AT&V så visas samtliga parametrar. Tryck Disconnect på hyperterminalen. Bryt spänning på modemet. Ställ DIP-switch SW1, 4 i on övriga 3 (1-3) i off. Koppla in modemet till PLC:n. 4.2 INSTÄLLNING UNI-TELWAY DRIVER Starta XWAY-driver Manager. Gå in i Uni-Telway Driver och konfigurering. Klicka i Add Station. Ge anslutningen ett namn (station ID). Kryssa i Use modem. Skriv in AT-sträng: AT&F0^M^WATV1E0B0F0&M0X4&D2&K0D. Skriv in telefonnummer. Kom ihåg eventuella inledande siffror som behövs från din anslutning (t.ex. extra nollor). Schneider Electric AB 7 (8)

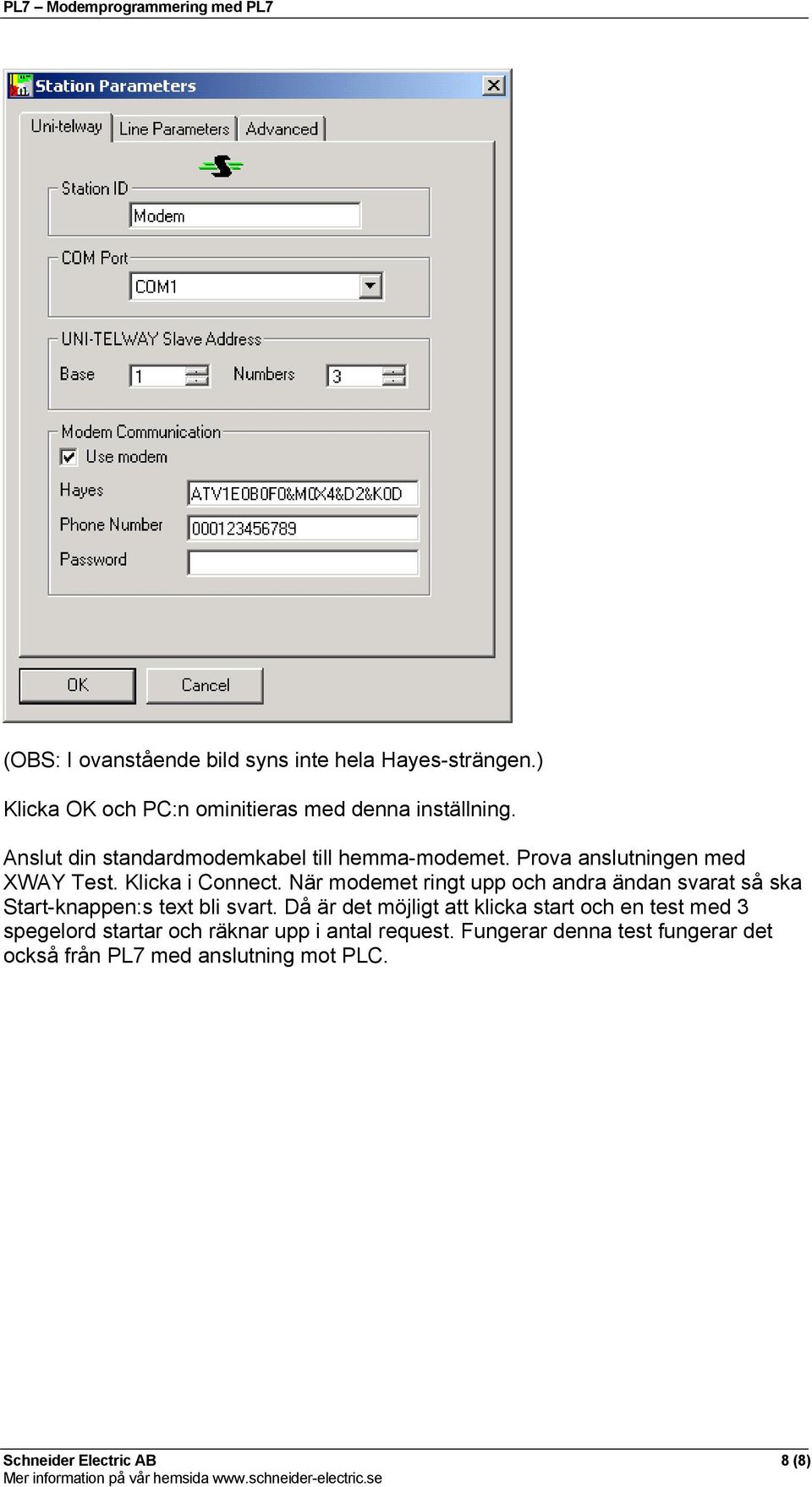

8 (OBS: I ovanstående bild syns inte hela Hayes-strängen.) Klicka OK och PC:n ominitieras med denna inställning. Anslut din standardmodemkabel till hemma-modemet. Prova anslutningen med XWAY Test. Klicka i Connect. När modemet ringt upp och andra ändan svarat så ska Start-knappen:s text bli svart. Då är det möjligt att klicka start och en test med 3 spegelord startar och räknar upp i antal request. Fungerar denna test fungerar det också från PL7 med anslutning mot PLC. Schneider Electric AB 8 (8)
