1 Ethernetkommunikation med FX-serien, FX2NC-ENET-ADP KI00206B FX1S FX1N FX2N(C) FX3U(C) 1 Funktion och användningsområde Med hjälp av Ethernetmodulen FX2NC-ENET-ADP kan man kommunicera med MELSEC FX1S, FX1N och FX2N(C) via Ethernet. Programmeringsverktygen GX IEC Developer, GX Developer eller MELSEC MEDOC kan användas för överföring av PLC-program samt monitorering av FX-systemet. CitectScada och Beijer Electronics OPC Server kan användas för att läsa och skriva värden till FX-systemet. 2 Om Kom-igång-dokumentet Detta Kom-igång-dokument skall ej ses som en fullständig manual. Det är ett hjälpmedel för att snabbt och enkelt komma igång med en vanlig applikation. Dokumentet behandlar följande hård- och mjukvara: Hårdvara FX2NC-ENET-ADP FX1N-CNV-BD eller FX2N-CNV-BD FX2NC, FX2N, FX1N, FX1S Mjukvara GX IEC Developer GX Developer MELSEC MEDOC Tibbo (Device Server Toolkit) version 3.12 *1 Leverantör Tibbo Technology Webb: *1 Alternativ lösning Serial/IP COM Port Redirector v4.8 from tacticalsoftware.com För mer info se Detta dokument och andra Kom-igång-dokument finns att hämta på vår hemsida under support. Synpunkter på våra Kom-igång-dokument kan skickas till manual@beijer.se. Beijer Electronics Automation AB ett företag inom Beijer Electronics-koncernen Sida 1 (11) KI_sv.dot, Huvudkontor (styrelsens säte) Regionkontor Regionkontor Försäljningskontor Box 426 Box 326 Marieholmsgatan 10B Jönköping MALMÖ SOLLENTUNA GÖTEBORG Luleå Telefon Telefon Telefon Telefax Telefax Telefax Krangatan 4A Bergkällavägen 32 Orgnr Momsregnr SE Internet E-post info@beijer.se

2 3 Inkoppling och kablage FX2NC-ENET-ADP ansluts på vänster sida av FX-systemet via FX1N-CNV-BD eller FX2N-CNV-BD, beroende på vilket FX-system som används. FX2NC behöver inget adapterkort. Modulen förbrukar 135 ma (5 V DC) från grundenheten. FX1S FX1N FX2N(C) Som kabel används CAT5 (skärmad) med RJ45-kontakter i båda ändarna. Kabeln ansluts mellan FX2NC-ENET-ADP och en switch eller en hub. Vill man ansluta direkt från nätverkskortet i datorn till FX2NC-ENET-ADP skall en korskopplad CAT5-kabel (skärmad) användas. Beijer Electronics Automation AB Tel Fax Internet 2 (11)

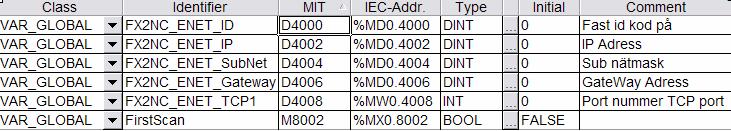

3 4 Konfigurering av FX-systemet Inställningar för Ethernet görs i PLC-programmet. Startadressen skall vara i steg om Vid uppstart av PLC-program söker FX2NC-ENET-ADP-kortet automatiskt efter koden 16#xxxxxx, de register som genomsöks är jämna tusental exempelvis: D0, D1000, D2000 o s v. (i nedanstående programexempel hittas koden i D4000, därför används D för kommunikationsinställningar) Inställningarna i globala variabellistan Program GX IEC Developer Beijer Electronics Automation AB Tel Fax Internet 3 (11)

4 De dataregister som används har följande funktion: Dataregister Funktion D4000+D4001 Fast identitetskod för FX2NC-ENET-ADP (45=E, 4E=N, 45=E, 54=T). D4002-D4003 IP-adressen för FX2NC-ENET-ADP. I exemplet används adressen C0 motsvarar 192, A8 motsvarar 168, 62 motsvarar 98 samt 1E motsvarar 30 hexadecimalt. D4004+D4005 Subnätmask (subnet mask). D4006+D4007 IP-adressen för gateway (måste anges även om det inte finns någon). D4008 Portnumret för TCP-port 1 (samma inställning som i Tibbo). Observera! Efter att man fört ner programmet till styrsystemet så måste spänningen slås FRÅN och TILL för att inställningarna skall gälla. Beijer Electronics Automation AB Tel Fax Internet 4 (11)

5 5 Inställningar i programmet Tibbo Programmet Tibbo är en gratismjukvara som skapar en virtuell COM-port för Ethernetkommunikation som sedan kan användas i olika programmeringsverktyg för överföring och monitorering av PLC-program via Ethernet. Ladda ned programmet Tibbo Device Server Toolkit (DST) från och installera det i datorn. Välj VSP Manager under Start-menyn Program - Tibbo. Klicka på Add VSP. Beijer Electronics Automation AB Tel Fax Internet 5 (11)

6 Gör inställningarna enligt bilden nedan (COM 5 eller högre) Observera! IP-adress och portnummer skall stämma överens med PLC-programmets adresser. Klicka på OK. Inställningarna för Tibbo är nu klara. Beijer Electronics Automation AB Tel Fax Internet 6 (11)

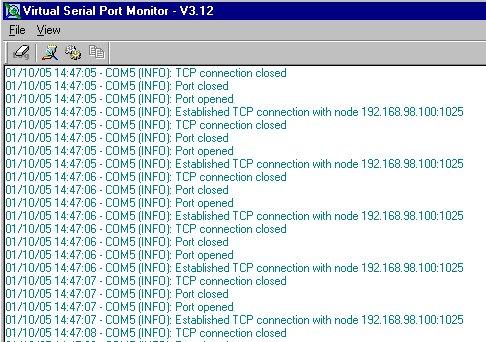

7 Dubbelklicka på ikonen för Virtual Seriel Port Monitor (längst ner till höger i Windows: Traybar) Om kommunikationen fungerar som det ska ser det ut enligt nedan. Om kommunikationen inte fungerar ser det ut enligt nedan (kontrollera konfigurationen i Tibbo) Beijer Electronics Automation AB Tel Fax Internet 7 (11)

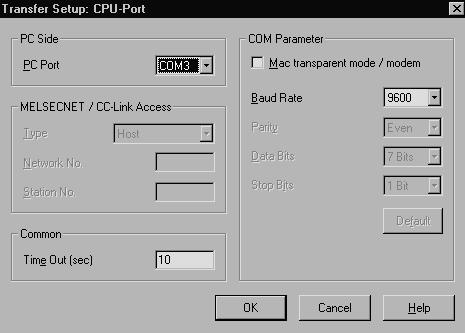

8 6 Inställningar i programmeringsverktygen Då man skall kommunicera med FX-systemet via Ethernet använder man den COM-port som angivits i Tibbo, i övrigt gör man på samma sätt som vid programmering via programmeringskabeln SC GX IEC Developer 5.02 Klicka på menyn Ports under Online/Transfer Setup. I fältet PC Port anges den COM-port som angivits i Tibbo. Klicka OK. Inställningarna i GX IEC Developer är nu klara. Beijer Electronics Automation AB Tel Fax Internet 8 (11)

9 6.2 GX Developer eller GX IEC Developer 6.00 eller senare Klicka på menyn Ports under Online/Transfer Setup. Dubbelklicka på Serial längst upp till vänster och välj den COM-port som angivits i Tibbo. Klicka OK. Inställningarna i GX (IEC) Developer är nu klara. Beijer Electronics Automation AB Tel Fax Internet 9 (11)

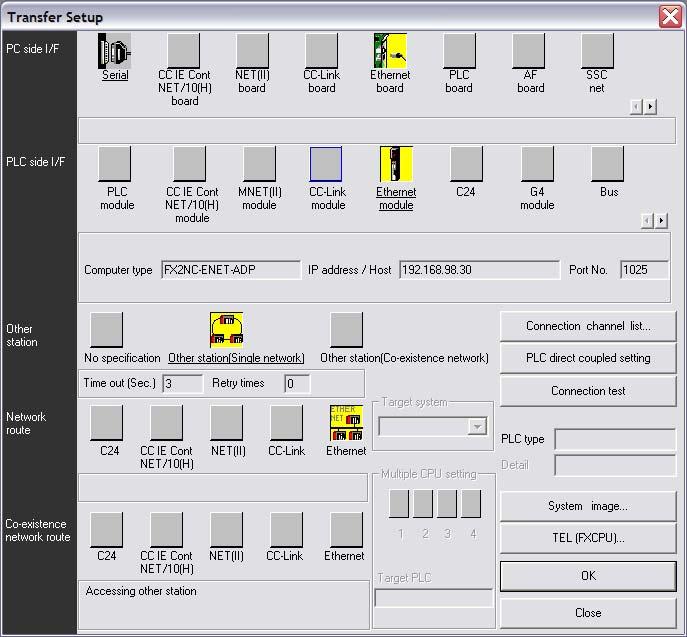

10 6.3 GX Developer eller GX IEC Developer 7.00 eller senare Klicka på menyn Ports under Online/Transfer Setup Dubbelklicka på Ethernet board längst upp Dubbelklicka därefter på Ethernet module och ställ in enligt nedan Klicka OK Inställningarna i GX (IEC) Developer är nu klara Beijer Electronics Automation AB Tel Fax Internet 10 (11)

11 6.4 MELSEC MEDOC Välj Transfer Välj Setup Under Port väljer man den COM-port som angivits i Tibbo. Inställningarna i MELSEC MEDOC är nu klara Beijer Electronics Automation AB Tel Fax Internet 11 (11)
