1 Manual Uppdaterad VAKA-CALL Master 4G Axema Access Control AB Box Stockholm, Sweden

2 VAKA-CALL Master 4G Abonnemang 3 Installation och konfiguration 3 Allmänna inställningar 4 Nätverk- och anslutningsinställningar 5 Nätverksinställningar porttelefon 5 Linjetyper 5 VoIP-inställningar 6 Användarkonto 6 Avancerat 7 Inkoppling av en port 7 Inkoppling av flera portar 8 Anslut till VAKA 8 Lägg till bricka och telefonnummer 9 Visa alltid namnlistan i porttelefonen 10 2 (10) Manual VAKA-CALL Master 4G

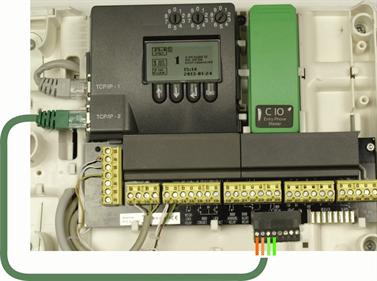

3 Abonnemang Abonnemang för mobilt bredband och IP-telefoni krävs för VAKA-CALL Master 4G och tecknas på Installation och konfiguration 1. C10-modulen levereras med en kabel vars plint ska kopplas in under modulen och kontakt till TCP/IP2 på valfri dörrcentral i systemet. 2. C11-modulerna monteras utan kabel på valfri modulplats på övriga dörrcentraler där porttelefoni önskas. 3. Logga in som installatör i VAKA-programvaran. 4. VAKA hittar automatiskt ny hårdvara och en dialogruta (Ny hårdvara har hittats.) kommer att dyka upp. 5. Klicka på dialogrutan och följ instruktionerna för att installera modulen. 6. Ny hårdvara kan även installeras under Inställningar - Installation - Installation av terminal / modul. 3 (10) Manual VAKA-CALL Master 4G

4 Allmänna inställningar Under allmänt-fliken kan porttelefonins allmänna inställningar konfigureras. Påringningstid Anger maximal tid för ett uppringningsförsök, högst 4 minuter och 15 sekunder. Samtalstid Anger längsta samtalstid innan det kopplas ned. Dörröppning Vilken knapp på svarstelefonen som kan användas för att öppna dörren/ porten. Använd [5] för att besvara samtal Om analog linje används måste den här funktionen vara aktiverad för att höra "Samtal från port (1)", varefter 5 an används för att besvara samtalet. Nedkoppling samtal Val av knapp för att koppla ned samtalet, motsvarar "lägga-på luren". Förläng samtalstiden Val av knapp för att förlänga samtalet med samtalstiden. När sju sekunder återstår av samtalstiden hörs en ton och då finns möjligheten att förlänga samtalstiden. Telefonnummer Med den här funktionen aktiverad är det möjligt att ringa med telefonnummer från terminalen, med inledande nolla. Snabbnummer Val av längd på snabbnummer om de används. 4 (10) Manual VAKA-CALL Master 4G

5 Nätverk- och anslutningsinställningar Nätverksinställningar porttelefon Här konfigureras de nätverksinställningar som krävs för porttelefonmodulen, IPadress, gateway, nätmask och IP-adresser till DNS-servrar. Nätverksinställningarna är beroende av det nätverk modulen är monterad i. C10-modulen och VAKA-centralen ska befinna sig på samma subnät. Vid användning av B60-domäncentral är gateway DNS används inte om internetuppkoppling är otillgänglig Google DNS är publik. DNS-server 1, DNS-server 2, Linjetyper Extern SIP-server Aktiveras om IP-telefoni ska användas, kräver DNS-servrar och ett abonnemang hos en IP-telefonleverantör; Axema rekommenderar och säljer Telavoxabonemang. Lägsta rekommenderade hastighet är 2 mb. Extern SIP-server kräver nätverksuppkoppling. 5 (10) Manual VAKA-CALL Master 4G

6 VoIP-inställningar VoIP-inställningarna behöver endast konfigureras vid användning av extern SIP-server. Användarkonto Här matas uppgifter från IP-telefonleverantören in. Konto-id (valfritt) Exempelvis, telefonnumret för kontot. För Telavox är konto-id samma som användarnamn. Account Registrar URL För Telavox, sip.telavox.se Account Proxy Server Lämnas blankt. Användarnamn Telefonnumret för kontot, Telavox inleder sitt konto med ett "u". Lösenord Tillhandahålls av IP-telefonleverantören. 6 (10) Manual VAKA-CALL Master 4G

7 Avancerat Normalt krävs ingen konfiguration av avancerade insällningar. User Agent (under avancerade inställningar) Konfigureras vid användning av en STUN-server. Uppgifterna tillhandahålls av IPtelefonoperatören. Inkoppling av en port Dörrcentralen kan strömförsörjas med en transformator istället för C50 PoE injektor och då ansluts dörrcentralen direkt till routern. 7 (10) Manual VAKA-CALL Master 4G

8 Inkoppling av flera portar Ytterligare portar ansluts till switchen på samma sätt och förses med C11. Om en PoE-switch inte används måste dörrcentralerna strömförsörjas lokalt Anslut till VAKA VAKA kan administreras lokalt eller över internet. Vid lokal administration av VAKA ansluts valfri dator till routern eller switchen (om det finns) och används för att navigera till anslutningspunkten (vanligtvis ). Vid administration över internet används valfri dator för att navigera till SIM-kortets fasta IP-adress följt av :8080. SIM-kortets IP-adress tillhandahålls av Anyway Wireless via mail. Inloggningsuppgifter till VAKA Användarnamn Lösenord admin password Första gången inloggningsuppgifterna används skapas ett installatörskonto och andra gången skapas ett administratörskonto. 8 (10) Manual VAKA-CALL Master 4G

9 Lägg till bricka och telefonnummer 1. Logga in i VAKA enligt Anslut till VAKA 2. Välj fliken Inställningar och klicka på Porttelefon. 3. Välj Personer för Telefonlistan visar: 4. Klicka på Personer-fliken. 5. Klicka på Lägg till och välj Organisationsgrupp. 6. Namnge organisationsgruppen. Organisationsgruppen kan till exempel vara en familj eller lägenhet. Organisationsgruppens namn visas i eventuella boenderegister. 7. Markera organisationsgruppen i fältet till vänster och klicka på Lägg till och sedan Person. Flera personer kan tillhöra samma organisationsgrupp. 8. Ange personens namn (Efternamn Förnamn), telefonnummer och id. Id är personens bricknummer (Åtta siffror efter A på brickan). 9. Klicka på Lägg till... vid Behörighetsgrupper: och välj Full behörighet 10. Klicka på Spara. 11. Gå till fliken Behörighetsgrupper och dubbelklicka på Full behörighet 12. Välj Tidschema Alltid bredvid Tidschema: och kryssa i Tidgrupp Alltid (Tidsgrupp 1) 13. Välj fliken Porttelefon och kryssa i Tillåt uppringning 9 (10) Manual VAKA-CALL Master 4G

10 Visa alltid namnlistan i porttelefonen 1. Gå till fliken Dörrar i VAKA. 2. Med B60: Dubbelklicka på dörren som har porttelefonen i fältet till vänster. Utan B60: Dubbelklicka på dörren som har porttelefonen. 3. Välj fliken Terminaler och klicka på den läsare som används som porttelefon bredvid Inställningar. 4. Välj Namnlista (porttelefon) bredvid Standardvy: 5. Klicka på OK och sedan Spara 10 (10) Manual VAKA-CALL Master 4G
