Manual Sportident Onlinekontroll via GPRS

Transkript

1 Manual Sportident Onlinekontroll via GPRS Komponenter För att använda onlinekontroll över GPRS behövs tre delar: GPRS modul (GPRS-modem med samlingsbox och batterier). PC-mjukvara BBRClient Speakerprogram I den här manualen beskrivs användandet av PC-mjukvaran BBRClient och hårdvaran (GPRS-modulen). PC-mjukvara BBRClient Systemkrav / Förutsättningar Operativsystem: Microsoft Windows 2000/XP/Vista/Windos7 Microsoft.NET framework 2.0 (hämtas och installeras automatiskt om det behövs) Senaste versionen av Internet Explorer Fungerande Internet-uppkoppling Användarnamn och lösenord för er tävling (kommer i separat ) Installation Tillsammans med din hyresbeställning ska du ha fått ett e-postmeddelande med användarnamn, lösenord samt en www-adress som programmet kan installeras från. OBS! Vi använder tekniken ClickOnce för distribuering av våra program, vilket innebär att installationen sker direkt från webbläsaren. För att vara säker på att installationen fungerar bör senaste av versionen av Microsoft Internet Explorer användas. Inställningar Meny för inställningar i BBRClient Innan programmet kan börja ta emot stämplingar måste några inställningar göras.

2 Språk är förstås inte nödvändigt att ändra, men resten av manualen kommer referera till den svenska versionen. Du kan ändra språk under Settings/Language. Inloggningsuppgifter Under Inställningar/Anslutning GPRS måste du ställa in de inloggningsuppgifter du fått för din tävling. OBS! Dessa inloggningsuppgifter är engångsuppgifter och fungerar bara inför och under en tävling. Ställ in ditt användarnamn och lösenord OBS! Användarnamnet och lösenordet är tidsbegränsat så detta gäller endast under den tid som anges i mailet. Speakerstöd Under Inställningar/Speakerstöd måste du göra några inställningar som rör det speakerstöd du tänker använda dig av. Beroende på vilket speakerstöd du använder finns olika inställningar som måste göras. Adress är IP-adressen till datorn som kör server-tjänsten i speakerstödet (oftast samma dator som BBRClient körs på). Adressen är adressen till din egen dator. OESpeaker eller OSSpeaker OBS! Det mycket viktigt att du fyller i rätt tävlingsnummer och nolltid. OLA Program = OESpeaker Adress = server tjänstens dator (se ovan) Tävlingsnummer = 1 Nolltid = 00:00:00 Exempel: Inställningar för OESpeaker2003

3 Anslutning I Arkiv-menyn kan du ansluta både till GPRS-servern och Speakerstödet BBRClient-programmet ansluter till en av SportIdents servrar för att ta emot data från GPRS-modulerna. Om alla inställningar är rätt ska du nu kunna välja Arkiv/Anslut GPRS för att ansluta till servern. I statusraden längst ner i programmet kan du se om anslutningen lyckades. Programmet kan nu ta emot stämplingar från GPRS-modemen och varje stämpling kommer loggas i nedre delen av programfönstret. För att stämplingarna ska skickas vidare till speakerstödet måste du även ansluta till detta. När speakerstödets server är startad klickar du på Arkiv/Anslut Speaker. I OESpeaker/OSSpeaker, välj monitor/inkopplad/server OBS! Stämplingar som tas emot innan en anslutning till speakerstödet finns kommer inte automatiskt att skickas vidare när anslutning finns. Anslut därför med fördel till Speakerstödet innan du ansluter till GPRS-servern. Det går alltid att ladda ner alla stämplingar som gjorts igen genom att klicka på Arkiv/Ladda om alla stämplingar.

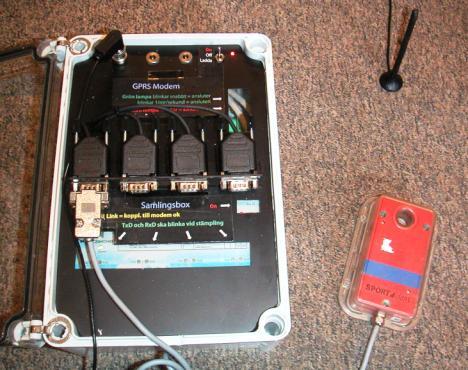

4 Exempel: Ansluten till GPRS-servern med 3st aktiva modem. När du är ansluten till GPRS-servern visas de GPRS-modem som är igång och de masterstationer som är anslutna till varje modem. I exemplet ovan visas 3 anslutna GPRS-modem med en ansluten masterstation var med kodsiffra 63, 101 och 102. Under visas signalstyrkan och typ av anslutning. Är signalen under -90 dbm (t.ex. -95 dbm) börjar mottagningen bli så dålig att det finns risk för fördröjningar eller till och med avbrott i kommunikationen, men det har visat sig att det fungerar även ner mot -99dBm. GPRS-modul Följande komponenter är paketerade i samma låda GPRS-modem skickar stämplingarna till SportIdents centrala server. Är ansluten till samlingsboxen för anslutning av max 4st masterstationer. Antenn För att erhålla så bra förbindelse som möjligt är det viktigt att antennen fungerar bra. 1. Placera den på det medföljande jordplanet (metallen) om signalen är svag. 2. Placera antennen minst 20cm från träd, grenar och andra objekt, detta gäller inte under antennen utan bara runt om och över den. Samlingsbox Lådan har en inbyggd samlingsbox. Här kan du ansluta upp till 4 masterstationer med samma eller olika kodsiffror. Det går också att dra ca. 300meter seriell kabel från en annan kontroll. Batteri Batteri Separata batterier används för GPRS-modem och samlingsbox. Batterierna är placerade i botten av lådan. Det är 12V batterier, det går alltså inte att använda vanliga pannlampsbatterier. Batterierna håller ca. 12timmar. Därefter måste laddning ske.

5 Laddningsinstruktioner Ladda endast batterierna med de medföljande laddarna, en till varje batteri. Laddning tar ca.3 timmar beroende på hur urladdade batterierna är. Ladda alltid fullt innan användning och efter användning! Batteri tar skada av att ligga oladdade! 1. Anslut laddarnas kontakter i GPRS-lådan till vänster om strömbrytaren. 2. Slå om strömbrytaren på GPRS lådan till Ladda 3. Anslut laddarna till 230 volt På laddaren: Röd lampa indikerar laddning, grön lampa indikerar fulladdat batteri. Anslut masterstationer Masterstationerna ansluts till samlingsboxens anslutningar. OBS! Tänk på att säkra kabeln så att det inte finns risk att kontakten rycks ut under tävlingens gång. Den externa antennen till GPRS-modemet måste placeras utanför lådan. Antennen har magnetfot. Var noga med att inte klämma kabeln utan dra den tillsammans med kablarna till masterstationerna i kabelgenomföringen i lådans nederdel Efter att GPRS-modemet och eventuellt samlingsboxen har anslutits till batteriet tar det ca. 1-2 minuter innan det har hunnit starta upp och anslutits till servern. Om BBRClient-programvaran är startad bör modemet nu alltså dyka i programfönstret. Provstämpla varje masterstation och kontrollera att stämplingarna loggas i logg-fönstret.

6 Programmering av Masterstationer Använd Si-Config, hämtas här: OBS! Man får endast använda nya typen av Masterstationer BSM7 (serienummer över ) För bästa prestanda, programmera med: Autosänd Utökat protokoll innebär säkrare överföring, dessutom håller då servern reda på att alla stämplingar hämtas direkt från Masterstationen Hastighet 4800 Hastighetghet

7 Inställning av rätt seriell port (com port) och hastighet Starta SI-Config Välj Inställningar / Seriell Port Välj rätt port i listan. Välj hastighet. OBS! Om Masterstationen ska användas som onlinekontroll ska den vara inställd med hastigheten 4800 annars går det bra med Klicka på OK. Om inte porten är öppen får du ett felmeddelande. Testa nu anslutningen genom att välja direkt läget samt klicka på Läs kan du testa anslutningen. Varje gång som du läser eller programmerar så kan du se på en stapel hur kommunikationen fortgår (inringat). Ändra hastighet på Masterstationen Om masterstationen ska användas som onlinekontroll t.ex. kräver vissa program eller annan hårdvara att den alltid kommunicerar med hastigheten För att ändra hastighet gör så här: Koppla in Masterstationen direkt till datorn med kabeln. Inte via en annan master alltså! Ändra till Direkt-läget. Läs masterstationen Välj Kommandon/Ändra hastighet till 4800 bitar per sekund Kontrollera i rutan att rätt hastighet visas Lycka till! Teknisk support: Gunnar Larsson
