GSM-Modem. Premium / Micro PLC. GSM-anslutning med PL GS-01 GSM-modem, Westermo

Transkript

1 GSM-Modem Premium / Micro PLC GSM-anslutning med PL GS-01 GSM-modem, Westermo

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING ERFODERLIG HÅRDVARA ATT MONTERA VID DEN LOKALA PLC:N ATT ANVÄNDA VID PC:N KONFIGURERA PLC KONFIGURERA GSM-MODEMET HYPERTERMINALEN AT-KOMMANDO TILL GSM-MODEMET INSTÄLLNING UNI-TELWAY DRIVER...6 Schneider Electric AB 2 ( 7 )

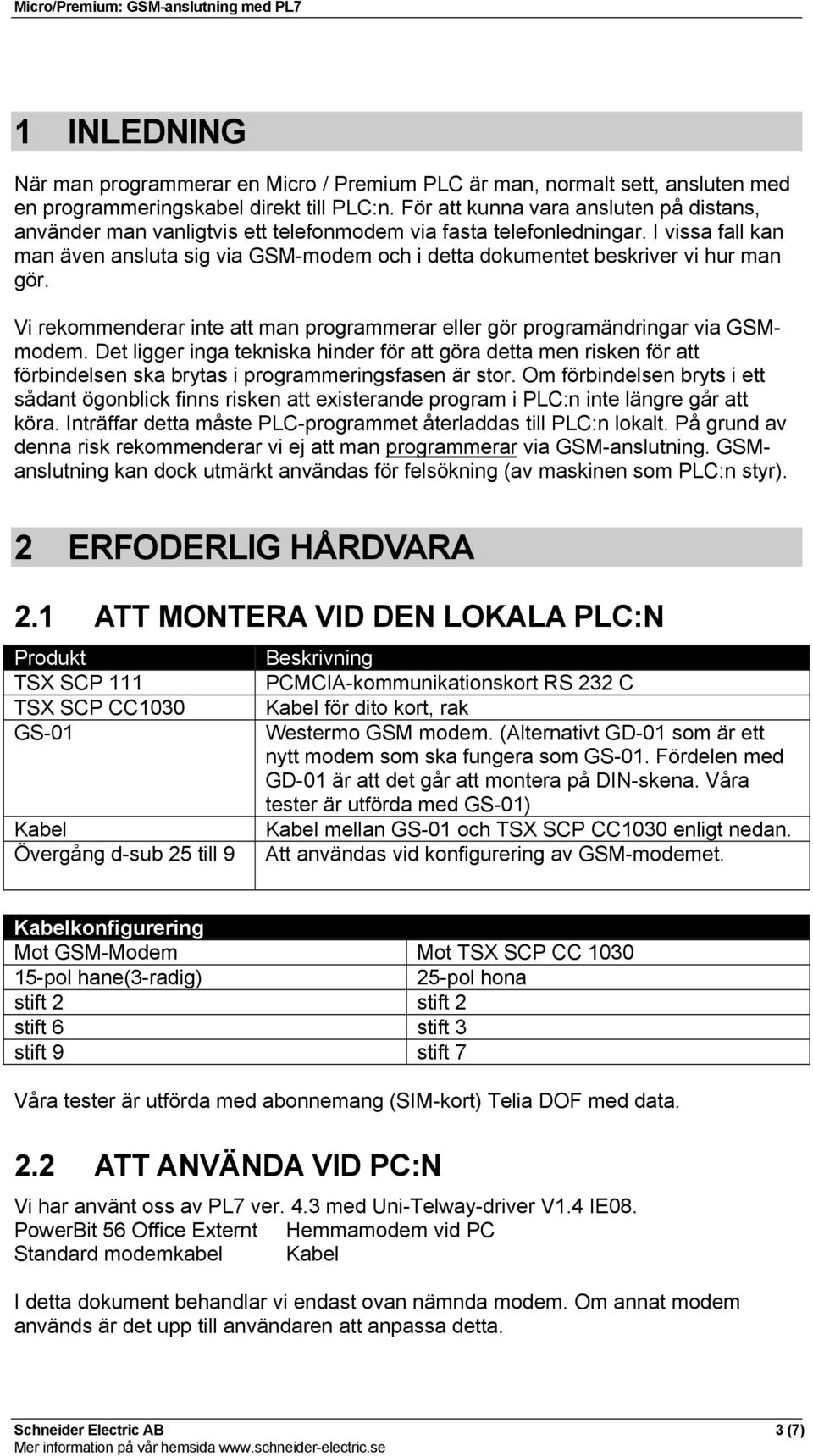

3 1 INLEDNING När man programmerar en Micro / Premium PLC är man, normalt sett, ansluten med en programmeringskabel direkt till PLC:n. För att kunna vara ansluten på distans, använder man vanligtvis ett telefonmodem via fasta telefonledningar. I vissa fall kan man även ansluta sig via GSM-modem och i detta dokumentet beskriver vi hur man gör. Vi rekommenderar inte att man programmerar eller gör programändringar via GSMmodem. Det ligger inga tekniska hinder för att göra detta men risken för att förbindelsen ska brytas i programmeringsfasen är stor. Om förbindelsen bryts i ett sådant ögonblick finns risken att existerande program i PLC:n inte längre går att köra. Inträffar detta måste PLC-programmet återladdas till PLC:n lokalt. På grund av denna risk rekommenderar vi ej att man programmerar via GSM-anslutning. GSManslutning kan dock utmärkt användas för felsökning (av maskinen som PLC:n styr). 2 ERFODERLIG HÅRDVARA 2.1 ATT MONTERA VID DEN LOKALA PLC:N Produkt TSX SCP 111 TSX SCP CC1030 GS-01 Kabel Övergång d-sub 25 till 9 Beskrivning PCMCIA-kommunikationskort RS 232 C Kabel för dito kort, rak Westermo GSM modem. (Alternativt GD-01 som är ett nytt modem som ska fungera som GS-01. Fördelen med GD-01 är att det går att montera på DIN-skena. Våra tester är utförda med GS-01) Kabel mellan GS-01 och TSX SCP CC1030 enligt nedan. Att användas vid konfigurering av GSM-modemet. Kabelkonfigurering Mot GSM-Modem Mot TSX SCP CC pol hane(3-radig) 25-pol hona stift 2 stift 2 stift 6 stift 3 stift 9 stift 7 Våra tester är utförda med abonnemang (SIM-kort) Telia DOF med data. 2.2 ATT ANVÄNDA VID PC:N Vi har använt oss av PL7 ver. 4.3 med Uni-Telway-driver V1.4 IE08. PowerBit 56 Office Externt Hemmamodem vid PC Standard modemkabel Kabel I detta dokument behandlar vi endast ovan nämnda modem. Om annat modem används är det upp till användaren att anpassa detta. Schneider Electric AB 3 (7)

4 3 KONFIGURERA PLC För att klara GSM-kommunikation måste timeout tiden (Wait time) ställas om (upp) till 400ms. Se konfiguration enligt nedan. Det är inte möjligt att använda terminal-porten direkt. Den höga timeout tiden gör att den inte kan användas ihop med annat. 4 KONFIGURERA GSM-MODEMET 4.1 HYPERTERMINALEN GSM-modemet ska använda direkt mode, inte korrektion eller komprimering. Anslut med standard modemkabel till din COM1-port. Anslut den andra ändan av kabeln till en 9 till 25 d-sub övergång. Anslut den 25-poliga sidan till kabeln för GSMmodemet. Använd hyperterminalen i din PC för att konfigurera modemet. Efter du har startat hyperterminalen klicka på knappen för avbryt (disconnect). Gå in i File > Properties. Välj COM1 och gå in i Configure. Schneider Electric AB 4 (7)

5 Ställ in kommunikationsparapetrarna för att klara GSM-modemets fabriksinställningar. Klicka OK. Schneider Electric AB 5 (7)

6 Skriv AT+enter och se att modemet svarar OK. Då vet du att din anslutning fungerar. 4.2 AT-KOMMANDO TILL GSM-MODEMET Skriv: AT+CPIN=xxxx xxxx=din PIN-code Om modemet ska starta automatiskt efter spänningsanslutning måste PIN-koden kopplas bort. AT+CLCK="SC",0,xxxx xxxx=din PIN-code ATS0=1 AT+CICB=0 AT+CREG=1 AT+CBST=7,0,0 AT+IPR=0 AT+ICF=2,0 Autoansvar Data kommunikation 9600 (V.32), ingen komprimering och asynkron kommunikation Autobaud 8 databitar, 1 paritet, 1 stopbit, udda paritet Nu måste du avbryta anslutningen med hyperterminalen och gå in och ändra från ingen (none) udda (odd) paritet. Spara denna konfiguration. Spara den t.ex.med namnet GSM-modem då denna inställning gäller fortsättningsvis för detta GSMmodem. Skriv åter från hyperterminalen: ATE0=0 Echo av AT&W Spara AT+CSQ ger svar om GSM signalstyrkan och ska vara större än 10. Stäng hypertermianlen och koppla in GSM-modemet mot PLC:n. Om man byter SIMkort måste man göra om inmatning och upplåsning av PIN-kod. Starta hyperterminalen och skriv: AT+CPIN=xxxx AT+CLCK="SC",0,xxxx AT&W xxxx=din PIN-code xxxx=din PIN-code Spara 4.3 INSTÄLLNING UNI-TELWAY DRIVER Starta XWAY-driver Manager. Gå in i Uni-Telway Driver och konfigurering. Klicka i Add Station. Ge anslutningen ett namn (station ID). Kryssa i Use modem. Skriv in AT-sträng: AT&F0^M^WATV1E0B0F0&M0X4&D2&K0D Detta är standardsträngen som även används vid PLC-anslutning vid fast telefonlinje. Skriv in telefonnummer. Kom ihåg eventuella inledande siffror som behövs från din anslutning (t.ex. extra nollor). Schneider Electric AB 6 (7)

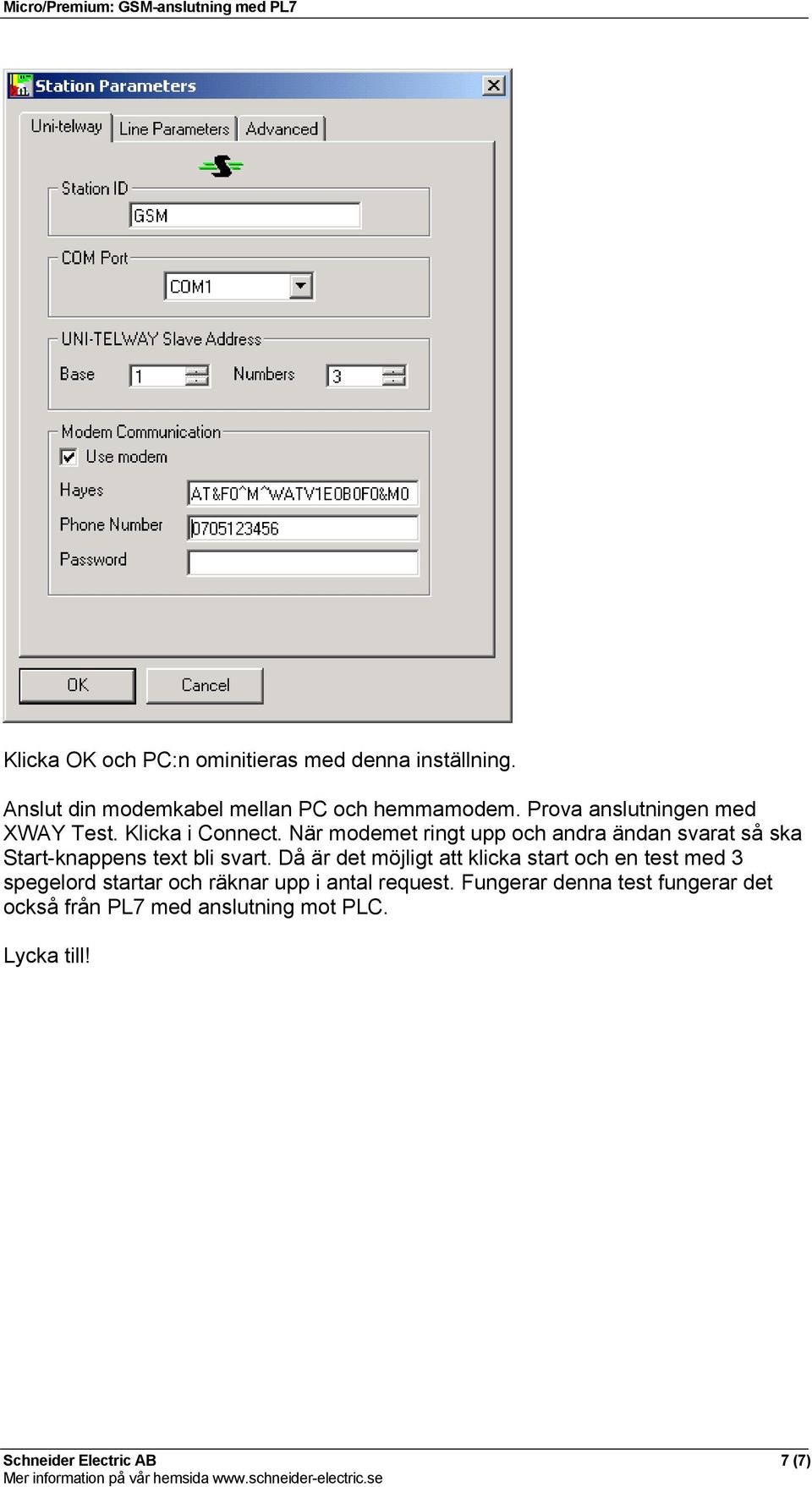

7 Klicka OK och PC:n ominitieras med denna inställning. Anslut din modemkabel mellan PC och hemmamodem. Prova anslutningen med XWAY Test. Klicka i Connect. När modemet ringt upp och andra ändan svarat så ska Start-knappens text bli svart. Då är det möjligt att klicka start och en test med 3 spegelord startar och räknar upp i antal request. Fungerar denna test fungerar det också från PL7 med anslutning mot PLC. Lycka till! Schneider Electric AB 7 (7)
