1 SS-ISO 9002/4.5 Kam Mera doc Sida 1 av 16 RUTINBESKRIVNING FÖR INSTALLATION AV KAMERA

2 SS-ISO 9002/4.5 Kam Mera doc Sida 2 av 16 INNEHÅLL SIDA Tilldelning av IP-adress... 3 Uppsättning av Kamera... 4

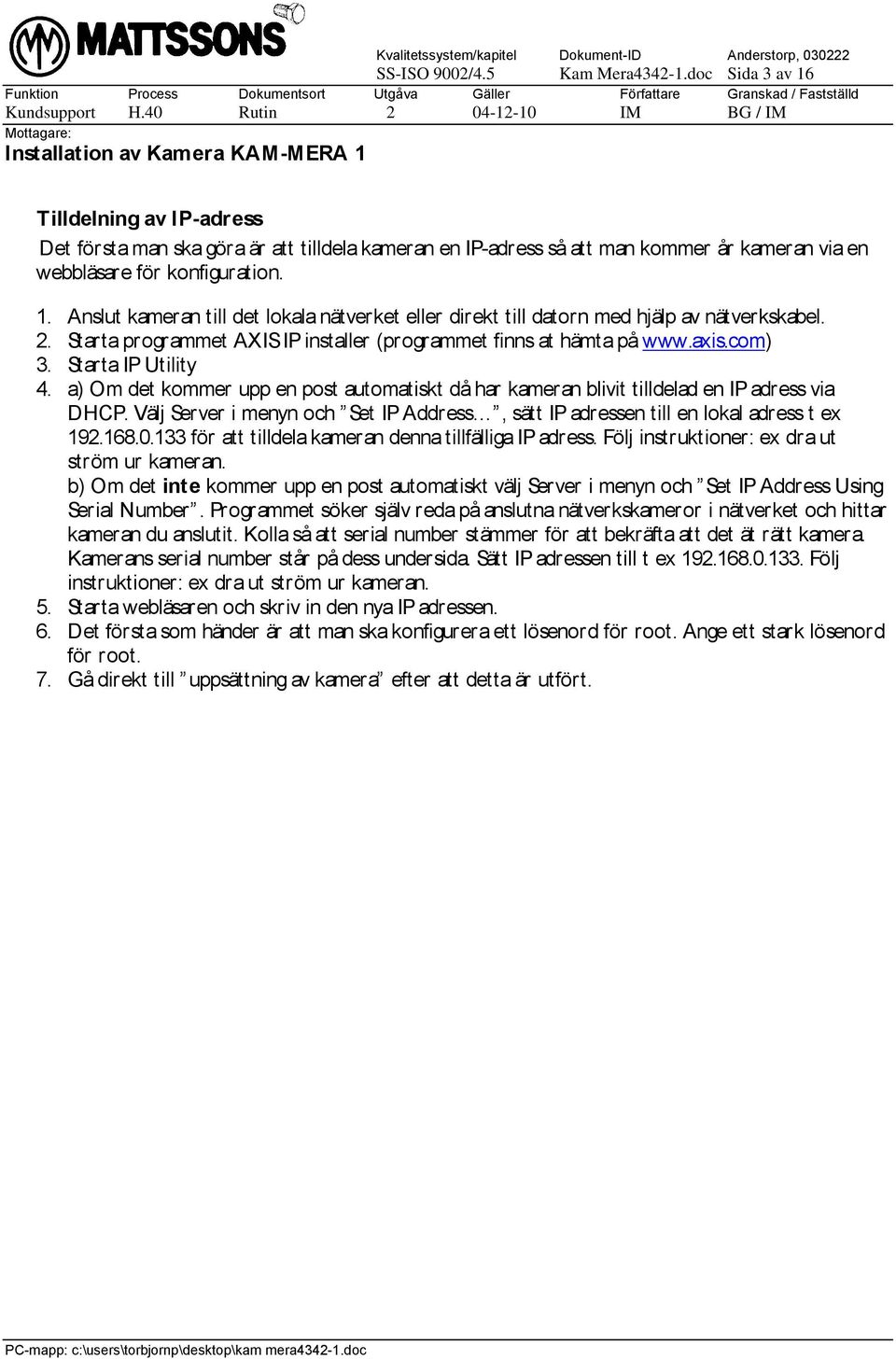

3 SS-ISO 9002/4.5 Kam Mera doc Sida 3 av 16 Installation av Kamera KAM-MERA 1 Tilldelning av IP-adress Det första man ska göra är att tilldela kameran en IP-adress så att man kommer år kameran via en webbläsare för konfiguration. 1. Anslut kameran till det lokala nätverket eller direkt till datorn med hjälp av nätverkskabel. 2. Starta programmet AXIS IP installer (programmet finns at hämta på 3. Starta IP Utility 4. a) Om det kommer upp en post automatiskt då har kameran blivit tilldelad en IP adress via DHCP. Välj Server i menyn och Set IP Address, sätt IP adressen till en lokal adress t ex för att tilldela kameran denna tillfälliga IP adress. Följ instruktioner: ex dra ut ström ur kameran. b) Om det inte kommer upp en post automatiskt välj Server i menyn och Set IP Address Using Serial Number. Programmet söker själv reda på anslutna nätverkskameror i nätverket och hittar kameran du anslutit. Kolla så att serial number stämmer för att bekräfta att det ät rätt kamera. Kamerans serial number står på dess undersida. Sätt IP adressen till t ex Följ instruktioner: ex dra ut ström ur kameran. 5. Starta webläsaren och skriv in den nya IP adressen. 6. Det första som händer är att man ska konfigurera ett lösenord för root. Ange ett stark lösenord för root. 7. Gå direkt till uppsättning av kamera efter att detta är utfört.

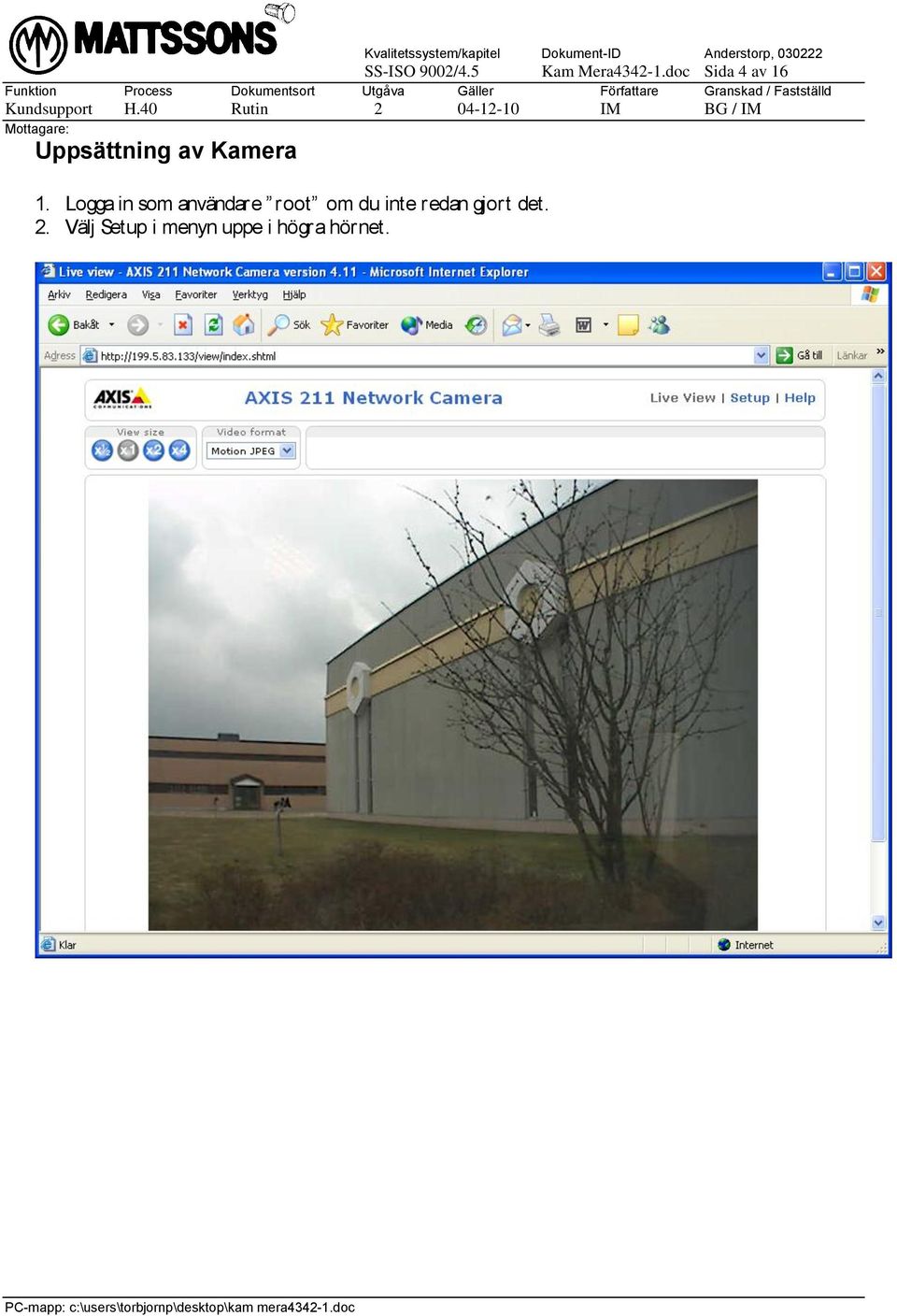

4 SS-ISO 9002/4.5 Kam Mera doc Sida 4 av 16 Uppsättning av Kamera 1. Logga in som användare root om du inte redan gjort det. 2. Välj Setup i menyn uppe i högra hörnet.

5 SS-ISO 9002/4.5 Kam Mera doc Sida 5 av Välj 1. Users under Basic Configurations och knappen Add.... Lägg till användare ftpcam med lösenord axis_123 och kryssa i Administrator. Nu ska det ha lagts till en användare ftpcam i User List under Users (ftpcam är den användare som används för att koppla upp sig mot ftp-servern som tar emot bilder från kameran).

6 SS-ISO 9002/4.5 Kam Mera doc Sida 6 av Välj 2. TCP/IP under Basic Configurations. Ändra följande vid behov: a. IP address: Ange den IP adress som du fått av kunden. b. Subnet mask: Ange den subnet mask som du fått av kunden (t ex ). c. Default router: Ange den default router som du fått av kunden (t ex ). d. Kryssa ur Auto-Configure Link-Local Address e. Ange DNS-inställningarna, domain name, primary DNS server och secondary DNS server som du fått av kunden. f. Use the following host name : Förslagvis: sätts till kund + monteringsställ + eventuell nummer om två eller flera kameror skall täcka ett monteringsställ. g. Tryck på Save för att spara inställningarna.

7 SS-ISO 9002/4.5 Kam Mera doc Sida 7 av Välj Date & Time under Basic Configurations. a. Sätt Time Zone: till rätt tidzon. b. Kryssa i Automatically adjust for daylight. c. Sätt datum & tid under Set manually. d. Tryck på Save för att spara inställningarna.

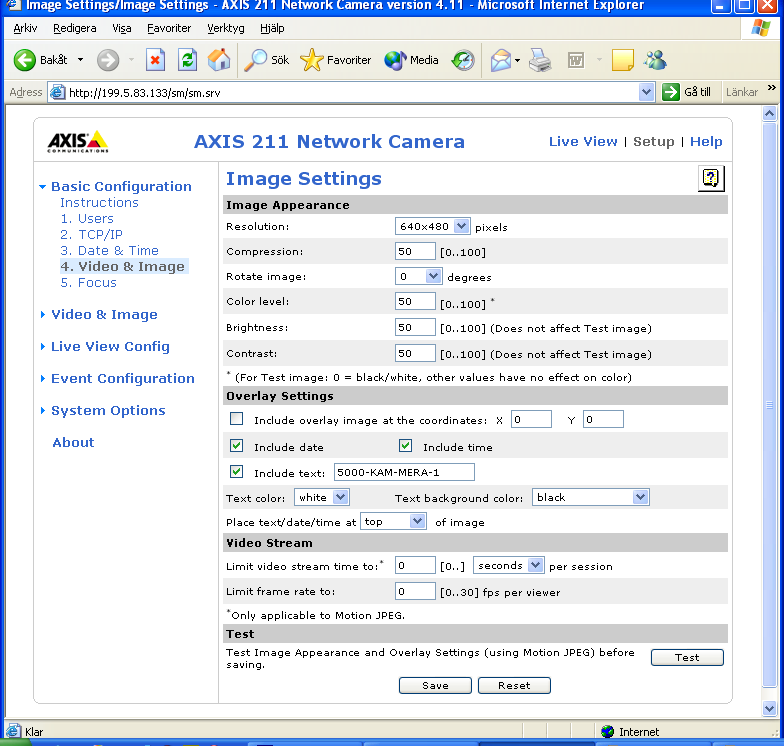

8 SS-ISO 9002/4.5 Kam Mera doc Sida 8 av Välj Video & Image under Basic Configurations. Under Overlay Settings : a. Ställ in Rotate image, t ex 180 grader om kameran ska visa bilden upp och ner. b. Kryssa i Include date. c. Kryssa i Include time. d. Kryssa i Include text. e. Sätt texten Include text förslagsvis till kund + monteringsställ + eventuell nummer om två eller flera kameror skall täcka ett monteringsställ. f. Tryck på Save för att spara inställningarna.

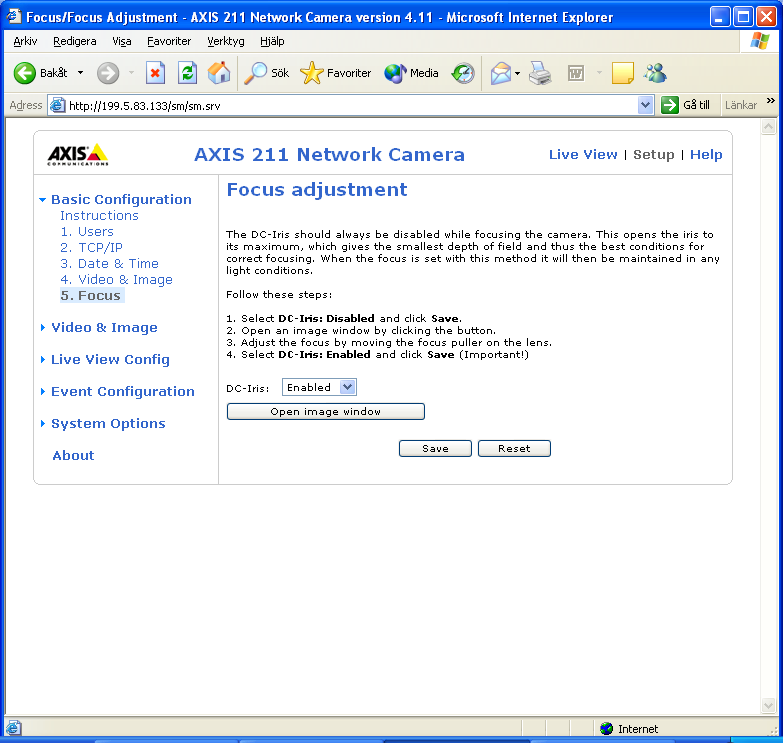

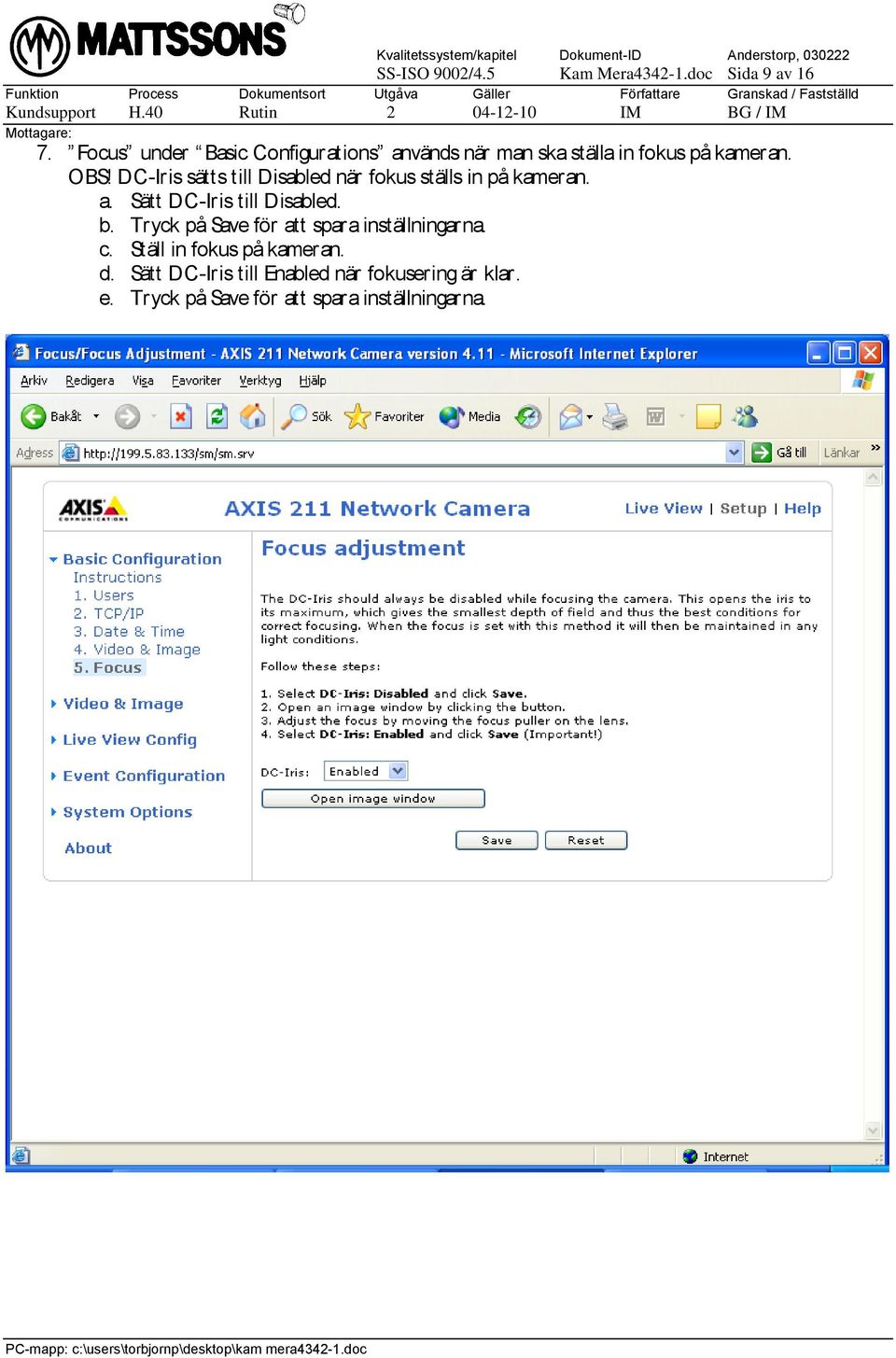

9 SS-ISO 9002/4.5 Kam Mera doc Sida 9 av Focus under Basic Configurations används när man ska ställa in fokus på kameran. OBS! DC-Iris sätts till Disabled när fokus ställs in på kameran. a. Sätt DC-Iris till Disabled. b. Tryck på Save för att spara inställningarna. c. Ställ in fokus på kameran. d. Sätt DC-Iris till Enabled när fokusering är klar. e. Tryck på Save för att spara inställningarna.

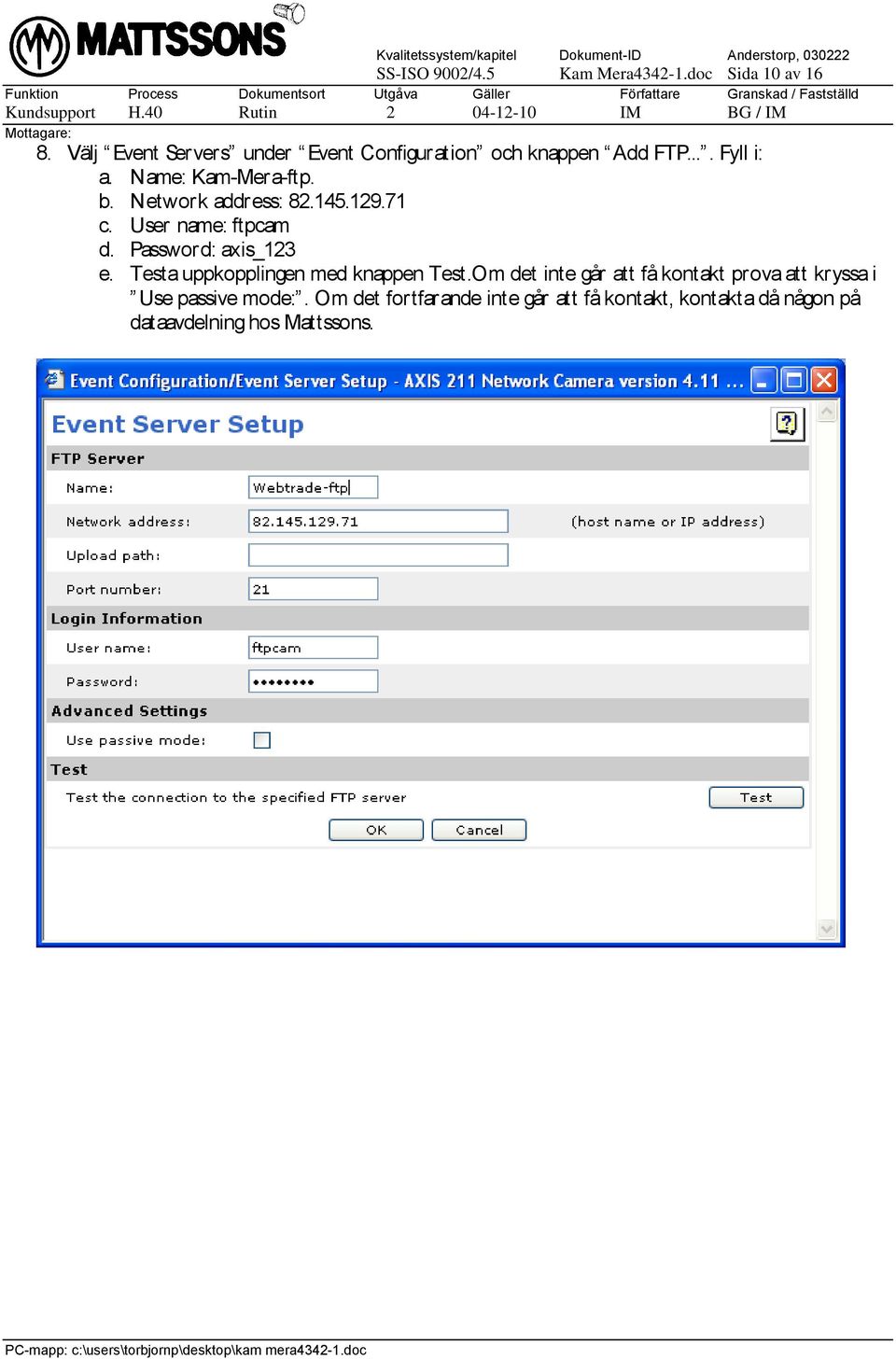

10 SS-ISO 9002/4.5 Kam Mera doc Sida 10 av Välj Event Servers under Event Configuration och knappen Add FTP.... Fyll i: a. Name: Kam-Mera-ftp. b. Network address: c. User name: ftpcam d. Password: axis_123 e. Testa uppkopplingen med knappen Test.Om det inte går att få kontakt prova att kryssa i Use passive mode:. Om det fortfarande inte går att få kontakt, kontakta då någon på dataavdelning hos Mattssons.

11 SS-ISO 9002/4.5 Kam Mera doc Sida 11 av 16 Verifiera att FTP servern lagts till i Event Server List.

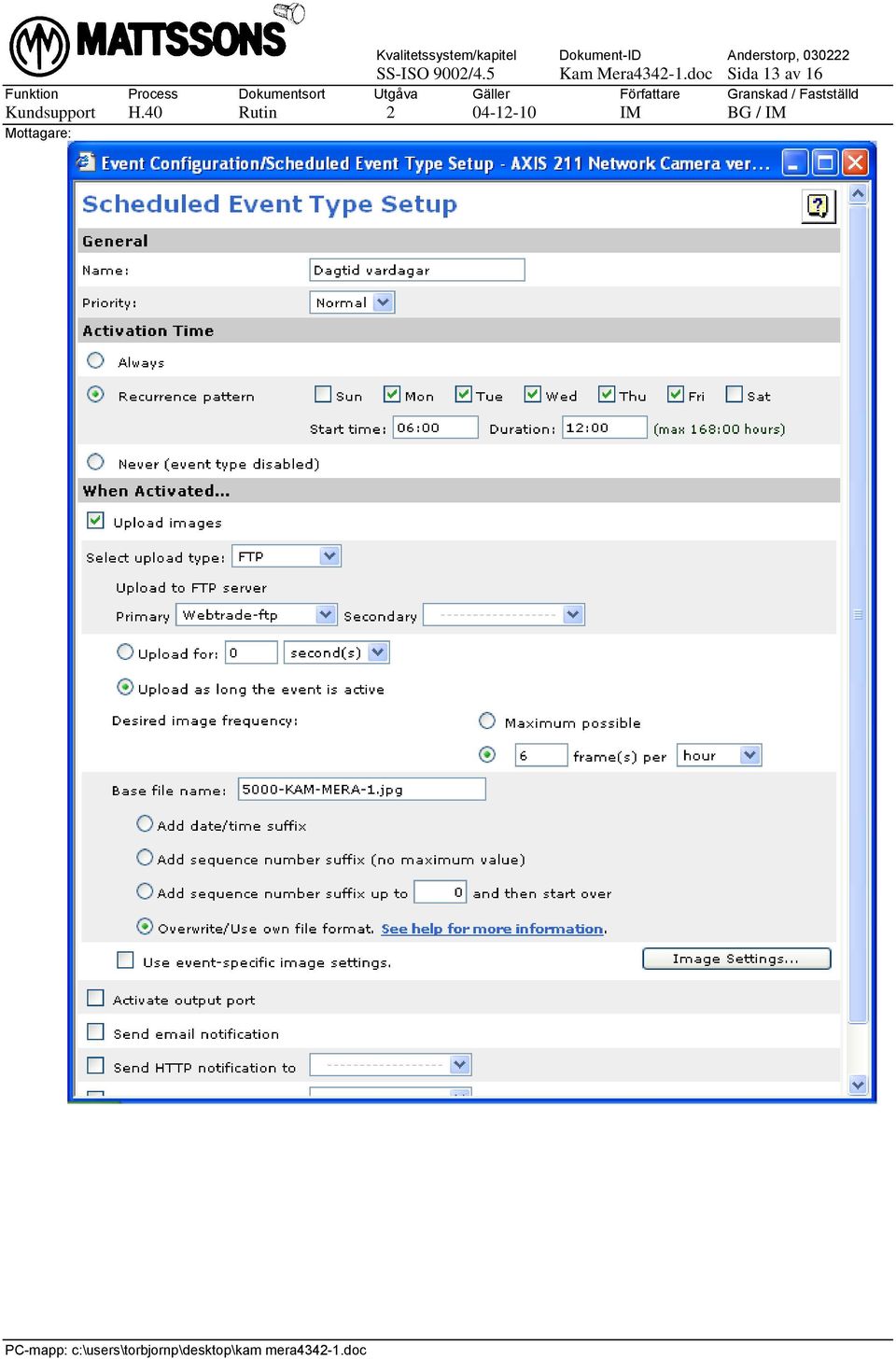

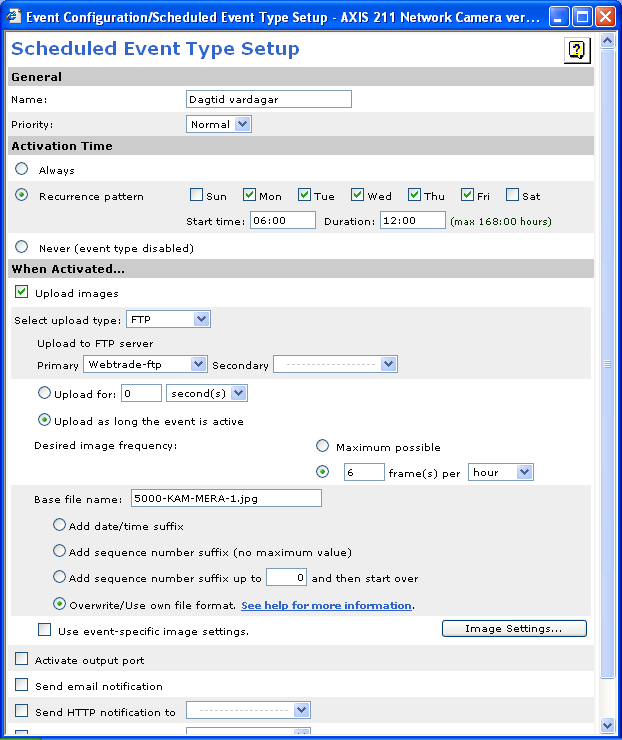

12 SS-ISO 9002/4.5 Kam Mera doc Sida 12 av Välj Event Types under Event Configuration och knappen Add scheduled.... Fyll i: a. Name: något lämpligt namn. b. Kryssa i Reccurence pattern samt dagar och fyll i Start time och Duration. Förslag är mån-fre, starttid 06:00 och varaktighet 12:00 (hämtar då bilder mellan 06:00-18:00 varje vardag). c. Kryssa i Upload images. d. Select upload type: FTP e. Upload to FTP server Primary : välj FTP servern som lades till i punkt 8. f. Desired image frequency: 6 frames per hour (hämtar då en bild var 10:e minut). g. Base file name: kund + monteringsställ + eventuell nummer om två eller flera kameror skall täcka ett monteringsställ +.jpg. h. Kryssa i Overwrite/Use own file format. i. Tryck på knappen OK för att spara. j. Kontrollera efter några minuter om det har laddats upp någon bild genom att surfa in på

13 SS-ISO 9002/4.5 Kam Mera doc Sida 13 av 16

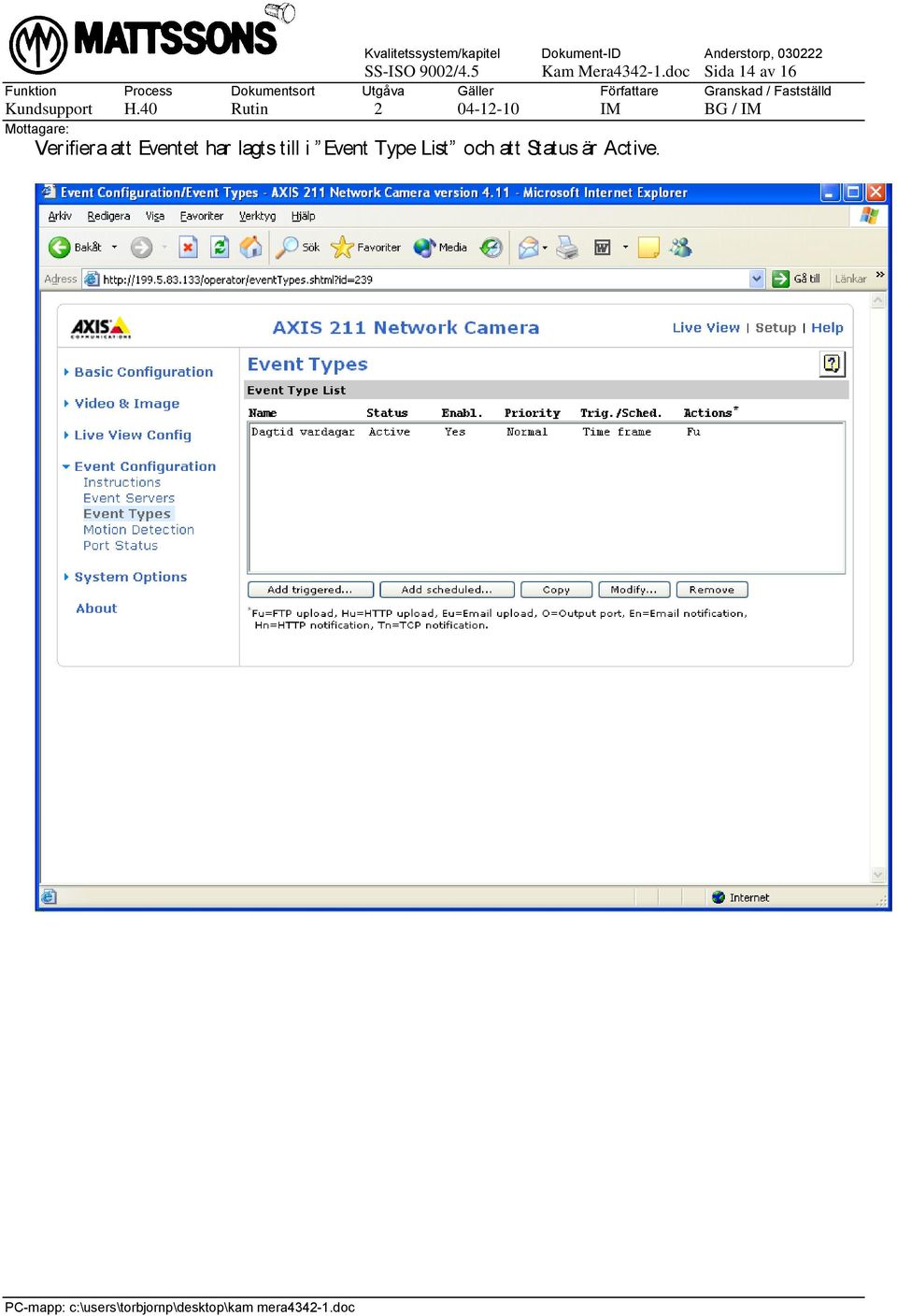

14 SS-ISO 9002/4.5 Kam Mera doc Sida 14 av 16 Verifiera att Eventet har lagts till i Event Type List och att Status är Active.

15 SS-ISO 9002/4.5 Kam Mera doc Sida 15 av Välj SMTP ( ) under System Options -> Network (Dessa steg, 10.1 och 10.2 är inte nödvändigt för att Kam-Mera ska fungera men är bra om någonting går fel). a. Primary mail server: Ange den primary mail server som du fått av kunden. b. Secondary mail server: Ange den secondary mail server som du fått av kunden. c. From address: kund + monteringsställ + eventuell nummer om två eller flera kameror skall täcka ett monteringsställ + kunds namn och domän.

16 SS-ISO 9002/4.5 Kam Mera doc Sida 16 av Välj Configuration under System Options -> Support -> Logs & Reports. a. Select log level: Critical, Warnings & Info. b. Select log level to send as Critical. c. Send log as to:
