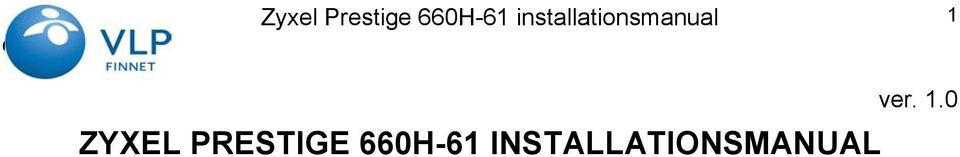

ZYXEL PRESTIGE 660H-61 INSTALLATIONSMANUAL

Transkript

1 1 ZYXEL PRESTIGE 660H-61 INSTALLATIONSMANUAL

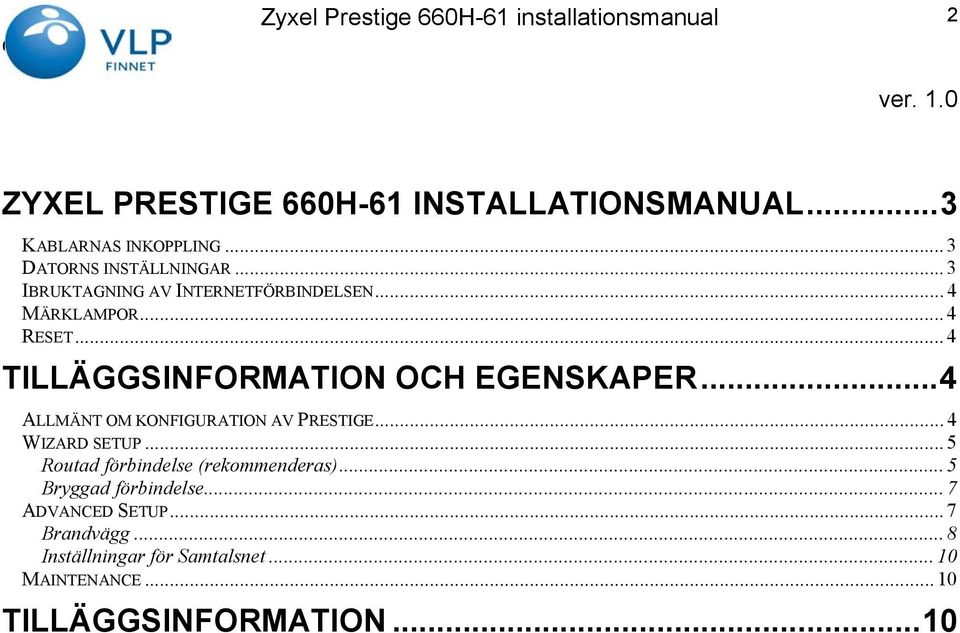

2 2 ZYXEL PRESTIGE 660H-61 INSTALLATIONSMANUAL...3 KABLARNAS INKOPPLING... 3 DATORNS INSTÄLLNINGAR... 3 IBRUKTAGNING AV INTERNETFÖRBINDELSEN... 4 MÄRKLAMPOR... 4 RESET... 4 TILLÄGGSINFORMATION OCH EGENSKAPER...4 ALLMÄNT OM KONFIGURATION AV PRESTIGE... 4 WIZARD SETUP... 5 Routad förbindelse (rekommenderas)... 5 Bryggad förbindelse... 7 ADVANCED SETUP... 7 Brandvägg... 8 Inställningar för Samtalsnet MAINTENANCE TILLÄGGSINFORMATION...10

3 3 ZYXEL PRESTIGE 660H-61 INSTALLATIONSMANUAL ZyXEL Prestige 660H-61 levereras färdigt kofigurerad för Netikka DSL anslutningen. Prestige hämtar automatiskt en IP-address från nätet och fungerar därför i alla DHCP-anslutningar. Prestige använder NAT addresskonvertering och skyddar lokaldatanätet med en SPI-brandvägg. Du kan kontrollera att brandväggen är aktiverad genom att läsa denna manuals brandväggsavsnitt. KABLARNAS INKOPPLING ZyXEL Prestige 660H-61:s inkoppling: Koppla ZyXEL Prestige 660H-61 till strömkällan. Koppla Ethernet-kabeln till LAN-kontakten och den andra änden till datorns Ethernet -kort eller till en switch. Koppla ADSL-linjen till ADSL-kontakten. Om telefonanslutning används på samma linje skall även ett ADSL-filter användas. Filtret hindrar att störningar uppkommer på linjen. DATORNS INSTÄLLNINGAR Starta ZyXEL Prestige 660H-61 och därefter datorn. Ställ in datorn att hämta IP-addressen automatiskt: Start-> Kontrollpanelen -> Nätverks och Internet inställningar. Välj egenskaper för Anslutning till lokalnätverk. Aktivera Internetprotokoll (TCP/IP) och tryck egenskaper. Välj Erhåll en IP-address automatiskt och Erhåll address till DNS-server automatiskt. Ta bort andra eventuella IP-addresser. Tryck sedan OK.

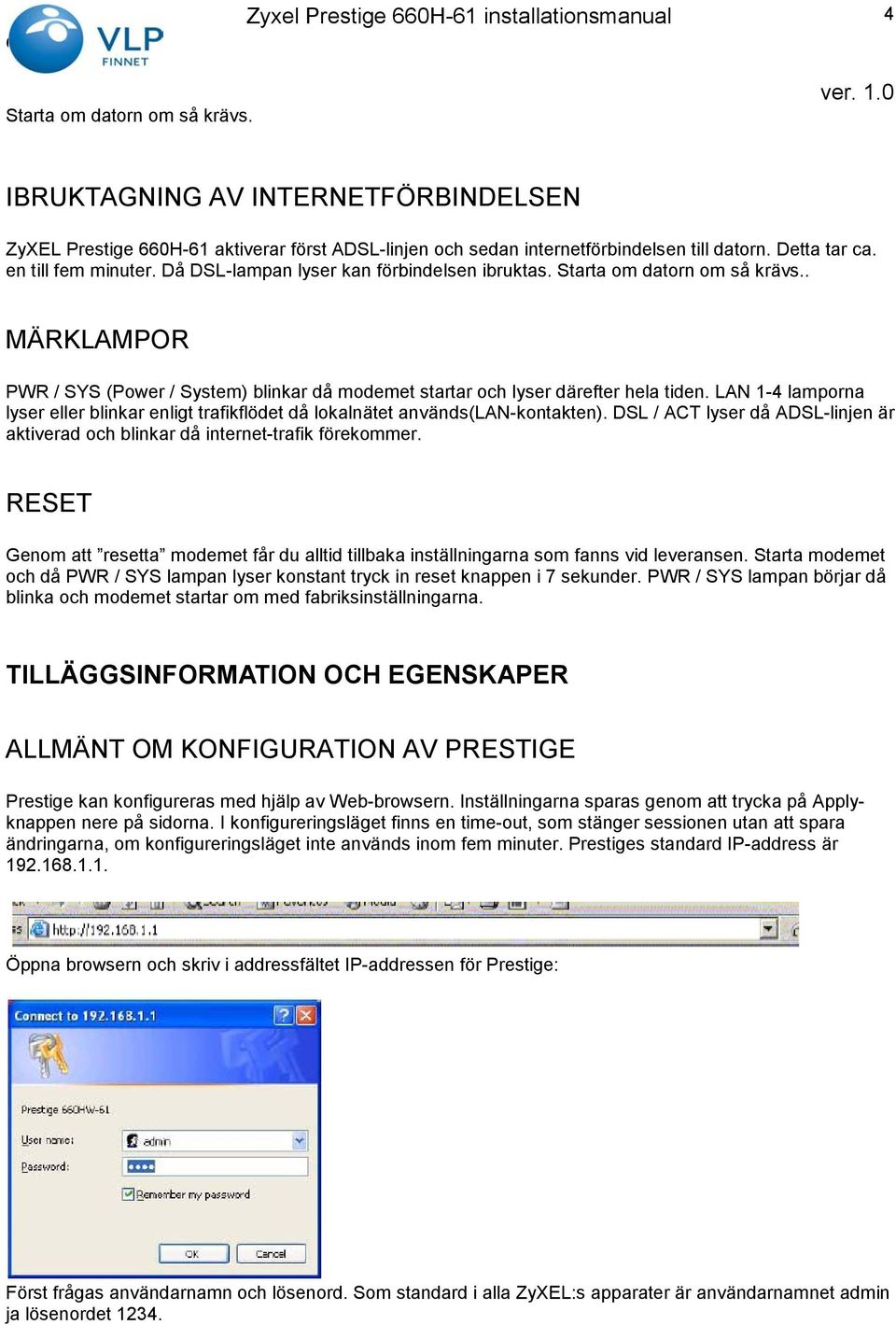

4 4 Starta om datorn om så krävs. IBRUKTAGNING AV INTERNETFÖRBINDELSEN ZyXEL Prestige 660H-61 aktiverar först ADSL-linjen och sedan internetförbindelsen till datorn. Detta tar ca. en till fem minuter. Då DSL-lampan lyser kan förbindelsen ibruktas. Starta om datorn om så krävs.. MÄRKLAMPOR PWR / SYS (Power / System) blinkar då modemet startar och lyser därefter hela tiden. LAN 1-4 lamporna lyser eller blinkar enligt trafikflödet då lokalnätet används(lan-kontakten). DSL / ACT lyser då ADSL-linjen är aktiverad och blinkar då internet-trafik förekommer. RESET Genom att resetta modemet får du alltid tillbaka inställningarna som fanns vid leveransen. Starta modemet och då PWR / SYS lampan lyser konstant tryck in reset knappen i 7 sekunder. PWR / SYS lampan börjar då blinka och modemet startar om med fabriksinställningarna. TILLÄGGSINFORMATION OCH EGENSKAPER ALLMÄNT OM KONFIGURATION AV PRESTIGE Prestige kan konfigureras med hjälp av Web-browsern. Inställningarna sparas genom att trycka på Applyknappen nere på sidorna. I konfigureringsläget finns en time-out, som stänger sessionen utan att spara ändringarna, om konfigureringsläget inte används inom fem minuter. Prestiges standard IP-address är Öppna browsern och skriv i addressfältet IP-addressen för Prestige: Först frågas användarnamn och lösenord. Som standard i alla ZyXEL:s apparater är användarnamnet admin ja lösenordet 1234.

5 5 Prestiges konfigureringsfönster WIZARD SETUP Modemet är förkonfigurerad för routad förbindelse (DHCP+NAT). Routad förbindelse (rekommenderas) Välj Wizard Setup och fyll i inställningarna enligt bilden nedanför. VPI värdet är 0 och VCI värdet är 100. Observera, att Mode är Routing och Encapsulation är ENET ENCAP. Välj Next.

6 6 Prestige hämtar IP-addressen automatiskt från Netikkas DHCP-server enligt bilden nedan och Network Address Translation Sua Only skall väljas. Välj Next. Kontrollera inställningarna och spara genom att trycka på Save settings. De inställningar som krävs för Netikka DSL är nu gjorda. Du kan gå tillbaka till huvudmenyn genom att välja Return to Main Menu eller så kan du starta Diagnos-programmet. Observera att anslutningens funktion testas bäst genom att börja använda anslutningen.

7 Bryggad förbindelse 7 Välj Wizard Setup och fyll i inställningarna enligt bilden nedan. VPI värdet är 0 och VCI värdet är 100. Observera, Mode skall vara Bridge och Encapsulation skall vara RFC Med bryggad inställning är brandväggen inaktiverad. Välj Next. Kontrollera inställningarna och spara genom att trycka på Save settings. De inställningar som krävs för Netikka DSL är nu gjorda. Du kan gå tillbaka till huvudmenyn genom att välja Return to Main Menu eller så kan du starta Diagnos-programmet. Observera att anslutningens funktion testas bäst genom att börja använda anslutningen. ADVANCED SETUP I Advanced Setup kan du konfigurera Prestiges extrafunktioner:

8 8 Password Val av adminstrationslösenord LAN Lokaldatanätets inställningar WAN ADSL-linjens och operatörsinställningar NAT Addresskonverteringsinställningar, t.ex. portstyrning Dynamic DNS DyNDNS.org inställningar Time and Date Klocka och datum Firewall Brandväggens inställningar. Se även Brandvägg-avsnittet Content Filter Innehållsfilter, man kan t.ex. spärra en viss typ av www-sidor Remote Management Fjärradministrationinställningar, som möjliggör administrering av Prestige över Internet UPnP Universal plug and play möjliggör användning av UPnP-program. Man bör vara försiktig med UPnP, för program kan öppna upp hål i brandväggen med denna funktion. Bör ej aktiveras, om inte särskilt behov finns. Logs Brandväggen sparar den information som man väljer skall sparas. Brandvägg Det är viktigt att kontrollera att brandväggen är aktiv. I Prestiges brandvägg är som standard att all trfik som kommer utifrån stoppas och all trafik utåt är tillåten. Genom att i Advanced Setup välja Firewall, får du fram en lista över brandväggens konfigurerbara funktioner.

9 9 Config I Configure the firewall menyn kan man kontrollera brandväggens status. Firewall Enabled skall vara aktiverat. Alert Brandväggen sparar upptäckta attacker i loggen. Du kan också få alarm då en attack upptäcks. Brandväggsregler Brandväggsreglerna görs skilt för Lokaldatanätet ut mot Internet (Local Network to Internet Set) och för Internet in mot lokaldatanätet (Internet to Local Network Set).

10 10 Rule Summary Då man ändrar på brandväggsreglerna bör man vara extra försiktig. Man bör komma ihåg, att det kan komma ofrivilliga hål i brandväggen om man inte är försiktig. Time out TCP-, UDP- och ICMP-timeout inställningar. Inställningar för Samtalsnet Med portstyrningar kan man säkerställa att trafiken för Samtalsnet släpps igenom. Kontrollera telefonadapterns IP-address i Maintenance -> DHCP table menyn. Genom att välja i Advanced Setup, NAT och Edit details kan du styra portarna till telefonadapterns IP address. Portarna är och Lägg till portarna och IP addressen och tryck Save. MAINTENANCE I Maintenance -menyn kan man kontrollera modemets status, DHCP-tabell, köra diagnostik vid felsituationer och uppdatera modemets firmware. TILLÄGGSINFORMATION Ibruktagande- och användnings-stöd fås från Vasa Läns Telefon Ab:s Netikka Helpdesk på numret (0,45 /min + lna) vardagar kl. 8:00-22:00 och lördagar kl. 10:00-15:00. Tilläggsinformation om modemet och dess egenskaper och engelska manualer fås från internetaddressen
