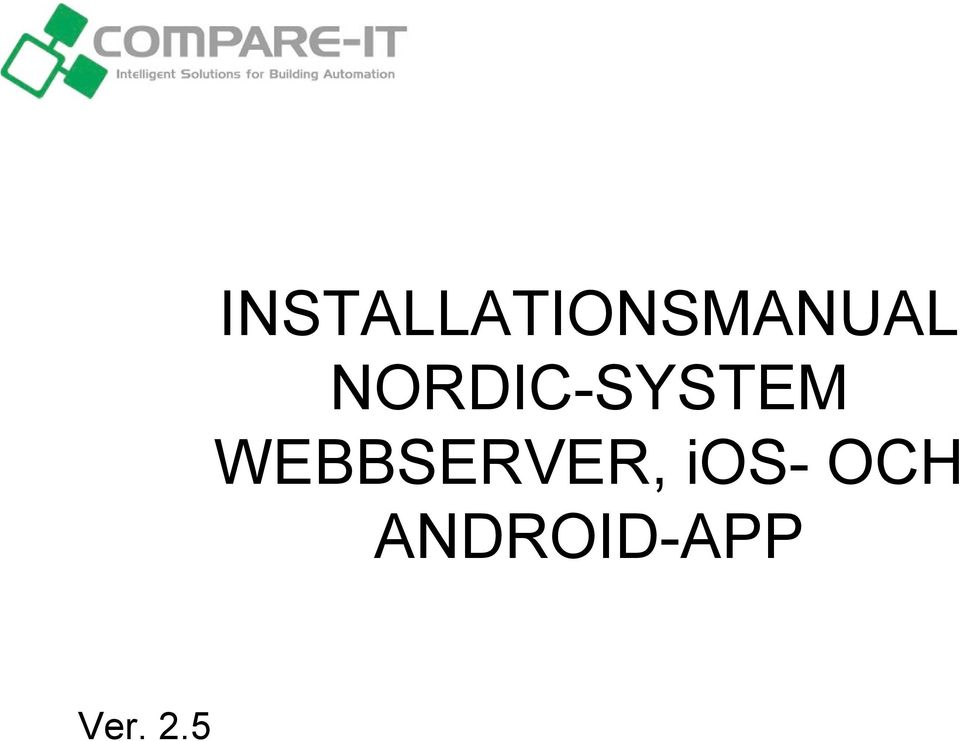

INSTALLATIONSMANUAL NORDIC-SYSTEM WEBBSERVER, ios- OCH ANDROID-APP. Ver. 2.5

Transkript

1 INSTALLATIONSMANUAL NORDIC-SYSTEM WEBBSERVER, ios- OCH ANDROID-APP Ver. 2.5

2 KOM IGÅNG Kom igång NORDIC-SYSTEM WEBB-001/002 ger dig möjlighet att skapa en mängd olika funktioner, styra och programmera dina NORDIC-SYSTEM produkter via iphone, ipad eller Android. WEBB-001 ska anslutas till din trådlösa router via en rj45 kabel, till ditt NORDIC-SYSTEM nätverk via BUSanslutningen och 24VAC/DC samt jordanslutning till metalhöljet. IP-Adress och router-inställningar WEBB-001 är inställd på att få sin IP-adress automatiskt via DHCP. Det innebär att så fort den ansluts till en helt vanlig router så sätts dess adress till en giltig adress för just ditt nätverk. Sedan får man gå in i inställningsmenyn på den för ditt datornät specifika router och ställa in en så kallad DHCP reservation (se din manual för internet routern). DHCP reservationen gör du för att alltid få samma IP adress till din WEBB-001 produkt. Det är olika sätt för olika routers men generellt gäller att man anger vilken ip-adress man vill reservera samt produktens MAC adress. MAC adressen finns under produkten. MAC-Adressen är ett nummer med formatet a-e1-31-ed detta nummer är unikt för varje produkt. Ange detta nummer i din DHCP reservation i din router samt den IP-Adress produkten ska ha. Starta sedan om din router och din WEBB-001 produkt. Utför samtliga anslutningar korrekt. Spänningssätt sedan produkten. Nordic-System webbserverprodukt är en helt vanlig nätverksprodukt, den behöver konfigureras till ditt specifika nätverk och denna konfiguration kan Compare-IT tyvärr inte tillhandahålla. Vi har med denna manual försökt att göra det så tydligt som möjligt hur konfigurationen ska göras. Om anläggningen ska vara tillgänglig utanför ditt lokala nätverk måste du skapa ett dynamisk dns konto hos lämplig leverantör. Det finns ett antal olika, dyndns.org är en och loopia.se en annan. Compare-IT ansvarar inte för denna process, det är en tjänst som man betalar för och som supporteras av tjänsteleverantören.

3 APPAR Ladda hem nordic-system appen för din surfplatta eller smartphone. Det finns appar för ios 7.1 och Android på App Store respektive google play, sök på nordic-system. Installera appen och starta den (exempelbilder i manualen är baserade på ios versionen och ser i princip likadant ut i Android versionen). Första gången inloggning sker på en nyinstallerad app måste systemlösenord ges för webbserverprodukten. Det anges endast första gången du loggar in. Login: admin Password: här anges de 4 sista siffrorna i MAC adressen utan kolon eller mellanslag (tex MAC ID = a-e1-31-ed ger password: 31ed). För produkter levererade innan är inloggningen. Login: admin Password:PASS Ange ip adress eller din dynamiska webbadress. Användar id: admin och lösenord: pass Lösenordet för admin ändrar du enkelt sen under inställningar. Tryck klar eller på logga in.

4 FORTSÄTTNING Aktivera menyn genom att klicka på symbolen längst upp till vänster. Kontroll: Tar dig till Kontroll-vyn där funktionsknapparna finns. Energimätning: Om din anläggning har energimätnings optionen så finns detta menyval och det visar energiförbrukningen för samtliga mätta grupper. För individuell energimätning se status på varje utgång. Status: Här kan finns en lista på samtliga produkter och status på dessa. När inloggningen är genomförd kommer Kontroll vyn upp. Från start (fabriksinställning) finns det 10st knappar döpta SCENE Dessa knappar kan enkelt få nya namn genom att klicka på symbolen längst upp till höger och välja hantera Aktuell sektion. Information, här anges vilken server appen är inloggad på och med vilken användare. Status: Kan vara OK, Ej ansluten eller Programmeringsläge aktivt Larmlista: Larmlistan innehåller aktuella larm om det finns några. Inställningar: Användare, Programmera, Logga ut och Om är undermeny-val. Generellt gäller att symbolen längst upp till höger visar möjliga inställningar under varje vy. Här kan man byta namn, lägga till knappar mm.

5 STATUS Status visar en lista på Kategorier och Produkter. Från början finns bara en kategori, Alla, denna kategori visar alla produkters in- och utgångar. Under Produkter listas de produkter som hittats i anläggningen. Genom att klicka på en produkts id kommer nästa meny, denna listar in- och utgångar och dess status. Klicka på en utgång så kommer en detaljerad vy upp med drifttid energimätning och senast aktiverade funktion.

6 LARMLISTA Genom att konfigurera en ingång på en produkt som en larmingång kommer denna att synas i larmlistan om den är eller har varit aktiv. Konfigureringen sker genom att ställa funktionsvalsratten på aktuell produkt i läge 11 och trycka: 1 gång för prioritet 1 (RÖD) larm NO 2 ggr för prioritet 2 (ORANGE) larm NO 3 ggr prioritet 3 (GUL) larm NO 4 ggr prioritet 1 (RÖD) larm NC 5 ggr prioritet 2 (ORANGE) larm NC 6 ggr prioritet 3 (GUL) larm NC 7 ggr för att radera ingången från larmlistan. För att kvittera (ta bort) ett larm klicka på larmet i fråga och välj kvittera. Larmet kommer att finnas kvar i listan tills dess att ingången på produkten återställts. Det visas nu med en grön bock till höger, detta indikerar att larmet blivit kvitterat och försvinner ur listan så fort ingången blivit återställd. Är ingången redan återställd vid kvitteringen så försvinner larmet från listan direkt.
