TXA100 Konfigurationsverktyg Snabbstartsguide

Transkript

1 TXA100 Konfigurationsverktyg 09/2015 6LE001658A

2 1. FÖRSTA IGÅNGSÄTTNINGEN ANSLUTNING AV DOSAN INSTALLATION AV UPPSTARTAREN VAL AV WIFI-NÄTVERK STARTA PROGRAMMET AUTOMATISK PROGRAMUPPDATERING MITT FÖRSTA TRÅDANSLUTNA PROJEKT SKAPA NYTT PROJEKT ÖPPNA EN INSTALLATION UPPTÄCKA PRODUKTERNA PRODUKTLÄNKAR SPARA PROJEKTET

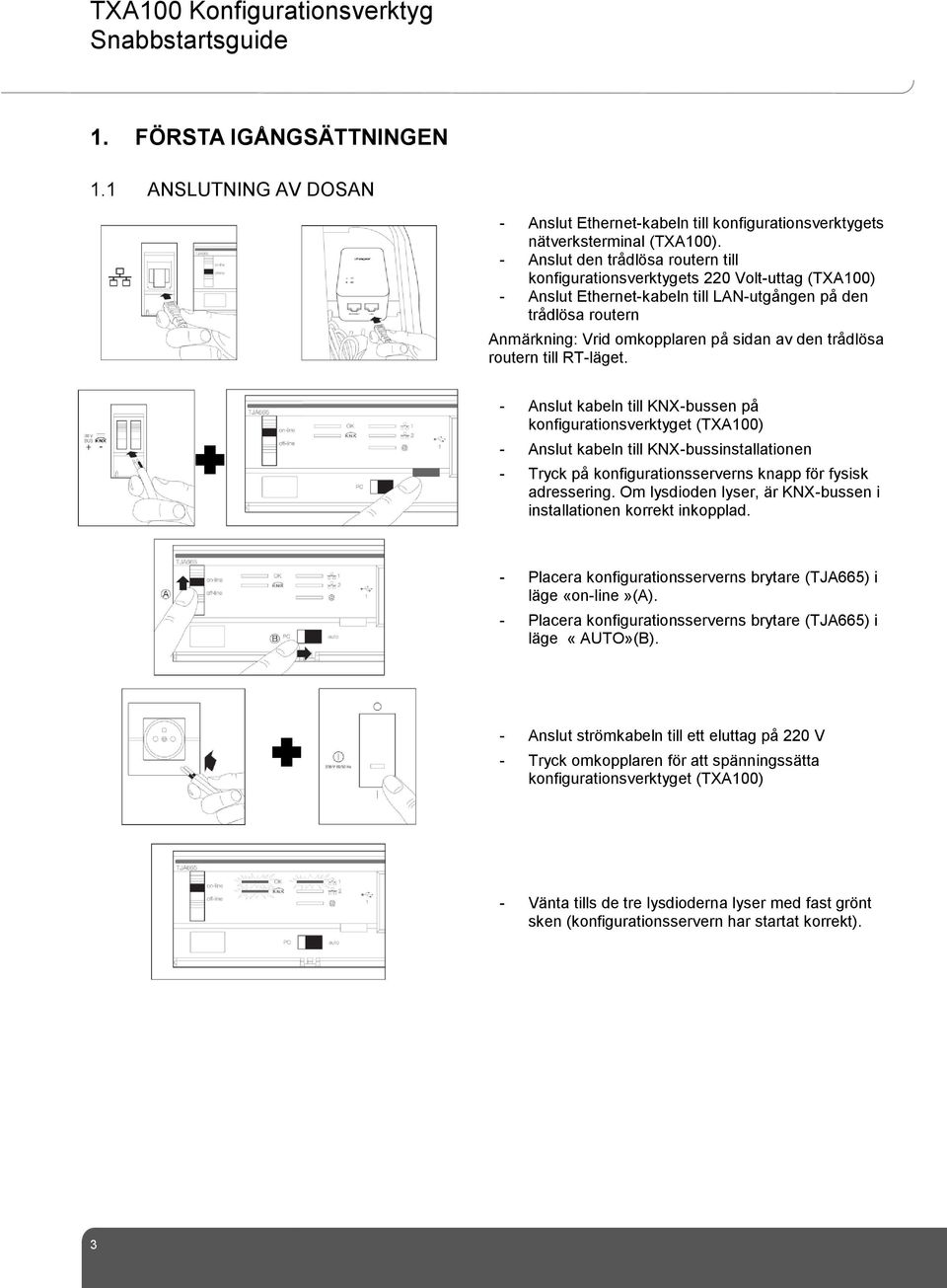

3 1. FÖRSTA IGÅNGSÄTTNINGEN 1.1 ANSLUTNING AV DOSAN - Anslut Ethernet-kabeln till konfigurationsverktygets nätverksterminal (TXA100). - Anslut den trådlösa routern till konfigurationsverktygets 220 Volt-uttag (TXA100) - Anslut Ethernet-kabeln till LAN-utgången på den trådlösa routern Anmärkning: Vrid omkopplaren på sidan av den trådlösa routern till RT-läget. - Anslut kabeln till KNX-bussen på konfigurationsverktyget (TXA100) - Anslut kabeln till KNX-bussinstallationen - Tryck på konfigurationsserverns knapp för fysisk adressering. Om lysdioden lyser, är KNX-bussen i installationen korrekt inkopplad. - Placera konfigurationsserverns brytare (TJA665) i läge «on-line»(a). - Placera konfigurationsserverns brytare (TJA665) i läge «AUTO»(B). - Anslut strömkabeln till ett eluttag på 220 V - Tryck omkopplaren för att spänningssätta konfigurationsverktyget (TXA100) - Vänta tills de tre lysdioderna lyser med fast grönt sken (konfigurationsservern har startat korrekt). 3

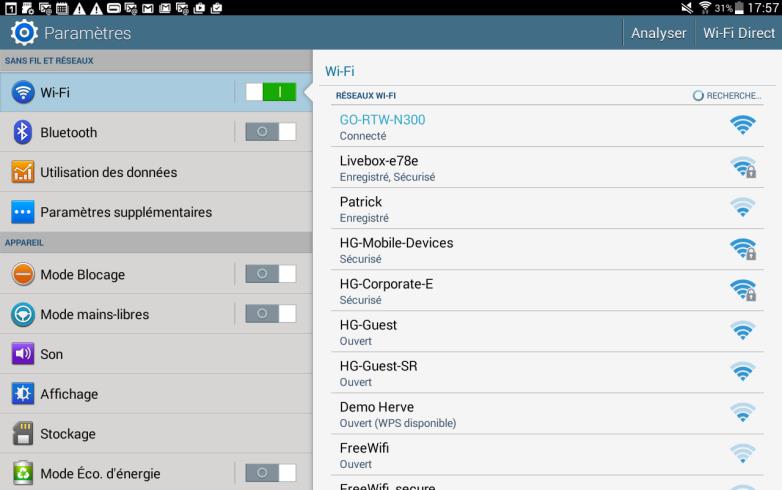

4 1.2 INSTALLATION AV UPPSTARTAREN Uppstartaren är ett program för att välja och snabbt starta konfigurationsverktyget. Detta program är tillgängligt för ios, Android och Windows. - IOS : Gå till Apple Store - Android : Gå till Play store - Sök efter programmet Easy Tool - Välj och installera programmet Easy Tool 1.3 VAL AV WIFI-NÄTVERK - På din smartphone eller surfplatta, gå till menyn för WiFi inställningar. - Välj konfigurationsverktygets WiFi-router (GO-RTW-N300). IOS Android - Öppna programmet Easy Tool Ett urvalsfönster för konfigurationsservrarna visas: - Välj konfigurationsverktygets server (TXA100) - Bekräfta ditt val 4

5 Om anslutningen till konfigurationsservern inte utförs: - Kontrollera konfigurationsserverns nätverksanslutning. - Kontrollera att surfplattans WiFi-anslutning är bra. 1.4 STARTA PROGRAMMET När du har valt server och vid den första användningen, visas följande skärm: Denna procedur görs vid första uppstart för att ställa in konfigurationservern enligt din profil. - Välj det språk som används i menyerna för konfigurationsservern. - Acceptera villkoren i licensen. - Klicka på nästa och följ anvisningarna på skärmen. Ett fönster Konfiguration avslutad visas.din väska fungerar nu. 5

6 2. AUTOMATISK PROGRAMUPPDATERING Före första användningen är det absolut nödvändigt att genomföra en uppdatering av konfigurationsserverns programvaruversion. - Anslut Ethernet-kabeln på konfigurationsverktygets nätverksterminal (TXA100). - Anslut den andra änden av Ethernet-kabeln till Internet - Kontrollera att konfigurationsserverns brytare (TJA665) är i läge "on-line" (A). - Kontrollera att konfigurationsserverns brytare (TJA665) är i läge AUTO" (A). - Anslut strömkabeln till ett eluttag på 220 V - Tryck brytaren för att spänningssätta konfigurationsverktyget (TXA100). - Vänta tills de tre lysdioderna lyser med fast grönt sken (konfigurationsservern har då startat korrekt). Om lysdioden OK blinkar efter en minut, betyder det att konfigurationsservern uppdateras automatiskt. - Vänta tills lysdioden "OK" lyser med ett fast grönt sken igen (konfigurationsservern uppdateras). 6

7 3. MITT FÖRSTA TRÅDANSLUTNA PROJEKT 3.1 SKAPA NYTT PROJEKT - Klicka på Ny så visas en rullgardinsmeny. - Klicka på Skapa nytt projekt. Denna profil motsvarar bostadsägarens. Den kommer att användas vid generering av konfigurationsdokument som skall överlämnas till ägaren av den konfigurerade projektet. - Fyll i information som är nödvändig för att skapa ett projekt. - Klicka på Skapa för att slutföra skapandet. 3.2 ÖPPNA EN INSTALLATION - Välj din installation - Klicka på Öppna. - Klicka på Starta sökningen för att söka efter de olika produkterna i ett projekt 7

8 3.3 UPPTÄCKA PRODUKTERNA Exempel på en anläggning innefattande: TXM620 TXA624C TXA663A WST316 Vid slutet av upptäckten, visas en lista över detekterade produkter. - Klicka på Vägar för att ställa in länkar. Om en eller flera produkter inte visa: - Kontrollera konfigurationsserverns anslutning till KNX-bussen för installation (logotypen bör vara grön). - Kontrollera produktens kompatibilitet med konfigurationsverktyget (se tillägget till TXA100-handboken). - Kontrollera att produkten är korrekt ansluten till KNX-bussen (bekräfta med produktens adresseringsknapp) - Kontrollera att produkterna har fabriksinställningar. Listan över de olika ingångarna och utgångarna visas. Symbolen i grönt indikerar en god anslutning till KNX-installationen. 8

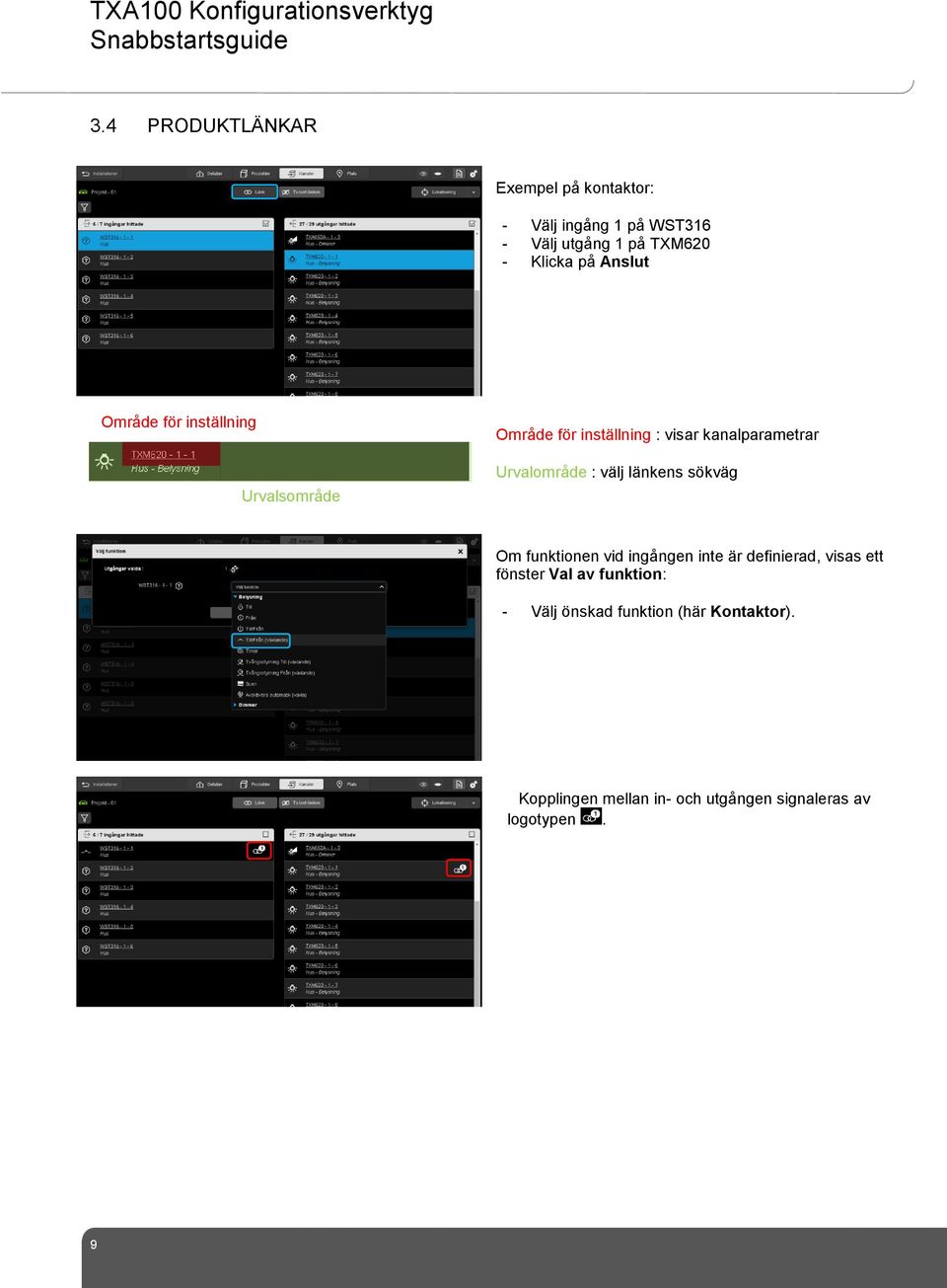

9 3.4 PRODUKTLÄNKAR Exempel på kontaktor: - Välj ingång 1 på WST316 - Välj utgång 1 på TXM620 - Klicka på Anslut Område för inställning Urvalsområde Område för inställning : visar kanalparametrar Urvalområde : välj länkens sökväg Om funktionen vid ingången inte är definierad, visas ett fönster Val av funktion: - Välj önskad funktion (här Kontaktor). Kopplingen mellan in- och utgången signaleras av logotypen. 9

10 Exempel på timerfunktionen: - Välj ingång 2 på WST316 - Välj utgång 2 på TXM620 - Klicka på Anslut Om funktionen vid ingången inte är definierad, visas ett fönster Val av funktion: - Välj funktionen Timer - Välj även Timerns varaktighet Kopplingen mellan in- och utgången signaleras av logotypen. - Genomför ett funktionstest av installationen. 10

11 - Kontrollera att systemet inte är i läget Lokalisering eller OFFLINE. - I fråga om ett fel på en produkt eller en länk, är det lämpligt att starta om systemet (KNX-buss avstängning). 4. SPARA PROJEKTET - Sätt in USB-minnet i en USB-port på konfigurationsservern. - Klicka på fliken Detalj och Exportera - Klicka på Export installation för att utföra säkerhetskopieringen av installationen som.txa. Filnamnet motsvarar namnet på anläggningen som skapats i kapitel Arkivera säkerhetskopian. - Stäng installationsfilen genom att klicka på installation 11

12 Hager Controls S.A.S., 33 Rue Saint-Nicolas, B.P , SAVERNE CEDEX, France 09/2015 6LE001658A
