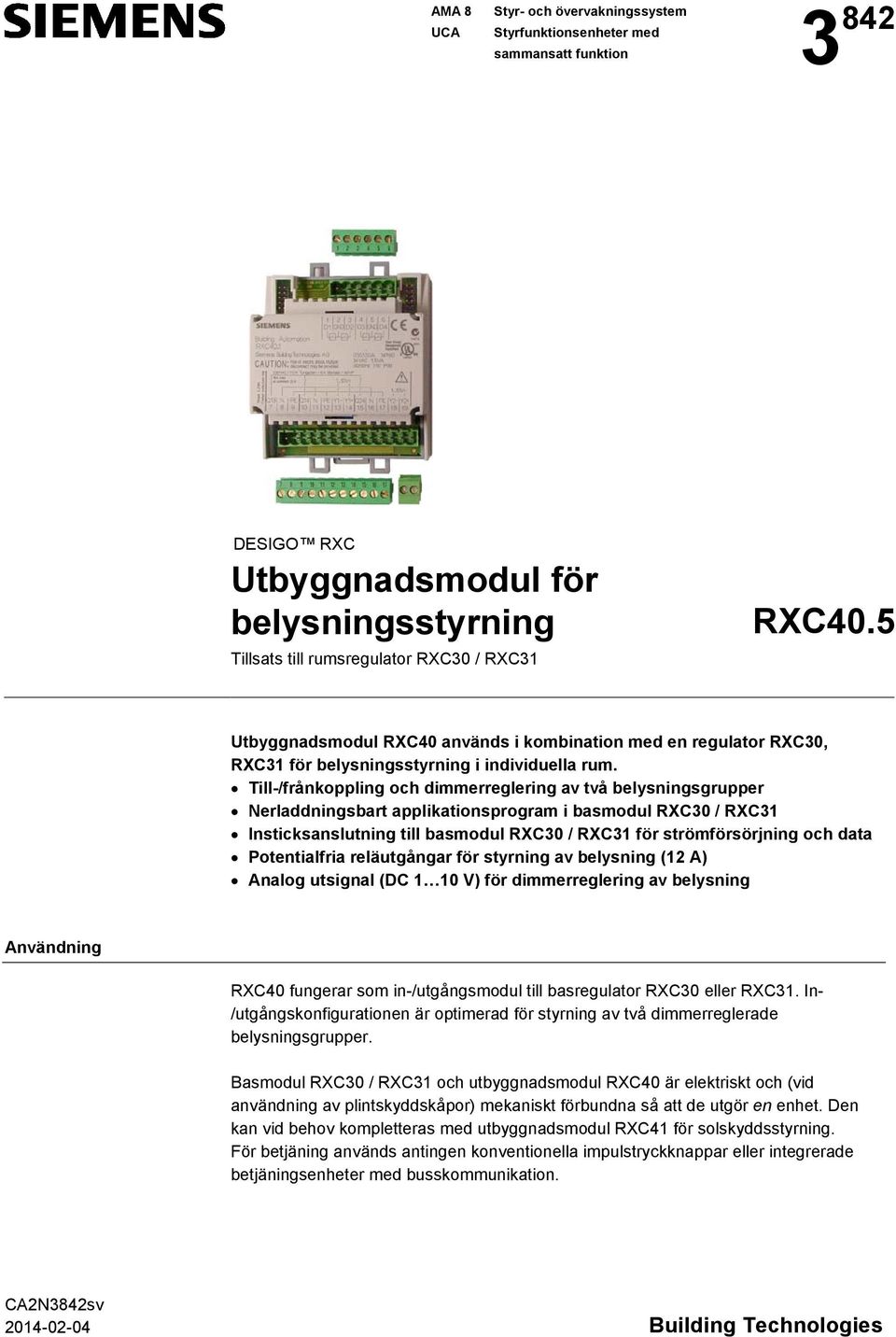

1 AMA 8 UCA Styr- och övervakningssystem 3 Styrfunktionsenheter med sammansatt funktion 842 DESIGO RXC Utbyggnadsmodul för belysningsstyrning Tillsats till rumsregulator RXC30 / RXC31 RXC40.5 Utbyggnadsmodul RXC40 används i kombination med en regulator RXC30, RXC31 för belysningsstyrning i individuella rum. Till-/frånkoppling och dimmerreglering av två belysningsgrupper erladdningsbart applikationsprogram i basmodul RXC30 / RXC31 Insticksanslutning till basmodul RXC30 / RXC31 för strömförsörjning och data Potentialfria reläutgångar för styrning av belysning (12 A) Analog utsignal (DC 1 10 V) för dimmerreglering av belysning Användning RXC40 fungerar som in-/utgångsmodul till basregulator RXC30 eller RXC31. In- /utgångskonfigurationen är optimerad för styrning av två dimmerreglerade belysningsgrupper. Basmodul RXC30 / RXC31 och utbyggnadsmodul RXC40 är elektriskt och (vid användning av plintskyddskåpor) mekaniskt förbundna så att de utgör en enhet. Den kan vid behov kompletteras med utbyggnadsmodul RXC41 för solskyddsstyrning. För betjäning används antingen konventionella impulstryckknappar eller integrerade betjäningsenheter med busskommunikation. CA23842sv Building Technologies

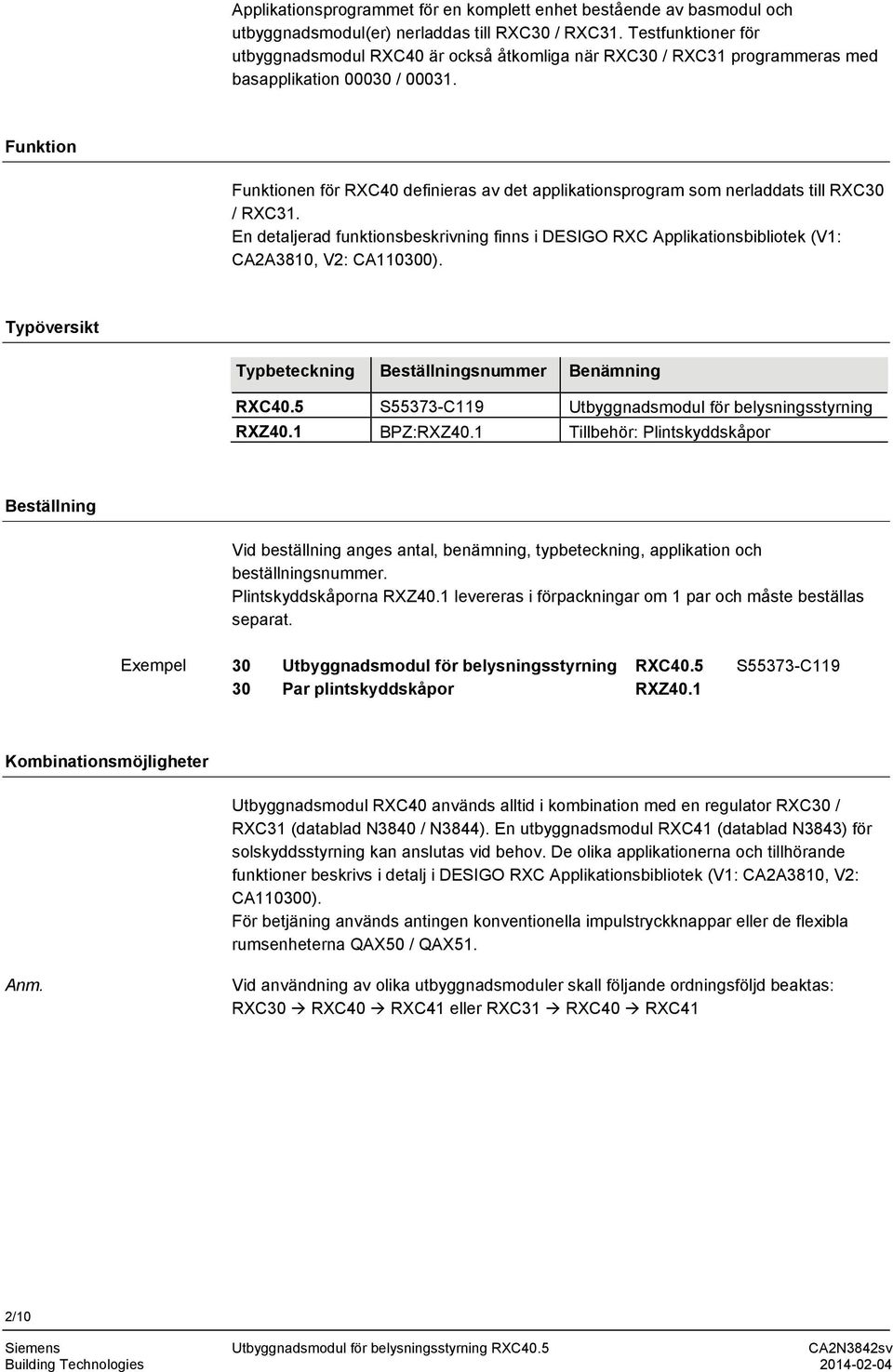

2 Applikationsprogrammet för en komplett enhet bestående av basmodul och utbyggnadsmodul(er) nerladdas till RXC30 / RXC31. Testfunktioner för utbyggnadsmodul RXC40 är också åtkomliga när RXC30 / RXC31 programmeras med basapplikation / Funktion Funktionen för RXC40 definieras av det applikationsprogram som nerladdats till RXC30 / RXC31. En detaljerad funktionsbeskrivning finns i DESIGO RXC Applikationsbibliotek (V1: CA2A3810, V2: CA110300). Typöversikt Typbeteckning Beställningsnummer Benämning RXC40.5 S55373-C119 Utbyggnadsmodul för belysningsstyrning RXZ40.1 BPZ:RXZ40.1 Tillbehör: Plintskyddskåpor Beställning Vid beställning anges antal, benämning, typbeteckning, applikation och beställningsnummer. Plintskyddskåporna RXZ40.1 levereras i förpackningar om 1 par och måste beställas separat. Exempel 30 Utbyggnadsmodul för belysningsstyrning RXC40.5 S55373-C Par plintskyddskåpor RXZ40.1 Kombinationsmöjligheter Utbyggnadsmodul RXC40 används alltid i kombination med en regulator RXC30 / RXC31 (datablad 3840 / 3844). En utbyggnadsmodul RXC41 (datablad 3843) för solskyddsstyrning kan anslutas vid behov. De olika applikationerna och tillhörande funktioner beskrivs i detalj i DESIGO RXC Applikationsbibliotek (V1: CA2A3810, V2: CA110300). För betjäning används antingen konventionella impulstryckknappar eller de flexibla rumsenheterna QAX50 / QAX51. Anm. Vid användning av olika utbyggnadsmoduler skall följande ordningsföljd beaktas: RXC30 RXC40 RXC41 eller RXC31 RXC40 RXC41 2/10 Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv

3 Mekaniskt utförande Utbyggnadsmodul RXC40 består av bottenplatta och kapsling samt kretskort med anslutningsplintar. Modulen har också en flatkabel med kontaktdon för anslutning till basregulator RXC30 / RXC31 samt en kontakt för insticksmontering av nästa utbyggnadsmodul Kabelkrampor (för Anslutningskabel till basmodul dragavlastning) Anslutningsplintar av instickstyp Kapsling Kontakt för insticksmontering av nästa utbyggnadsmodul Bottenplatta Anslutningsplintar av instickstyp Plintskyddskåpor Plintskyddskåpor RXZ40.1 (option) skyddar kopplingsplintarna från fysisk beröring och smuts. De fungerar också som dragavlastning för kablarna från utbyggnadsmodulen till RXC30 / RXC31. De måste användas om regulatorn inte sitter i ett apparatskåp eller en fördelningsdosa. Vid montering av plintskyddskåporna skall man vara noga med att de snäpps fast ordentligt på apparaten Borttagning av plintskyddskåpa Etikett Serienummer Testdatum, serie (Z, A, B, C ) Skyddsklass Temperaturområde (0 50 C) Observera anmärkningar i detta dokument Anslutningsplintar Samtliga anslutningsplintar är av instickstyp. Plintarna är organiserade så att alla inkommande och utgående kablar i normala fall kan anslutas utan att korsas. Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv 3/10

4 STOP OBS! Kabelkrampor för dragavlastningar måste användas för anslutningar till plintarna 7 12 och (AC 230 V). Ledningarna måste säkras med kabelband (se bilden) 3834J01 Varning! Kommunikation Kontrollera att kopplingsplintarna, som är anslutna till nätspänningen är spänningslösa före insticksmontering eller demontering. Utbyggnadsmodul RXC40 kommunicerar med regulator RXC30 / RXC31 via en seriell bussanslutning (-bussen). -busskablarna är överkopplade i modulen till kontakten för nästa utbyggnadsmodul. Det finns ingen direkt förbindelse till LOWORKS -bussen. Avfallshantering Apparaterna klassificeras vid avfallshantering som elektronisk utrustning enligt EU-riktlinje 2002/96/EG (WEEE) och får inte avfallshanteras som osorterade hushållssopor. Relevanta nationella lagstadgade föreskrifter skall beaktas. Detta görs med hjälp av ordnade kanaler för avfallshantering. Lokal och aktuell lagstiftning skall alltid beaktas. Projektering RXC40 kan endast användas i kombination med en basmodul RXC30 / RXC31 (och eventuellt en ytterligare utbyggnadsmodul). Instickskontakten mellan basmodul och utbyggnadsmoduler omfattar kommunikation och matningsspänning. Matningsspänningen är begränsad till maximalt två utbyggnadsmoduler. Signalingångar Viktigt Potentialfria reläutgångar AC 250 V Analoga utgångar för DC 1 10 V Ledningarna för signalingångarna D1 D4 motsvarar normen SELV/LV. De skall dras åtskilda från AC230 V och måste uppfylla SELV/LV -kraven. Klenspänning och nätspänning får inte dras i samma kabel. Till signalingångarna får endast potentialfria impulskontakter (utan mekaniskt lås) anslutas. De potentialfria reläutgångarna kan användas för glödlampor upp till 2,5 kw eller lysrör upp till 1,5 kva. Kabeldimensioneringen beror på ansluten last och lokala föreskrifter. oll- och skyddsledare överkopplas på regulatorn, så inga externa plintar behövs. Kretsarna måste skyddas med externa säkringar på max. 16 A (Q13) eftersom inga interna säkringar finns. Kablarna måste fästas säkert på modulen med användning av tillhörande dragavlastningar. De analoga utgångarna är avsedda för styrning av ljusvarierade elektroniska seriekopplade belysningar eller dimmerreglering av elektroniska transformatorer. Strömmen tillförs därvid från den seriekopplade belysningsenheten resp. transformatorn. Styrdon (t.ex. ventilställdon) med insignal DC 0 10 V kan inte styras. 4/10 Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv

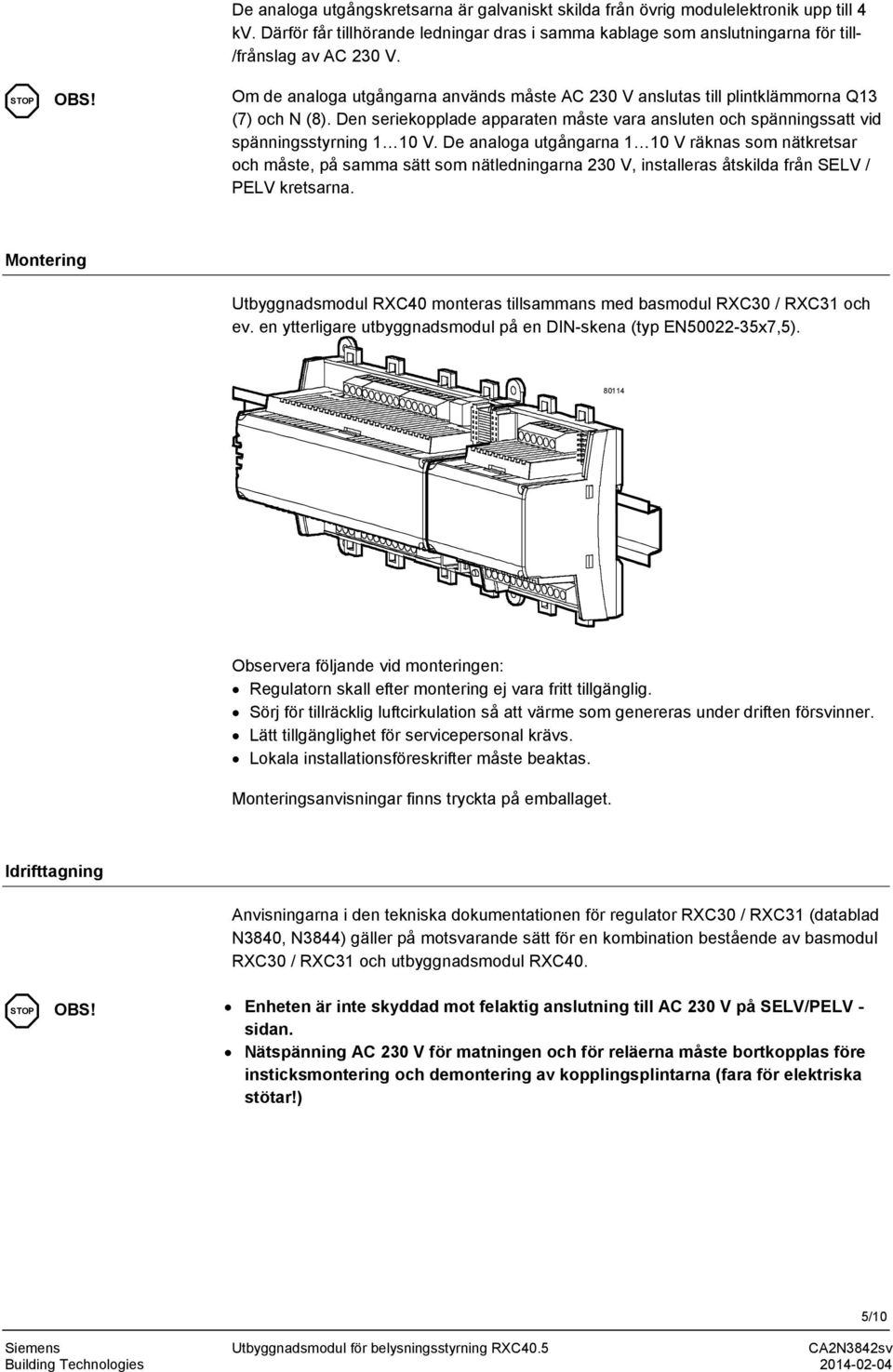

5 De analoga utgångskretsarna är galvaniskt skilda från övrig modulelektronik upp till 4 kv. Därför får tillhörande ledningar dras i samma kablage som anslutningarna för till- /frånslag av AC 230 V. STOP OBS! Om de analoga utgångarna används måste AC 230 V anslutas till plintklämmorna Q13 (7) och (8). Den seriekopplade apparaten måste vara ansluten och spänningssatt vid spänningsstyrning 1 10 V. De analoga utgångarna 1 10 V räknas som nätkretsar och måste, på samma sätt som nätledningarna 230 V, installeras åtskilda från SELV / LV kretsarna. Montering Utbyggnadsmodul RXC40 monteras tillsammans med basmodul RXC30 / RXC31 och ev. en ytterligare utbyggnadsmodul på en DI-skena (typ E x7,5) Observera följande vid monteringen: Regulatorn skall efter montering ej vara fritt tillgänglig. Sörj för tillräcklig luftcirkulation så att värme som genereras under driften försvinner. Lätt tillgänglighet för servicepersonal krävs. Lokala installationsföreskrifter måste beaktas. Monteringsanvisningar finns tryckta på emballaget. Idrifttagning Anvisningarna i den tekniska dokumentationen för regulator RXC30 / RXC31 (datablad 3840, 3844) gäller på motsvarande sätt för en kombination bestående av basmodul RXC30 / RXC31 och utbyggnadsmodul RXC40. STOP OBS! Enheten är inte skyddad mot felaktig anslutning till AC 230 V på SELV/LV - sidan. ätspänning AC 230 V för matningen och för reläerna måste bortkopplas före insticksmontering och demontering av kopplingsplintarna (fara för elektriska stötar!) Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv 5/10

6 Tekniska data Matning Modulen får sin strömförsörjning från basmodul RXC30 / RXC31 Effektförbrukning (från basmodul) Dimmerfunktionen är galvaniskt frånskild och får sin strömförsörjning via plint Q13 och SELV / LV AC 24 V Max. 1,5 VA Max. AC 250 V Ingångar Signalingångar D1 D4 Antal 4 (för potentialfria impulskontakter) Kontaktspänning DC 33 V Kontaktström DC 8 ma Kontaktöverföringsmotstånd Max. 100 Ω Kontaktisoleringsmotstånd Min. 50 kω Utgångar Reläutgångar Q14, Q24 Antal 2 Relätyp Enpolig Kontaktbelastning Extern säkring (Q13) 16 A Manöverspänning Max. AC 250 V ominell ström, resistiv/induktiv Max. AC 12 A / 12 A (cosϕ = 0,6) (VDE godkänd för 16A) Glödlampor Max. 2,5 kw Lysrör Max. 1,5 kva (faskompensering: max. 60 μf) Analoga utgångar Antal 2 x 2 Y1+, Y1, Y2+, Y2 Typ Med negativ logik, yttre DC spänning Spänningsområde DC V Logikström Max. 30 ma Gränssnitt till basmodul RXC30 / RXC31 och andra utbyggnadsmoduler Ledningsanslutningar Typ av gränssnitt Löstagbara plintblock Enkla ledare Flertrådiga ledare utan ändhylsor Flertrådiga ledare med ändhylsor (DI 46228/1) Maximalt åtdragningsmoment Kabel för anslutning till basmodul Enkla kabellängder Signalingångar D1 D4 Analoga utgångar Y1+, Y1, Y2+, Y2 Reläutgångar Q14, Q24 -buss, seriell (för spänningsmatning och data) Fjäderdragklämmor 1 x mm 2 eller 2 x mm 2 1 x mm 2 eller 2 x mm 2 1 x mm 2 eller 2 x mm 2 0,6 m 10-ledare, flatkabel Se även Installationsanvisning CA Max. 100 m för diameter 0,6 mm Max. 100 m för diameter 0,6 mm Beroende på last och lokala föreskrifter Skyddsdata Kapslingsklass enligt E Med plintskyddskåpor, väggmonterad, ingen DI-skena Alla andra monteringsalternativ Isolerklass IP30 IP20 Lämpad för användning i system med isolerklass I eller II Omgivningsförhållanden Drift Klass 3K5 enligt IEC Temperatur C Fuktighet < 85 % RH Transport Klass 2K3 enligt IEC Temperatur C Fuktighet < 95 % RH ormer och standarder Produktsäkerhet Automatisk elektronisk utrustning för hushåll och liknande användning E Elektromagnetisk kompatibilitet Störkänslighet (bostads- och industrisektor) E Störstrålning (bostadssektor) E /10 Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv

7 Miljökompatibilitet Mått CE-märkning: Uppfyller kraven enligt EMC-direktiv 2004/108/EC Lågspänningsdirektiv 2006/95/EC Uppfyller kraven enligt RoHS-direktiv 2011/65/EU UL-konformitet UL916 C-Tick överensstämmelse (EMC) AS/ZS Produktens miljödeklaration CA2E3842 innehåller information om RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering Se avsnitt Måttuppgifter Bredd enligt DI-modulenheter 4,5 ISO (miljö) ISO 9001 (kvalitet). Vikt Exkl. förpackning 0,25 kg Anslutningsplintar V 12 A Q13 Q14 Y1 Y1+ Q24 Y2 Y2+ D1 GD D2 D3 GD D4 DC V 250 V 12 A DC V Signalingångar (för potentialfria impulskontakter) D1 1 Signalingång GD 2 Signaljord D2 3 Signalingång D3 4 Signalingång GD 5 Signaljord D4 6 Signalingång Reläutgångar Q13 7 Gemensam för Q14 och Q24 8 olledare max. AC 250 V 9 Skyddsledare Q14 10 Slutande kontakt max. AC 250 V, 12 A 11 AC 250 V nolledare 12 Skyddsledare Q24 15 Slutande kontakt max. AC 250 V, 12 A 16 olledare max. AC 250 V 17 Skyddsledare Analoga utgångar Y1 13 Analog utgångsjord Y1+ 14 DC V analog utsignal, extern Y2 18 Analog utgångsjord Y2+ 19 DC V analog utsignal, extern STOP OBS! Beakta tekniska data för reläutgångarna: max. AC 250 V, 12 A Lokala installationsföreskrifter måste beaktas. Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv 7/10

8 Kontakt för utbyggnadsmoduler G0 ADDRz ATTz VCC DG G RDY DATA CLK DG G0 ADDRz ATTz VCC DG Jord Moduladress Handskakning DC 5 V Elektronikjord G RDY DATA CLK DG AC 24 V Handskakning Data Klocka Elektronikjord Anslutningsschema 1 D1 GD D D1 D2 3842A01 D3 GD D D3 D4 SELV / LV Q L Max. AC 250 V Q14 Y1 Y L + Q1 L Q1.1 Q24 Y2 Y L + Q2 L Q2.1 1 RXC40 D1...D4 Potentialfria impulskontakter Q1, Q2 Dimmerreglerade belysningar eller belysningsgrupper Q1.1, Q2.1 Lampa eller grupp av parallellkopplade lampor Galvaniskt frånskilt 8/10 Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv

9 Måttuppgifter (mått i mm) Utan plintskyddskåpor 62 35,3 3, M Med plintskyddskåpor , , M01 Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv 9/10

10 Denna sida har avsiktligt lämnats tom. 10/ Siemens AB, Building Technologies Division, en_05/ Rätt till ändringar förbehålles Siemens Utbyggnadsmodul för belysningsstyrning RXC40.5 CA23842sv
