Elektronikinsatser. För standard och utanpåliggande serier, elektronikinsatser/komponenter

Storlek: px
Starta visningen från sidan:

Download "Elektronikinsatser. För standard och utanpåliggande serier, elektronikinsatser/komponenter"

Transkript

1 För standard och utanpåliggande serier, elektronikinsatser/komponenter Elektronikkomponenter öppnar upp nya möjligheter för moderna fastighetsinstallationer. Elektroniska apparater av hög kvalitet från Berker innebär därmed ett bekvämt alternativ till konventionella kopplingselement. Mer funktioner tack vara intelligent elektronisk styrning Större flexibilitet med utbytbara centrumsatser (styrenhet, radioknapp, rörelsedetektor, etc.) Mer variation för modernisering, renovering och utbyggnad. Montera endast i standardiserade apparatdosor enligt DIN Del 1

2 Dimmrar 34 Potentiometrar 36 BLC ljusstyrning 38 Tillbehör 43 Dimmrar för DIN montage 44 Rörelsedetektorer 46

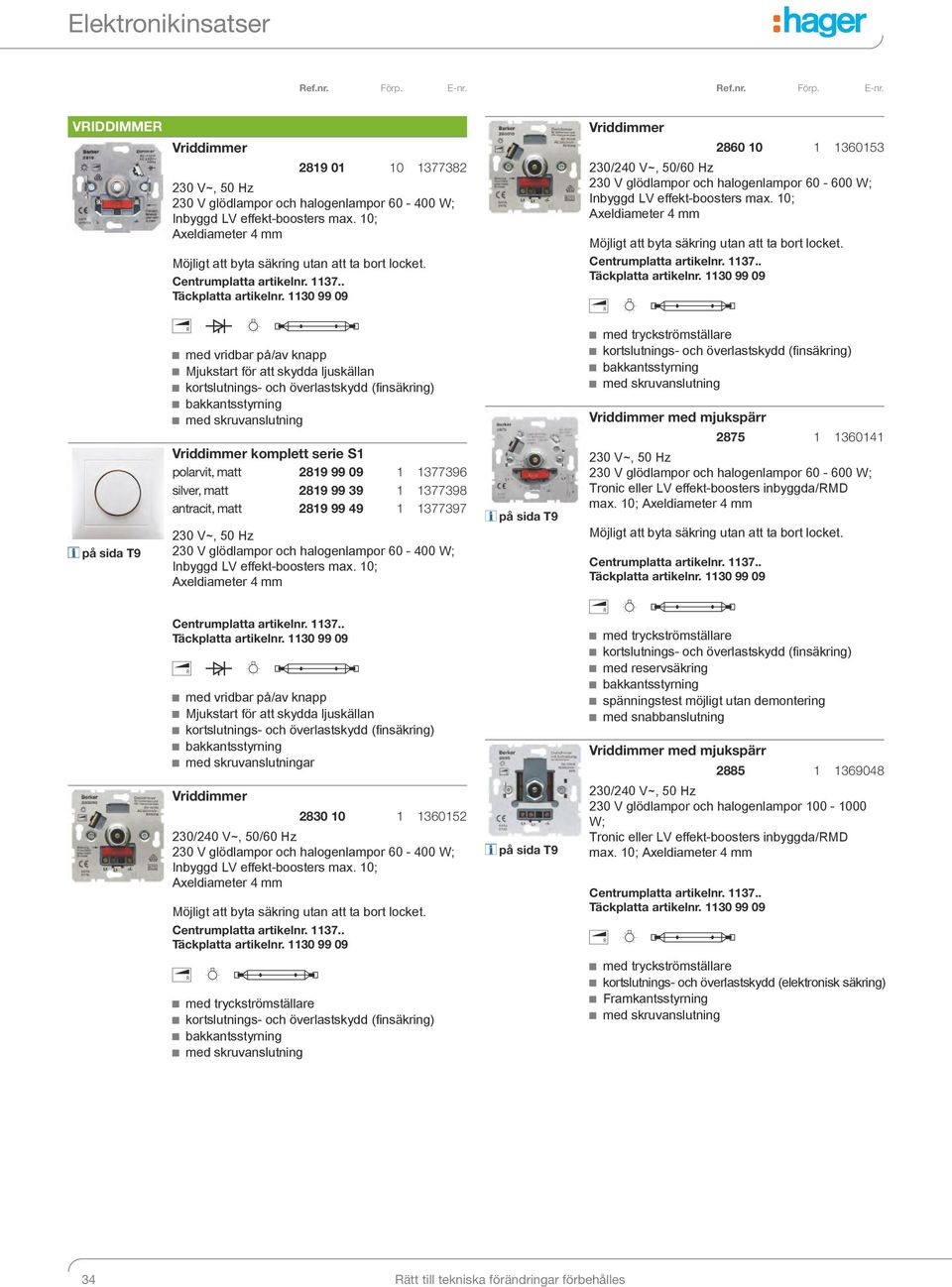

3 VRIDDIMMER på sida T9 Vriddimmer 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; 1 7 G J med vridbar på/av knapp bakkantsstyrning Vriddimmer komplett serie S1 polarvit, matt silver, matt antracit, matt V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; på sida T9 Vriddimmer 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; 1 G J bakkantsstyrning Vriddimmer med mjukspärr V glödlampor och halogenlampor W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10; 1 7 G J med vridbar på/av knapp bakkantsstyrning Vriddimmer /240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; på sida T9 1 G J bakkantsstyrning spänningstest möjligt utan demontering med snabbanslutning Vriddimmer med mjukspärr /240 V~, 50 Hz 230 V glödlampor och halogenlampor W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10; 1 G J 1 G J bakkantsstyrning Framkantsstyrning 34 Rätt till tekniska förändringar förbehålles

4 på sida T9 Vriddimmer LV 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr G J L med omkopplings-tryckströmställare framkantsstyrning Vriddimmer LV med mjukspärr V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; 2 G J L framkantsstyrning med plint för baslast från nätfrånskiljare spänningstest möjligt utan demontering Grundljusstyrkan kan programmeras med snabbanslutningar på sida T9 på sida T10 Tronic vriddimmer med mjukspärr V glödlampor och halogenlampor W; Elektroniska transformatorer W; Universella effekt-boosters max. 10 om vardera 500 W; Inbyggd Tronic effekt-boosters max. 10; Problemfri drift erhålls endast med Berker Tronic transformatorer. 3 G J R bakkantsstyrning med plint för baslast från nätfrånskiljare spänningstest möjligt utan demontering kan utvidgas med universella effekt-boosters RMD Plus med snabbanslutningar Tronic vriddimmer universal med mjukspärr V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10, bakkantsstyrning om vardera 500 W; Universella effekt-boosters max. 5, framkantsstyrning om vardera 420 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer Tronic vriddimmer 230/240 V~, 50 Hz 230 V glödlampor och halogenlampor W; Elektroniska transformatorer W; Universella effekt-boosters max. 10 om vardera 500 W; Inbyggd Tronic effekt-boosters max. 10; Problemfri drift erhålls endast med Berker Tronic transformatorer. 3 G J R bakkantsstyrning kan utvidgas med universella effekt-boosters RMD Plus 4 7 G J L R med tilläggsmodul för universell vriddimmer med stegvis omkodare med minnesfunktion framkants- eller bakkantsreglering beroende på lasttyp, självkännande spänningstest möjligt utan demontering kan utvidgas med universella effekt-boosters RMD Plus med snabbanslutningar Rätt till tekniska förändringar förbehålles 35

5 Tilläggsmoduler vriddimmrar Tilläggsmodul universell vriddimmer med mjukspärr Antal tilläggsmoduler, max. 5; Axial dimensionsdiameter 4 mm på sida T10 som tilläggsmodul för universell vriddimmer med stegvis omkodare spänningstest möjligt utan demontering med snabbanslutningar UNIVERSAL TRYCKDIMMER Tryckdimmer universal på sida T V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10, bakkantsstyrning 1-vägs om vardera 500 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer till en utgång. Knapp artikelnr G J L R för 2 oberoende belysningsgrupper en tilläggsingång för båda serierna med hjälp av BLC tilläggsmodul minnesfunktion vid strömavbrott framkants- eller bakkantsreglering per serie beroende på lasttyp, självkännande HASTIGHETSREGULATORER Varvtalsregulator på sida T8 230/240 V~, 50/60 Hz Nominell motorström och segmentström, max. 0,1-2,7 A; Centrumplatta artikelnr , , , , med vridbar på/av knapp för komponenter med motordrivning extra brytkontakt grundhastigheten kan justeras framkantsstyrning med snabbanslutningar DALI STYRENHETER Vridpotentiometer DALI på sida T31 DALI spänning 16 V= ( V=); Strömförbrukning < 2 ma; DALI enheter max. 64; Kabellängd DALI vid 1,5 mm² max. 200 m; Ej lämplig för kombination med andra DALI sensorer eller center DALI utkast enligt DIN Strömförsörjning krävs enligt DALI specifi kationer IEC med mjukspärr för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor styrningen utförs med centralt telegram (broadcast) för parallell ledningsdragning (senaste potentiometerinställning används) Grundljusstyrkan kan programmeras 36 Rätt till tekniska förändringar förbehålles

6 Vridpotentiometer DALI med integrerad nätdel DALI spänning 16 V=; Utgångsström max. 52 ma. Effektförbrukning >= 1,5 W; DALI enheter max. -; med en aktiv DALI potentiometer 26; med 4 aktiva DALI potentiometrar 104; Kabellängd DALI vid 1,5 mm² max. 200 m; Ej lämplig för kombination med andra DALI sensorer eller center. DALI utkast enligt DIN STYRENHETER 1-10 V Vridpotentiometer 1-10 V med mjukspärr på sida T30 Kopplingsström 6 A; Styrström 50 ma=; Axial dimensionsdiameter 4 mm Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr Säkerställ samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr med mjukspärr med på/av tryckströmställare med stegvis omkodare för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor styrningen utförs med centralt telegram (broadcast) Parallellanslutning av max. 4 aktiva DALI potentiometrar möjligt levererar den nödvändiga styrströmmen för extra DALI förbrukare i den aktive driften till huvudnätet vo utan nätspänning i passiv drift på DALI spänning fungerar enheten som en extra styrning minnesfunktion efter strömavbrott Grundljusstyrkan kan programmeras på sida T30 Gränssitt enligt DIN EN M R för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor Grundljusstyrkan kan programmeras Vridpotentiometer 1-10 V med mjukspärr /240 V~, 50/60 Hz Momentan kontaktström max. 2 A. Styrström 50 ma=; Axial dimensionsdiameter 4 mm Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr Säkerställ samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr Gränssitt enligt DIN EN M R med tryckknapp (NO) för aktivering av pulsreläer för styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor Rätt till tekniska förändringar förbehålles 37

7 BLC BERKER LJUSSTYRNING BLC dimmerinsatser BLC tryckknapp styrenhet 1-10 V Styrström 50 ma=; Kopplingsström 3,04 A; Drifttemperatur 5-35 C Ljusscensfunktion (på/av, dimningsvärde) tillsammans med BLC radioknapp. Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr För att säkerställa samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , Gränssitt enligt DIN EN M R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor minnesfunktion efter strömavbrott Grundljusstyrkan kan programmeras när locket är borttaget bibehålls brytarens status (wallpaper-funktion) BLC touch dimmer LV V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; Drifttemperatur C Ljusscensfunktion (på/av, dimningsvärde) tillsammans med BLC radioknapp. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J L med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt minnesfunktion vid tändning när locket är borttaget bibehålls brytarens status (wallpaper-funktion) framkantsdimring 38 Rätt till tekniska förändringar förbehålles

8 Ref.nr. Förp. E-nr. BLC touch dimmer universal V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10 fas-frånsnittsprincip om vardera 500 W; Universella effekt-boosters max. 5 framkantsdimring om vardera 420 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Drifttemperatur C; Installationsdjup 22 mm Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. För en problemfri drift rekommenderar vi Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J L R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt minnesfunktion vid strömavbrott när locket är borttaget bibehålls brytarens status (wallpaper-funktion) framkants- eller bakkantsreglering beroende på lasttyp, självkännande kan utvidgas med universella effekt-boosters RMD Plus Rätt till tekniska förändringar förbehålles 39

9 BLC strömställarinsatser BLC triac strömställarinsats LV V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Drifttemperatur C Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknappar. Säkringen kan bytas utan att man tar bort locket. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J L med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt när locket är borttaget bibehålls brytarens status (wallpaper-funktion) BLC tronic strömställarinsats V glödlampor och halogenlampor W; Elektroniska transformatorer W; Drifttemperatur C Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. För en problemfri drift rekommenderar vi Berker Tronic transformatorer. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt när locket är borttaget bibehålls brytarens status (wallpaper-funktion) bakkantsdimring 40 Rätt till tekniska förändringar förbehålles

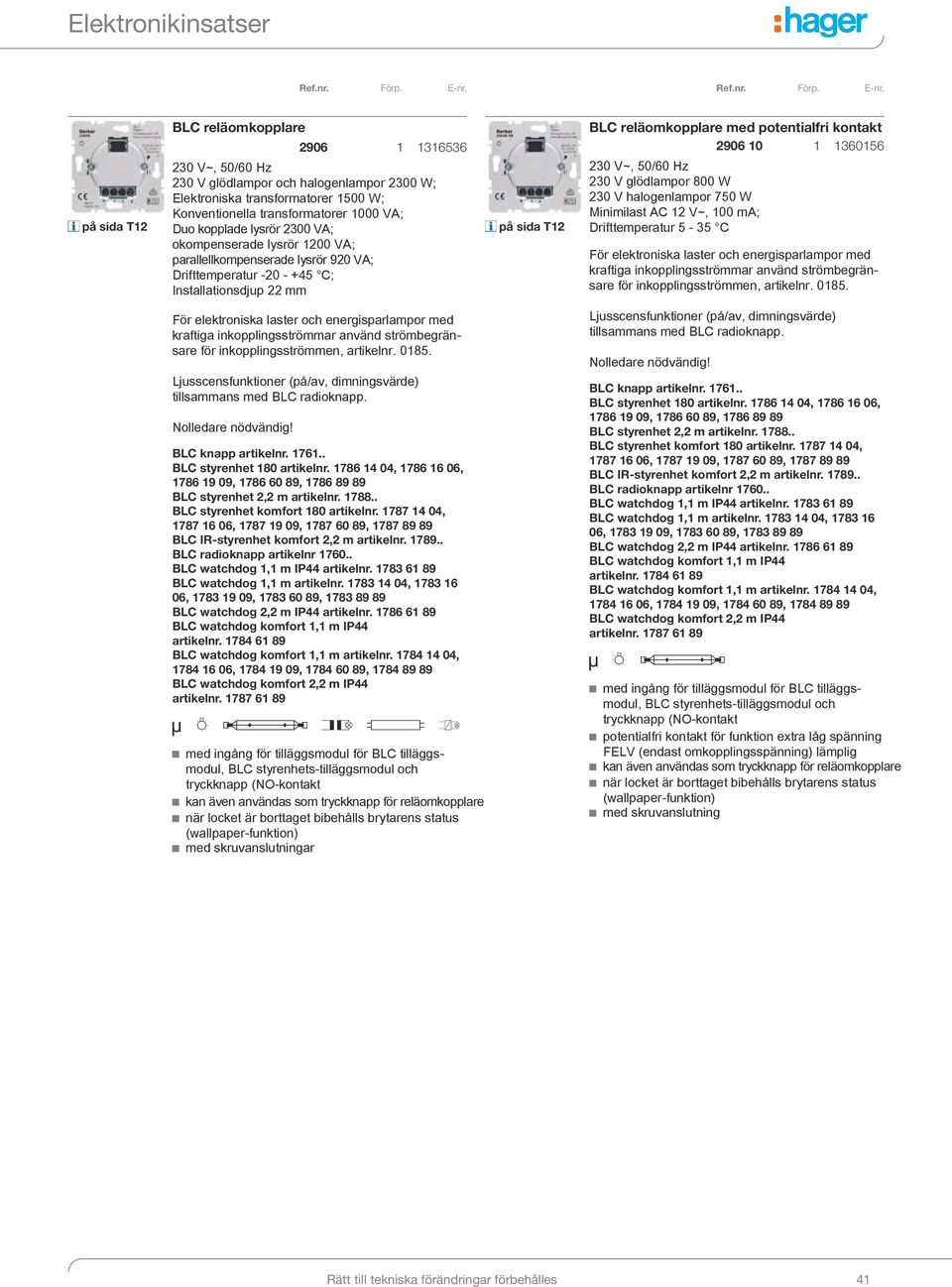

10 BLC reläomkopplare V glödlampor och halogenlampor 2300 W; Elektroniska transformatorer 1500 W; Konventionella transformatorer 1000 VA; Duo kopplade lysrör 2300 VA; okompenserade lysrör 1200 VA; parallellkompenserade lysrör 920 VA; Drifttemperatur C; Installationsdjup 22 mm BLC reläomkopplare med potentialfri kontakt V glödlampor 800 W 230 V halogenlampor 750 W Minimilast AC 12 V~, 100 ma; Drifttemperatur 5-35 C För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J L M R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt kan även användas som tryckknapp för reläomkopplare när locket är borttaget bibehålls brytarens status (wallpaper-funktion) Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt potentialfri kontakt för funktion extra låg spänning FELV (endast omkopplingsspänning) lämplig kan även användas som tryckknapp för reläomkopplare när locket är borttaget bibehålls brytarens status (wallpaper-funktion) Rätt till tekniska förändringar förbehålles 41

11 BLC reläomkopplare HVAC (värme/ventilation/luftkonditionering) V glödlampor och halogenlampor 1000 W; Elektroniska transformatorer 750 W; Konventionella transformatorer 750 VA; Duo kopplade lysrör 1000 VA; Okompenserade lysrör 500 VA; 230 V glödlampor (HVAC-kanal) 800 W; 230 V halogenlampor (HVAC-kanal) 750 W; Motorbrytarström (HVAC-kanal) 2,1 A Tillkopplingsfördröjning HVAC-kanal 0/3 min.; Fördröjningstid uppvärmning/fl äkt/luftkonditionering kan 2/10/30/60/120 min. För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. BLC radioknapp artikelnr BLC watchdog 1,1 m artikelnr , , , , G J L M R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt potentialfri HVAC-kontakt för funktion extra låg spänning FELV (endast växelspänning) lämplig kan även användas som tryckknapp för reläomkopplare med fördröjningstid HVAC reläkontakt för t.ex..ställdon tillkopplingsfördröjning för HVAC-kanal kan aktiveras/inaktiveras permanent med BLC knapp när locket är borttaget bibehålls brytarens status (wallpaper-funktion) Fjärrkontroll på sida T16 BLC styrenhet tilläggsmodul Antal tilläggsmoduler, max. 10 (5 med artikelnr. 2902); Kabellängd mellan huvudenhet och tilläggsmodul 100 m; Installationsdjup 22 mm BLC watchdog 1,1 m artikelnr , , , , Fjärrkontroll för BLC IR styrenhet ljusgrå/mörkgrå Driftspänning 3 V=; IR kanaler 31; Dimensioner (L x B x H) 85 x 52 x 7 mm Funktioner och inställningar för BLC masterstation styrenhet 2 h PÅ/AV, kontinuerlig ON/OFF, dimning (med BLC dimmerinsats), korttid, hotell och testläge, strömställarinsats-förhandsvarning frånkoppling, känslighetssteg reaktionsljusstyrka, kontinuerligt inlärningsbar reaktionsljusstyrka, lagringsbar antändningsljusstyrka (för BLC dimmerinsats), reaktionskänslighet i steg, fördröjningstid i steg och kontinuerligt inlärningsbar, sensor cutoff för vinkel för detektionsbegränsare, simultan drift, återställning. Funktioner och inställningar för BLC styrenhet tilläggsmodul: Utvidgning 2 h eller kontinuerlig AV, reaktionskänslighet i steg, sensor cutoff för vinkel för detektionsbegränsare, rörelse LED, återställning. IR fjärrkontroll för individuell konfi guration av BLC IR- styrenhet Komfort 2.2 m. BLC tilläggsmodul BLC tilläggsmodul Installationsdjup 22 mm med inneslutet litium cellbatteri 3 V typ: CR 2025 med 31 funktionsknappar som tilläggsmodul för BLC insatser 42 Rätt till tekniska förändringar förbehålles

12 på sida T21 BLC trappautomat Längd styrledning max 100 m; Installationsdjup 22 mm För 3-ledarkrets med nolledare och för 4-ledarkrets med nolledare eller fas. TILLBEHÖR Strömbegränsare Strömbegränsare svart , 200 VA förmonterad kabel ca 80 mm; Dimensioner hölje (B x H x D) 51 x 25 x 13 mm Endast lämplig för BLC monitor 180 med text modell R3. För uppgradering av trappljus och pulskretsar utan extra ledningsdragning. BLC watchdog 1,1 m artikelnr , , , , Används endast tillsammans med BLC automatisk trappljusbrytare RMD artikelnr på sida T35 på sida T26 Uppbyggd på en liten konstruktion, lämplig för installation i en 40 mm infälld dosa t.ex. bakom universalinsats med reläkontakt och BCL reläomkoppplarinsats. Även lämplig för utanpåliggande rörelsedetektorer och RMD automatisk styrenhet för trappljus. för att begränsa inkopplingsströmmarna för problematiska laster t.ex. energisparlampor, elektroniska laster etc. Trådlös avstörningssystem för styrenhet ljusgrå V~, 50/60 Hz, 100 Ω, 0,05 µf förmonterade kablar ca 95 mm; Mått (diameter x H) 18 x 37 mm; För anslutning av induktiva laster parallellkopplade mot nätet (t.ex. konventionella transformatorer) om de förorsakar att styrenheten reaktiveras. RC element STYRENHET Insatser Styrenhet 15 V= Infällda styrenheter se Design serier. på sida T22 med skruvkontakter Rätt till tekniska förändringar förbehålles 43

13 DIMRAR Dimrar för DIN montage Universaldimmer RMD plus ljusgrå på sida T11 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10 fas-frånsnittsprincip om vardera 500 W; Universella effekt-boosters max. 5 fas-fastillsnittsprincip om vardera 420 W; Max längd lastkabel 100 m; Längd styrledning max 100 m; RMD 2 moduler; Dimensioner (B x H x D) 36 x 90 x 70 mm Monteringshöjd från DIN skena 63 mm Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer Vid montering av fl era dimrar eller boostrar i en kapsling. skall ett avstånd på en modulbredd hållas imellan produkterna. Universalbooster RMD Plus Artikelnr G J L R 2 manuella knapparmed tryckknapsfunktion, PÅ/AV styrning via en tryckknapp (NO-kontakt) på ingången till tilläggsmodulen styrning via 2 tryckknappar med BLC modul på ingången till tilläggsmodulen kan utvidgas med universella effekt-boosters RMD Plus tändningsljusstyrkan kan sparas säkert efter strömavbrott med grön LED-indikering framkants- eller bakkantsreglering beroende på lasttyp, självlärande Boosters för DIN montage Universalbooster RMD plus ljusgrå på sida T11 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Max längd lastkabel 100 m; Längd styrledning max 100 m; RMD 2 moduler; Dimensioner (B x H x D) 36 x 90 x 70 mm Monteringshöjd från DIN skena 63 mm Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer Vid användning av fl era dimrar eller effekt-boostrar med ett krontrollskåp, håll ett minsta avstånd på en modulbredd. för artikelnr , , , , 2874, 2885, 2902, 2943, , , G J L R gemensam lastomkoppling för dimrar och booster valbart ljusstyrkeminne framkants- eller bakkantsreglering beroende på lasttyp, självlärande 44 Rätt till tekniska förändringar förbehålles

14 LADDNINGSUTTAG USB-laddningsuttag 230 V USB-laddningsuttag polarvit, matt antracit, matt V~, 50/60 Hz, 5 V= (+/- 5%) Utgångsström per uttag max. 1 A. Utgångsström under drift för båda uttag ma 1,4 A; Effektförbrukning (standby) max. 75 mw; Max ledararea 2,5 mm²; Installationsdjup 32 mm Ingen dataöverföring möjlig! Centrumplatta artikelnr Centrumplatta artikelnr USB anslutningar enligt DIN EN med 2 USB uttag typ A för laddning av mobila enheter via USB kabel med dubbla skruvanslutningar JORDFELSBRYTARE Jordfelsbrytare A, Nominell felström 30 ma=; Frånkopplingstid <= 30 ms; kortslutningsström 3 ka (vid huvudsökring 16 A); på sida T62 Överstömshållfasthet 250 A (8/20) µs Drifttemperatur C; Installationsdjup 32 mm För centrumplatta artikelnr Testad för konformitet med VDE 0664 (EN 61008) Anslutningsplintar enligt VDE Lämplig för användning enligt IEC För skydd av efterkopplade laster. Typ A för växelström och pulserande likströmmar utan klor med snabbanslutningar TERMOSTATER Termostattillbehör Givare för golvtermostat Sensorkabellängd 4 m Karakteristiskt värde resistor vid25 C 33 kω på sida T36 för tidsstyrd termostat för golvtermostat TIMER på sida T7 Timer 230/240 V~, 50/60 Hz 230 V glödlampor 1500 W 230 V halogenlampor 300 W Elektroniska transformatorer 1500 W; Konventionella transformatorer 1000 VA; Duo kompenserade lysrör 1000 VA; Okompenserade lysrör 500 VA; Parallellkompenserade lysrör 150 VA; Fördröjningstid justerbar ca 1-60 min. ; Axial dimensionsdiameter 4 mm För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr Centrumplatta artikelnr elektronisk timer med på/av tryckströmställare kopplas till om den aktiveras i det påkopplade läget med tilläggsmodul för tryckknapp (NO-kontakt) med röd kontroll-led Insats för timer För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr Rekommendation: Använd en djup dosa! V glödlampor och halogenlampor 1000 W; Elektroniska transformatorer 750 W; Konventionella transformatorer 500 VA; Duo kompenserade lysrör 1000 VA; Okompenserade lysrör 500 VA; Parallellkompenserade lysrör 400 VA; Timer Easy artikelnr Timer artikelnr Timer med sensorkoppling artikelnr G J L M R med potentialfri kontakt med 230 V insats för tilläggsmodul för på och av INSATSER Sensor Sensor För centrumplatta artikelnr t.ex. för temperatursensor PT100 utan klor med snabbanslutningar Rätt till tekniska förändringar förbehålles 45

15 RÖRELSEDETEKTORER på sida T22 Sensor 180 polarvit V= Detekteringsfält halvmåne ca 16 x 32 m; Rekommenderad installationshöjd ca 2,4 m; Räckvidd ca 16 m; Detektorvinkel 180 Detektornivåer 3; Sektorer 36; Kopplingssegment 144; Drifttemperatur C; Dimensioner (B x H x D) 80 x 68 x 92 mm Sänder signaler till styrsystemets nätdel om personer detekteras. Använd endast tillsammans med nätdel till styrsystem artikelnr , 155, 159 Nätdel styrenhet på sida T22 Styrenhet polarvit V glödlampor och halogenlampor 2300 W; Elektroniska transformatorer 1200 W; Konventionella transformatorer 1200 VA; Duo kopplade lysrör 2300 VA; Okompenserade lysrör 1200 VA; Parallellkompenserade lysrör 920 VA; Reaktionsljusstyrka inställbar ca 3-80 / obegränsad lux; Fördröjningstid justerbar ca 4 sek- 15 min. ; Begränsningsnedkoppling efter max. 90 min.; Drifttemperatur C; Dimensioner (B x H x D) 110 x 94 x 38 mm För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr på sida T22 IP55 med LED detektorindikering för väggmontering roterande och vertikalt svängande med påskjutbart lock för att begränsa detekteringsfältet sensorlinje övervakningssystem t.ex. JY-ST-Y 2x2x0.8 mm med 2 kabelingångar upptill med fästmaterial Sensor 240 polarvit V= Detekteringsfält rektangulärt ca 22 x 20 m; Rekommenderad installationshöjd ca 2,4 m; Räckvidd ca 16 m; Detektorvinkel 240 Detektornivåer 4; Sektorer 42; Kopplingssegment 168; Reaktionskänslighet programmerbar ca % ; Drifttemperatur C; Dimensioner (B x H x D) 80 x 68 x 117 mm Sänder signaler till styrsystemets nätdel om personer detekteras. Använd endast tillsammans med nätdel till styrsystem artikelnr , 155, 159 IP55 med krypskydd med LED detektorindikering för väggmontering roterande och vertikalt svängande med påskjutbart lock för att begränsa detekteringsfältet med lock för krypskydd sensorlinje övervakningssystem t.ex. JY-ST-Y 2x2x0.8 mm med 2 kabelingångar upptill med fästmaterial Tänds under fördröjningstiden om den lägsta reaktionsljusstyrkan överskrids och om människors rörelser detekteras framför styrsystemets sensorer. För styrsystemssensor 180 artikelnr För styrsystemssensor 240 artikelnr För styrsystemsinsats 180 artikelnr G J L M R IP55 för anslutning av styrsystemssensorer och styrsystemsinsatser: max 8 delar med grön LED-indikering med frånslagsfördröjning med 2 kabelinföringar med fästmaterial 46 Rätt till tekniska förändringar förbehålles

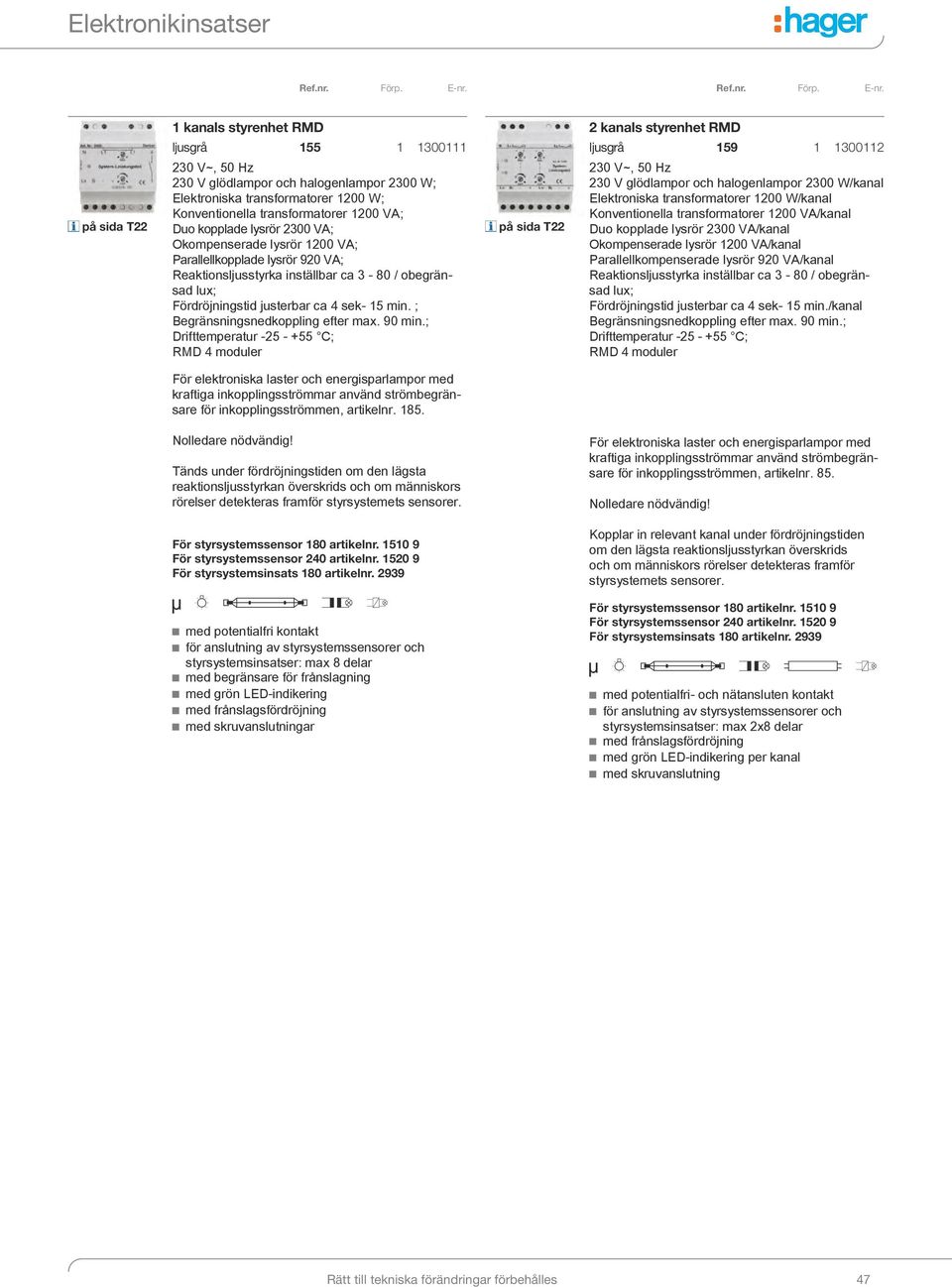

16 på sida T22 1 kanals styrenhet RMD ljusgrå V glödlampor och halogenlampor 2300 W; Elektroniska transformatorer 1200 W; Konventionella transformatorer 1200 VA; Duo kopplade lysrör 2300 VA; Okompenserade lysrör 1200 VA; Parallellkopplade lysrör 920 VA; Reaktionsljusstyrka inställbar ca 3-80 / obegränsad lux; Fördröjningstid justerbar ca 4 sek- 15 min. ; Begränsningsnedkoppling efter max. 90 min.; Drifttemperatur C; RMD 4 moduler på sida T22 2 kanals styrenhet RMD ljusgrå V glödlampor och halogenlampor 2300 W/kanal Elektroniska transformatorer 1200 W/kanal Konventionella transformatorer 1200 VA/kanal Duo kopplade lysrör 2300 VA/kanal Okompenserade lysrör 1200 VA/kanal Parallellkompenserade lysrör 920 VA/kanal Reaktionsljusstyrka inställbar ca 3-80 / obegränsad lux; Fördröjningstid justerbar ca 4 sek- 15 min./kanal Begränsningsnedkoppling efter max. 90 min.; Drifttemperatur C; RMD 4 moduler För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr Tänds under fördröjningstiden om den lägsta reaktionsljusstyrkan överskrids och om människors rörelser detekteras framför styrsystemets sensorer. För elektroniska laster och energisparlampor med kraftiga inkopplingsströmmar använd strömbegränsare för inkopplingsströmmen, artikelnr. 85. För styrsystemssensor 180 artikelnr För styrsystemssensor 240 artikelnr För styrsystemsinsats 180 artikelnr G J L R med potentialfri kontakt för anslutning av styrsystemssensorer och styrsystemsinsatser: max 8 delar med begränsare för frånslagning med grön LED-indikering med frånslagsfördröjning Kopplar in relevant kanal under fördröjningstiden om den lägsta reaktionsljusstyrkan överskrids och om människors rörelser detekteras framför styrsystemets sensorer. För styrsystemssensor 180 artikelnr För styrsystemssensor 240 artikelnr För styrsystemsinsats 180 artikelnr G J L M R med potentialfri- och nätansluten kontakt för anslutning av styrsystemssensorer och styrsystemsinsatser: max 2x8 delar med frånslagsfördröjning med grön LED-indikering per kanal Rätt till tekniska förändringar förbehålles 47
