1 SE Kanalprocessor FAKTA T-05 KANALPROCESSOR (DIGITAL) Bredbandig utgång MHz AGC (automatisk förstärkningsreglering) Grannkanalduglig Programmerbar via extern programmerare eller CDC T-05 / DIGITAL 5870

2 T-05 kanalprocessor digital Innehåll Kanalprocessorn... 2 T-05 serien... 2 Tänk på... 2 Montering... 3 Användningsområde... 3 Anslutningar... 4 Handprogrammerare... 4 Programmering Programmering utökad meny Nätdel Förstärkare Tekniska data CCIR-tabell Kanalprocessor T-05 T-05 (Ref: 5870) digital kanalprocessor hanterar med hög tillförlitlighet dagens digitala kanaler. Med enkel programmering klarar den av UHF-bandet, kanal Signalen omvandlas i en process där den samtidigt filtreras och optimeras för det digitala marknätet. Tekniskt är detta den lösning som ger de absolut bästa förutsättningarna för en optimerad ren digital signal med perfekt bild- och ljudkvalitet. Kanalprocessorn har 12 voltsmatning till förförstärkare. All programmering sker med den externa universalprogrammeraren (Ref: 7234). Dessutom kan både innivån från antennen och ställd utnivå kontrolleras. T-05 serien Tänk på Ref: 5096 Analog kanalprocessor ( MHz) Ref: 5802 Modulator VHF/UHF (A2-stereo) Ref: 5023 TDT QPSK 256QAM omvandling Ref: 5075 Bredbandsförstärkare ( MHz) Ref: 5029 Nätdel, (5 V, 15 V, 18 V och 24 V) Ref: 7234 Programmeringsenhet Ref: 5074 Kopplingsbygel Ref: 5071 Väggskena Ref: Ram-insats Ref: väggrack med gångjärn Ref: väggrack utan gångjärn Ref: 4061 Slutmotstånd 75Ω Ref: 5253 Anslutningskabel för T-03 eller CDC Ref: 5052 Management kontroll CDC Öppna aldrig enheterna Placera enheterna i väl ventilerat utrymme Enheterna får inte utsättas för några vätskor 2

3 T-05 Kanalprocessor digital Montering Monteringsrack Ref: 5301 Ref: 5071 Ref: 5306* med gångjärn Ref: 8250* utan gångjärn * väggrack 19 UHF-antenn Till kabel-tv-nätet 3

4 T-05 kanalprocessor digital Anslutningar Antenningång (UHF) +12V för antenn. 2. RF-utgång (UHF). 3. RF-ingång. 4. RF-ut (loop). 5. Uttag för programmerare. 6. Anslutning för nätdel. 7. Lysdiod (drift). 8. Anslutning för CDC-enhet, se sidan 8 Handprogrammerare Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. 4

5 T-05 Kanalprocessor digital Programmering Anslut programmeringsenheten till uttaget Program på framsidan av kanalprocessorn. Första menyvalet Frekvens visas direkt i displayen. Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. LYSDIODER Lysdioderna på handprogrammeraren visar det inställningsläge som är aktiverat. Om de lyser, är allt OK. Om de är släckta är något fel. A B C SPARA INSTÄLLNINGAR Alla inställningar sparas genom att trycka Knapp ca 3 sekunder. Sparad data indikeras med 4 streck. Om inget har ändrats, visas inte streck utan nästa menyval kommer fram. OBS: Om inställningarna inte lagras inom 30 sekunder försvinner dessa och programmering måste utföras igen. 5

6 T-05 kanalprocessor digital NORMALMENYN När handprogrammeraren ansluts till uttaget PROGRAM så visas först vilken version av mjukvara kanalprocessorn har nedladdad. Därefter så visas menyn för kanalnummer. u2.00 P Utkanal c Tryck knapparna för att ändra värdet till önskad kanal. Tryck knappen för att aktivera nästa menyval. Utkanalen måste vara lägre eller samma som inkanalen. c 5 0 UTKANAL Lysdiod C OBS! Tänk på att om kanalprocessorn används för omvandling så får inte UHF-signalen från antennen skickas med ut på kabel- TV-nätet. Då hittar mottagarna flera signaler och får svårt att låsa in muxarna korrekt. Om kanalprocessorn används i förstärkningsläge (samma kanal In/Ut) så rekommenderas att kanalprocessor används för de analoga kanalerna också. P Utnivå Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval. 99 Inställningsområdet är mellan 00 (min) och 99 (max). Ställ inställningen Utnivå mot maxvärdet och sänk till önskad utnivå på förstärkaren. 6

7 T-05 Kanalprocessor digital P Inkanal c När programmeraren ansluts visas utkanalen. Tryck knapparna för att ändra värdet till önskad kanal. Tryck knappen för att aktivera nästa menyval. c 5 0 INKANAL Lysdiod A P Innivå mätning il. o Tryck knappen för att aktivera nästa menyval. i l. 0 Denna meny är endast till för kontroll av antennens innivå. Korrekt nivå är mellan dbµv. För låg eller hög innivå indikeras enligt LISTA 1. Om nivån är för låg så måste en förförstärkare monteras. 12 volts matning till förförstärkare kan väljas under utökad menyn, se sidan 9. LISTA 1 Disp. IL. o IL. L IL. H Orsak Nivå OK Låg innivå Hög innivå Spara inställningarna Tryck knappen i ca 3 sekunder för att lagra inställningen. Nu är standardinställningarna utförda för TDT. Se nästa sida för utökade menyval. 7

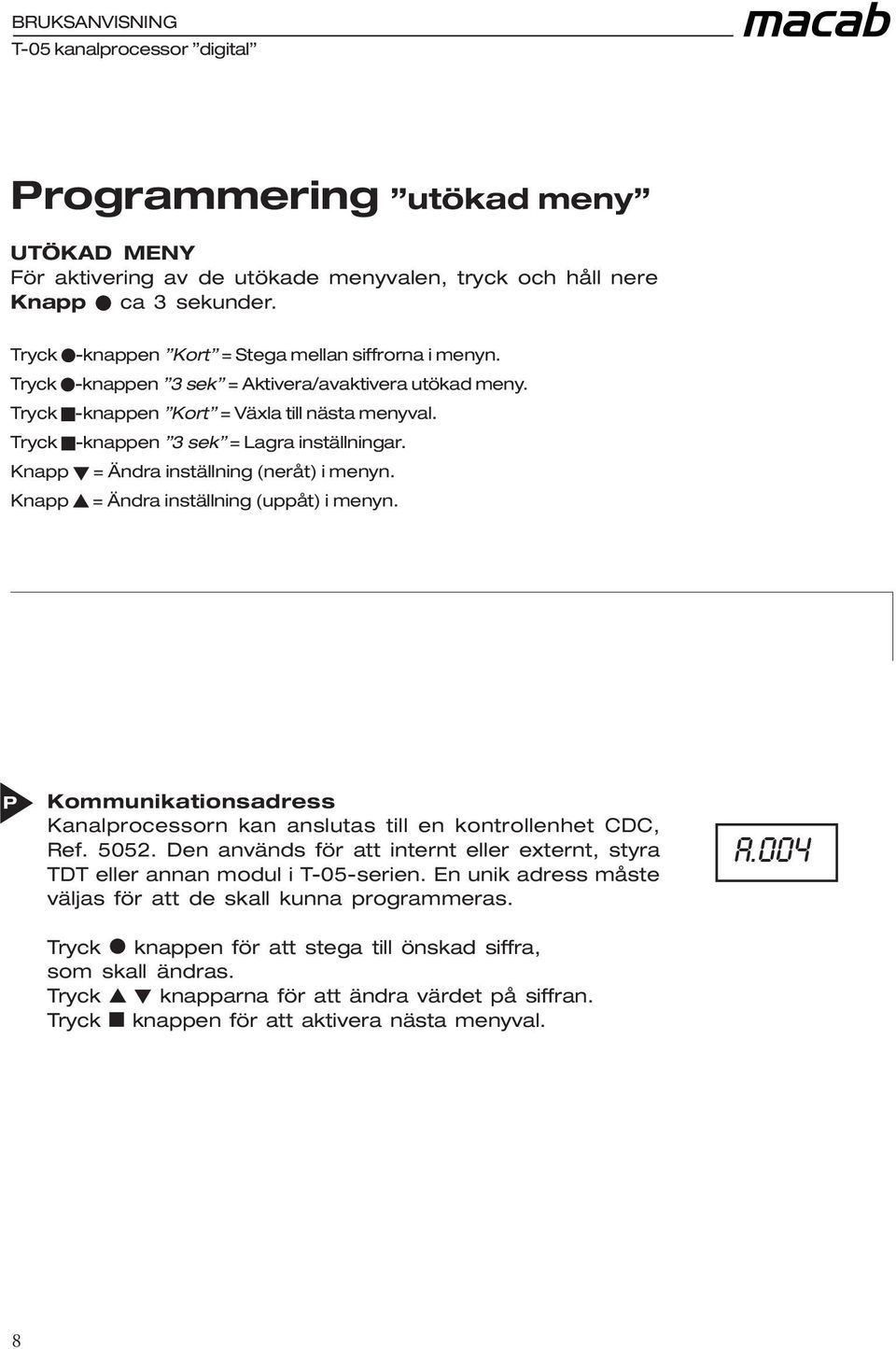

8 T-05 kanalprocessor digital Programmering utökad meny UTÖKAD MENY För aktivering av de utökade menyvalen, tryck och håll nere Knapp ca 3 sekunder. Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. P Kommunikationsadress Kanalprocessorn kan anslutas till en kontrollenhet CDC, Ref Den används för att internt eller externt, styra TDT eller annan modul i T-05-serien. En unik adress måste väljas för att de skall kunna programmeras. Tryck knappen för att stega till önskad siffra, som skall ändras. Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval. a.004 8

9 T-05 Kanalprocessor digital P Matning förförstärkare 12on / 12of Tryck knapparna för att välja 12 volt av eller på. Tryck knappen för att aktivera nästa menyval. 12. on P Slope Tryck Tryck knapparna för att välja önskad slope (±3 db). knappen för att aktivera nästa menyval. P. 1 Slope används för att jämna ut en digital kanals ojämnheter. Den kan justeras mellan 3 db till +3 db. Ett positivt värde sänker den högsta delen av frekvensen. Ett negativit värde sänker den lägsta delen av frekvensen. 9

10 T-05 kanalprocessor digital P Frekvensoffset Infrekvens OF. _ Utfrekvens OF. _ Tryck knapparna för att välja offset, se Lista 2. Tryck knappen för att aktivera nästa menyval. Frekvensoffset måste ställas när en analog och digital kanal ligger som grannkanal. Ställ +1 för både in- och utfrekvensen om en analog kanal ligger som undre grannkanal till den digitala. Ställ 1 för både in- och utfrekvensen om en analog kanal ligger som övre grannkanal till den digitala. O f. 2 LISTA 2 Disp. Frekvensoffset OF-3-3 x 166,66KHz OF-2-2 x 166,66KHz OF-1-1 x 166,66KHz OF-0 Normalfrekvens OF+1 +1 x 166,66KHz OF+2 +2 x 166,66KHz OF+3 +3 x 166,66KHz INFREKVENS Lysdiod A lyser UTFREKVENS Lysdiod C lyser Spara inställningarna Tryck knappen i ca 3 sekunder för att lagra inställningen. 10

11 T-05 Kanalprocessor digital Nätdelen Strömmatning för T-05 Lysdiod (drift) Strömmatning för T V +15V +5V Nätdelen kan strömförsörja max 10 moduler samt förstärkare Jord +24V Ej använd Förstärkaren RF-utgång Test-uttag Nätdelsanslutning RF-ingång RF-ingång Utnivåjustering Lysdiod (drift) Avsluta icke använd RF-ingång med 75Ω slutmotstånd. 11

12 T-05 kanalprocessor digital Tekniska data MODELL KANALPROCESSOR T-05 RF-IN Frekvensområde MHz Frekvensoffset ±3x167 khz Ingångsnivå dbµv (under 57 dbµv, använd förförstärkare för bra C/N värde) Genomgångsdämpning <1,5 db Reflektionsdämpning >10 db AGC Ja Spänningsmatning (UHF in) +12 V till förförstärkare RF-UT Frekvens Frekvensoffset Max utnivå Lokal oscillator fasbrus Spurious nivå Reflektionsdämpning Grannkanal MHz ±3x167 khz 85 dbµv ±5 db >75 1 khz (kanalomvandling) >95 khz (kanalprocessor, samma kanal In/Ut) <62 dbc >12 db Ja ALLMÄNT Strömförbrukning 275 ma (+15 V), 150 ma (+5 V) Kontakter F-hona MODELL FÖRSTÄRKARE T-05 Art.nr: Frekvensområde MHz Förstärkning 45 db ±2 Reglerbar 20 db Utnivå 105 dbµv (42 ch CENELEC) Drivspänning 15 V Strömförbrukning 750 ma Testuttag 30 db Kontakt F-hona MODELL NÄTDEL T-05 Art.nr: Nätspänning 230 V AC Spänning Ut/Max ström 18 V (0.8 A), 15 V (4.2 A), 5 V (6.6 A), 24 V (0,55 A) Kortslutningssäker Strömbegränsare Strömförsörjer: max 10 modulatorer och förstärkare. 12

13 T-05 Kanalprocessor digital CCIR-kanaler TABELL 1 Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) B1 S-band I B III K K K S1* S2* S3* S4* S5* S6** S S S S K K K K K K K K S-band II S-band III S S12* S S S S S S S S S S S S24* S25* S S S S S S S S33* S34* S S-band III B IV-UHF S S37** S S S S K K K K K K K K K K K K K K K K K B V-UHF K K K K K K K K K K K K K K K K K K K K K K K K K K B V-UHF K K K K K K * På grund av risk att störa radiotrafik får dessa TV-kanaler ej användas i kabel-tv-nät. ** Dessa kanaler bör undvikas av risk att störa eller störas av amatörradio. 13

14 T-05 kanalprocessor digital 14

15 T-05 Kanalprocessor digital 15
