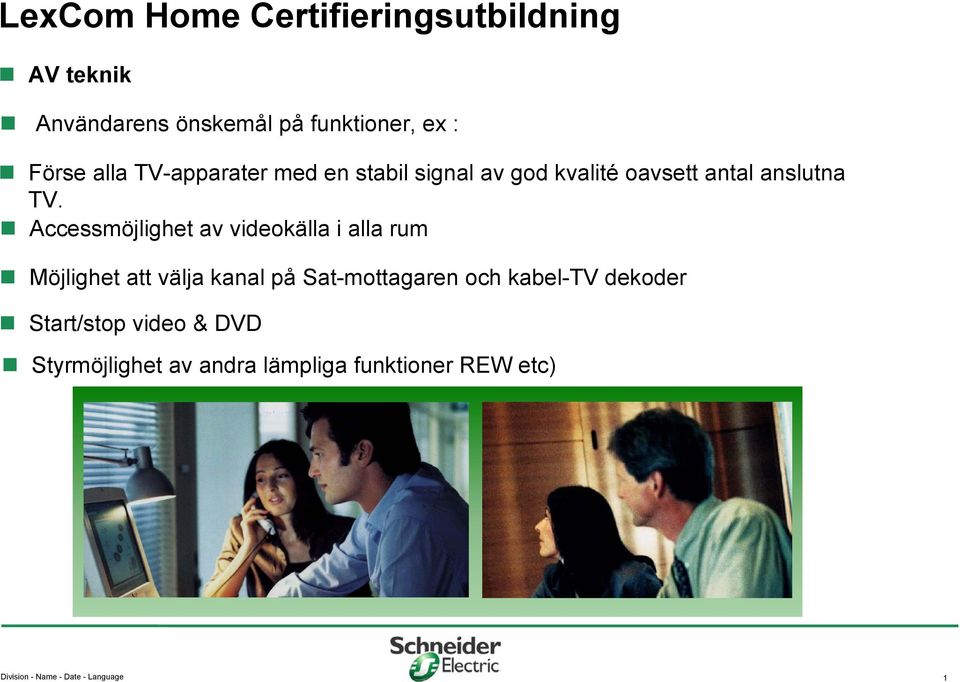

1 Användarens önskemål på funktioner, ex : Förse alla TV-apparater med en stabil signal av god kvalité oavsett antal anslutna TV. Accessmöjlighet av videokälla i alla rum Möjlighet att välja kanal på Sat-mottagaren och kabel-tv dekoder Start/stop video & DVD Styrmöjlighet av andra lämpliga funktioner REW etc) Division - Name - Date - Language 1

Accessmöjlighet av videokälla i alla rum Möjlighet att välja kanal på Sat-mottagaren

2 Användarens önskemål på funktioner, ex : Övervakning med videokameror till TV-apparater i huset. Möjlighet att titta på samma film, på flera TV och från en källa. Möjlighet att ge alla husets TV- apparater signaler från antenn. Division - Name - Date - Language 2

Möjlighet att titta på samma film, på flera TV och från en källa.

3 Det bästa och mest kostnadseffektiva sättet att distribuera videosignaler i hemmet är med RF-signaler. Nyckeln till framgång ligger därför i konceptet att modulera alla videokällor och mixa dem samman till varsin RF-signal som kan skickas i det gemensamma kabelsystemet till alla TV-apparater i huset. Omvandlingen av videosignaler och tillhörande analoga ljudsignaler till RF utförs i en AV-modulator. Varje videokälla skall moduleras till en egen kanalfrekvens. Kom ihåg att kanalen endast kan innehålla en videosignal åt gången, då flera videokällor måste moduleras till olika kanalplatser i RF-bandet och inte till en upptaget plats av t ex en TV-kanal. Division - Name - Date - Language 3

alla TV-apparater i huset. Omvandlingen av videosignaler och tillhörande analoga ljudsignaler till RF utförs i en AV-modulator.

4 RF-signalerna från AV-modulatorer(na) kan mixas med de inkommande RF-signalerna från kabel-tv eller antenner och skickas ut till de olika uttagen i anläggningen via LexCom Home-nätet.. Användaren kan sen välja mellan olika kanaler på vanligt vis. För att uppfylla dessa önskemål så finns det en AV- modulator till LexCom Home systemet Division - Name - Date - Language 4

Home-nätet.. Användaren kan sen välja mellan olika kanaler på vanligt vis.

5 TV funktion med egen antenn och AV modulator AV modulatorn finns i två modeller. AV AV kanal 4 kanaler Den med 4 kanaler kan distribuera bild samtidigt från 4 apparater, ex DVD, Video, Satm, Boxer. De två varianterna som finns idag sänder på VHF frekvenser och är mest lämplig för de anläggningar som har egen TVantenn. I slutet av 2004 kommer två varianter som är mer anpassade för anläggningar anslutna mot kabeltv AV 111-1, AV Dessa modulatorer kommer att sända på UHF frekvensbandet i övrigt har de samma funktion som AV och AV Division - Name - Date - Language 5

De två varianterna som finns idag sänder på VHF frekvenser och är mest lämplig för de anläggningar som har egen TVantenn.

6 TV funktion med egen antenn och AV modulator AV modulatorn är en apparat som omvandlar videosignalen från t ex en satellitmottagare till en TV kanal. Denna signal kopplas sedan tillbaka via nätverket till TV modulen A110 s AV ingång. Sedan sänds bilden ut på alla utgångarna på TV modulen. På TV apparater som är kopplade mot TV modulen söks bilden in och lagras på en programplats. RF AV modulator Videosignal Bilden som kan ses är samma som den som visas på huvudtvplatsen. Videsignalen kan tas från DVD, Video, Satellitmottagare och apparater som har en compositvideo utgång. Scart & gul RCA Division - Name - Date - Language 6

På TV apparater som är kopplade mot TV modulen söks bilden in och lagras på en programplats.

7 TV funktion med egen antenn och AV modulator Kanalerna ut från modulatorn måste ha egna frekvenser Får ej kollidera med vad som kommer in i antennen RF Videosignal AV modulator Division - Name - Date - Language 7

8 Digitalbox i KabelTV system med AV modulator Den digitala signalen som kommer via kabeltv nätet distribueras med TV modulen och via nätverket till Setupboxen. Setup boxen DA-omvandlar och krypterar upp bilden. I Scartuttaget och ev i antenn uttaget finns nu bilden analogt. Scartuttaget kopplas till ingång på AV modulatorn som omvandlar bilden till en TV kanal frekvens. Via nätverket kopplas signalen tillbaka till TV modulens AV link ingång och bilden kan ses på flera TV apparater. Möjligt att komplettera med IR Division - Name - Date - Language 8

I Scartuttaget och ev i antenn uttaget finns nu bilden analogt.

9 AV modulator med kamera En kamera med kompositvideoutgång kan kopplas till en AV modulator för att sedan få bilden presenterad på en TV. Applikationsexempel Kameran sitter vid entre n och det knackar på dörren. Byt kanal på TV n och se vem det är. Eller hördes det något från barnrummet byt kanal och kolla vad som hänt. Division - Name - Date - Language 9

Applikationsexempel Kameran sitter vid entre n och det knackar på dörren.

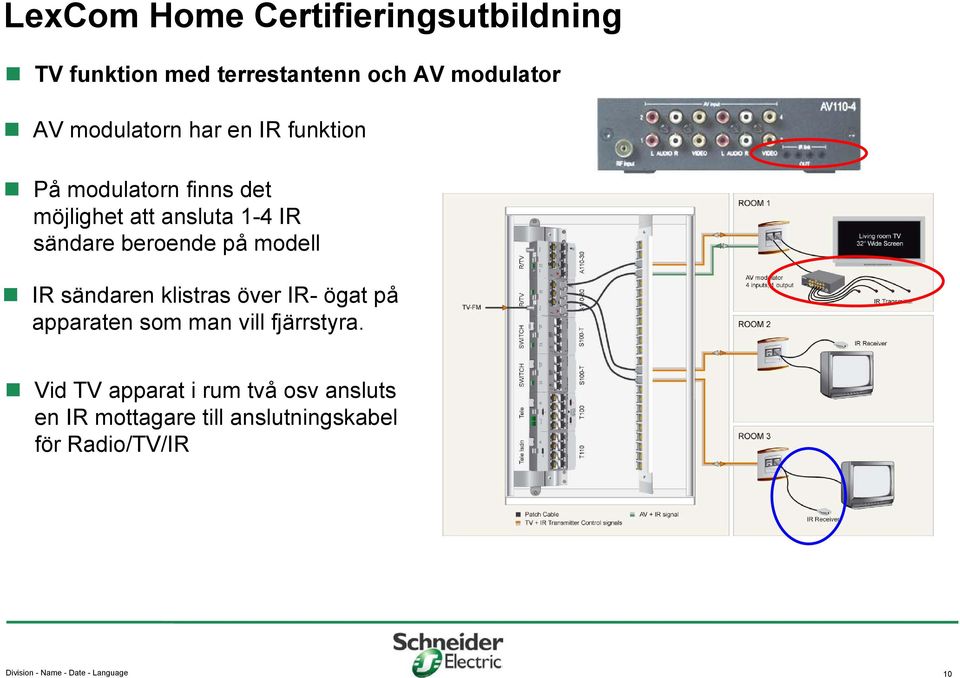

10 TV funktion med terrestantenn och AV modulator AV modulatorn har en IR funktion På modulatorn finns det möjlighet att ansluta 1-4 IR sändare beroende på modell IR sändaren klistras över IR- ögat på apparaten som man vill fjärrstyra. Vid TV apparat i rum två osv ansluts en IR mottagare till anslutningskabel för Radio/TV/IR Division - Name - Date - Language 10

klistras över IR- ögat på apparaten som man vill fjärrstyra.

11 IR sändare och mottagare IR sändaren är transparant och klistras över IR- ögat på apparaten som skall fjärrstyras. Den stör inte IR-funktionen på huvudtvplatsen Om det inte finns markering på apparaten var IR ögat sitter så lys med ficklampa och leta efter något som ser ut som en lysdiod bakom det violetta glaset och placera sändaren där över. IR mottagaren läggs vid TV n därifrån du vill fjärrstyra apparaten på huvud TV platsen. Anslut mottagaren till anslutningskabel för Radio/TV/IR, den har en IR kontakt. Anslutningskabel för Radio/TV/IR-Link Division - Name - Date - Language 11

något som ser ut som en lysdiod bakom det violetta glaset och placera sändaren där över.

12 Signalväg IR. IR signalen går i samma kabel som TV bilden kommer till TV apparaten, fast på ett eget par. TV modulen distribuerar signalen vidare till AV modulatorn och till IR sändaren som som skickar ut IR ljuset IR ljus IR ljus Division - Name - Date - Language 12

13 AV modulatorns konfigurering Bakom fronten finns det omkopplare där önskade frekvenser ställs in Division - Name - Date - Language 13

14 Först måste man välja TV system Det görs bara i den första gruppen av omkopplare Välj PAL B/G Division - Name - Date - Language 14

15 Installationasanvisningen har en tabell med frekvensval Division - Name - Date - Language 15

16 AV Video signal RF signal Ch05= Mhz Ch07=189,25 Mhz Ch09=203,25 Mhz Ch11=217,25 Mhz Gain justering Division - Name - Date - Language 16

17 Analog TV- marksändning Mhz K K68 Kabel TV sändning Mhz K K68 AV 111 sänder mellan Mhz, K21-K68 AV 110b sänder mellan Mhz, S5-S41 Division - Name - Date - Language 17

K2 3 4 5 12 21 38 K68 AV 111 sänder mellan 470-860 Mhz, K21-K68 AV
