1 SE TDT 256QAM FAKTA T-05 TDT QSK - 256QAM Grannkanalduglig, 40 kanaler både på VHF och UHF Bredbandig utgång MHz rogrammerbar via extern programmerare eller CDC T-05 / 5023

2 TDT 256 QAM Innehåll TDT... 2 T-05 serien... 2 Montering... 3 Anslutningar... 4 Handprogrammerare... 4 rogrammering rogrammering utökad meny Nätdel Förstärkare Tekniska data CCIR-tabell TDT T-05 Ref: 5023 är en nyutvecklad processorstyrd QAM-modulator i T-05-serien, som klarar upp till 256QAM. Den används för transparent ta emot digitala satellitsignaler (QSK) och omvandla dessa till kabel-tv (QAM). Upp till fem enheter kan anslutas i ett 19 racksystem. Alla kanaler ställs in med extern universalprogrammerare (Ref: 7234). Mottagarenheten tar emot och en transportström från satelliten och modulerar denna till valfri utkanal mellan MHz. Användningsområdet är små och medelstora nät, där operatören väljer en transparent distribution för QAM-signal. T-05 serien Ref: 5078 Digital kanalprocessor ( MHz) Ref: 5096 Analog kanalprocessor ( MHz) Ref: 5802 Modulator VHF/UHF (A2-stereo) Ref: 5023 TDT QSK 256QAM Ref: 5075 Bredbandsförstärkare ( MHz) Ref: 5029 Nätdel, (5 V, 15 V, 18 V och 24 V) Ref: 7234 rogrammeringsenhet Ref: 5070 Kopplingsbygel Ref: 5071 Väggskena Ref: Ram-insats Ref: väggrack med gångjärn Ref: väggrack utan gångjärn Ref: 4061 Slutmotstånd 75 Ω 2

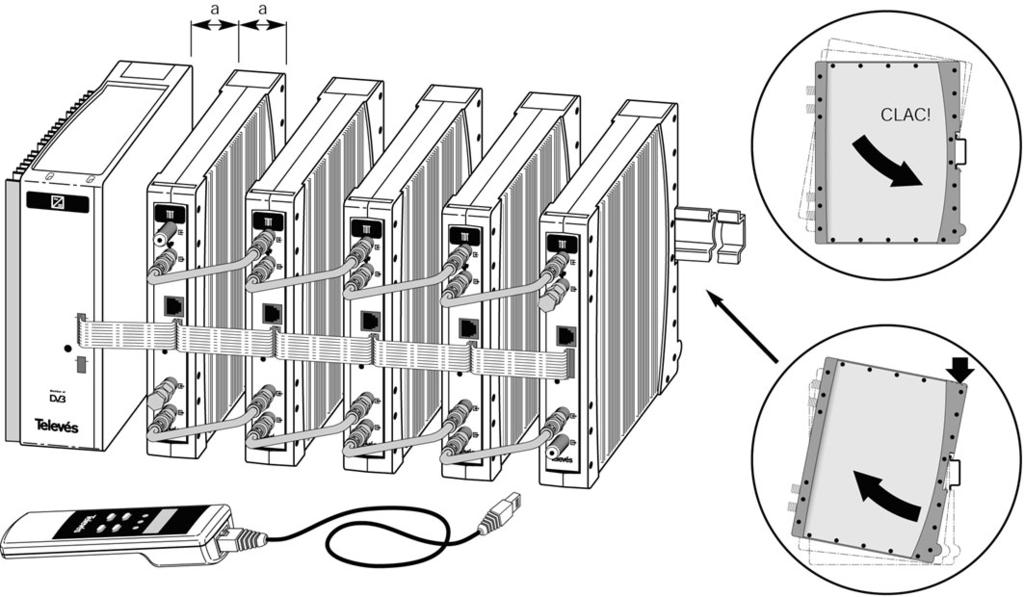

3 TDT 256QAM Montering Monteringsrack Ref: 5301 Ref: 5071 Ref: 5306* Ref: 8250* * väggrack 19 3

4 TDT 256 QAM Anslutningar OBS! Om en kortslutning sker på LNB-ingången så bryts spänningen och lysdioden på fronten börjar blinka. 1. LNB-ingång (13/ KHz. 2. LNB ut (loop). 3. RF-ingång. 4. RF-utgång. 5. Uttag för programmerare. 6. Anslutning för nätdel. 7. Lysdiod (drift). 8. Anslutning för CDC-enhet, se sidan 9. Handprogrammerare Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. 4

5 TDT 256QAM rogrammering Anslut programmeringsenheten till uttaget rogram på framsidan av modulatorn. Första menyvalet Frekvens visas direkt i displayen. Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. LYSDIODER Lysdioderna på handprogrammeraren visar det inställningsläge som är aktiverat. Lysdioderna indikerar följande. A B C Korrekt funktion A=Tänd B=Tänd C=Tänd Lågt S/N värde på ingång A=Släckt B=Tänd C=Tänd QSK låser ej in A=Tänd B=Släckt C=Släckt QAM låser ej in A=Tänd B=Tänd C=Släckt SARA INSTÄLLNINGAR Alla inställningar kan när som helst sparas genom att trycka Knapp ca 3 sekunder. Sparad data indikeras med 4 streck. OBS: Om inställningarna inte lagras inom 30 sekunder försvinner dessa och programmering måste utföras igen. NORMALMENYN När handprogrammeraren ansluts till uttaget ROGRAM i TDT så visas först vilken version av mjukvara modulatorn har nedladdad. Därefter så visas menyn för kanalnummer eller frekvens, beroende på vilket läge enheten är ställd i. u2.00 5

6 TDT 256 QAM Inkanalfrekvens Tryck knappen för att stega till önskad siffra, som skall ändras. Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval Inkanalen kan väljas mellan MHz, vilket är en mellanfrekvens. Mellanfrekvens = satellitfrekvens lokaloscillatorfrekvens (LNB) Använd digitalförberedda LNB av bra kvalitet för fullgott resultat. Oftast är då lokaloscillatorfrekvensen 9750 för lågband och för högband. Symbolhastighet Tryck knappen för att stega till önskad siffra, som skall ändras. Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval Symbolhastighetetn kan väljas mellan Mbaud. Värdet för symbohastigheten hittas oftast tillsammans med värdet för satellitfrekvensen, för den önskade kanalen. 6

7 TDT 256QAM Utkanalfrekvens _ Tryck knappen för att stega till önskad siffra, som skall ändras. Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval Utkanalen kan väljas mellan MHz. Modulationsformat _ Tryck knapparna för att välja önskat format. Tryck knappen för att aktivera nästa menyval. 6 4 Se LISTA 1 om gällande modulationsformat. Om ett modulationsformat väljs, som ger en högre symbolhastighet än 7.2 Mbaud, så blinkar displayen. Då måste ett högre format väljas. LISTA auto Utnivå Tryck knapparna för att ändra utnivån. Tryck knappen för att aktivera nästa menyval. 99 Inställningsområdet är mellan 00 till 99. Välj 99 för max utnivå. 00 ger ungefär 20dB lägre utnivå. Ställ TDT utnivån mot maxnivå och sänk utnivå på förstärkaren (105dBµV, 42 kanaler) till önskad utnivå i nätet. 7

8 TDT 256 QAM CBER _ I denna menyn avläses värdet för Bit error (för satellit, QSK), efter att TDT är programmerad. Därför har - knapparna ingen funktion. Tips! Värdet skall vara 4 eller bättre. Tänk på att BER värdet, 3 är sämre än Spara inställningarna Tryck knappen i ca 3 sekunder för att lagra inställningen. Nu är standardinställningarna utförda för TDT. Se nästa sida för utökade menyval. 8

9 TDT 256QAM rogrammering utökad meny UTÖKAD MENY För aktivering av de utökade menyvalen, tryck och håll nere Knapp ca 3 sekunder. Tryck -knappen Kort = Stega mellan siffrorna i menyn. Tryck -knappen 3 sek = Aktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. Kommunikationsadress TDT kan anslutas till en kontrollenhet CDC, Ref Den används för att internt eller externt, styra TDT eller annan modul i T-05-serien. En unik adress måste väljas för att de skall kunna programmeras. a.004 Tryck knappen för att stega till önskad siffra, som skall ändras. Tryck knapparna för att ändra värdet på siffran. Tryck knappen för att aktivera nästa menyval. Modulationsformat _ Tryck knapparna för att välja format. Tryck knappen för att aktivera nästa menyval. n o r Välj modulationsformat mellan Normal och inverterad. Oftast används normal för kanaler i Norden. 9

10 TDT 256 QAM Spänning + 22 KHz för LNB Tryck knapparna för att välja önskad polaritet och 22 KHz styrning för LNB. Tryck knappen för att aktivera nästa menyval. 0 0 Ingen spänning Ingen ton volt = Vert Ingen ton volt = Vert 22 KHz 1 3 u o 17 volt = Hor Ingen ton volt = Hor 22 KHz 1 7 u o Symbolhastighet _. _ I denna menyn avläses värdet för symbolhastigheten efter att TDT är programmerad. Därför har -knapparna ingen funktion. Denna information kan vara användbar när QAMmottagaren skall programmeras Spara inställningarna Tryck knappen i ca 3 sekunder för att lagra inställningen. 10

11 TDT 256QAM Nätdelen 5029 Strömmatning till modulerna Lysdiod (drift) +18V +15V +5V +24V Nätdelen kan strömförsörja max 5 TDT och förstärkare Nätanslutning 230V Jord Ej använd Förstärkaren 5078 RF-utgång Testuttag - 30 db Anslutning för nätdel** RF-ingång* RF-ingång* Utnivåjustering Lysdiod (drift) *Avsluta icke använd RF-ingång med 75 Ω slutmotstånd. ** Matas med 15V Vid fler än 5 TDT rekommenderas en lös bredbandsförstärkare av god kvalitet t.ex Terra. 11

12 TDT 256 QAM Tekniska data MODELL TDT QSK-256QAM T-05 QSK DEMODULATOR LNB-styrning valbar Frekvensområde Ingångsdämpning Innivå Symbolhastighet Flatness 13/17 Vdc + 22 KHz on/off MHz < 1,5 db dbµv 3 42 Mbaud < ±1 db QAM-MODULATOR Modulationsformat 16, 32, 64, 128, 256QAM, Auto Symbolhastighet 7,2 Mbaud (max) Val av spektrum Normal och Inverterad Roll-off faktor 15 % RF UTGÅNG Frekvensområde Utnivå Reglerbar Spurious band nivå VSWR ut (75Ω) MHz 80 dbµv ±5 dbµv 15 db 55 dbc min. 60 db typ. 10 db min. 14 db typ. ALLMÄNT Strömförbrukning 300 ma (+15 V), 1200 ma (+5V), 300 ma (+18 V) Kontakter F-hona Grannkanal duglig Ja MODELL FÖRSTÄRKARE T-05 Art.nr: Frekvensområde MHz Förstärkning 45dB ±2 Reglerbar 20 db Utnivå 105 dbµv (42 ch CENELEC) Drivspänning 15 V Strömförbrukning 750 ma Testuttag 30 db Kontakt F-hona MODELL NÄTDEL T-05 Art.nr: Nätspänning 230 V AC Spänning Ut/Max ström 24 V (0.55 A) 18 V (0.8 A), 15 V (4.2 A), 5 V (6.6 A) Kortslutningssäker Strömbegränsare Strömförsörjer: max 5 TDT och förstärkare. 12

13 TDT 256QAM CCIR-kanaler TABELL 1 B1 Band Kanal S-band I Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band B III Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) K K K S1* S2* S3* S4* S5* S6** S S S S K K K K K K K K S-band II S-band III S S12* S S S S S S S S S S S S24* S25* S S S S S S S S33* S34* S S-band III B IV-UHF S S37** S S S S K K K K K K K K K K K K K K K K K B V-UHF K K K K K K K K K K K K K K K K K K K K K K K K K K B V-UHF K K K K K K * å grund av risk att störa radiotrafik får dessa TV-kanaler ej användas i kabel-tv-nät. ** Dessa kanaler bör undvikas av risk att störa eller störas av amatörradio. 13

14 TDT 256 QAM 14

15 TDT 256QAM 15
