1 CDC PC-mjukvara Innehåll Programmera med CDC-enhet... 1 Programmera utan CDC-enhet... 1 Installera CDC-mjukvara... 2 Måste utföras innan anslutning till CDC... 2 CDC programmets delar och funktioner... 3 Konfiguration av serieport (Com)... 3 Påbörja en ny central utan CDC... 4 Påbörja en ny central med CDC... 5 Starta en session och logga in... 5 Sök upp moduler... 6 Läsa av enheter (Monitor ON)... 7 Avsluta session... 7 Spara och öppna sessioner... 7 Programmera enheter DigiPal 5554 Nicam (COFDM-PAL)... 8 DigiPal 5044 (COFDM-PAL)... 9 Modulator Kanalprocessor TDT 5023 (QPSK-QAM) TDT 5026 (COFDM-QAM) Avant Programmera med CDC-enhet. Programmering antingen lokalt eller fjärrstyrt utförs genom CDC-enheten, ref.nr 5052 (art.nr: ) vilken installeras i centralen tillsammans med enheterna, som skall kunna programmeras. Anslutningskabeln och mjukvara ingår i paketet tillsammans med CDC-enheten. Programmet är utvecklat för fungera med flera olika enheter i T-05-serien eller Avant 5. (OBS! kan inte användas för Avant-modellerna 5707 och 5375). CDC-mjukvara Mjukvaran utvecklas kontinuerlig och nyutvecklade produkter kommer då också att läggas till. När ny version av mjukvara finns, så kan dessa laddas hem från Ladda hem. CDC-anslutning Anslutning sker till kontakten PRGM på CDC-enheten, vilken sedan hittar alla enheter. Modem CDC-enheten kan anslutas tillsammans med telefon eller GSM-modem. Macab lagerhåller fungerande GSM-modem, inklusive telefonkort för data. Programmera utan CDC-enhet. Programmering utförs genom att kabeln ansluts direkt till enheterna som skall programmeras. Programmet är utvecklat för fungera med flera olika enheter i T-05-serien eller Avant 5. (OBS! kan inte användas för Avant-modellerna 5707 och 5375). CDC-anslutning Anslutningskabeln och mjukvara beställs separat, när programmering sker utan CDC-enheten. Det är samma kabel som sålts tillsammans med Avant 5 kitet. Anslutning sker direkt till kontakten Program på respektive T-05 enhet eller till RJ45-kontakten på Avant 5. CDC-mjukvara Mjukvaran utvecklas kontinuerlig och nyutvecklade produkter kommer då också att läggas till. När nya version av mjukvara finns, så kan dessa laddas hem från Ladda hem. 1

2 Installera mjukvaran på din PC Sätt i CD-skivan i PC:n och installationen startar automatiskt. Om autostarten inte fungerar så kör filen setup.exe på CD-skivan så startar installationen. Följ instruktionerna tills installationen är klar. När programmet startar första gången så informeras det att konfigurationen är ändrad, se nedan. Systemkrav Minimum: Minne: 64 MB (128 MB for WNDOWS NT, 2000 and XP) Hårddisk: 20 MB Pentium II CD-rom Port: Seriell 9-polig COM-port eller med adapter (USB-Com)*. OS: WINDOWS 98/98SE/2000/NT/XP * Om en USB till COM-port adapter används se till att denna är av bra kvalitet annars kanske det inte fungerar. Se sidan 3 för val av COM-port. Systemkrav rekommenderad: Minne: 256 MB Hårddisk: 25 MB Pentium 4 OS: WINDOWS XP/2000 Anslutningkabel Anslutningskabeln är en D-sub, 9-polig (hona) till RJ45. Meddelande Configuration changed! När du startar programmet första gången efter installation så kommer en meny upp som informerar om att en ändring Configuration changed är utförd. Tryck OK och starta om programmet igen. Måste utföras innan anslutning till CDC-enhet En unik adress måste ställas in för varje enhet som ansluts till CDC-enheten. Anslut kabeln direkt till uttaget Program på varje enhet, som skall ändras. Adressen ändras på fliken Advanced för respektive enhet. 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. 2. Tryck knappen Change address och välj önskad adress under New address. 3. Tryck knappen Change device address för att ändra adressen. OBS! Använd inte funktionen Change the address in the PC. Då tappar du kontakten med enheten. OBS! Adressen för CDC:n skall inte ändras. Om Avant 5 skall anslutas så välj alltid adress 1 för denna. 2

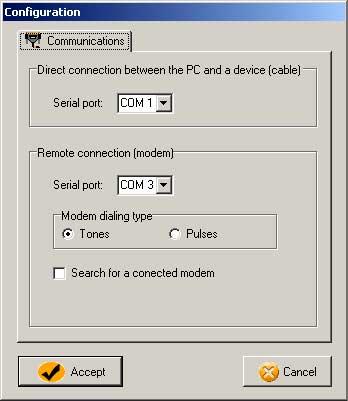

3 CDC programmets delar och funktioner Configuration Val av serieport för PC:n Tool Sök och indentifiera enheter Val av enheter i systemet Rack CDC-enhet & T-05-serien Avant 5 Start session Starta och aktivera systemet Aktivera vid modemanvändning Monitor On Scanna och läs av systemet Menyn File 1. New = Starta en ny central. 2. Open = Öppna en sparad central. 3. Close = Stängen öppnad central. 4. Save = Spara ändringar i befintlig central. 5. Save as = Spara en central. 6. Headend data = Uppgifter om centralen. 7. Headend configurations report = Information om centralen angående inställningar och signalkvaliteten. 8. Print the headend = Skriv ut centralen. 9. Select printer = val av skrivare. Konfiguration av serieport Innan programmering så skall val av serieport utföras. Detta kan ställas för både direktanslutning och för anslutning över modem. OBS! Tänk på att ställa icke använd funktion till annat portval än det som skall användas. För direktanslutning välj: Direct connection between the PC and a device (cable). För modemanslutning välj: Remote connection (modem). 3

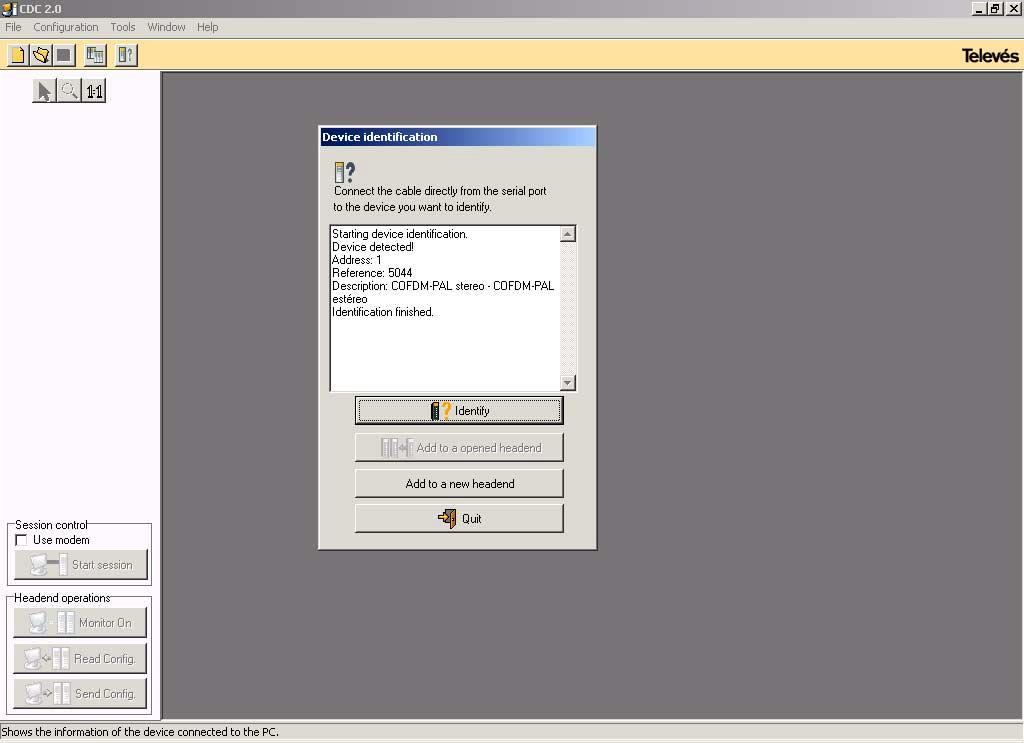

4 Påbörja en ny central utan CDC-enhet 1. Välj Tools och sedan Device identification, för att starta sökfunktionen av anslutna enheter. Sök och lägg till enheter 2. Klicka på Identify och programmet söker efter anslutna enheter. När en enhet är hittad, så lägg till den med knappen Add to a new headend (används för första enheten) eller Add to a open headend (används för resterande enheter). Programmera enhet 3. Dubbelklicka på enheten i racket som skall installeras, så öppnas programmeringsfönstret för enheten. Se sidhänvisning i innehållsförteckningen till respektive enhet som skall programmeras. 4

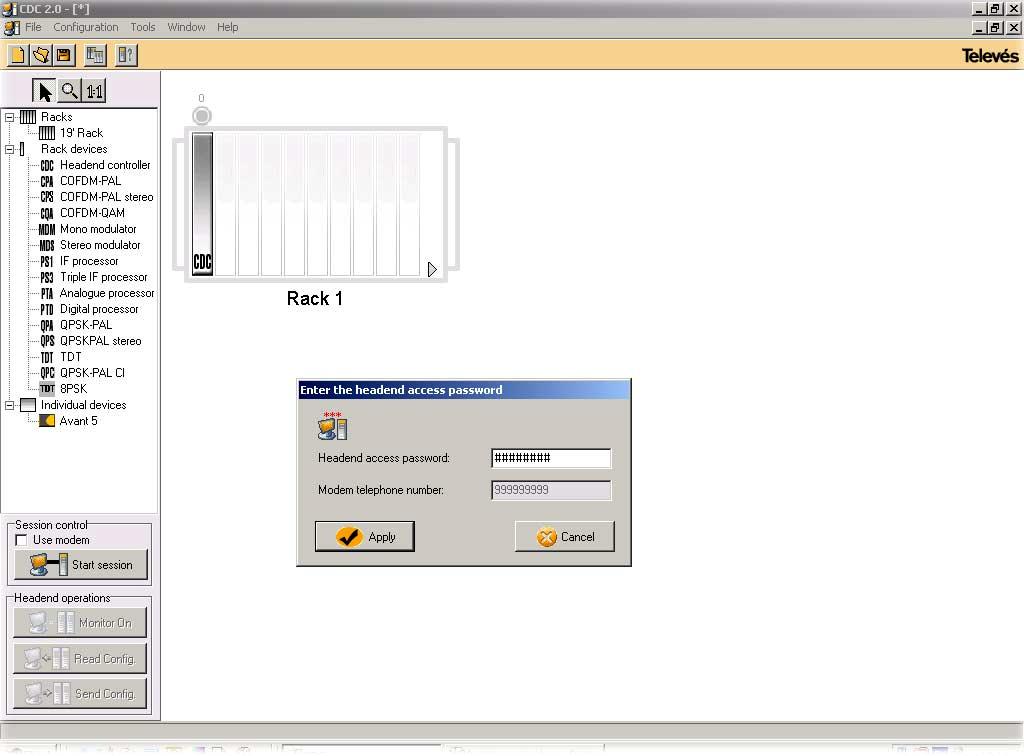

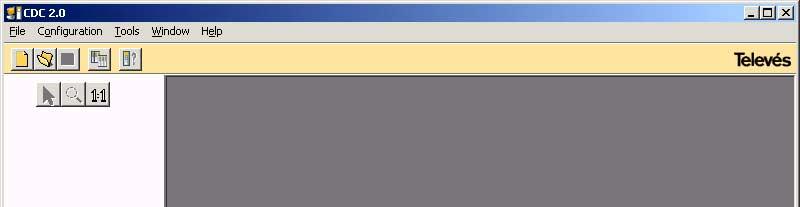

5 Påbörja en ny central med CDC-enhet Välj File och sedan New. För information om användning via modem, se sidan 1. Välj Rack och CDC Klicka på plustecknet (+) vid Racks och Rack devices, i den utforska-liknande menyn, så alla enheter visas. Klicka först på 19 Rack en gång. Klicka sedan i arbetsområdet en gång och tryck därefter Esc-knappen. Klicka sedan på CDC en gång och därefter i racket för att lägga till CDC-enheten. Rack Klicka på 19 Rack ikonen en gång. Klicka i arbetsområdet en gång och sen Esc-knappen på tangentbordet. CDC Klicka på CDC ikonen en gång. Klicka i racket på arbetsområdet en gång och sen Esc-knappen på tangentbordet. Spara och öppna en session: Inställningar kan sparas och sedan öppnas, se sidan 6. Välj sedan File och Save as för att spara samt File och Open för att öppna. Starta en session och logga in Klicka på Start Session och en inloggningsruta öppnas. Modem telephone number är gråmarkerad och används inte vid lokalanslutning. Logga in med lösenord Televes1. Detta är fabriksinställt och kan ändras. En grön ikon indikerar att sessionen är öppnad och CDC:n är aktiverad. Dubbelklicka på CDC-enheten i racket så öppnas ett nytt fönster, se nästa sida. Starta session Klicka på knappen Start session. Logga in med Televes1. 5

6 Sök upp moduler Att söka upp och ladda in moduler utförs i två steg. Klicka först på Report of the modules connected to the CDC. 1. Sök upp modulerna. 2. Ladda in modulerna. Välj Manual för Search mode. Beroende på antal enheter som skall installeras så skriv antalet (Ex. 1 6 för sex enheter) i rutan Addresses to Scan och klicka på knappen Start scan. När alla enheter hittats så tryck knappen Quit för att stänga fönstret. Tryck knappen Load modules connected to the CDC för att ladda in enheterna. Bocka i rutan In the load add only the new module om modulerna skall läggas till i befintlig central. Tryck knappen Exit from the CDC för att stänga fönstret. Nu är centralen inladdad. Se beskrivning för respektive enhet hur denna programmeras. För mer information om funktioner för respektive enhet, se bruksanviningen för gällande enhet. 6

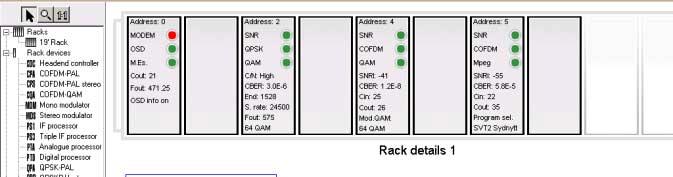

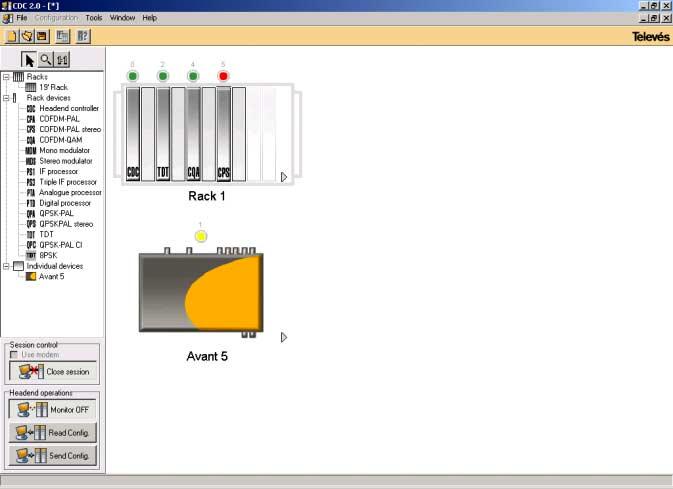

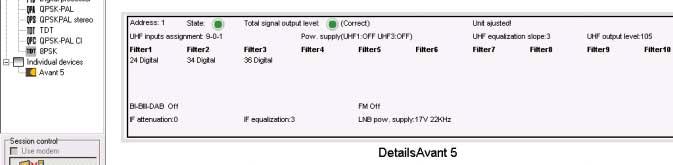

7 Monitor ON Tryck knappen Monitor ON så scannas alla enheterna av och statusen visas för varje enhet. Röd = Enheten har inte låst in alla parametrar. Grön = Enheten har låst in och är i drift. Gul = Låg insignal. Denna funktion är inte helt tillförlitlig för alla enheter och funktioner och kan försvinna i kommande mjukvaror. Se punkt 5.2, för utökad information om modulerna. Monitor ON Klicka på knappen Monitor ON. Start session måste vara igång. Högerklicka på racket eller Avant 5 för att läsa av statusen för varje enhet. Här visas information om hur enheterna är programmerade samt vilka parametrar som låst in. Högerklicka en gång till för att återgå till normalläget. Här visas information om T-05 enheter Här visas information om Avant 5 Avsluta session Den startade sessionen måste avslutas innan programmet kan stängas ner. Tryck knappen Close session för att avsluta sessionen. File Save as = spara inställning Open = Öppna en sparad intällning Spara och öppna en session Alla valda inställningar kan sparas och sedan öppnas. Avsluta först pågående session. Stäng session Klicka på knappen Close session. Välj sedan File och Save as för att spara. Välj File och sedan Open för att öppna.. 7

8 Programmera DigiPal Nicam 5554 (COFDM till PAL) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. tryck sedan på fliken Configuration. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet så se Inställning av DigiPal, nedan. Inställning av DigiPal 1. Knappa in de önskade valen, som behövs för mottagaren. 2. Tryck knappen Send configuration för att skicka inställningarna till mottagaren. 3. Vänta en kort stund och tryck nu knappen Read configuration. 4. Nu läses hittade kanaler in och visas under Programmes list audio/ video. Välja önskat program i listan och tryck Send configuration. För information om programmering och inställningar, se bruksanvisningen till DigiPal. Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avläsninga av parametrar Under fliken Supervision kan DigiPal kontrolleras, så den har låst in korrekt samt information för signalnivå och kvalitet. 1. Tryck knappen Activate monitor för att starta avläsningen av mottagaren. Även firmware- och mjukvaruversion kan avläsas. 2. Efter kontroll tryck knappen Deactivate monitor innan du går vidare. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit CPA för att avsluta programmet. 8

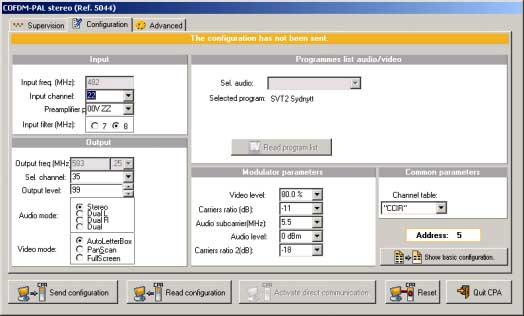

9 Programmera DigiPal 5044 (COFDM till PAL) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet så se Inställning av DigiPal, nedan. Inställning av DigiPal 1. Knappa in de inställningar som behövs för mottagaren. 2. Tryck knappen Send configuration för att skicka inställningarna till mottagaren. 3. Tryck nu knappen Read configuration. 4. Nu kommer hittade kanaler upp under Programmes list audio/video och du kan välja önskat program i listan. För information om programmering och inställningar, se bruksanvisningen till DigiPal. Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avläsninga av parametrar Under fliken Supervision kan DigiPal kontrolleras, så den har låst in korrekt samt information för signalnivå och kvalitet. 1. Tryck knappen Activate monitor för att starta avläsningen av mottagaren. Även firmware- och mjukvaruversion kan avläsas. 2. Efter kontroll tryck knappen Deactivate monitor innan du går vidare. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit CPA för att avsluta programmet. 9

10 Programmera Modulator 5802 (A2-stereo) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. tryck sedan på fliken Configuration. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet, så se Inställning av Modulator 5802, nedan. Inställning av Modulator Knappa in de önskade valen, som behövs för enheten. 2. Tryck knappen Send configuration för att skicka inställningarna till modulatorn. 3. Även firmware-version kan avläsas. För information om programmering och inställningar, se bruksanvisningen till Modulator Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit CPA för att avsluta programmet. 10

11 Programmera Kanalprocessor 5870 (Digital) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet så se Inställning av Kanalprocessor, nedan. Inställning av Kanalprocessor 1. Knappa in de inställningar som behövs för enheten. 2. Tryck knappen Send configuration för att skicka inställningarna till kanalprocessorn. För information om programmering och inställningar, se bruksanvisningen till Kanalprocessorn Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avläsninga av parametrar Under fliken Supervision kan Kanalprocessorn kontrolleras, så den har korrekt innivå. 1. Tryck knappen Activate monitor för att starta avläsningen av mottagaren. Även firmware-version kan avläsas. 2. Efter kontroll tryck knappen Deactivate monitor innan du går vidare. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit CPA för att avsluta programmet. 11

12 Programmera TDT 5023 (QPSK till QAM) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet så se Inställning av TDT 5023, nedan. Inställning av TDT Knappa in de inställningar som behövs för mottagaren. 2. Tryck knappen Send configuration för att skicka inställningarna. För mer information om programmering se bruksanvisningen till TDT Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avläsninga av parametrar Under fliken Supervision kan TDT 5023 kontrolleras, om den har låst in korrekt samt information för signalnivå och kvalitet. 1. Tryck knappen Activate monitor för att starta avläsningen av mottagaren. Även firmware- och mjukvaruversion kan avläsas. 2. Efter kontroll tryck knappen Deactivate monitor innan du går vidare. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit TDT för att avsluta programmet. 12

13 Programmera TDT 5026 (COFDM till QAM) Se sidan 1 för information om mjukvara och anslutning innan programmering. Programmering med CDC-enhet Innan programmering måste en unik adress anges för varje enhet som skall anslutas. Se sidan 2 för adressändring av varje ansluten enhet. Programmering direkt utan CDC-enhet 1. Tryck knappen Activate direct communication för att aktivera kontakt med enheten. Tryck Read Configuration för att läsa av en enhet i drift. Är det en ny enhet så se Inställning av TDT 5026, nedan. Inställning av TDT Knappa in de inställningar som behövs för mottagaren. 2. Tryck knappen Send configuration för att skicka inställningarna. För mer information om programmering se bruksanvisningen till TDT Klicka på knappen Show complete configuration för att visa alla inställningsmöjligheter. Avläsninga av parametrar Under fliken Supervision kan TDT 5026 kontrolleras, om den har låst in korrekt samt information för signalnivå och kvalitet. 1. Tryck knappen Activate monitor för att starta avläsningen av mottagaren. Även firmware- och mjukvaruversion kan avläsas. 2. Efter kontroll tryck knappen Deactivate monitor innan du går vidare. Avsluta programmet Tryck först knappen Deactivate direct communication. Tryck sedan knappen Quit CQA för att avsluta programmet. 13

14 Programmera Avant 5 med PC Se sidan 1-3 för anslutning och val av COM-port. För mer information om Avantens funktioner se bruksanvisningen för Avant Starta en ny session Anslut Avant 5 till datorn. Välj File och sedan New. Spara och öppna en session: Alla valda inställningar kan sparas och sedan öppnas. Avsluta först pågående session, se punkt 7 på sidan 8. Välj sedan File och Save as för att spara. För att öppna en session, välj File och sedan Open för att öppna en sparad inställning. Välj menyn File > New. 2. Välj Avant 5 Avant 5 kan läggas till på två olika sätt. 1: Klicka på plustecknet (+) vid Dispositivos individuales, i den utforskar liknande menyn, så visas en Avant 5 ikon. Klicka på denna en gång. Klicka sedan i arbetsområdet en gång och tryck därefter Esc-knappen på tangentbordet. Dubbelklicka på Avant 5 symbolen för att aktivera programmeringsfönstret, se sidan 4. 2: Se sidan 4 för funktionen att söka upp och lägga till enheter. Se sidan 4 för att söka upp och lägga till enheter. Klicka på plustecknet för att visa Avant ikon Klicka på Avant 5 ikonen en gång. Klicka i arbetsområdet en gång och sen Esc-knappen på tangentbordet. Dubbelklicka på Avant 5 symbolen. 14

15 Starta kommunikationen Starta kommunikationen mellan Avant 5 och PC:n genom att trycka knappen Activate direct communication. Välj fliken Configuration (Modification and reading), där du utför alla önskade inställningar för Avanten. Val av antal UHF-ingångar Välj mellan 9 0 (9 filter för ingång 1); 7 2 (7 filter för ingång 1 & 2 filter för ingång 2); 6 3 (6 filter för ingång 1 & 3 filter för ingång 2). Ingång 3 (UHF 3) är alltid ett eget filter = Filter 10 Val av spänning för UHF-ingångarna 24 volt till förförstärkare kan ställas i lägena Auto, ON eller OFF. I läge Auto så skickas spänning ut direkt när ingången belastas med exempelvis en förfärstärkare. Spänningsval väljs separat för UHF 1, UHF 2 och UHF 3. OBS! Om dämpsatser, yttre utrustning och vissa typer av antenner utan förförstärkare, belastar ingången, så skickas spänning ut och kan förstöra utrustningen. Välj i dessa fall läget OFF 15

16 Konfiguration av kanalfilter Det finns möjlighet att välja upp till 5 kanaler per filter. Välj för varje kanal om den är analog eller digital. Klusterprogrammering Varje filter har en variabel bandbredd mellan 8 MHz (en kanal) 40 MHz (fem kanaler). OBS! Använd denna funktion när det finns grannkanaler. Kan också användas om det är många kanaler som skall programmeras. Val av slope Välj önskad nivå för slope gällande UHF-kanalerna. Val av utnivå Välj önskad utnivå för UHF-kanalerna, vilken ställs automatiskt beroende på innivån. Nivån för VHF och FM ändras automatiskt och visas direkt när utnivån för UHF ändras. VHF-ingången = 5 db under UHF-kanalerna. FM-ingången = 10 db under UHF-kanalerna. Val för FM-ingång Om FM-ingången inte används så ställ den till OFF. Val för VHF-ingång Om VHF-ingången inte används så ställ den till OFF. Val för satellitingången För satellitingången kan LNB-spänning med/utan 22 KHz, slope och dämpning ställas. 16

17 Injustering av filter och nivåer Starta injusteringen med knappen Automatic Adjustment. Information visas hela tiden hur injusteringen fortlöper. Injusteringen är klar när meddelandet Adjustment finished. Om någon nivå är felaktig så stoppas injusteringen och två val är möjliga. Klicka Continue så forsätter injusteringen men filtret med felaktig nivå justeras inte korrekt. Åtgärda den felaktiga nivån och utför injusteringen igen Klicka Retry så gör Avanten ett nytt försök att justera in filtret. Klicka Cancel för att stoppa och avsluta injusteringen, 17

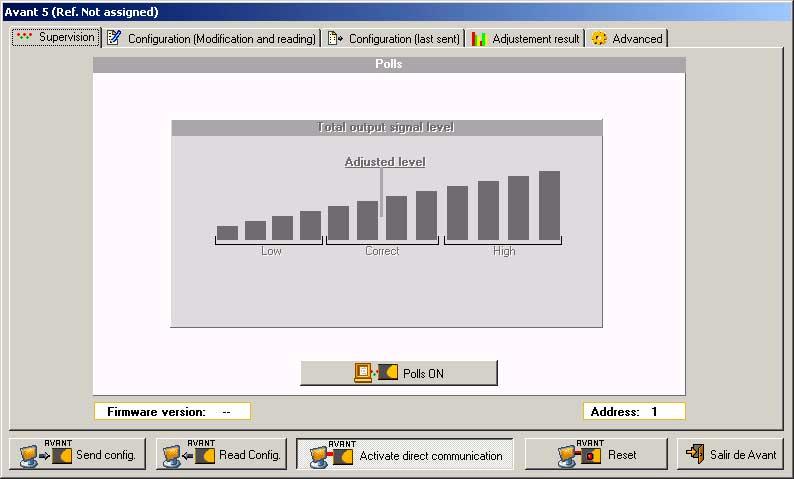

18 Resultat av injustering När injusteringen är avslutad så visas resultatet i fliken Adjustment result. Här kan också en finjustering* för enskilda kanaler utföras. Klicka på plus- eller minus-knappen för den kanalen som skall justeras och därefter på Send-knappen, så justeras inställningen direkt. * Denna funktion är beroende av vilken firmware Avanten har. Version av Firmware kan läsas av på fliken Supervision. Information efter injustering Gröna staplar: Visar en korrekt injusterad signal. Röd stapel: Visar en kanal med för låg insignal eller en kanal som valts men inte finns i signalen. Gul markering av stapel: Visar att den kanalen är finjusterad. Vit snedställd linje: Visar att slope är vald för installationen, se sidan 13 (gäller endast UHF-kanaler). I exemplet ovan, så är kanal 27 högre än övriga kanaler. Kanal 27 är också märkt 27A, vilket betyder att kanalen är en analog kanal, jämfört med övriga som är märkta med D. Avant 5 tar hänsyn till skillnaden mellan analoga och digitala kanaler, efter vad som valts under porgrammeringen. 18

19 Knappar De olika knapparna använd enligt följande. Send config * = Skickar vald inställning till Avanten. Därefter måste antingen reset utföras eller en manuell injustering (s. 6). Read Config = Läser av inställningar från Avanten. Activate direct communication = Aktiverar kommunikationen mellan Avanten och PC:n. Måste utföras innan programmering. Reset ** = Används efter att ( Send config ) har skickats till Avanten. Används om Avanten behöver återkalibreras p.g.a. signalförändringar. Salir de Avant = Avslutar pågående Avant-session. Meddelande som visas på skärmen * Note: It is necessary to reset the unit or making a manual adjustment in order to activate the new configuration. ** Reseting unit. Please wait several minutes before using the unit. Fliken Supervision Här kan firmware version och vald kommunikationsadress (se punkt 9 nedan) läsas av. Funktionen Total output signal level och Polls ON används endast tillsammans med CDC, när anläggningen kontrolleras utifrån genom telenätet. Fliken Advanced Denna funktion används endast om Avant 5 ansluts tillsammans med en CDC-enhet. Om flera olika enheter ansluts till en CDC så får ingen av enheterna ha samma adress. Adressen ändras då i denna meny. Välj önskad adress och skicka ändringen till Avanten med knappen Change device address. 19
