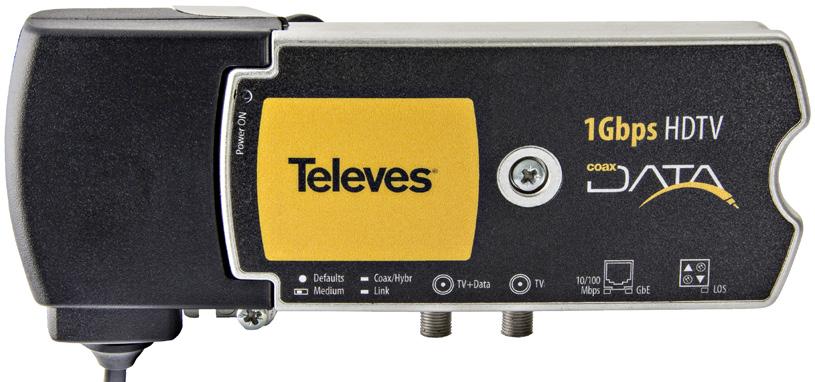

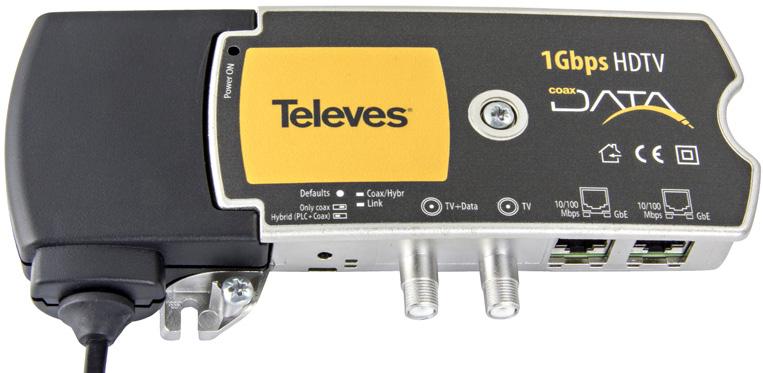

1 ...a step into a digital world CoaxData KONTROLL AV KABEL-TV-NÄT OCH INSTALLATIONSTIPS Vid installation av ett CoaxData-system, som är ett enkelt system att snabbt skapa ett datanät via koaxialkabel. Detta dokument beskriver en installation med några punkter att tänka på, för kontroll av kabel-tv-nätet och hur olika förstärkar-senarior hanteras samt en test/kontroll utförs efter installationen. Art. nr: E-nr: Benämning Coaxdata triple play gateway, 1Gbit/s, Ref , med PLC Coaxdata ethernet, 1Gbit/s, Ref med PLC Coaxdata ethernet, opto, 1Gbit/s, Ref med PLC Filter/diplex, Ref , 2 in, 1-68/ MHz CoaxData Brusgenerator Ref: 5930 för test av HC, filter etc.

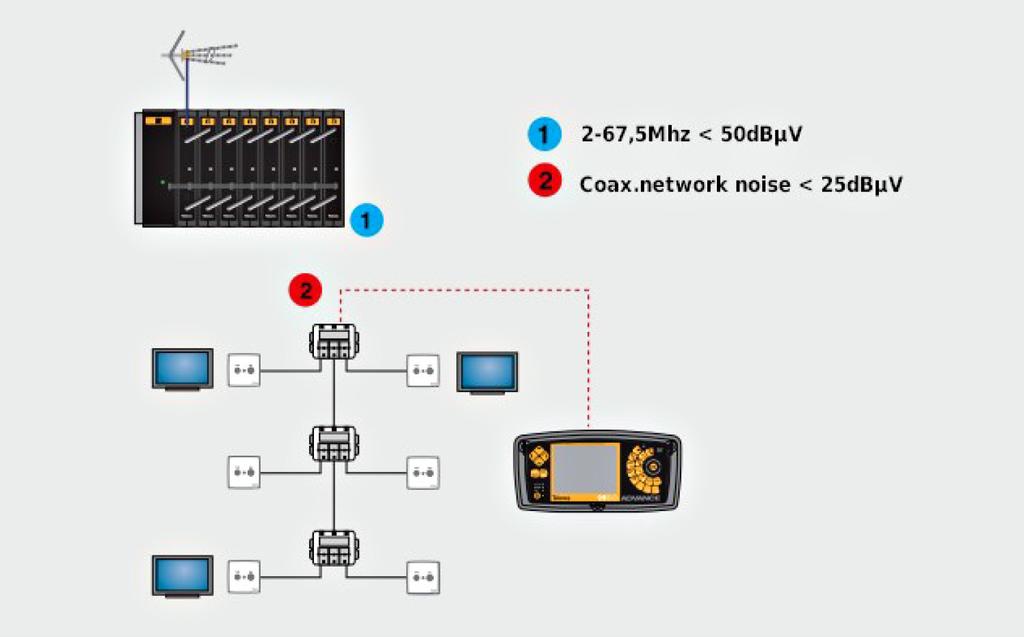

2 Kontroll innan installation A B C Kontrollera innan installation A: 2-67,5 MHz mindre än 50 dbuv B: Ej över 25 dbuv. C: Max dämpning på 85 db. Kontrollera innan installation Kontrollera nivån av brus (Ref. 5930) för jämförelse, för kontrollera dämpningen. Kontrollera kabel-tv-nätets uppbyggnad och innehåll av eventuella förstärkare eller andra delar som kan påverka nätet. A: Kontrollera brus som genereras av själv huvudcentralen, som kan generera brus i 2-67,5 MHz bandet, skall vara mindre än 50 dbµv. B: Kontrollera brus som genereras av själva distributionsnätet. Ej över 25 dbuv. C: Kontrollera dämpning av signalen från ÖP till slutanvändarna (längst bort). Får vara max dämpning på 85 db. Anslut en brusgenerator (Televes Ref: 5930) i ÖP och mät signalen i uttaget, längst bort från ÖP. 2

3 ...a step into a digital world Åtgärd vid problem A B Utan störningar Med störningar C Sänd signal Mottagen signal Åtgärder vid olika problem A: Om det genereras för mycket brus i 2-67,5 MHz bandet, så åtgärdas detta genom att installera ett Diplex-filter (Ref: ). Vi rekommenderar att alltid installera detta filter. B: Brus från distributionsnätet kan bero på olika saker, som dåligt jordat nät, ej korrekt avslutat nät eller felaktiga komponenter samt i uttagen, eventuellt anslutna apparater. C: Vid för hög dämpning, kontrollera om det finns delar (uttag, fördelare eller förstärkare) i nätet som inte hanterar frekvensen 2 67,5 MHz eller dämpar felaktigt. Tips! Se nästa sida för åtgärd av olika förstärkar-senarior. När installationen är klar så kontrollera ovanstående genom att köra en rapport via CoaxData programmet. 3

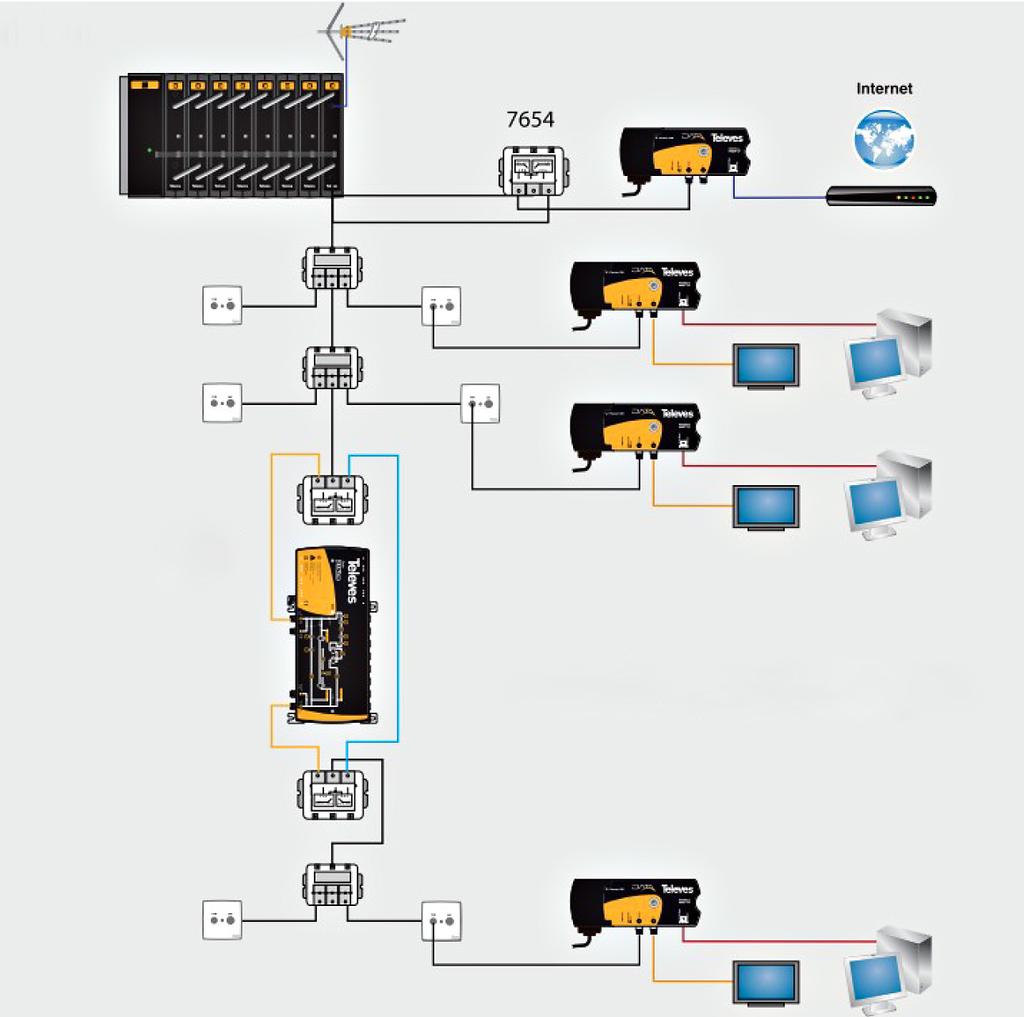

4 Olika förstärkar-senarior A B C Kontrollera vilka förstärkare som finns i nätet Coax Data är ett system, som kräver tvåvägskommunikation mellan Master-enheten och slavarna i returvägen (2-65 MHz). Det fungerar om det sitter förstärkare med passiv retur men inte om de har aktiv retur eller ingen retur alls. A: Förstärkare med passiv retur --> Tillåter dubbelriktad överföring i returvägen --> OK B: Förstärkare med aktiv retur --> Tillåter inte dubbelriktad överföring i returnvägen --> INTE OK C: Förstärkare utan retur --> Tillåter inte överföring I returvägen --> INTE OK Gå förbi med data-signalen Om det finns förstärkare med aktiv eller ingen retur kan det åtgärdas med hjälp av diplex-filter. Vilka används för att låta data-signalen gå förbi förstärkaren. I bilden ovan (B och C) används två diplex-filter, en före och en efter förstärkaren. Signalen delas upp, så TV går igenom förstärkare och DATA går förbi. Därefter kopplas signalen ihop igen och vidare ut i nätet. 4

5 ...a step into a digital world CoaxManager PC-program För val av ett Master Slav-nät, välj MDU/MTU < > Master/Slave. Under fliken Network hittas alla anslutna enheter, med information om kvalitet och anslutnings-status. Programmet CoaxManager används för att ställa in och kontrollera enheterna. Datorn ansluts till Master-enheten, som sedan automatiskt söker upp alla anslutna slavar. För ett Master Slave-system måste inställningarna ändras i CoaxManger, se ovan. Följande sidor beskriver en del av programmet men fullständig manual och program för CoaxManger, kan laddas ner från vår hemsida, se länk nedan. Även programmet och eventuell ny firmware för Coaxdata kan laddas ner från hemsidan. Bruksanvisningar CoaxData/CoaxManager Program och firmware 5

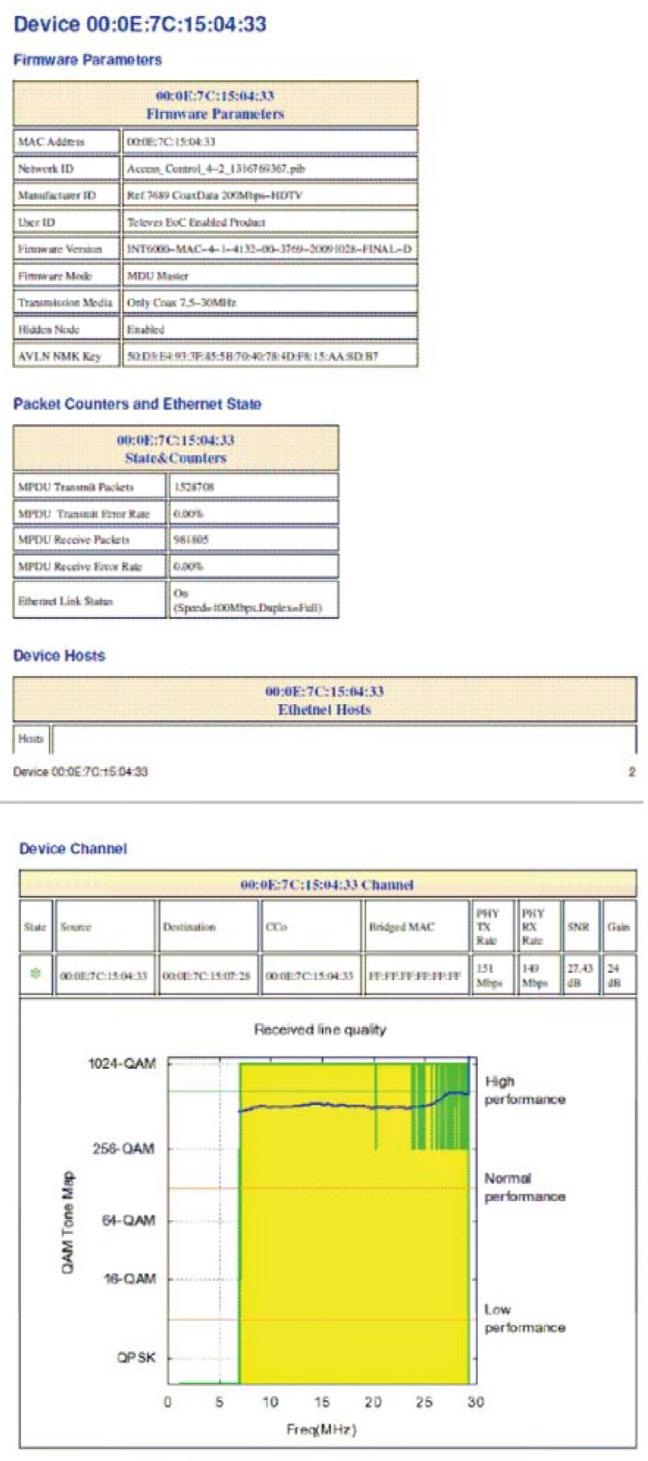

6 CoaxManager-program Åtgärder vid olika problem Hastigheten kan kontrolleras och visas med både färgade LED och med värden. Tryck på knappen Make Report så skappas en rapport för alla anslutna enheter med information om nätets kvalitet. Tryck Generate Traffic och därefter dubbelklicka på en önskad enhet under Network Topology, så visas Link Status med data för dämpning, signalkvalitet och hastighet, för enheten. Tips! När installationen är klar så kontrollera ovanstående genom att köra en rapport via CoaxData programmet, så finns hela nätet sparat från installationstillfället. 6
