BA-203/BD ps/pl/pe/pi/pf/jxp pr/pd/pg pr02/pd

Storlek: px
Starta visningen från sidan:

Download "BA-203/BD ps/pl/pe/pi/pf/jxp pr/pd/pg pr02/pd"

Transkript

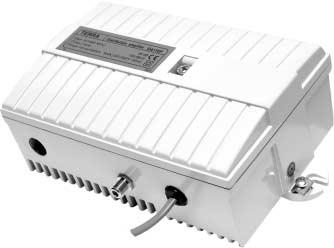

1 Terra Attraktiv Driftsäker Kostnadseffektiv Terra är en professionell serie bredbandsförstärkare för användning som linjeeller fastighetsförstärkare. Oavsett om nätet är analogt eller digitalt, ger Terraförstärkarna genom GaAs, Push Pull teknologi överlägsen prestanda. I serien finns förstärkare för nätdrift 230V, fjärrmatning 48 Volt och DA-213C/233C som är en kombimodell med både och. Förstärkarna levereras med två års garanti GaAs Push Pull För bästa prestanda IP64 aluminiumhus Kompakt och lättarbetat Professionella anslutningar i form av 5/8- eller F-typ Transientskydd För hög driftsäkerhet Modulutförande Enkel lagerhållning och installation DA-137 är efterföljaren till DA-116. I jämförelse med DA-116 har denna mätpunkt på både in- & utgång samt den nya plug-in lösningen som inkluderar kabelsimulator funktion. DA-133 är efterföljaren till DA-113. Samma prestanda men med den nya plug-in lösningen som inkluderar kabelsimulator funktion. DA-213C: I Terra-serien heter flaggskeppet DA-213. Genom sin höga utnivå och flexibilitet när det gäller möjligheterna till splitter, slope, diplexfilter och returväg, har denna förstärkare en given plats där driftförhållandena kräver mycket höga prestanda. Det kan vara som D2-förstärkare i nätet eller som fastighetsförstärkare för många hushåll, eller för nät med lång kabel. Alla modellerna förstärker 24 db, utan förförstärkare och hela 36 db med denna monterad. Detta gör serien användbar både som linjeförstärkare och fastighetsförstärkare. Vid 24 db utförande finns även kabelsimulatorfunktion. DA-233C är efterföljaren till DA-213 men skiljer sig något i sin grundkonstruktion. Till skillnad mot DA-213 har DA db's grundförstärkning men signalen kan dämpas upp till 10dB mellan förstärkarstegen och därmed fås en linje förstärkare med ned till 26 db's förstärkning. Givetvis samma plug-in lösning som de övriga förstärkarna i serien. DA-233 kan kompletteras med AGC-modul (pg-01). Insticksmodul JXP: Insticksmodul används för dämpning, tilt samt till kabelsimulator. Returförstärkare pr 04/05: Finns för olika frekvensområde och förstärkning. Diplexfilter pd 03: Används när förstärkarna skall utrustas för returtrafik. Splittermoduler ps: Fördelarmodul för ingång eller utgång i förstärkaren. Linkmodul pl: Används istället för modulerna diplexfilter, splitter, tilt och förförstärkare. Förförstärkare pf: För extra förstärkning i DA-203/DA-213 serien på 12dB. AGC-modul pg 01: För automatisk förstärkningskontroll i DA-233 serien. BA-203U/BD-203U: En mycket prisvärd fastighetsförstärkare, som trots ett attraktivt pris uppvisar en hög förstärkning, och genom GaAs Push Pull tekniken relativt hög utnivå. Med F-anslutningar på både ingång och utgång underlättas installationsarbetet. Fortfarande finns möjlighet till både passiv och aktiv retur. BA-203U är för nätdrift medan BD-203U är för AC-matning till förstärkare. BA-204U/BD-204U: Är samma förstärkare som BA-203U/BD-203U men har också möjlighet för kabelsimulator, genom plugin-modul. DA DA DA DA DA-203/DA-213C... 6 DA-103/ DA-106/ BA-204/BD BA-203/BD ps/pl/pe/pi/pf/jxp pr/pd/pg pr02/pd Lathund 133/ Lathund 233/ Lathund 213C Förstärkare markerade i kursivt är äldre modeller som inte saluförs längre 1 SE Rev 6

2 DA-133/133P Insticksmodul (JXP) för dämpning 2 Insticksmodul (JXP) för tilt 3 Insticksmodul (JXP) för kabelsimulator 4 Testuttag in ( 20dB) 5 Ingång (5/8 kontakt) 6 Diplexfilter pd vid retur (ersätts med pl 01-00) 7 Insticksmodul (JXP) för tilt 8 Insticksmodul (JXP) för dämpning 9 Säkringshållare Ingång 10 Utgång 2 (5/8 kontakt) 11 Säkringshållare för AC genomgång på utgång 2 (Av/På) 12 Säkringshållare för AC genomgång på utgång 1 (Av/På) 13 Testuttag ut ( 20dB) 14 Utgång 1 (5/8 kontakt) 15 Splittermodul ps (ersätts med pl 02-00) 16 Returförstärkare pr (använd pl 02-00* för passiv retur) 17 Diplexfilter pd vid retur (ersätts med pl 01-00) 18 Anslutning för V (24 65V kan också anslutas) 19 Säkring för nätdelen (pl) Linkmodul monteras om diplexfilter eller splittermodul inte används samt vid passiv retur. (Finns som pl och pl 02-00). Monteras i position 6, 15, 16 och 17 dämpning, tilt eller kabelsimulator. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 1, 2, 3, 7 och 8 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 16 TEKNISKA SPECIFIKATIONER DA-133 DA-133P Art.nr: Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 Justerbar dämpning ingång db 0 18 (1 db steg) 0 18 (1 db steg) Equaliser Ingång db 0 18 (1 db steg) 0 18 (1 db steg) Kabelsimulator db 0 9 (1 db steg) 0 9 (1 db steg) Justerbar dämpning mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) Equaliser mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) 3 rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 6 max 6 Return 1,5dB/octave db >18 >18 Line power, Voltage V AC Mains power, Voltage V AC Effektförbrukning VA Max AC genomgång A 4 4 Skärmningsdämpning db >80 >80 Kontakter In/Ut (PG11 till 5/8 med adapter) (5/8)/(5/8) (5/8)/(5/8) IP klass IP Dimension BxHxD mm 219x132x76 219x132x76 Vikt kg 1,8 1,8 * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 16). (pd) Diplexfilter finns för 30/55/65MHz retur. Använd pl om ingen retur används. Monteras i position 6 och 17. (ps) Splittermodul används på ingången. Den finns i olika varianter beroende på hur signalen skall fördelas. Utan fördelning används linkmodul pl. Monteras i position 15 (pl 02-00). 2

3 DA-136/136P Insticksmodul (JXP) för dämpning 2 Insticksmodul (JXP) för tilt 3 Insticksmodul (JXP) för kabelsimulator 4 Testuttag in ( 20dB) 5 Ingång (5/8 kontakt) 6 Diplexfilter pd vid retur (ersätts med pl 01-00) 7 Insticksmodul (JXP) för tilt 8 Insticksmodul (JXP) för dämpning 9 Testuttag ut ( 20dB) 10 Utgång 1 (F-kontakt) 11 Returförstärkare pr (använd pl 02-00* för passiv retur) 12 Diplexfilter pd vid retur (ersätts med pl 01-00) 13 Anslutning för V (24 65V kan också anslutas) 14 Säkring för nätdelen * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 11). (pl) Linkmodul monteras om diplexfilter inte användas samt vid passiv retur. (Finns som pl och pl 02-00). Monteras i position 6, 11 och 12 dämpning, tilt eller kabelsimulator. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 1, 2, 3, 7 och 8 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 11. (pd) Diplexfilter finns för 30/65MHz retur. Använd pl om ingen retur används. Monteras i position 6 och 12. TEKNISKA SPECIFIKATIONER DA-136 DA-136P Art.nr: Ej lagervara Ej lagervara Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 Justerbar dämpning ingång db 0 18 (1 db steg) 0 18 (1 db steg) Equaliser ingång db 0 18 (1 db steg) 0 18 (1 db steg) Kabelsimulator db 0 9 (1 db steg) 0 9 (1 db steg) Justerbar dämpning mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) Equaliser mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) 3 rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 6 max 6 Return 1,5dB/octave db >18 >18 Line power, Voltage V AC Mains power, Voltage V AC Effektförbrukning VA Skärmningsdämpning db >80 >80 Kontakter In/Ut (PG11 till 5/8 med adapter) (5/8)/F (5/8)/F IP klass IP Dimension BxHxD mm 219x135x76 219x135x76 Vikt kg 1,8 1,8 3

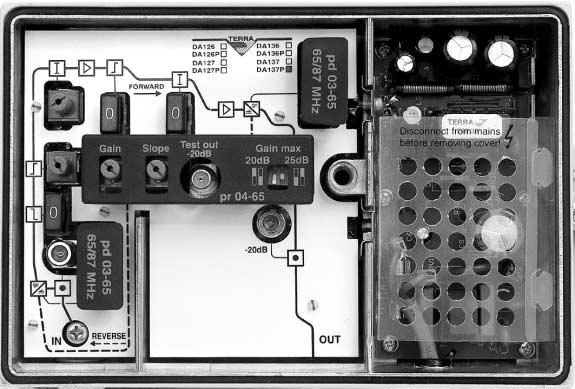

4 DA-137P TEKNISKA SPECIFIKATIONER DA-137 DA-137P Art.nr: Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 Justerbar dämpning ingång db Equaliser ingång db Kabelsimulator db 0 9 (1 db steg) 0 9 (1 db steg) Justerbar dämpning mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) Equaliser mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) 3 rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 6 max 6 Return 1,5dB/octave db >18 >18 Line power, Voltage V AC Mains power, Voltage V AC Effektförbrukning VA Skärmningsdämpning db >80 >80 Kontakter In/Ut (PG11 till 5/8 med adapter) (5/8)/F (5/8)/F IP klass IP Dimension BxHxD mm 219x135x76 219x135x76 Vikt kg 1,8 1,8 1 Justerbar dämpning (0 18 db) 2 Justerbar tilt (0 18 db) 3 Testuttag in ( 20dB) 4 Ingång (5/8 kontakt) 5 Insticksmodul (JXP) för kabelsimulator 6 Diplexfilter pd vid retur (ersätts med pl 01-00) 7 Insticksmodul (JXP) för tilt 8 Insticksmodul (JXP) för dämpning 9 Testuttag ut ( 20dB) 10 Utgång 1 (F-kontakt) 11 Returförstärkare pr (använd pl 02-00* för passiv retur) 12 Diplexfilter pd vid retur (ersätts med pl 01-00) 13 Anslutning för V (24 65V kan också anslutas) 14 Säkring för nätdelen * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 11). (pl) Linkmodul monteras om diplexfilter inte användas samt vid passiv retur. (Finns som pl och pl 02-00). Monteras i position 6, 11 och 12 dämpning, tilt eller kabelsimulator. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 5, 7 och 8 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 11. (pd) Diplexfilter finns för 30/55/65MHz retur. Använd pl om ingen retur används. Monteras i position 6 och 12. 4

5 DA * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 10). 1 Diplexfilter pd vid retur (ersätts med pl 01-00) 2 Insticksmodul (JXP) för kabelsimulator 3 Insticksmodul (JXP) för tilt 4 Ingång (5/8 kontakt) 5 Testuttag in ( 20dB) 6 Säkringshållare Ingång 7 Splittermodul ps (ersätts med pl 01-00) 8 Insticksmodul (JXP) för dämpning 9 Utgång genomgång (5/8 kontakt) 10 Returförstärkare pr (använd pl 02-00* för passiv retur) 11 Säkringshållare för AC utgång genomgång (Av/På) 12 Insticksmodul (JXP) för tilt 13 Säkringshållare för AC genomgång på utgång 2 (Av/På) 14 Insticksmodul (JXP) för dämpning 15 Utgång 2 (5/8 kontakt) 16 AGC modul eller Interstage 450/606MHz (ersätts med pl 02 00) 17 Splittermodul ps (ersätts med pl 02-00) 18 Säkringshållare för AC genomgång på utgång 1 (Av/På) 19 Insticksmodul (JXP) för dämpning av retursignal 20 Testuttag ut ( 20dB) 21 Utgång 1 (5/8 kontakt) 22 Diplexfilter pd vid retur (ersätts med pl 01-00) (pl) Linkmodul monteras om diplexfilter eller splittermodul inte används samt vid passiv retur. (Finns som pl och pl 02-00). Monteras i position 1, 7, 16 och 22 dämpning, tilt eller kabelsimulator. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 2, 3, 8, 12, 14 och 18 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 10 (pd) Diplexfilter finns för 30/55/65MHz retur. Använd pl om ingen retur används. Monteras i position 1 och 21. TEKNISKA SPECIFIKATIONER DA-233 DA-233P DA-233C Art.nr: Ej lagervara Ej lagervara Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 36 ±0,75 Justerbar dämpning db 0 18 (1 db steg) 0 18 (1 db steg) 0 18 (1 db steg) Equaliser db 0 18 (1 db steg) 0 18 (1 db steg) 0 18 (1 db steg) Kabelsimulator db 0 9 (1 db steg) 0 9 (1 db steg) 0 9 (1 db steg) Justerbar dämpning mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) 0 10 (1 db steg) Equaliser mellansteg db 0 10 (1 db steg) 0 10 (1 db steg) 0 10 (1 db steg) 3 rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 6 max 6 max 6 Return 1,5dB/octave db >18 >18 >18 Line power, Voltage V AC / Mains power, Voltage V AC / Effektförbrukning VA /18 Max AC genomgång A Skärmningsdämpning db >80 >80 >80 Kontakter In/Ut (PG11 till 5/8 med adapter) (5/8)/(5/8) (5/8)/(5/8) (5/8)/(5/8) IP klass IP Dimension BxHxD mm 261x159x87 261x159x87 261x159x87 Vikt kg 2,5 2,5 2,5 (ps) Splittermodul används på ingången. Den finns i olika varianter beroende på hur signalen skall fördelas. Utan fördelning används linkmodul pl. Monteras i position 7 (pl 01-00). Monteras i position 16 (pl 02-00). (pg) Automatisk förstärkningskontroll (AGC) Monteras i position 16. Plastbit i modulplatsen på förstärkaren måste brytas bort. (pe 04/05) Interstagemodul för 450 eller 606 MHz nät. Monteras i position 16. 5

6 DA-213/DA-203 Anslutning för V 24 65V kan också anslutas Säkring för nätdelen Diplexfilter pd vid retur (ersätts med pl 01-00) 2 Justerbar tilt (0 18dB) 3 Säkringshållare Ingång 4 Ingång (5/8 kontakt) 5 Testuttag in ( 20dB) 6 Justerbar dämpning (0 18dB) 7 Splittermodul ps (ersätts med pl 01-00) 8 Förförstärkare pf (ersätts med pl eller pi 03-xx) 9 Utgång (5/8 kontakt) 10 Returförstärkare pr (använd pl 02-00* för passiv retur) 11 Säkringshållare för AC genomgång Av/På 12 Säkringshållare för AC genomgång Av/På 13 Insticksmodul för dämpning av framriktning 14 Utgång (5/8 kontakt) 15 Tiltmodul pe (ersätts med pl 02-00) 16 Insticksmodul för dämpning av retursignal 17 Splittermodul ps (ersätts med pl 02-00) 18 Testuttag ut ( 20dB) 19 Säkringshållare för AC genomgång Av/På 20 Utgång (5/8 kontakt) 21 Diplexfilter pd vid retur (ersätts med pl 01-00) * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 10). TEKNISKA SPECIFIKATIONER DA-203 DA-203P DA-213 DA-213P DA-213C Art.nr: Utgått Utgått Utgått Utgått Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/ /55/ /55/ /55/65 Förstärkning utan pf modul db 24 ±0,5 24 ±0,5 24 ±0,5 24 ±0,5 24 ±0,5 Förstärkning med pf modul db 36 ±0,75 36 ±0,75 36 ±0,75 36 ±0,75 36 ±0,75 Justerbar dämpning db Equaliser db rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) dbµv CSO (42 ch CENELEC) dbµv Brustal, 47/862MHz db max 6 max 6 max 6 max 6 max 6 Return 1,5dB/octave db Line power, Voltage V AC * Mains power, Voltage V AC * Effektförbrukning VA 8, max AC genomgång A Skärmningsdämpning db >80 >80 >80 >80 >80 Kontakter In/Ut 5/8 5/8 5/8 5/8 5/8 IP klass IP Dimension BxHxD mm 261x159x87 261x159x87 261x159x87 261x159x87 261x159x87 Vikt kg 2,5 2,5 2,5 2,5 2,5 * omkopplingsbar (pl) Linkmodul monteras om diplexfilter, splittermodul, tilt eller förförstärkare inte användas. (Finns som pl och pl 02-00). Monteras i position 1, 7, 8, 15, 17 och 21 (pe) Tiltmodulen används när utsignal skall tiltas. Använd pl om ingen tilt behövs. Monteras i position 15 dämpning. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 13 och 16 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 10. (pd) Diplexfilter finns för 30/65MHz retur. Använd pl om ingen retur används. Monteras i position 1 och 21. (ps) Splittermodul används på in- och utgång. Den finns i olika varianter beroende på hur signalen skall fördelas. Utan fördelning används linkmodul pl. Monteras i position 7 (pl 01-00). Monteras i position 17 (pl 02-00). (pf) Förförstärkare 12dB. Använd annars linkmodul pl Monteras i position 8. (pi) Kabelsimulator används för att utjämna en tiltad signal från tidigare förstärkare i kabel-tv-nätet. Används endast i 24dB utförande. Monteras i position 8. 6

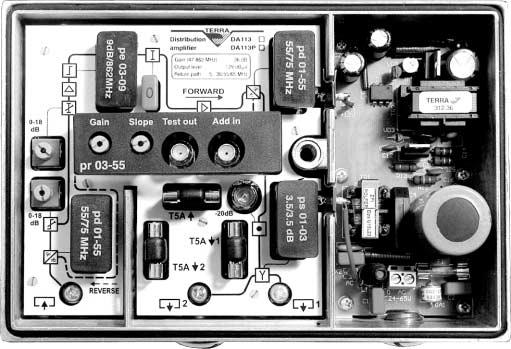

7 DA-113/DA Justerbar tilt (0 18dB) 2 Justerbar dämpning (0 18dB) 3 Ingång (5/8 kontakt) 4 Diplexfilter pd vid retur (ersätts med pl 01-00) 5 Tiltmodul pe (ersätts med pl 02-00) 6 Insticksmodul för dämpning av framriktning 7 Säkringshållare In 8 Returförstärkare pr (använd pl 02-00* för passiv retur) 9 Utgång (5/8 kontakt) 10 Säkringshållare för AC genomgång Av/På 11 Säkringshållare för AC genomgång Av/På 12 Testuttag ut ( 20dB) 13 Splittermodul ps (ersätts med pl 02-00) 14 Diplexfilter pd vid retur (ersätts med pl 01-00) 15 Utgång (5/8 kontakt) 16 Anslutning för V (24 65V kan också anslutas) 17 Säkring för nätdelen * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 8). (pl) Linkmodul monteras om diplexfilter, tilt eller splittermodul inte användas samt vid passiv retur. (Finns som och 02-00). Monteras i position 4, 5, 13 och 14 (pe) Tiltmodulen används när utsignal skall tiltas. Använd pl om ingen tilt behövs. Monteras i position 5 dämpning. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 6 TEKNISKA SPECIFIKATIONER DA-103 DA-103P DA-113 DA-113P Art.nr: Utgått Utgått Utgått Utgått Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/ /55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 36 ±0,75 36 ±0,75 Justerbar dämpning db Equaliser db rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) dbµv CSO (42 ch CENELEC) dbµv Brustal, 47/862MHz db max 6 max 6 max 6 max 6 Return 1,5dB/octave db Line power, Voltage V AC Mains power, Voltage V AC Effektförbrukning VA 8, max AC genomgång A Skärmningsdämpning db >80 >80 >80 >80 Kontakter In/Ut 5/8 5/8 5/8 5/8 IP klass IP Dimension BxHxD mm 219x132x76 219x132x76 219x132x76 219x132x76 Vikt kg 1,8 1,8 1,8 1,8 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 8. (pd) Diplexfilter finns för 30/65MHz retur. Använd pl om ingen retur används. Monteras i position 4 och 14. (ps) Splittermodul används på utgång. Den finns i olika varianter beroende på hur signalen skall fördelas. Utan fördelning används linkmodul pl. Monteras i position 13 (pl 02-00). 7

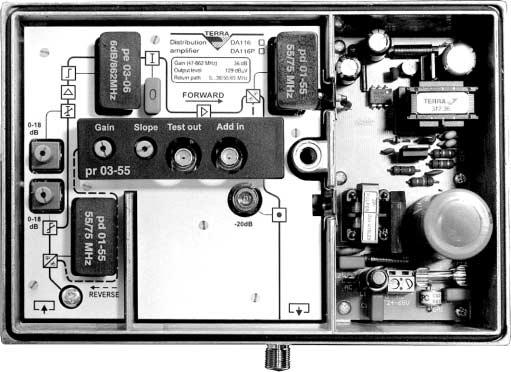

8 DA-116/DA Justerbar tilt (0 18dB) 2 Justerbar dämpning (0 18dB) 3 Ingång (5/8 kontakt) 4 Diplexfilter pd vid retur (ersätts med pl 01-00) 5 Tiltmodul pe (ersätts med pl 02-00) 6 Insticksmodul för dämpning av framriktning 7 Returförstärkare pr (använd pl 02-00* för passiv retur) 8 Testuttag ut ( 20dB) 9 Diplexfilter pd vid retur (ersätts med pl 01-00) 10 Utgång (F-kontakt) 11 Anslutning för V (24 65V kan också anslutas) 12 Säkring för nätdelen * OBS! Monteras i hållaren till höger (9 stift). Utan retur så monteras ingen modul i uttaget för returmodul (position 7). (pl) Linkmodul monteras om diplexfilter, tilt eller splittermodul inte användas. (Finns som och 02-00). Monteras i position 4, 5 och 9 (pe) Tiltmodulen används när utsignal skall tiltas. Använd pl om ingen tilt behövs. Monteras i position dämpning. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 6 TEKNISKA SPECIFIKATIONER DA-106 DA-106P DA-116 DA-116P Art.nr: Utgått Utgått Utgått Utgått Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/ /55/ /55/65 Förstärkning db 36 ±0,75 36 ±0,75 36 ±0,75 36 ±0,75 Justerbar dämpning db Equaliser db rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) dbµv CSO (42 ch CENELEC) dbµv Brustal, 47/862MHz db max 6 max 6 max 6 max 6 Return 1,5dB/octave db Line power, Voltage V AC Mains power, Voltage V AC Effektförbrukning VA 8, AC genomgång A Ingen Ingen Ingen Ingen Skärmningsdämpning db >80 >80 >80 >80 Kontakter (In)/Ut (5/8)/F (5/8)/F (5/8)/F (5/8)/F IP klass IP Dimension BxHxD mm 219x132x76 219x132x76 219x132x76 219x132x76 Vikt kg 1,8 1,8 1,8 1,8 (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl Monteras i position 7. (pd) Diplexfilter finns för 30/65MHz retur. Använd pl om ingen retur används. Monteras i position 4 och 9. 8

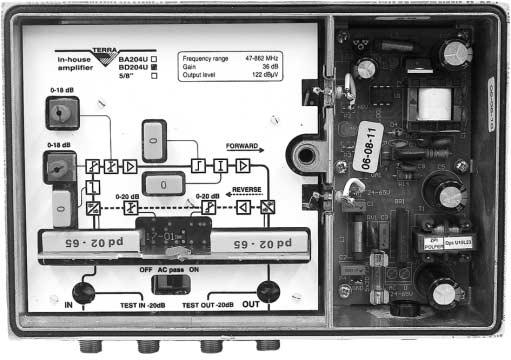

9 BA-204U/BD-204U 1 Justerbar dämpning (0 18dB) 2 Justerbar tilt(0 18dB) 3 Insticksmodul för kabelsimulator 4 Ingång (F-kontakt) 5 Insticksmodul för tilt 6 Testuttag ut ( 20dB) 7 Insticksmodul för dämpning 8 On/Off brytar för AC pass (endast för BD204U, trafo-matad) 9 Testuttag ut ( 20dB) 10 Utgång (F-kontakt) 11 Returmodul med diplexfilter pr eller pd, annars linkmoduler 12 Säkring för nätdelen dämpning samt tilt. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 4 och dB modul levereras tillsammans med förstärkaren. (pr 02-xx) Aktiv returförstärkare med diplexfilter samt justerbar slope och förstärkning. Utan retur monteras 0dB link. Monteras i position OBS! 24 65V matning genom kabel-tv-nätet till ingång. Spänningen kan loopas vidare genom utgången och aktiveras med hjälp av AC-brytaren (pos. 8). (pd 02-xx) Passiv returmodul med diplexfilter. Utan retur monteras 0dB link. Monteras i position 9. TEKNISKA SPECIFIKATIONER BA-204U BD-204U Art.nr: Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/65 Förstärkning db 36 ±0,5 36 ±0,5 Justerbar dämpning db Equaliser db Kabelsimulator db 0 9 (1 db steg) 0 9 (1 db steg) 3 rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 5 max 5 Return 1,5dB/octave db >14 >14 Line power, Voltage V AC Mains power, Voltage V AC 230 Effektförbrukning VA Max AC genomgång A Ingen 2 Skärmningsdämpning db >80 >80 Kontakter In/Ut F/F F/F IP klass IP Dimension BxHxD mm 219x135x76 219x135x76 Vikt kg 1,9 1,6 (Linkmodul) Två stycken linkmoduler levereras förmonterade i uttaget för returmodul. Måste sitta i när retur inte används. OBS! Finns inte som beställningssortiment. Monteras i position 9 en på varje kontakt till vänster coh höger. 9

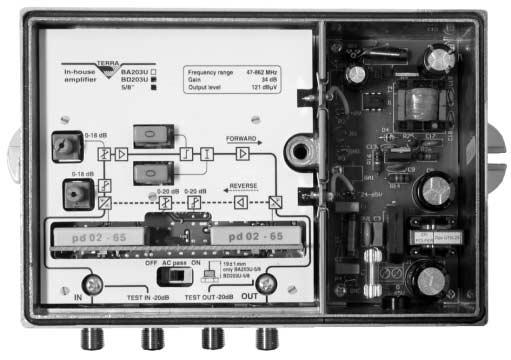

10 BA-203U/BD-203U Justerbar dämpning (0 18dB) 2 Justerbar tilt(0 18dB) 3 Ingång (F-kontakt) 4 Insticksmodul för dämpning 5 Testuttag ut ( 20dB) 6 Insticksmodul för tilt 7 On/Off brytar för AC pass (endast för BD203U, traf-matad) 8 Testuttag ut ( 20dB) 9 Returmodul med diplexfilter pr eller pd, annars linkmoduler 10 Utgång (F-kontakt) 11 Säkring för nätdelen OBS! 24 65V matning genom kabel-tv-nätet till ingång. Spänningen kan loopas vidare genom utgången och aktiveras med hjälp av AC-brytaren (pos. 7). dämpning samt tilt. Insticksmodulen finns i modeller med olika dämpning. Monteras i position 4 och dB modul levereras tillsammans med förstärkaren. (pr 02-xx) Aktiv returförstärkare med diplexfilter samt justerbar slope och förstärkning. Utan retur monteras 0dB link. Monteras i position 9. (pd 02-xx) Passiv returmodul med diplexfilter. Utan retur monteras 0dB link. Monteras i position 9. TEKNISKA SPECIFIKATIONER BA-203U BD-203U Art.nr: Frekvensområde MHz Returfrekvens beroende på modul MHz 5 30/55/ /55/65 Förstärkning db 34 ±0,5 34 ±0,5 Justerbar dämpning db Equaliser db rd order (DIN 45004B) dbµv CTB (42 ch CENELEC) med 6dB tilt dbµv CSO (42 ch CENELEC) med 6dB tilt dbµv Brustal, 47/862MHz db max 5 max 5 Return 1,5dB/octave db >14 >14 Line power, Voltage V AC Mains power, Voltage V AC 230 Effektförbrukning VA 13 8 Max AC genomgång A Ingen 0,8 Skärmningsdämpning db >80 >80 Kontakter In/Ut F/F F/F IP klass IP Dimension BxHxD mm 219x135x76 219x135x76 Vikt kg 1,8 1,5 (Linkmodul) Två stycken linkmoduler levereras förmonterade i uttaget för returmodul. Måste sitta i när retur inte används. OBS! Finns inte som beställningssortiment. Monteras i position 9 en på varje kontakt till vänster coh höger. 10

11 ps/pl/pe/pi/pf/jxp (ps) Splittermodul används på in- och utgång. Den finns i olika varianter beroende på hur signalen skall fördelas. Utan fördelning används linkmodul pl. MODELL ps ps ps ps ps Art.nr: Frequency MHz Insertion loss, In Out (5/47/862MHz) db 3,3/3,3/3,8 2,0/2,0/2,8 1,5/0,9/1,4 1,0/0,8/1,3 1,0/0,8/1,3 Tap loss, In Tap (5/47/862MHz) db 3,3/3,3/3,8 5,5/5,5/6,5 10,5/10,5/10,5 14/14,5/14,5 18,5/18/18,5 Isolation 5 862MHz db >22 >20 >22 >27 >27 1,5dB/octave db >23 >20 >20 >20 >20 (pl) Linkmodul monteras om diplexfilter, tiltmodul eller splittermodul inte användas. Monteras även i DA-203/213 om förförstärkare inte används. Finns som pl samt pl och monteras olika för respektive förstärkare-serie. MODELL pl pl Art.nr: Dämpning db <0,3 <03 1,5dB/octave db >23 >23 (pf) Förförstärkare 12dB. Använd annars linkmodul pl pf Art.nr: Frekvens MHz Förstärkning db 12 Brustal db 4 dämpning. Insticksmodulen finns i modeller med olika dämpning. INFO! Danlabs moduler (MPG-XX) är av samma sort och kan monteras i Terraförstärkarna. Där finns fler värden också. Modell Art.nr. Dämpning (db) JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP JXP MHz 16 db (pe) Tiltmodulen används när utsignal skall tiltas. Använd pl om ingen tilt behövs. DA-233 kan förses med pe 04, för 606 MHz och pe 05, för 450MHz. (pi) Kabelsimulator används för att utjämna en tiltad signal från tidigare förstärkare i kabel-tv-nätet. Används i DA-213 när den används med 24dB förstärkning. MODELL pe pe pe Art.nr: Dämpning (47/862MHz) db 6/0,5 9/0,6 12,2/0,7 Reflektionsdämpning (@40MHz, 1,5dB/octave) db >25 >25 >25 MODELL pi pi pi Art.nr: Dämpning (47/862MHz) db 0,5/3,0 0,6/6,0 0,7/9,0 Reflektionsdämpning (@40MHz, 1,5dB/octave) db >25 >25 >25 11

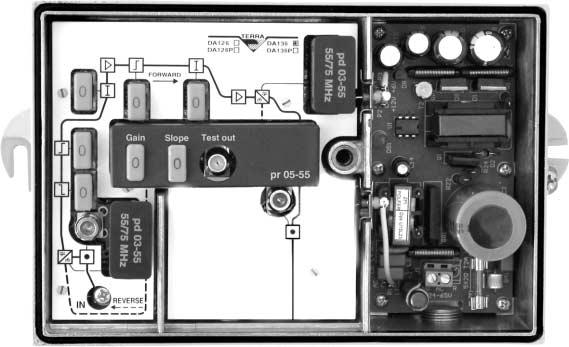

12 pr/pd/pg (pr) Aktiv returförstärkare med testuttag, justerbar slope och förstärkning. För passiv retur används pl pr 04 och pr 05 är omkopplingsbar för 20dB eller 25dB med en switch. MODELL pr pr pr pr pr pr pr Art.nr: Utgått Utgått Frekvensområde retur MHz Förstärkning db /25 20/25 20/25 20/25 20/25 Justerbar dämpning db (1 db steg) 0 20 (1 db steg) 0 20 (1 db steg) Justerbar tilt db (1 db steg) 0 15 (1 db steg) 0 15 (1 db steg) 3rd order (DIN 45004B) dbµv nd order (EN ) dbµv Brustal db <5 <5 <5 <5 <5 <5 <5 Dämpning Add in db 20 ±0,5 20 ±0,5 Dämpning Test out db 20 ±0,5 20 ±0,5 20 ±0,5 20 ±0,5 20 ±0,5 20 ±0,5 20 ±0,5 (pd) Diplexfilter finns för 30/55/65MHz retur. Använd pl om ingen retur används. pd 03 harett spärrdjup på 50dB. pd 04 har även instrålningsblockering. Används i kabel-tv-nät när man vill minimera risken för störning i returvägen. MODELL pd pd pd pd pd pd pd pd Art.nr: Utgått Utgått Frekvensområde retur MHz Frekvensområde fram MHz Dämpning (30MHZ) db <0,8 <1,3 <1,5 Dämpning (47MHZ) db <0,8 <1,3 <1,3 Dämpning (55MHZ) db <1,5 <1,5 Dämpning (65MHZ) db <0,9 <1,4 <1,5 Dämpning (75MHZ) db <1,3 Dämpning (87MHZ) db <0,9 <1,3 <1,4 Dämpning (862MHZ) db <0,6 <0,5 <0,6 <0,6 <0,6 <0,6 <0,6 <0,6 1,5dB/octave db >20 >20 >20 >20 >20 >20 >20 >20 Spärrdjup db >40 >40 >50 >50 >50 >50 >50 >50 (pg 01) Modul för automatisk förstärkningskontroll (AGC) som kontrolleras med hjälp av pilotton. OBS! Andra frekvenser kan beställas men då endast vid större kvantiteter. OBS! Endast för DA-233 MODELL pg 01-K69 pg 01-S19 Art.nr: Frekvens MHz 855,25 (K69) 287,25 (S19) Frekvensområde (i 50 khz steg) MHz Inital loss db

13 pr/pd (pr 02-xx) Aktiv returförstärkare med diplexfilter samt justerbar slope och förstärkning. Utan retur monteras 0dB link. OBS! Endast för BA- och BD-serien (pd 02-xx) Passiv returmodul med diplexfilter. Utan retur monteras 0dB link. OBS! Endast för BA- och BD-serien MODELL pr pr Art.nr: Frekvensområde retur MHz Frekvensområde fram MHz Förstärkning db Justerbar dämpning db Justerbar tilt db rd order (DIN 45004B) dbµv Brustal db 4 4 MODELL pd pd Art.nr: Ej lager Frekvensområde retur MHz Frekvensområde, fram MHz Dämpning retur db 1,5 1,5 Dämpning framriktning db 1,0 1,0 13

14 Lathund DA-133/DA-137 DA-133/DA-133P Utan retur DA-133/DA-133P Med retur 5 65 Art nr Typ Beskrivning Antal Art.nr: Typ Beskrivning Antal pl Link modul, (diplexfilter) pr Returförstärkare* 5-65MHz pl Link modul (Splitter utgång xdb) pd Diplexfilter* 5 65/87 862MHz JXP-0 Insticksmodul 0dB JXP-0 Insticksmodul 0 db (inkl. retur) pl Link modul (Splitter utgång xdb) 1 PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. * Returförstärkare och diplexfilter finns även i andra modeller Alternativ för ovanstående förstärkare Art.nr: Typ Beskrivning Antal ps Splitter, 2-vägs, 3,8/3, ps Splitter, 2-vägs, 2,8/6, ps Splitter, 2-vägs, 1,4/10, ps Splitter, 2-vägs, 1,3/14, ps Splitter, 2-vägs, 1,3/18,5 1 Alternativ (retur 5 30) för ovanstående förstärkare Art.nr: Typ Beskrivning Antal pd Diplexfilter, 5-30/47-862MHz pr Returmodul, 5-30MHz 1 Insticksmodul JXP finns med olika dämpning, se sidan 9. Används för tilt, dämpning och kabelutjämning. DA-137/DA-137P Utan retur DA-137/DA-137P Med retur 5 65 Art nr Typ Beskrivning Antal Art.nr: Typ Beskrivning Antal pl Link modul (diplexfilter) pr Returförstärkare* 5-65 MHz JXP-0 Insticksmodul 0 db pd Diplexfilter* 5 65/87 862MHz JXP-0 Insticksmodul 0 db (inkl. retur) 7 PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. * Returförstärkare och diplexfilter finns även i andra modeller 14

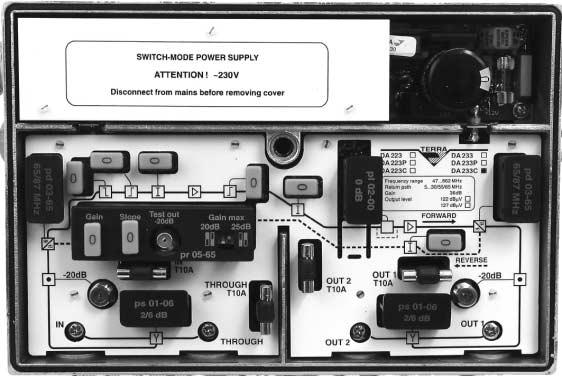

15 Lathund DA-233C/BA-203/204/BD-203/204 DA-233 Utan retur DA-233C Med retur 5 65 Art nr Typ Beskrivning Antal Art.nr: Typ Beskrivning Antal pl Link modul, (diplexfilter) pr Returförstärkare* 5-65MHz pl Link modul (AGC/Interstage) pl Link modul (AGC/Interstage) pl Link modul (Splitter ingång xdb) pd Diplexfilter* 5 65/87 862MHz pl Link modul (Splitter utgång xdb) JXP-0 Insticksmodul 0 db (inkl. retur) JXP-0 Insticksmodul 0dB pl Link modul (Splitter ingång xdb) pl Link modul (Splitter utgång xdb) 1 PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. PG11 eller 5/8-kontakter kan användas. Olika kontakter beroende på kabel. * Returförstärkare och diplexfilter finns även i andra modeller Alternativ för ovanstående förstärkare Art.nr: Typ Beskrivning Antal pe tiltmodul, 6dB pe tiltmodul, 9dB ps Splitter, 2-vägs, 3,8/3, ps Splitter, 2-vägs, 2,8/6, ps Splitter, 2-vägs, 1,4/10, ps Splitter, 2-vägs, 1,3/14, ps Splitter, 2-vägs, 1,3/18,5 1 Dämpsats JXP finns med olika dämpning, se sidan 9 Alternativ (retur 5 30) för ovanstående förstärkare Art.nr: Typ Beskrivning Antal pd Diplexfilter 5-30/47-862MHz pr Returförstärkare 5-30MHz 1 BA-203U/BD-203U Utan retur BA-204U/BD-204U Utan retur BA-203U/BD-203U Med retur BA-204U/BD-204U Med retur Art nr Typ Beskrivning Antal Art nr Typ Beskrivning Antal Levereras komplett med 2st 0dB, 1st 4dB och 1st 6dB JXP pr Returmodul med diplexfilter 5-30 MHz pr Returmodul med diplexfilter 5-65 MHz 1 15

16 Lathund DA-213C DA-213C Utan retur DA-213C Med retur 5 65 Art nr Typ Beskrivning Antal Art nr Typ Beskrivning Antal pl Link modul (diplexfilter) pd Diplexfilter 5 65/87 862MHz pl Link modul (förförstärkare 12dB) pr Returförstärkare 5-65MHz JXP-0 Insticksmodul 0dB framriktning JXP-0 Insticksmodul 0dB retur pl Link modul (tiltmodul xdb) pl Link modul (förförstärkare 12dB) pl Linkmodul (Splitter ingång xdb) JXP-0 Insticksmodul 0dB framriktning pl Linkmodul (Splitter utgång xdb) pl Link modul (tiltmodul xdb) pl Linkmodul (Splitter ingång xdb) pl Linkmodul (Splitter utgång xdb) 1 5/8-kontakter måste användas. Olika kontakter beroende på kabel. 5/8-kontakter måste användas. Olika kontakter beroende på kabel. Alternativ för ovanstående förstärkare Art.nr: Typ Beskrivning Antal pf Förförstärkare, 12dB pe tiltmodul, 6dB pe tiltmodul, 9dB ps Splitter, 2-vägs, 3,8/3, ps Splitter, 2-vägs, 2,8/6, ps Splitter, 2-vägs, 1,4/10, ps Splitter, 2-vägs, 1,3/14, ps Splitter, 2-vägs, 1,3/18, pi Kabelsimulator* 3 db pi Kabelsimulator* 6 db pi Kabelsimulator* 9 db 1 Alternativ (retur 5 30) för ovanstående förstärkare Art.nr: Typ Beskrivning Antal pd Diplexfilter 5-30/47-862MHz pr Returförstärkare 5-30MHz 1 Dämpsats JXP finns med olika dämpning, se sidan 9 * Används endast med DA-213 i 24 db utförande. 16
