1 ...a step into a digital world Koax, Opto och El-nät Upp till 1000 Mbit/s i SMATV-nät. DIN SAMARBETSPARTNER MED ETT KOMPLETT SORTIMENT

2 CoaxData Tillåter data upp till 1000 Mbit/s i befintligt TV-nät Coax Data är ett plug and play system för att distribuera high speed data i fastigheten. Allt i befintlig infrastruktur Upp till 1000 Mbit/s Plug&Play För upp till 1012 anslutna hushåll Både för stjärn- och kaskadnät lösning för både koax, WiFi och el-nät Triple Play (Internet, Video och VoIP) Kompatibel med IEEE P.1901, ITU G.hn, DLNA och UPnP Upp till 1200 meter Radiation Free Technologically flexible Använd CoaxData för allt från stora fastighetsnät ned till utbyggnad av Multimedia i villa/lägenhet. 2

3 High Security CoaxData skyddar effektivt mot dataintrång från obehöriga. COAXDATA ANVÄNDER BEFINTLIG KOAXIAL, OPTO OCH ELEKTRISK INFRASTRUKTUR FÖR Kombinerad distribution av tv, Internet och LAN i bostadsfastigheter, skolor, fartyg, sjukhus etc. Skapa ett eget hem-nätverk för att ansluta NAS, PC eller liknande på ett tryggt och enkelt sätt. Upp till 1012 hushåll att via fastighetsnätet dela på en ADSL eller fiber. 3

4 Typiska användningsområden Varför byta till CAT-kabel när bästa möjliga kabel för data-distribution redan finns i fastigheten? Är ett unikt och mångsidigt system med avancerade Homeplugs av hybridtyp för att distribuera data. Systemet använder en befintlig koaxialkabel och kan hantera upp till 1 Gbit/s på ingången (throughput <700 Mbit/s). En stor fördel är hybridfunktionen med PLC, som gör att enheterna kan skicka data både via koaxialnätet och via elnätet. Detta skapar möjligheter att ta emot signalen även i utrymmen utan antennuttag. Det dubbelriktade frekvensbandet som oftast är tillgängligt i de mindre näten, ligger mellan 2 67,5 MHz. Är detta band spärrat genom returförstärkare kan en förbikoppling göras genom ett externt filter på förstärkarens ingång/utgång. CoaxData kan användas oberoende av vilken typ av nät, kaskad-, stjärn eller avtappningsnät. Genom att CoaxData själv känner av kvaliteten på koaxialförbindelsen och automatiskt hittar den bästa modulationsformen QAM16-QAM1024, får du en mycket stabil överföring. Dämpning i kabel och fördelare kan vara ända upp till 85 db och maximalt avstånd mellan 2 modem är 1200 meter. CoaxData-modemet som kopplats till ett standard TV-uttag har utgångar för både TV och Data. Dessa enheter kan användas på många ställen, allt från en normal villa/lägenhet till skolor, hotell, sjukhus, stugbyar, bostadsrättsföreningar mm. Det går att starta med så lite som två enheter och ingen konfiguration behövs, så startkostnaden är försumbar. Anslut enheterna på två ställen i nätet och de kommer direkt att hitta varandra helt utan konfiguration. En CoaxData masterenhet kan anslutas till max 253 användare. Upp till 4 masterenheter kan användas vilket ger möjlighet att öka bandbredd per hushåll alternativt att ansluta fler hushåll. Enheterna är samma oavsett om de används som Master eller Slav. No need to make structural changes Koaxialkabel PLC (230 V) Enbart koax Upp till 1200 m över koax Enbart koax Upp till 200 m över el-nätet 4

5 Coax Manager Software Bygg ditt datanät precis så som Du vill ha det Management systemet sätter samma modem i ett av två användningsområden, Hemmanätverk eller Fastighetsnät i stjärn- eller kaskadform. Alla modem kan aktiveras eller avaktiveras. Samtidigt tillåter Coax Manager att alla nätverkets parametrar kan övervakas. NYCKELFUNKTIONER CoaxManager ger en användarvänlig igångsättning och enkel kontroll över anslutna modem. Konfiguration görs av: Hemma-nätverk eller fastighetsnät Nycklar för att skapa egna LAN-nät inom det övergripande nätet QoS (Quality of services) Aktivera och avaktivera modem IGMP (för Multicast av IP) Säkerhet 128-bitars AES-kryptering Övervakning av nätet med signalnivåer, dämpning, SNR mm. Allt visas i ett lättarbetat grafiskt gränssnitt som ger en snabb överblick av driften i nätet. FLERA ANVÄNDNINGSOMRÅDEN Hemma-nätverk Använd befintlig parabol och antenn och kombinera dessa med en gemensam Internet access. Hotel, fastighetsnät, fartyg och äldreboende För nästan inga pengar alls kan vilket koax-nät som helst byggas ut med Internet och andra IP-tjänster. I princip ingen initial investering behövs. 5

6 Produktspecifikationer Enheter för alla behov I CoaxData programmet finns flera enheter som alla är kompatibla bakåt med tidigare system. Skillnaden mellan de nya enheterna ligger bland annat i vilka ingångar man behöver. Alla enheter nedan har hybridfunktion medan reglerbar WiFi ( a/b/g/n up to 300 Mbps) enbart finns på CoaxData Gateway. Samtliga enheter har utgång för både TV och Data. Nytt är att modemen i CoaxData nu klarar upp till 1 Gbit/s i överlämningspunkten. De är utrustat antingen med 2 x Ethernet portar (769201) eller en Ethernet och en opto/sfp (769202). Det finns också en Triple Play Gateway (76930), som dessutom klarar WiFi. Modeller i CoaxData-serien Modem ref: , TV/Data, 2xEthernet samt TV Modem ref: , TV/Data, 1x Ethernet, TV och optisk ingång Gateway ref: , TV/Data, 2xEthernet, TV, samt WiFi ut Överföringshastighet CoaxData (netto) Koaxialkabel upp till 700 Mbit/s (för nät utan retur) WiFi a/b/g/n upp till 300 Mbit/s PLC i elnät med upp till 500 Mbit/s Art. nr: E-nr: Benämning Coaxdata triple play gateway, 1Gbit/s, Ref , med PLC Coaxdata 2 x ethernet, 1Gbit/s, Ref med PLC Coaxdata 1 x ethernet, 1x opto, 1Gbit/s, Ref med PLC Fiber module SFP, 1000 Base-X2 F.O. för CoaxData mm Filter/diplex, Ref in, 1-40MHz / MHz CoaxData CoaxData Link Status Enkel driftsättning genom LED-status 5 st LED dioder visar status bl.a. när det gäller: Internet access, WiFi-status och nätverksstatus. Samtidigt ger enheterna via färgad lysdiod besked om överföringshastighet. Genomströmning > 300 Mbit/s 170 Mbit/s < Genomströmning < 300 Mbit/s Genomströmning < 170 Mbit/s Trefärgad LED indikerar att förbindelese finns med andra enheter och vilken max överföringshastighet denna förbindelse klarar. 6

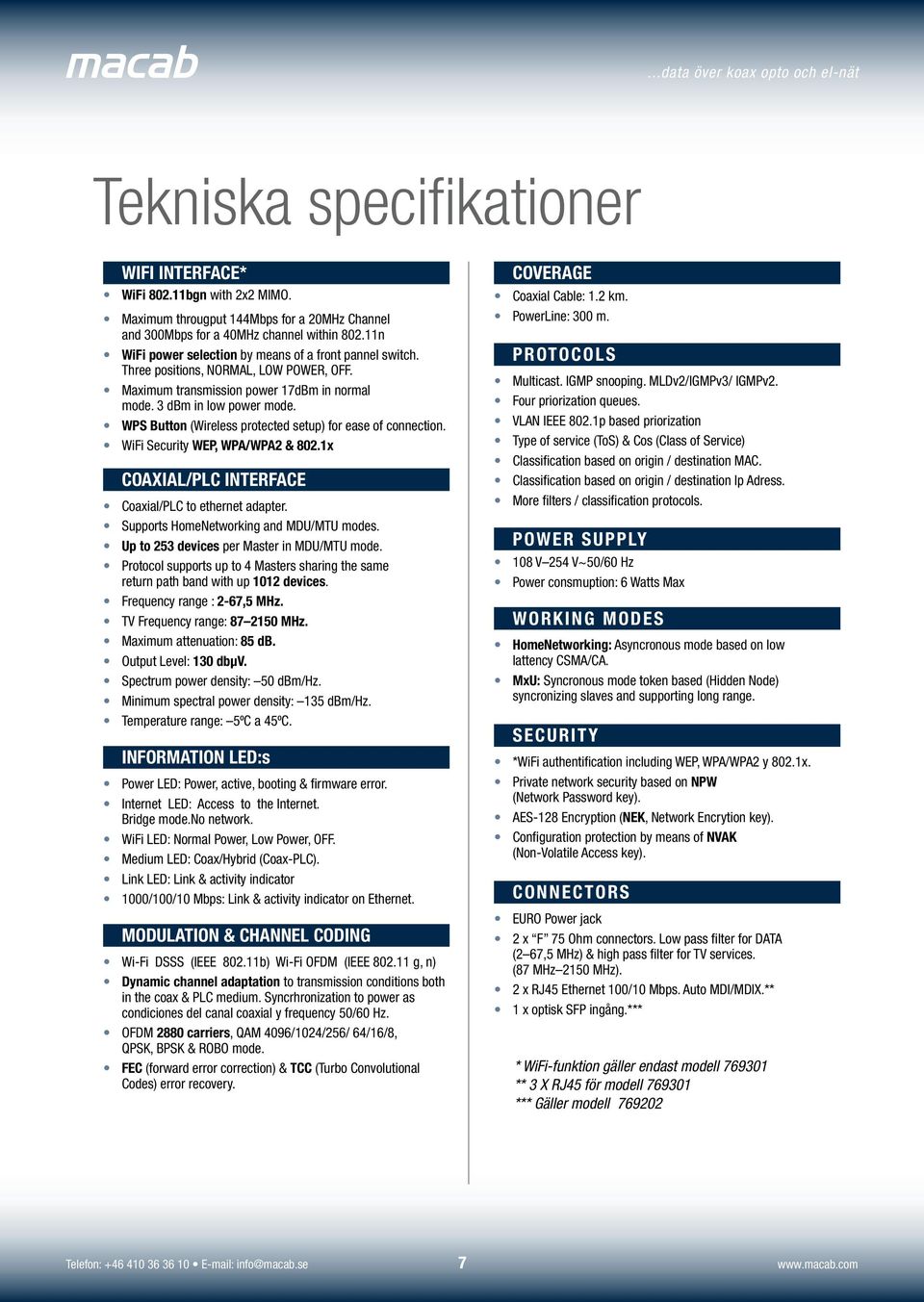

7 Tekniska specifikationer WIFI INTERFACE* WiFi bgn with 2x2 MIMO. Maximum througput 144Mbps for a 20MHz Channel and 300Mbps for a 40MHz channel within n WiFi power selection by means of a front pannel switch. Three positions, NORMAL, LOW POWER, OFF. Maximum transmission power 17dBm in normal mode. 3 dbm in low power mode. WPS Button (Wireless protected setup) for ease of connection. WiFi Security WEP, WPA/WPA2 & 802.1x COAXIAL/PLC INTERFACE Coaxial/PLC to ethernet adapter. Supports HomeNetworking and MDU/MTU modes. Up to 253 devices per Master in MDU/MTU mode. Protocol supports up to 4 Masters sharing the same return path band with up 1012 devices. Frequency range : 2-67,5 MHz. TV Frequency range: MHz. Maximum attenuation: 85 db. Output Level: 130 dbµv. Spectrum power density: 50 dbm/hz. Minimum spectral power density: 135 dbm/hz. Temperature range: 5ºC a 45ºC. INFORMATION LED:s Power LED: Power, active, booting & firmware error. Internet LED: Access to the Internet. Bridge mode.no network. WiFi LED: Normal Power, Low Power, OFF. Medium LED: Coax/ (Coax-PLC). Link LED: Link & activity indicator 1000/100/10 Mbps: Link & activity indicator on Ethernet. MODULATION & CHANNEL CODING Wi-Fi DSSS (IEEE b) Wi-Fi OFDM (IEEE g, n) Dynamic channel adaptation to transmission conditions both in the coax & PLC medium. Syncrhronization to power as condiciones del canal coaxial y frequency 50/60 Hz. OFDM 2880 carriers, QAM 4096/1024/256/ 64/16/8, QPSK, BPSK & ROBO mode. FEC (forward error correction) & TCC (Turbo Convolutional Codes) error recovery. COVERAGE Coaxial Cable: 1.2 km. PowerLine: 300 m. PROTOCOLS Multicast. IGMP snooping. MLDv2/IGMPv3/ IGMPv2. Four priorization queues. VLAN IEEE 802.1p based priorization Type of service (ToS) & Cos (Class of Service) Classification based on origin / destination MAC. Classification based on origin / destination Ip Adress. More filters / classification protocols. POWER SUPPLY 108 V 254 V~50/60 Hz Power consmuption: 6 Watts Max WORKING MODES HomeNetworking: Asyncronous mode based on low lattency CSMA/CA. MxU: Syncronous mode token based (Hidden Node) syncronizing slaves and supporting long range. SECURITY *WiFi authentification including WEP, WPA/WPA2 y 802.1x. Private network security based on NPW (Network Password key). AES-128 Encryption (NEK, Network Encrytion key). Configuration protection by means of NVAK (Non-Volatile Access key). CONNECTORS EURO Power jack 2 x F 75 Ohm connectors. Low pass filter for DATA (2 67,5 MHz) & high pass filter for TV services. (87 MHz 2150 MHz). 2 x RJ45 Ethernet 100/10 Mbps. Auto MDI/MDIX.** 1 x optisk SFP ingång.*** * WiFi-funktion gäller endast modell ** 3 X RJ45 för modell *** Gäller modell
