1 WirelessLAN Råd & Dåd Urban Logelius IP-Solutions

2 NDA WLAN För & Nackdel Standarden Frekvenser Antenner Länkbudget Design QoS (802.11e) Säkerhet (802.11i)

3 oduktion till WLAN Applikation OS TCP UDP 4 IP 3 LAN, WLAN, WAN 2 1 Fördel: Mobilitet, Flexibilitet, Kostnad

4 blem med WLAN Hidden terminal Multipath propagation Path loss Andra problem: Säkerhet, roaming. ~100 db vid 1000 meters (2,4 GHz)

5 E MAC PHY 2,4 GHz 1, 2 Mbps FHSS DSSS IR b PHY 2,4 GHz 5,5, 11 Mbps HR/DSSS a PHY 5 GHz 6,9,12,18, 24,36,48, 54 Mbps OFDM g PHY 2,4 GHz 6,9,12,18, 24,36,48, 54 Mbps OFDM

6 E Standarden (I) IEEE (1997) Frekvens ( 2,4 GHz ISM band) Data rate (up to 2 Mbps) IEEE a (1999) 5,8 GHz UNII band Data rate (up to 54 Mbps) IEEE b- (1999) 2,4 GHz ISM band Data rate (up to 11 Mbps) IEEE c- (802.1D, Bridging with MAC) IEEE d- (extend the operation of WLANs to new regulatory countries) IEEE e- (Improve and manage QoS) IEEE f- (Inter-Access Point Protocol (IAPP) )

7 E Standarden (II) IEEE g- 2,4 GHz ISM band Data rate (up to 54 Mbps) IEEE h- IEEE i- IEEE j- IEEE k- (2003) (Develop a higher speed(s) PHY extension to the b standard) ( and HIPERLAN integration) (Improvements in security) (Enhance the standard to operate in newly available Japanese 4.9 GHz and 5 GHz bands) (define Radio Resource Measurement enhancements to provide interfaces to higher layers for radio and network measurements) IEEE l- (Task Group "Letter - L" not to be used by the IEEE IEEE m- IEEE n- Working Group for inclusion into the published standard) (Maintenance of the IEEE (reaff. 2003) standard) (Higher throughput enhancements)

8 AN Frekvenser HF ISM SHF UHF VHF High Frequencies Industrial, Scientific and me bands Super High Frequencies Ultra High Frequencies Very High Frequencies ,5 MHz IEEE b,g Microvågsugn, Bluetooth, HomeRF etc 5,15-5,875 GHz IEEE a Radar HF FM VHF TV UHF GSM Radar 3G WLAN WLAN SHF Tjänst Band MHz

9 kvenser och kanaler förr DSSS (Europa) Kanal ID: Frekv (MHz): Område (22MHz bandbredd DSSS Direct Sequence Spread Spect Kanalerna 1,5,9,1 = 17 % Overlap 2-4 % datahastig förloras Kanalerna 1,4,7,10 = 37 % Overlap % datahastig förloras

10 Hz bandet IEEE a Frekvens: Effekt (ERP): Tjänst: 5,15 5,3 GHz 200 mw Inomhus 5,47 5,725 GHz 1 W Utomhus 5,725 5, mw ISM-band Totalt: 505 MHz => 6 * mer frekvensutrymme än på 2,4 GHz Typgodkänd utrustning 6,9,12,18,24,36,48 & 54 Mbps IEEE h DFS Dynamic Frquency Selection TPC Transmitter Power Control

11 AN Antenner tigt för antenner: åningsdiagram (Vert/Hor) t förstärkning (dbi, dbd) verkningsgrad (95% eller mer) -Jord (Slippa åskskydd) t material och kontat tigt för kablage: förlust (Viktigt på höga frekv.) xibel (böjbar) t kontakter bination med Pig-tail Rundstrålande Typisk gain: 4dBi Räckvidd: upp till 2.6 kilometer Innomhus / Utomhus Yagi (Sektor) Typisk gain: 13,5dBi Räckvidd: upp till 10,5 kilometer Innomhus / Utomhus Parabol Typisk gain: 21dBi Räckvidd: upp till 40 kilometer Utomhus (långdistans) Antenn diversitet (Dubbla antenner) kan användas för att minimera multipath fading

12 k Budget X Pin (normal på 2,4GHz): , RX t Ltx Gtx FSPL Grx Lrx Pin out tx/lrx tx/grx in SPL - Uteffekt från WLAN utrustning [dbm] - Förlust i kablar [db/m] - Gain i antenn [dbi] eller [dbd] - Insignal till mottagare [dbm] - Frirymdsdämpning FSPL= 20*log (4* *R/λ) λ=0,125 2,4 GHz λ=0,053 5,7 GHz Pout-Ltx+Gtx-FSPL+Grx-Lrx = Pin R(km) FSPL (db) 2,4 GHz 5,7 0, ,

13 typer av WLAN Produkter B kamera Printserver mbinations enhet, Router, switch, tserver, dualband) Hot-Spot Gateway ntraliserad funktion: empel på tillverkare: espace, Extreme mbol, Trapetzenetworks

14 ning för Hem eller Små Företag Lagom nivå av säkerhet: Closed network inställning i AP WEP MAC adress filtrering i AP Slå av SSID broadcast om möjligt Bredbands anslutning Internet AP WEP Wired Equivalent

15 ning för Större Organsisationer Internet External AP FW Internal LAN RADIUS Server (W)DMZ High level of security: 802.1x EAP VPN (IPSec) VLAN Captive portal EAP Extensible Authentication Pro

16 E e - QoS DCF PCF EDCF AIFS 1 Contention window AIFS 2 Contention window AIFS 3 Contention window AIFS 4 Contention window AIFS EDCF Arbitration Inter Frame Space Enhanced Distribution Coordination Fu

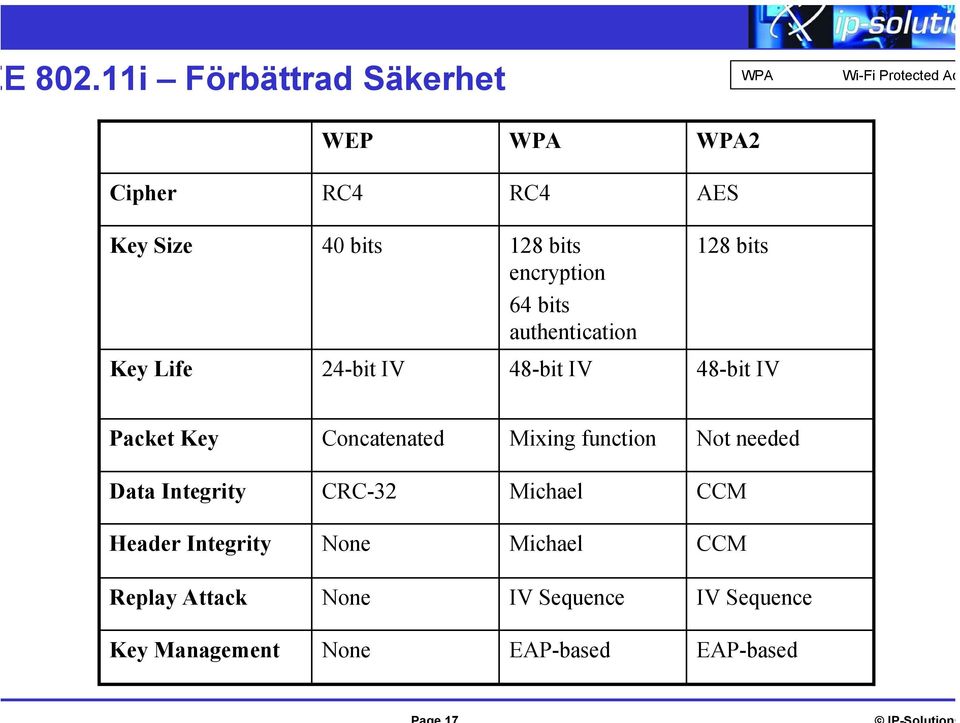

17 E i Förbättrad Säkerhet WPA Wi-Fi Protected Ac WEP WPA WPA2 Cipher RC4 RC4 AES Key Size 40 bits 128 bits encryption 128 bits 64 bits authentication Key Life 24-bit IV 48-bit IV 48-bit IV Packet Key Concatenated Mixing function Not needed Data Integrity CRC-32 Michael CCM Header Integrity None Michael CCM Replay Attack None IV Sequence IV Sequence Key Management None EAP-based EAP-based
