1 LexCom Home LexCom Home Datafunktion kombinera trådbunden och trådlös internetaccess. Inkommande Fiber konverteringsenhet Koax från uttag RJ45 från Ethernet utgång Patchkabel till switch GUL LINJE, Alternativt Patchkabel direkt till dator Division - Name - Date - Language 1

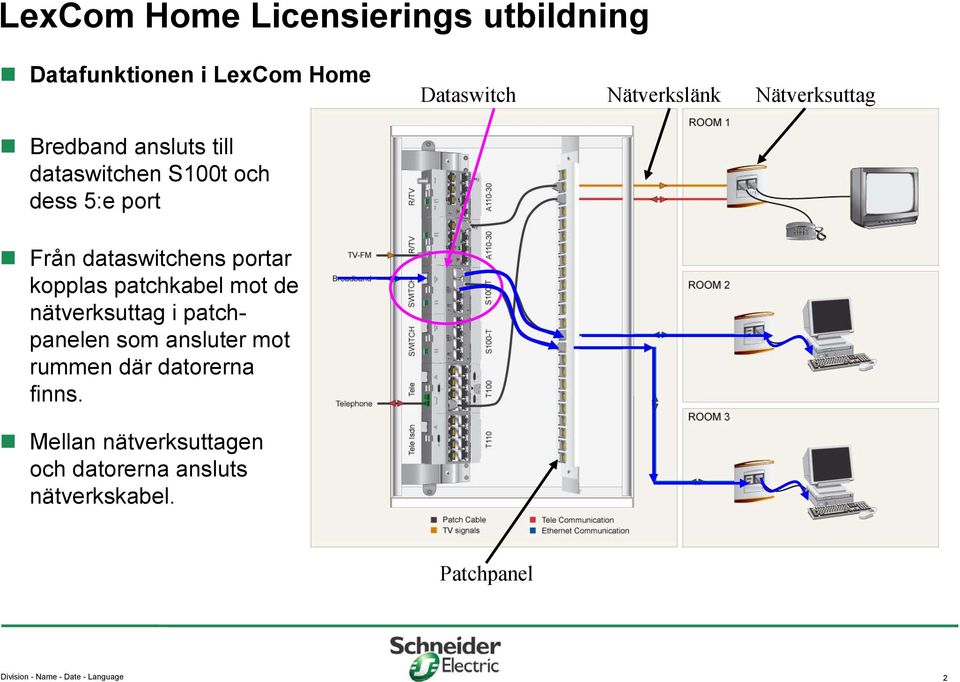

2 Datafunktionen i LexCom Home Dataswitch Nätverkslänk Nätverksuttag Bredband ansluts till dataswitchen S100t och dess 5:e port Från dataswitchens portar kopplas patchkabel mot de nätverksuttag i patchpanelen som ansluter mot rummen där datorerna finns. Mellan nätverksuttagen och datorerna ansluts nätverkskabel. Patchpanel Division - Name - Date - Language 2

3 Datanätverk Med Switch S100t kan du ansluta dina datorer och skrivare som har nätverkskort i ett datanätverk Du har då möjlighet att dela på skrivare och filer. Switchen har 5 portar med hastigheten 10/100 Mbit. Fyra av portarna sitter på fronten på DIN- modulen och den 5:e porten bakom locket på kapslingen Switchen har autonegotiation vilket innebär att portarna själv väljer 10/100 Mbit beroende på vilken typ av nätverksenhet som ansluts. Du behöver inte tänka på om det skall vara rak eller korsad kabel för det rättar switchen själv till. Plug and Play Division - Name - Date - Language 3

4 Datanätverk Vid bredbandsanslutning så finns ofta önskemålet att kunna dela på en Internetförbindelsen För att det skall fungera på mer än en dator så krävs några saker. Det krävs att varje dator som ansluts kan få en egen IP adress. Detta kan lösas på flera sätt men det enklaste är om Operatören kan tillhandahålla fler än en IP adress. En annan vanlig lösning är att man kompletterar med en router i sitt nätverk. Routern måste vara utrustad med DHCP vilket innebär att den hanterar adressen som fås av Operatören ut mot Internet och tilldelar lokala IPadresser internt till datorerna. Division - Name - Date - Language 4

5 Datanätverk bredband Vid bredbandsanslutning med ADSL modem, kabeltvmodem så kan normalt bara en dator kopplas upp mot Internet. Modem Kopplas modemets utgång till switchen så kommer den dator som först startas och är konfigurerad för att få IP adress av nätverket att få förbindelsen mot Internet. De andra datorerna kan ej komma ut på Internet men kan dela på resurser som skrivare filer osv. Division - Name - Date - Language 5

6 Datanätverk bredband Ersätter man ADSL modemet med en ADSL router eller har modemet kopplat till en router så finns möjligheten för flera datorer att ansluta mot Internet ADSL router Routern skall i sin tur vara kopplade via switchen eller direkt via nätverkslänkarna till datorerna Det är inte säkert att Operatören tillåter den typen av koppling men det brukar inte vara ett problem. Det krävs en del kunskap för att lyckas att få till en sådan koppling och konfigurering.ofta följer det bra instruktioner med Routern hur man skall konfigurera datorer och Routern Division - Name - Date - Language 6

7 Datanätverk IP, MPEG Det kan var möjligt att vi i framtiden kommer att telefonera via IP telefoni och Internet Har man ett LexCom nätverk så är infrastrukturen förberedd för att möta den typen av utrusning och tjänster. Det börjar dyka upp datorer på marknaden som ser ut som stereo apparater och hanterar bild och video. Ger möjlighet att spela in på hårdisk och bränna ut på DVD osv. Sedan börjar komma utrusning som transporterar bild digitalt över nätverk och om man har ett LexCom Home nätverk så kan man lätt anpassa sig mot denna nya teknik när den kommer. Division - Name - Date - Language 7
