Danlab. Splittermoduler MS används för att på ingång eller utgång i förstärkaren, kunna dela signalen.

Transkript

1 Danlab Är en av marknadens i särklass bästa förstärkarserier. Danlab har genom åren visat sig vara skolexemplet på hur en förstärkare ska fungera. Enkel att installera, modern i utförandet och oerhört driftsäker. Samtliga förstärkare finns med två olika nätdelar M = Main (220 volt) och L=Line (linjematad 42 volt), AVM/L: Push Pull förstärkare monterad i ett kompakt IP65 klassat aluminiumhus. F-anslutning på in- och utgång. Kan även levereras med GaAs FET transistorer för högre utnivå. Användningsområdet är huvudsakligen som slutförstärkare i fastighetsnätet. ARM/L: Push Pull förstärkare monterat i ett kompakt IP65 klassat aluminium hus. PG11 anslutning på in och utgångar. Flexibel genom fördelar/avtappar möjligheter på både utgång och ingång. Användningsområdet är huvudsakligen som linjeförstärkare eller fastighetsförstärkare i stora nät. APM/L: Push Pull förstärkare monterat i ett kompakt IP65 klassat aluminium hus. PG11 anslutning på in och utgångar. Flexibel genom fördelar/avtappar möjligheter på utgång. Användningsområdet är huvudsakligen som linjeförstärkare eller fastighetsförstärkare i stora nät. AXM/L: GaAs FET förstärkare monterat i ett kompakt IP65 klassat aluminium hus. F-anslutning på in- och utgång. Mycket flexibel då tilt och dämpning enkelt ställs med insticksmoduler (Pads), vilka finns i många modeller. Returförstärkaren är inbyggd och justering sker med insticksmoduler (Pads). Användningsområdet är huvudsakligen som slutförstärkare i fastighetsnätet. AHM/L: En prisvärd modell av Push Pull förstärkare i ett kompakt IP65 klassat aluminium hus. Förstärkaren behöver inga moduler för att fungera i framriktningen. För passiv retur monteras endast diplex filter och för aktiv retur monteras en aktiv returmodul MA617. Returvägsmoduler: Dessa finns i olika utförande beroende på vilket frekvensområde de ska användas inom. Vissa moduler har inbyggt testuttag för retursignalen. Modellerna kan avaktiveras och har inställningsmöjligheter för tilt och förstärkningsreglering beroende på modell. Splittermoduler MS används för att på ingång eller utgång i förstärkaren, kunna dela signalen. Interstagemodul har dubbla funktioner. Den kan antingen för att dämpa signalen (minska förstärkningen), men också för att tilta signalen i fasta steg. Kan användas i alla förstärkarna förutom AH-serien. Linkmodul är en brygga som används om man inte önskar aktiv retur eller interstagemodul i förstärkarhuset. Insticksmodul MPG Insticksmodul för AX förstärkare vilka används för dämpning samt tilt. Insticksmodulen finns i flera modeller beroende på vilken dämpning och tilt som önskas. Fördelarhus SE/SA 02 till 04 är ett tre olika fördelarhus för fjärrmatade AC-nät med 2 till 4 utgångar. I dessa kan fördelar- eller avtapparmoduler pluggas in för balansering av nätets signal. Kontaktering sker genom PG- 11 kontakter. Alla utgångar kan förses med valfri spänningsmatning. AXL/AML... 2 ARL/ARM... 4 AHL/AHM... 6 MAX/MAV/MD/MA/RA... 8 AVL/AVM... 3 APL/APM... 5 MS//ML/MPG... 7 SE/SA/MCS

2 AXL/AXM 1 Testuttag 20dB, insignal i framriktning 2 Insticksmodul för tilt 3 Insticksmodul för dämpning 4 Insticksmodul för dämpning (Retur) 5 Uttag för Interstage modul 6 Insticksmodul för tilt (Retur) 7 Testuttag för retur 20dB 8 Returvägs dämpning (bygel ersätts med insticksmodul) 9 Testuttag 20dB, utsignal i framriktning (Riktningskopplad) Modulen kan vändas för val av utsignal. Monteras i position AXL L=matning från yttre trafo AXM M=matning 230V AC Används när Interstage eller Returmodul inte monteras. Monteras i position 5 när Interstage modul inte används TEKNISKA SPECIFIKATIONER AX 832GH AX 838GH AX 832G AX 838G AXL Art.nr: AXM Art.nr: Frequency range, Forward MHz Gain db 32/32 38/38 32/32 38/38 Attenuation med insticksmoduler db Equaliser med insticksmoduler db Linearity db ±1 ±1 ±1 ±1 3 rd order (DIN 45004B) dbµv 125,5 125,5 123,5 123,5 2nd order (DIN 45004B) dbµv CTB (42 ch CENELEC), flat/8db tilt dbµv 109/ ,5/111,5 107/ ,5/109,5 CSQ (42 ch CENELEC) dbµv Noise Figure, 87/862MHz db 8,5/8,5 7/7 8,5/8,5 7/7 Return db 18 1,5/oct 18 1,5/oct 18 1,5/oct 18 1,5/oct Frequency range, Return MHz Gain db Attenuation med insticksmoduler db Equaliser med insticksmoduler db Linearity db ±1 ±1 ±1 ±1 3 rd order (DIN 45004B) dbµv nd order (DIN 45004B) dbµv Noise Figure, 87/862MHz db Line power, Voltage V AC Line power, Current ma Mains power, Voltage V AC Power consumption W ,5 12,5 Dimensions WxHxD mm 180x120x90 180x120x90 180x120x90 180x120x90 Weight kg 2,4 2,4 1,4 1,4 MPG Insticksmodul för AX förstärkare vilka används för dämpning samt tilt. Insticksmodulen finns i flera modeller beroende på vilken dämpning och tilt som önskas. Monteras i position 2, 3, 4 och 6 OBS: Förstärkaren måste minst ha en och fyra MPG moduler för att fungera. 2

3 AVL/AVM 1 Testuttag 20dB 2 Förstärkning 3 Tilt 4 Uttag för returmodul eller två 5 Uttag för Interstage modul 6 Se ovan 4 7 Testuttag (inkl. retur) 20dB MAV Aktiv returmodul utan testuttag. Monteras i position 4 och 6. MAX Aktiv returmodul med testuttag. Monteras i position 4 och 6. AVL L=matning från yttre trafo AVM M=matning 230V AC TEKNISKA SPECIFIKATIONER AV 828 AV 836 AV 830G AV 838G AVL Art.nr: AVM Art.nr: Frequency range, Forward MHz Frequency range, Return MHz Gain db 28,5/29 36,5/37 30,5/31 38,5/38,5 Attenuation db Equaliser db Linearity db ±1 ±1 ±1 ±1 3 rd order (DIN 45004B) dbµv 119,5 119, nd order (DIN 45004B) dbµv CTB (42 ch CENELEC), flat/8db tilt dbµv 104/ / / /110 CSQ (42 ch CENELEC) dbµv Noise Figure, 47/862MHz db 7/8 6/7 6,5/7,5 5/6 Return db 20 1,5/oct 20 1,5/oct 20 1,5/oct 20 1,5/oct Line power, Voltage V AC Line power, Current ma Mains power, Voltage V AC Power consumption W Dimensions WxHxD mm 180x120x60 180x120x60 180x120x60 180x120x60 Weight kg 1,4 1,4 1,4 1,4 Modulen kan vändas för val av utsignal. Monteras i position 5 Används när Interstage eller Returmodul inte monteras. Monteras i position 4,5 och 6 OBS: Förstärkaren måste minst ha tre moduler för att fungera. 3

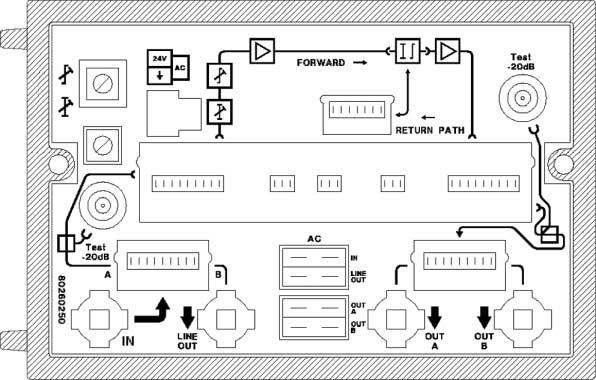

4 ARL/ARM 1 Ingång (PG11) 2 Testuttag ( 20dB) 3 Justerbar förstärkning 4 Justerbar tilt 5 Uttag för splittermodul MS 6 Uttag för returmodul eller två (uttag 6 och 13) 7 Loop ut 8 Säkringshållare för AC matning på ingång+line out 9 Säkringshållare för AC matning på utgång (A och B) 10 Uttag för Interstagemodul 11 Utgång A (PG11) 12 Uttag för splittermodul MS 13 Se ovan position 6 14 Utgång B (PG11) 15 Testuttag ( 20dB) MAX Aktiv returmodul med testuttag. Monteras i position 4 och 6. Modulen kan vändas för val av utsignal. Monteras i position ARL L=matning från yttre trafo ARM M=matning 230V AC TEKNISKA SPECIFIKATIONER AR 828PG AR 834PG AR 839PG AR 835GHI AR 839GHI ARL Art.nr: ARM Art.nr: Frequency range, Forward MHz Frequency range, Return MHz Gain 47/862 db 28,5/29 34/34,5 38,5/39 35/35 39/39 Attenuation db Equaliser db Linearity db ±0,6 ±0,6 ±0,6 ±0,6 ±0,6 3 rd order (DIN 45004B) dbµv nd order (DIN 45004B) dbµv CTB (42 ch CENELEC), flat/8db tilt dbµv 110,5/112,5 110,5/112,5 110,5/112,5 113/ /115 CSQ (42 ch CENELEC) dbµv Noise Figure, 47/862MHz db 7/8 6,5/7 6/7 6,5/7 6/7 Return db 20 1,5/oct 20 15/oct 20 1,5/oct 20 1,5/oct 20 1,5/oct Line power, Voltage V AC Line power, Current ma Mains power, Voltage V AC Power consumption W 13,5 13,5 13,5 16,5 (18) 16,5 (18) Dimensions WxHxD mm 180x120x90 180x120x90 180x120x90 180x160x90 180x160s90 Weight kg 2,5 2,5 2,5 2,5 2,5 MS Används på ingång och utgång. MS101 används endast i utgång. Monteras i position 5 och 12 Används när Interstage eller Returmodul inte monteras. Monteras i position 6, 10 och 12 OBS: Förstärkaren måste minst ha tre och två MS moduler för att fungera. 4

5 APL/APM Ingång (PG11) 2 Testuttag ( 20dB) 3 Justerbar förstärkning 4 Justerbar tilt 5 Uttag för returmodul eller två (uttag 6 och 13) 6 Säkringshållare för AC-matning på ingång 7 Säkringshållare för AC-matning på utgång (A och B) 8 Uttag för Interstagemodul 9 Utgång A (PG11) 10 Uttag för splittermodul MS 11 Se ovan position 5 12 Utgång B (PG11) 13 Testuttag ( 20dB) APL L=matning från yttre trafo APM M=matning 230V AC MAX Aktiv returmodul med testuttag. Monteras i position 4 och 6. Modulen kan vändas för val av utsignal. Monteras i position 8 TEKNISKA SPECIFIKATIONER AP 832 AP 838 APL Art.nr: APM Art.nr: Frequency range, max. forward bandwith MHz Frequency range, max. return bandwith MHz Gain 47/862 db 33/33,5 38/38,5 Attenuation db Equaliser db Linearity db ±0,6 ±0,6 3 rd order (DIN 45004B) dbµv 119,5 119,5 2nd order (DIN 45004B) dbµv CSQ (42 ch CENELEC) dbµv Noise Figure, 47/862MHz db 6,5/7 6/7 Return db 20 1,5/oct 20 1,5/oct Line power, Voltage V AC Line power, Current ma Mains power, Voltage V AC Power consumption W 8 8 Dimensions WxHxD mm 180x120x90 180x120x90 Weight kg 2,5 2,5 MS Används på ingång och utgång. MS101 används endast i utgång. Monteras i position 5 och 12 Används när Interstage eller Returmodul inte monteras. Monteras i position 5, 8 och 10 OBS: Förstärkaren måste minst ha en MS och tre moduler för att fungera. 5

6 AHL/AHM 1 Uttag för Diplex filter 2 Justerbar förstärkning 3 Justerbar tilt 4 Uttag för returmodul 5 Uttag för Diplex filter MD För aktivering av passiv retur monteras diplexfilter. Dessa finns med eller utan testpunkt och med olika returfrekvenser. Monteras i position 1 och 5. AHL L=matning från yttre trafo AHM M=matning 230V AC MA617 För aktivering av aktiv retur monteras den aktiva returvägs- förstärkaren MA617. Monteras i position TEKNISKA SPECIFIKATIONER AH 822 AH 830 AH 840 AHL Art.nr: AHM Art.nr: Frequency range, beroende på modul MHz Gain 47/862MHz db 22/22 30/30 40/40 Attenuation med insticksmoduler db Equaliser med insticksmoduler db Linearity db ±1 ±1 ±1 3 rd order (DIN 45004B) dbµv nd order (DIN 45004B) dbµv CTB (42 ch CENELEC) dbµv CSQ (42 ch CENELEC) dbµv Noise Figure, 47/862MHz db 7,5/8,5 6,5/7,5 6/7 Return db 14-1,5/oct 14-1,5/oct 14-1,5/oct Frequency range, beroende på modul MHz Gain aktiv (med MA-617) db rd order (DIN 45004B) dbµv Line power, Voltage V AC xxx xxx Line power, Current med MA-617 ma xxx xxx Mains power, Voltage V AC Power consumption med MA-617 W 6 (7,5) 6 (7,5) 6 (7,5) Dimensions WxHxD mm 180x120x60 180x120x60 180x120x60 Weight kg 1,4 1,4 1,4 OBS: AH förstärkaren behöver inga moduler för att fungera i framriktningen då den har Automatisk Link Pass (ALP). 6

7 MS//ML/MPG MS Splittermodul används vid ingång och utgång. Den finns i olika varianter beroende på hur signalen skall fördelas, (MS101 används endast i utgång). MODELL MS100 MS101 Art.nr: Frequency MHz Insertion loss, Out A db 0 no pass Insertion loss, Out B db no pass 0 MODELL MS110 MS114 MS118 Art.nr: Frequency MHz Insertion loss, Out A db 10,5/10/10/10,1 14,2/14/14/14 18,2/18/17,8/18 (5/606/862/1000MHz) Insertion loss, Out B db 1,3/1,1/1,3/1,6 1,1/0,7/0,9/1,2 0,7/0,4/0,5/0,7 (5/606/862/1000MHz) Isolation Out A-Out 40MHz db >29 1,5/oct >34 1,5/oct >38 1,5/oct MODELL MS404 MS206 Art.nr: Frequency MHz Insertion loss, Out A db 3,2/3,5/3,8/4,6 5,4/5,6/5,8/6,1 (5/606/862/1000MHz) Insertion loss, Out B db 3,2/3,5/3,8/4,6 2,1/2,2/2,4/2,8 (5/606/862/1000MHz) Isolation Out A-Out 40MHz db >20 1,5/oct >23 1,5/oct Linkmodul är en brygga vilken inte förändrar signalen. Linkmodul användas i uttagen för retur- (2 st) eller interstagemodul (1 st) när dessa inte används. Art.nr: Frequency MHz Insertion loss db 0 Return loss db 26 1,5/oct MPG Insticksmodul för AX förstärkare vilka används för dämpning samt tilt. Insticksmodulen finns i flera modeller beroende på vilken dämpning och tilt som önskas. Interstagemodul används till att förändra signalen med tilt och dämpning. Modulen kan vändas för val av utsignal. MODEL 800/08 802/08 804/08 806/08 Art.nr: Frequency MHz Insertion loss, pos. A db 0/0 2/2 4/4 6/6 Insertion loss, pos. B db 8/0,3 10/2 12/4 14/6 MODEL 800/06 802/06 804/06 806/06 Art.nr: Frequency MHz Insertion loss, pos. A db 0/0 2/2 4/4 6/6 Insertion loss, pos. B db 6/0,3 8/2 10/4 12/6 MODEL 800/03 802/03 804/03 806/03 Art.nr: Frequency MHz Insertion loss, pos. A db 0/0 2/2 4/4 6/6 Insertion loss, pos. B db 3/0,3 5 /2 7/4 9/6 Modell Art.nr. Dämpning (db) Tilt (db) MPG MPG MPG MPG MPG MPG MPG MPG MPG MPG MPG MPG ,5 MPG MPG ,5 MPG MPG MPG ,5 7

8 MAX/MAV/MD/MA/RA MAX Aktiv returmodul med testuttag. Modulen kan avaktiveras och termineras då med 75ohm. 0-18dB justerbar dämpsats samt 0-7dB tilt. MD För aktivering av passiv retur monteras diplexfilter. Dessa finns med eller utan testpunkt och med olika returfrekvenser. MA617 För aktivering av aktiv retur skall aktiv returvägsförstärkare MA617 monteras. MODELL MAX3023 MAX5523 MAX6523 Art.nr: Frequency range, forward MHz Insertion loss, per filter db 0,3 (0,5) 0,3 (0,5) 0,3 (0,5) Frequency range, return MHz Linearity db < ±0,5 < ±0,5 < ±0,5 Gain db Attenuation db Equaliser db rd order (DIN 45004B) dbµv nd order (DIN 45004B) dbµv Noise figure db <7 <7 <7 Power consumption W 1,5 1,5 1,5 MD3047 Art.nr: MD3047T Art.nr: Frequency MHz 5 30 Gain db 3.0 MD-6587 Art.nr: MD-6587T Art.nr: Frequency MHz 5 65 Gain db 3.0 MA-617 Art.nr: Frequency MHz 5 65 Gain db 17 3 rd order (DIN 45004B) dbµv 116 2nd order (DIN 45004A1) dbµv 106 IM3 ( 52dB 3 carrier) dbµv 114 MAV Aktiv returmodul utan testuttag. Modulen kan avaktiveras och termineras då med 75ohm. 0-18dB justerbar dämpsats samt 0-6dB tilt. MODELL MAV3023 MAV5523 MAV6523 Art.nr: Frequency range, forward MHz Insertion loss, per filter db 0,3 (0,5) 0,3 (0,5) 0,3 (0,5) Frequency range, return MHz Linearity db < ±0,5 < ±0,5 < ±0,5 Gain db Attenuation db Equaliser db rd order (DIN 45004B) dbµv nd order (DIN 45004B) dbµv Noise figure db <7 <7 <7 Power consumption W 1,5 1,5 1, Testuttag ( 20dB) 2 Uttag för MS-modul 3 Uttag för returmodul 4 Säkringshållare (AC på in + Line out) 5 Säkringshållare (AC på utgång A & B) 6 Uttag för MS-modul 7 Testuttag ( 20dB) RAM03 Art.nr: RAL03 Art.nr: Forward path depending on module MHz 47/75/ Through loss db 1.0 Linearity db ±0.6 Return db /oct Return path depending on module MHz 5 30/55/65 Through loss db 0.2 Linearity db ±0.2 Return loss db >25 Line power V AC Mains power V AC Power consumption W 3 Dimension WxHxD mm 180x12x90 Weight kg 2.5 OBS: Förstärkaren måste minst ha två MS och en returmodul för att fungera. 8

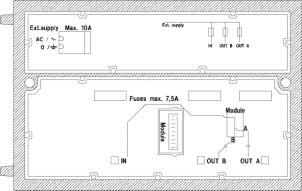

9 SE/SA/MCS SE/SA Fördelarhus med inbyggt strömfilter. Kan utrustas med MS-moduler. PG11 anslutning med spänningsmatning på valfri in- och utgång. MODEL SE02P SA03 SA04 Art.nr: Frequency MHz Through loss, 5/606/862/1000MHz db 0,3/0,5/0,6/0,8 0,3/0,5/0,6/0,9 3,9/4,0/4,4/5,7 Return loss db 20 1,5/oct 20 1,5/oct 20 1,5/oct AC feed through A Ext. AC A MCS Kabelsimulator används för att kompensera en tiltad signal från föregående linjeförstärkare. Modell MCS04 MCS08 Art.nr Frequency MHz Insertion loss 47/450/606/862 db 1/3,5/4,1/5 2/7,1/8,2/10 Linearity db ±0,25 ±0,35 Return 40MHz db 26 1,5/oct 26 1,5/oct 1 Extern spänningsmatning (AC) 2 Säkringshållare (In) 3 Ingång 4 Uttag för MS-modul 5 Säkringshållare (Ut B) 6 Utgång B 7 Utgång A 8 Säkringshållare (Ut B) Säkringshållare (Ut A1) 2 Utgång A1 3 Extern spänningsmatning (AC) 4 Säkringshållare (In) 5 Ingång 6 Uttag för MS-modul (vänster+höger) 7 Säkringshållare (Ut B) 8 Utgång B 9 Säkringshållare (Ut A2) 10 Utgång A Extern spänningsmatning In, (AC) 2 Utgång 1 3 Uttag för MS-modul 4 Utgång 2 5 Säkringshållare (in- och utgångar) 6 Ingång 7 Utgång 3 8 Uttag för MS-modul 9 Utgång 4 SV
