2 PRIVATMOTTAGNING AV TERREST SIGNAL PRAKTIKUPPGIFT 1.1 : MÄTÖVNING INOMHUS. Du behöver ett antenninstrument som kan mäta en DVB-T-signal (och gärna en T"-signal) samt ett antennuttag med signal från en inställd TV-antenn. Fråga din lärare. Fyll sedan i denna tabell: Kanal (21-69) Nivå (dbµv) BER (före Viterbi) BER (efter Viterbi) MER (db) C/N (db) Mux 1 Mux 2 Mux 3 Mux 4 Mux 5 Mux 6 Mux 7 Jämför dina uppmätta värden med tabell 3.2. på sidan 31 i läroboken. Är dina värden godkända? Svar... PRAKTIKUPPGIFT: MÄTÖVNING UTOMHUS. Nu är uppgiften att ställa in och optimera en eller flera TV-antenner. Fråga din lärare. Använd nedanstående tabeller och jämför sedan resultatet: Kanal (21-69) Nivå (dbµv) BER (före Viterbi) BER (efter Viterbi) MER (db) C/N (db) Mux 1 Mux 2 Mux 3 Mux 4 Mux 5 Mux 6 Mux 7 Kanal (21-69) Nivå (dbµv) BER (före Viterbi) BER (efter Viterbi) MER (db) C/N (db) Mux 1 Mux 2 Mux 3 Mux 4 Mux 5 Mux 6 Mux 7 2

3 PRIVATMOTTAGNING AV TERREST SIGNAL PRAKTIKUPPGIFT 1.2 : UPPBYGGNAD, INMÄTNING OCH DOKUMENTA- TION AV ETT TERREST VILLANÄT. Ditt företag heter "Antenn-Specialisten" och Robert Boxerman på Tercomgatan 2 har bett dig att bygga ett nät i hans villa så att han kan ha tre stycken digitalboxar, två i varsitt sovrum och en i vardagsrummet. Du har inspekterat hans villa och du bestämmer hur nätet ska konstrueras. Rita in din lösning i anläggningsritningen nedan. Din uppgift är nu att bygga ett nät med en förstärkare och tre antennuttag i samråd med din lärare på t.ex. en övningsvägg. Övningen blir mer realistisk om installationen sker i flera rum. Anläggningen ska dokumenteras med provningsprotokoll där kontroll av montaget ingår. Mätprotokollet ska användas vid inmätning av anläggningen, och använd materiel ska dokumenteras. Se de två kommande sidorna. Vind 5 m 5 m Sovrum 1 Sovrum 2 5 m 5 m Vardagsrum Kök 5 m 5 m 10 m 10 m 3

4 PRIVATMOTTAGNING AV TERREST SIGNAL PRIVATMOTTAGNING AV TERREST SIGNAL DTH = Direkt Till Hem. Antennanläggningar för ett hushåll. Firmanamn Firmanamn Tekniker Adress Fastighetsägare Kund, om annan än ovan Antenn för terrestra sändningar Antenn för satellitsändningar Ansluten till överordnat nät Principschema/nätritning framgår av bilaga nr Materielspecifikation framgår av bilaga nr Kontroll Anm* Kontroll Anm* Antenn 1 Antenn 2 Antenn 3 Antenn 4 Antennmast Parabolstativ Takgenomföring Kabeldragning inomhus Passiva don Jordning Märkning Mastfäste Kabeldragning utomhus Ytterväggsgenomföring Förstärkare Abonnentuttag Skyltning för jordning *Anmärkningar Mätprotokoll finns på bilaga nr Anläggningen uppfyller SS-EN Ja Nej Utfört av CANT-tekniker: Datum: 4

5 PRIVATMOTTAGNING AV TERREST SIGNAL PRIVATMOTTAGNING AV TERREST SIGNAL Mätprotokoll och materielspecifikaton Bilaga 2 Terrest mottagning MUX Kanal Nivå vid ant. db V MUX 1 MUX 2 MUX 3 MUX 4 MUX 5 CSI % MER db BER efter Viterbi Kommentarer CSI (Channel State Information) och MER (Modulation Error Ratio) bör anges. Mätningar i nätet (mellan antenn och uttag) Före/efter förstärkare, i abonnentuttag etc. Plats Signalnivå db V Kommentarer Materielspecifikation Antenn 1 för terr. Antenn 2 för terr. Förstärkare Förstärkare Fördelare Fördelare Avtappare Avtappare Uttag Uttag Kabel Kabel Ref. ritn.* Fabrikat Typ Antal Kommentarer * Referens på medföljande nätritning/principschema 5

6 PRIVATMOTTAGNING AV SATELLITSÄND SIGNAL PRAKTIKUPPGIFT 2.1 : MÄTÖVNING PARABOLANTENN. Denna uppgift görs utomhus med en parabolantenn och ett (eller två) universal- LNB. Följande satelliter ska ställas in: Thor 1 W, Sirius 5 E, Hot Bird 13 E och Astra 19 E. Eleven ska själv fylla i följande tabeller med ett antal digitala TV-kanaler, gärna okrypterade så att eleven själv kan se att det är rätt TV-kanal. Använd www. lyngsat.com. Om det finns analoga TV-kanaler från satelliten och skolans mätinstrument kan hantera detta ska några exempel fyllas i (dock blir det mer och mer ovanligt med analoga TV-kanaler). Använd sedan tabellerna på följande sidor och mät signalen med ett mätinstrument för DVB-S. 6

7 INSTÄLLNING THOR 1 VÄST Dessa muxar ska du ställa in på antenninstrumentet och sedan mäta upp. Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s FEC Exempel på TVprogram som inte kräver programkort Fria analoga TV-kanaler som inte kräver ett programkort: Fyll i dina mätvärden i denna tabell: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... 7

8 PRIVATMOTTAGNING AV SATELLITSÄND SIGNAL INSTÄLLNING ASTRA 4A/SIRIUS 5 ÖST Dessa muxar ska du ställa in på antenninstrumentet och sedan mäta på. De fria TV-kanalerna är till hjälp att avgöra att du har hittat rätt satellit. Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s FEC Exempel på TVprogram som inte kräver programkort Fria analoga TV-kanaler som inte kräver ett programkort: Fyll i dina mätvärden i denna tabell: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... 8

9 INSTÄLLNING HOT BIRD (EUTELSAT) 13 ÖST Dessa muxar ska du ställa in på antenninstrumentet och sedan mäta. Alla nedanstående digitala och analoga TV-kanaler är okodade. Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s FEC Exempel på TVprogram som inte kräver programkort Okodade analoga TV-kanaler som inte kräver ett programkort: Fyll i dina mätvärden i denna tabell: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... 9

10 PRIVATMOTTAGNING AV SATELLITSÄND SIGNAL INSTÄLLNING ASTRA 19 ÖST Dessa muxar ska du ställa in på antenninstrumentet och sedan mäta upp. Alla nedanstående digitala och analoga TV-kanaler är okodade. Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s FEC Exempel på TVprogram som inte kräver programkort Okodade analoga TV-kanaler som inte kräver ett programkort: Fyll i dina mätvärden i denna tabell: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... 10

11 PRAKTIKUPPGIFT 2.2 : UPPBYGGNAD, INMÄTNING OCH DOKUMENTA- TION AV ETT VILLANÄT FÖR SATELLIT-TV. Linus Viterbis fru är från Tyskland och vill ha möjlighet att se tyskspråkiga TVprogram via Astrasatelliten. Han anlitar dig, Antenn-specialisten, och vill ha en parabol med universal-lnb inriktad på Astra 19 öst. Satellitmottagaren ska stå i vardagsrummet, och kunden vill även ha den terresta signalen i samma uttag. Rita in din lösning i anläggningsritningen nedan. Din uppgift är sedan att bygga ett nät med en diplexer och ett MF-antennuttag i samråd med din lärare på t.ex. en övningsvägg. Anläggningen ska dokumenteras med provningsprotokoll där kontroll av montaget ingår. Mätprotokollet ska användas vid inmätning av anläggningen. Du får själv välja ut dina mätfrekvenser på Astra 19 öst, surfa in på och välj ut lämpliga muxfrekvenser. All använd materiel ska dokumenteras. Protokoll finns på de två följande sidorna. Vind 3 m 3 m Lägenhet 1 Lägenhet 2 5 m 5 m Lägenhet 3 Lägenhet 4 5 m 5 m 15 m 15 m 11

12 PRIVATMOTTAGNING AV SATELLITSÄND SIGNAL DTH = Direkt Till Hem. Antennanläggningar för ett hushåll. Firmanamn Firmanamn Tekniker Adress Fastighetsägare Kund, om annan än ovan Antenn för terrestra sändningar Antenn för satellitsändningar Ansluten till överordnat nät Principschema/nätritning framgår av bilaga nr Materielspecifikation framgår av bilaga nr Kontroll Anm* Kontroll Anm* Antenn 1 Antenn 2 Antenn 3 Antenn 4 Antennmast Parabolstativ Takgenomföring Kabeldragning inomhus Passiva don Jordning Märkning Mastfäste Kabeldragning utomhus Ytterväggsgenomföring Förstärkare Abonnentuttag Skyltning för jordning *Anmärkningar Mätprotokoll finns på bilaga nr Anläggningen uppfyller SS-EN Ja Nej Utfört av CANT-tekniker: Datum: Stämpel Underskrift 12

13 Mätprotokoll och materielspecifikaton Satellitmottagning Frekvens Polarisation Symbolhastighet Nivå vid ant. db!v MER db BER efter Viterbi Kommentarer Nivå, BER och MER (Modulation Error Ratio) bör anges. Mätningar i nätet (mellan antenn och uttag) Före/efter förstärkare, i abonnentuttag etc. Plats Signalnivå db!v Kommentarer Materielspecifikation Parabol 1 LNB 1 Parabol 2 LNB 2 Diplexer 1 Diplexer 2 Linjeförstärkare 1 Linjeförstärkare 2 Uttag Uttag Kabel Kabel Ref. ritn.* Fabrikat Typ Antal Kommentarer * Referens på medföljande nätritning/principschema 13

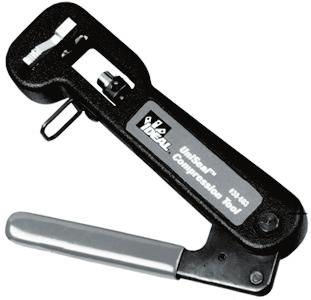

14 PRAKTIKUPPGIFT 3.1 : KONTAKTERINGSÖVNING. Du ska skala olika typer av koaxialkablar och kontaktera dessa. Kontrollera tillverkarens måttuppgifter hur mycket som ska skalas av kabeln. Kontaktering 0,8-kabel med crimpkontakt Fastighetskabel med skummad PE-kärna, 0,8 / 3,7 (t.ex. QX4S) Skalning med kniv F-kontakter 0,8 crimpmodell med en crimptång (för 0,8 och 1,0) Kontaktering 1,0-kabel med crimpkontakt och kompressionskontakt Fastighetskabel med skummad PE-kärna, 1,0 / 4,8 (t.ex. KOKA 80) Skalning med skalverktyg 1,0 alt. kniv F-kontakter 1,0 crimpmodell med en crimptång (för 0,8 och 1,0) F-kontakter 1,0 kompressionsmodell med ett kompressionsverktyg (för 1,0 och 1,7) Kontaktering 1,7-kabel med crimpkontakt och kompressionskontakt Fastighetskabel med skummad PE-kärna, 1,7 / 7,2 (t.ex. RG 11) Skalning med skalverktyg 1,7 alt. kniv F-kontakter 1,7 crimpmodell med en crimptång (för 1,7) F-kontakter 1,7 kompressionsmodell med ett kompressionsverktyg (för 1,0 och 1,7) 14

15 PRAKTIKUPPGIFT 3.2 : UPPBYGGNAD, INMÄTNING OCH DOKUMENTA- TION AV EN CENTRALANTENN FÖR DIGITAL TERREST TV. Ditt företag "Antennspecialisten" ska bygga en centralantenn hos fastighetsägagren Rune Solomon. TV-antenn och selektiv kanalförstärkare ska placeras på vinden, och fastighetsnätet ska byggas som ett stärnnät eller som ett kaskadnät. Varje lägenhet ska ha ett antennuttag. Rita in din lösning i anläggningsritningen nedan. Fråga din lärare hur många uttag som ska användas. Din uppgift är sedan att bygga detta nät i samråd med din lärare på t.ex. en övningsvägg. Anläggningen ska dokumenteras med provningsprotokoll där kontroll av montaget ingår. Alla aktuella muxar som finns från närmaste sändare ska ingå. Mätprotokollet ska användas vid inmätning av anläggningen. All använd materiel ska dokumenteras. Protokoll finns på de två följande sidorna. Anläggningsritning Antennvägen 3 Bilaga 1 15

16 Firmanamn Tel. Datum Firmanamn Tel. Datum Antal lgh: Antal lokaler: Nätet anslutet till: Adress/er: ÖP-placering: Fast.bet: Ort: ÖP-beteckning: Stjärnnät Våningsstjärna Kaskadnät Avtappningsnät Framväg: - MHz C/N: db Övrigt: Returväg: - MHz CTB: db Returdämpning: Min db Max db Nivåtolerans: db Kontr. Anm.* Kontr. Anm.* Galvanisk avskiljare Abonnentuttag ÖP Koaxialkabel Jordning Böjradie kabel Skyltning jord Märkning Förstärkare Principschema uppsatt Passiva don Kontaktdon *Anmärkningar: Principschema: Ingressmätning: Svepmätning framväg: Svepmätning returväg: Mätprotokoll huvudcentral: Utskrift nivåmätning: Övrigt: Anläggningen uppfyller SS-EN 50083: Ja Nej. Anläggningen uppfyller projekterade parametrar: Ja Nej. Utfört av CANT-auktoriserad tekniker: Datum: Stämpel Underskrift 16

17 Mätprotokoll och materielspecifikaton Terrest mottagning MUX Kanal Nivå vid ant. db V MUX 1 MUX 2 MUX 3 MUX 4 MUX 5 CSI % MER db BER efter Viterbi Kommentarer CSI (Channel State Information) och MER (Modulation Error Ratio) bör anges. Mätningar i nätet (mellan antenn och uttag) Före/efter förstärkare, i abonnentuttag etc. Plats Signalnivå db V Kommentarer Materielspecifikation Antenn 1 för terr. Antenn 2 för terr. Förstärkare Förstärkare Fördelare Fördelare Avtappare Avtappare Uttag Uttag Kabel Kabel Ref. ritn.* Fabrikat Typ Antal Kommentarer * Referens på medföljande nätritning/principschema 17

18 PRAKTIKUPPGIFT 4.1: INSTÄLLNING OCH DOKUMENTATION AV EN HU- VUDCENTRAL FÖR OMVANDLING FRÅN DVB-T TILL ANALOG TV. "Antenn-specialisten", ditt företag, ska montera en huvudcentral i en fastighet som ägs av Carl-Ture Boman. Han vill lägga ut SVT1 och TV4 i fastighetsnätet. Ditt uppdrag är att installera en huvudcentral för dessa kanaler och välja frekvensmässigt en så låg utkanal och en så hög utkanal som möjligt. Du ska dokumentera huvudcentralen med ett principschema, använd rutan nedan. Dessutom ska du fylla i ett provningsprotokoll för huvudcentral och ett mätprotokoll som finns på de kommande sidorna. Principschema CSO-gatan 32 18

19 Firmanamn Tel. Datum Firmanamn Tel. Datum HC-placering Adress: Mottagning av: Ort: Analog terrest Digital terrest Satellit Distribution av: PAL COFDM QAM Sat-MF Antal Typ/benämning Fabrikat Antal Typ/benämning Fabrikat Kontr. Anm.* Kontr. Anm.. Antenner. Modulatorer. Paraboler, LNB Mottagare. Maströr, fäste. Passiva don. Taktätning Kontaktdon. Kabelgenomföring Koaxialkabel Åskskyddsjordning Böjradie koaxialkabel. HF-jordning Principschema HC. Jordning centralutrustning Märkning Skyltning jord Galvanisk avskiljare Förstärkare Kanalomvandlare *Anm Principschema HC: Provningsprotokoll fastighetsnät: 19

20 Bilaga terrest mätprotokoll huvudcentral MUX Frekvens Nivå antenn Nivå in i HC MER db CSI % BER före Viterbi Ber efter Viterbi Utkanal från HC Utnivå HC TVprogram Modulation 20

21 PRAKTIKUPPGIFT 4.2: INSTÄLLNING OCH DOKUMENTATION AV EN HU- VUDCENTRAL FÖR OMVANDLING FRÅN DVB-S TILL ANALOG TV. Nu ska "Antenn-specialisten" montera en huvudcentral för en annan fastighet som ägs av Carl-Ture Boman. Han vill lägga ut två tyska TV-kanaler i nätet. Ditt uppdrag är att installera en huvudcentral för dessa kanaler och välja frekvensmässigt en låg utkanal och en hög utkanal. Du får själv välja ut två tyskspråkiga TV-kanaler* från valfri satellit. Du ska dokumentera huvudcentralen med ett principschema, använd rutan nedan. Dessutom ska du fylla i ett provningsprotokoll för huvudcentral och ett mätprotokoll som finns på de kommande sidorna. Principschema CSO-gatan 32 Fotnot (*) Att vidaredistribuera okodade tyska TV-kanaler i ett fastighetsnät är inte upphovsrättsligt lämpligt, men som övningsuppgift i en skola kan man göra det. 21

22 CENTRALANTENN MED TERREST OCH SATELLITSÄND SIGNAL Firmanamn Tel. Datum Firmanamn Tel. Datum HC-placering Adress: Mottagning av: Ort: Analog terrest Digital terrest Satellit Distribution av: PAL COFDM QAM Sat-MF Antal Typ/benämning Fabrikat Antal Typ/benämning Fabrikat Kontr. Anm.* Kontr. Anm.. Antenner. Modulatorer. Paraboler, LNB Mottagare. Maströr, fäste. Passiva don. Taktätning Kontaktdon. Kabelgenomföring Koaxialkabel Åskskyddsjordning Böjradie koaxialkabel. HF-jordning Principschema HC. Jordning centralutrustning Märkning Skyltning jord Galvanisk avskiljare Förstärkare Kanalomvandlare *Anm Principschema HC: Provningsprotokoll fastighetsnät: 22

23 CENTRALANTENN MED TERREST OCH SATELLITSÄND SIGNAL Bilaga mätprotokoll för satellitmottagning till huvudcentral Satellit Frekvens MHz MER db BER före Viterbi Ber efter Viterbi Innivå HC Utkanal från HC Utnivå HC TVprogram Polarisation Symbolhastighet Modulation 23

24 PRAKTIKUPPGIFT 4.3: UPPBYGGNAD, INMÄTNING OCH DOKUMENTA- TION AV ETT FASTIGHETSNÄT FÖR ANALOG TV. Ditt företag "Antennspecialisten" ska bygga en fastighetsnät till fastighetsägaren C-T Bomans monterade huvudcentral. Fastighetsnätet ska byggas som ett stärnnät eller som ett kaskadnät. Varje lägenhet ska ha ett antennuttag. Fråga din lärare hur många hushåll som det är lämpligt att nätet har. Rita sedan in din lösning i anläggningsritningen nedan. Din uppgift är sedan att bygga detta nät i samråd med din lärare på t.ex. en övningsvägg. Anläggningen ska dokumenteras med provningsprotokoll där kontroll av montaget ingår. Mätprotokollet ska användas vid inmätning av anläggningen. Använd minst en låg och en hög TV-kanal från de tidigare inställda huvudcentralerna i uppgift 4.1 och 4.2. All använd materiel ska dokumenteras. Protokoll finns på de två följande sidorna. Anläggningsritning CSO-gatan Bilaga 1 24

25 CENTRALANTENN MED TERREST OCH SATELLITSÄND SIGNAL CENTRALANTENN MED TERREST OCH SATELLITSÄND SIGNAL Firmanamn Tel. Datum Firmanamn Tel. Datum Antal lgh: Antal lokaler: Nätet anslutet till: Adress/er: ÖP-placering: Fast.bet: Ort: ÖP-beteckning: Stjärnnät Våningsstjärna Kaskadnät Avtappningsnät Framväg: - MHz C/N: db Övrigt: Returväg: - MHz CTB: db Returdämpning: Min db Max db Nivåtolerans: db Kontr. Anm.* Kontr. Anm.* Galvanisk avskiljare Abonnentuttag ÖP Koaxialkabel Jordning Böjradie kabel Skyltning jord Märkning Förstärkare Principschema uppsatt Passiva don Kontaktdon *Anmärkningar: Principschema: Ingressmätning: Svepmätning framväg: Svepmätning returväg: Mätprotokoll huvudcentral: Utskrift nivåmätning: Övrigt: Anläggningen uppfyller SS-EN 50083: Ja Nej. Anläggningen uppfyller projekterade parametrar: Ja Nej. Utfört av CANT-auktoriserad tekniker: Datum: Stämpel Underskrift 25

26 Bilaga mätprotokoll förstärkare framriktning Kanal / frekvens: Kanal / frekvens: Kanal / frekvens: Kanal / frekvens: Märkning Nivå In Nivå Ut Nivå In Nivå Ut Nivå In Nivå Ut Nivå In Nivå Ut Tips: Mätning ska ske på flera TV-kanaler, minst en låg och en hög TV-kanal. Fyll i de mätkanaler du har valt i tabellen ovan och notera in- och utnivåer i dbµv på förstärkarna i fastighetsnätet. Bilaga mätprotokoll abonnentuttag Mätpunkt Kanal / frekvens: Kanal / frekvens: Kanal / frekvens: Kanal / frekvens: Tips: Här mäter du nivån i dbµv i antennuttaget på dina olika TV-kanaler. Materielspecifikation Antal Typ/benämning Fabrikat 26

27 PRAKTIKUPPGIFT 5.1. INSTÄLLNING AV EN QPSK-QAM-OMVANDLARE. Läs sidorna i läroboken. Din uppgift är att ställa in en parabolantenn mot Astra-satelliten, välja ut en QPSK-mux och omvandla den till en QAM-mux. Mätningar ska ske både på insignalen från parabolantennen och på utsignalen från QPSK-QAM-omvandlaren. Du ska även koppla även in en digital-box i QAM-utförande och ställa in den så att du får bild. Fyll i nedanstående tabell med några TV-kanaler från Astra, använd Ställ in parabolantennen mot satelliten Astra och välj ut en av nedanstående digitala muxar: Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s QPSK Symbolhastighet ksymb/s 64-QAM* FEC Exempel på TV-program som inte kräver programkort * Formeln för detta är symbolhastigheten FEC 2/6 Din valda mux ska du ställa in på antenninstrumentet och mäta på. Fyll i dina mätvärden från parabolantennen här: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... Om svaret är ja, koppla då in din parabolsignal till QPSK-QAM-omvandlaren. Du ska nu ställa in de olika inställningarna som krävs för att omvandlaren ska fungera. QPSK-QAM-omvandlaren behöver veta insignalens frekvens, eventuellt LNB:ns lokaloscillator, symbolhastighet och FEC. För utsignalen behöver den information vilken typ av QAM som önskas, symbolhastighet (se tabellen ovan) och vilken utkanal du vill använda. Mät sedan upp utsignalen från omvandlaren: Utkanal Utnivå (dbµv) MER (db) BER Kommentar Anser du att dina mätvärden är godkända?... Om svaret är ja: koppla nu in QAM-boxen, ställ in den och titta på TV. 27

28 ALTERNATIV 5.1 : INSTÄLLNING AV EN QPSK-QAM-OMVANDLARE MED SATELLITEN HOT BIRD 13 ÖST SOM SIGNALKÄLLA. Fyll i nedanstående tabell med några TV-kanaler från Hot Bird, använd www. lyngsat.com. Ställ in parabolantennen mot satelliten och välj ut en av nedanstående digitala muxar: Frekvens GHz (pol) Mellanfrekvens MHz 13 Volt / 18 Volt 0 khz / 22 khz Symbolhastighet ksymb/s QPSK Symbolhastighet ksymb/s 64-QAM* FEC Exempel på TVprogram * Formeln för detta är symbolhastigheten FEC 2/6 Denna mux ska du ställa in på antenninstrumentet och sedan mäta på. Fyll i dina mätvärden från parabolantennen här: Frekvens GHz (polarisation) Nivå från LNB (dbµv) MER (db) Ber efter Viterbi Kommentar Anser du att dina mätvärden är godkända?... Om svaret är ja, koppla då in din parabolsignal till QPSK-QAM-omvandlaren. Du ska nu ställa in de olika inställningarna som krävs för att omvandlaren ska fungera. QPSK-QAM-omvandlaren behöver veta insignalens frekvens, eventuellt LNB:ns lokaloscillator, symbolhastighet och FEC. För utsignalen behöver den information vilken typ av QAM som önskas, symbolhastighet (se tabellen ovan) och vilken utkanal du vill använda. Mät sedan upp utsignalen från omvandlaren: Utkanal Utnivå (dbµv) MER (db) BER Kommentar Anser du att dina mätvärden är godkända?... Om svaret är ja: koppla nu in QAM-boxen och studera resultatet. 28

29 PRAKTIKUPPGIFT 5.2. INJUSTERING FRAMVÄG. Läs sidorna i läroboken. Du behöver (minst) två stycken analoga TV-kanaler från en inställd huvudcentral, och en bredbandsförstärkare med frekvenskorrigering (slope) samt ett mätinstrument för analoga TV-kanaler. Fråga din lärare om utrustning. Din uppgift är att ställa in förstärkarens utnivå med en bestämd slope. Fyll i dessa uppgifter tillsammans med din lärare: Önskad utnivå från förstärkaren: dbµv Önskad slope db Vilka mätkanaler finns i nätet? Låga kanalen: Kanal med frekvens MHz Höga kanalen: Kanal med frekvens MHz Sedan måste du veta hur mycket frekvenskorrigeringen påverkar dina mätkanaler. Detta kan du uppskatta i bild 30.2 i läroboken eller använda excelprogrammet "sid_335.xls" (se sidan viii i läroboken för nerladdningsinstruktioner). Låga kanalen ska ha en slopedämpning på ca db Höga kanalen ska ha en slopedämpning på ca db Fyll i denna tabell efter du har ställt in förstärkaren: Låga kanalen: Höga kanalen: Frekvens (MHz) Utnivå (dbµv) Använd gärna flera mätkanaler om du har tillgång till fler. OBS! När du mäter via testuttagen på en förstärkare så måste du kompensera för nivåmätningen, t.ex. lägga till 20 db. 29
