1 SV Parabol Över femton års allsidig erfarenhet har gjort Macab till ett av de ledande företagen i Norden på utveckling, service och försäljning av kvalitetsprodukter för markoch satellitsänd radio och TV. Vi marknadsför idag ett heltäckande program av unika produkter för både central och privat mottagning av radio och TV. Innehållsförteckning Att välja plats för parabolen... s. 3 Inställningskarta för 1 väst... s. 4 Inställningskarta för 5 öst... s. 5 Inställningskarta för 13 öst... s. 6 Inställningskarta för 19 öst... s. 7 Ihopsättning av parabolen... s. 8 9 STORLEK 74x84 Uppsättning på vägg eller rör.. s. 10 Inkoppling av TV... s. 11 Inställning av TV... s. 12 Injustering av parabolen... s Höjdvinkelmätare... s. 15 KVALITET SOM SYNS, HÖRS OCH KÄNNS

2 2

3 Välj en plats för parabolen För ett lyckat resultat med din parabol, tänk på följande 1. Att parabolantennens uppgift är att ta emot TV-signalen från satelliten. Om detta ska vara möjligt måste parabolen vara korrekt riktad mot satelliten. 2. Att TV-bilden blir bäst om inte signalen från satelliten stöter på något hinder på vägen mot parabolen. Varje hinder försämrar TV-signalen (TVbilden). 3. Att det gäller att välja en plats, på väggen, på taket eller på marken, där det är möjligt att rikta in parabolen mot satelliten utan att några hinder är i vägen. Börja med att ta ut riktningen mot satelliten SÖDER 180 PÅ KARTAN 1. Bestäm först var du har söder hemma hos dig. Använd om möjligt kompass i annat fall försök uppskatta var du har söder. 2. I bildexemplet här till vänster ligger söder rakt ut från husets ena kortsida. Det kan då vara lämpligt att sätta upp parabolen på kortväggen. Kontrollera på samma sätt hemma hos dig och bestäm en lämplig plats. 3. Med hjälp av kartan på sidan 4 kan du läsa av i vilken kompassriktning exempelvis Thor/Intelsat ligger i förhållande till din ort. Läs av efter vågräta skalan i nederkant: Parabolens vridning. 4. I bildexemplet här till vänster har vi läst av kompassriktningen för Kristianstad vilken är ca: 198,5. Fortfarande är det lämpligt att sätta upp parabolen på husets kortsida. Dock är det ett hus i vägen. Se nedan angående detta. Fortsätt med att se vilken lutning signalen från satelliten har 5. Enligt bildexemplet i punkt 4 var ett hus i vägen och det gäller då att satellitsignalen lutar tillräckligt för att gå fri från huset framför. Är det kritiskt, placera parabolen högre upp på t.ex. väggen. Lutningen på signalen i Kristianstad är enligt kartan 24,5. 6. Titta i kartan och läs av vilken lutning som gäller för satellitsignalen på din ort. Läs av efter vågräta skalan på högersidan. Satellitsignalens lutning. Använd sedan bipackad höjdvinkelmätare och kontrollera att signalen går fri vid din tänkta plats för parabolen. Om inte prova högre upp eller längre ifrån osv. tills du har fri sikt. 24,5 3

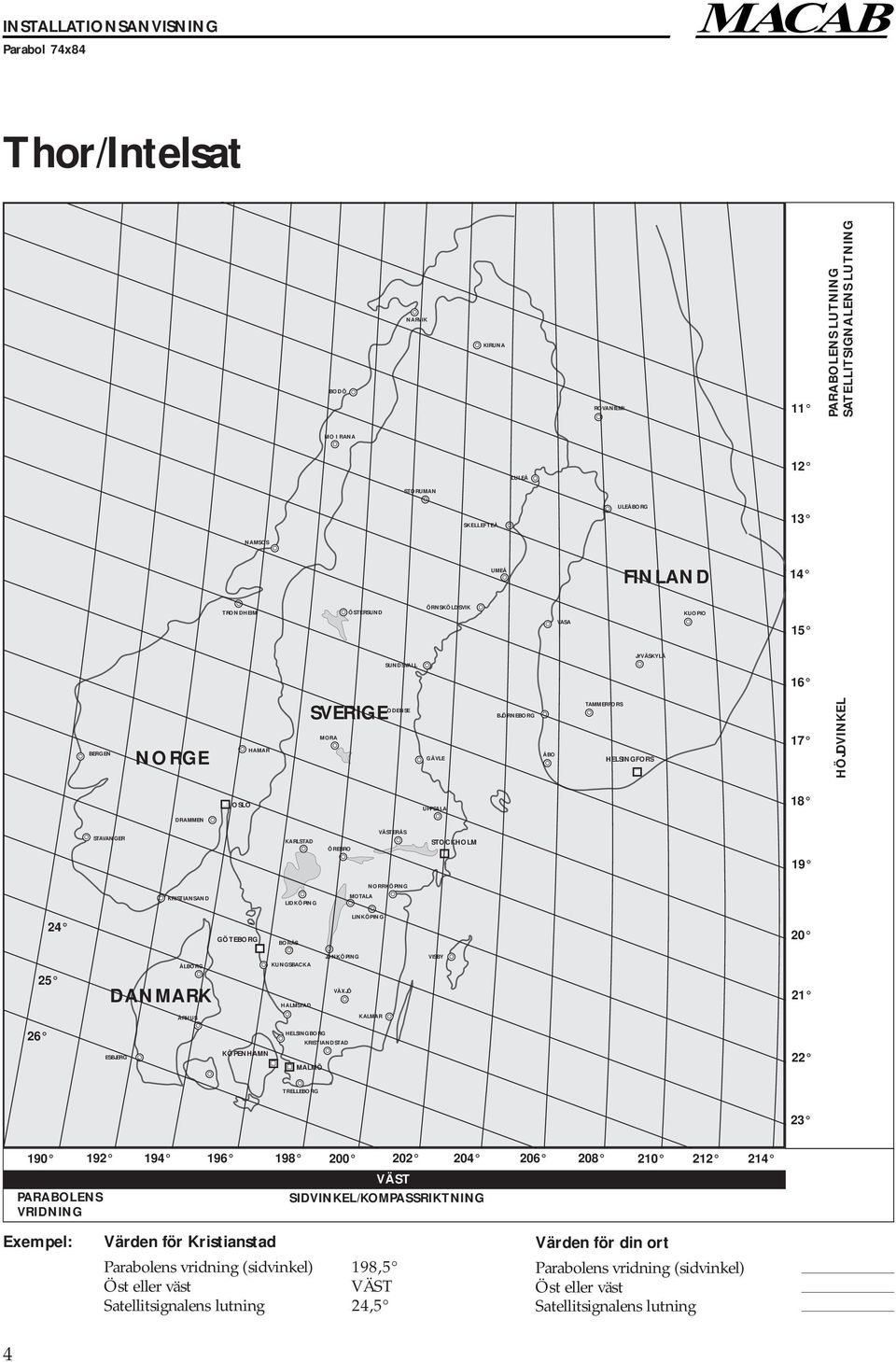

4 Thor/Intelsat BODÖ NARVIK KIRUNA ROVANIEMI 11 PARABOLENS LUTNING SATELLITSIGNALENS LUTNING MO I RANA LULEÅ 12 STORUMAN SKELLEFTEÅ ULEÅBORG 13 NAMSOS UMEÅ FINLAND 14 TRONDHEIM ÖSTERSUND ÖRNSKÖLDSVIK KUOPIO VASA 15 JYVÄSKYLÄ SUNDSVALL 16 BERGEN NORGE HAMAR SVERIGE MORA ODENSE GÄVLE BJÖRNEBORG ÅBO TAMMERFORS HELSINGFORS 17 HÖJDVINKEL OSLO UPPSALA 18 DRAMMEN STAVANGER KARLSTAD ÖREBRO VÄSTERÅS STOCKHOLM 19 KRISTIANSAND LIDKÖPING MOTALA NORRKÖPING 24 GÖTEBORG BORÅS LINKÖPING ÅLBORG DANMARK KUNGSBACKA HALMSTAD JÖNKÖPING VÄXJÖ VISBY 21 ÅRHUS KALMAR 26 ESBJERG KÖPENHAMN HELSINGBORG KRISTIANDSTAD MALMÖ 22 TRELLEBORG PARABOLENS VRIDNING VÄST SIDVINKEL/KOMPASSRIKTNING Exempel: 4 Värden för Kristianstad Parabolens vridning (sidvinkel) 198,5 Öst eller väst VÄST Satellitsignalens lutning 24,5 Värden för din ort Parabolens vridning (sidvinkel) Öst eller väst Satellitsignalens lutning

5 Sirius BODÖ NARVIK KIRUNA ROVANIEMI 12 PARABOLENS LUTNING SATELLITSIGNALENS LUTNING MO I RANA 13 STORUMAN LULEÅ 14 ULEÅBORG NAMSOS SKELLEFTEÅ 15 UMEÅ FINLAND TRONDHEIM ÖSTERSUND ÖRNSKÖLDSVIK KUOPIO 16 VASA SUNDSVALL JYVÄSKYLÄ 17 BERGEN NORGE HAMAR SVERIGE MORA ODENSE GÄVLE BJÖRNEBORG ÅBO TAMMERFORS HELSINGFORS HÖJDVINKEL OSLO UPPSALA STAVANGER DRAMMEN KARLSTAD ÖREBRO VÄSTERÅS STOCKHOLM 20 NORRKÖPING KRISTIANSAND GÖTEBORG LIDKÖPING BORÅS MOTALA LINKÖPING ÅLBORG DANMARK KUNGSBACKA HALMSTAD JÖNKÖPING VÄXJÖ VISBY ÅRHUS HELSINGBORG KALMAR ESBJERG KÖPENHAMN KRISTIANDSTAD MALMÖ 24 TRELLEBORG VÄST PARABOLENS SIDVINKEL/KOMPASSRIKTNING VRIDNING Exempel: Värden för Kristianstad Parabolens vridning (sidvinkel) 191 Öst eller väst VÄST Satellitsignalens lutning 25,5 Värden för din ort Parabolens vridning (sidvinkel) Öst eller väst Satellitsignalens lutning 5

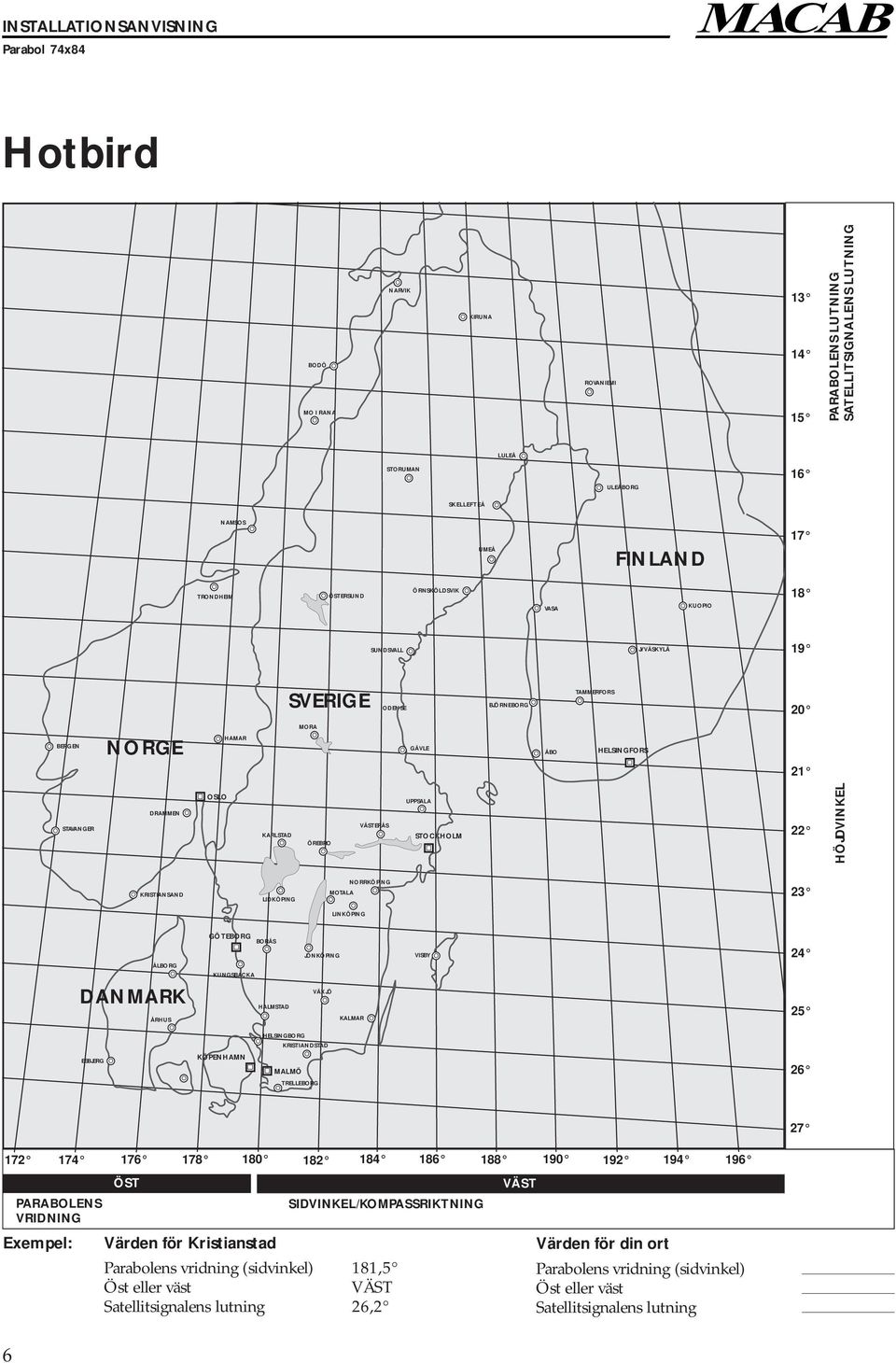

6 Hotbird BODÖ MO I RANA NARVIK KIRUNA ROVANIEMI PARABOLENS LUTNING SATELLITSIGNALENS LUTNING LULEÅ STORUMAN ULEÅBORG 16 SKELLEFTEÅ NAMSOS UMEÅ FINLAND 17 TRONDHEIM ÖSTERSUND ÖRNSKÖLDSVIK VASA KUOPIO 18 SUNDSVALL JYVÄSKYLÄ 19 SVERIGE ODENSE BJÖRNEBORG TAMMERFORS 20 BERGEN NORGE HAMAR MORA GÄVLE ÅBO HELSINGFORS 21 STAVANGER DRAMMEN OSLO KARLSTAD ÖREBRO VÄSTERÅS UPPSALA STOCKHOLM 22 HÖJDVINKEL KRISTIANSAND LIDKÖPING MOTALA NORRKÖPING 23 LINKÖPING ÅLBORG GÖTEBORG BORÅS JÖNKÖPING VISBY 24 DANMARK ÅRHUS KUNGSBACKA HALMSTAD VÄXJÖ KALMAR 25 HELSINGBORG KRISTIANDSTAD ESBJERG KÖPENHAMN MALMÖ TRELLEBORG PARABOLENS VRIDNING Exempel: ÖST SIDVINKEL/KOMPASSRIKTNING Värden för Kristianstad Parabolens vridning (sidvinkel) 181,5 Öst eller väst VÄST Satellitsignalens lutning 26,2 VÄST Värden för din ort Parabolens vridning (sidvinkel) Öst eller väst Satellitsignalens lutning

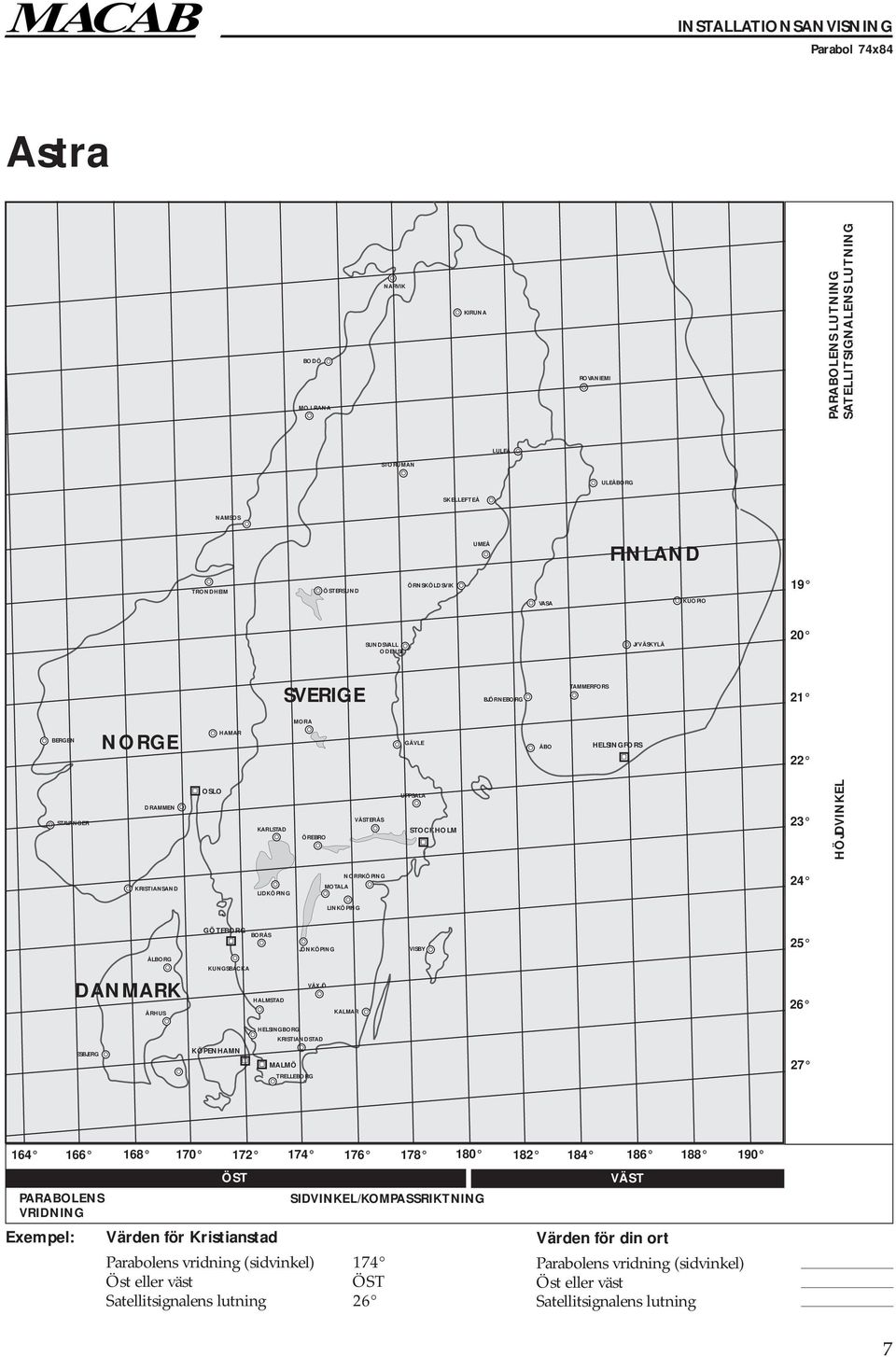

7 Astra BODÖ MO I RANA NARVIK KIRUNA ROVANIEMI PARABOLENS LUTNING SATELLITSIGNALENS LUTNING LULEÅ STORUMAN ULEÅBORG SKELLEFTEÅ NAMSOS UMEÅ FINLAND TRONDHEIM ÖSTERSUND ÖRNSKÖLDSVIK 19 VASA KUOPIO SUNDSVALL ODENSE JYVÄSKYLÄ 20 SVERIGE BJÖRNEBORG TAMMERFORS 21 BERGEN NORGE HAMAR MORA GÄVLE ÅBO HELSINGFORS 22 STAVANGER DRAMMEN OSLO KARLSTAD ÖREBRO VÄSTERÅS UPPSALA STOCKHOLM 23 HÖJDVINKEL KRISTIANSAND LIDKÖPING MOTALA NORRKÖPING 24 LINKÖPING GÖTEBORG BORÅS JÖNKÖPING VISBY 25 ÅLBORG DANMARK ÅRHUS KUNGSBACKA HALMSTAD VÄXJÖ KALMAR 26 HELSINGBORG KRISTIANDSTAD ESBJERG KÖPENHAMN MALMÖ TRELLEBORG PARABOLENS VRIDNING Exempel: ÖST Värden för Kristianstad SIDVINKEL/KOMPASSRIKTNING Parabolens vridning (sidvinkel) 174 Öst eller väst ÖST Satellitsignalens lutning 26 VÄST Värden för din ort Parabolens vridning (sidvinkel) Öst eller väst Satellitsignalens lutning 7

8 Ihopsättning av parabolen A. Parabol och LNB-arm PARABOL- HÅLLARE LNB-ARM LNB-utseendet kan variera beroende på leverans. LNB-PLACERING 1 väst 5 öst 13 öst 19 öst alt. a alt. b DETALJER 4 st 2 st DETALJER 4 st LNB ingår endast i kompletta paket Används när 1 LNB monteras 2 st (2 st ) 8

9 Ihopsättning av parabolen B. Parabolfäste DETALJER 9

10 Uppsättning på vägg eller rör C. Väggmontage VÄGG- FÄSTE BETONG/TEGELVÄGG Vid montering av fästet på betong/tegelvägg, använd plugg så att fästet sitter stadigt fast. FÖRBORRA PLUGG FRANSK TRÄSKRUV Använd vattenpass för att kontrollera att fästet sitter rakt TRÄVÄGG Vid montering av fästet på trävägg, se till att ett par skruvar dras i regel så att fästet sitter stadigt fast. FÖRBORRA FRANSK TRÄSKRUV PARABOLEN MONTERAD PÅ VÄGGFÄSTET DETALJER D. Rörmontage Använd vattenpass för att kontrollera att röret sitter rakt PARABOLEN MONTERAD PÅ RÖR 10

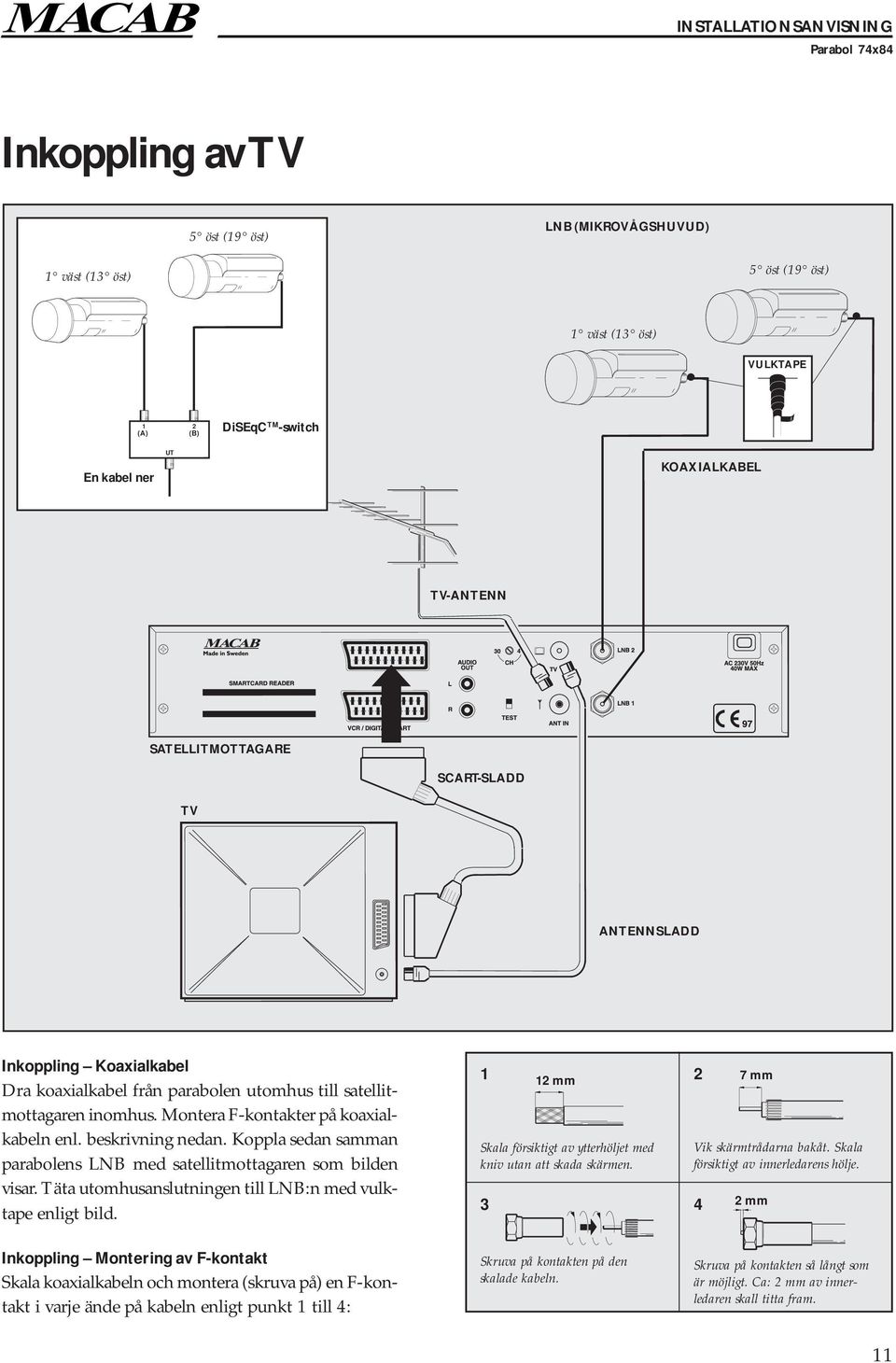

11 Inkoppling av TV 5 öst (19 öst) LNB (MIKROVÅGSHUVUD) 1 väst (13 öst) 5 öst (19 öst) 1 väst (13 öst) VULKTAPE 1 2 (A) (B) DiSEqC TM -switch En kabel ner UT KOAXIALKABEL TV-ANTENN SATELLITMOTTAGARE SCART-SLADD TV ANTENNSLADD Inkoppling Koaxialkabel Dra koaxialkabel från parabolen utomhus till satellitmottagaren inomhus. Montera F-kontakter på koaxialkabeln enl. beskrivning nedan. Koppla sedan samman parabolens LNB med satellitmottagaren som bilden visar. Täta utomhusanslutningen till LNB:n med vulktape enligt bild. Inkoppling Montering av F-kontakt Skala koaxialkabeln och montera (skruva på) en F-kontakt i varje ände på kabeln enligt punkt 1 till 4: 1 Skala försiktigt av ytterhöljet med kniv utan att skada skärmen mm Skruva på kontakten på den skalade kabeln mm Vik skärmtrådarna bakåt. Skala försiktigt av innerledarens hölje. 2 mm Skruva på kontakten så långt som är möjligt. Ca: 2 mm av innerledaren skall titta fram. 11

12 Inställning av TV Ställ in TV'n för satellit-tv När inkopplingen är gjord enligt beskrivning ovan skall TV-apparaten ställas in för satellitmottagning enligt punkt 1 till 4 här. Börja med att slå på satellitmottagare och TV. 3 SCART-sladd Om TV-apparaten är ansluten till satellit-mottagaren med SCART kabel som visas ovan behöver inte TV:n ställas in. För att se satellit TV, välj AVläge på TV-apparaten. 1 2 SÄTT PÅ TV:n PAL/MAC Satellite Receiver. Digital Connection 4 Antennsladd Om TV-apparaten är ansluten till satellit-mottagaren med vanlig antennsladd som visas ovan skall TV-apparaten ställas in på följande sätt (a d): A B Test ON OFF SATELLITMOTTAGAREN STARTAR AUTOMATISKT NÄR NÄTSLADDEN ANSLUTITS. Välj en ledig programknapp (programplats) på TVapparaten. C Sök eller ställ in testkanalen på vald programplats med TV:n. Testkanalen är inställd när svartvita balkar uppträder på TVskärmen Välj ON-läge med denna omkopplare på satellitmottagarens baksidan. D Spara inställningen på vald programknapp på TVapparaten. Ställ TEST-omkopplaren i OFF-läge. 12

13 Injustering av parabolen A. Välj en satellit-tv-kanal 1. Slå på satellitmottagaren. TV apparaten skall vara på och inställd för satellitmottagning enligt föregående sida. 2. Se sedan i kanaltabellen till satellitmottagaren vilket kanalnummer Astra- eller Intelsatkanalen har. Stega fram tills kanalnumret visas på satellitmottagarens frontdisplay. Välj en okodad kanal som inte kräver programkort. Ex. SkyNews på Astra 19 öst. På Intelsat 1 väst finns inga okodade kanaler. Välj en kodad kanal. PAL/MAC Satellite Receiver. Digital Connection PAL/MAC Satellite Receiver. Digital Connection PILKNAPPAR FÖR VAL AV KANALNUMMER B. Ställ in parabolens lutning 1. Lossa de två muttrarna en aning. 2. Luta parabolen tills värdet på gradskalan överensstämmer med satellitsignalens lutning enligt kartan. På skalan är det 5 grader mellan varje helstreck. 3. Dra åt muttrarna igen OBS! GRADSKALAN Parabolfästet har två olika gradskalor. Använd den märkt grader C. Vrid parabolen mot satelliten 1. Lossa de två muttrarna till rörklamman en aning. 2. Vrid parabolen så att den pekar rakt i söder. Har du inte kompass tillgänglig försök uppskatta var söder ligger. 3. Vrid sedan parabolen mot Astra 19 öst eller Intelsat 1 väst. (Obs: vrid mot satelliten vars LNB sitter i mitten.) Du vrider antingen åt öst eller väst enligt aktuell karta för att hitta satelliten. Stanna när du får bild på TV-apparaten. 4. Dra åt de två muttrarna efteråt. 13

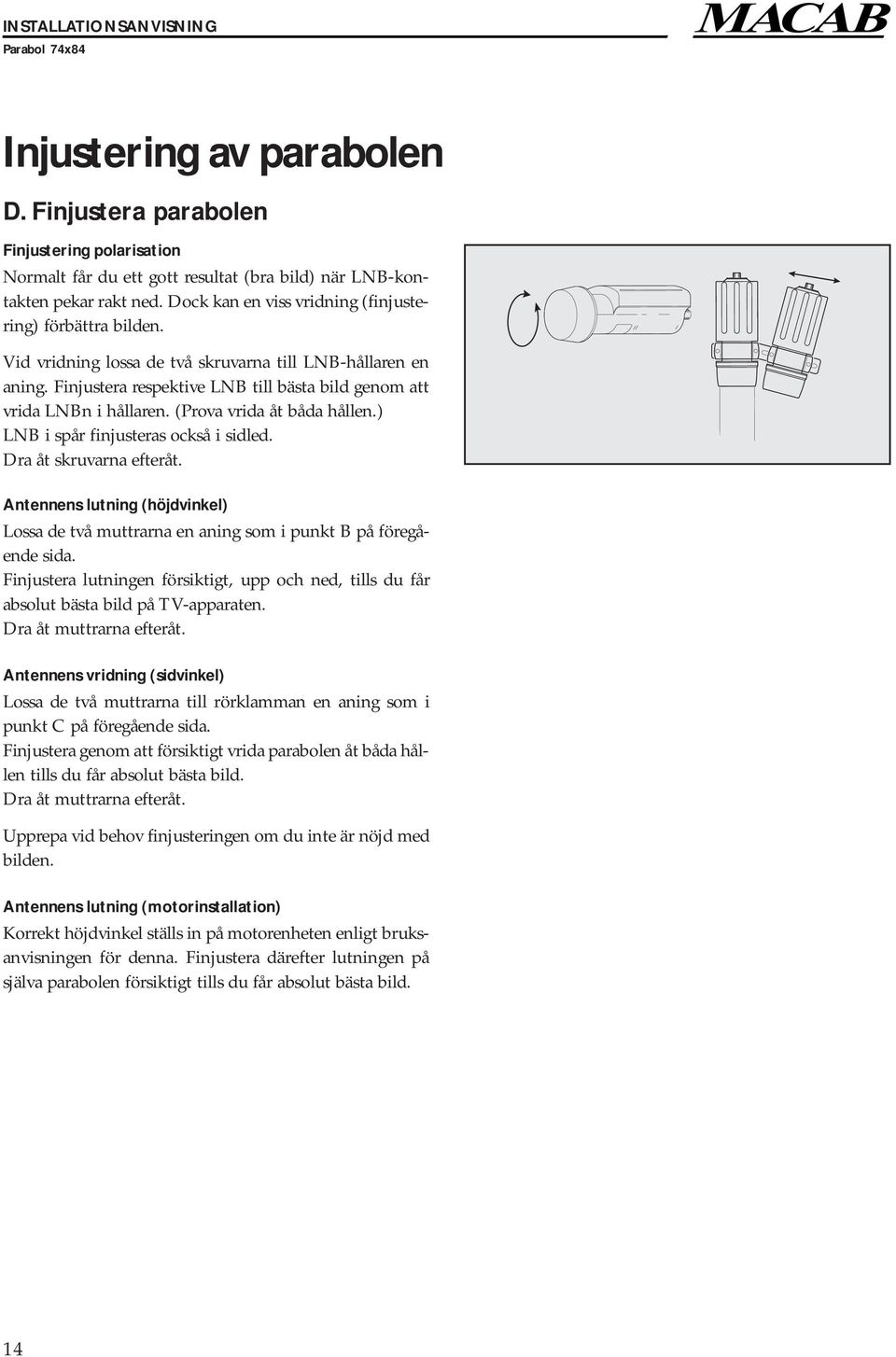

14 Injustering av parabolen D. Finjustera parabolen Finjustering polarisation Normalt får du ett gott resultat (bra bild) när LNB-kontakten pekar rakt ned. Dock kan en viss vridning (finjustering) förbättra bilden. Vid vridning lossa de två skruvarna till LNB-hållaren en aning. Finjustera respektive LNB till bästa bild genom att vrida LNBn i hållaren. (Prova vrida åt båda hållen.) LNB i spår finjusteras också i sidled. Dra åt skruvarna efteråt. Antennens lutning (höjdvinkel) Lossa de två muttrarna en aning som i punkt B på föregående sida. Finjustera lutningen försiktigt, upp och ned, tills du får absolut bästa bild på TV-apparaten. Dra åt muttrarna efteråt. Antennens vridning (sidvinkel) Lossa de två muttrarna till rörklamman en aning som i punkt C på föregående sida. Finjustera genom att försiktigt vrida parabolen åt båda hållen tills du får absolut bästa bild. Dra åt muttrarna efteråt. Upprepa vid behov finjusteringen om du inte är nöjd med bilden. Antennens lutning (motorinstallation) Korrekt höjdvinkel ställs in på motorenheten enligt bruksanvisningen för denna. Finjustera därefter lutningen på själva parabolen försiktigt tills du får absolut bästa bild. 14
