1 st givare med 2 meter kabel, ansluten till signalmottagare som i sin tur är ansluten till en EX-barrier med 5 meter kabel.

Transkript

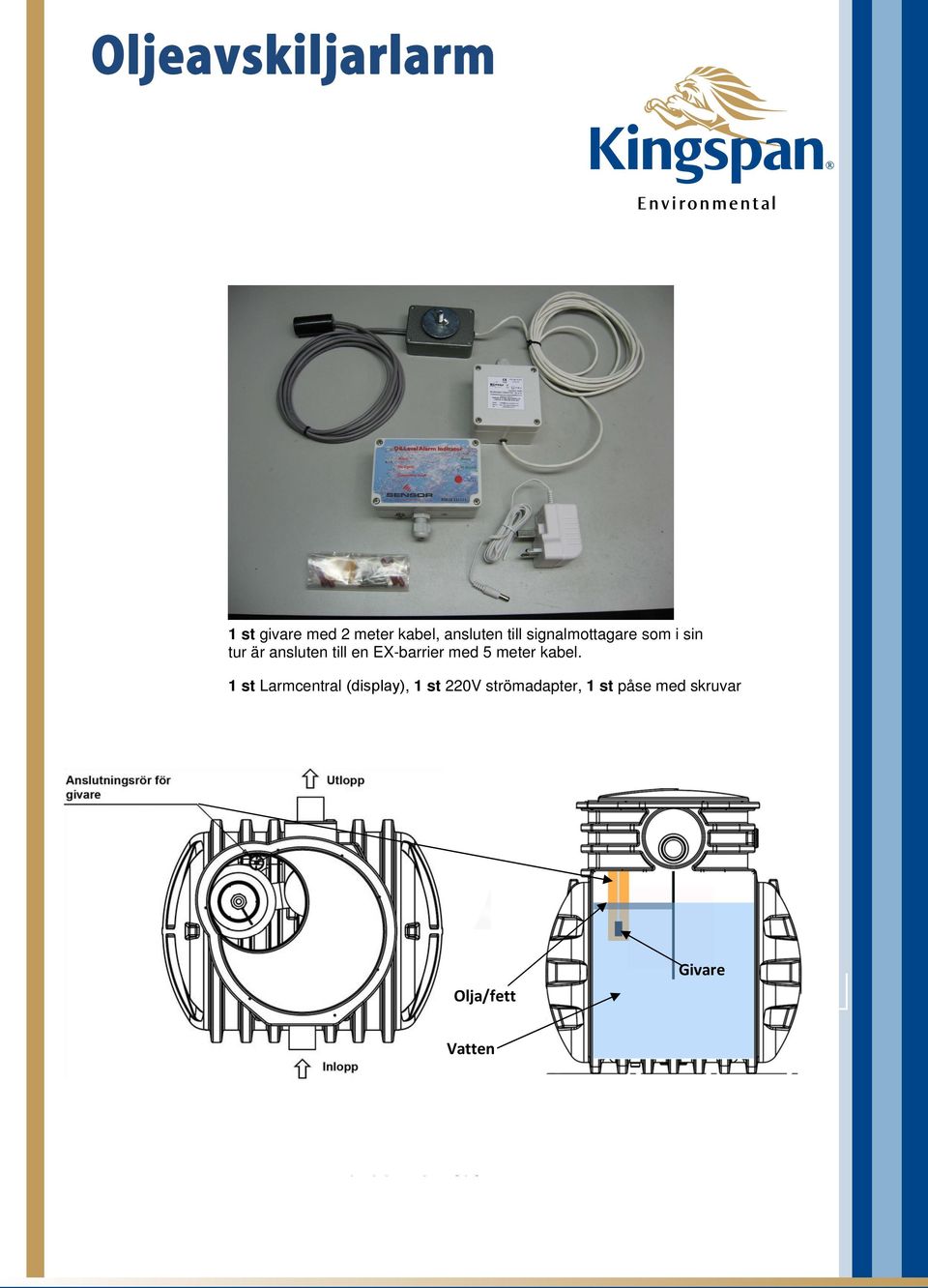

1 Oljeavskiljarlarm 1 st givare med 2 meter kabel, ansluten till signalmottagare som i sin tur är ansluten till en EX-barrier med 5 meter kabel. 1 st Larmcentral (display), 1 st 220V strömadapter, 1 st påse med skruvar Olja/fett Givare Vatten STORING AdBlue

2 Installation, drift och skötsel av oljeavskiljarlarmet Allmänt Ett oljeavskiljarlarm är en anordning för övervakning av oljenivån som samlas i oljeavskiljarens tank. En givare är upphängd i oljeavskiljaren och larmar när olja har upptäckts på den nivå där oljenivån i tanken är 90% av den totala kapaciteten olja som kan lagras i avskiljaren. Givarkroppen känner av ledningsförmågan i vatten och larmar när olja tränger undan vattnet. Detta innebär också att givaren kommer att larma om vatten saknas och givarkroppen befinner sig i luft. Oljeavskiljarlarmets display drivs av en 9V 100mA adapter som är ansluten till ett vanligt 240V uttag. Oljeavskiljare klassificeras som potentiellt explosiva områden. Oljeavskiljarlarmets signalenhet och givare har därför certifierats för Exkategori 1G. De är därför lämpliga för användning i explosionsfarliga omgivningar zon 0, 1 och 2. Oljeavskiljarlarmets display och barriär är inte lämpliga för explosionsfarliga omgivningar, och måste därför vara placerade utanför Ex-område. Ex Classification Markings Signal Unit II 1 G Ex ia IIB T4 Baseefa02ATEX0043 Ex ia IIB T4 IECEx BAS Barrier Unit II [1] G [Ex ia] IIB Baseefa02ATEX0043 [Ex ia] IIB IECEx BAS

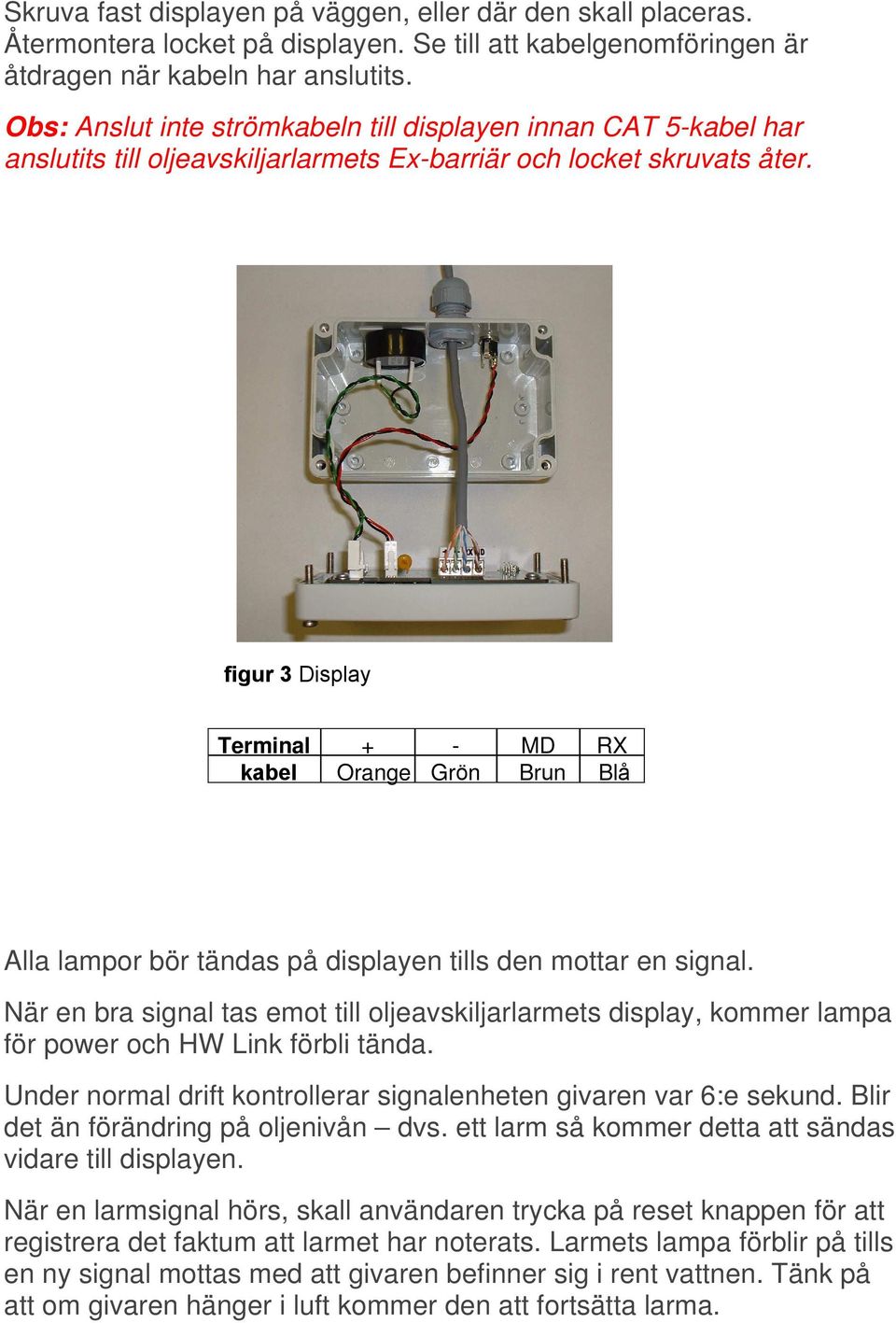

3 Installation Givaren Givaren skall placeras på den nivå i avskiljaren där larmet skall aktiveras när tillräckligt med spillolja finns i oljeavskiljaren och då givaren inte längre är omgiven av vatten. Denna punkt är förutbestämd från tillverkaren av oljeavskiljaren. Givaren hängs ned i brunnen eller placeras i ett förmonterat givarrör som anger rätt höjd. I detta rör kan oljan ha samma nivå som i övriga oljeavskiljaren. Kontrollera att givaren är korrekt placerad i botten av röret eftersom detta kommer att påverka driften och noggrannheten hos det avkännande systemet. Givaren skall gå att demontera och tas bort från oljeavskiljaren under tömningsprocessen så att sugledningen från slamsugningsbilen inte kan skada den. När spilloljan i oljeavskiljaren avlägsnas skall givaren rengöras och installeras, så att givaren är under vatten och vid den punkt vid vilken alarmtillståndet ska aktiveras när tillräcklig spillolja uppsamlas. Signalenheten Oljeavskiljarlarmets signalenhet skall monteras på insidan av brunnen, med vingmuttern och bulten. Se till att Oljeavskiljarlarmets signalenhet är monterad i ett läge där den inte skadas eller utsätts för stötar och friktion som orsakar gnistor och kan orsaka antändning. Ex-barriären Oljeavskiljarlarmets barriär är i förväg ansluten till signalenhet med en 5m lång kabel. Belden 9966 två ledad skärmad kabel.

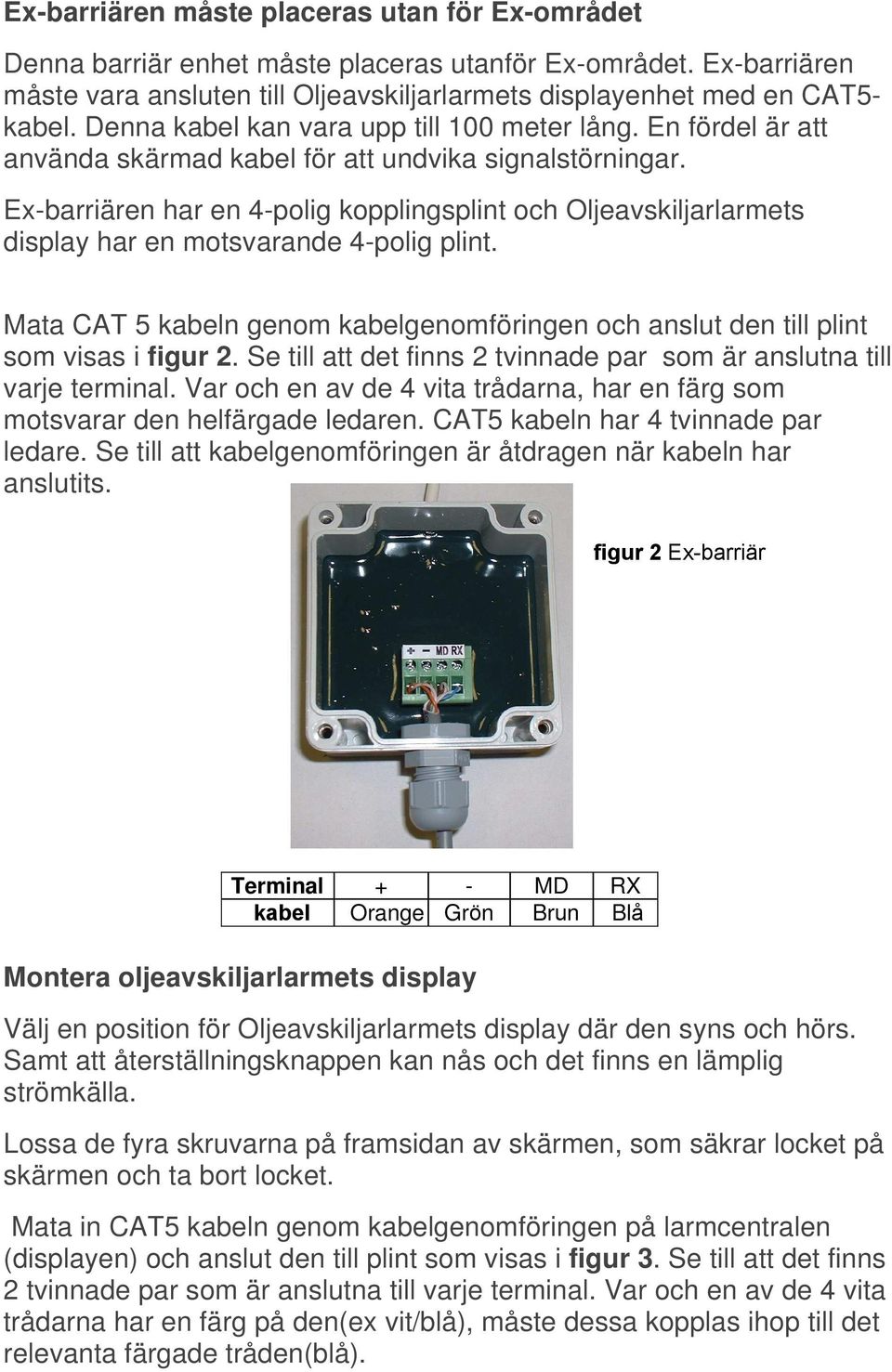

4 Ex-barriären måste placeras utan för Ex-området Denna barriär enhet måste placeras utanför Ex-området. Ex-barriären måste vara ansluten till Oljeavskiljarlarmets displayenhet med en CAT5- kabel. Denna kabel kan vara upp till 100 meter lång. En fördel är att använda skärmad kabel för att undvika signalstörningar. Ex-barriären har en 4-polig kopplingsplint och Oljeavskiljarlarmets display har en motsvarande 4-polig plint. Mata CAT 5 kabeln genom kabelgenomföringen och anslut den till plint som visas i figur 2. Se till att det finns 2 tvinnade par som är anslutna till varje terminal. Var och en av de 4 vita trådarna, har en färg som motsvarar den helfärgade ledaren. CAT5 kabeln har 4 tvinnade par ledare. Se till att kabelgenomföringen är åtdragen när kabeln har anslutits. figur 2 Ex-barriär Terminal + - MD RX kabel Orange Grön Brun Blå Montera oljeavskiljarlarmets display Välj en position för Oljeavskiljarlarmets display där den syns och hörs. Samt att återställningsknappen kan nås och det finns en lämplig strömkälla. Lossa de fyra skruvarna på framsidan av skärmen, som säkrar locket på skärmen och ta bort locket. Mata in CAT5 kabeln genom kabelgenomföringen på larmcentralen (displayen) och anslut den till plint som visas i figur 3. Se till att det finns 2 tvinnade par som är anslutna till varje terminal. Var och en av de 4 vita trådarna har en färg på den(ex vit/blå), måste dessa kopplas ihop till det relevanta färgade tråden(blå).

5 Skruva fast displayen på väggen, eller där den skall placeras. Återmontera locket på displayen. Se till att kabelgenomföringen är åtdragen när kabeln har anslutits. Obs: Anslut inte strömkabeln till displayen innan CAT 5-kabel har anslutits till oljeavskiljarlarmets Ex-barriär och locket skruvats åter. figur 3 Display Terminal + - MD RX kabel Orange Grön Brun Blå Alla lampor bör tändas på displayen tills den mottar en signal. När en bra signal tas emot till oljeavskiljarlarmets display, kommer lampa för power och HW Link förbli tända. Under normal drift kontrollerar signalenheten givaren var 6:e sekund. Blir det än förändring på oljenivån dvs. ett larm så kommer detta att sändas vidare till displayen. När en larmsignal hörs, skall användaren trycka på reset knappen för att registrera det faktum att larmet har noterats. Larmets lampa förblir på tills en ny signal mottas med att givaren befinner sig i rent vattnen. Tänk på att om givaren hänger i luft kommer den att fortsätta larma.

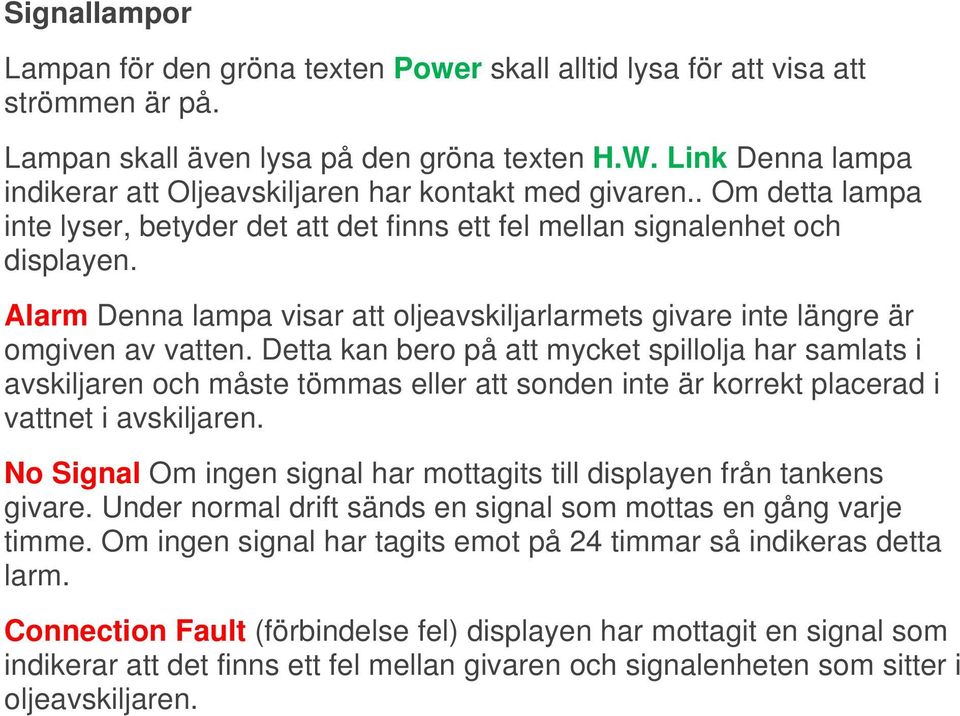

6 Signallampor Lampan för den gröna texten Power skall alltid lysa för att visa att strömmen är på. Lampan skall även lysa på den gröna texten H.W. Link Denna lampa indikerar att Oljeavskiljaren har kontakt med givaren.. Om detta lampa inte lyser, betyder det att det finns ett fel mellan signalenhet och displayen. Alarm Denna lampa visar att oljeavskiljarlarmets givare inte längre är omgiven av vatten. Detta kan bero på att mycket spillolja har samlats i avskiljaren och måste tömmas eller att sonden inte är korrekt placerad i vattnet i avskiljaren. No Signal Om ingen signal har mottagits till displayen från tankens givare. Under normal drift sänds en signal som mottas en gång varje timme. Om ingen signal har tagits emot på 24 timmar så indikeras detta larm. Connection Fault (förbindelse fel) displayen har mottagit en signal som indikerar att det finns ett fel mellan givaren och signalenheten som sitter i oljeavskiljaren.

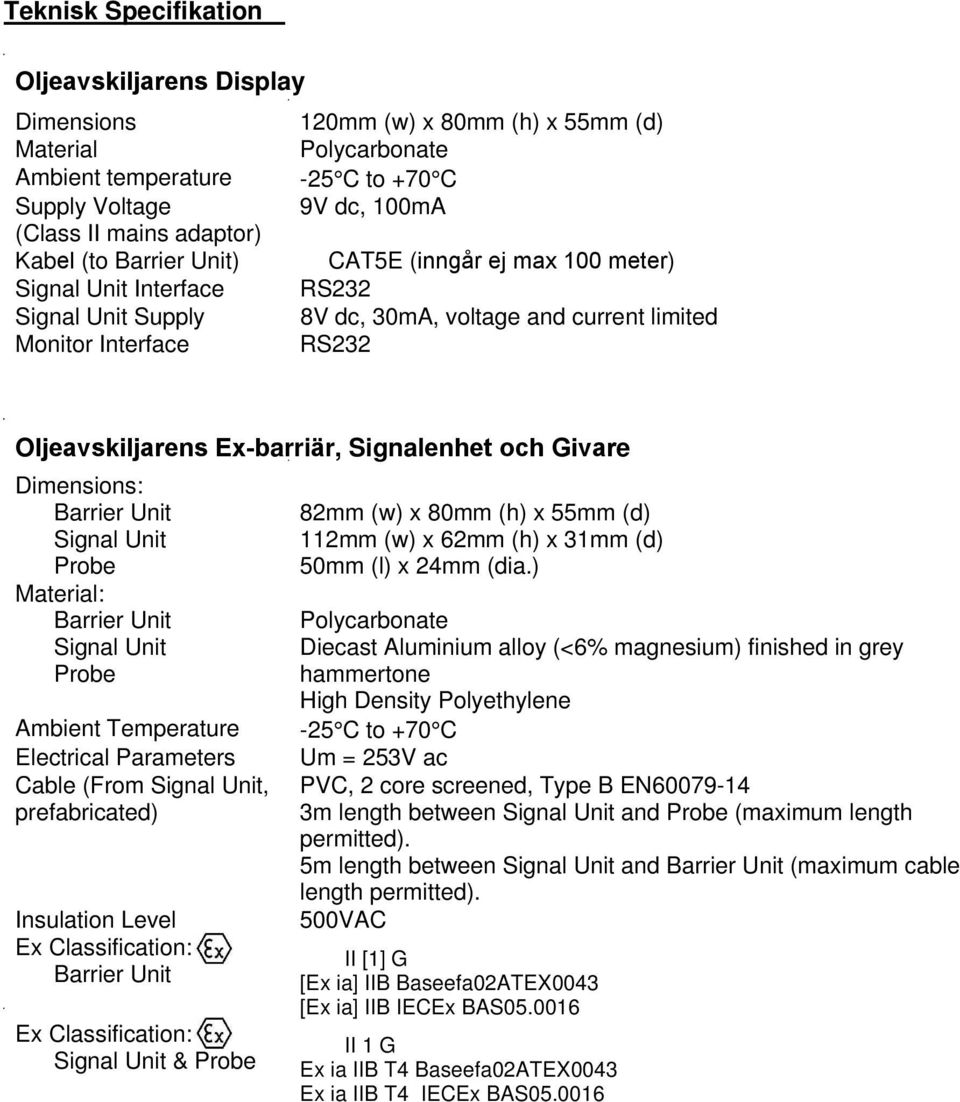

7 Teknisk Specifikation Oljeavskiljarens Display Dimensions 120mm (w) x 80mm (h) x 55mm (d) Material Polycarbonate Ambient temperature -25 C to +70 C Supply Voltage 9V dc, 100mA (Class II mains adaptor) Kabel (to Barrier Unit) CAT5E (inngår ej max 100 meter) Signal Unit Interface RS232 Signal Unit Supply 8V dc, 30mA, voltage and current limited Monitor Interface RS232 Oljeavskiljarens Ex-barriär, Signalenhet och Givare Dimensions: Barrier Unit Signal Unit Probe Material: Barrier Unit Signal Unit Probe Ambient Temperature Electrical Parameters Cable (From Signal Unit, prefabricated) Insulation Level Ex Classification: Barrier Unit Ex Classification: Signal Unit & Probe 82mm (w) x 80mm (h) x 55mm (d) 112mm (w) x 62mm (h) x 31mm (d) 50mm (l) x 24mm (dia.) Polycarbonate Diecast Aluminium alloy (<6% magnesium) finished in grey hammertone High Density Polyethylene -25 C to +70 C Um = 253V ac PVC, 2 core screened, Type B EN m length between Signal Unit and Probe (maximum length permitted). 5m length between Signal Unit and Barrier Unit (maximum cable length permitted). 500VAC II [1] G [Ex ia] IIB Baseefa02ATEX0043 [Ex ia] IIB IECEx BAS II 1 G Ex ia IIB T4 Baseefa02ATEX0043 Ex ia IIB T4 IECEx BAS
