1 GE Lighting Installationsanvisning Lumination TM LED-lampor (BL-serien kontinuerlig rampbelysning) INNAN DU BÖRJAR Läs dessa anvisningar noga i sin helhet. VARNING RISK FÖR ELEKTRISKA STÖTAR Stäng av strömmen före kontroll, installation eller demontering. Jorda det elektriska höljet korrekt. Spara dessa anvisningar Får endast användas på avsett sätt angivet av tillverkaren. Om du har frågor ska du kontakta tillverkaren. Viktigt V 60 Hz maximalt 33 meter lampor (flera enheter) kan anslutas i en kontinuerlig ledningsramp V 50/60 Hz maximalt 64 meter lampor kan anslutas i en kontinuerlig ledningsramp. Se tekniskt datablad beträffande elektriska egenskaper för att säkerställa säker installation. Under inga omständigheter får den maximala drivströmmen genom anslutna armaturer överstiga 12 A. Förberedelse av elektriska ledningar Elektriska krav LED-drivdonet måste matas med VAC, 50/60 Hz och anslutas till en separat, korrekt jordad krets. Använd min. 600 V 75 C matningsledare. BRANDFARA Följ alla IEC-standarder och lokala standarder. Använd endast IEC-godkända ledningar för ingående/utgående anslutningar. Min. dimension 14 AWG (0,75 mm 2 ). Förpackningens innehåll Lampa utan gavlar Universalkonsoler (4 st) M3 12 mm skruvar för installation av konsol (8 st) M3 vingmutter (8 st) Takskeneskruv för infästning av konsol (4 st) M4 16 mm skruv för infästning konsol till konsol (2 st) M4 mutter för infästning konsol till konsol (2 st) Primär spridare Lågreflekterande spridare (tillval) med skyddsfolie Kopplingsstift (2 st) Verktyg och komponenter som behövs För installation av gavel: Krysspårskruvmejsel För infästning konsol till konsol: 7 mm skruvnyckel eller hylsnyckel BL-serien 4 breda gavlar SKU BL-serien CE kontinuerlig ledarkabel (1 10 V) SKU BL-serien CE kontinuerlig ledarkabel (DALI) SKU Jordningsanvisningar Jordning och anslutning av hela systemet ska utföras enligt nationella och lokala bestämmelser. imagination at work

Spara dessa anvisningar Får endast användas på avsett sätt angivet av tillverkaren. Om du har frågor ska du kontakta tillverkaren.

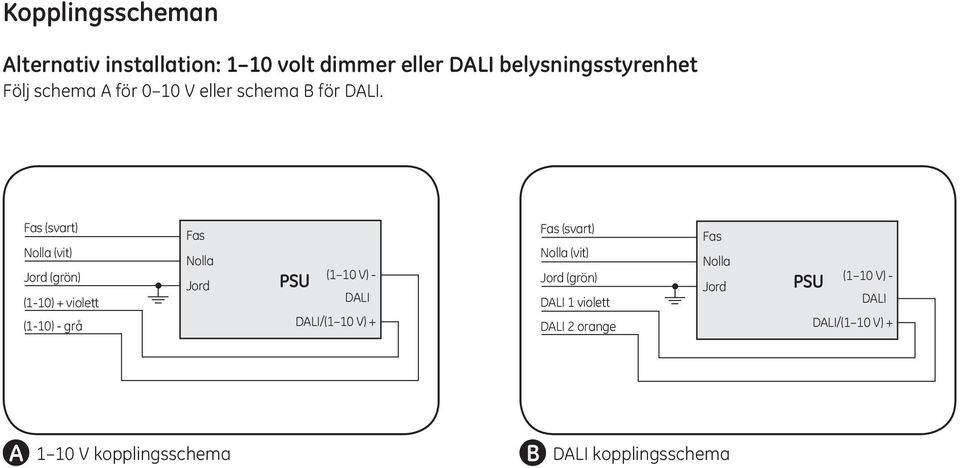

2 Kopplingsscheman Alternativ installation: 1 10 volt dimmer eller DALI belysningsstyrenhet Följ schema A för 0 10 V eller schema B för DALI. Fas (svart) Nolla (vit) Jord (grön) (1-10) + violett (1-10) - grå Fas Nolla Jord PSU (1 10 V) - DALI DALI/(1 10 V) + Fas (svart) Nolla (vit) Jord (grön) DALI 1 violett DALI 2 orange Fas Nolla Jord PSU (1 10 V) - DALI DALI/(1 10 V) + A 1 10 V kopplingsschema B DALI kopplingsschema

Fas (svart) Nolla (vit) Jord (grön) (1-10) + violett (1-10) - grå Fas Nolla Jord PSU (1 10 V) - DALI

3 Preliminära elanslutningar Dimmerkabel (tillval) Växelströmskabel Svart Vit Grön/gul Grå eller Orange Violett Kopplingsplint Endast första enheten 1 Lossa kabelgenomföringsmuttrarna för att sätta in växelströmskabeln. Sätt in dimmerkabeln (tillval) i den mindre kabelgenomföringen. Extra ledningskontaktdon 2 Anslut växelströmskabeln och dimmerledningarna till kopplingsplinten för ledningskontaktdonet: Svart till L1, Vit till N, Grön/gul till jord, Grå till D1 och Violett till D2 för 1 10 V eller Orange till D1 och Violett till D2 för DALI. Obs: Använd BL-serien CE kontinuerlig ledarkabel (1 10 V) SKU eller BL-serien CE kontinuerlig ledarkabel (DALI) SKU Genomgående ledning 3 Anslut tillbehörssatsen till den genomgående ledningen. Tryck in ledningarna i armaturen. 4 Snäpp fast kopplingsplinten på den fabriksmonterade hållaren. Var försiktig så att inte ledningarna skadas när de trycks in i höljet. Installation av lampa Med den medföljande universalkonsolen passar produkten till följande skenor av USG typ: DX, DXI, DXT, DXF, DXM. DX DXM/ DXT(G) DXM/ DXT(G) DX Referensbild (till höger) för att bestämma vilket hål som ska användas för en viss skena. DXT(F) DXI DXF DXF DXI DXT(F) Säkerhetsskruvhål. Ett behövs, andra är valfria.

Extra ledningskontaktdon 2 Anslut växelströmskabeln och dimmerledningarna till kopplingsplinten för ledningskontaktdonet: Svart till L1, Vit till N, Grön/gul till jord, Grå till D1 och Violett till

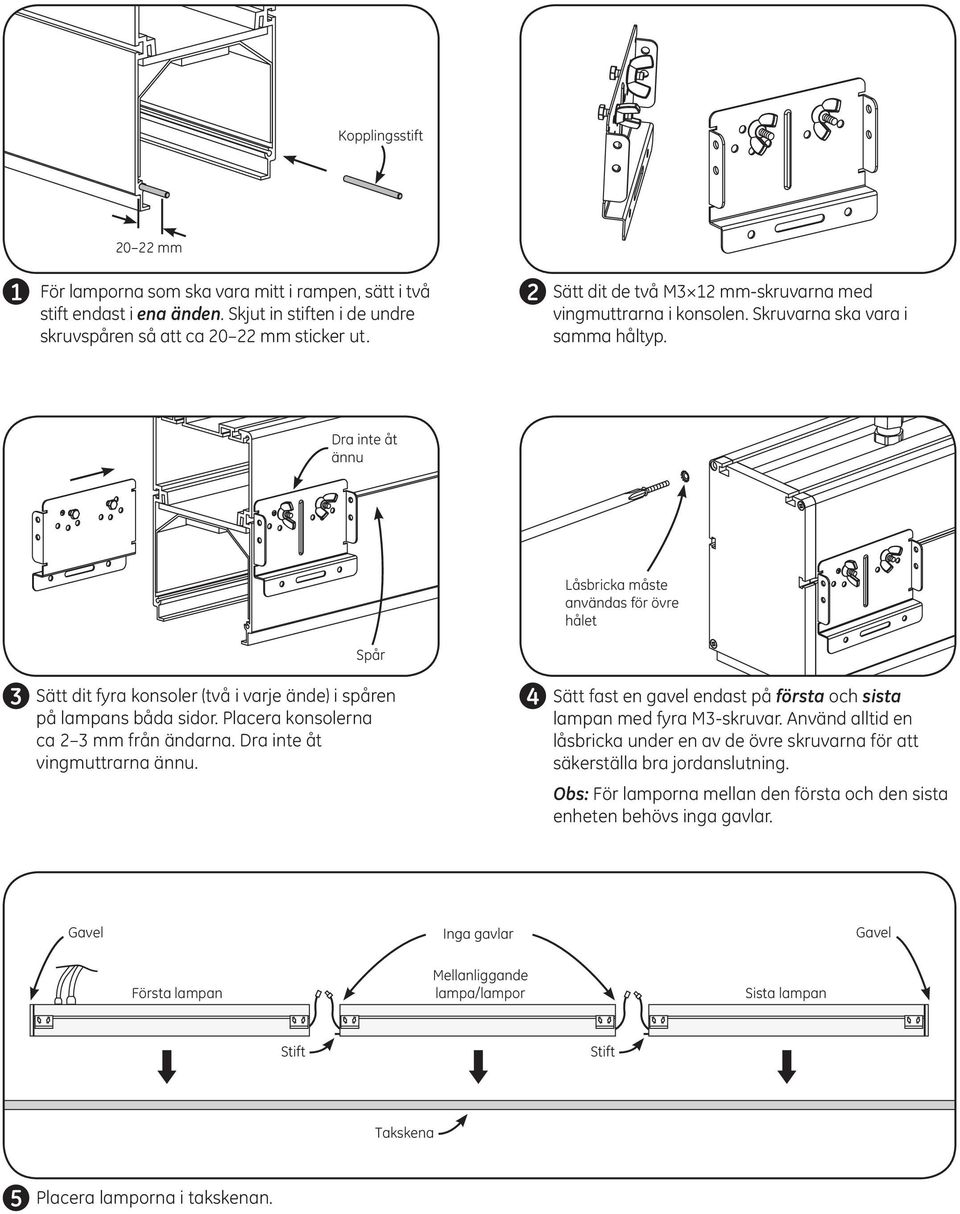

4 Kopplingsstift mm 1 För lamporna som ska vara mitt i rampen, sätt i två stift endast i ena änden. Skjut in stiften i de undre skruvspåren så att ca mm sticker ut. 2 Sätt dit de två M3 12 mm-skruvarna med vingmuttrarna i konsolen. Skruvarna ska vara i samma håltyp. Dra inte åt ännu Låsbricka måste användas för övre hålet Spår 3 Sätt dit fyra konsoler (två i varje ände) i spåren 4 på lampans båda sidor. Placera konsolerna ca 2 3 mm från ändarna. Dra inte åt vingmuttrarna ännu. Sätt fast en gavel endast på första och sista lampan med fyra M3-skruvar. Använd alltid en låsbricka under en av de övre skruvarna för att säkerställa bra jordanslutning. Obs: För lamporna mellan den första och den sista enheten behövs inga gavlar. Gavel Inga gavlar Gavel Första lampan Mellanliggande lampa/lampor Sista lampan Stift Stift Takskena 5 Placera lamporna i takskenan.

Dra inte åt ännu Låsbricka måste användas för övre hålet Spår 3 Sätt dit fyra konsoler (två i varje ände) i spåren 4 på lampans båda sidor. Placera konsolerna ca 2 3 mm från ändarna.

5 Stift 6 Koppla ihop ledningarna mellan lamporna. 7 Passa noga in stiften i den ena lampan med spåren i nästa lampa och tryck sedan ihop dem ordentligt. Se till att inga ledningar kommer i kläm. Obs: För detta steg kan en gummiklubba behöva användas. Knacka endast i lampornas överkant, inte nedtill. En säkerhetsskruv per konsol är obligatorisk, ytterligare skruvar är valfria 8 Sammanfoga konsolerna med M4-sexkantskruv och mutter. Dra åt vingmuttrarna. 9 För ökad säkerhet, använd ytterligare takskeneskruvar för att fästa konsolerna permanent i skenan. Montering av spridare VARNING Risk för personskador. Felaktig konsolmontering kan orsaka personskador eller materiella skador. Upptill: Primär spridare utan folie ELLER 1A Primär spridare Alternativ A en spridare (primär): Vinkla och skjut in spridarna i lampornas botten. Den sista spridaren måste kapas till (se Steg 2). Nedtill: Reflexfri spridare med grön folie vänd uppåt (ta bort folien innan den skjuts in) 1B Alternativ B två spridare (primär och reflexfri): Vinkla och skjut in båda spridarna i lampornas botten, och se till att spridaren med grön skyddsfolie placeras i botten (ta bort folien först). De sista spridarna måste kapas till (se Steg 2).

En säkerhetsskruv per konsol är obligatorisk, ytterligare skruvar är valfria 8 Sammanfoga konsolerna med M4-sexkantskruv och mutter. Dra åt vingmuttrarna.

6 2 Placera spridaren som ska kapas till på ett rent underlag. Sätt dit maskeringstejp över kapningsområdet. Gör en brottyta i plasten genom att skära igenom ca 50 % av plastens tjocklek med en universalkniv. 3 Placera brottytan över en bordskant och bryt försiktigt av änden. Ta bort tejpen, fila av kanten och rengör. Sätt dit spridaren enligt anvisningarna i Steg 1. Felsökning Problem Lampan lyser inte Lampan lyser svagt Lampan blinkar Lampan dämpas inte Lamporna tänds inte Lampa med genomgående ledning tänds inte Lösning Kontrollera inspänningen och kontrollera nätaggregatets ingångs-/utgångsanslutningar. Kontrollera automatsäkringen. Dimmerledningsanslutningen ska kontrolleras, och om anslutningen inte är ordentlig ska den göras om. Om ledningen är skadad ska den bytas mot en hel. Kontrollera även att dimmerledningarna inte är kortslutna. Kontrollera att nätaggregatets temperatur inte överskrider max specificerat värde. Använd Tc-punkten på nätaggregatet. Kontrollera dimmerkabelns anslutning. Kontrollera att färgen hos matningssidans ledningar överensstämmer med färgen hos ledningarna de är anslutna till. Kontrollera att LED-drivdonets kontaktdon sitter ordentligt i LED-ljuskällans kontaktdon. Kontrollera att LED-ljuskällorna är anslutna vid kopplingspunkten mellan de två lamporna. Kontrollera att ledningskontaktdonet från föregående armatur i raden sitter ordentligt i lampan som inte lyser. GE Lighting gelighting.com GE Lighting är ett dotterbolag till General Electric Company. Lumination är ett varumärke som tillhör GE Lighting Lighting Solutions, LLC. GE-märket och -logotypen är varumärken tillhörande General Electric Company GE Lighting. Vi förbehåller oss rätten till att ändra den angivna informationen utan föregående meddelande. Alla värden är konstruktionsvärden eller typvärden vid mätning under laboratorieförhållanden IND Svenska

Ta bort tejpen, fila av kanten och rengör. Sätt dit spridaren enligt anvisningarna i Steg 1.
