TigerShark 2.0. Instruktionsbok. samt installationsanvisningar

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "TigerShark 2.0. Instruktionsbok. samt installationsanvisningar"

Transkript

1 TigerShark 2.0 Instruktionsbok samt installationsanvisningar 1

2 TigerShark boat lift solutions Innehållsförteckning Komma-i-gång... 3 Kontrollpanelen...4 Lyfta/sänka båten med automatik...4 Lyfta/sänka båten manuellt...5 ivåjustering av båtlyft...6 Lyfta/sänka båten utanför båtlyftens stopplägen...7 Fjärrkontrollen...8 Lyfta/sänka båten med fjärrkontroll...8 Övriga funktioner med fjärrkontroll: Installation Stopplägesgivaren...12 Funktionsbeskrivning av stopplägesgivare...13 Justering av stopplägesgivare (lyft)...14 Justering av stopplägesgivare (sänkning)...15 Inkoppling av stopplägesgivare till kontrollpanel...16 Installation Montering av stopplägesgivare på lyftmotor Använda båtlyft utan stopplägesgivare Säkerhetsstoppsfunktion Installation Inkoppling av lyftmotorer till kontrollpanelen Appendix Kopplingschema för kontrollpanel Programmera in en sändare till TigerShark Ta bort sändare från TigerShark

3 Komma-i-gång Hur du använder kontrollpanelen samt fjärrkontrollen till båtlyften Teckenförklaring: = Kort tryck = Håll ned/upp 3

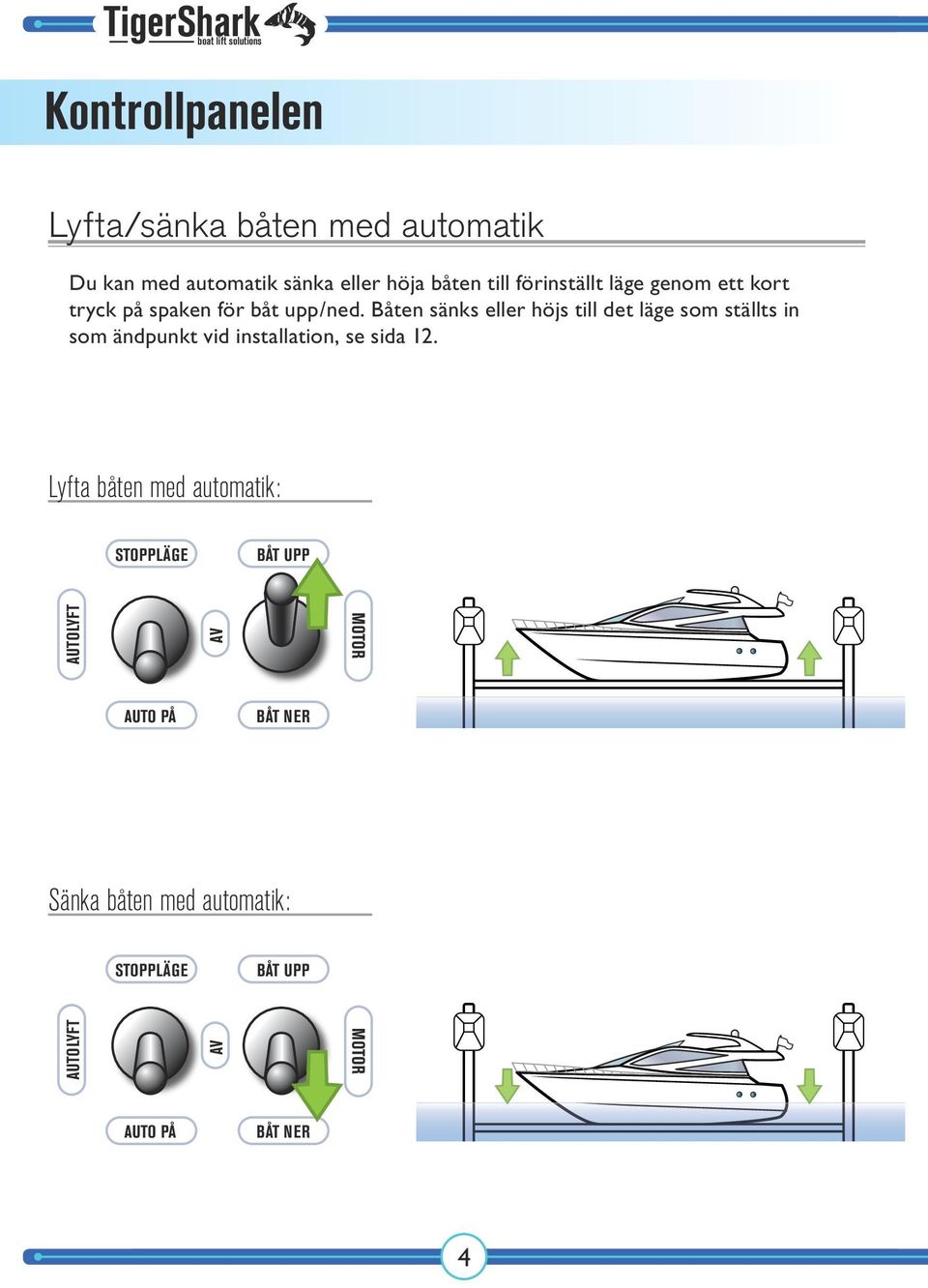

4 AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT TigerShark boat lift solutions Lyfta/sänka båten med automatik Du kan med automatik sänka eller höja båten till förinställt läge genom ett kort tryck på spaken för båt upp/ned. Båten sänks eller höjs till det läge som ställts in som ändpunkt vid installation, se sida 12. AUTOLYFT AV AV AV AV AV AV AV AV AV Lyfta båten med automatik: AUTOLYFT AUTOLYFT Kontrollpanelen AUTOLYFT AUTOLYFT Sänka båten med automatik: FT 4

5 AUTOLYFT AUTOLYFT Lyfta/sänka båten manuellt Du kan sänka eller höja båten manuellt utan att använda stoppautomatiken. är båten har höjs eller sänkts till sitt ändläge slås lyften av. Båten sänks eller höjs endast så länge spaken hålls upp eller ner. Båten kan sänkas eller höjas till det läge som ställts in som ändläge, se sida 12. AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT AV AV AV AV AV AV AV AV AV Lyfta båten manuellt: AUTOLYFT Sänka båten manuellt: 5

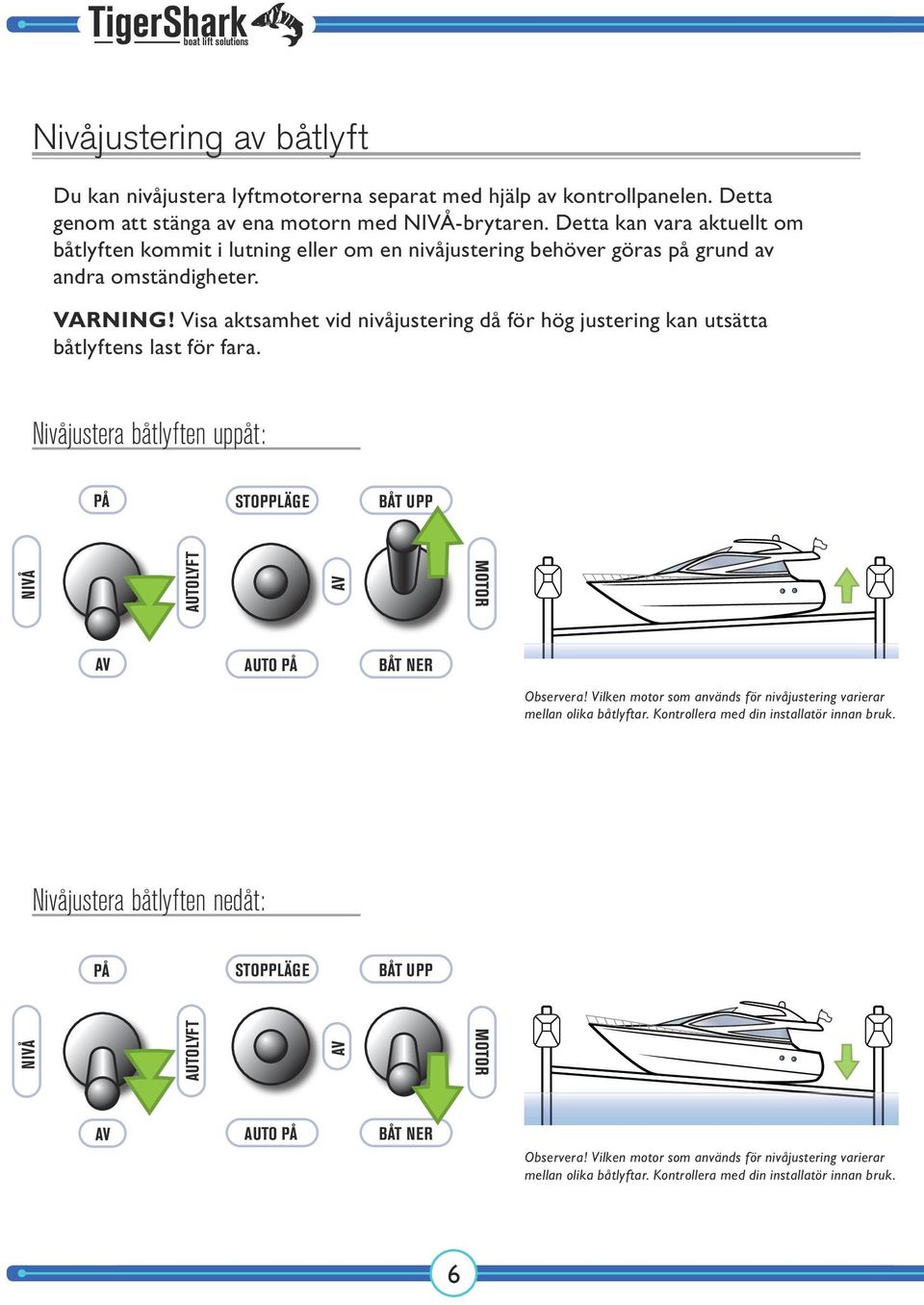

6 TigerShark boat lift solutions AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT AV AV AV AV AV AV AV AV AV ivåjustering av båtlyft LEVEL IVÅ LEVEL IVÅ Du kan nivåjustera lyftmotorerna separat med hjälp av kontrollpanelen. Detta genom att stänga av ena motorn med BÅT IVÅ-brytaren. UPP Detta kan vara aktuellt om båtlyften O kommit i lutning eller om BÅT en UPP nivåjustering behöver göras på grund av andra omständigheter. VARIG! Visa aktsamhet vid nivåjustering då för hög justering kan utsätta båtlyftens last för fara. OFF ivåjustera båtlyften uppåt: PÅ AV O OFF AUTOLYFT AUTOLYFT AUTOLYFT AUTOLYFT ivåjustera båtlyften nedåt: PÅ AUTOLYFT Observera! Vilken motor som används för nivåjustering varierar mellan olika båtlyftar. Kontrollera med din installatör innan bruk. AV Observera! Vilken motor som används för nivåjustering varierar mellan olika båtlyftar. Kontrollera med din installatör innan bruk. 6

7 Lyfta/sänka båten utanför båtlyftens stopplägen Du kan sänka eller höja båten utanför de förinställda stopplägena för båt-. lyften. Detta kan vara användbart vid t.ex. låg eller högvatten då lyften inte går.tillräckligt lågt eller högt. Håll spaken mot för att komma förbi det automatiska stoppet. VARIG! Att lyfta/sänka båten utanför förinställda ändlägen kan orsaka allvarliga skador på utrustningen vid oaktsamhet. Var därför mycket försiktig vid användandet av denna funktion. AUTOLYFT Lyfta utanför stopplägen: AUTOLYFT AV AV AUTOLYFT TOLYFT AUTOLYFT AUTOLYFT AV AV AV AV Sänka utanför stopplägen: 7

8 TigerShark boat lift solutions Fjärrkontrollen Lyfta/sänka båten med fjärrkontroll Du kan med automatik sänka eller höja båten till förinställt läge genom ett kort tryck på knapparna för båt upp/ned. Båten sänks eller höjs till det läge som ställts in som ändpunkt vid installation. Lyfta båten med automatik*: 1 2 Tryck ned båda pilknapparna. Lysdioden tänds upp. 2 *) Varning: Om din båtlyft ej är utrustad med en stopplägesgivare existerar ej denna automatiska stoppfunktion. Du måste då hålla knapparna nedtryckta under hela processen, tänk då på att båtlyften kan köras utanför sina maxlägen vilket kan skada utrustningen. Ett tryck på uppknappen höjer båtlyften till stoppläget. Sändaren stänger av sig efter 4 sekunders inaktivitet. För återaktivering, repetera steg 1. ot: Sändaren är redan ihopparad med motagaren. 8

9 Sänka båten med automatik*: 1 2 Tryck ned båda pilknapparna. Lysdioden tänds upp. 2 *) Varning: Om din båtlyft ej är utrustad med en stopplägesgivare existerar ej denna automatiska stoppfunktion. Du måste då hålla knapparna nedtryckta under hela processen, tänk då på att båtlyften kan köras utanför sina maxlägen vilket kan skada utrustningen. Ett tryck på nerknappen sänker båtlyften till stoppläget. Sändaren stänger av sig efter 4 sekunders inaktivitet. För återaktivering, repetera steg 1. ot: Sändaren är redan ihopparad med motagaren. 9

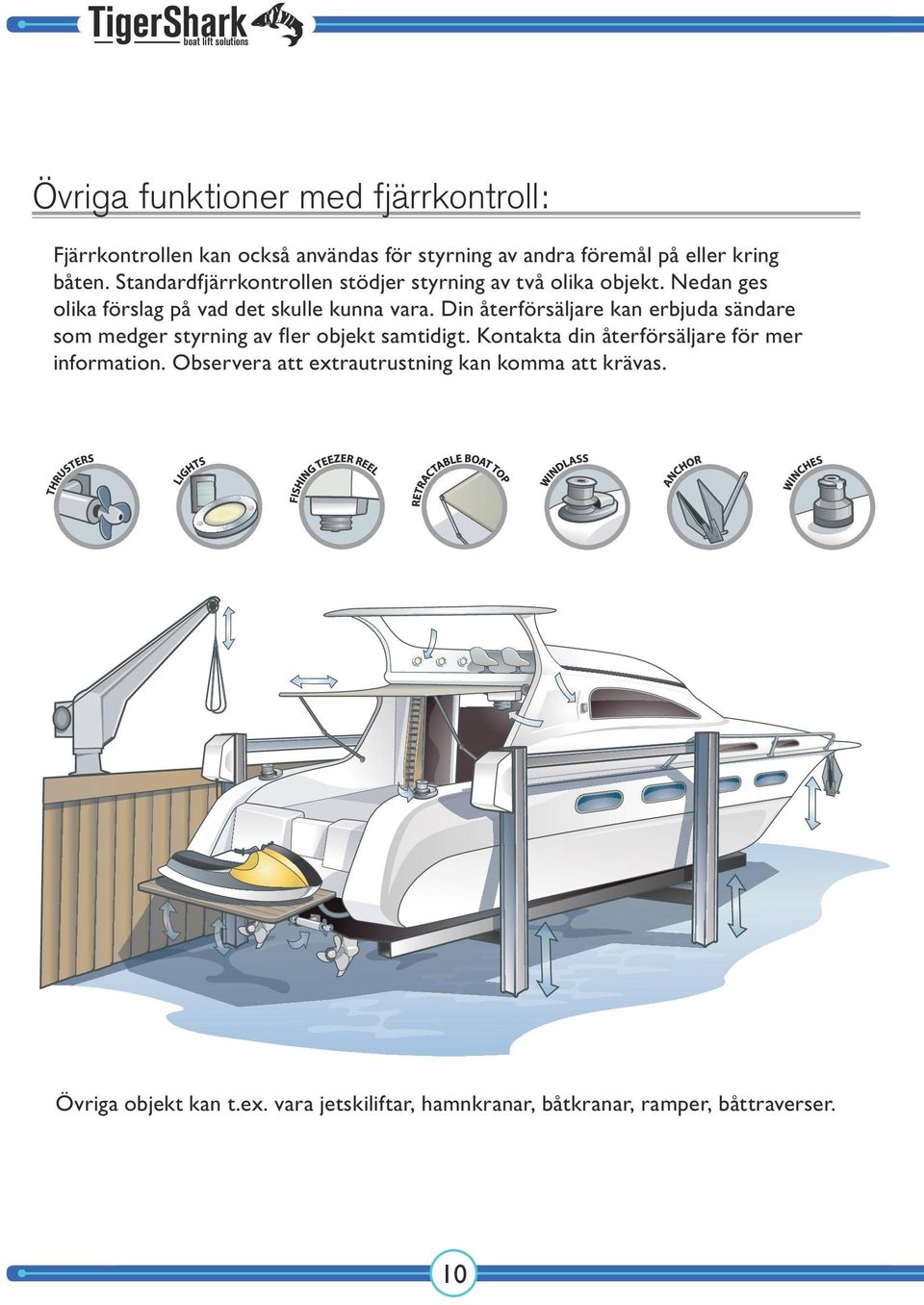

10 TigerShark boat lift solutions Övriga funktioner med fjärrkontroll: Fjärrkontrollen kan också användas för styrning av andra föremål på eller kring båten. Standardfjärrkontrollen stödjer styrning av två olika objekt. edan ges olika förslag på vad det skulle kunna vara. Din återförsäljare kan erbjuda sändare som medger styrning av fler objekt samtidigt. Kontakta din återförsäljare för mer information. Observera att extrautrustning kan komma att krävas. Övriga objekt kan t.ex. vara jetskiliftar, hamnkranar, båtkranar, ramper, båttraverser. 10

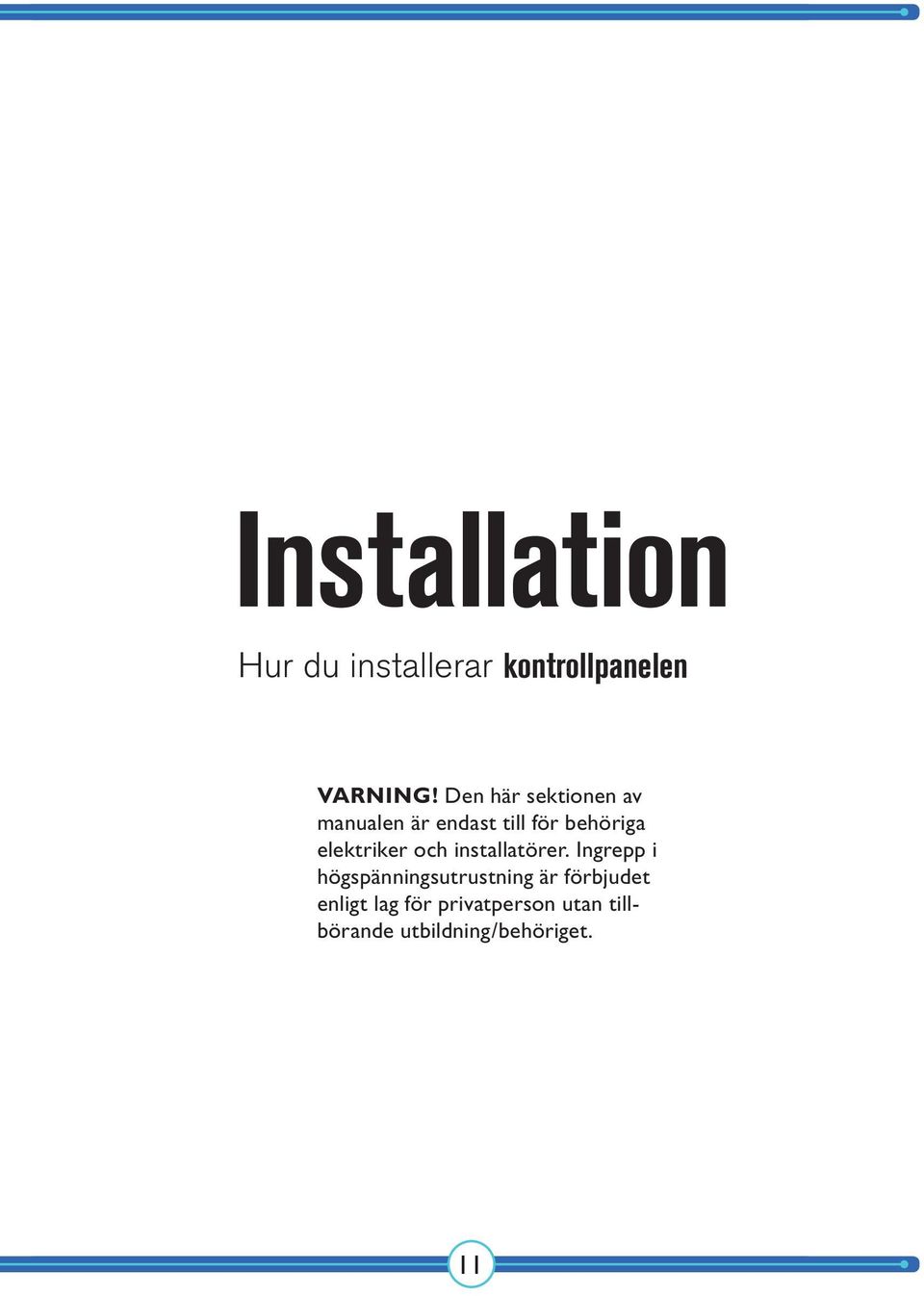

11 Installation Hur du installerar kontrollpanelen VARIG! Den här sektionen av manualen är endast till för behöriga elektriker och installatörer. Ingrepp i högspänningsutrustning är..förbjudet enligt lag för privatperson utan tillbörande utbildning/behöriget. 11

12 TigerShark boat lift solutions Stopplägesgivaren Stopplägesgivaren sitter i anslutning på motorn för båtlyften. Det är en enhet som med hjälp av mikrobrytare känner av hur högt eller lågt båtlyften är hissad. är båtlyften är i toppläget aktiveras en brytare för högläge och bryter strömmen till motorn. är båtlyften är i sitt bottenläge aktiveras en brytare för lågläge och bryter strömmen till motorn. Mikrobrytare Justeringsskruvar Brytarvred Motoranslutning 12

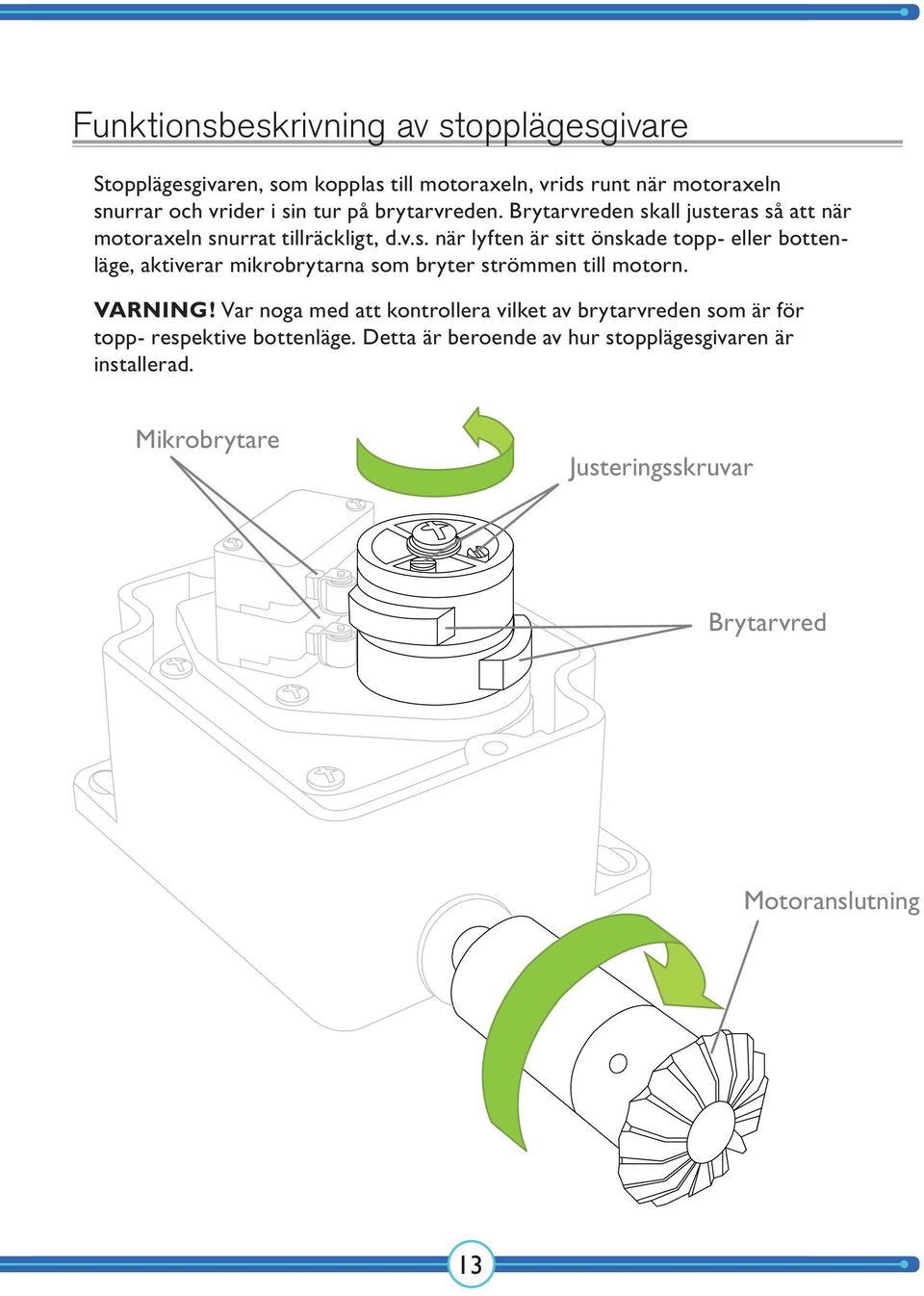

13 Funktionsbeskrivning av stopplägesgivare Stopplägesgivaren, som kopplas till motoraxeln, vrids runt när motoraxeln.snurrar och vrider i sin tur på brytarvreden. Brytarvreden skall justeras så att när motoraxeln snurrat tillräckligt, d.v.s. när lyften är sitt önskade topp- eller bottenläge, aktiverar mikrobrytarna som bryter strömmen till motorn. VARIG! Var noga med att kontrollera vilket av brytarvreden som är för topp- respektive bottenläge. Detta är beroende av hur stopplägesgivaren är installerad. Mikrobrytare Justeringsskruvar Brytarvred Motoranslutning 13

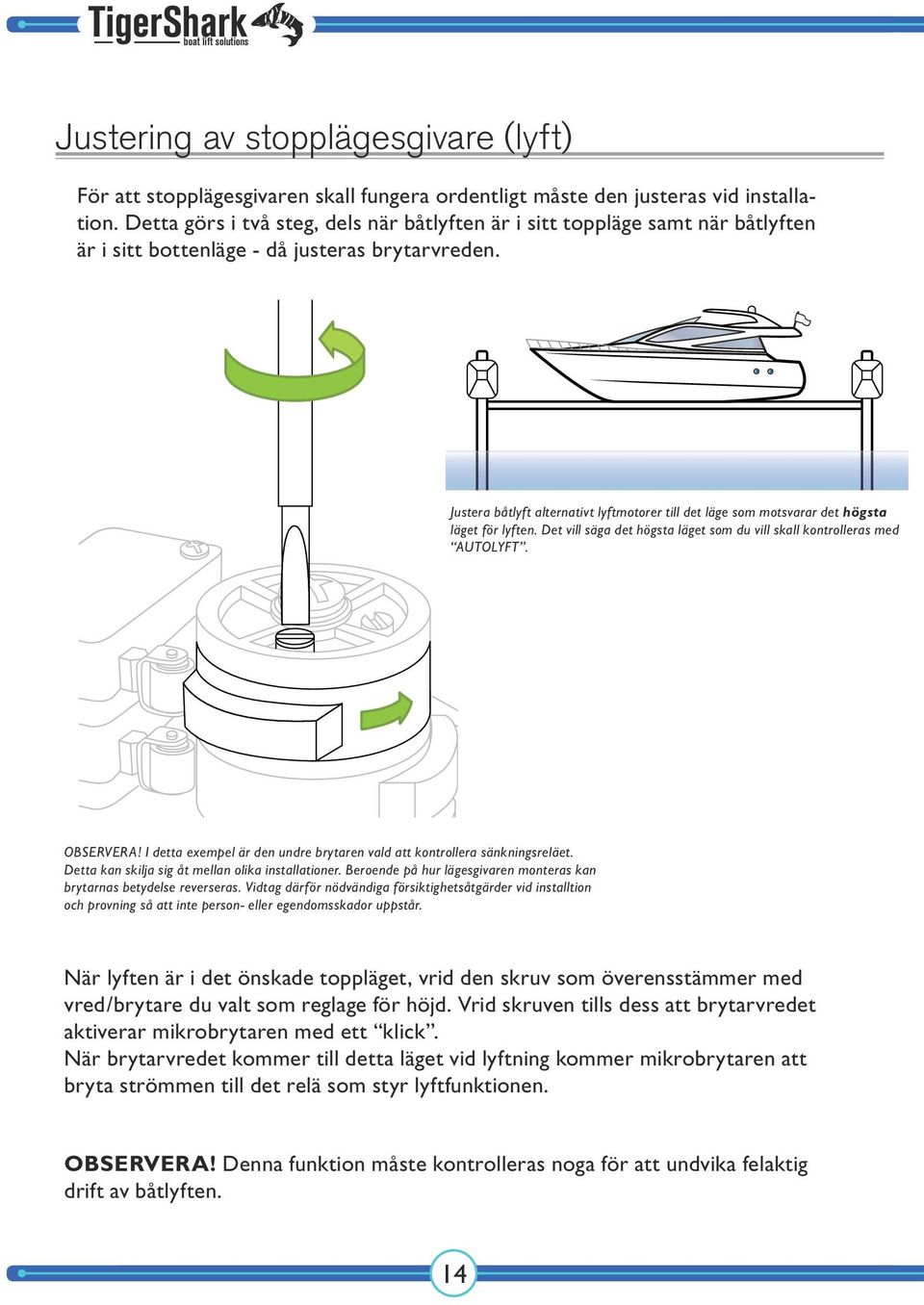

14 TigerShark boat lift solutions Justering av stopplägesgivare (lyft) För att stopplägesgivaren skall fungera ordentligt måste den justeras vid installation. Detta görs i två steg, dels när båtlyften är i sitt toppläge samt när båtlyften är i sitt bottenläge - då justeras brytarvreden. Justera båtlyft alternativt lyftmotorer till det läge som motsvarar det högsta läget för lyften. Det vill säga det högsta läget som du vill skall kontrolleras med AUTOLYFT. OBSERVERA! I detta exempel är den undre brytaren vald att kontrollera sänkningsreläet. Detta kan skilja sig åt mellan olika installationer. Beroende på hur lägesgivaren monteras kan brytarnas betydelse reverseras. Vidtag därför nödvändiga försiktighetsåtgärder vid installtion och provning så att inte person- eller egendomsskador uppstår. är lyften är i det önskade toppläget, vrid den skruv som överensstämmer med vred/brytare du valt som reglage för höjd. Vrid skruven tills dess att brytarvredet aktiverar mikrobrytaren med ett klick. är brytarvredet kommer till detta läget vid lyftning kommer mikrobrytaren att bryta strömmen till det relä som styr lyftfunktionen. OBSERVERA! Denna funktion måste kontrolleras noga för att undvika felaktig drift av båtlyften. 14

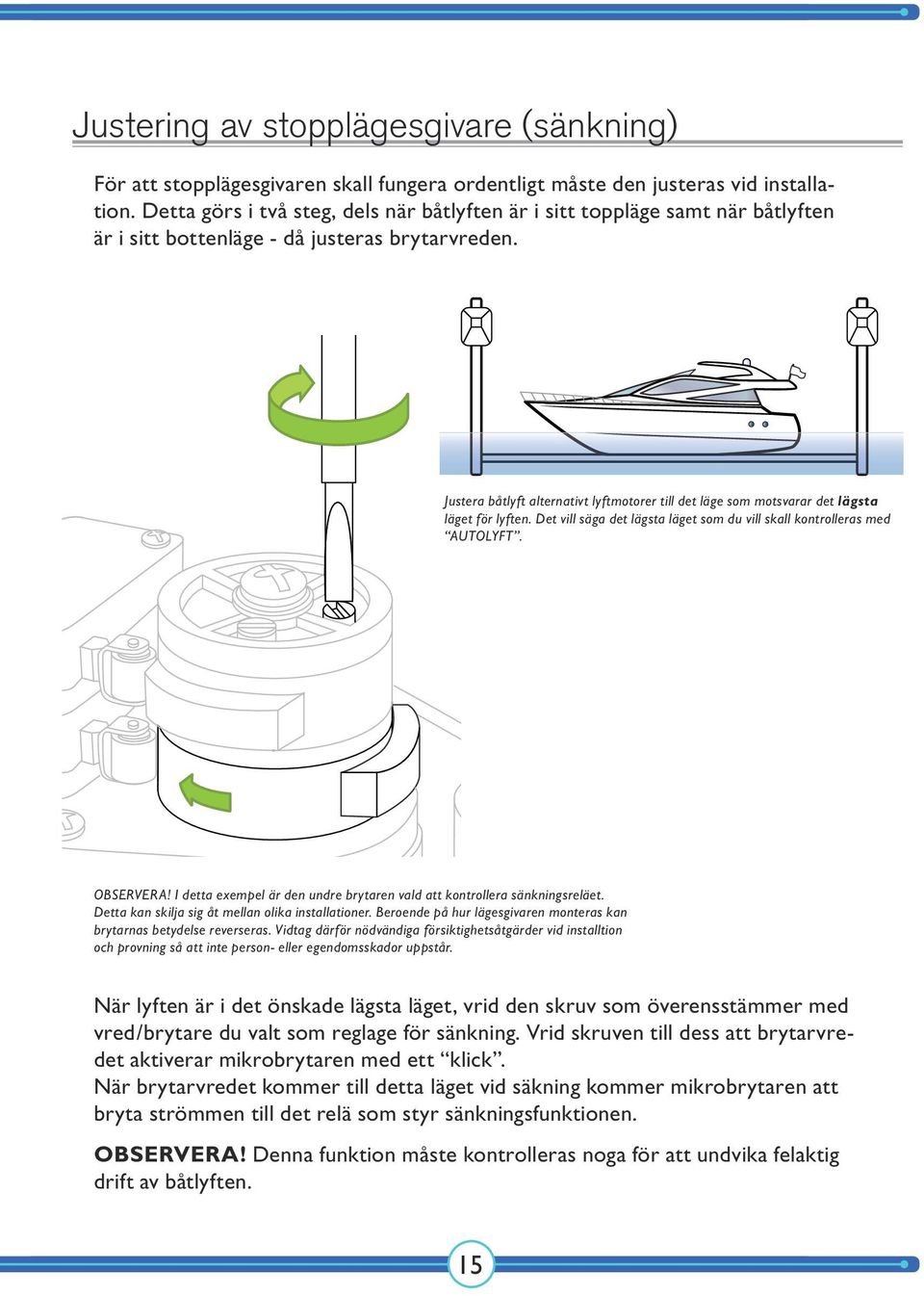

15 Justering av stopplägesgivare (sänkning) För att stopplägesgivaren skall fungera ordentligt måste den justeras vid installation. Detta görs i två steg, dels när båtlyften är i sitt toppläge samt när båtlyften är i sitt bottenläge - då justeras brytarvreden. Justera båtlyft alternativt lyftmotorer till det läge som motsvarar det lägsta läget för lyften. Det vill säga det lägsta läget som du vill skall kontrolleras med AUTOLYFT. OBSERVERA! I detta exempel är den undre brytaren vald att kontrollera sänkningsreläet. Detta kan skilja sig åt mellan olika installationer. Beroende på hur lägesgivaren monteras kan brytarnas betydelse reverseras. Vidtag därför nödvändiga försiktighetsåtgärder vid installtion och provning så att inte person- eller egendomsskador uppstår. är lyften är i det önskade lägsta läget, vrid den skruv som överensstämmer med vred/brytare du valt som reglage för sänkning. Vrid skruven till dess att brytarvredet aktiverar mikrobrytaren med ett klick. är brytarvredet kommer till detta läget vid säkning kommer mikrobrytaren att bryta strömmen till det relä som styr sänkningsfunktionen. OBSERVERA! Denna funktion måste kontrolleras noga för att undvika felaktig drift av båtlyften. 15

16 TigerShark boat lift solutions Inkoppling av stopplägesgivare till kontrollpanel edan visas hur kopplingarna skall ske från mikrobrytarnas poler till kopplingsplinten i kontrollpanelen. Kopplingar mellan kontrollpanel och radiomottagare. C A R 1 B 1 O 1 R 2 B 2 O 2 L2 L1 B A C B A BLÅ RÖD SVART C B A A VARIG! Det är mycket viktigt att installationen av detta moment görs noggrant och genomtänkt. Om mikrobrytarna kopplas fel vilket medför att dess funktion sätts ur spel kommer lyften ITE att stanna vid de automatiska stopplägena med allvarliga skador på utrustningen som följd. Prova därför lyftutrustningen utan lyftautomatik innan driftsättning, se avsnitt Lyfta/sänka båten utanför båtlyftens stopplägen för information om hur detta görs. TIPS! Om båtlyften inte..stannar vid ändläget kan det åtgärdas..enklast genom att växla ledare B och C i plinten. Då reverseras..brytarvredens funktion. 16

17 Installation Hur du installerar stopplägesgivaren samt säkerhetsstoppsfunktion VARIG! Den här sektionen av manualen är endast till för behöriga elektriker och installatörer. Ingrepp i högspänningsutrustning är..förbjudet enligt lag för privatperson utan tillbörande utbildning/behöriget. 17

18 TigerShark boat lift solutions Montering av stopplägesgivare på lyftmotor Montering av stopplägesgivaren kan se ut på olika sett beroende på vilken typ av båtlyft den skall installeras på. Här följer ett par exempel. Stopplägesgivare Vevaxel Lyftmotor På bilden här är stopplägesgivaren monterad i 90 graders vinkel mot vevaxeln. Motoranslutningens kugghjul på stopplägesgivaren är kopplad till ett kugghjul på båtlyftens vevaxel. OBSERVERA! Denna funktion måste kontrolleras noga för att undvika felaktig drift av båtlyften. 18

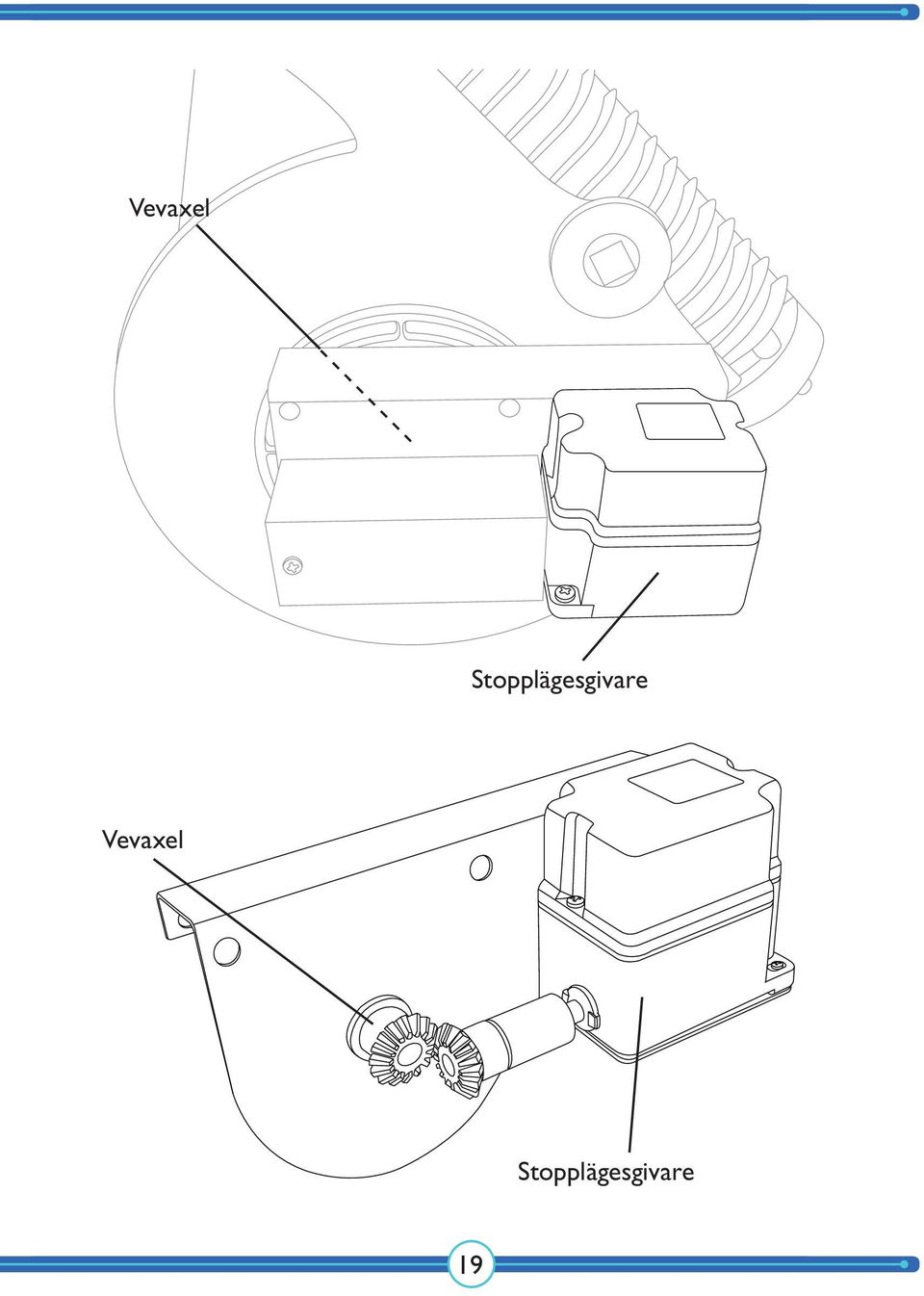

19 Vevaxel Stopplägesgivare Vevaxel Stopplägesgivare 19

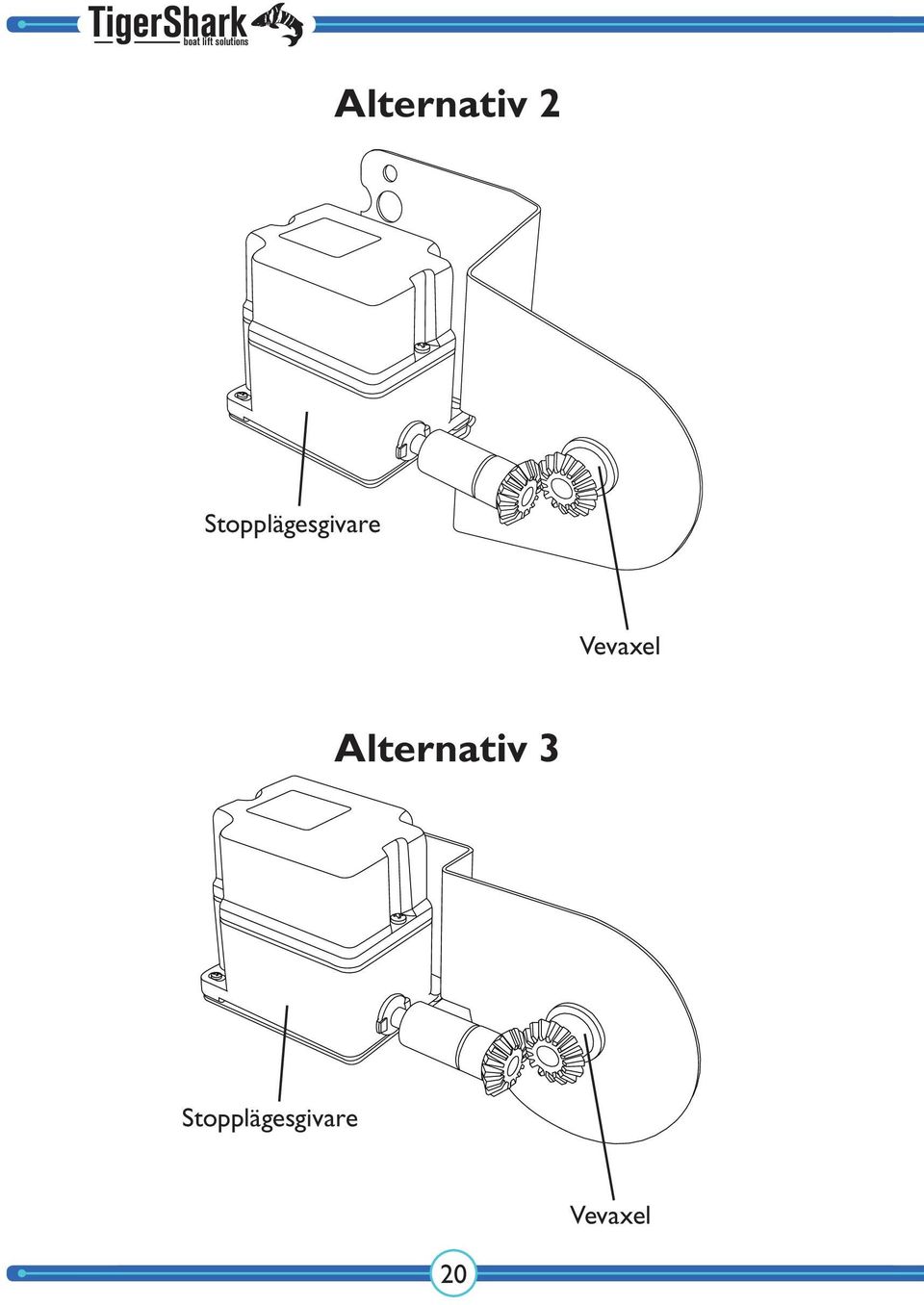

20 TigerShark boat lift solutions Alternativ 2 Stopplägesgivare Vevaxel Alternativ 3 Stopplägesgivare Vevaxel 20

21 Alternativ 4 Stopplägesgivare 21

22 TigerShark boat lift solutions Använda båtlyft utan stopplägesgivare. Om systemet skall användas utan stopplägesgivare måste systemet mofifieras något för att fjärrkontrollen skall kunna användas. edan beskrivs de steg som måste genomföras. 1 Montera byglingstråd i radiomottagaren Sätt dit en byglingstråd mellan terminal 1-2 och 2-3. Använd 1 mm kabel. *) Varning: Om denna modifikation utförs så tar man bort den automatiska stoppfunktionen. Båtlyften då kan köras utanför sina maxlägen vilket kan skada utrustningen. 2 Ta bort den gula samt grå kabeln från switchen enligt schemat nedan Den övre gula och grå kablen skall tas bort. Efter steg 1 & 2 har genomförts kan båtlyften höjas/sänkas genom att hålla knapparna nedtryckta på fjärrkontrollen. Alternativt använda nivåkontrollen på kontrollpanelens framsida. 22

23 Säkerhetsstoppsfunktion Tigershark 2.0 har flera säkerhetsfunktioner som standard för att förebygga problem. För att göra lyften ännu säkrare kan ytterligare en funktion aktiveras. Aktiveringen av denna funktion kräver att TigerShark 2.0 är färdiginkopplad samt funktionstestad. OBS! är säkerhetsstoppsfunktionen kopplats in skall liften testas så man kan verifiera att programmeringen lyckades. Aktivera säkerhetsstoppsfunktion: 1. Genomför en fullständig lyftcykel, upp samt ner, för att säkerställa att ändlägena på lyften befinner sig på rätt platser. 2. Sänk lyften till den nedersta positionen, lyften skall AUTO stanna PÅ när stopplägesgivaren känner av bottenläget. AUTOLYFT AUTOLYFT AV AV ~ 3. Tryck på angiven knapp på radiomottagaren. En röd lysdiod tänds.. 4. Tryck omedelbart brytaren till 5. Lyften går upp, och stannar när stopplägesbrytaren känner av toppläget. Radiomottagaren lagrar tiden det tagit för lyften att nå hela vägen upp. 6. är radiomottagaren lagrat tiden kommer en gul lysdiod att blinka i radiomottagaren. Detta kan vara svårt att se därför rekommenderar vi att man testar funktionen manuellt. Manuellt test av säkerhetsfunktionen: 1. Justera stopplägesbrytarens topposition till ett läge högre upp än innan. 2. Sänk lyften till dess lägsta nivå. 3. Höj lyften, antingen manuellt eller med sändaren. 4. Lyften skall nu stanna innan stopplägesbrytaren aktiveras. 5. Återställ stopplägesbrytaren till dess tidigare position. AUTOLYFT AUTOLYFT AV AV 23

24 TigerShark boat lift solutions medvetet lämnad blank 24

25 Installation Hur du kopplar in lyftmotorer till kontrollpanelen VARIG! Den här sektionen av manualen är endast till för behöriga elektriker och installatörer. Ingrepp i högspänningsutrustning är..förbjudet enligt lag för privatperson utan tillbörande utbildning/behöriget. 25

26 TigerShark boat lift solutions Inkoppling av lyftmotorer till kontrollpanelen På marknaden finns ett antal olika motorlösningar, här tas de vanligaste upp. Observera att just er motor kan saknas. Läs då bruksanvisningarna för er motor för rätt inkoppling. Inkopplingssymboler = Toppklämma = Skruv = Stift Standard färgkodad motor 230 V A.O. Smith, Baldor, Dayton, Electrogear, Emerson, Leeson, Lincon, Marathon and other colored motor wires. R 1 B 1 O 1 R 2 B 2 O 2 Motor RÖD Motor BLÅ Motor GUL Motor ORAGE Motor VIT MOTOR SVART Motor RÖD Motor BLÅ Motor GUL Motor ORAGE Motor VIT MOTOR SVART GROUD RÖD SVART ORAGE AVÄDS EJ GROUD RÖD SVART ORAGE AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 26

27 Standard T-motor 230 V A.O. Smith, Baldor, Dayton, Deco, GE, Electrogear, Emerson, Leeson, Lincon, Marathon, SMC and other T-numbered motor wires. R 1 B 1 O 1 R 2 B 2 O 2 T8 T1 T4 T3 T2 T5 T8 T1 T4 T3 T2 T5 JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 27

28 TigerShark boat lift solutions Eastbay motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 1 B A 5 D 1 B A 5 D 2 4 JUMPER 2 4 JUMPER C 3 E C 3 E GUL BLUE GUL BLUE JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla E(RED) & D(Orange). 28

29 AO Smith motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 Motor GUL Motor VIT Motor SVART Motor ORAGE Motor RÖD Motor BLÅ JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ L2 4 L L2 4 L1 Motor GUL Motor VIT Motor SVART Motor ORAGE Motor RÖD Motor BLÅ Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 29

30 TigerShark boat lift solutions Leeson Balldor motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 T8 T1 T4 T3 T2 T5 T8 T1 T4 T3 T2 T5 JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla T8 & T5. 30

31 General Electric motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 Motor SVART Motor WHITE Motor RÖD Motor GUL JORD RÖD SVART ORAGE JORD RÖD SVART ORAGE A A Motor SVART Motor WHITE Motor RÖD Motor GUL OT USED OT USED Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 31

32 TigerShark boat lift solutions Century Magnatech motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 Motor RÖD Motor BLÅ Motor GUL Motor VIT Motor SVART Motor RÖD Motor BLÅ Motor GUL Motor VIT Motor SVART JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 32

33 Emerson motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 MOTOR RÖD eller T8 MOTOR BLÅ eller T1 MOTOR GUL eller T4 MOTOR ORAGE eller T3 MOTOR VIT eller T2 GROUD RÖD SVART ORAGE AVÄDS EJ GROUD MOTOR SVART eller T5 4 MOTOR RÖD eller T8 MOTOR BLÅ eller T1 MOTOR GUL eller T4 MOTOR ORAGE eller T3 RÖD SVART ORAGE AVÄDS EJ MOTOR VIT eller T2 MOTOR SVART eller T5 4 Motor 1 Motor 2 TIPS: För att byta riktning, växla MOTOR RED & BLACK. 33

34 TigerShark boat lift solutions Leeson motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 JORD RÖD SVART ORAGE AVÄDS EJ JORD RÖD SVART ORAGE AVÄDS EJ Motor BLÅ Motor GUL Motor BRU Motor LILA Motor BLÅ Motor 1 Motor 2 Motor GUL Motor BRU Motor LILA TIPS: För att byta riktning, växla ORAGE & BLACK. 34

35 Baldor motor 230 V R 1 B 1 O 1 R 2 B 2 O 2 JORD 4 L1 3 Motor RÖD / T8 Motor BRU / J Motor VIT / T2 RÖD SVART ORAGE L2 Motor SVART / T5 AVÄDS EJ 4 L1 3 Motor RÖD / T8 Motor BRU / J Motor VIT / T2 JORD RÖD SVART ORAGE L2 Motor SVART / T5 AVÄDS EJ Motor 1 Motor 2 TIPS: För att byta riktning, växla Motor RED / T8 and Motor BLACK / T5 35

36 TigerShark boat lift solutions Appendix Kopplingsscheman internt kontrollpanelen VARIG! Den här sektionen av manualen är endast till för behöriga elektriker och installatörer. Ingrepp i högspänningsutrustning är..förbjudet enligt lag för privatperson utan tillbörande utbildning/behöriget. 36

37 Kopplingschema för kontrollpanel 2 fas, 120 VAC Leveransutförande L1 L2 L3 L1 L2 L L3 L2 L V IKOMMADE EUTRAL IKOMMADE FAS 1 230V Isolera R 1 B 1 O 1 R 2 B 2 O 2 37

38 TigerShark boat lift solutions Förändringsinstruktion Leveransutförande -> 1 fas, 230 VAC L1 L2 L3 L1 L2 L L3 L2 L V ICOMIG EUTRAL () ICOMIG PHASE 1 (120V) 230V Isolate R 1 B 1 O 1 R 2 B 2 O 2 Byt plats på den bruna och svarta kabeln 38

39 Kopplingsschema 1 fas, 230 VAC L1 L2 L3 L1 L2 L L3 L2 L V IKOMMADE EUTRAL IKOMMADE FAS 1 120V Isolera R 1 B 1 O 1 R 2 B 2 O 2 39

40 TigerShark boat lift solutions Förändringsinstruktion Leveransutförande -> 3 fas, 400 VAC Flytta den röda ledaren från plint till 1 på huvudplinten L1 L2 L3 L1 L2 L L3 L2 L V ICOMIG EUTRAL () ICOMIG PHASE 1 (120V) 230V Isolate R 1 B 1 O 1 R 2 B 2 O 2 Flytta den svarta ledaren från från 5 till 3 40

41 Kopplingsschema 3 fas, 400 VAC L1 L2 L3 L1 L2 L L3 L2 L V IKOMMADE EUTRAL 230V IKOMMADE FAS 1 IKOMMADE FAS 2 IKOMMADE FAS 3 Isolera R 1 B 1 O 1 R 2 B 2 O 2 41

42 TigerShark boat lift solutions Programmera in en sändare till TigerShark Det kan uppkomma ett läge då du vill addera en sändare till båtlyften alternativt ersätta en försvunnen sändare. Följ då nedanstående beskrivning. Programmera in sändare (görs inuti TigerShark kontrollbox samt med fjärrkontrollen. 1 Tryck och håll inne programmeringsknappen i sex sekunder för att tömma minnet. Den röda LEDn skall slockna. 2 Tryck in programmerinsknappen under ca en sekund. Den röda LEDn skall nu tändas. 3 Tryck på den röda knappen på sändaren. 4 Den röda LEDn kommer att blinka tre gånger. Inlärningsprocessen är färdig. 42

43 Ta bort sändare från TigerShark För att avregistrera samtliga sändare från radiomottagaren gör på följande vis: Avregistrera sändare (genomförs via TigerShark manöverlåda) 1 Lokalisera radiomottagaren i manöverlådan. Tryck in och håll ner inlärningsknappen i sex sekunder. Den röda lysdioden inuti mottagarlådan skall slockna. Alla sändare är nu avregistrerade från systemet. 43

44 TigerShark boat lift solutions IM-TGS-RX002-A2-SE 44
