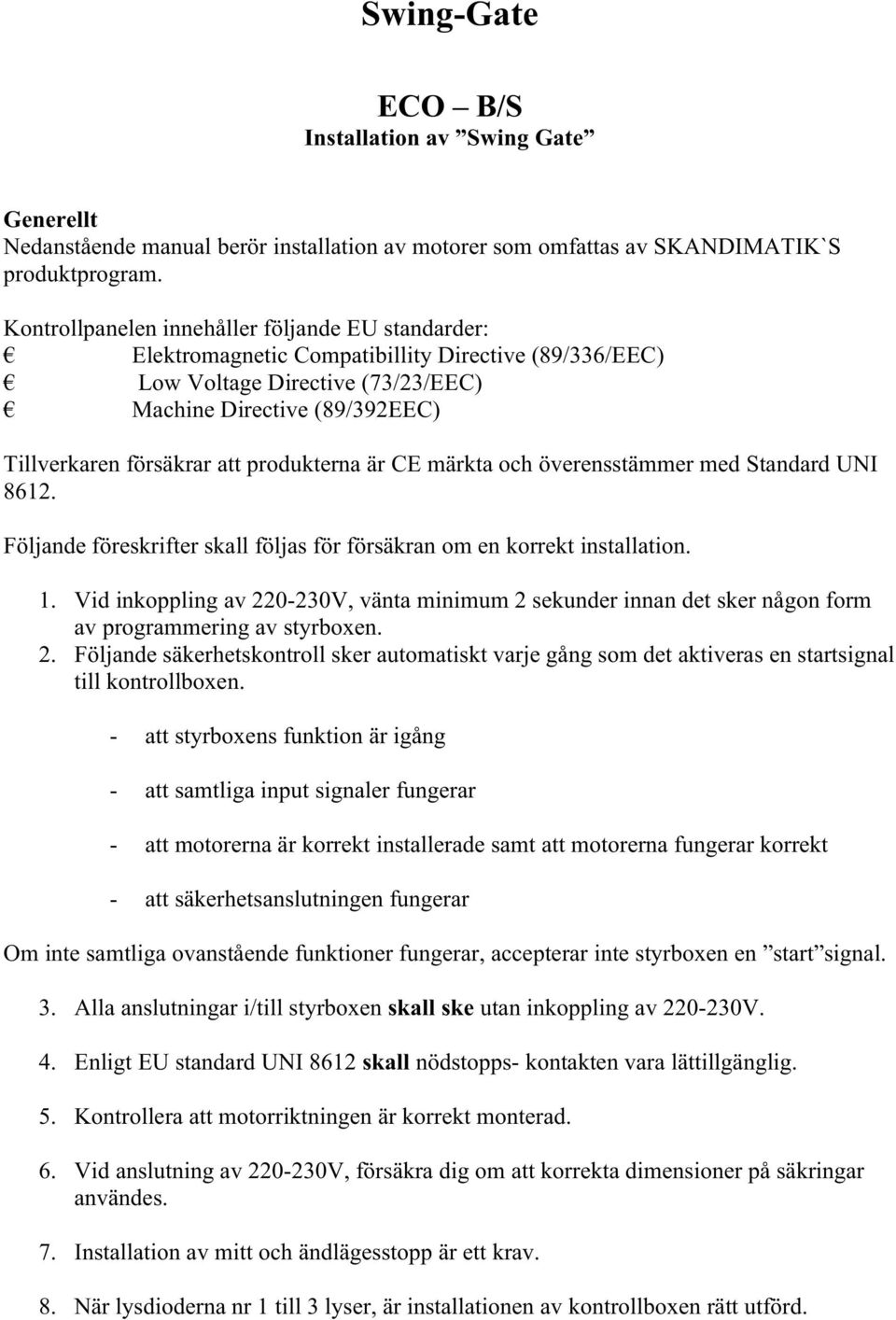

1 Swing-Gate ECO B/S Installation av Swing Gate Generellt Nedanstående manual berör installation av motorer som omfattas av SKANDIMATIK`S produktprogram. Kontrollpanelen innehåller följande EU standarder: Elektromagnetic Compatibillity Directive (89/336/EEC) Low Voltage Directive (73/23/EEC) Machine Directive (89/392EEC) Tillverkaren försäkrar att produkterna är CE märkta och överensstämmer med Standard UNI Följande föreskrifter skall följas för försäkran om en korrekt installation. 1. Vid inkoppling av V, vänta minimum 2 sekunder innan det sker någon form av programmering av styrboxen. 2. Följande säkerhetskontroll sker automatiskt varje gång som det aktiveras en startsignal till kontrollboxen. - att styrboxens funktion är igång - att samtliga input signaler fungerar - att motorerna är korrekt installerade samt att motorerna fungerar korrekt - att säkerhetsanslutningen fungerar Om inte samtliga ovanstående funktioner fungerar, accepterar inte styrboxen en start signal. 3. Alla anslutningar i/till styrboxen skall ske utan inkoppling av V. 4. Enligt EU standard UNI 8612 skall nödstopps- kontakten vara lättillgänglig. 5. Kontrollera att motorriktningen är korrekt monterad. 6. Vid anslutning av V, försäkra dig om att korrekta dimensioner på säkringar användes. 7. Installation av mitt och ändlägesstopp är ett krav. 8. När lysdioderna nr 1 till 3 lyser, är installationen av kontrollboxen rätt utförd.

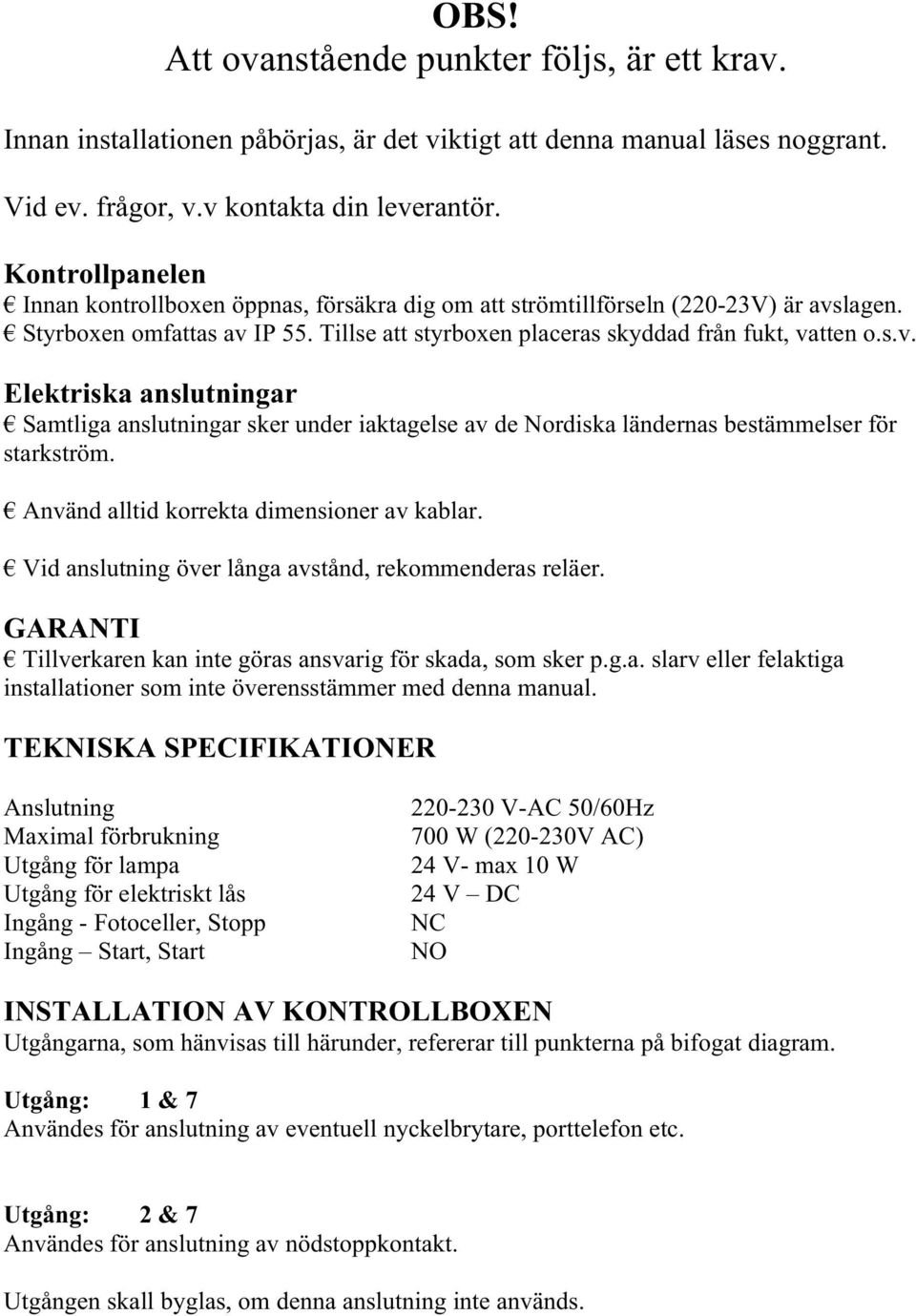

2 OBS! Att ovanstående punkter följs, är ett krav. Innan installationen påbörjas, är det viktigt att denna manual läses noggrant. Vid ev. frågor, v.v kontakta din leverantör. Kontrollpanelen Innan kontrollboxen öppnas, försäkra dig om att strömtillförseln (220-23V) är avslagen. Styrboxen omfattas av IP 55. Tillse att styrboxen placeras skyddad från fukt, vatten o.s.v. Elektriska anslutningar Samtliga anslutningar sker under iaktagelse av de Nordiska ländernas bestämmelser för starkström. Använd alltid korrekta dimensioner av kablar. Vid anslutning över långa avstånd, rekommenderas reläer. GARANTI Tillverkaren kan inte göras ansvarig för skada, som sker p.g.a. slarv eller felaktiga installationer som inte överensstämmer med denna manual. TEKNISKA SPECIFIKATIONER Anslutning Maximal förbrukning Utgång för lampa Utgång för elektriskt lås Ingång - Fotoceller, Stopp Ingång Start, Start V-AC 50/60Hz 700 W ( V AC) 24 V- max 10 W 24 V DC NC NO INSTALLATION AV KONTROLLBOXEN Utgångarna, som hänvisas till härunder, refererar till punkterna på bifogat diagram. Utgång: 1 & 7 Användes för anslutning av eventuell nyckelbrytare, porttelefon etc. Utgång: 2 & 7 Användes för anslutning av nödstoppkontakt. Utgången skall byglas, om denna anslutning inte används.

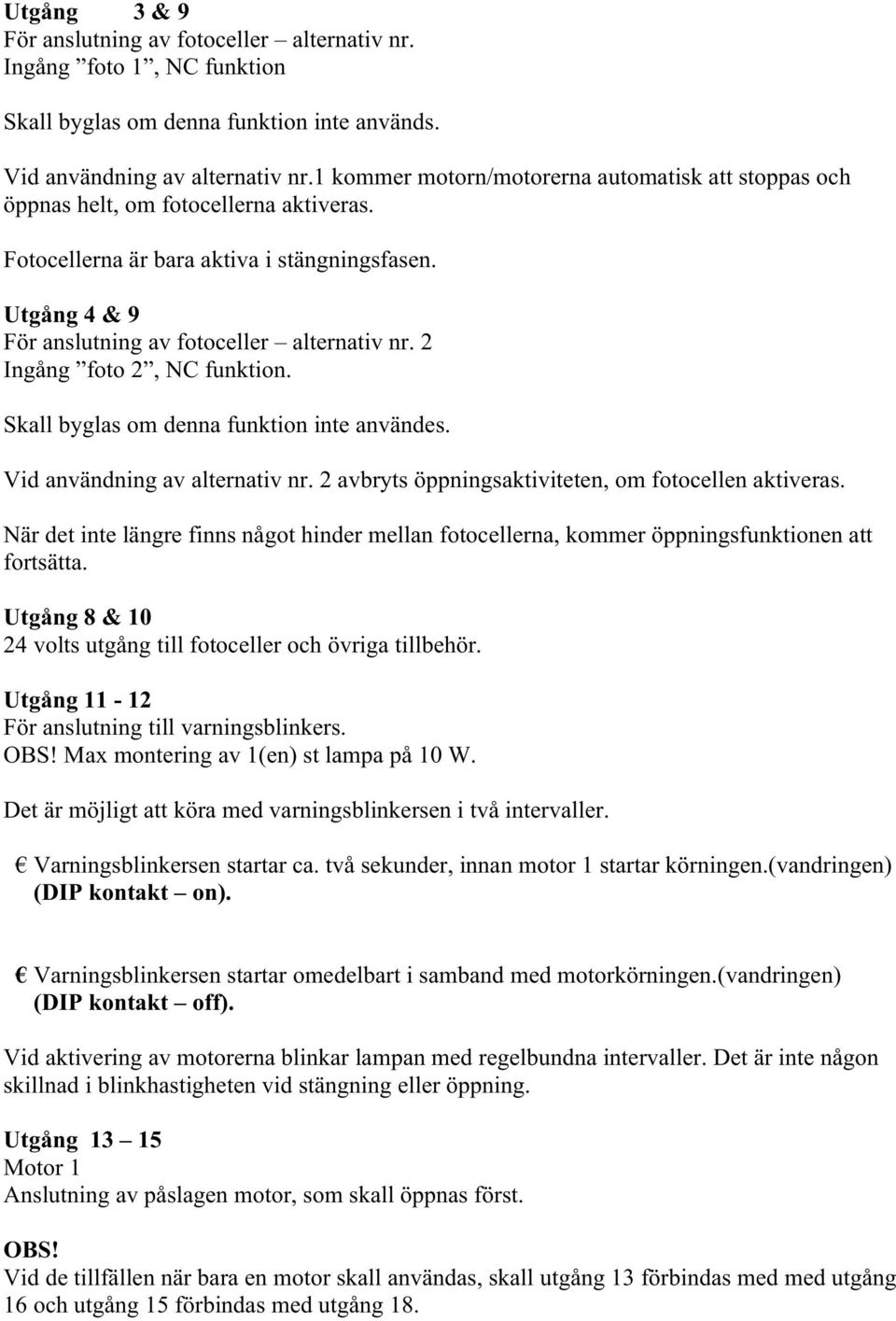

3 Utgång 3 & 9 För anslutning av fotoceller alternativ nr. Ingång foto 1, NC funktion Skall byglas om denna funktion inte används. Vid användning av alternativ nr.1 kommer motorn/motorerna automatisk att stoppas och öppnas helt, om fotocellerna aktiveras. Fotocellerna är bara aktiva i stängningsfasen. Utgång 4 & 9 För anslutning av fotoceller alternativ nr. 2 Ingång foto 2, NC funktion. Skall byglas om denna funktion inte användes. Vid användning av alternativ nr. 2 avbryts öppningsaktiviteten, om fotocellen aktiveras. När det inte längre finns något hinder mellan fotocellerna, kommer öppningsfunktionen att fortsätta. Utgång 8 & volts utgång till fotoceller och övriga tillbehör. Utgång För anslutning till varningsblinkers. OBS! Max montering av 1(en) st lampa på 10 W. Det är möjligt att köra med varningsblinkersen i två intervaller. Varningsblinkersen startar ca. två sekunder, innan motor 1 startar körningen.(vandringen) (DIP kontakt on). Varningsblinkersen startar omedelbart i samband med motorkörningen.(vandringen) (DIP kontakt off). Vid aktivering av motorerna blinkar lampan med regelbundna intervaller. Det är inte någon skillnad i blinkhastigheten vid stängning eller öppning. Utgång Motor 1 Anslutning av påslagen motor, som skall öppnas först. OBS! Vid de tillfällen när bara en motor skall användas, skall utgång 13 förbindas med med utgång 16 och utgång 15 förbindas med utgång 18.

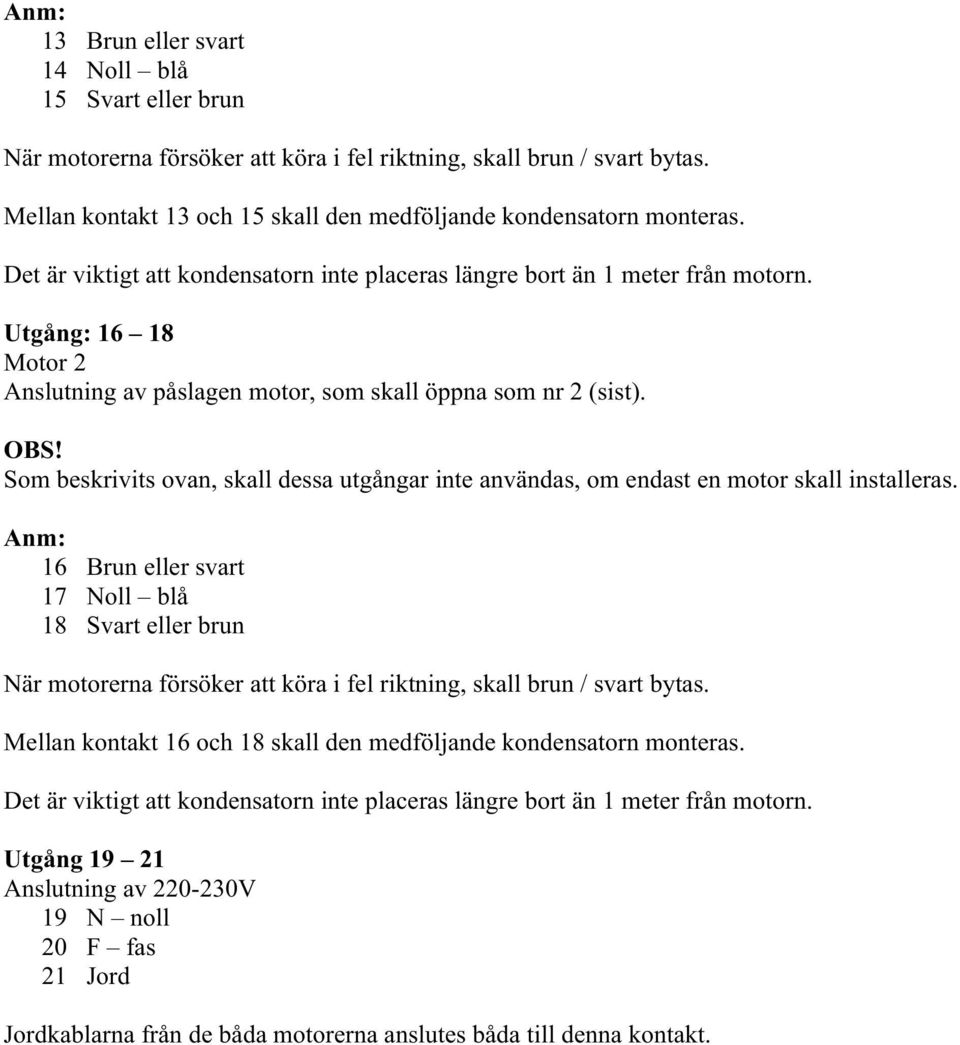

4 Anm: 13 Brun eller svart 14 Noll blå 15 Svart eller brun När motorerna försöker att köra i fel riktning, skall brun / svart bytas. Mellan kontakt 13 och 15 skall den medföljande kondensatorn monteras. Det är viktigt att kondensatorn inte placeras längre bort än 1 meter från motorn. Utgång: Motor 2 Anslutning av påslagen motor, som skall öppna som nr 2 (sist). OBS! Som beskrivits ovan, skall dessa utgångar inte användas, om endast en motor skall installeras. Anm: 16 Brun eller svart 17 Noll blå 18 Svart eller brun När motorerna försöker att köra i fel riktning, skall brun / svart bytas. Mellan kontakt 16 och 18 skall den medföljande kondensatorn monteras. Det är viktigt att kondensatorn inte placeras längre bort än 1 meter från motorn. Utgång Anslutning av V 19 N noll 20 F fas 21 Jord Jordkablarna från de båda motorerna anslutes båda till denna kontakt.

5 BESKRIVNING AV DIP KONTAKTER Används vid inställning av de automatiska funktioner, som önskas. Följande inställningar är möjliga. DIP kontakt DIP kontakt Funktion (vänster framifrån) (höger framifrån) Välj mellan sväng-grind/skjutgrind Off (skjut-grind) On (sväng-grind) Halvautomatisk Off On Körningen(vandringen) kan avbrytas I stängningsriktningen och börjas att öppna igen. Manuell drift Off On Styrning sker uteslutande vid användning av fjärrkontroll/ nyckelbox. Vid användning av varningsblinkers Off (blinkningen börjar samtidigt som motorvandringen) On (blinkningen börjar två sekunder innan motorvandringen) BESKRIVNING AV POWER FUNKTIONEN Funktionen reglerar strömtillförseln till motorerna. Bör som utgångspunkt sättas till det minsta möjliga, oavsett belastning. Strömtillförseln skall inkopplas, innan slutprogrammering av styrboxen påbörjas. PROGRAMMERING AV FJÄRRKONTROLLEN Bryt strömtillförseln till styrboxen. Flytta Jumpern från position SW1 SW2 till position Code Learn SW1 Tryck en gång på fjärrkontrollen och Programdioden blinkar en gång som svar på den kod som är lagrad. Nedanstående gäller bara vid användandet av två-kanals fjärrmanövrering. Vid användning av två-kanals fjärrmanövrering, tryck en gång på fjärrkontrollen Därefter ändras dip-inställningen i fjärrmanövreringen. Det avråds ifrån att sätta alla dip-kontakterna i antingen on eller off. Gör därefter ännu ett tryck, varvid kod nr. 2 blir inprogrammerad. Det är möjligt att göra ännu ett tryck för att få kod nr. 3 inprogrammerad.

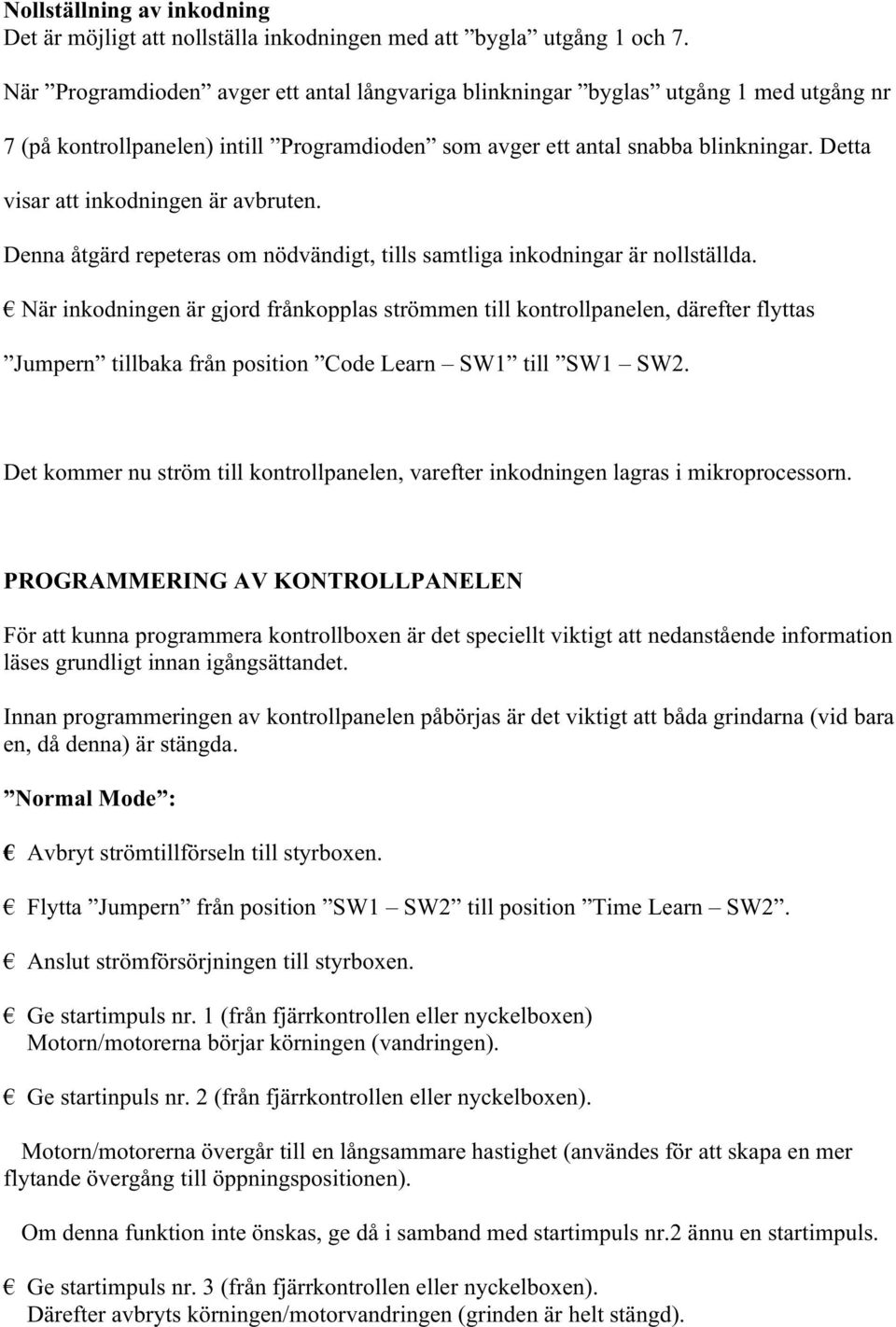

6 Nollställning av inkodning Det är möjligt att nollställa inkodningen med att bygla utgång 1 och 7. När Programdioden avger ett antal långvariga blinkningar byglas utgång 1 med utgång nr 7 (på kontrollpanelen) intill Programdioden som avger ett antal snabba blinkningar. Detta visar att inkodningen är avbruten. Denna åtgärd repeteras om nödvändigt, tills samtliga inkodningar är nollställda. När inkodningen är gjord frånkopplas strömmen till kontrollpanelen, därefter flyttas Jumpern tillbaka från position Code Learn SW1 till SW1 SW2. Det kommer nu ström till kontrollpanelen, varefter inkodningen lagras i mikroprocessorn. PROGRAMMERING AV KONTROLLPANELEN För att kunna programmera kontrollboxen är det speciellt viktigt att nedanstående information läses grundligt innan igångsättandet. Innan programmeringen av kontrollpanelen påbörjas är det viktigt att båda grindarna (vid bara en, då denna) är stängda. Normal Mode : Avbryt strömtillförseln till styrboxen. Flytta Jumpern från position SW1 SW2 till position Time Learn SW2. Anslut strömförsörjningen till styrboxen. Ge startimpuls nr. 1 (från fjärrkontrollen eller nyckelboxen) Motorn/motorerna börjar körningen (vandringen). Ge startinpuls nr. 2 (från fjärrkontrollen eller nyckelboxen). Motorn/motorerna övergår till en långsammare hastighet (användes för att skapa en mer flytande övergång till öppningspositionen). Om denna funktion inte önskas, ge då i samband med startimpuls nr.2 ännu en startimpuls. Ge startimpuls nr. 3 (från fjärrkontrollen eller nyckelboxen). Därefter avbryts körningen/motorvandringen (grinden är helt stängd).

7 Ge startimpuls nr. 4 (från fjärrkontrollen eller nyckelboxen). Därefter börjar paustiden tills stängningsfunktionen önskas bli aktiverad. Ge startimpuls nr. 5 (från fjärrkontrollen eller nyckelboxen). Därefter börjar motor nr. 1 att stänga. Ge startimpuls nr. 6 (från fjärrkontrollen eller nyckelboxen). Därefter börjar motor nr. 2 att stänga. Om det endast är monterat en motor, ges startimpulsen omedelbart efter startimpuls nr. 5. När programmeringen är avslutad, bryts strömmen och Jumpern flyttas tillbaka från position Time Learn SW2 till position SW1 SW2.
