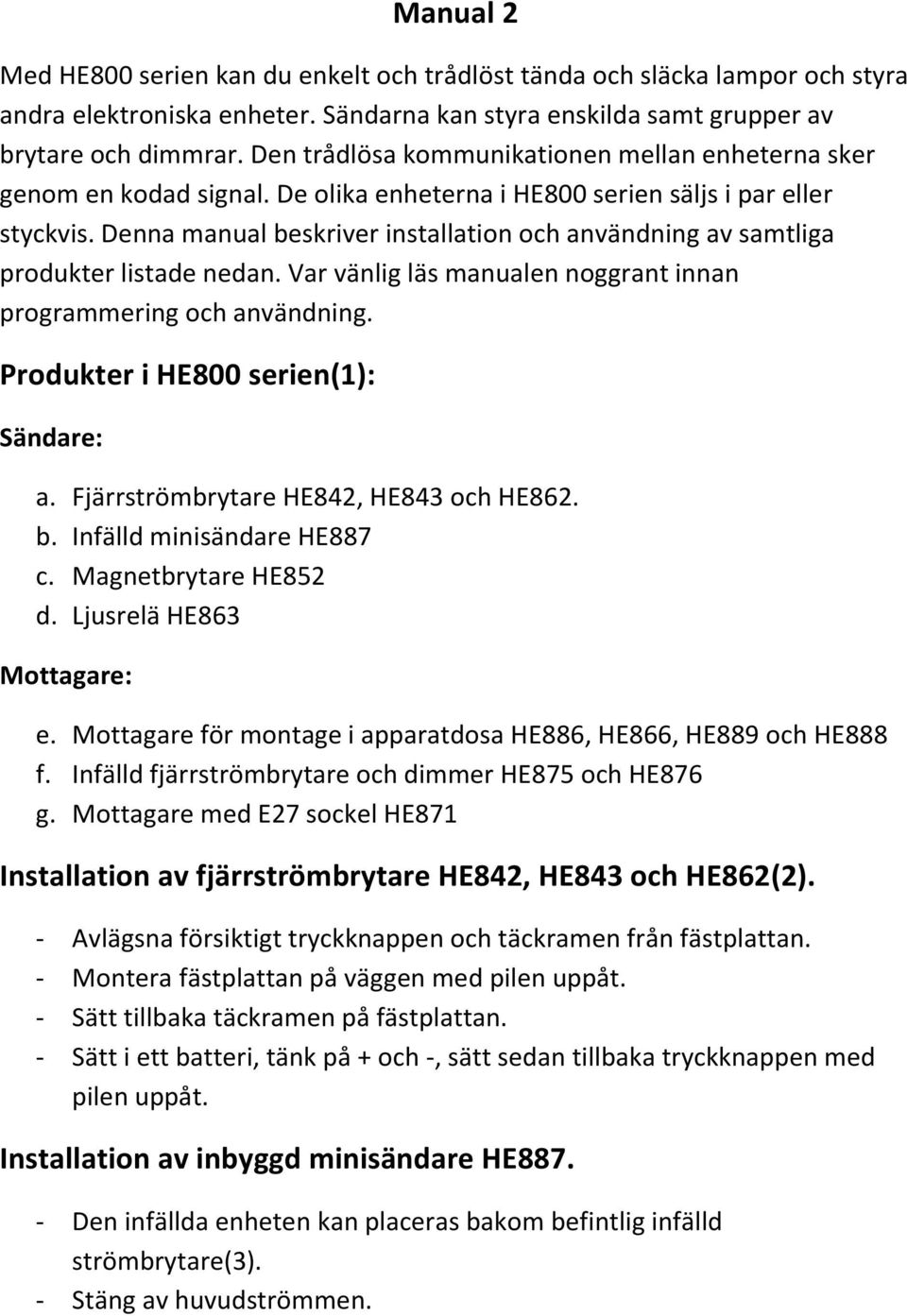

1 Manual 2 Med HE800 serien kan du enkelt och trådlöst tända och släcka lampor och styra andra elektroniska enheter. Sändarna kan styra enskilda samt grupper av brytare och dimmrar. Den trådlösa kommunikationen mellan enheterna sker genom en kodad signal. De olika enheterna i HE800 serien säljs i par eller styckvis. Denna manual beskriver installation och användning av samtliga produkter listade nedan. Var vänlig läs manualen noggrant innan programmering och användning. Produkter i HE800 serien(1): Sändare: a. Fjärrströmbrytare HE842, HE843 och HE862. b. Infälld minisändare HE887 c. Magnetbrytare HE852 d. Ljusrelä HE863 Mottagare: e. Mottagare för montage i apparatdosa HE886, HE866, HE889 och HE888 f. Infälld fjärrströmbrytare och dimmer HE875 och HE876 g. Mottagare med E27 sockel HE871 Installation av fjärrströmbrytare HE842, HE843 och HE862(2). - Avlägsna försiktigt tryckknappen och täckramen från fästplattan. - Montera fästplattan på väggen med pilen uppåt. - Sätt tillbaka täckramen på fästplattan. - Sätt i ett batteri, tänk på + och -, sätt sedan tillbaka tryckknappen med pilen uppåt. Installation av inbyggd minisändare HE Den infällda enheten kan placeras bakom befintlig infälld strömbrytare(3). - Stäng av huvudströmmen.

Denna manual beskriver installation och användning av samtliga produkter listade nedan. Var vänlig läs manualen noggrant innan programmering och användning. Produkter i HE800 serien(1): Sändare: a.

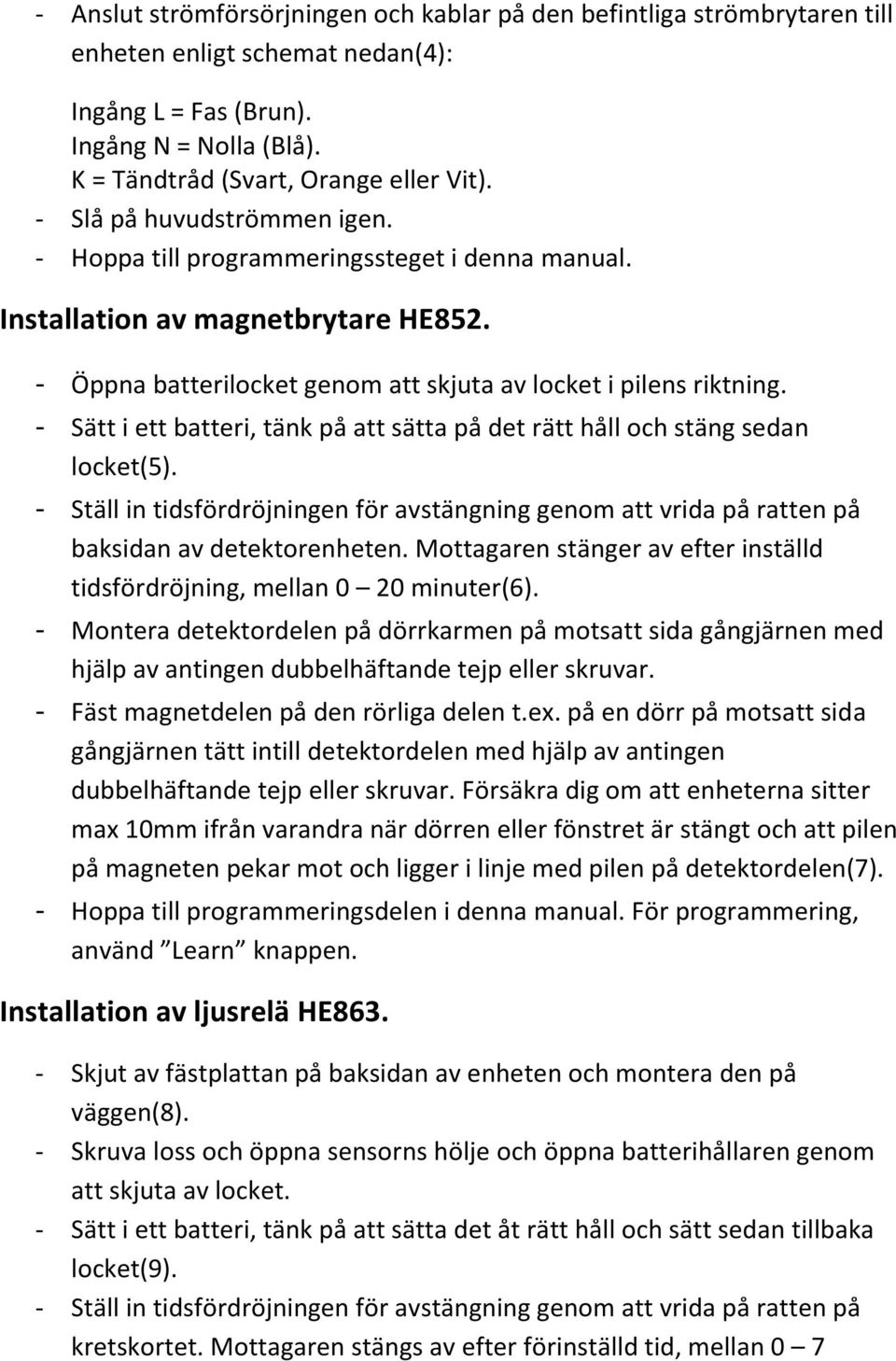

2 - Anslut strömförsörjningen och kablar på den befintliga strömbrytaren till enheten enligt schemat nedan(4): Ingång L = Fas (Brun). Ingång N = Nolla (Blå). K = Tändtråd (Svart, Orange eller Vit). - Slå på huvudströmmen igen. - Hoppa till programmeringssteget i denna manual. Installation av magnetbrytare HE Öppna batterilocket genom att skjuta av locket i pilens riktning. - Sätt i ett batteri, tänk på att sätta på det rätt håll och stäng sedan locket(5). - Ställ in tidsfördröjningen för avstängning genom att vrida på ratten på baksidan av detektorenheten. Mottagaren stänger av efter inställd tidsfördröjning, mellan 0 20 minuter(6). - Montera detektordelen på dörrkarmen på motsatt sida gångjärnen med hjälp av antingen dubbelhäftande tejp eller skruvar. - Fäst magnetdelen på den rörliga delen t.ex. på en dörr på motsatt sida gångjärnen tätt intill detektordelen med hjälp av antingen dubbelhäftande tejp eller skruvar. Försäkra dig om att enheterna sitter max 10mm ifrån varandra när dörren eller fönstret är stängt och att pilen på magneten pekar mot och ligger i linje med pilen på detektordelen(7). - Hoppa till programmeringsdelen i denna manual. För programmering, använd Learn knappen. Installation av ljusrelä HE Skjut av fästplattan på baksidan av enheten och montera den på väggen(8). - Skruva loss och öppna sensorns hölje och öppna batterihållaren genom att skjuta av locket. - Sätt i ett batteri, tänk på att sätta det åt rätt håll och sätt sedan tillbaka locket(9). - Ställ in tidsfördröjningen för avstängning genom att vrida på ratten på kretskortet. Mottagaren stängs av efter förinställd tid, mellan 0 7

- Sätt i ett batteri, tänk på att sätta på det rätt håll och stäng sedan locket(5). - Ställ in tidsfördröjningen för avstängning genom att vrida på ratten på baksidan av detektorenheten.

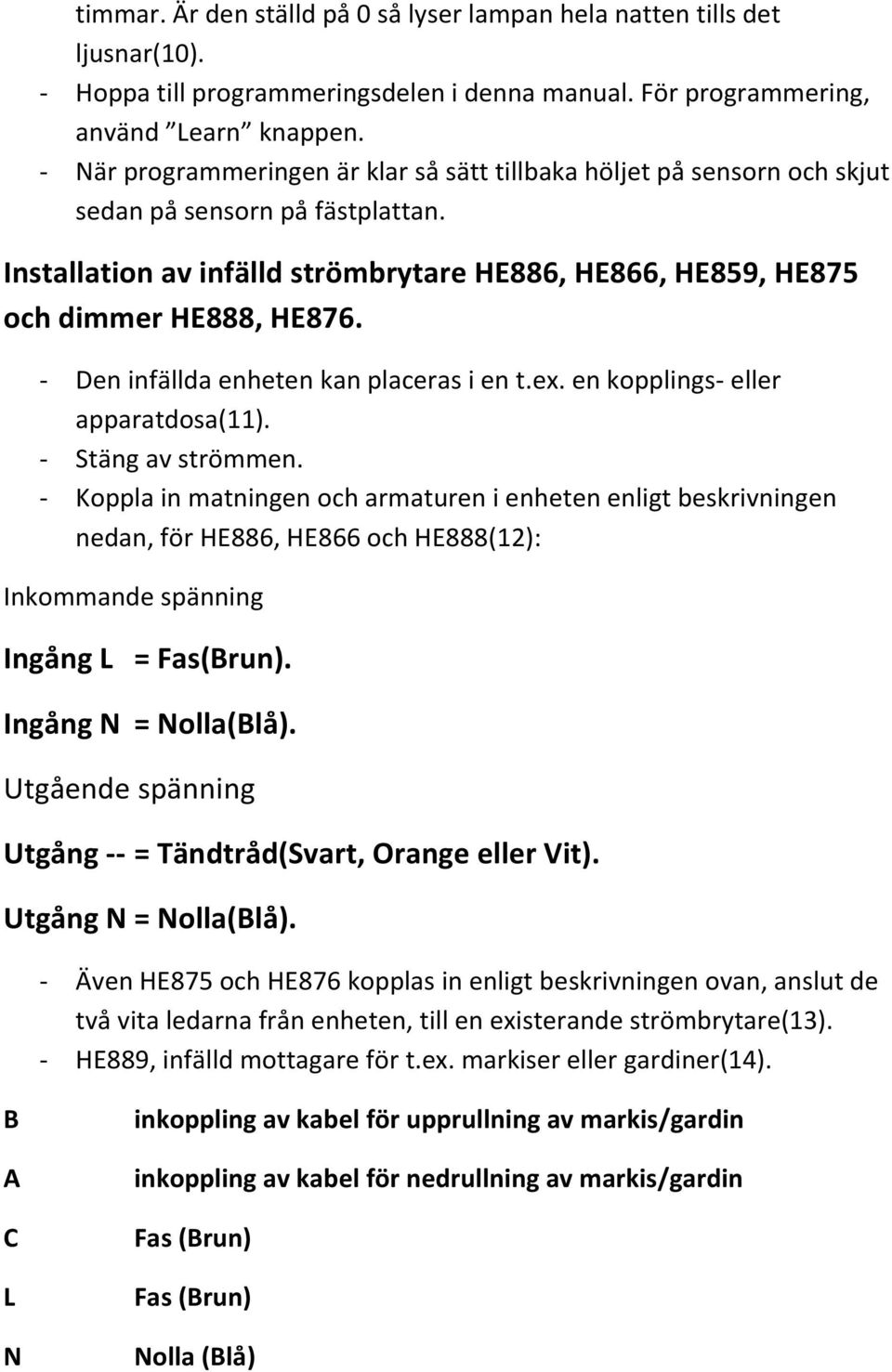

3 timmar. Är den ställd på 0 så lyser lampan hela natten tills det ljusnar(10). - Hoppa till programmeringsdelen i denna manual. För programmering, använd Learn knappen. - När programmeringen är klar så sätt tillbaka höljet på sensorn och skjut sedan på sensorn på fästplattan. Installation av infälld strömbrytare HE886, HE866, HE859, HE875 och dimmer HE888, HE Den infällda enheten kan placeras i en t.ex. en kopplings- eller apparatdosa(11). - Stäng av strömmen. - Koppla in matningen och armaturen i enheten enligt beskrivningen nedan, för HE886, HE866 och HE888(12): Inkommande spänning Ingång L = Fas(Brun). Ingång N = Nolla(Blå). Utgående spänning Utgång -- = Tändtråd(Svart, Orange eller Vit). Utgång N = Nolla(Blå). - Även HE875 och HE876 kopplas in enligt beskrivningen ovan, anslut de två vita ledarna från enheten, till en existerande strömbrytare(13). - HE889, infälld mottagare för t.ex. markiser eller gardiner(14). B A C L N inkoppling av kabel för upprullning av markis/gardin inkoppling av kabel för nedrullning av markis/gardin Fas (Brun) Fas (Brun) Nolla (Blå)

- Den infällda enheten kan placeras i en t.ex. en kopplings- eller apparatdosa(11). - Stäng av strömmen.

4 - Sätt på huvudströmmen igen. Anslut endast dimmbara ljuskällor till dimmern. Använd inte trafodrivna apparater, elektroniken kan ta skada. - Gå vidare till programmeringsdelen. Installation av HE871 På/Av brytare med E27 sockel. - Sätt en ljuskälla i sockeln på mottagaren, och sätt sedan mottagaren i sockeln på en armatur. - Gå vidare till programmeringsdelen. Programmering - Självprogrammerande av enhetskod i mottagaren. Den röda LED-lampan måste lysa, håll sedan inne Learn knappen(15) på mottagaren i 2 sekunder. Nu ska LED-lampan blinka. - Beroende på vilken sändare du ska programmera; tryck på I knappen på strömbrytare HE842, HE843 och HE862 eller tryck på befintlig strömbrytare till sändare HE887. På magnetbrytare HE852 trycker du på Learn knappen eller på ljusrelä HE863(16) och håll den inne tills den röda LED-lampan på mottagaren slocknar. - Följ dessa instruktioner för varje enskild mottagare(oavsett om du använder samma kanal för flera olika På/Av mottagare). Reset - Den röda LED-lampan måste lysa, håll sedan inne Learn knappen(15) på mottagaren i 6 sekunder. Nu ska LED-lampan blinka. Släpp knappen och tryck in den snabbt igen och LED-lampan släcks. All information sparad i mottagaren är nu raderad. - Du kan också radera enskilda strömbrytare ur minnet på mottagaren. Följ samma instruktioner som i programmeringsdelen, tryck dock in O (istället för I ) på strömbrytaren. Användning av strömbrytare för att styra På/Av mottagare. - Tryck på I eller O knapparna för att sätta på och stänga av mottagaren.

Programmering - Självprogrammerande av enhetskod i mottagaren. Den röda LED-lampan måste lysa, håll sedan inne Learn knappen(15) på mottagaren i 2 sekunder. Nu ska LED-lampan blinka.

5 Användning av strömbrytare för att styra dimmrar. - Tryck på I eller O knapparna för att sätta på ljuskällan i senast inställda nivå, eller för att stänga av dimmringen. Dimmern tänder alltid ljuskällan på 100% och sänker sedan ner till senast inställda nivå. - Tryck snabbt in I när ljuskällorna lyser, nu ska ljuset börja dimmras. Tryck in I igen för att stoppa dimmern på önskad nivå. Användning av infälld mini sändare HE Efter att ha slutfört programmeringsdelen med en eller flera mottagare, kan du tända och släcka dina lampor med din vanliga strömbrytare, kopplad till HE887. Användning av magnetbrytare HE Ljuset tänds automatiskt när dörren eller fönstret du satt din magnetbrytare på öppnas. Magnetbrytaren stänger av ljuset efter inställd tidsfördröjning. Användning av ljusrelä HE När enheten känner av ljus eller mörker, tänder den trådlöst lampor kopplade till mottagare. Ljusreläet släcker lamporna igen efter den tidsfördröjning du ställt in. Användning av infälld Upp/Ner mottagare HE Tryck på I knappen på valfri sändare i HE800 serien, för att rulla upp tex. gardinen. Tryck igen för att stanna. - Tryck på O knappen på valfri sändare i HE800 serien för att rulla ner t.ex. gardinen. Tryck igen för att stanna.

Tryck in I igen för att stoppa dimmern på önskad nivå. Användning av infälld mini sändare HE887.

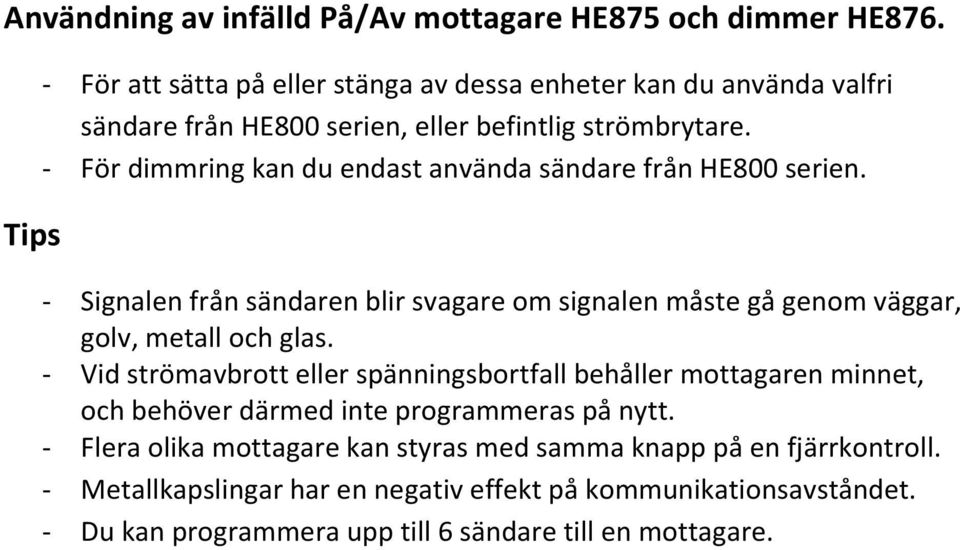

6 Användning av infälld På/Av mottagare HE875 och dimmer HE876. Tips - För att sätta på eller stänga av dessa enheter kan du använda valfri sändare från HE800 serien, eller befintlig strömbrytare. - För dimmring kan du endast använda sändare från HE800 serien. - Signalen från sändaren blir svagare om signalen måste gå genom väggar, golv, metall och glas. - Vid strömavbrott eller spänningsbortfall behåller mottagaren minnet, och behöver därmed inte programmeras på nytt. - Flera olika mottagare kan styras med samma knapp på en fjärrkontroll. - Metallkapslingar har en negativ effekt på kommunikationsavståndet. - Du kan programmera upp till 6 sändare till en mottagare.

- För dimmring kan du endast använda sändare från HE800 serien. - Signalen från sändaren blir svagare om signalen måste gå genom väggar, golv, metall och glas.
