1 MONTERINGANVINING MART TOP VERION 1 / 2016

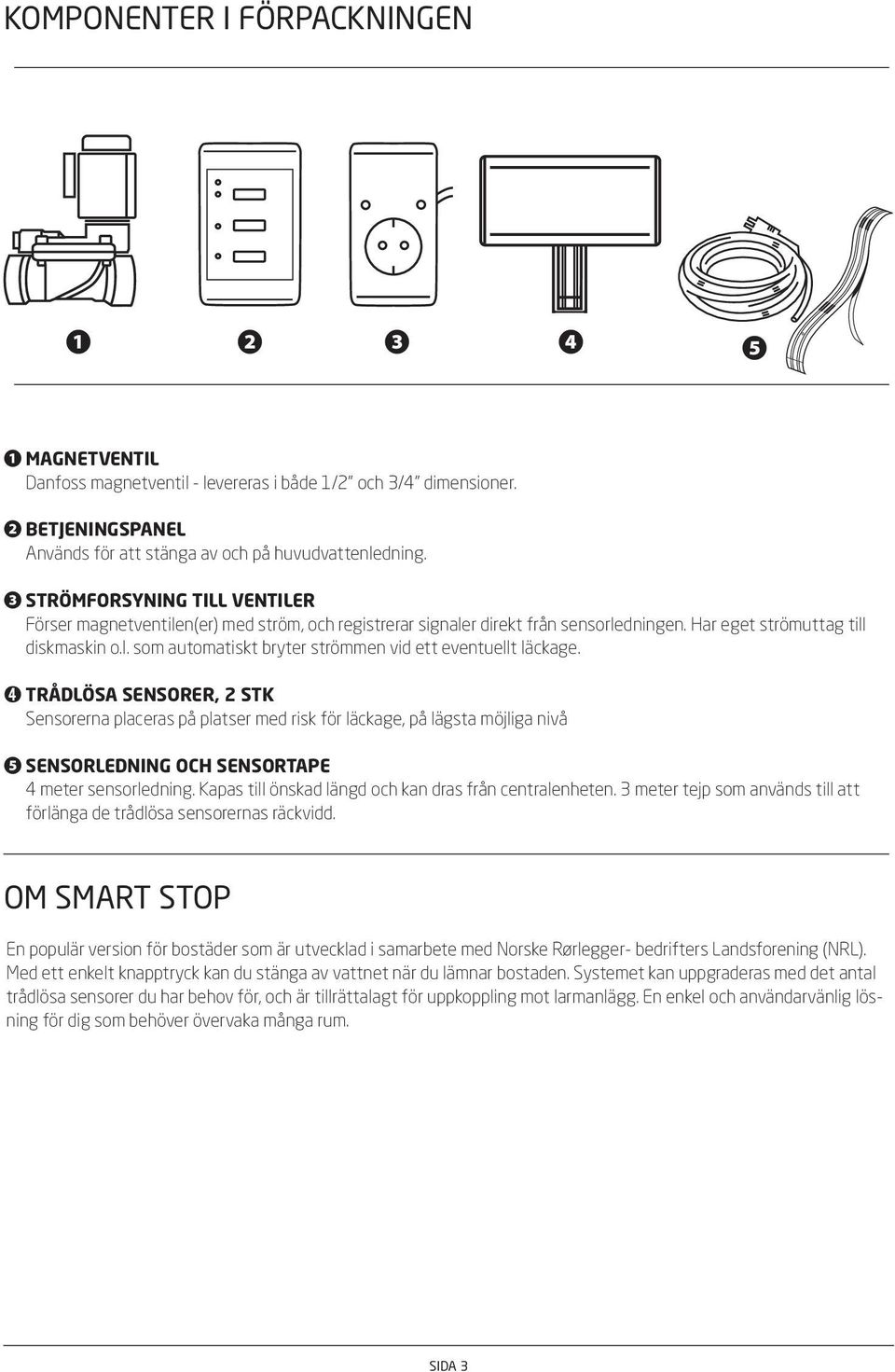

3 KOMPONENTER I FÖRPACKNINGEN ❶ ❷ ❸ ❹ ❺ ❶ MAGNETVENTIL anfoss magnetventil - levereras i både 1/2 och 3/4 dimensioner. ❷ BETJENINGPANEL Används för att stänga av och på huvudvattenledning. ❸ TRÖMFORYNING TILL VENTILER Förser magnetventilen(er) med ström, och registrerar signaler direkt från sensorledningen. Har eget strömuttag till diskmaskin o.l. som automatiskt bryter strömmen vid ett eventuellt läckage. ➍ TRÅLÖA ENORER, 2 TK ensorerna placeras på platser med risk för läckage, på lägsta möjliga nivå ❺ ENORLENING OCH ENORTAPE 4 meter sensorledning. Kapas till önskad längd och kan dras från centralenheten. 3 meter tejp som används till att förlänga de trådlösa sensorernas räckvidd. OM MART TOP En populär version för bostäder som är utvecklad i samarbete med Norske Rørlegger- bedrifters Landsforening (NRL). Med ett enkelt knapptryck kan du stänga av vattnet när du lämnar bostaden. ystemet kan uppgraderas med det antal trådlösa sensorer du har behov för, och är tillrättalagt för uppkoppling mot larmanlägg. En enkel och användarvänlig lösning för dig som behöver övervaka många rum. IA 3

➍ TRÅLÖA ENORER, 2 TK ensorerna placeras på platser med risk för läckage, på lägsta möjliga nivå ❺ ENORLENING OCH ENORTAPE 4 meter sensorledning.

4 MONTERINGANVINING MAGNETVENTIL 1. Magnetventil monteras på kallvattensledning efter huvudstoppkran. Är det monterat brandslang, ska magnetventil monteras efter uttag för brandslang. 2. Magnetventil kan monteras horisontalt eller vertikalt, när ventilen monteras horisontalt skall aldrig spolen hängas nedåt. 3. Magnetventilen ska monteras i riktig strömriktning, märkt med pil på ventilen. 4. trömkabeln kopplas in o magnetventilen, kom ihåg att sätta medföljande gummipackning mellan kontakt och ventil. ärefter skruvas kontakten fast i ventilen med medföljande skruv. NB: Filter ska monteras före magnetventil där det är fara för smuts och större partiklar i vattnet, som kan lägga sig i ventilhus. TRÖMAAPTER FÖR MAGNETVENTIL etta är strömtillförseln till magnetventilen som blir styrd trådlöst från kontrollpanelen. enna enhet skall kopplas in i en jordad stickkontakt, och i närheten av magnetventilen. NB: Vänta med att montera strömtillförseln tills den är registrerad på kontrollpanelen se Registrering av strömadapter nedan. KONTROLLPANEL 1. Kontrollpanelen monteras på vägg, gärna vid husets ingångsdörr för att enkelt kunna stänga av vattnet när huset lämnas. Bör inte placeras i omedelbar närhet av tekniska installationer, som air-condition, värmepump, etc. pga. radiostörning. 2. trömtillförseln till kontrollpanelen kopplas in i Power-ingång i botten på kontrollpanelen. 3. Om larmanläggning skall tillkopplas, används medföljande larmkabel. REGITRERING TRÅLÖA ENORER: 4. e till att ha både kontrollpanel och sensorer i närheten. 5. ätt in 2 stk medföljande AA-batterier i sensorer genom att vippa av locket. 6. Tryck och håll REET knapp inne på kontrollpanelen (2 sek.) tills ljud och röd ljussignal aktiveras. 7. Tryck lätt på PROG-knappen vid sidan av batterierna på trådlös sensor. 8. Kontrollpanelen kommer att bekräfta att registreringen var vällyckad genom att komma med en kvitteringston. Trådlös sensor kommer att blinka snabbt från grön LE. IA 4

Magnetventilen ska monteras i riktig strömriktning, märkt med pil på ventilen. 4. trömkabeln kopplas in o magnetventilen, kom ihåg att sätta medföljande gummipackning mellan kontakt och ventil.

5 MONTERINGANVINING, forts. REGITRERING AV TRÖMAAPTER FÖR MAGNETVENTIL 1. e till att ha strömadapter för magnetventil i närheten av kontrollpanel. 2. Tryck och håll REET knapp inne på kontrollpanelen (2 sek.) tills ljud och röd ljussignal aktiveras. Inom 20 sekunder, tryck och håll REET knapp inne på strömadaptern (2 sek.) tills ljud och ljussignal aktiveras. 3. Bägge enheterna kommer att bekräfta att registreringen var vällyckad genom att komma med en kvitteringston. u kan nu styra magnetventilen direkt genom att trycka på knapparna OFF och ON på kontrollpanelen. NB: ystemet ska alltid testas efter montering genom att fukta alla sensorerna med en våt trasa e.l. och kontrollera att ventilerna stänger. Tryck REET på kontrollpanelen för att öppna. ystemet ska därefter testas minst 2 gånger årligen av användare. PLACERING AV TRÅLÖA ENORER ensorn kan fästas på vägg i konsol med sensortejp ned mot golv. ensorn kan också läggas platt mot golv utan fästkonsol, då det också är sensorpunkter under sensorn. ensorerna kan förlängas med tillhörande sensortape. ändar-konsol fästes då lågt på vägg och trådlös sensor placeras i konsolen. Medföljande sensortape kan påmonteras sensor genom att skjuta denna in i sensoröppningen på undersidan. ensortapen skall vara max 0,6 m. BYTE AV ENHETER Om en trådlös sensor eller strömadapter måste bytas ut ska systemet återställas, och alla enheterna ska registreras på nytt. Om inte detta görs kommer systemet varna om tekniskt fel genom återkommande 2 korta pip. INIKATORER OCH KNAPPER RF-lampa blinkar: Enheten mottager en godkänd signal från andra enheter. OFF: Lyser rött när magnetventilen har stängt av vattnet. ON: Lyser grönt när magnetventilen är öppen (normal-ställning). YTEM REET Om ventilerna har stängt sig, ska systemet nollställas för att ventilerna skall öppnas igen. ystemet ska också nollställas om en eller flera komponenter har bytts ut. å gör du: Tryck och håll REET-knapp inne i ca 10 sek. Efter ca 2 sek. kommer dörrbrytaren pipa första gång, släpp inte REET-knapp utan fortsätt att hålla den inne tills den piper för andra gången. IA 5

) tills ljud och ljussignal aktiveras. 3. Bägge enheterna kommer att bekräfta att registreringen var vällyckad genom att komma med en kvitteringston.

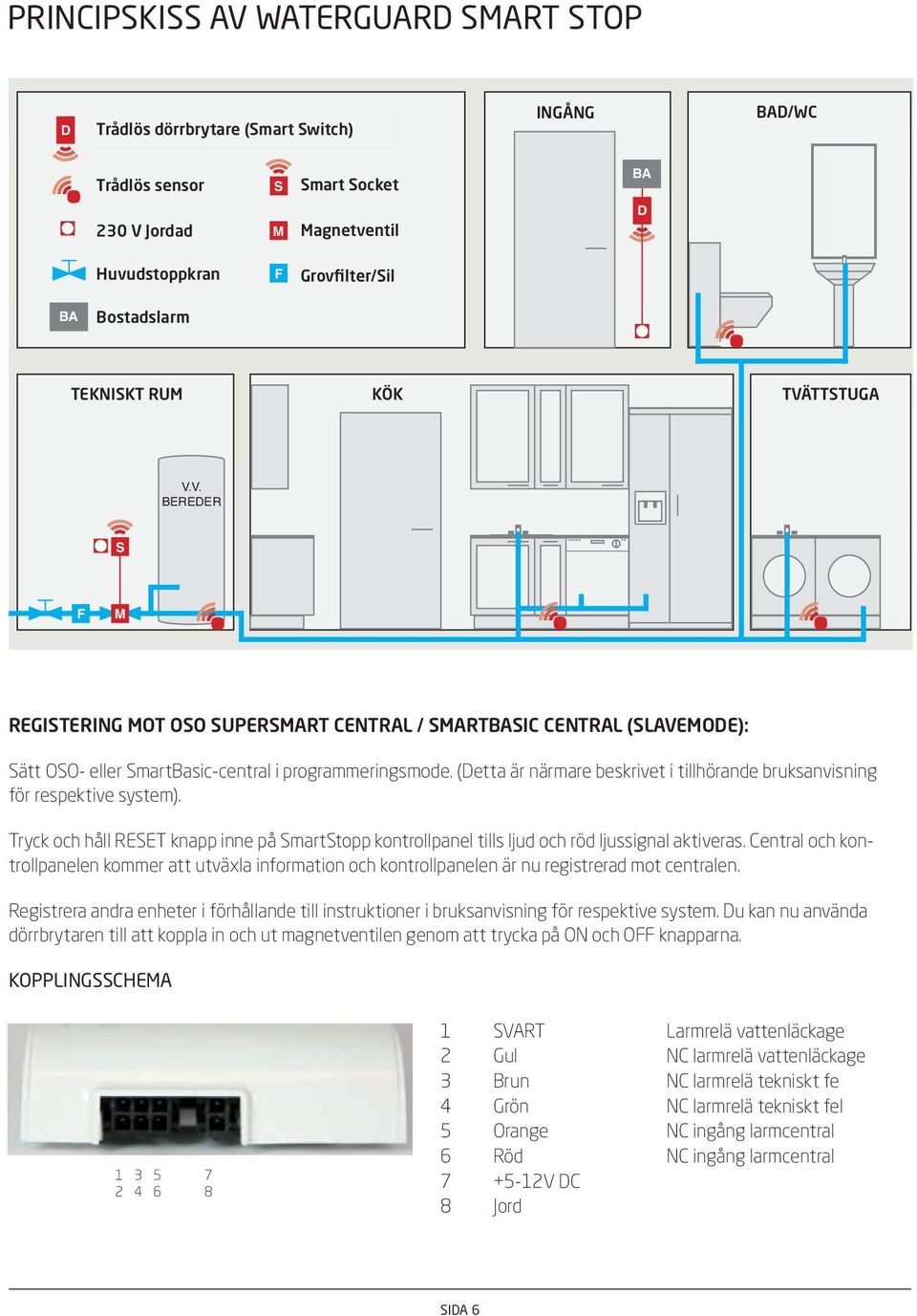

6 230 V Jordet M Magnetventil 230 V Jordet M Magnetventil 30 V Jordet M Magnetventil 230 V Jordet M Magnetventil Waterguard INNGANG s rbrytter sensor (mart NRL-marttopp mart Trådløs ocket witch) sensor mart ocket Trådløs sensor mart ocket nsor mart ocket PRINCIPKI AV WATERGUAR Hovedstoppekran MART TOP et M Magnetventil F Grovfilter/il Hovedstoppekran F Grovfilter/il ovedstoppekran pekran F Grovfilter/il Hovedstoppekran Grovfilter/il F Grovfilter/il Jordet Magnetventil INNGANG M 230 V Jordet Magnetventil INGÅNG Trådløs dørbrytter M 230 V Jordet /WC Magnetventil Trådlös dörrbrytare (mart witch) M Trådlös Trådløs sensor mart ocket Boligalarm Boligalarm 230 V Jordet Jordad M Magnetventil oligalarm Boligalarm Huvudstoppkran F Grovfilter/il stoppekran F Grovfilter/il Hovedstoppekran F Hovedstoppekran F Grovfilter/il REER Bostadslarm Boligalarm larm NIK ROM TEKNIKT ROM RUM KÖK TVÄTTTUGA VAKEROM Boligalarm TEKNIK ROM F M TEKNIK ROM Boligalarm TEKNIK ROM VAKEROM VAKEROM ROM REGITERING MOT OO UPERMART CENTRAL / MARTIC CENTRAL (LAVEMOE): ätt OO- eller martbasic-central i programmeringsmode. (etta är närmare beskrivet i tillhörande bruksanvisning för respektive system). Tryck och håll REET knapp inne på marttopp kontrollpanel tills ljud och röd ljussignal aktiveras. Central och kontrollpanelen kommer att utväxla information och kontrollpanelen är nu registrerad mot centralen. TEKNIK ROM Registrera andra enheter i förhållande till instruktioner i bruksanvisning för respektive system. u kan nu använda dörrbrytaren till att koppla in och ut magnetventilen genom att trycka på ON och OFF knapparna. KOPPLINGCHEMA VAKEROM TEKNIK ROM VAKEROM 1 VART Larmrelä vattenläckage 2 Gul NC larmrelä vattenläckage 3 Brun NC larmrelä tekniskt fe 4 Grön NC larmrelä tekniskt fel 5 Orange NC ingång larmcentral 6 Röd NC ingång larmcentral V C 8 Jord IA 6

Grovfilter/il Hovedstoppekran Grovfilter/il F Grovfilter/il Jordet Magnetventil INNGANG M 230 V Jordet Magnetventil INGÅNG Trådløs dørbrytter M 230 V Jordet /WC Magnetventil Trådlös dörrbrytare (mart

7 BRUKANVINING För att WATERGUAR skall beskydda bäst möjligt mot vattenskador är det viktigt att denna vägledning följs noggrant. ON-lampan lyser grön vid normala driftsförhållanden. Larm indikeras genom att REET-lampan lyser röd kombinerat med ljudsignal. Tryck REET en gång för att stoppa ljudsignalen. Kontrollera om det har förekommit vattenläckage, annars har sensorerna blivit aktiverade genom t.ex. tvätt. Torka sensorerna med en torr trasa, och kontrollera om det är något fel med vattenrören. Tryck därefter på REET-knappen för att nollställa systemet. Minst 2 gånger om året ska alla sensorpunkter testas, använd lite vatten på en trasa, och WATERGUAR stänger vattentillförseln. Etter test ska systemet återställas genom att trycka REET på kontrollpanelen. TTERIBYTE Ca. vart 5.e år ska batterierna på sensorerna bytas. Vippa av locket på sensorn med en skruvmejsel eller liknande och ersätt batterierna. Tryck på testknappen och kontrollera att lampan märkt A blinker grönt. att på höljet och sätt sensorn tillbaka. PLACERING AV TRÅLÖA ENORER Trådlös sensor nr 1 är placerad:... Trådlös sensor nr 2 är placerad:... ANLÄGGNINGEN ÄR MONTERA OCH TETA FÖR ANVÄNNING AV: Namn: atum : Företag: PROUKTGARANTI e vår hemsida för garantivillkor: IA 7

Kontrollera om det har förekommit vattenläckage, annars har sensorerna blivit aktiverade genom t.ex. tvätt. Torka sensorerna med en torr trasa, och kontrollera om det är något fel med vattenrören.

8 Waterguard A Nedre torgate rammen TLF
