1 K3-SMS Fjärrstyrning Bruksanvisning

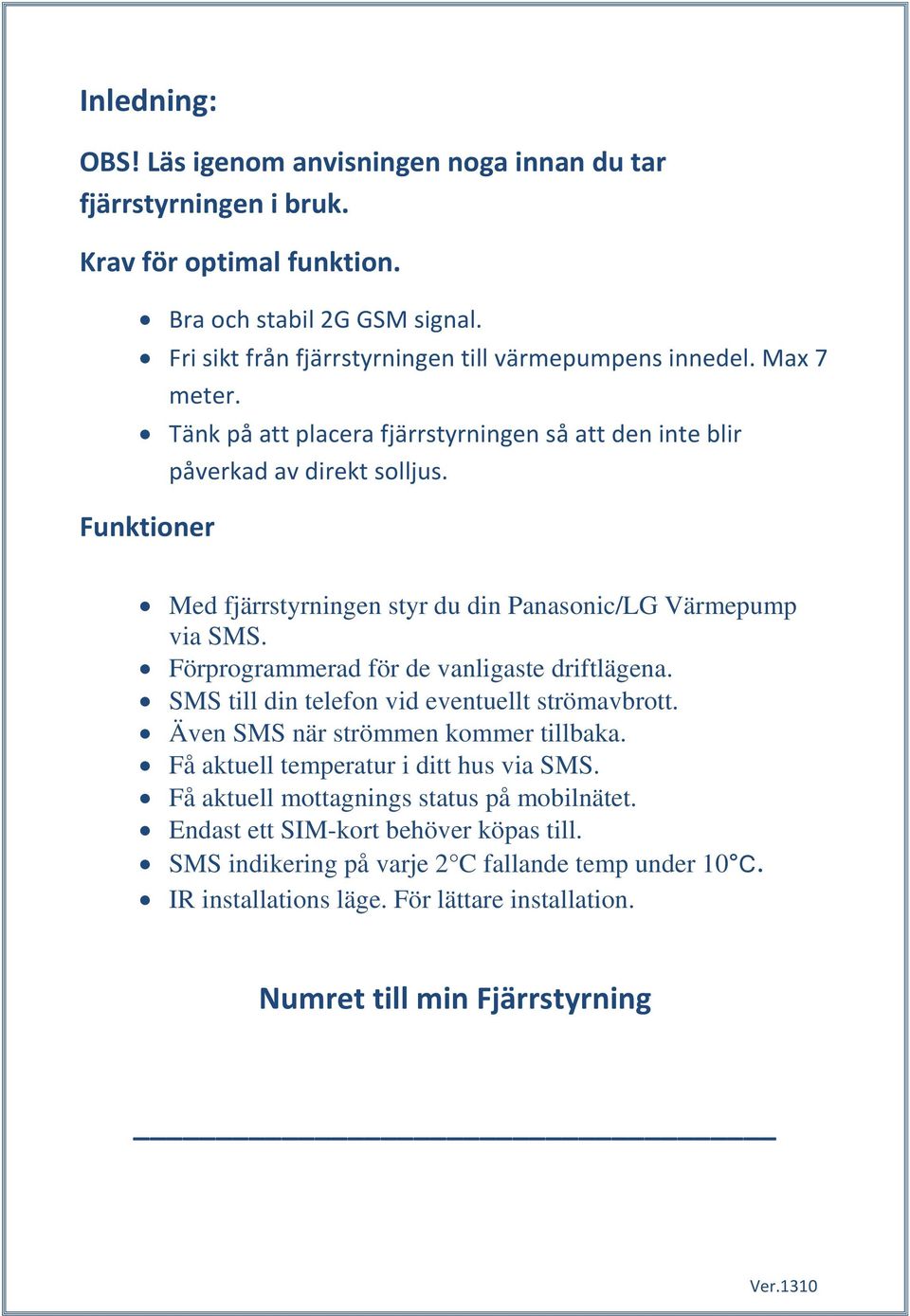

2 Inledning: OBS! Läs igenom anvisningen noga innan du tar fjärrstyrningen i bruk. Krav för optimal funktion. Bra och stabil 2G GSM signal. Fri sikt från fjärrstyrningen till värmepumpens innedel. Max 7 meter. Tänk på att placera fjärrstyrningen så att den inte blir påverkad av direkt solljus. Funktioner Med fjärrstyrningen styr du din Panasonic/LG Värmepump via SMS. Förprogrammerad för de vanligaste driftlägena. SMS till din telefon vid eventuellt strömavbrott. Även SMS när strömmen kommer tillbaka. Få aktuell temperatur i ditt hus via SMS. Få aktuell mottagnings status på mobilnätet. Endast ett SIM-kort behöver köpas till. SMS indikering på varje 2 C fallande temp under 10 C. IR installations läge. För lättare installation. Numret till min Fjärrstyrning

3 Ingående Komponenter: 1. Fjärrstyrning med monterat batteri. 2. Nätadapter. 3. Antenn. Extern antenn finns som tillbehör.

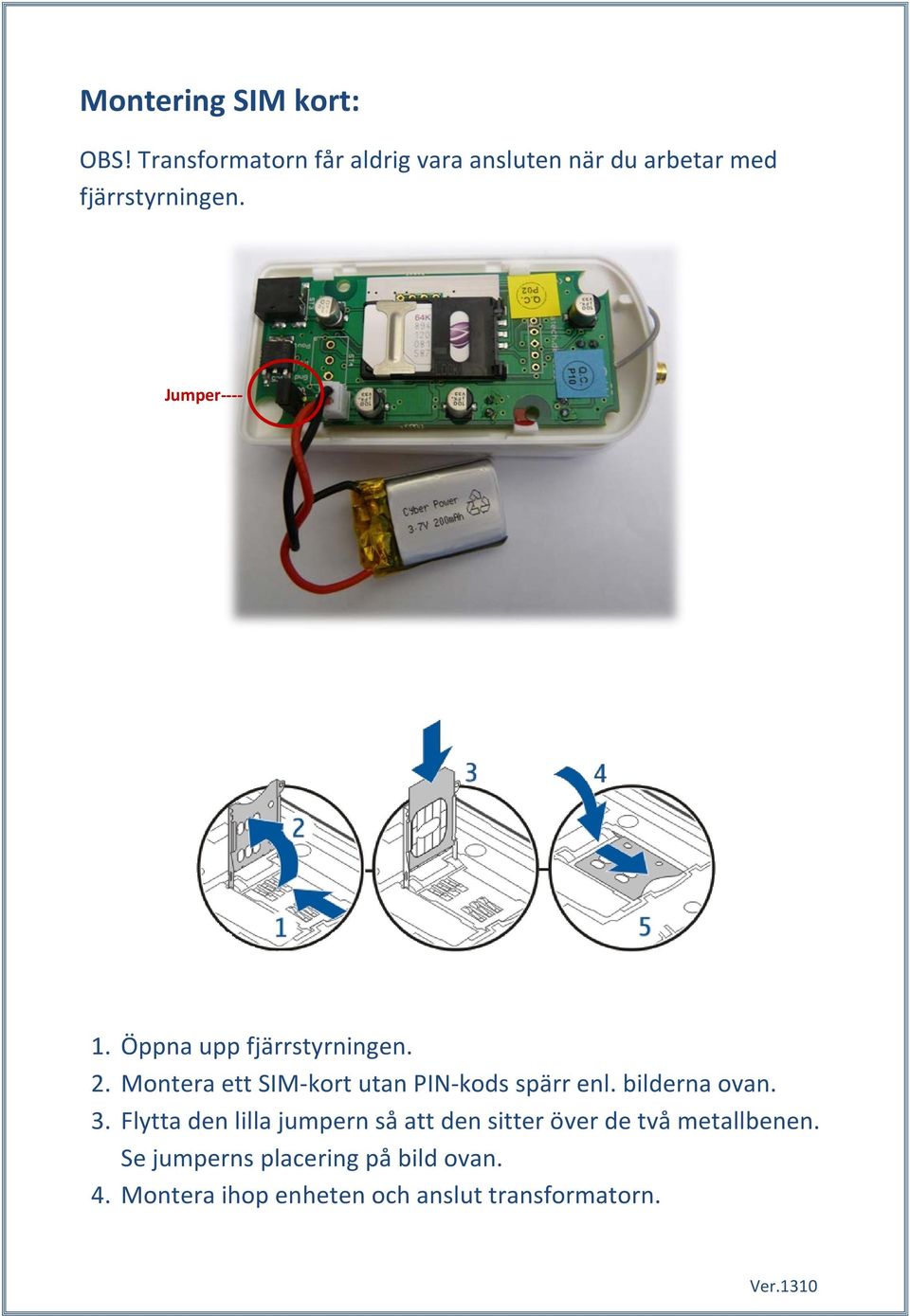

4 Montering SIM kort: OBS! Transformatorn får aldrig vara ansluten när du arbetar med fjärrstyrningen. Jumper Öppna upp fjärrstyrningen. 2. Montera ett SIM-kort utan PIN-kods spärr enl. bilderna ovan. 3. Flytta den lilla jumpern så att den sitter över de två metallbenen. Se jumperns placering på bild ovan. 4. Montera ihop enheten och anslut transformatorn.

5 Kom igång! Efter monteringen av SIM-kort och batteri är nu din fjärrstyrning klar att användas. Det första som behövs göras nu är att välj rätt fabrikat på värmepumpen. Enheten är förprogrammerad för Panasonic. För att välja LG så skickar du 1234,brand,LG. Efter att detta är gjort ska du hitta rätt placering för fjärrstyrningen. Den ska placeras så att den har fri sikt till värmepumpens innedel. Lättast hittar man den placeringen genom att man skickar ett SMS innehållande 1234,irtest Fjärrstyrningen kommer nu att skicka ca 30st IR komandon till innedelen under 1 minut. Du kan under denna tid gå runt i rummet och hitta rätt placering för fjärrstyrningen. Rätt placering har du när innedelen ter emot signalerna och bekräftar genom att avge ett pip. När nu rätt placering är funnen kan du börja använda fjärrstyrningen. Använd nu de kommandon som finns längre bak i denna anvisning för att ändra driftlägen på din värmepump. T.ex 1234,heat,20 för att ändra värmepumpen till driftläge värme 20 C. För att man ska få SMS vid strömavbrott måste alarmnummer programmeras. Skicka 1234,phn1,+46 följt av ditt mobilnummer, kom ihåg att ta bort första nollan. Genomgång av funktioner Batteri jumper Den Lilla jumpern som är placerad vid sidan av batteriet är till för att kortsluta de två metallben så att batteriet får spänning.

6 Status Alla komandon som du skickar blir bekräftade med ett statusmeddelande. Strömavbrott Vid strömavbrott skickas ett SMS till alla programmerade alarmnummer. Vid efterföljande fallande temperatur under 10 C kommer ett SMS skickas vid varje 2 C till första numret i alarmlistan. När spänningen kommer tillbaka kommer SMS att skickas till alla nummer i listan. Det är inte möjligt att skicka SMS under strömavbrottet. IR installations läge (Bästa placering av K3) När du ska hitta den bästa placeringen av fjärrstyrningen använder du denna funktion. Styrningen skickar samma kommando till värmepumpen 30 gånger. Testen pågår i ca 1 min. Du kan nu under tiden flytta runt på fjärrstyrningen så att rätt placering kan hittas. Rätt placering har du när innedelen ter emot signalerna och bekräftar genom att avge ett pip. Alarmnummer Man kan programmera 4 användare till fjärrstyrningen. Användare 1 är master.

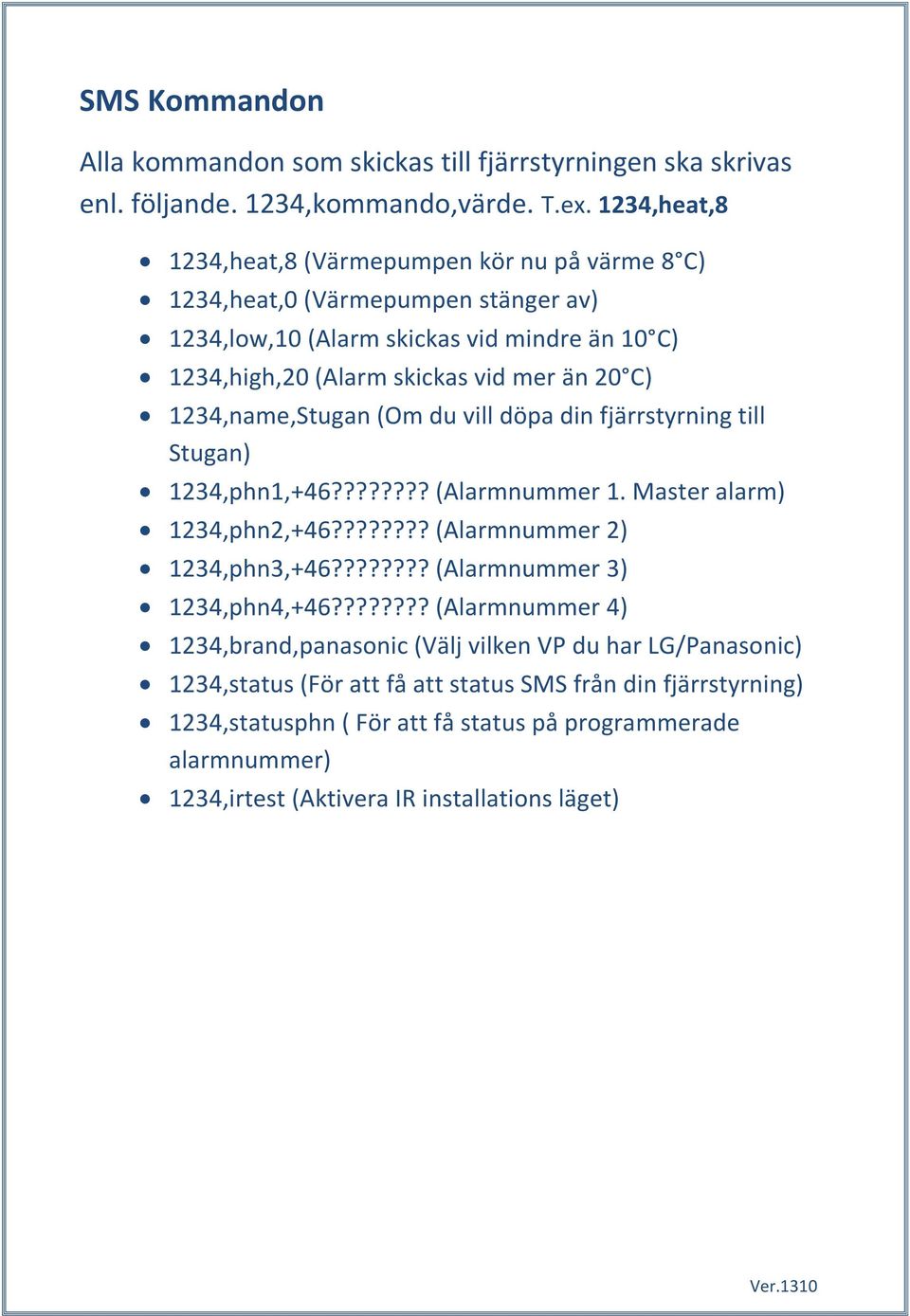

7 SMS Kommandon Alla kommandon som skickas till fjärrstyrningen ska skrivas enl. följande. 1234,kommando,värde. T.ex. 1234,heat,8 1234,heat,8 (Värmepumpen kör nu på värme 8 C) 1234,heat,0 (Värmepumpen stänger av) 1234,low,10 (Alarm skickas vid mindre än 10 C) 1234,high,20 (Alarm skickas vid mer än 20 C) 1234,name,Stugan (Om du vill döpa din fjärrstyrning till Stugan) 1234,phn1,+46???????? (Alarmnummer 1. Master alarm) 1234,phn2,+46???????? (Alarmnummer 2) 1234,phn3,+46???????? (Alarmnummer 3) 1234,phn4,+46???????? (Alarmnummer 4) 1234,brand,panasonic (Välj vilken VP du har LG/Panasonic) 1234,status (För att få att status SMS från din fjärrstyrning) 1234,statusphn ( För att få status på programmerade alarmnummer) 1234,irtest (Aktivera IR installations läget)

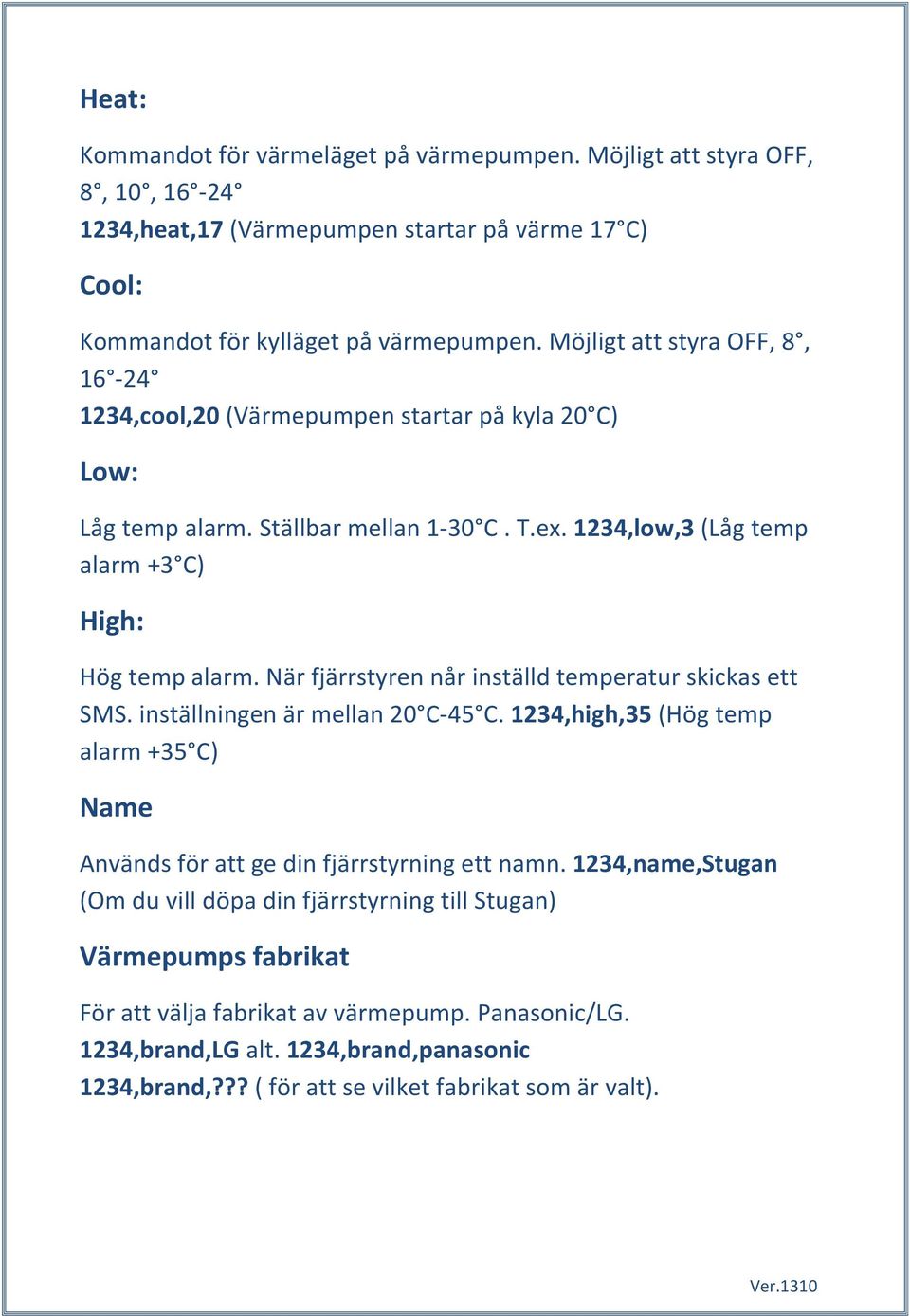

8 Heat: Kommandot för värmeläget på värmepumpen. Möjligt att styra OFF, 8, 10, ,heat,17 (Värmepumpen startar på värme 17 C) Cool: Kommandot för kylläget på värmepumpen. Möjligt att styra OFF, 8, ,cool,20 (Värmepumpen startar på kyla 20 C) Low: Låg temp alarm. Ställbar mellan 1-30 C. T.ex. 1234,low,3 (Låg temp alarm +3 C) High: Hög temp alarm. När fjärrstyren når inställd temperatur skickas ett SMS. inställningen är mellan 20 C-45 C. 1234,high,35 (Hög temp alarm +35 C) Name Används för att ge din fjärrstyrning ett namn. 1234,name,Stugan (Om du vill döpa din fjärrstyrning till Stugan) Värmepumps fabrikat För att välja fabrikat av värmepump. Panasonic/LG. 1234,brand,LG alt. 1234,brand,panasonic 1234,brand,??? ( för att se vilket fabrikat som är valt).

9 PhNx Används för att programmera alarmnummer. Kom ihåg att skriva landskoden först och ta bort första nollan i mobilnumret. 1234,phn1,+46???????? (Alarmnummer 1. Master alarm) 1234,phn2,+46???????? (Alarmnummer 2) 1234,phn3,+46???????? (Alarmnummer 3) 1234,phn4,+46???????? (Alarmnummer 4) Vill du radera någon kod så skickar du 1234,phn2,0 (för att radera phn2). Status Önskar du en allmän status på fjärrstyrningen skickar du. 1234,status Visar rumstemperatur, GSM täckning, Driftläge etc. Status PhN: Önskar du en lista på alarmnummer skickar du följande. 1234,statusphn IR installations läge. När du ska hitta den bästa placeringen av fjärrstyrningen använder du denna funktion. Styrningen skickar samma kommando till värmepumpen 30gånger. Testen pågår i ca 1 min. Du kan nu under tiden flytta runt på fjärrstyrningen så att rätt placering kan hittas. Rätt placering har du när innedelen ter emot signalerna och bekräftar genom att avge ett pip. Skicka 1234,irtest för att aktivera funktionen.

10 Driftlampornas funktioner. IR Sändare GSM Diod GSM Diod Det finns 3 dioder på fjärrstyrningen. IR sändaren. Sänder data till värmepumpen. System diod (röd/grön). GSM diod (grön). Diod Funktioner Under normal drift blinkar system dioden grönt var 3:e sekund. Vid uppstart eller om man tar bort transformatorn vid drift och ansluter den igen kommer den att blinka ett antal gånger för att indikera GSM signal styrka. Denna funktion är aktiv i 10min efter anslutning av transformatorn. o 1 röd blink = ingen signal o 2 blink = dålig mottagning o 3 blink = OK mottagning o 4 blink = Bra mottagning o 5 blink = Perfekt mottagning Vid mottagning & sändning av ett SMS blinkar den 1 snabbt grönt blink. Vid IR test mode kommer den att avge 4 långsamma röda blink var 6:e sek i ca 1 min.

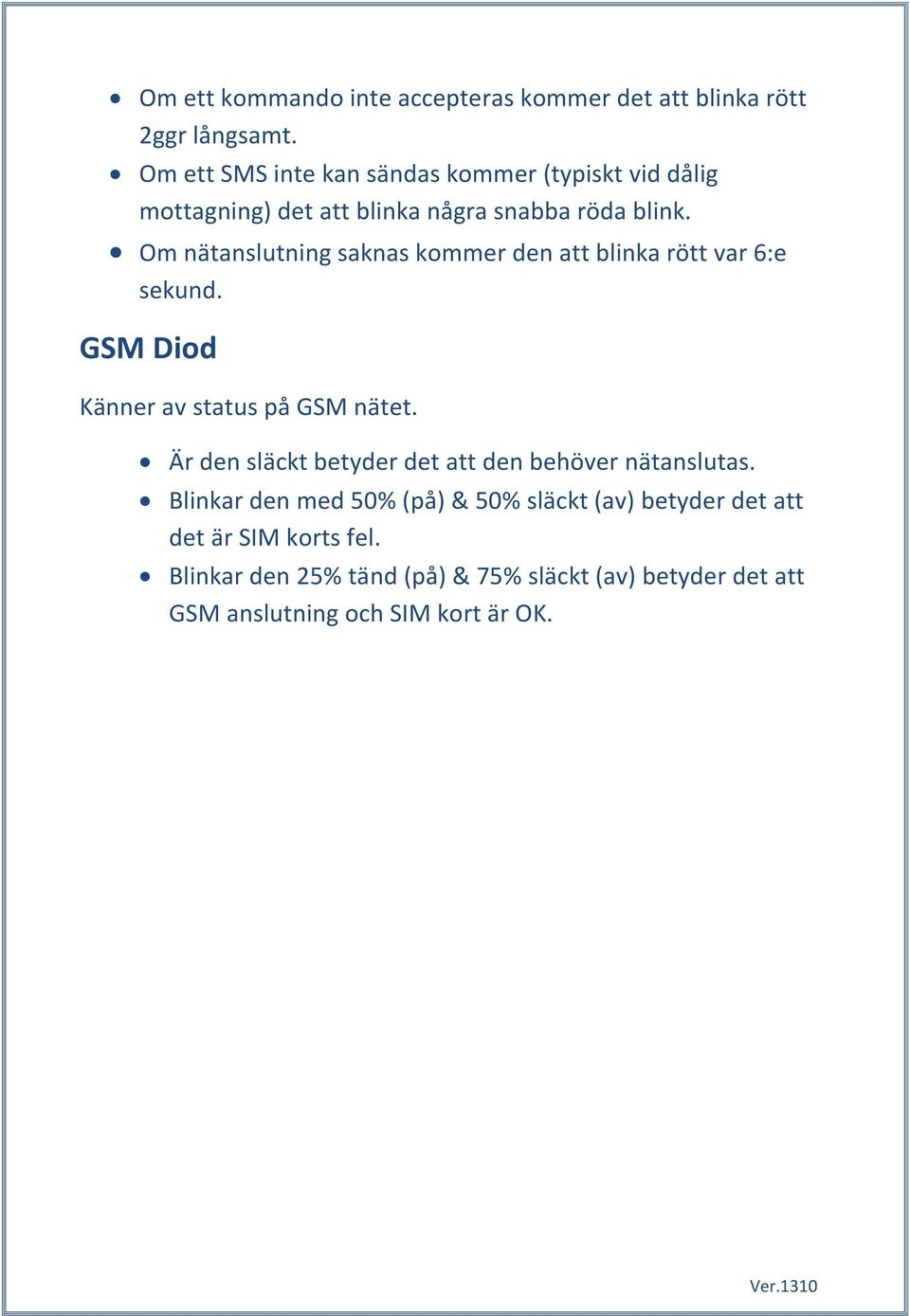

11 Om ett kommando inte accepteras kommer det att blinka rött 2ggr långsamt. Om ett SMS inte kan sändas kommer (typiskt vid dålig mottagning) det att blinka några snabba röda blink. Om nätanslutning saknas kommer den att blinka rött var 6:e sekund. GSM Diod Känner av status på GSM nätet. Är den släckt betyder det att den behöver nätanslutas. Blinkar den med 50% (på) & 50% släckt (av) betyder det att det är SIM korts fel. Blinkar den 25% tänd (på) & 75% släckt (av) betyder det att GSM anslutning och SIM kort är OK.

12 Generalagent för: Panasonic & LG Värmepumpar & Luftkonditionering VENETO Fläktkonvektorer
