1 Bruksanvisning EPIsafe 2 GSM-modul Art.nr: Rev C SE

2 Innhold 1. Introduktion: Artiklar som medföljer: SIM-kort Inkoppling av GSM-modul Uppstart Kodning av GSM-modulen Kodning av larmnummer Kodning av larmmeddelande Kodning av backup-nummer Kontroll av kodning Strömlarm Borttagning av inlagda nummer eller SMS-text Vid larm Säkerhet och goda råd Fel Saknad eller blinkande ᴪ ikon Saknade eller alternativa toner vid larmuppringning Tekniska specifikationer GSM-modul Introduktion: GSM-modulen ringer upp en telefon hos en vårdgivare när det uppstår ett larm på EPIsafe 2 epilepsilarm. GSM-modulen kan också sända ett kort SMS-meddelande, som visar vem som behöver hjälp. Det kan också läggas in ett backuptelefonnummer, som används när det första telefonnumret inte svarar. Innan GSM-modulen kan användas måste man sätta i ett SIM-kort, modulen ska installeras, och larminformation ska läggas in i GSM-modulen. Observera att larmet måste konfigureras för att kunna använda GSM-modulen, kontakta din återförsäljare för instruktioner hur man gör detta 2

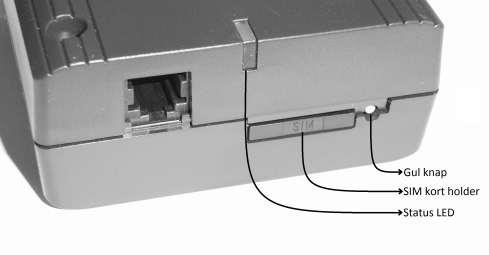

3 2. Artiklar som medföljer: 1: MC52 kabel 2: GSM-modul 3: Antenn + Denna bruksanvisning 3. SIM-kort Sätt i ett SIM-kort i GSM-modulen. SIM-kortets telefonnummer används vid programmering av GSM-modulen, skriv upp telefonnumret. SIM-kortet får inte vara låst med PIN-kod när det används. Om det är PIN-kod på kortet ska det tas bort med hjälp av en mobiltelefon. Kontakta eventuellt leverantören av SIM-kortet för instruktioner för detta. GSM-modulen ska vara avstängd när SIM-kortet sätts i. SIM-kortet ska placeras i GSM-modulens hållare för SIM-kort, som är placerad på apparatens front, se bilden nedanför. Hållaren poppar ut när den lilla gula knappen trycks in med ett spetsigt föremål, t.ex. en penna. Lägg SIM-kortet i hållaren. Notera att urtaget i det ena hörnet av kortet ska passa med motsvarande urtag i hållaren. När SIM-korthållaren sätts in i GSM-modulen, ska sidan med SIM-kortet vändas upp, och hållaren ska inte göra motstånd när den trycks tillbaka. Gul knapp SIM-kortshållare Status LED 3

4 4. Inkoppling av GSM-modul All inkoppling sker på baksidan av GSM-modulen och EPIsafe 2. Båda enheterna ska vara avstängda under inkopplingen. Den medföljande kabeln är som standard monterad på GSM-modulen och har en lös kontakt. Kontakten sätts in i porten märkt COM på Basmodulen EPIsafe 2, porten närmast 12VDC-ingången. Avsluta monteringen genom att kontrollera att den medföljande antennen är ordentligt fastskruvad i GSM-modulen. 5. Uppstart GSM-modulen strömförsörjs via EPIsafe 2 Basmodul. När EPIsafe 2 slås på börjar LED lampan på fronten av GSM-modulen att blinka. Det kan ta upp till 1 minut innan GSM-modulen har startat. Vänta tills EPIsafe 2's display visar OK och det visas en ᴪ ikon överst i högra hörnet. GSM-modulen är på när strömförsörjningen är ansluten till EPIsafe 2 Basmodul och kontakten till GSM-modulen är ansluten. 6. Kodning av GSM-modulen GSM-modulen kodas med de nummer den ska ringa upp. Inläggningen av numren görs med en vanlig mobiltelefon. Telefonnumren används när SMS-meddelanden skickas från SIM-kortet i GSM-modulen. Det ska finnas ett larmnummer, ett larmmeddelande och eventuellt ett backup-nummer. En redan inlagd text eller nummer, kommer att bli överskrivet varje gång det kodas ett nytt nummer eller en ny text. 6.1 Kodning av larmnummer Larmnumret läggs in genom att skicka ett SMS till GSM-modulens telefonnummer. Meddelandet måste börja med texten san1, följt av det telefonnummer GSMmodulen ska ringa upp först. Exempel: san Det är möjligt att lägga in telefonnummer på mellan 4 och 14 siffror. Det ska inte anges landskod, och numret kan skrivas med eller utan mellanrum. 4

5 Exempelvis är både och giltiga sätt att skriva telefonnumret på. Om det hittas ett fel i ett telefonnummer, kommer GSM-modulen att skicka ett SMS som anger detta. Var medveten om att GSM-modulen inte kan upptäcka om fel telefonnummer är inlagt. Det är därför viktigt att kontrollera numret. Se kapitlet Kontroll av kodning. 6.2 Kodning av larmmeddelande Larmmeddelandet läggs in genom att skicka ett SMS till GSM-modulens telefonnummer. Meddelandet måste börja med texten sat1 följt av den text som ska skickas i ett SMS när ett larm uppstår. Exempel: sat1 larm Ola Olsson. Larmmeddelandet kan innehålla upp till 18 tecken, inklusive bokstäver, mellanrum och siffror. Om SMS inte önskas vid larm, kan detta utelämnas. 6.3 Kodning av backup-nummer Backup-numret läggs in genom att skicka ett SMS till GSM-modulens telefonnummer. Meddelandet måste börja med texten sab1, följt av backup-numret. Exempel: sab GSM-modulen ringer till backup-numret, om samtalet till larmnumret inte besvaras. Samma regler gäller för kodning av backup-nummer som för larmnumret. Om inte backup-nummer ska användas, kan detta utelämnas. 6.4 Kontroll av kodning Det är viktigt att kontrollera om larmuppringningen kan tas emot som förväntat, innan larmet tas i bruk. Kontroll av inlagda nummer och text kan göras genom att skicka texten gau1 till GSM-modulen: Exempel: gau1 GSM-modulen kommer efter ca 1 minut att svara med ett SMS, som innehåller de inlagda numren och den inlagda texten. När GSM-modulen används tillsammans med EPIsafe 2, kommer EPIsafe 2 s meny att ha menyvalet GSM info. Här kan de inlagda telefonnumren samt SMSmeddelandet läsas. LARM TEL.: Det första numret som rings upp. LARM TEXT: Valfritt SMS-meddelande som skickas vid larm. BACKUP TEL.: Backup-numret som rings upp, om samtalet till larmnumret inte besvarats. 5

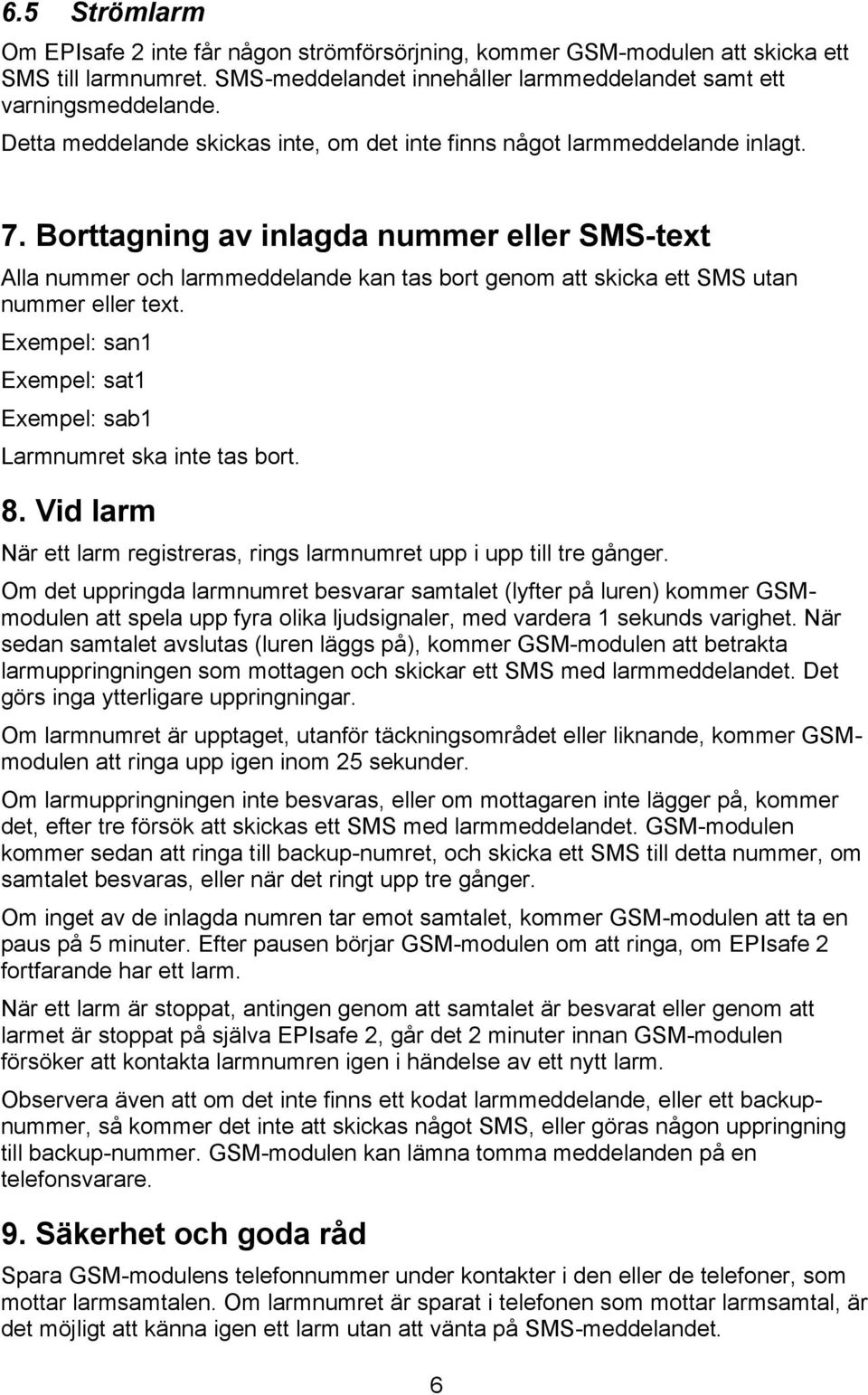

6 6.5 Strömlarm Om EPIsafe 2 inte får någon strömförsörjning, kommer GSM-modulen att skicka ett SMS till larmnumret. SMS-meddelandet innehåller larmmeddelandet samt ett varningsmeddelande. Detta meddelande skickas inte, om det inte finns något larmmeddelande inlagt. 7. Borttagning av inlagda nummer eller SMS-text Alla nummer och larmmeddelande kan tas bort genom att skicka ett SMS utan nummer eller text. Exempel: san1 Exempel: sat1 Exempel: sab1 Larmnumret ska inte tas bort. 8. Vid larm När ett larm registreras, rings larmnumret upp i upp till tre gånger. Om det uppringda larmnumret besvarar samtalet (lyfter på luren) kommer GSMmodulen att spela upp fyra olika ljudsignaler, med vardera 1 sekunds varighet. När sedan samtalet avslutas (luren läggs på), kommer GSM-modulen att betrakta larmuppringningen som mottagen och skickar ett SMS med larmmeddelandet. Det görs inga ytterligare uppringningar. Om larmnumret är upptaget, utanför täckningsområdet eller liknande, kommer GSMmodulen att ringa upp igen inom 25 sekunder. Om larmuppringningen inte besvaras, eller om mottagaren inte lägger på, kommer det, efter tre försök att skickas ett SMS med larmmeddelandet. GSM-modulen kommer sedan att ringa till backup-numret, och skicka ett SMS till detta nummer, om samtalet besvaras, eller när det ringt upp tre gånger. Om inget av de inlagda numren tar emot samtalet, kommer GSM-modulen att ta en paus på 5 minuter. Efter pausen börjar GSM-modulen om att ringa, om EPIsafe 2 fortfarande har ett larm. När ett larm är stoppat, antingen genom att samtalet är besvarat eller genom att larmet är stoppat på själva EPIsafe 2, går det 2 minuter innan GSM-modulen försöker att kontakta larmnumren igen i händelse av ett nytt larm. Observera även att om det inte finns ett kodat larmmeddelande, eller ett backupnummer, så kommer det inte att skickas något SMS, eller göras någon uppringning till backup-nummer. GSM-modulen kan lämna tomma meddelanden på en telefonsvarare. 9. Säkerhet och goda råd Spara GSM-modulens telefonnummer under kontakter i den eller de telefoner, som mottar larmsamtalen. Om larmnumret är sparat i telefonen som mottar larmsamtal, är det möjligt att känna igen ett larm utan att vänta på SMS-meddelandet. 6

7 Det rekommenderas att EPIsafe 2 kontrolleras regelbundet, eftersom eventuella fel visas i EPIsafe 2's display. Larmen ska testas regelbundet, helst dagligen och minst en gång i veckan. Det finns en risk att samtal eller SMS inte går fram på grund av fel i mobilnät, antingen lokalt, eller hos mobiloperatören. GSM-modulen ska endast användas i områden med god GSM-täckning. Använd inte ett kontantkortsabonnemang med manuell påfyllning av kontot. Om mobiloperatören stänger SIM-kortet, t.ex. på grund av utebliven betalning, kommer inte larmsamtal att nå fram. Använd endast SIM-kort från pålitliga mobiloperatörer med god täckning och stabilitet. 10. Fel Basmodulen kontrollerar regelbundet om GSM-modulen fungerar, inklusive om det är täckning i GSM-nätet. Om EPIsafe 2 upptäcker ett fel med GSM-modulen kommer EPIsafe 2 att avge ett kort pip med några sekunders mellanrum, blinka grönt och rött med den högra lampan, samt i displayen visa ett felmeddelande, se följande tabell. Alla felmeddelanden innehåller texten GSM:. Följande meddelanden i EPIsafe 2's display är relaterade till GSM-modulen: MENYTEXT PROBLEM GSM: FEL GSM: SIM PIN LÅST GSM: SIM FEL GSM: LÅG SIGNAL Det har uppstått ett generellt fel med GSMmodulen. Det är PIN-kod på SIM-kortet. Det är problem med SIM-kortet. Det är dålig GSM täckning. LÖSNING Kontrollera att alla kontakter är korrekt anslutna. Stäng av och sätt på EPIsafe 2 igen. Om felet återkommer, kontakta Abilia AB. Sätt i SIM-kortet i en telefon, tryck in PIN-koden, gå till inställningar och välj att inte använda PIN-kod. Kontakta eventuellt SIM-kortets operatör för hjälp om hur man tar bort PIN-koden permanent. Sätt i SIM-kortet i en telefon och kontrollera om det fungerar i den. Om telefonen också ger felmeddelande är det problem med SIM-kortet, kontakta mobiloperatören. Om kortet fungerar i telefonen och felet kvarstår, skicka in SIM-kort och GSM-modul för reparation. Kontrollera att antennen är korrekt ansluten i GSMmodulen. Flytta enheten till ett ställe med bättre GSM-täckning, t.ex. högre upp. 7

8 10.1 Saknad eller blinkande ᴪ ikon Displayen visar OK, men det finns ingen ᴪ ikon uppe i högra hörnet. Kontrollera om det finns ett menyval som heter GSM info. Om det saknas är apparaten inte inställd för att använda GSM-modulen, kontakta din återförsäljare för instruktioner hur man gör inställningen. Om menyvalet GSM info finns, är GSM-modulen placerad på en plats där signalen är på gränsen till att vara för dålig. GSM-modulen bör därför flyttas Saknade eller alternativa toner vid larmuppringning Vissa mobiloperatörer sänder inte ljudsignaler korrekt, därför kan GSM-modulens 1 sekunds-signaler vara förändrade när en vårdgivare larmas Tekniska specifikationer GSM-modul Frekvensband Dual band: GSM 900/1800MHz RF output Klass 4 (2W) for GSM900 Klass 1 (1W) for GSM1800 Strömförsörjning 12V via Basmodul Strömförbrukning(genomsnitt) 45mA normalt 170mA under uppringning Drifttemperatur -30 C till +75 C Antennkontakt FME (han) Antennimpedans 50 Ohm Antennförstärkning 0~3dBi Kompatibla SIM-kort typer 3V, 1.8V Dimension (cirka) 65mm x 74mm x 33mm Alla elektriska och elektroniska produkter ska sorteras separat. Lämna produkterna på återvinningsstation för elektronikskrot. Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0) info@abilia.se _Bruksanvisning_EPISafe_2_GSM-modul_RevC.docx,
